Штурмовая винтовка FN SCAR » Военное обозрение

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch.


После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие "старые" системы как 5.56мм карабины M4 и винтовки M16, а также7.62мм винтовки M14 и Mk. 25(снайперская).

Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы - винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны.
В список "дополнительных" калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации - стандартную "S" (Standard), укороченную для ближнего боя "CQC" (Close Quarters Combat) и снайперскую "SV" (Sniper Variant).

Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.

В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.

На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.






Характеристики
Масса, кг: 3,19 (SCAR-L CQC)
3,3 (SCAR-L STD)
3,49 (SCAR-L SV)
3,512 (SCAR-H CQC)
3,621 (SCAR-H STD)
3,72 (Scar-H SV) без магазина

Длина, мм: 796/548 (SCAR-L CQC)
890/642 (SCAR-L STD)
991/737 (SCAR-L SV)
886/638 (SCAR-H CQC)
960/712 (SCAR-H STD)
1067/813 (SCAR-H SV) с разложенным/сложенным прикладом

Длина ствола, мм: 353 (SCAR-L CQC)
351 (SCAR-L STD)
457,2 (SCAR-L SV)
330 (SCAR-H CQC)
406 (SCAR-H STD)
508 (SCAR-H SV)

Патрон: 5,56×45 мм НАТО (SCAR-L)
7,62×51 мм НАТО (SCAR-H)

Калибр, мм: 5,56 (SCAR-L)
7,62 (SCAR-H)
Принципы работы: отвод пороховых газов, поворотный затвор

Скорострельность,выстрелов/мин: 600-650 (SCAR-L)
575—625 (SCAR-H)

Начальная скорость пули, м/с: 875 (SCAR-L)
802 (SCAR-H)

Максимальная
дальность, м: 600 (эффективная для снайперского варианта)

Вид боепитания: отъёмный коробчатый магазин на:
30 (SCAR-L)
20 (SCAR-H) патронов
Прицел: съёмный диоптрический, имеется планка Пикатинни для установки различных прицелов

topwar.ru

FN SCAR штурмовая винтовка - характеристики, фото, ттх

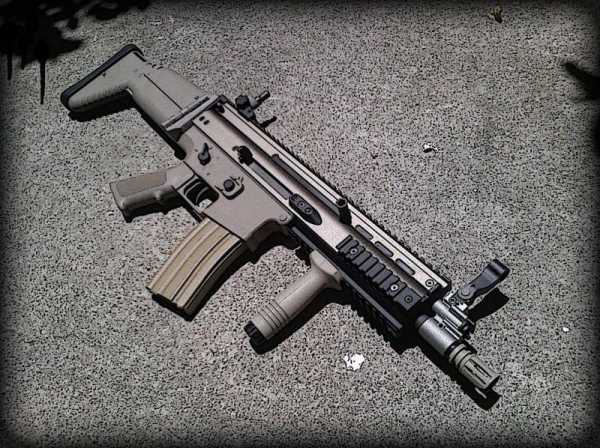

Штурмовая винтовка FN SCAR-L STD

Штурмовая винтовка FN SCAR-L STD с подствольным гранатометом

Штурмовая винтовка FN SCAR-L STD со сложенным прикладом

Штурмовая винтовка FN SCAR-L CQC

Штурмовая винтовка FN SCAR-L CQC

Штурмовая винтовка FN SCAR-H STD

Штурмовая винтовка FN SCAR-H CQC

FN SCAR (англ. Special Operations Forces Combat Assault Rifle — боевая штурмовая винтовка для сил специальных операций) — оружейная система, разработанная американским подразделением бельгийской компании FN Herstal для участия в конкурсе на создание нового автомата для бойцов USSOCOM в 2004 году. В декабре 2004 года данная система была объявлена победителем конкурса, и в настоящий момент винтовки поступают на вооружение рейнджеров США. В 2013 году USSOCOM отказались от дальнейших покупок SCAR-L и собираются утилизировать оставшиеся. Вместо этого будут закупаться SCAR-H с набором инструментов конвертации под патрон 5.56 мм, компенсируя отсутствие SCAR-L.

Автоматика с газоотводным двигателем, с коротким ходом газового поршня. Поворотный затвор с тремя боевыми упорами. Запирание за казенную часть ствола. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия. Ствольная коробка состоит из двух частей. В верхней установлены ствол и затворная группа. В нижней имеется приемник магазина и модуль ударно-спускового механизма. Нижняя изготавливается из полимера, верхняя - из алюминия. Эти две части соединяются двумя поперечными штифтами. Сменные стволы крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Оружие оснащено двусторонним рычагом переводчика-предохранителя. Имеется затворная задержка, блокирующая затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки производится кнопкой над приемником магазинов, слева. Кнопка фиксатора магазина имеется на обеих сторонах оружия. Выброс гильз производится через окно на правой стороне ствольной коробки. Отражатель стреляных гильз позволяет стрелять с левого плеча. На верхней поверхности ствольной коробки, на цевье по бокам и снизу расположены направляющие Пикатинни для крепления прицельных приспособлений и других аксессуаров. Оружие комплектуется съемными открытыми прицельными приспособлениями, которые состоят из складного регулируемого по дальности апертурного целика и складной мушки. Могут крепиться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад складной вбок, допускает регулировку по длине для адаптации под каждого конкретного стрелка.

В состав системы входят

  • Mk 16 Mod 0, SCAR-L (англ. Light — лёгкий) — автомат калибра 5,56 НАТО, предназначенный для замены М4 и M16.
  • Mk 17 Mod 0, SCAR-H (англ. Heavy — тяжёлый) — винтовка калибра 7,62 НАТО, предназначенная для замены M14 и M110 (в версии SSR)
  • Mk 13 Mod 0 или EGLM — гранатомёт, может использоваться в качестве подствольного для обоих вариантов, а также как самостоятельное оружие (при установке на специальный модуль, имеющий приклад и пистолетную рукоятку).
  • Оба варианта FN SCAR могут иметь три различных конфигурации, различающиеся длиной ствола:
  • CQC (Close Quarters Combat — вариант для ближнего боя)
  • STD (Standard — стандартный вариант)
  • SV (Sniper Variant — снайперский вариант).
Смена ствола возможна силами самого бойца за несколько минут при использовании минимума инструментов (взаимозаменяемость деталей составляет около 90 %).

Другие варианты

FN SCAR SSR Mk.20 Mod.0 (англ. Sniper Support Rifle — снайперская винтовка поддержки) — полуавтоматическая снайперская винтовка, в 2010 году принятая на вооружение сил Командования Специальных Операций США (US SOCOM) под индексом Mark 20 (Mk.20 Mod.0). Винтовка может вести одиночный огонь и очередью по два выстрела.

FNAC (Advanced Carbine — улучшенный карабин) — упрощённый вариант Mk 16 Standard. Основное отличие — отсутствие возможности быстрой смены ствола. Мушка смонтирована на ствольной коробке, тогда как у Мк 16 — в месте примыкания газоотводной трубки к стволу, имеется крепление для штыка (отсутствующее на Мк 16), рукоять заряжания неподвижна во время стрельбы. FNAC также несколько легче Мк 16: 6,9 фунта (3,1 кг) и 7,2 фунта (3,3 кг) соответственно (для обоих вариантов указан вес оружия без патронов)[19]. Участвовал в конкурсе армии США на замену карабина М4, однако конкурс был закрыт перед объявлением победителя.

FN HAMR (Heat Adaptive Modular Rifle — температурно адаптируемая модульная винтовка) — Инновационная разработка компании FN. FN HAMR по умолчанию, как и большинство автоматов, стреляет с закрытого затвора, что способствует точности огня. Если же в процессе стрельбы температура ствола превышает определённый предел, оружие автоматически переходит в режим стрельбы с открытого затвора (как это характерно для большинства пулемётов), что способствует лучшему охлаждению внутреннего пространства ствольной коробки и позволяет вести огонь длинными очередями. Таким образом HAMR сочетает в себе черты как автоматических винтовок, так и ручных пулемётов. Переключение между этими режимами производит специальный блок расположенный под стволом. Калибр 5, 56 мм, стволы длиной 16 дюймов (410 мм) и 18 дюймов (460 мм).

В 2008 году HAMR участвовала в конкурсе Infantry Automatic Rifle для Морской пехоты США, который был выигран винтовкой HK416 фирмы Хеклер-Кох (принята на вооружение под обозначением M27).

FN SCAR PDW (Personal Defense Weapon — оружие личной обороны) — вариант, предназначенный для вооружения экипажей боевых машин, вертолётов, технических специалистов и тому подобное. Основное отличие от базовых модификаций SCAR — короткий ствол длиной 6,75 дюйма (170 мм) и упрощённый, нерегулируемый, выдвижной плечевой упор. Длина с выдвинутым плечевым упором 24,9 дюйма (630 мм), со сложенным упором — 20,5 дюйма (520 мм), вес без патронов 5,5 фунта (2,5 кг), эффективная дальность стрельбы — 200 м.

FN CSR-20 (Compact Sniper Rifle — компактная снайперская винтовка) — самозарядная снайперская винтовка с длиной ствола 20″ (508 мм) под патрон 7,62×51 мм НАТО.

Технические характеристики винтовок SCAR

SCAR-L STD

  • Калибр: 5,56×45 (.223 Remington)
  • Длина оружия: 900/653 мм
  • Длина ствола: 368 мм
  • Масса без патронов: 3,5 кг.
  • Темп стрельбы: 500-650 выстр./мин
  • Емкость магазина: 30 патронов

SCAR-L CQC

  • Калибр: 5,56×45 (.223 Remington)
  • Длина оружия: 788/540 мм
  • Длина ствола: 254 мм
  • Масса без патронов: 3,3 кг.
  • Темп стрельбы: 500-650 выстр./мин
  • Емкость магазина: 30 патронов

SCAR-H STD

  • Калибр: 7,62×51 (.308 Winchester)
  • Длина оружия: 969/721 мм
  • Длина ствола: 406 мм
  • Масса без патронов: 3,7 кг.
  • Темп стрельбы: 550-650 выстр./мин
  • Емкость магазина: 20 патронов

SCAR-H CQC

  • Калибр: 7,62×51 (.308 Winchester)
  • Длина оружия: 893/645 мм
  • Длина ствола: 330 мм
  • Масса без патронов: 3,5 кг.
  • Темп стрельбы: 550-650 выстр./мин
  • Емкость магазина: 20 патронов

Штурмовая винтовка FN SCAR 16 LB (SCAR-L / Mk.16 LB) с 457 мм стволом

Штурмовая винтовка FN SCAR 16 Standard (SCAR-L / Mk.16 STD) со стволом стандартной длины под патрон 5,56×45



Штурмовая винтовка FN SCAR 16 CQC (SCAR-L / Mk.16 CQC) с укороченным стволом для ближнего боя



Штурмовая винтовка FN SCAR 17 LB (SCAR-L / Mk.17 LB) с 508 мм стволом

Штурмовая винтовка FN SCAR 17 Standard под патрон 7,62×51

Штурмовая винтовка FN SCAR 17 CQC

Штурмовые винтовки

www.armoury-online.ru

Штурмовая винтовка (автомат) FN SCAR (Бельгия)

FN SCAR-L STD (Standard)

Система огнестрельного оружия FN SCAR была разработана с целью вооружения подразделений специального назначения.


FN SCAR-L CQC (Close Quarters Combat)
приклад сложен

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спецопераций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM 8.

После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc.

FN SCAR-L SV (Sniper Variant)

В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H были приняты на вооружение сил специальных операций США.

Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy).

FN SCAR-H STD (Standard)
с установленным подствольным гранатометом

Главные различия между SCAR-L и SCAR-H - это используемые боеприпасы. Винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45 мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса используют значительно более мощный патрон 7.62х51 мм НАТО, с возможностью, после замены необходимых компонентов (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список "дополнительных" калибров для винтовок SCAR-H входит и советский патрон 7.62х39 М43.

В обеих базовых моделях винтовки SCAR имеют три конфигурации:

- STD (Standard) – стандартный вариант.
- CQC (Close Quarters Combat) – укороченный вариант - оружие ближнего боя.
- SV (Sniper Variant) – снайперский вариант.

FN SCAR-H SV (Sniper Variant)

Смена варианта оружия осуществляется в условиях базы путем замены ствола силами самого бойца или оружейника подразделения.

Во всех вариантах винтовки FN SCAR имеют одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей между вариантами винтовок составляет около 90%. Такая модульная система обеспечивает бойцов спецназа максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

FN SCAR-L

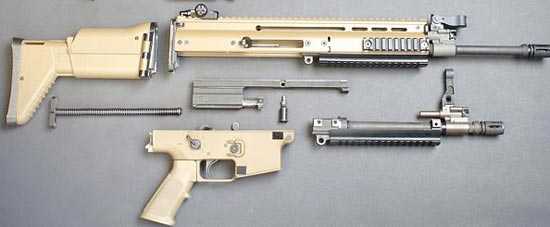

неполная разборка
рядом находится быстросъемный укороченный ствол

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола.


варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма.

Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части.

Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня - предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в ударно-спусковом механизме FN SCAR не предусмотрен.

Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.


варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия.

Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.

На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров.

Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами.

Для питания стандартными боеприпасами используются магазины образца НАТО различной вместимости - 30 патронов для 5.56x45 NATO и 20 патронов для 7.62x51 NATO.

Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка.

Дополнительные аксессуары включают в себя 40-мм подствольный гранатомет и съемную переднюю рукоятку, внутри которой расположена небольшая двуногая сошка для стрельбы, лежа с упора.

 FN SCAR-L Mk.16FN SCAR-H Mk.17
CQCSTDSVCQCSTDSV
Калибр, мм5.56х45 NATO7.62x51 NATO
Длина, мм
- приклад разложен и выдвинут
- приклад сложен и сдвинут

756
530

852
625

965
736

775
550

924
698

1047
806
Длина ствола, мм253351457253400508
Вес, кг3.003.153.503.083.253.70
Магазин, кол. патронов3020
Эффективная дальность стрельбы, м300500600400600700
Темп стрельбы, выстр/мин550 - 600550 - 600

Производство штурмовых винтовок FN SCAR-L и FN SCAR-H было налажено предприятием FN Herstal, или правильнее будет сказать ее отделением FNH USA в США.

Летом 2007 первые партии оружия начали поставляться на вооружение специальных подразделений Соединенных Штатов.

Осенью 2008 года началось распространение гражданской (самозарядной) модели FN SCAR.

FN SCAR
гражданский вариант

weaponland.ru

Штурмовая винтовка (автомат) "FN SCAR" - Бельгия - Автоматы - Каталог статей

Штурмовая винтовка (автомат) "FN SCAR"

FN SCAR-L STD (Standard)

FN SCAR-H STD (Standard) с установленным подствольным гранатометом

FN SCAR гражданский вариант

Прототип 5.56мм винтовки FN SCAR-L (конец 2004 года), вид слева

Прототип 7,62мм винтовки FN SCAR-H (конец 2004 года), в варианте CQC (Close Quarter Combat, укороченный ствол для ближнего боя), под патрон 7.62x51 мм NATO

FN SCAR-L CQC (Close Quarters Combat) приклад сложен

FN SCAR-L SV (Sniper Variant)

FN SCAR-H SV (Sniper Variant)

FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол

варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)


                                                       FN SCAR-L Mk.16               FN SCAR-H Mk.17
                                                        CQC     STD      SV               CQC      STD       SV
Длина, мм
приклад разложен и выдвинут 756    852     965              775        924    1047
приклад сложен и сдвинут        530     625    736               550       698     806
Длина ствола, мм                         253     351    457               253       400     508
Вес, кг                                            3.00    3.15    3.50             3.08      3.25    3.70
Магазин, кол. патронов                          30                                           20
Эффективная дальность
стрельбы, м                                  300       500    600               400     600      700
Темп стрельбы, выстр/мин              550 - 600                            550 - 600
Калибр, мм                                        5.56х45 NATO                    7.62x51 NATO


В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие "старые" системы как 5.56мм карабины  M4 и винтовки M16, а также 7.62мм винтовки M14 и Mk. 25 (снайперская).

Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы - винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список "дополнительных" калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем  с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации - стандартную "S" (Standard), укороченную для ближнего боя "CQC" (Close Quarters Combat) и снайперскую "SV" (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези. В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча. На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.

calibr.ucoz.ru

Оружие. Мировое оружие. Энциклопедия оружия

Автор admin Дата публикации: Март - 10 - 2013

Содержание статьи

Автомат FN SCAR или Special Operations Forces Combat Assault Rifle – штурмовая винтовка для сил специального назначения . Винтовку FN SCAR разработало американское подразделение бельгийской компании FN Herstal. Штурмовая винтовка FN SCAR была создана для участия в конкурсе по разработке автомата для сил USSOCOM (Командования специальных операций США). Год разработки – 2003. FN SCAR победила в конкурсе в 2004-м году. С того момента и по сей день винтовка поступает на вооружение элитного полка легкой пехоты США (рейнджеров). Так же винтовка состоит на вооружение сил специального назначения США в Афганистане и Ираке.

Официальное название винтовки — Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H.

Конструкция автомата FN SCAR

Автоматики винтовки SCAR основана на коротком ходе газового поршня, который отделен от затворной рамы. Сам поршень размещен в газоотводном блоке на стволе. Нижняя часть ствольной коробки выполнена из полимерного материала, верхняя же алюминиевая. В верхней части ствольной коробки размещены ствол и затворная группа, в нижней – модуль УСМ и приемник магазина. Затвор поворотного характера имеет три боевых упора. Запирание происходит за казенную часть ствола. Стволы автомата сменные. Замена ствола не требует особенных инструментов и обычно занимает несколько минут. Крепятся они же к верхней половине двумя поперечными болтами. Стрельбу можно вести как одиночными выстрелами, так и очередями. Переключение режимов стрельбы обеспечивает предохранитель-переводчик режимов стрельбы. Он размещен с двух сторон оружия. Фиксация магазина обеспечивается кнопкой, которая размещена так же с двух сторон оружия. Обе стороны верхней части ствольной коробки имеют вырезы для установки рукоятки взведения затвора. Приклад автомата SCAR выполнен из пластика, складывается в бок и имеет возможность регулирования по длине. Данное оружие можно так же оснащаться подствольным гранатометом или передней рукоятью.

Автомат FN SCAR-H

Модификации автомата SCAR

На сегодняшний день известны следующие модификации автомата SCAR, а именно:

  • Mk 16 Mod 0, SCAR-L – легкий автомат калибра 5,56 НАТО для замены автоматов М16 и М4.
  • Mk 17 Mod 0, SCAR-H – тяжелая винтовка калибра 7,62 НАТО для замены М14 и Мк 11.
  • Mk 13 Mod 0 или FN40GL – гранатомет, либо подствольный, либо самостоятельный.

Тактико-технические характеристики автомата FN SCAR

Масса, кг: 3,19 (SCAR-L CQC)3,3 (SCAR-L STD3,49 (SCAR-L SV)3,512 (SCAR-H CQC)

3,621 (SCAR-H STD)

3,72 (Scar-H SV) без магазина

Длина, мм: 796/548 (SCAR-L CQC)890/642 (SCAR-L STD)991/737 (SCAR-L SV)886/638 (SCAR-H CQC)

960/712 (SCAR-H STD)

1067/813 (SCAR-H SV) с разложенным/сложенным прикладом

Длина ствола, мм: 253 (SCAR-L CQC)351 (SCAR-L STD)457,2 (SCAR-L SV)330 (SCAR-H CQC)

406 (SCAR-H STD)

508 (SCAR-H SV)

Патрон: 5,56×45 мм НАТО (SCAR-L)7,62×51 мм НАТО (SCAR-H)
Калибр, мм: 5,56 (SCAR-L)7,62 (SCAR-H)
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность,выстр./мин: 600—650 (SCAR-L)575—625 (SCAR-H)
Начальная скорость пули, м/с: 875 (SCAR-L)802 (SCAR-H)
Максимальнаядальность, м: 600 (эффективная для снайперского варианта)
Вид боепитания: отъёмный коробчатый магазин на:30 (SCAR-L)20 (SCAR-H) патронов
Прицел: съёмный диоптрический, имеется планка Пикатинни для установки различных прицелов

world-weapons.ru

Штурмовая винтовка FN SCAR Mark 16 / Mark 17 - США - Автоматы - Каталог статей

Штурмовая винтовка FN SCAR Mark 16 / Mark 17 - Special Forces Combat Assault Rifle (США - Бельгия)

Прототип 5.56мм винтовки FN SCAR-L (конец 2004 года), вид слева

FN SCAR-L STD (Standard)

Прототип 7,62мм винтовки FN SCAR-H (конец 2004 года), в варианте CQC (Close Quarter Combat, укороченный ствол для ближнего боя), под патрон 7.62x51 мм NATO

FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол

FN SCAR-L CQC (Close Quarters Combat) приклад сложен

FN SCAR-L SV (Sniper Variant)

FN SCAR-H STD (Standard) с установленным подствольным гранатометом

FN SCAR-H SV (Sniper Variant)

варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

FN SCAR гражданский вариант

                                                       FN SCAR-L Mk.16               FN SCAR-H Mk.17
                                                        CQC     STD      SV               CQC      STD       SV
Длина, мм
приклад разложен и выдвинут 756    852     965              775        924    1047
приклад сложен и сдвинут        530     625    736               550       698     806
Длина ствола, мм                         253     351    457               253       400     508
Вес, кг                                            3.00    3.15    3.50             3.08      3.25    3.70
Магазин, кол. патронов                          30                                           20
Эффективная дальность
стрельбы, м                                  300       500    600               400     600      700
Темп стрельбы, выстр/мин              550 - 600                            550 - 600
Калибр, мм                                        5.56х45 NATO                    7.62x51 NATO

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие "старые" системы как 5.56мм карабины  M4 и винтовки M16, а также 7.62мм винтовки M14 и Mk. 25 (снайперская).Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы - винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список "дополнительных" калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем  с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации - стандартную "S" (Standard), укороченную для ближнего боя "CQC" (Close Quarters Combat) и снайперскую "SV" (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези. В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча. На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.

calibr.ucoz.ru

Штурмовая винтовка (автомат) "FN SCAR" (Бельгия)


FN SCAR-L STD (Standard)

Система огнестрельного оружия FN SCAR была разработана с целью вооружения подразделений специального назначения.


FN SCAR-L CQC (Close Quarters Combat)
приклад сложен

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спецопераций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM 8.

После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc.


FN SCAR-L SV (Sniper Variant)

В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H были приняты на вооружение сил специальных операций США.

Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy).


FN SCAR-H STD (Standard)
с установленным подствольным гранатометом

Главные различия между SCAR-L и SCAR-H - это используемые боеприпасы. Винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45 мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса используют значительно более мощный патрон 7.62х51 мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список "дополнительных" калибров для винтовок SCAR-H входит и советский патрон 7.62х39 М43, что позволяет использовать винтовку SCAR-H с магазинами от автоматов Калашникова АК/АКМ.

В обеих базовых конфигурациях винтовки SCAR имеют три конфигурации:

- STD (Standard) – стандартный вариант.
- CQC (Close Quarters Combat) – укороченный вариант - оружие ближнего боя.
- SV (Sniper Variant) – снайперский вариант.


FN SCAR-H SV (Sniper Variant)

Смена варианта оружия осуществляется в условиях базы путем замены ствола силами самого бойца или оружейника подразделения.

Во всех вариантах винтовки FN SCAR имеют одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей между вариантами винтовок составляет около 90%. Такая модульная система обеспечивает бойцов спецназа максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).


FN SCAR-L
неполная разборка
рядом находится быстросъемный укороченный ствол

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола.


варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма.

Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части.

Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня - предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в ударно-спусковом механизме FN SCAR не предусмотрен.

Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.


варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия.

Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.

На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров.

Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами.

Для питания стандартными боеприпасами используются магазины образца НАТО различной вместимости - 30 патронов для 5.56x45 NATO и 20 патронов для 7.62x51 NATO.

Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка.

Дополнительные аксессуары включают в себя 40-мм подствольный гранатомет и съемную переднюю рукоятку, внутри которой расположена небольшая двуногая сошка для стрельбы, лежа с упора.

 FN SCAR-L Mk.16FN SCAR-H Mk.17
CQCSTDSVCQCSTDSV
Калибр, мм5.56х45 NATO7.62x51 NATO
Длина, мм
- приклад разложен и выдвинут
- приклад сложен и сдвинут

756
530

852
625

965
736

775
550

924
698

1047
806
Длина ствола, мм253351457253400508
Вес, кг3.003.153.503.083.253.70
Магазин, кол. патронов3020
Эффективная дальность стрельбы, м300500600400600700
Темп стрельбы, выстр/мин550 - 600550 - 600

Производство штурмовых винтовок FN SCAR-L и FN SCAR-H было налажено предприятием FN Herstal, или правильнее будет сказать ее отделением FNH USA в США.

Летом 2007 первые партии оружия начали поставляться на вооружение специальных подразделений Соединенных Штатов.

Осенью 2008 года началось распространение гражданской (самозарядной) модели FN SCAR.


FN SCAR
гражданский вариант

shooting-iron.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
