122-мм гаубица Д-30. СССР

122-мм гаубица Д-30 была разработана в конце 1950-х годов в ОКБ-9 артиллерийского завода № 9 имени М.И. Калинина (г. Свердловск) для замены в войсках гаубицы М-30. Группа конструкторов под руководством Ф.Ф. Петрова, изучив трофейные немецкие разработки, предложила совершенно новую для советской полевой артиллерии схему: вместо ставших уже традиционными двух раздвижных станин лафет имел три станины, а ходовая часть размещалась на верхнем станке. Одна из трех станин являлась неподвижной, а остальные две разводились относительно ее на 120° при приведении гаубицы в боевое положение. Перед выполнением этой операции гаубица с помощью винтового домкрата опиралась на поддон нижнего станка, а колеса ходовой части вывешивались над грунтом. Время перевода гаубицы из походного положения в боевое составляло 1,5 - 2,5 минуты.

Основным достоинством подобной схемы является возможность ведения кругового обстрела без отделения хода. Новая компоновка ствола, когда тормоз отката и накатник расположены сверху, позволила, снизив высоту линии огня с 1200 до 900 мм и облегчив его маскировку на поле боя, использовать орудие в системе противотанковой обороны наряду с выполнением основной задачи – подавления огневых точек и разрушением полевых фортификационных сооружений.

Также использование новой компоновки в Д-30 позволило значительно улучшить характеристики орудия по сравнению с гаубицей М-30: угол возвышения ствола увеличился с 63,5 до 70 градусов, а максимальная дальность стрельбы возросла с 11,8 до 15,3 км . Все это в сочетании со снарядом массой 21,7 кг позволяет легко уничтожать укрытые цели противника.

Клиновой затвор с полуавтоматикой облегчил работу расчета и позволил увеличить скорострельность до 8 выстрелов в минуту – против 6 выстрелов у предшественницы, имевшей поршневой затвор. 122-мм гаубица Д-30 была принята на вооружение Советской армии в 1960 году, получив индекс «изделие 2А18».

Гаубица состоит из ствола, противооткатных устройств, лафета и прицельных устройств. Ствол состоит из: трубы, дульного тормоза, захватов, казенника и затвора. На стволе смонтирован многощелевой дульный тормоз, поглощающий до 50% энергии отдачи. Затвор клиновой, вертикально перемещающийся с полуавтоматикой копирного типа. Для удержания снаряда от выпадения при заряжании и больших углах возвышения в затворе имеется специальный удерживающий механизм.

Лафет состоит из люльки, верхнего станка, нижнего станка, уравновешивающего механизма, приводов вертикальной и горизонтальной наводки, колесного хода, механизмов подрессоривания, и механизма крепления орудия по-походному.

Противооткатные устройства, состоящие из накатника и тормоза откатных частей, размещены в корытообразной люльке над стволом. Прицельные устройства состоят из панорамного прицела и телескопического прицела. Ствол, люлька, противооткатные устройства и прицельные устройства составляют качающую часть орудия, которая приводится во вращательное движение относительно оси цапф люльки ствола при наводке ствола в вертикальной плоскости. Качающая часть, верхний станок с боевым щитом и колесным ходом, уравновешивающий механизм и привода наводки образуют вращающую часть, которая приводится во вращательное движение относительно оси боевого штыря верхнего станка при наводке ствола в горизонтальной плоскости. Смонтированные на верхнем станке механизмы наведения орудия в цель позволяют вести стрельбу с углами вертикального обстрела от -7° до +70°.

При углах возвышения до 22° угол горизонтального обстрела равен 360°, а при углах возвышения, превышающих 22°, круговой обстрел ограничивается только на участках расположения казенника над станинами. Нижний станок с тремя станинами и гидравлическим домкратом образуют неподвижную при наводке ствола часть орудия.

Для защиты расчета от пуль стрелкового оружия и осколков артиллерийских снарядов и мин на верхнем станке смонтировано щитовое прикрытие. Для перевода его в походное положение подвижные станины сводятся с неподвижными и крепятся к ней. После этого она специальной рамой соединяется со стволом у его дульной части. Гаубица буксируется стволом вперед, при этом для соединения ее с тягачом используется шкворневая балка, закрепленная снизу дульного тормоза. Гаубица Д-30 транспортируется трехосным армейским грузовым автомобилем(6x6). Наличие торсионного подрессоренного колесного хода позволяет буксировать гаубицу с большой скоростью (до 80 км/ч ), как по шоссе, так и по пересеченной местности.

Для движения по глубокому снегу гаубица оснащается лыжной установкой. Стрельба с лыжной установки - невозможна. Сравнительная компактность гаубицы позволила осуществлять ее десантирование с воздуха – для этого предусматривались специальные платформы.

Стрельба из гаубицы Д-30А ведется всеми теми же типами боеприпасов, что используются для стрельбы из гаубицы М-30: выстрелами раздельно-гильзового заряжания с рядом переменных зарядов и осколочными, осколочно-фугасными, кумулятивными, дымовыми, осветительными и агитационными снарядами, а также снарядами со стреловидными убойными элементами. Дальность прямого выстрела составляет 850 м , максимальная дальность стрельбы - 15300 м . В 1980-х годах для гаубицы Д-30 был создан активно-реактивный снаряд, имеющий максимальную дальность 21 000 м . Кумулятивный снаряд гаубицы пробивает на дальности 630 м расположенную под углом 90° плиту броневой стали толщиной 200 мм.

Гаубица Д-30 предназначена для уничтожения и подавления живой силы и огневых средств пехоты противника, открытых и находящихся в укрытиях полевого типа, разрушения ДЗОТов и других сооружений полевого типа, борьбы с артиллерией, мотомеханизированными средствами и танками противника. Гаубица Д-30 стала одной из самых распространенных артиллерийских систем в армиях государств-участников Варшавского договора. Кроме того, гаубица широко экспортировалась и выпускалась по лицензии в некоторых странах. В частях и подразделениях Советской армии, на вооружении которых стояла Д-30, ее высоко оценили за исключительную надежность, простоту в обслуживании и высокие огневые качества. Она применялась во многих военных конфликтах в 1970 – 2000-х годов. Первое боевое крещение Д-30 состоялось во время войны в Афганистане, где гаубица использовалась в частях ОКСВА и хорошо себя зарекомендовала. Производство гаубицы Д-30 осуществлялось с 1960 по 1989 год заводом № 9.

Советская гаубица Д-30: история, устройство и ТТХ

29.04.2019

Д-30 – это советская гаубица калибра 122-мм, разработанная в начале 60-х годов. Она была одной из самых массовых артиллерийских систем в советской армии и активно поставлялась на экспорт. В настоящее время Д-30 стоит на вооружении нескольких десятков армий мира.

В 1978 году гаубица Д-30 была модернизирована.

Кроме СССР, 122-мм гаубицу Д-30 выпускали в Египте, Ираке, Китае и Югославии. В России производство этого орудия прекратилось в 1994 году.

Д-30 участвовала (и участвует) в десятках военных конфликтов, демонстрируя при этом высокую надежность и эффективность. Эту гаубицу без преувеличения можно назвать самым известным советским артиллерийским орудием. Д-30 отличается отличной кучностью стрельбы, а также превосходной скоростью заряжания и маневренностью. Сегодня на вооружении разных стран мира (без учета СНГ) находится около 3600 единиц этого артиллерийского орудия.

На базе Д-30 было создано несколько самоходных орудий, как отечественных, так и зарубежных. Самой известной из них является самоходная артиллерийская установка 2С1 «Гвоздика».

Именно гаубица Д-30 используется в Санкт-Петербурге для ежедневного выстрела в полдень.

История гаубицы Д-30

Гаубица – это тип артиллерийского орудия, предназначенный для стрельбы по навесной траектории с закрытых позиций вне прямой видимости неприятеля. Первые образцы подобного оружия появились в Европе еще в XIV столетии. Изначально они не были слишком популярными, артиллеристы того времени предпочитали стрелять по врагу прямой наводкой.

Расцвет гаубиц начался примерно в XVII веке с появлением различных видов разрывных боеприпасов. Особенно часто гаубичная артиллерия применялась во время штурма или осады вражеских крепостей.

«Звездным часом» для гаубиц стала Первая Мировая война. Позиционный характер боевых действий как нельзя лучше подходил для использования подобной артиллерии. Их массово применяли все стороны конфликта. В Первой Мировой войне число погибших от вражеских снарядов намного превосходит потери от стрелкового оружия или отравляющих газов.

Советская армия обладала высококлассной и многочисленной артиллерией. Она сыграла важнейшую роль в разгроме гитлеровских захватчиков. Самой знаменитой гаубицей времен Великой Отечественной войны была М-30 калибра 122 мм.

Однако после окончания войны ситуация несколько изменилась. Началась ядерная и ракетная эпоха.

Первый секретарь ЦК КПСС Хрущев считал, что исход современной войны можно решить с помощью ракет, артиллерию он считал анахронизмом. В термоядерной войне пушки вообще казались ему лишними. Подобная точка зрения оказалась явно ошибочной, но она затормозила развитие отечественной ствольной артиллерии на десятки лет. Только в начале 60-х годов были инициированы разработки новых систем самоходной и буксируемой артиллерии.

Именно в этот период началась разработка новой дивизионной гаубицы калибра 122 мм. Она должна была прийти на смену легендарной М-30, которая была сконструирована еще до начала войны талантливым конструктором Федором Петровым.

Разработку новой гаубицы Д-30 также была поручена Петрову, на тот момент он возглавлял ОКБ завода №9. М-30 имела некоторые недостатки, которые конструкторам нужно было учесть при работе над новой артиллерийской системой. К ним относилась недостаточная кучность стрельбы и невозможность вести круговой обстрел.

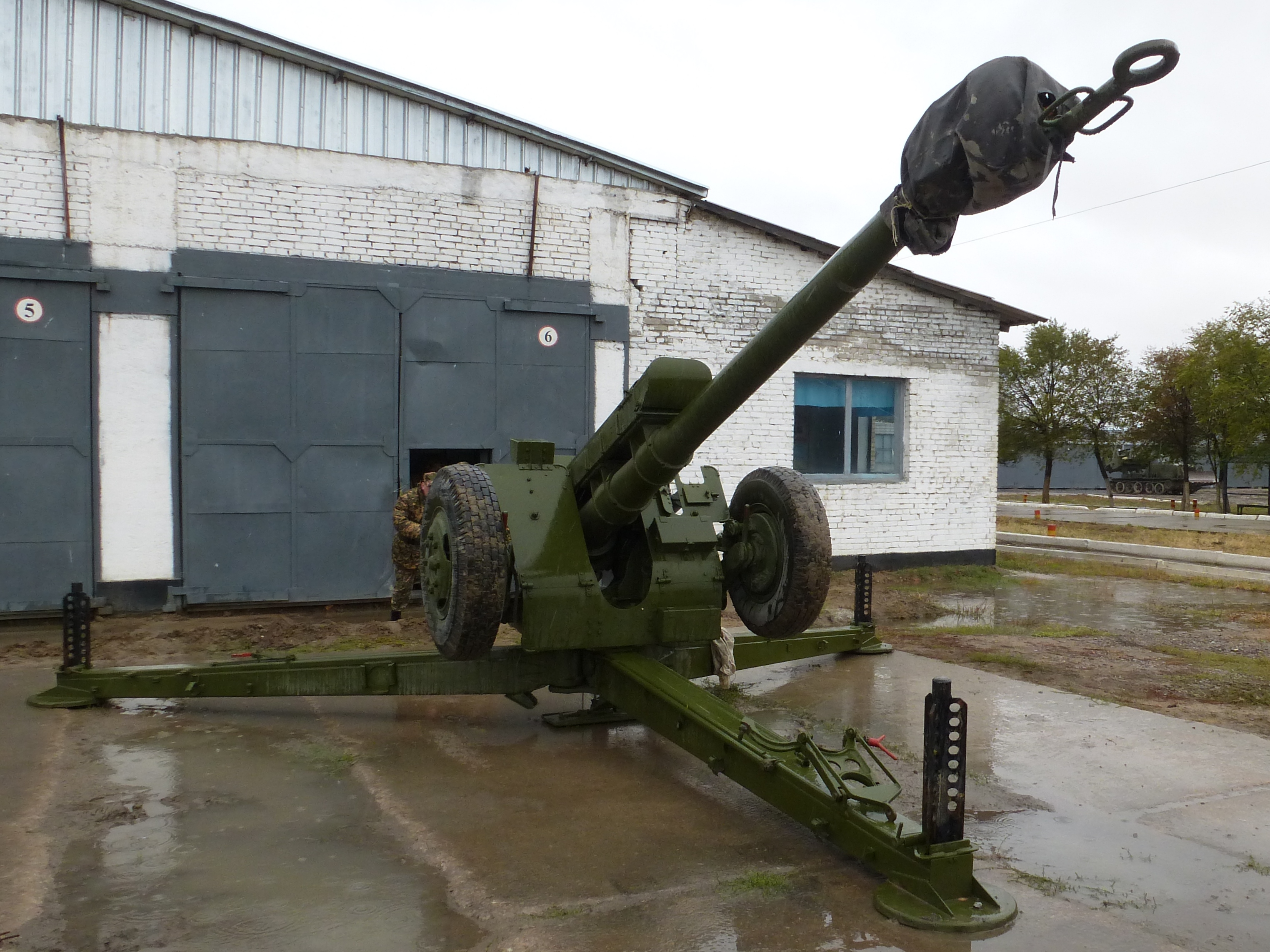

Основной особенностью новой гаубицы было необычное устройство лафета, конструкция которого отличалась от любых других орудий, принятых на вооружение советской армии ранее. Гаубица Д-30 имела лафет, состоящий из трех станин, что позволяло орудию вести круговой обстрел. Необычным был и способ буксировки орудия: шкворневая балка для зацепа была прикреплена к дульному тормозу гаубицы.

В 1963 году 122-мм гаубица Д-30 была принята на вооружение. В 1978 году провели модернизация орудия, но она была незначительна. Шкворневая балка, за которую гаубицу цепляли при транспортировке, получила жесткую конструкцию, также был изменен дульный тормоз. Если ранее он имел пять пар больших щелей и одну пару малых, то теперь на орудие был установлен дульный тормоз с двумя камерами.

На броневом щитке были установлены поворотники и габаритные огни для большего удобства транспортировки гаубицы в колоне. Новая модификация орудия получила обозначение Д-30А.

Серийное производство Д-30 было налажено на заводе №9.

Выпуск орудия был прекращен в начале 90-х годов. Разговоры о снятии гаубицы с вооружение российской армии велись с начала нулевых годов, но такое решение было принято только несколько лет назад. Российское министерство обороны сообщило, что Д-30 были отправлены на базы хранения еще в 2013 году. Их планируют заменить буксируемой гаубицей «Мста-Б» калибра 152-мм и самоходными установками «Акация».

Д-30 планируют оставить только в ВДВ и десантно-штурмовых подразделениях. Военные объясняют такое решение тем, что имеющиеся в войсках гаубицы сильно изношены и нуждаются в серьезном ремонте. Гораздо проще отправить их на базы хранения и перейти на единый калибр 152 мм, который к тому же отличается большей мощностью.

Устройство гаубицы Д-30

122-мм гаубица Д-30 предназначена для уничтожения живой силы противника, находящейся открытой территории или в укрытиях полевого типа, подавления огневых средств, включая самоходную и буксируемую артиллерию, разрушения укреплений неприятеля и проделывания проходов в заграждениях и минных полях.

Гаубица Д-30 состоит из лафета, ствола, противооткатных устройств и прицельных приспособлений. Заряжание орудия — раздельно-гильзовое. Подача снарядов осуществляется вручную. Боевой расчет – 6 человек.

Ствол орудия состоит из трубы, казенника, дульного тормоза, двух зацепов-креплений и затвора. Дульный тормоз является съемным.

Противооткатные устройства Д-30 – накатник и тормоз.

В конструкцию лафета входят люлька, уравновешивающий механизм, верхний и нижний станок, приводы наводки (вертикальной и горизонтальной), колеса, механизмы подрессоривания, крепление орудия в походном положении.

Прицельные приспособления Д-30 – телескопический и панорамный прицелы.

Гаубицу можно разделить на качающуюся, вращающуюся и неподвижную часть. В состав качающейся входят люлька, ствол, противооткатные устройства и прицельные приспособления. Эта часть орудия перемещается относительно оси цапф и обеспечивает вертикальную наводку гаубицы. Качающаяся часть вместе с колесами и щитом образует вращающуюся часть, которая перемещается вокруг боевого штыря верхнего станка и обеспечивает горизонтальную наводку орудия.

Нижний станок со станинами и гидродомкратом составляет неподвижную часть гаубицы.

Д-30 имеет клиновой полуавтоматический затвор, который обеспечивает высокую скорость стрельбы (около 8 выстрелов в минуту). Компоновка ствола с расположением сверху тормоза и накатника значительно уменьшает линию огня орудия (до 900 мм), что уменьшает габариты гаубицы и делает ее менее заметной. Кроме того, небольшая линия огня позволяет использовать Д-30 в противотанковой обороне.

Перевод гаубицы в боевое положение занимает всего две-три минуты. Одна станина остается неподвижной, две другие – раздвигаются на 120 градусов. Такое устройство лафета позволяет вести круговой огонь без перемещения орудия.

Стандартным тяговым средством для гаубицы Д-30 является автомобиль Урал-4320. По дорогам с твердым покрытием (асфальт, бетон) допустимая скорость транспортировки орудия составляет 80 км/ч. Для перемещения гаубицы по снегу используется лыжная установка — правда, вести с нее огонь невозможно. Небольшие габаритно-весовые характеристики орудия можно отнести к одному из главных достоинств Д-30. Именно они позволяют десантировать гаубицу парашютным способом или перевозить с помощью вертолета.

Для ведения огня Д-30 может использовать широкую номенклатуру боеприпасов. Наиболее распространенным является осколочно-фугасный снаряд, максимальная дальность стрельбы составляет 16 километров. Кроме того, орудие может вести огонь противотанковыми кумулятивными снарядами, осколочными, дымовыми, осветительными и специальными химическими боеприпасами. Гаубица Д-30 может также использовать активно-реактивные снаряды, в этом случае дальность стрельбы увеличивается до 22 км.

Модификации орудия Д-30

Д-30. Базовая модификация, принятая на вооружение в 1963 году

Д-30А. Вариант гаубицы после модернизации в 1978 году. Орудие оснастили новым двухкамерным дульным тормозом, установили на щитке стоп-сигналы и габаритные огни

ДА18М-1. Модификация с досылателем

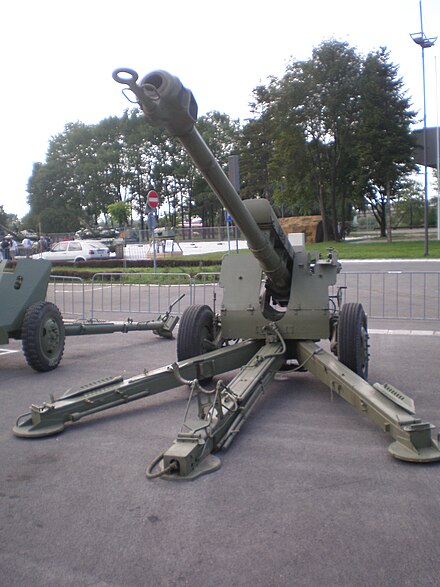

Д-30J. Модификация, разработанная в Югославии

Саддам. Версия орудия, созданная в Ираке

Type-96. Китайская модификация гаубицы

Халифа. Суданская модификация

Semser. Модификация, разработанная в Израиле для армии Казахстана. Она представляет собой САУ на базе КАМАЗ-63502 с орудием Д-30

Халифа-1. Модификация, разработанная в Судане: САУ на шасси КАМАЗ-43118 с орудием Д-30

Применение гаубицы Д-30

Д-30 – один из наиболее удачных образцов советского артиллерийского вооружения. Основными ее преимуществами является простота, надежность, хорошая кучность стрельбы, достаточная дальность ведения огня, высокая скорость перемещения и мобильность.

Гаубица отлично подходит для высокомобильных соединений. Для советского десанта была разработана методика выброски Д-30 парашютным способом, подготовка орудия для десантирования занимает всего несколько минут. Д-30 можно транспортировать на внешней подвеске вертолета Ми-8.

Гаубица использовалась в десятках различных конфликтов во многих уголках планеты. Ее активно применяли советские войска в Афганистане, федеральные силы использовали Д-30 во время первой и второй чеченской кампании, сегодня гаубица применяется в сирийском конфликте, украинские войска используют ее в антитеррористической операции на востоке страны.

Характеристики гаубицы Д-30

Расчет, чел.6
Калибр, мм121,9
Длина ствола, мм4875
Ширина орудия в походном положении, мм1950
Углы наведения по вертикали, градот -7 до +70
Углы наведения по горизонтали, град360
Масса боевая максимальная, кг3150
Дальность стрельбы максимальная, м— 15400 (ОФС)
— 21900 (АРС)
Скорость снаряда начальная690 м/с
Время перевода в боевое положение, мин2-3
Скорострельность боевая, выстр. /мин.6-8
Макс. скорость буксировки, км/ч80

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

122-мм гаубица Д-30 / 2А18

ДАННЫЕ НА 2015 г. (стандартное пополнение)
Д-30 / 2А18
Д-30А / 2А18М
Д-30А-1 / 2А18М-1


122-мм гаубица. Разработана в конце 1950-х годов ОКБ-9 под руководством Ф. Ф.Петрова. Предположительно при создании орудия использованы германские наработки времен Великой Отечественной войны. Гаубица принята на вооружение и серийно производится с начала 1960-х годов артиллерийским заводом №9 (г.Екатеринбург, ныне - ОАО "Завод №9").  Одно из самых массовых послевоенных артиллерийских орудий. К 1994 г. производство базовой модели гаубицы в России прекращено.
Гаубица Д-30А / 2А18М с выставки RAE-2013, г.Нижний Тагил, 25-28 сентября 2013 г. (фото - Илья Крамник, http://legatus-minor.livejournal.com/).


122-мм гаубица Д-30А (публикация - 2012 г., фото - О.Балашов, http://www.mil.ru).


122-мм гаубица Д-30, г.Москва, 2011 г. (фото - Виталий Рагулин, http://dervishv.livejournal.com).


Конструкция - лафет трехстанинный, обеспечивает круговое наведение орудия в горизонтальной плоскости. Орудие оснащено небольшим щитом. Транспортное положение гаубицы - стволом вперед. Гаубица буксируется за ствол.

Модификация Д-30А отличается использованием двухкамерного дульного тормоза вместо щелевого.

Штатный тягач в ВС России (2000-е годы) - Урал-4320.

Для движения по глубокому снегу гаубица оснащается лыжной установкой. Стрельбы с лыжной установки невозможна.


Дульный тормоз и прицел 122-мм гаубицы Д-30, г.Москва, 2011 г. (фото - Виталий Рагулин, http://dervishv.livejournal.com).


ТТХ гаубицы:
  Д-30 / 2А18 Д-30А / 2А18М
Расчет 7 чел 7 чел
Калибр 121,9 мм 121,9 мм
Длина орудия в походном положении 5400 мм 5400 мм
Длина ствола 4875 мм (38 калибров)
Ширина орудия в походном положении 1950 мм 1950 мм
Углы наведения по вертикали от -7 до +70 град от -7 до +70 град
Углы наведения по горизонтали сектор 360 град сектор 360 град
Масса при буксировке   3400 кг
Масса боевая максимальная 3150 кг
Дальность стрельбы максимальная - 15400 м (ОФС)
- 21900 м (АРС)
- 15300 м (ОФС, источник)
Скорость снаряда начальная 690 м/с
Время перевода из транспортного положения в боевое 1. 5-2.5 мин 1.5-2.5 мин
Скорострельность боевая 6-8 выстр/мин 6-8 выстр/мин (источник)
Скорость буксировки по асфальту или бетону 80 км/ч 80 км/ч

Боеприпасы:
- осколочно-фугасный снаряд (ОФС).

- активно-реактивный снаряд (АРС).

- осколочный снаряд (ОС) - основной тип боеприпасов гаубиц (боекомплект гаубицы М-30).
Масса - 21.76 кг

- бронебойный кумулятивный снаряд (БКС) БП-463 может применяться из гаубицы. Практически использовался крайне редко (боекомплект гаубицы М-30).
Бронепробиваемость - 200 мм на дальности 630 м

- дымовой снаряд (ДС).

- осветительный снаряд (ОСС).

- агитационный снаряд (АГС).

- специальный химический снаряд - по состоянию на 1994 г. на вооружении нет.

Модификации:
- Д-30 - базовая модель гаубицы.

- Д-30А / 2А18М - модернизированный вариант гаубицы, последняя серийная модель, производится как минимум с 1978 г. По состоянию на 2006-2013 г.г. - в производстве (источник).

- Д-30А-1 / 2А18М-1 - вариант гаубицы Д-30А с полуавтоматическим досылателем снаряда. По состоянию на 2006-2013 г.г. может быть произведена для заказчика заводом-производителем (источник).

- САУ 2С1 - самоходная артиллерийская установка с орудием, созданным на базе гаубицы Д-30.

Статус: СССР / Россия
- 1979-1989 г.г. - гаубица активно и эффективно использовалась во время войны в Афганистане.

- 2013 г. - состоит на вооружении ВС России.

Экспорт: всего за всё время на экспорт было поставлено не менее 3600 ед.

Венгрия - была и возможно есть на вооружении.

Вьетнам - была и возможно есть на вооружении.

ГДР - была на вооружении.

Египет - гаубица Д-30 выпускалась серийно. Для армии Египта американо-английским консорциумом предлагалась САУ на базе гаубицы Д-30.

Ирак - гаубица Д-30 выпускалась серийно под названием Saddam.

Китай - гаубица Д-30 выпускалась серийно, к ней выпускалось оригинальное семейство боеприпасов. Так же серийно выпускалась САУ  122-мм Тип 85.

КНДР - гаубица Д-30 производится и состоит на вооружении как минимум с 1970-х годов (или ранее).
- 2013 г. 27 июля - на параде в Пхеньяне показаны САУ с гаубицей Д-30 на шасси БТР Мод.1973, известного как VTT-323 (источник).


Ливан:
- 1992 г. - есть на вооружении в числе 90 орудий всей ствольной полевой артиллерии;

Монголия - была и возможно есть на вооружении.

Польша - была и возможно есть на вооружении.

Румыния - была и возможно есть на вооружении.

Сирия:
- 1970-1980-е годы - первые поставки
- 2015 г. - есть на вооружении, применяется войсками Башара Асада.


Солдаты армии Башара Асада ведут бои около города Морек в Сирии, 07.10.2015 г. (фото - AP Photo/Alexander Kots, http://tass.ru).

Судан:
- 2013 г. февраль - на выставке вооружений и военной техники IDEX-2013 в Абу-Даби суданское государственное военно-промышленное объединение Military Industry Corporation (MIC) представило материалы по разработанной ими 122-мм самоходной гаубице Khalifa GHY02. Данная система представляет собой открытую установку качающейся части 122-мм буксируемой гаубицы Д-30 на платформе модифицированного 10-тонного автомобиля КамАЗ-43118 с колесной формулой 6х6, оснащенного также специально разработанной бронированной кабиной. Общая боевая масса САУ составляет 20,5 тонн, перевозимый боекомплект - 45 выстрелов, расчет - пять человек. Заявляется оснащение установки системой управления огнем. Серийность самоходной гаубицы Khalifa GHY02 неизвестна (источник).
122-мм гаубица Khalifa GHY02 созданная на базе гаубицы Д-30 (снятие ретуши наше, источник).

Чехословакия - была и возможно есть на вооружении.

Эстония - гаубицы Д-30 остались на вооружении эстонской армии после выхода страны из состава СССР.
- 2014 г. - Д-30 есть на вооружении.


Гаубица Д-30 на показе военной техники в Валга в честь эстонского праздника, 23.06.2014 г. (фото - Jassu Hertsmann, http://rus.delfi.ee/).

Югославия - гаубица Д-30 выпускалась серийно под названием D-30Y.

Источники:
Артиллерийский завод №9. 2006 г. (источник).
О'Мэлли Т.Дж. Современная артиллерия: орудия, РСЗО, минометы. М., ЭКСМО-Пресс, 2000 г.
Памятники Москвы. Гаубица Д-30. Сайт http://dervishv.livejournal.com, 2011 г.
Юрчин В. Вооруженные силы Ливана. // Зарубежное Военное Обозрение. № 5 / 1993 г.

Гаубица Д-30 122-мм Фото. Фидео. Устройство. Скорострельность

122 мм буксируемая гаубица Д-30 была разработана КБ им. Ф.Ф. Петрова на артиллерийском заводе №9 в Свердловске для замены 122 мм гаубицы М-30, которая была принята на вооружение Советской Армии незадолго до начала Второй мировой войны. В начале 60-х годов Д-30 была принята на вооружение армии.

Буксируемая гаубица Д-30 - видео

Гаубица Д-30 состоит из ствола, противооткатных устройств, лафета и прицельных устройств. Ствол гаубицы состоит из трубы, двухщелевого дульного тормоза, захватов, казенника и затвора. Длина ствола приблизительно 38 калибров. Способ заряжания орудия – ручной раздельно-гильзовый. Противооткатные устройства состоят из накатника и тормоза откатных частей. Лафет состоит из люльки, верхнего станка, нижнего станка, уравновешивающего механизма, приводов вертикальной и горизонтальной наводки, колесного хода, механизмов подрессоривания, механизма крепления орудия по-походному. Конструкция лафета гаубицы обеспечивает круговой обстрел при углах возвышения ствола от −5° до +18° и стрельбу при углах возвышения от −7° до +70°, когда казенная часть находится в секторах между смежными станинами.

Прицельные устройства состоят из панорамного прицела и телескопического прицела. Ствол, люлька, противооткатные устройства и прицельные устройства составляют качающую часть орудия, которая приводится во вращательное движение относительно оси цапф люльки ствола при наводке ствола в вертикальной плоскости. Качающая часть, верхний станок с боевым щитом и колесным ходом, который уравновешивает механизм и привода наводки образуют вращающую часть, которая приводится во вращательное движение относительно оси боевого штыря верхнего станка при наводке ствола в горизонтальной плоскости. Нижний станок с тремя станинами и гидродомкратом образуют неподвижную при наводке ствола часть орудия.

Применение новой компоновки позволило значительно улучшить характеристики орудия по сравнению с предшественницей: угол возвышения ствола увеличился с 63,5 до 70 градусов, а максимальная дальность стрельбы возросла с 11,8 до 15,3 км. Все это в сочетании со снарядом массой 21,7 кг позволяет легко уничтожать укрытые цели противника. Клиновой затвор с полуавтоматикой облегчил работу расчета и позволил увеличить скорострельность до 8 выстрелов в минуту – против 6 выстрелов у предшественницы, имевшей поршневой затвор. Новая компоновка ствола, когда тормоз отката и накатник расположены сверху, позволили снизить высоту линии огня с 1200 до 900 мм. Все это уменьшило высоту орудия и облегчило его маскировку на поле боя.

Для стрельбы из 122-мм гаубицы Д-30 применяются осколочно-фугасные снаряды повышенной мощности 3ОФ56. Возможно использование и других типов боеприпасов – противотанковых кумулятивных, дымовых, осветительных, а также агитационных с листовками. Для Д-30 были разработаны и специальные снаряды увеличенной дальности, включая осколочно-фугасные ERFB производства Хорватии, которые позволяют достичь максимальной дальности стрельбы 17 630 м. Применение активно-реактивных снарядов позволяет увеличить дальность стрельбы до 21 900 метров. Возможность Д-30 доставлять осколочно-фугасный снаряд массой 21,76 кг на дальности более 15 000 м – это отличные показатели для 122-мм гаубицы массой немногим более 3000 кг.

У гаубицы Д-30 применено торсионное подрессоривание рычагов колес. Наезжая на препятствия, рычаги колес поворачиваются, закручивая торсионы. Благодаря упругости стали, торсион начинает раскручиваться и, словно пружина, возвращает рычаг в прежнее положение.

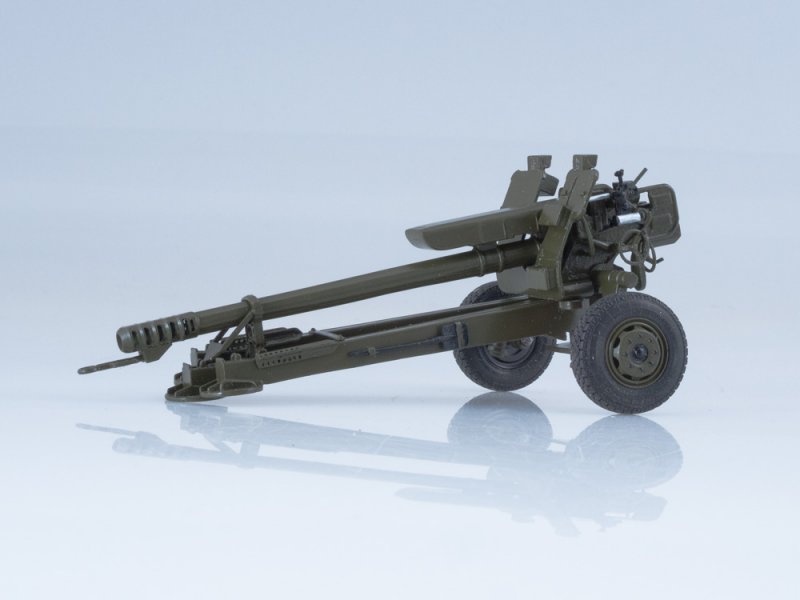

Весьма необычен способ транспортировки орудия. Все три станины соединены между собой и подвешены к стволу. Орудие тянут за ствол с помощью шкворневого устройства, прикрепленного к дульной части. Применение торсионного подрессоривания позволило осуществлять транспортирование орудия с высокой скоростью – наибольшая допустимая скорость по хорошим дорогам с асфальтовым или бетонным покрытием составляет до 80 км/ч. Гаубица также снаряжается лыжной установкой для транспортирования по глубокому снежному покрову. Стрельба с лыжной установки невозможна. Сравнительная компактность гаубицы позволила даже осуществлять ее десантирование с воздуха – для этого предусматривались специальные платформы.

Гаубица Д-30 стала одной из самых распространенных артиллерийских систем в армиях государств-членов Варшавского договора; кроме того, она широко экспортировалась и выпускалась по лицензии в некоторых странах. В частях и подразделениях, на вооружении которых стояла Д-30, ее ценили прежде всего за высокую надежность, простоту в обслуживании и высокие огневые качества. В настоящее время ее производство в странах СНГ прекращено.

Модификации Д-30 выпускались в Китае, бывшей Югославии, Египте, Иране, Ираке. После относительного улучшения отношений с СССР на основе советской лицензии Д-30 начала производиться в Югославии. Здесь она получила наименование Д-30Ю. Максимальная дальность стрельбы указывается равной 17 500 метрам. В Ираке Д-30 выпускалась под обозначением «Саддам», однако ее производство зависело от импортных комплектующих. Она применялась и применяется во многих военных конфликтах. Серьезное боевое крещение Д-30 состоялось во время войны в Афганистане, где гаубица использовалась очень активно и хорошо себя зарекомендовала.

На основе орудия была создана 122-мм самоходная гаубица 2С1 «Гвоздика», придавшая Д-30 большую мобильность и защищенность. Еще одной советской самоходкой с Д-30 «на борту» стала 122-мм САУ 2С2 «Фиалка». В качестве ее шасси использовалась БМД-1.

В СССР в одной танковой дивизии находилось 36 систем Д-30 (в полку из двух дивизионов по 18 орудий с тремя батареями по шесть орудий), а в мотострелковой дивизии - 72 (каждый мотострелковый полк имел один дивизион (18 орудий), а артиллерийский - два дивизиона). В дальнейшем количество орудии в батарее увеличилось до восьми, а в каждом дивизионе до 24.

Модификации гаубицы Д-30

Д-30 — на первых выпусках механический домкрат для вывешивания колёс с двумя ручками для двух номеров расчёта, опорная плита домкрата круглая, на более поздних выпусках домкрат заменён на более совершенный — гидравлический, управляемый одним номером расчёта, опорная плита домкрата прямоугольная, шины заполнены резиновыми жгутами, вследствие чего максимальная скорость буксировки ограничена 40 км/ч.

Д-30А (2А18М) — двухкамерный дульный тормоз вместо щелевого, более развитые прямоугольные комбинированные фонари стоп-сигналов и габаритных огней, выступающие над орудийным щитком, пневматические шины, допускающие буксировку со скоростью более 40 км/ч;

2А18М-1 — добавлен досылатель;

Д-30J — югославская модификация;

«Саддам» — иракская модификация;

Type-96 — китайская версия;

«Халифа» — суданская версия;

Semser — израильская модификация САУ, представляющая Д-30 на шасси КАМАЗ-63502 для ВС Казахстана.

«Халифа-1» — суданская модификация САУ, представляющая Д-30 на шасси КАМАЗ-43118

Тактико-технические характеристики гаубицы Д-30А

- Принят на вооружение: 1963
- Производитель: Завод № 9, ПМЗ (2А18 для САО 2С1)

Расчёт: 6 человек

Скорость снаряда Д-30А

- Начальная скорость осколочно-фугасного снаряда (заряд полный): 690 м/с
- Начальная скорость осколочно-фугасного снаряда (заряд уменьшенный переменный): 270—565 м/с
- Начальная скорость кумулятивного снаряда: 740 м/с

- Наибольшее давление пороховых газов: 250 МПа
- Масса осколочно-фугасного снаряда: 21,76 кг
- Масса кумулятивного снаряда: 14 кг
- Масса заряда (полного): 4 кг

Дальность стрельбы Д-30А

- Наибольшая дальность стрельбы: 15,4 км

Габаритные размеры Д-30А

- Длина ствола с дульным тормозом (без шкворневой балки): 4,66 м (38клб)
- Длина ствола без дульного тормоза: 4,3 м (35клб)
- Длина нарезной части: 3,4 м
- Длина гаубицы в походном положении: 5,4 м
- Ширина гаубицы в походном положении: 2,2 м
- Высота гаубицы в походном положении (без учёта фонарей): 1,8 м
- Высота линии огня: 0,9 м
- Длина гаубицы в боевом положении при угле возвышения 0°: 7,8 м
- Расстояние между точками опоры лафета в боевом положении: 5,6 м
- Клиренс (минимальный): 0,325 м

- Число нарезов: 36
- Наибольший угол возвышения: 70°
- Наименьший угол склонения: −7°
- Горизонтальный обстрел при угле возвышения ствола от −5° до 18°: 360°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между подвижными станинами: 66°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между неподвижными и подвижными станинами: ±29°
- Количество жидкости «Стеол М» в тормозе откатных частей: 10,3 л
- Количество жидкости «Стеол М» в накатнике: 9,7 л
- Количество жидкости «Стеол М» в уравновешивающем механизме: 0. 45 л
- Начальное давление в накатнике: 4.6 МПа
- Нормальная длина отката: 0,74-0,93 м
- Давление в уравновешивающем механизме: 6МПа

Вес Д-30А

- Гаубица в боевом положении: 3200 кг.
- Гаубица в походном положении: 3290 кг.
- Ствол: 1,05 т
- Затвор: 30 кг
- Качающая часть: 1,5 т
- Откатная часть: 1,23 т
- Люлька: 210 кг
- Тормоз откатных частей в собранном виде: 75 кг
- Верхний станок: 212 кг
- Нижний станок с неподвижной станиной: 318 кг
- Станины (две): 310 кг
- Накатник в собранном виде: 73 кг
- Колёса со ступицей: 148 кг
- Лыжная установка: 270 кг

Скорострельность Д-30А

- Скорострельность гаубицы: 6-8 выстр/мин
- Время перевода из походного положения в боевое: 1,5-2,5 мин

- Наибольшая скорость транспортировки: 80 км/ч

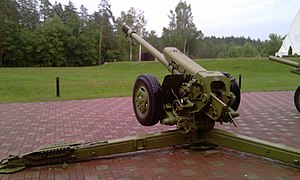

Фото гаубицы Д-30

Добавить комментарий

540.

Гаубица Д-30 (Тула): myauu — LiveJournal
myauu (myauu) wrote,
myauu
myauu
Category: Гаубица Д-30 появилась в Туле у трамвайного депо на улице Металлургов 01 декабря 2020 года.
Доступ свободный, можно трогать, лазить. Охрана в 50 метрах на проходной депо.
Состояние памятника - новое.
Дата съёмки - 02 декабря 2020 года.
Кстати, всего в 90 метрах от орудия стоит трамвай Х, а до тульского Парка Патриот с экспозицией техники и бронепоездом меньше километра.

01.



02. Орудие установлено в память об участниках обороны города Тулы в 1941 году.
В этом месте уже много лет был организован мемориал из трёх маленьких "противотанковых" ежей, рядом с которым находится стела с именами погибших на войне работников тульского электротранспорта.
Табличка на орудии вызывает удивление.
Первая ошибка - это не Д-30А, но об этом позже.
Вторая - оборона Тулы длилась 43 дня с 20 октября по 5 декабря 1941 года, когда бои велись на подступах к городу с запада, юга, востока и (короткое время) с севера.
Затем, с 6 декабря по 16 декабря, проходила Тульская наступательная операция, в ходе которой немецкие войска были отброшены на 25-30 километров на юг от города и почти на 100 километров в западном направлении.
Поэтому, совершенно непонятно зачем было сюда шлёпать штамп 1941-1945, если оборона была только в 1941 году.


03. 122-мм гаубица Д-30 (Индекс ГРАУ — 2А18) — советская буксируемая 122-мм гаубица, принятая на вооружение ВС Союза ССР 12 мая 1960 года.


04. Гаубица Д-30 появилась как замена дивизионной 122 мм гаубице М-30, разработанной ОКБ Мотовилихинского завода под руководством Фёдора Фёдоровича Петрова в 1938 году.
Практика использования М-30 в годы Великой Отечественной войны выявила как положительные стороны орудия, так и недостатки.
К недостаткам М-30 относились низкая кучность стрельбы и конструкция лафета, не позволявшая вести круговой обстрел


05. Как и разработка М-30, проектирование её замены в конце 1950-х годов было доверено Фёдору Петрову, возглавлявшему ОКБ завода № 9.
Первоначальная разработка получила название Д-30 (2А18).


06. Главным отличием от орудий, состоявших ранее на вооружении Советской армии, стала установка орудия на лафет из трёх станин, которые расставлялись на угол 120°, что повышало устойчивость орудия при круговом обстреле.
Также новшеством стало буксирование орудия вперёд стволом.
Зацеп фаркопа тягача производился за шкворневую балку, прикреплённую к дульному тормозу на шарнире.
При приведении орудия в боевое положение (к открытию огня), корпус орудия приподнимался домкратом с упором на грунт опорной плитой.
Колёса на поворотных осях откидывались вверх.


07. Следующая модификация Д-30, появившаяся в 1978 году, получила обозначение Д-30А и отличалась жёсткой конструкцией шкворневой балки, являвшейся единым целым с дульным тормозом.
В дульном тормозе вместо 5 пар больших щелей и 1 малой были использованы 2 камеры.
На бронещитке было установлено электрооборудование для удобства транспортировки орудия в колонне (указатели поворота и габаритные огни).


08. Это орудие находится в боевом положении.
Станины развёрнуты, опорная плита опущена, колёса подняты.
Гаубица может вести огонь в любом направлении.


09. Рабочее место наводчика расположено слева от казённой части.
Здесь же находятся маховики приводов вертикальной и горизонтальной наводки и крепления прицельных приспособлений.


10. Вернёмся к вопросу, почему это простая Д-30, а не Д-30А.
Во-первых, клеймо на казённой части - 2А18 №В542 1971 год.
Д-30А выпускались с 1978 года и на них наносится клеймо 2А18М.


11. На лафете над стволом так же клеймо 2А18 №А445.


12. Орудийный щит.
Над стволом прикрыт кожухом блок противооткатных устройств.


13. Очень странный элемент.
Это двухкамерный дульный тормоз.
На Д-30А также ставится двухкамерный дульный тормоз, что, возможно, привело к ошибке на табличке.
Но на 2А18М он заметно иной формы, плюс в него встроена шкворневая балка для буксировки, следов которой здесь не наблюдается вовсе.
Больше всего этот дульный тормоз напоминает тот, что ставится на самоходную 122-мм гаубицу 2С1 "Гвоздика".
Д-30 и 2С1 близкие родственники в артиллерийской части и, похоже, их ДТ совместимы по резьбе крепления.


14. Цапфа и её крепление к лафету.
Чтобы не перепутать, элементы отмечены клеймом ПР (правый) и номером №А456.


15. Табличка-напоминание рядом с наводчиком.


16. У этого орудия один из первых вариантов лафета, у которого опускание плиты центральной опоры ещё механическое от двух рукояток, которые крутили два номера расчёта.
Более поздние орудия получили механизм с ручным гидроприводом с которым справлялся один человек.


17. Для большей устойчивости станины орудия фиксировались к опорной поверхности забивными трёхлучевыми сошниками.


18. Внутренняя сторона колеса.


19. Внешняя сторона колеса.
Диски от автомобиля ЗИЛ-130 с восемью шпильками.
Размер колеса 9.00-20 Модель Я-37А.
Ниппелей нет, значит перед нами артиллерийское колесо заполненное губчатым каучуком.
Такие ставили на ранние варианты Д-30, вследствие чего их было запрещено буксировать по дороге с высокой скоростью (более 40 км/ч).
Позже, Д-30 стали комплектовать обычными камерными колёсами от грузовиков, что устранило ограничение.



Координаты:
54°11'43.81"С
37°39'43.80"В



  • Белгород-2021

    Как мы снова гоняли посмотреть парад в другой город. Как-то так получилось, что с августа прошлого года мы не выбирались никуда дальше Тулы и…

  • 546. Зенитка В-47 (Парк Патриот, Тула)

    Редкий образец послевоенной советской автоматической зенитной артиллерии можно увидеть в коллекции тульского парка Патриот. Это В-47 - двухорудийный…

  • 533.
    Деревянное искусство (Зоркальцево)

    Немного деревянных скульптур этнопарка Околица под Томском. Большая часть изготовлена во время местного ежегодного конкурса День Топора. Дата съёмки…

  • Remove all links in selection

    Remove all links in selection

    {{ bubble.options.editMode ? 'Save' : 'Insert' }}

    {{ bubble.options.editMode ? 'Save' : 'Insert' }}


Hint http://pics.livejournal.com/igrick/pic/000r1edq

122-мм гаубица Д-30. Артиллерия и минометы XX века

Читайте также

400-мм железнодорожная гаубица

400-мм железнодорожная гаубица Первые попытки создания железнодорожных артиллерийских установок для обороны крепостей французы предприняли еще в начале 1880-х годов. В 1910 году завод Шнейдера построил для Перу 200-мм гаубицу, размещенную на поворотной тумбе железнодорожной

150-мм гаубица sFH 18

150-мм гаубица sFH 18 Перед началом Второй мировой войны в состав артиллерийского полка пехотной дивизии вермахта входил дивизион тяжелой артиллерии, оснащенный 12 150-мм гаубицами sFH 18. Орудиями этого типа были вооружены также отдельные дивизионы РГК Германии.Тяжелые

210-мм гаубица 210/22, модель 35

210-мм гаубица 210/22, модель 35 Накануне Второй мировой войны Италия, также как и Германия, СССР, Англия, Франция и Чехословакия, решила обновить свой парк тяжелых орудий, чтобы сохранить за собой статус военной державы. Проект гаубицы калибра 210 мм был полностью завершен к 1935

152-мм гаубица-пушка МЛ-20

152-мм гаубица-пушка МЛ-20 К середине 30-х годов 152-мм пушка обр. 1910/34 гг., выпускаемая заводом в Мотовилихе, уже порядком устарела и ГАУ потребовало разработки новой артиллерийской системы аналогичного калибра. В первую очередь необходимо было увеличить угол возвышения,

152-мм гаубица обр.

1943 г. (Д-1)

152-мм гаубица обр. 1943 г. (Д-1) Накопленный опыт унификации и стандартизации различных артиллерийских систем позволил советским конструкторам в кратчайшие сроки создавать новые типы орудий, необходимые для вооружения армии. В конце 1942 года советские войска перешли к

203-мм гаубица Б-4

203-мм гаубица Б-4 Во время «зимней войны» с Финляндией в 1940 году советские войска впервые использовали крупнокалиберную артиллерию для прорыва сильно укрепленной обороны противника. «Линия Маннергейма» представляла собой сплошные ряды железобетонных сооружений, в

305-мм гаубица Бр-18

305-мм гаубица Бр-18 В 1937 году советская военная делегация посетила завод фирмы «Шкода» в Чехословакии. Целью визита было приобретение документации и опытных образцов артиллерийских систем большой мощности для их последующего производства на советских заводах. Внимание

105-мм гаубица М2А1

105-мм гаубица М2А1 Вступив в Первую мировую войну, США не имели собственных артиллерийских систем, но они многому научились у своих союзников Англии и Франции. Особенно сильное впечатление на американских военных произвела французская 75-мм пушка образца 1897 года.

203-мм гаубица М1 (М115)

203-мм гаубица М1 (М115) США вступили в Первую мировую войну под ее занавес, в 1917 году. Американские войска, прибывшие во Францию, имели тяжелое вооружение в виде английских восьмидюймовых гаубиц Mk VII и Mk VIII, которые в то время изготавливались в Америке по британским заказам.

105-мм гаубица «тип 91»

105-мм гаубица «тип 91» В начале 30-х годов Япония отставала от европейских государств по количеству гаубиц в пехотных дивизиях. Если во французском артиллерийском полку имелось 40 % гаубиц, то в японском — только 23 %. В 1931 году в Маньчжурии некоторые дивизии Японии вели

150-мм гаубица «ТИП 96»

150-мм гаубица «ТИП 96» Японская императорская армия приступила с оснащению современными видами вооружений в начале XX века, и именно в этот период в стране появилась тяжелая артиллерия. Всего до начала Второй мировой войны в Японии имелось три типа гаубиц калибра 150 мм,

122-мм гаубица Д-30

122-мм гаубица Д-30 122-мм гаубица Д-30 (2А18) впервые в СССР была оснащена вращающимся верхним станком лафета, обеспечивающим горизонтальное наведение орудия в пределах 360°. К патрубку нижнего станка жестко приваривалась одна из станин, а две другие крепились к нему шарнирно. В

152-мм гаубица «Мста-Б»

152-мм гаубица «Мста-Б» Дешевая в производстве, простая и удобная в эксплуатации буксируемая гаубица 2А65 «Мста-Б» в 1986 году пришла на смену 152-мм пушке-гаубице Д-20 образца 1954 года. «Мста-Б» разрабатывалась в КБ производственного объединения «Баррикады» одновременно с 152-мм

155-мм гаубица М198

155-мм гаубица М198 Использование буксируемой артиллерии в сложных климатических условиях Вьетнама послужило причиной заказа для американской армии 155-мм гаубицы, превосходящей по дальности стрельбы и скорострельности гаубицу М114А-1. Новое орудие предназначалось для

122-мм гаубица обр.

1909/37 гг.

122-мм гаубица обр. 1909/37 гг. Немного – не значит неважноПредисловиеВо время Великой Отечественной войны 122-мм гаубица обр. 1909/37 гг. являлась третьей по значимости дивизионной гаубицей после 122-мм гаубицы обр. 1938 г. (М-30) и 122-мм гаубицы обр. 1910/30 гг.6 С последней она имела

152-мм гаубица М-10 в бою

152-мм гаубица М-10 в бою Артиллерийский полк АККУКС и его преемники Г.Ф. Одинцов, командир ап АККУКС с июня по октябрь 1941 г.История фронтовой службы гаубичных артиллерийских полков нечасто содержит яркие эпизоды. Стрельбы с закрытых позиций, передислокации и потери в

Гаубица М-30 отмечает 75-летний юбилей

05. 11.2014


В 2014 году исполняется 75 лет со дня принятия на вооружение армии Советского союза гаубицы М-30. Это орудие образца 1938 года серийно выпускалось с 1939 на Заводе №9 (тогда Уралмашзавод), который сегодня входит в состав корпорации «Уралвагонзавод». Гаубица М-30 состояла на вооружении не только СССР, но и многих зарубежных стран, в том числе Кубы, КНР и других государств мира. Использовалась практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века.

По задумке руководства СССР к началу 40-х гг. артиллерия должна была стать неотъемлемой частью войсковых формирований различного уровня. Минимально необходимым для разрушения полевых сооружений противника был выбран калибр 122-мм для дивизионной гаубичной артиллерии. Также от нового орудия требовались мобильность и маневренность. В 1938 году конструктор Федор Петров приступил к проектированию новой 122-мм гаубицы на Мотовилихинском заводе в Перми, однако производство орудия государство возложило на Уралмашзавод.

В январе 1939 года испытания гаубицы М-30 завершились, и осенью 1939 года М-30 была принята на вооружение армии под наименованием «122-мм гаубица образца 1938 года». Разработку пермских конструкторов передали на Уралмашзавод для организации крупносерийного производства: в четвертом квартале 1939 года следовало изготовить первые 64 орудия.

С первых дней Великой Отечественной войны М-30, которая весили всего 2,2 тонны, стала пользоваться популярностью в армии. В июне 1941 года Завод №9 сдал 225 орудий военной приемке, а дальше их выпуск превзошел 300 единиц в месяц. Опыт войны показал, что гаубица выполняла все задачи: уничтожала и подавляла силу противника на открытой местности и в укрытиях полевого типа, уничтожала огневые средства пехоты, разрушала сооружения полевого типа и вела борьбу с артиллерией и минометами, танками и самоходными артиллерийскими установками. Противник также высоко оценил машину: гитлеровцы ставили на вооружение трофейные орудия.

Легендарное орудие украшает многие музеи вооруженных сил, выставки военной техники, как в России, так и за ее пределами. Посмотреть на М-30 можно и в натурной экспозиции Завода №9.

Фотографии

Д-30 2А18М 122-мм буксируемая гаубица

122-мм буксируемая гаубица Д-30 2А18М

ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||


Индекс | Поиск | Присоединяйтесь к ФАС

Д-30, также известный как M1963, пришел на смену старой 122-мм гаубице M-30 (M1938). Первоначальный D-30 был принят на вооружение в 1963 году, а усовершенствования продукции среднего возраста произошли в середине-конце 1970-х годов. Оригинальный D-30 используется как минимум в 50 странах. 2А18М Д-30А и Д-30М представляют собой усовершенствованные изделия среднего возраста по сравнению с Д-30, которые в настоящее время производятся Государственным унитарным предприятием «9».D-30 имеет уникальную трехколесную тележку, бросающийся в глаза квадратный щиток рекуператора над трубой и небольшой защитный щиток между колесами. Пистолет имеет полуавтоматический вертикально-скользящий затвор клинового типа. Его буксируют с дульной части грузовиком или бронетранспортером со скоростью до 80 километров в час, при этом следы загибаются под стволом.

D-30 можно узнать по уникальной трехколесной тележке, заметному коробчатому экрану для механизма рекуперации отдачи, установленному над стволом, дульному тормозу с несколькими перегородками и небольшому защитному экрану, установленному между колесами.Ранние модели Д-30 имели дульный тормоз с несколькими перегородками, а у Д-30М - дульный тормоз с двумя перегородками. Пистолет имеет полуавтоматический вертикально-скользящий затвор клинового типа. Его можно буксировать грузовиком (Урал-375 или ЗИЛ-131) или бронетранспортером со скоростью до 80 крн / час. Он буксируется дульной частью большим люком прямо под дульным тормозом, а его шлейфы загибаются под стволом.

Д-30 находится в гаубичном дивизионе мотострелковых полков, оснащенных БТР, и в артиллерийском полку мотострелковых, танковых и воздушно-десантных дивизий. Также в качестве временной меры в некоторые танковые полки добавляется батальон Д-30. Эти Д-30 со временем будут заменены дивизионом 122-мм самоходных гаубиц 2С1. Максимальная эффективная дальность стрельбы любой из гаубиц - 15 300 метров.

На огневой позиции экипаж из восьми человек отцепляет орудие, опускает центральный домкрат, поднимает колеса достаточно высоко, чтобы расчистить следы, и разводит два внешних следа 120 с каждой стороны. Поворотная установка обеспечивает поворот на 360 градусов и приспособлена для больших и малых углов огня, что делает ее полностью пригодной для противотанковой защиты.Сомнительно, что полный подъем возможен, когда казенная часть находится непосредственно над опорной ногой. Д-30 также может быть оснащен инфракрасным или пассивным прицелом ночного видения для ведения огня прямой наводкой.

Д-30 стреляет гильзовыми боеприпасами с изменяемым зарядом и раздельным заряжанием FRAG-HE и HEAT-FS. У Д-30 есть специальный невращающийся кумулятивный снаряд с оперением, который позволяет ему эффективно поражать бронетехнику прямой наводкой. Кумулятивный снаряд может пробить до 460 мм брони на любой дистанции. К другим типам снарядов можно отнести химические, осветительные (С-462 массой 22.4 кг), дым (Д-462 массой 22,3 кг), листовку, флешет и зажигательный. Недавно был введен RAP с максимальной дальностью 21900 м.

Имеется как минимум два химических снаряда для Д-30, причем ХО разгоняется взрывом разрывного заряда тротила. Снаряд зарина весит 22,2 кг с 1,3 кг зарина. Снаряд 122-мм люизита весит 23,1 кг с 3,3 кг вязкого люизитового агента.

Альтернативные обозначения 122-мм Д-30А Лягушка
Дата введения 1963
Распространение Не менее 13 стран
Описание
Экипаж 5 (секция из 6)
Каретка Д-30
Боевая масса (т) 3. 2
Длина шасси Общая (м)
Положение хода 5,4
Положение для стрельбы INA
Общая высота (м) 1,6
Общая ширина (м)
Положение хода 1,9
Положение для стрельбы INA
Скорость буксировки (км / ч)
Макс Дорога 60
Макс.вездеход 25
Макс кросс-кантри
Глубина преодолеваемого брода (м) .5
Время установки (мин) 1,5
Время вытеснения (мин) 3,5
Перфоратор МТ-ЛБ; Урал-375 или аналог
ВООРУЖЕНИЕ
Основное вооружение
Калибр, тип, наименование 122-мм, 2А18М canon
Длина ствола (кал. ) 38 (приблизительно)
Скорострельность (об / мин)
Разрыв 8
Нормальный 6
Устойчивый 4
Тип погрузчика Полуавтоматический
Казенная часть Вертикальный скользящий клин
Дульный тормоз Тип Мульти-перегородка
Траверса ()
Левый 360
Правый 360
Итого 360
Высота () (- / +) -7 / + 70
ПОЖАРНАЯ СИСТЕМА
Непрямая наводка Панорамный телескоп ПГ-1М (ПАНТЕЛ)
Прямой огонь OP 4M-45
Коллиматор К-1
Блок дисплея пистолета Нет
Компьютер управления огнем Нет
ВАРИАНТЫ
Саддам Иракский вариант Д-30
D30J Югославская версия D-30
SP 122 Египетская самоходная гаубица (шасси и башня M109A2 с гаубицей Д-30 египетского производства).
Тип 85 Китайская самоходная гаубица (Китайская БТР Тип 85 шасси и лицензионный вариант Д-30 в полуоткрытом надстройки.)
БОЕПРИПАСЫ ОСНОВНОГО ВООРУЖЕНИЯ
Калибр, тип, наименование
122-мм Frag-HE, OF-81
Дальность непрямого огня (м)
Минимальный диапазон 1000
Максимальный диапазон 15 300
Полная масса снаряда (кг) 21.76 (ОФ-56)
Начальная скорость пули 680 м / с
Тип взрывателя РГМ-2 ПД 122-мм, HEAT-FS
Дальность прямого огня (м)
Минимальный диапазон 0
Максимальный диапазон 1000
Бронепробиваемость (мм) 460 (при угле наклона 0 в любом диапазоне)
Полная масса снаряда (кг) 21. 58
Начальная скорость пули 740 м / с
Тип взрывателя ГПВ-2 ПИБД 122-мм осколочно-реактивный снаряд
Дальность непрямого огня (м)
Минимальный диапазон INA
Максимальный диапазон 21900
Полная масса снаряда (кг) 21.76 (3ОФ-56)
Начальная скорость пули INA
Тип взрывателя PD
Другие типы боеприпасов Зажигательные, химические, флешетные, Полуактивный с лазерным наведением Китолов-2М Frag-HE

Источники и методы



ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||


Индекс | Поиск | Присоединяйтесь к ФАС
http: // www. fas.org/man/dod-101/sys/land/row/d-30.htm
Поддерживается Робертом Шерманом
Первоначально создано Джоном Пайком
Обновлено 19 июня 1999 г. 6:37:33

Буксируемая гаубица Д-30 122 мм технические данные фото видео | Россия Российская армия Транспортная система артиллерийская система УК

Поздние серийные модели D-30 обозначаются как D-30M и имеют ряд модификаций, включая новый дульный тормоз с двумя перегородками, новую центральную опорную плиту, которая имеет квадратную, а не круглую форму, и буксирный люфт в сборе.Он также имеет модификации его люльки, лафета и системы отдачи. Поскольку баллистически он такой же, как и более ранний D-30, он имеет такую ​​же дальность и возможности.

Вооружение
В Д-30 используется орудие 2А18, которое также используется в российской гусеничной самоходной гаубице 2С1 . Максимальная скорострельность Д-30 составляет 6-8 выстрелов в минуту, а около 75 выстрелов в час.Д-30 стреляет гильзными боеприпасами с переменным зарядом и раздельным заряжанием FRAG-HE и HEAT-FS. Для Д-30 есть как минимум два химических снаряда, при этом CW-агент рассеивается за счет взрыва разрывного заряда тротила. Снаряд зарина массой 22,2 кг с 1,3 кг заринового агента. Снаряд 122-мм люизита массой 23,1 кг с 3,3 кг вязкого люизитового агента.
Конструкция

122-мм гаубица установлена ​​на трехходовой лафет с круговым наведением.Чтобы поднять колеса над землей, используется гидравлический домкрат с опорной плитой. Заряжается гаубица Д-30 вручную.

Подвижность

Пара больших шин подвешена на единственном продольном рычаге; максимальная скорость буксировки 60 км / ч по бездорожью. В дорожном положении гаубицу Д-30 можно буксировать военным грузовиком или гусеничной машиной. В боевом положении экипаж из восьми человек отцепляет орудие, опускает центральный домкрат, поднимает колеса достаточно высоко, чтобы расчистить следы, и раздвигает два внешних следа на 120 ° с каждой стороны.Поворотная установка обеспечивает поворот на 360 ° и приспособлена для больших и малых углов огня, что делает ее полностью пригодной для противотанковой защиты. Подъем и поворот ручные, от -7 ° до + 70 °.

Принадлежности

Средства управления огнем включают панорамный прицел типа ПГ-1М, оптический прицел типа ОП4М-45 и коллиматор типа К-1. Д-30 также может быть оснащен инфракрасным или пассивным прицелом ночного видения для ведения огня прямой наводкой.

Технические характеристики
Наверх

Вооружение

Одно орудие 122м 2А18

Страновые пользователи

63 страны мира из Азии, Восточной Европы, Ближнего Востока и Африки.

Дизайнер Country

Россия

Принадлежности

Панорамный прицел, ИК или пассивное ночное видение

Экипаж

6

Мобильность

Максимальная скорость буксировки тягача 80 км / ч

Боеприпасы

FRAG-HE, HEAT-FS, химическая

Масса

3300 кг
а

Скорострельность

6-8 выстр / мин

Диапазон

4-15. 3 км

Траверса - отметка

Поворот: 360 °; Высота + 70 ° / -7 °

Габаритные размеры (путевые)

Длина, 5,4 м; Ширина 2,2 м; Высота, 1,8 м

Army Guide

Предназначен для поражения открытой и закрытой живой силы, вооружения и техники противника на переднем крае поля боя и в глубину полка.Гаубица смонтирована на трехходовом лафете с круговым наведением. Чтобы поднять колеса над землей, используется гидравлический домкрат с опорной плитой. Загружается вручную.

  • Это одно из самых распространенных ружей в мире. Всего около 3600 единиц в 35 странах, не считая стран СНГ.
  • Это надежное и эффективное средство защиты, испытанное боевым применением.
  • Возможна поставка варианта 2А18М-1 с полуавтоматической трамбовкой.
  • Для повышения живучести канал ствола может быть хромирован по желанию заказчика.

Разработка

Буксируемая 122-мм гаубица D-30 поступила на вооружение бывшей Советской Армии в начале 1960-х годов в качестве замены буксируемой 122-мм гаубице M1938 (М-30).

122-мм гаубица Д-30 спроектирована ОКБ Ф. Ф. Петрова на Артиллерийском заводе № 9 в Свердловске. Основными улучшениями по сравнению с более ранним оружием являются увеличенная дальность и способность быстро перемещать оружие на 360 градусов.Это позволяет Д-30 поражать новые цели намного быстрее, чем обычная буксируемая артиллерийская система.

Поздние серийные модели D-30 получили обозначение D-30M и имеют ряд модификаций, включая новый дульный тормоз с двумя перегородками, новую центральную опорную плиту, которая имеет квадратную, а не круглую форму, и буксирный люнет в сборе. Он также имеет модификации его люльки, лафета и системы отдачи. Поскольку баллистически он такой же, как и более ранний D-30, он имеет такую ​​же дальность и возможности.

Описание

122-мм гаубица Д-30 буксируется сначала дульным срезом, и по прибытии на позицию батареи экипаж сначала разблокирует фиксатор хода ствола, который затем складывается обратно на центральный след. Затем опускают домкрат под лафетом, поднимая колеса над землей. Каждая из двух внешних дорожек проходит через 120 единиц, и домкрат поднимается до тех пор, пока все три конца дорожки не окажутся на земле, когда они будут зафиксированы на своем месте. Люнет устанавливается либо под дульным тормозом, либо на стволе сразу за дульным тормозом.В любом случае его обычно поворачивают на 180, чтобы он лежал под стволом до начала стрельбы.

Средства управления огнем включают панорамный прицел типа ПГ-1М, оптический прицел ОП4М-45 и коллиматор типа К-1.

Необычной особенностью Д-30 является то, что система отдачи установлена ​​над стволом, который получил обозначение 2А18. Некоторые из снарядов, выпущенных D-30, взаимозаменяемы со снарядами, выпущенными 122-мм гаубицей M1938 (M-30), но D-30 также стреляет кумулятивным (фугасным противотанковым) снарядом невращающегося плавника. стабилизированный тип.

Китайская компания NORINCO разработала новое семейство боеприпасов, которые могут стрелять из 122-мм калибра D-30 российского производства или из китайской версии, краткая информация о них приведена в статье для китайской версии 122-мм калибра D- 30.

Основное вооружение российской 122-мм самоходной гаубицы 2С1 базируется на боеприпасе Д-30.

D-30 также производится в Китае (см. Отдельную запись), Хорватии (продается RH ALAN под обозначением 122-мм гаубицы D-30 HR M94), Египте (см. Отдельную запись), Ираке (называется Саддам), Иран (Shafie D-30 1) и Сербия (122-мм гаубица D-30J).

Пакет обновления

В России теперь доступен пакет модернизации для 122-мм Д-30, который позволяет буксировать его на более высоких скоростях, повышая его надежность и позволяя быстрее вводить его в действие.

122-мм Д-30А

Также называется 2А18М и имеет ряд незначительных улучшений, включая новую подставку и модифицированную систему отдачи. Он также оснащен новым дульным тормозом.

СП122

Он был разработан теперь BAE Systems, Ground Systems в США и состоит из модифицированного шасси 155-мм самоходной гаубицы M109 / машины поддержки боеприпасов полевой артиллерии M992 (FAASV) с полностью закрытой надстройкой в ​​задней части корпуса. на котором установлен полный верхний лафет буксируемой гаубицы Д-30 египетского производства.Подробности этой системы приведены в отдельной записи. На данный момент египетская армия поставила в общей сложности 124 системы.

Китайская 122 мм Д-30

В течение нескольких лет Китай производил собственную версию российской 122-мм винтовки Д-30, которая, как известно, экспортировалась в Пакистан, который получил 80 единиц в 2003 году, а затем еще 63 единицы в 2004 году. Китайская версия российского Д-30 представлена ​​в отдельной статье.

Войска США проходят подготовку для использования гаубиц времен холодной войны

Военнослужащие США, которым поручено консультировать и оснащать армии в небольших развивающихся странах, учатся управлять старой артиллерийской установкой советской эпохи. Базирующаяся в Техасе 3-я бригада содействия силам безопасности учится управлять гаубицей D-30, легкой артиллерийской установкой, широко распространенной во время холодной войны, поэтому она, в свою очередь, может обучать иностранных военнослужащих тому, как ее использовать.

U.Войска С. заряжают гаубицу Д-30 в Форт-Худ, штат Техас.

Фотография армии США, сделанная Spc. Николас Видро, 7-й мобильный отряд по связям с общественностью

Впервые представленная в 1963 году, 122-миллиметровая буксируемая гаубица Д-30 была оснащена Советской Армией, восточноевропейскими армиями Варшавского договора и государствами-клиентами Советского Союза за рубежом. D-30 можно было подсоединить к грузовику и доставить на огневые позиции рядом с полем боя, осыпая вражеские позиции снарядами на расстоянии до 9,5 миль. D-30 может стрелять импульсами до восьми выстрелов в минуту в чрезвычайных ситуациях или до четырех выстрелов в минуту при постоянной стрельбе.Как почти все советское оружие того времени, оно может в крайнем случае использоваться для ведения огня прямой наводкой против вражеских танков.

D-30 производился в Советском Союзе, Китае, Египте и Ираке, где он был известен как «Саддам». Были произведены тысячи единиц оружия, и многие из них до сих пор находятся на арсенале развивающихся стран. Хотя старые, D-30 дешевы и имеют приличную дальность действия, что делает их привлекательным выбором для стран без больших оборонных бюджетов. Артиллеристы 3-го СФАБ прицелились к Д-30.

Фотография армии США, сделанная сержантом. Эндрю Маллет, 7-й мобильный отряд по связям с общественностью

Новые бригады поддержки сил безопасности (SFAB) армии США предназначены для помощи в наращивании иностранных сухопутных войск, обучая их становиться профессиональными армиями, способными сражаться как с повстанцами, так и с внешними врагами. Часто спецслужбам необходимо обучать иностранные войска на собственном оборудовании, а это значит, что им нужно будет осваивать иностранное оружие, а также свое собственное.

Базирующаяся в Форт-Худе 3-я SFAB в настоящее время изучает, как использовать гаубицы D-30, обучает своих артиллеристов тому, как использовать их на современных полях сражений.Несмотря на то, что D-30 старые, они дешевы и имеют приличный радиус действия. Афганская армия использует гаубицы D-30, и Афганистан в настоящее время является основным направлением для подразделений SFAB.

Военнослужащие Афганской национальной армии стреляют из гаубицы Д-30.

МАНДЖУНАТ КИРАНГетти Images

Согласно подполковник Джулиан Уркидес , командир 4-го батальона полевой артиллерии 3-го SFAB: «Обучение SFAB нацелено, поэтому в нашем случае мы готовимся к обучению на D-30 для предстоящего развертывания». - сказал он, - до 65 стран, включая наших партнеров и союзников за рубежом, используют эту форму артиллерии, поэтому нам нужно стать экспертами по этой гаубице.Это означает не только применение гаубицы, но и артиллерийское орудие. Это все, чтобы выполнить нашу миссию по надлежащему обучению и консультированию иностранных сил безопасности ».

Источник: Defense Blog

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Д-30 2А18М 122-мм буксируемая гаубица

122-мм гаубица Д-30 - штатное вооружение артиллерийских механизированных соединений.Как правило, его буксирует грузовик средней проходимости, который также несет боеприпасы раздельного заряжания. Его вращающееся крепление обеспечивает полный поворот на 360 градусов. Гаубица предназначена для поражения и подавления как открытой, так и прикрытой (в полевых укрытиях) живой силы противника, для разрушения устойчивых укрытий и других полевых сооружений, для создания проходов через минные поля и снятия огневых заграждений, для борьбы с артиллерией противника механизированной активы и танки.

Д-30, также известная как M1963, пришла на смену старой 122-мм гаубице М-30 (M1938).Первоначальный D-30 был принят на вооружение в 1963 году, а усовершенствования продукции среднего возраста произошли в середине-конце 1970-х годов. Оригинальный D-30 используется как минимум в 50 странах. 2А18М Д-30А и Д-30М представляют собой усовершенствованные изделия среднего возраста по сравнению с Д-30, которые в настоящее время производятся Государственным унитарным предприятием «9». D-30 имеет уникальную трехколесную тележку, бросающийся в глаза квадратный щиток рекуператора над трубой и небольшой защитный щиток между колесами.Пистолет имеет полуавтоматический вертикально-скользящий затвор клинового типа. Он буксируется дульной частью грузовиком или бронетранспортером на скорости до 80 километров в час, а его следы загибаются под стволом.

D-30 можно узнать по уникальной трехколесной тележке, заметному коробчатому экрану для механизма рекуперации отдачи, установленному над стволом, дульному тормозу с несколькими перегородками и небольшому защитному экрану, установленному между колесами. Ранние модели Д-30 имели дульный тормоз с несколькими перегородками, а у Д-30М - дульный тормоз с двумя перегородками.Пистолет имеет полуавтоматический вертикально-скользящий затвор клинового типа. Его можно буксировать грузовиком (Урал-375 или ЗИЛ-131) или бронетранспортером со скоростью до 80 крн / час. Он буксируется дульной частью большим люком прямо под дульным тормозом, а его шлейфы загибаются под стволом.

Д-30 находится в гаубичном дивизионе мотострелковых полков, оснащенных БТР, и в артиллерийском полку мотострелковых, танковых и воздушно-десантных дивизий. Также в качестве временной меры в некоторые танковые полки добавляется батальон Д-30.Эти Д-30 со временем будут заменены дивизионом 122-мм самоходных гаубиц 2С1. Максимальная эффективная дальность стрельбы любой из гаубиц - 15 300 метров.

На огневой позиции экипаж из восьми человек отцепляет орудие, опускает центральный домкрат, поднимает колеса достаточно высоко, чтобы расчистить следы, и разводит два внешних следа 120 с каждой стороны. Поворотная установка обеспечивает поворот на 360 градусов и приспособлена для больших и малых углов огня, что делает ее полностью пригодной для противотанковой защиты.Сомнительно, что полный подъем возможен, когда казенная часть находится непосредственно над опорной ногой. Д-30 также может быть оснащен инфракрасным или пассивным прицелом ночного видения для ведения огня прямой наводкой.

Д-30 стреляет гильзовыми боеприпасами с изменяемым зарядом и раздельным заряжанием FRAG-HE и HEAT-FS. У Д-30 есть специальный невращающийся кумулятивный снаряд с оперением, который позволяет ему эффективно поражать бронетехнику прямой наводкой. Кумулятивный снаряд может пробить до 460 мм брони на любой дистанции.Другие типы снарядов включают химические, осветительные (S-462 массой 22,4 кг), дымовые (D-462 массой 22,3 кг), листовки, флешеты и зажигательные снаряды. Недавно был введен RAP с максимальной дальностью 21900 м.

Для Д-30 имелось как минимум два химических снаряда, при этом CW-агент рассеивается за счет взрыва разрывного заряда тротила. Снаряд зарина весит 22,2 кг с 1,3 кг зарина. Снаряд из 122-мм люизита весит 23,1 кг с 3,3 кг вязкого люизитового агента.

Экипажи вертолетов Ми-8 Центрального военного округа впервые осуществили переброску батарей 122-мм гаубиц Д-30 и боеприпасов на внешней подвеске в рамках основной розыгрыша стратегических командно-штабных учений «Центр-2019». Этот эпизод учений проходит на полигоне Донгуз в Оренбургской области, сообщило 20 сентября 2019 года Минобороны России. «Благодаря транспортировке вертолетами расчеты орудий Д-30 были сброшены прямо на огневую позицию, что уменьшило время для подготовки к стрельбе и выполнения огневых задач », - говорится в сообщении.

Передвижение орудий Д-30 на внешней подвеске с помощью вертолетов Ми-8 осуществлялось впервые, что позволяло в кратчайшие сроки перебрасывать артиллерийские части в разные стороны. «Это повысило маневренность артиллерийских подразделений, в том числе в горных районах и районах без развитой дорожной инфраструктуры», - говорится в сообщении.

НОВОСТИ ПИСЬМО

Присоединяйтесь к GlobalSecurity.список рассылки org


D-30 | Вики Сообщества

D-30 - статическая гаубица, представленная в ArmA: Armed Assault и ArmA 2.

ArmA: Вооруженное нападение

« 122-мм гаубица Д-30, также известная как 2А18М «Лягушка», имеет поворотную установку с возможностью поворота на 360 градусов и предназначена как для больших, так и для малых углов огня, что делает ее полностью пригодной для огневой поддержки и противотанковой защиты.

Описание библиотеки

»
Д-30
Фракция SLA
Тип Статическая гаубица
Калибр 122 мм
Емкость магазина
1
Варианты Нет
Игры

D-30 используется исключительно SLA в ArmA: Armed Assault.

Обзор

D-30 предназначен для прямой и непрямой огневой поддержки войск в полевых условиях.

Стандартная комплектация Д-30 дает 30 выстрелов осколочно-фугасных (ОФ) снарядов. Снаряды выстреливаются с начальной скоростью 1100 м / с и могут поражать пехоту и небронированную / легкую технику, попавшие в радиус взрыва 30 метров.

Для перезарядки нового снаряда требуется 7 секунд (в среднем ~ 8 выстрелов в минуту). Если D-30 полностью истощен, для полного перевооружения его запаса требуется 8 секунд.

Эффективная дальность стрельбы Д-30 составляет от 1800 до 12000 метров.

Несмотря на то, что D-30 не особенно точен и неудобен для поворота, он может быть довольно разрушительным в режиме стрельбы прямой наводкой.

Подобно американскому аналогу, Д-30 может использоваться как для стрельбы прямой, так и для непрямой наводки. В обоих случаях его фугасные снаряды почти вдвое мощнее и могут отбивать как танки, так и пехоту. Даже M1A1 может быть уничтожен после трех / четырех ударов, хотя D-30 должен наносить прямые попадания, чтобы таким образом нанести достаточный урон.

Однако D-30 сталкивается с теми же проблемами, что и его американский аналог. Поскольку орудие D-30 не может вращаться быстро, как большинство статических орудий, экипаж (состоящий из наводчика и двух дополнительных «пассажиров») уязвим для вражеской пехоты, которой удается попасть в зону действия гаубицы.

Большинство машин также будут намного быстрее, чем D-30 может повернуть, в результате чего средняя машина легко уклоняется от взрыва фугасных снарядов. Излишне говорить, что использование D-30 для ведения огня прямой наводкой не рекомендуется, если нет другого варианта.


Боеприпасы

Д-30 может заряжаться только одним типом снаряда:

Тип повреждения Базовое значение урона Скорость пуска (м / с)
Взрывоопасные 340 1,100

122-мм осколочно-фугасные снаряды Д-30 имеют радиус поражения 30 метров. Они всегда стреляют с начальной скоростью 1100 м / с и потенциально могут достигать максимальной скорости до 1300 м / с.


Общая информация
  • Как и у M119, дополнительные позиции «экипажа» фактически не влияют на скорость перезарядки D-30, даже если они не заняты членами экипажа.
  • Хотя настоящий D-30 разработан с учетом таких возможностей, внутриигровой D-30 нельзя буксировать, поскольку итерация Armed Assault двигателя Real Virtuality не поддерживает симуляцию буксировки транспортных средств.
  • И Д-30, и М119 были первыми двумя статическими артиллерийскими «башнями» в серии.

Галерея

АрмА 2

« 122-мм гаубица Д-30, также известная как 2А18М «Лягушка», имеет поворотную установку с возможностью поворота на 360 градусов и предназначена как для больших, так и для малых углов огня, что делает ее полностью пригодной для огневой поддержки и противотанковой защиты.

Оружейная Описание

»

D-30 используется несколькими фракциями OPFOR, BLUFOR и Independent в ArmA 2.

Обзор

ArmA 2 D-30 остается в основном идентичным своему предшественнику из Armed Assault.

Как и раньше, Д-30 по-прежнему стреляет 122-мм осколочно-фугасными (ОФ) снарядами, из которых постоянно несет 30 готовых к стрельбе снарядов. Сами снаряды имеют радиус взрыва 30 метров.

Однако теперь его снаряды имеют гораздо меньшую скорость - всего 389 м / с. Несмотря на это, максимальная дальность стрельбы была увеличена до 19 000 метров.

Кроме того, D-30 теперь поддерживает заряжание и стрельбу различными типами снарядов с уникальной полезной нагрузкой (помимо стандартных HE). Это включает в себя:

  • Снаряды с белым фосфором (WP), очень разрушительные по скопившейся пехоте
  • Обнаружение и уничтожение противотанковых снарядов ARMor (SADARM), которые автоматически нацеливаются на ближайшую технику противника в точке удара
  • Снаряды с лазерным наведением (LG), которые захватывают любые лазерные пятна, проецируемые ручными целеуказателями или маркерами, как только они приближаются к зоне поражения
  • Освещение сигнальных снарядов, безвредных снарядов, которые на короткое время проецируют искусственный свет на заданную область
  • Дымовые снаряды , которые мгновенно создают густое облако белого дыма для маскировки в месте попадания в цель

Еще одним положительным изменением D-30 стала его скорострельность; В отличие от Armed Assault и , предполагающих, что D-30 не использует конкретное решение для стрельбы, он может достигать скорострельности в один снаряд каждые 6 секунд (10 об / мин).Также требуется всего 2 секунды, чтобы полностью перевооружить D-30, если его склад был опустошен.


Боеприпасы

ПРИМЕЧАНИЕ: Несмотря на то, что они перечислены здесь, невозможно загрузить любое из следующих боеприпасов, кроме HE, в D-30 во время обычного игрового процесса. Следующая статистика применима только при стрельбе с использованием сценариев через модуль артиллерии.

Тип корпуса Тип повреждения Базовое значение урона Скорость пуска (м / с)
HE Фугас 340 389
WP (первичный) Фугас 60 389
WP (вторичный) Фугас 5 Н / Д
САДАРМ (первичный) кинетическая 20 389
САДАРМ (вторичный) кинетическая 330 Н / Д
LG Фугас 340 389
Подсветка кинетическая 8 389
Дым Фугас 8 389

Д-30 может заряжаться шестью типами снарядов, но по умолчанию доступен только один тип (ОФ):

  • HE: Радиус взрыва 30 метров.Эффективен против пехоты и большинства наземных транспортных средств.
  • WP: Радиус взрыва 30 метров (начальный). Цели, не относящиеся к транспортным средствам, попавшие в облако дыма, получат урон, если попадут в зону взрыва.
  • САДАРМ: Радиус взрыва 20 метров (начальный). Достигнув высоты 500 метров над зоной поражения, суббоеприпас снаряда развернется и поразит ближайшую машину. Суббоеприпас имеет радиус взрыва 7 метров и поражает со скоростью 800 м / с.
  • LG: Радиус взрыва 30 метров. Как только снаряд достигнет расстояния 1000 метров над целевой областью, он начнет искать лазерное пятно, в которое можно попасть. Если лазерных пятен не обнаружено, снаряд просто попадет в случайное место в зоне поражения.
  • Освещение: Освещает целевую зону. Ракета будет гореть 30 секунд.
  • Дым: Покрывает зону поражения облаком густого белого дыма. Для полного формирования требуется 4 секунды, а всего этого хватит на 60 секунд.

Общая информация
  • Как и M119A1, базовая версия ArmA 2 фактически не предоставляла различные типы боеприпасов для D-30. Пакет расширения Operation Arrowhead впоследствии добавил дополнительные типы оболочки после его выпуска.
    • Аналогично, однако, эти снаряды по умолчанию не входят в состав запаса D-30. Их можно добавить только с помощью настраиваемых надстроек или команд сценария редактора.
    • Многие из дополнительных типов боеприпасов также фактически не работают, даже если они добавлены к D-30.Это связано с тем, что они предназначены для использования с модулем Artillery от ArmA 2, который на самом деле придает этим типам снарядов их атрибуты (ракеты, дым и т. Д.).

Галерея

Внешние ссылки

См. Также

Статическое оружие сопоставимой роли и конфигурации
Оружие АрмА 2
Пистолеты CZ 75 9 мм • G17 9 мм • M1911.45 • М9 9 ​​мм • Макарова 9 мм • Револьвер .45
Пистолеты-пулеметы CZ Scorpion Evo 3 A1 9 мм • MP5 9 мм • PDW 9 мм • PP-19 Bizon 9 мм • Sa-61 Scorpion 7,65 мм
Ружья M1014 • Сайга 12К • AA-12
Карабины AKS-74U 5,45 мм * • Серия G36 * (G36C *, G36K *) • M4A1 5,56 мм (M4A1 M203, M4A3, M4A3 M203) • Mk16 CQC 5,56 мм • XM8 Compact 5,56 мм
Автоматы АК-107 5.45 мм (AK-107 GP-25) • AK-74 5,45 мм (AK-74 GP-25 *, AKS-74 *) • AKM 7,62 мм • AKS 7,62 мм * • CZ 805 BREN A1 5,56 мм (CZ 805 A1 G1, CZ 805 BREN A2, CZ 805 B1 G1) • FN FAL 7,62 мм • G36A 5,56 мм * • L85A2 5,56 мм (L85A2 UGL) • M16A2 5,56 мм * (M16A2 M203 *) • M16A4 5,56 мм (M16A4 M203) • SCAR серия (Mk16, Mk16 EGLM, Mk17, Mk17 EGLM) • Sa-58 7,62 мм • серия XM8 (XM8, XM8 M320)
Специальные стрелковые винтовки DMR 7,62 мм • L86A2 LSW 5,56 мм • M14 7,62 мм • Mk12 SPR 5.56 мм • Mk17 Sniper 7,62 мм • VSS Винторез 9 мм • XM8 Sharpshooter 5,56 мм
Снайперские винтовки AS50 12,7 мм • CZ 550 9,3 мм • CZ 750 S1 M1 .308 • KSVK 12,7 мм * • Lee-Enfield .303 • LRR .338 • M107 .50 * • M110 7,62 мм • M24 7,62 мм * (M40A3) • SVD Драгунова 7,62 мм *
Отряд автоматов L110A1 5,56 мм • M249 SAW 5,56 мм * • MG36 5,56 мм * • RPK-74 5,45 мм • Автоматическая винтовка XM8 5,56 мм
Пулеметы L7A2 GPMG 7.62 мм • Mk 48 Mod 0 7,62 мм * • M240 7,62 мм * • M60E4 7,62 мм • ПКП 7,62 мм • ПКМ 7,62 мм • UK-59 7,62 мм
Гранатометы M32 • M79 • Mk13
Пусковые установки FGM-148 Javelin • FIM-92F Stinger • Игла 9K38 • M136 • M47 Dragon • MAAWS • Метис-М 9K115-2 • NLAW • РПГ-7В • РПГ-18 • Стрела-2 9К32 • SMAW
Статический АГС-30 • Д-30 • ДШКМ • Игла АА Под • КОРД • Л111А1 • Л134А1 • М119А1 • М2 • М252 • Мк19 • Метис АТ-13 • 2Б14 Поднос • РБС-70 • Прожектор • СПГ-9 • Стингер • БУКСИРОВКА • ЗУ-23
(скобки) обозначают варианты.
* указывает на частичную зависимость от DLC.
Операция "Стрела" | Британские вооруженные силы | Частная военная компания | Армия Чехии

Нужны ли легкие гаубицы на поле боя?

Обычно современные модульные самоходные артиллерийские платформы калибра 155 и 152 мм играют ключевую роль на поле боя. Они являются основным средством поддержки участвующих в конфликте сил на коротких и средних дистанциях. Малые дальности обеспечиваются минометами, дальние - ракетными установками большего калибра.105-мм легкие пушки, базирующиеся на колесных платформах или имеющие буксируемую форму, являются промежуточным звеном между минометами и тяжелой самоходной артиллерией.

Эффективность артиллерийских и ракетных систем зависит от множества факторов, помимо их калибра, но калибр действительно играет здесь наиболее важную роль. Несомненно, среди перечисленных выше факторов можно указать системы, позволяющие быстро получить координаты цели и местоположение ближайших дружественных объектов и элементов.Каждый солдат, каждая система, каждый элемент и каждое подразделение на поле битвы, создавая надлежащий боевой инструмент, должен передать полный контроль над этим инструментом и оставаться в курсе происходящих вокруг событий.

Подход как таковой состоит в том, чтобы дать возможность оставаться на шаг впереди противника или, по крайней мере, препятствовать его действиям, что, в результате, позволило бы сохранить тактическое или даже оперативное преимущество. Это достигается в основном за счет повышения мобильности, повышения ситуационной осведомленности и использования передовых технологий, в том числе некинетических средств (кибервойна и радиоэлектронная борьба нового поколения) и решений, доступных на рынке.

Все имеющиеся системы вооружения должны быть встроены в целостную систему управления боем, так что они образуют дополнительную схему. Чтобы соответствовать этому предположению, нужно стремиться к приобретению многоцелевого вооружения, способного противостоять широкому спектру угроз, с объективной оценкой действия и собственными финансовыми возможностями. Об этом знают многие армии, и они стараются умело совмещать противоречивые требования, связанные с приобретением перспективного вооружения, высокой стоимостью обслуживания и отсутствием возможности одновременно реализовать запланированные инициативы по модернизации.

В состав самоходных гаубиц калибра 155 и 152 мм входит не только сама пушка, но и система, обеспечивающая безопасность операций. Это дополняется эффективным учебным процессом, созданным как для расчетов гаубиц, так и для вспомогательного персонала. Кроме того, пользователь должен также прилагать усилия для приобретения новых типов боеприпасов и обеспечения их модернизации. Оборудование как таковое может быть очень эффективным, но оно должно сопровождаться обширной и дорогостоящей системой поддержки.

Таким образом, некоторые страны также представили более дешевые аналоги систем как таковых: буксируемые системы того же или меньшего калибра. Здесь экономический фактор - не единственная причина, которую необходимо учитывать. Также возникла необходимость в артиллерийской поддержке подразделений, которые проводят операции в определенной местности, где использование тяжелых гусеничных или колесных систем было бы затруднительно и неэффективно с точки зрения затрат.

Это также относится к конфликтам низкой и средней интенсивности, которые в последнее время стали довольно обычным явлением.Маневренность, скорость и динамика таких операций, часто отделенных от опорных элементов, а также ограниченная грузоподъемность и пересеченная местность, как правило, также исключают использование тяжелых буксируемых систем.

Однако буксируемые 155-мм гаубицы все еще довольно распространены. Старые более тяжелые модели уступают самоходным платформам по предлагаемым возможностям. Последние решения, такие как система M777A2 (или недавно разработанное решение M777ER), были адаптированы для использования в специальных подразделениях армии США или USMC.M777 - очень хорошая, но дорогая гаубица, которая также требует особой тактики для эффективного использования.

Итак, есть ли еще место для буксируемых систем меньшего калибра? Вроде так, но при условии, что они отвечают нескольким фундаментальным требованиям. Во-первых, эти пушки должны быть дешевыми в приобретении и эксплуатации. Во-вторых, нам нужно упростить дизайн и принципы. Эти активы должны быть очень прочными и устойчивыми к средам, в которых они могут потенциально использоваться.

Простая конструкция не означает отсутствие адаптации к использованию современных систем позиционирования, системы, которая поддерживала бы ведение огня или использование современных снарядов. Легкие пушки также должны иметь возможность быстро стрелять снарядами, чтобы действовать против потенциальных целей за короткий период времени с высокой интенсивностью огня. Они также должны быть приспособлены для использования многих типов боеприпасов, как старых, так и современных высокоточных патронов или патронов повышенной дальности.

Буксируемые 105- и 122-мм пушки до сих пор широко распространены в армиях многих стран мира.Помимо экономики и количества хранимых боеприпасов или пушек, следует принимать во внимание другие факторы, в том числе те, которые связаны с требованиями, вытекающими из некоторых современных военных операций (тактическая и оперативная маневренность и выполнение нерегулярных действий). Большую роль играет конкретный ландшафт, на котором используются системы как таковые (горы, высокогорья, болота, леса, пустыни и т. Д.), Или урбанизированные районы, где используются пушки (узкие улицы, плотно расположенные здания, мосты низкая емкость и т. д.).

С учетом конструктивных особенностей основные преимущества буксируемого артиллерийского ствола 105/122 мм заключаются в малом весе, модульной и простой конструкции. Также следует отметить, что буксируемые пушки намного дешевле в производстве, чем их самоходные аналоги, то же самое относится к обслуживанию или обучению (здесь также учитывается простота использования).

Кроме того, 105-мм пушки могут также базироваться на общедоступных платформах, таких как многоцелевые высокомобильные колесные машины (например, платформа HMMWV).Действующие в настоящее время средства разведки, управления и точного наведения на цель, а также огневые средства (включая высокоточные ракеты и снаряды), по-видимому, делают буксируемые пушки менее ценными с тактической точки зрения, в то время как сами пушки становятся уязвимыми. Учитывая вышеизложенное, необходимо применять особую тактику и процедуры оперативного применения и обеспечивать высокую степень взаимодействия с другими системами вооружения и поддержки. Также требуется, чтобы пушки как таковые эксплуатировались отобранными воинскими частями, где преимущества скрывали бы или хотя бы компенсировали заметные недостатки.

Избранные примеры

В мире известно несколько типов 105-мм гаубиц, из которых наиболее распространены американские системы M101 / 102, британские L118 / 119 и итальянские Modello 56. Британский вариант эксплуатируется многочисленными армиями, также в модифицированных вариантах. Итальянская система Modello 56 весом 1273 килограмма может быть разобрана на 12 элементов (за 3-4 минуты), а самый тяжелый элемент весит не более 132 килограммов. Таким образом, это решение, которое хорошо подходит для высокогорных пехотных подразделений, использующих лошадей или мулов для транспортировки артиллерийских средств в районы, где использование транспортных средств невозможно.Китайская копия вышеупомянутого решения, обозначенная как DWA01, может быть разобрана на 11 компонентов. Версия P15 указанного экземпляра может устанавливаться на легкий вездеход, производный от грузовика SX2110C.

122-мм пушка Д-30, разработанная в СССР, - еще одна распространенная конструкция, которая часто модифицировалась конечными пользователями. В Китае для десантников разработана самоходная 122-мм гаубица CSK002 с необычным приемом боевой позиции - орудие снимается с носителя с поворотом на 180 градусов и ставится на землю.

Недавние учения «Комплексного эксперимента по стрельбе из маневра» (MIFX), проведенные армией США, доказывают, что легкие 105-мм гаубицы все еще годны для использования. В ходе этой операции использовались сверхлегкие артиллерийские системы Hawkeye (105-мм пушки с длинными стволами 33-го калибра) на базе платформы M1152A1w / B2 HMMWV. Этот тип экспериментального обучения проводится с целью введения этих систем в эксплуатацию в рамках элементов IBCT. Новая система 105MWS могла заменить или дополнить буксируемые 105-мм системы M119 и цифровые системы M119A3, буксируемые легкими тракторами M1097, эксплуатируемыми армией США.

Кредит изображения: Mandus Group

Hawkeye использует цифровую систему управления огнем M9000, блок позиционирования LN-270, он работает вместе с артиллерийским радаром MVR-700C, а также встроен в современную сеть каналов передачи данных. Система без носителя весит всего 1157 кг и по-прежнему способна поражать цели на дистанциях до 11600 метров (снаряды M1 и M760 HE, снаряды M1130A1 HE PFF BB, осветительные патроны M134 и дымовые патроны M60 / M60A2). Между тем, у M913 HERA дальность стрельбы превышает 19.5 километров. Максимальная скорострельность определена как 8 выстрелов в минуту.

Французская компания Nexter, которая сейчас является частью зонтичной компании KNDS, разработала 105-мм пушку LG1 с длинным стволом 30 калибра. В производство поступило как минимум 3 поколения этой пушки. Одна из производных этой пушки была переброшена в Польшу во время учений НАТО Noble Jump 2015. Его использовали бельгийские силы, участвовавшие в операции. Вес менее 1600 кг (это самое легкое орудие данного типа в мире), полуавтоматический пробой и теоретическая скорострельность до 12 выстрелов в минуту или широкий диапазон углов прицеливания (от -30 до +70 градусов, азимут - 360 градусов - (180 влево и вправо) и наклон до 10 градусов в любую сторону) можно назвать одними из основных достоинств системы.

105-мм гаубица LG1, самая легкая пушка такого типа в мире. Кредит изображения: Nexter

Гаубица может буксироваться автомобилем класса Land Rover или Toyota Hilux и может быть оснащена системой управления огнем, соединенной с блоком наведения INS / GPS или баллистическим вычислителем. Его также можно транспортировать в качестве подвешенного груза на относительно небольших вертолетах или на авиалайнерах - один C-130 должен быть способен нести четыре пушки как таковые.

Хорошо обученный экипаж должен быть готов изменить огневую позицию менее чем за 30 секунд.Столько же времени обычно требуется для стрельбы первых 6 выстрелов. Максимальная дальность определяется как 17 000 метров для патронов Nexter и более 11 000 метров для патронов семейства M1. Орудие совместимо со всеми видами 105-мм снарядов НАТО, что открывает путь к использованию высокоточных боеприпасов. Прицельная дальность стрельбы прямой наводкой определена как 2000 метров. Изменение направления выстрела из орудия, связанное с изменением положения орудия в диапазоне 360 градусов, занимает всего несколько секунд.

Сводка

Легкие буксируемые 105- и 122-мм гаубицы, а также их самоходные версии стали важной частью многих воинских частей. Аэромобильные силы, высокогорная и легкая пехота и воздушно-десантные подразделения используют такие орудия, поскольку они соответствуют их эксплуатационным требованиям. Элементы IBCT армии США также используют оружие как таковое, поскольку тактика, применяемая этими бригадами, и оборудование, которое они используют, вынуждают их использовать такие решения. Системы Hawkeye или SX2110C также могут выступать в качестве альтернативного решения там, где обычные методы неэффективны или менее эффективны.

Имиджевый кредит: МО

Несмотря на то, что тяжелые самоходные системы являются доминирующими, они не могут эффективно использоваться вышеупомянутыми подразделениями. Это еще больше усложняется естественными и искусственными ограничениями, налагаемыми операционной средой. К тому же таких систем всегда будет недостаточно, и, учитывая широкий спектр угроз, их использование не всегда может быть рациональным, экономичным. Таким образом, дешевые и простые в использовании буксируемые гаубицы также должны стать частью частей, поддерживающих оперативные силы, например элементов территориальной обороны.

Эффективность буксируемых артиллерийских орудий будет зависеть не только от их небольшого веса, простой конструкции и простоты управления или высокой скорострельности, но и от оснащения их встроенными модулями позиционирования и компьютерами, рассчитывающими решение для стрельбы и использующими их с точными боеприпасами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
