Противогаз Ракетных Войск улучшенный: kyl_tiras — LiveJournal

ПРВ-У

Начало его использования приходится на середину 50-начало 60 годов прошлого века, шлем маска разработана на базе ШМС(шлем маска специальная) с заменой сетчатой крышки переговорной мембраны на двух компонентную сплошную(что защищает саму мембрану)фото серой маски ШМС для сравнения ниже.

. Выпускалась из чёрной и серой резины, но имеет на мой взгляд черная намного более презентабельный вид:) Черную маску можно увидеть в пиндосовском(но всё равно зачетном) сериале Звездные Врата Атлантида в 5 сезоне 7 серии, где в них монстряки ходят, да и пару можно увидеть висящими на стенах и лежащими на полу.

Комплектация состоит из самой маски ШМС-Р, фпк ЕО-65к, коробки незапотевающих пленок, упаковки с запасными мембранами, гофрошланга резинового, защитного чехла к шлангу и сумки для переноски все перечисленного.
Шлем маска изготавливается стандартных 3х размеров (с 1 по 3)изготовлена из резины(у меня черного цвета) с утончениями в районе ушей.

Надевается как и любая другая серийная маска, при правильном подборе размера,сидит нормально и при отсутствии повышенной волосатости в области черепной коробки и челюсти вполне даже комфортно, но на длинный волосы и на бороду носить её конечно изрядный мазохизм.
Очковой узел маски расположен очень близко к глазам и почти на одном уровне,состоит 2х небольших стекол утопленых и закрепленных в маске, для предотвращения запотевания изнутри надеты резиновые манжеты в которые устанавливаются незапотевающие пленки, и через специальные воздуховоды(снаружи видны 2 «трубки»идущие от клапанного узла к стеклам) осуществляться обдув стекол вдыхаемым воздухом.

Углы обзора малы.

Клапанная коробка внешне(внутри в зависимости от масок различия имеются) не отличается от серийной коробки в многих масках.(ШМ-41,ММ-1,ШМ-62, ШМ-66МУ и ещё парочка)Состоит фильтра вздоха и фильтра выдоха и закреплена на маске.

Переговорная мембрана закреплена в маске чуть выше клапанной коробки

Маска без мембраны.

Сама мембрана приклеена на уплотнительной резинке, сверху прижимается пластиковой шайбочкой, и придавливается защитной крышкой а крышка удерживается гайкой:)

Фильтрующе-поглощающая коробка ЕО 65к:
Очень специфическая фпк, предназначена для защиты от гептила, самина, амила, меланжа и имеющая судя по габаритам приличный ресурс(какой точно точно сказать не могу, нужно у ракетчиков искать)

Из за своего веса использование без гофрошланга очень затруднительно хоть и возможно, переносится в сумке, где для него есть специальное отделение с деревянными подставками. На дне имеет резьбу для противодымовых фильтров да и в принципе любого фильтра

На фото закрыта резинкой ибо фильтр «девствен»

Сравнение габаритов фпк

КПЛ-3, гп-5, ЕО 65к, гп-4у

Незапотевайки: небольшие, обычные желатиновые упакованные в маленькую баночку закрытую в моём случае не на обычную изоленту а на лейкопластырь:)

Гофрошланг: необычный, резиновый без трикотажного внешнего покрытия как на большинстве, чуть меньшей длинны чем с трикотажным покрытием(может у меня покрытый просто длинный)Резьба с обеих сторон шланга обыкновенная и это делает его универсальным.
Сравнение гофрошлангов по длине,в самом низу от прв-у.

Чехла от шланга к сожалению у меня нет как и запасных мембран, изготавливается из химзащитной ткани типа БКЦ,

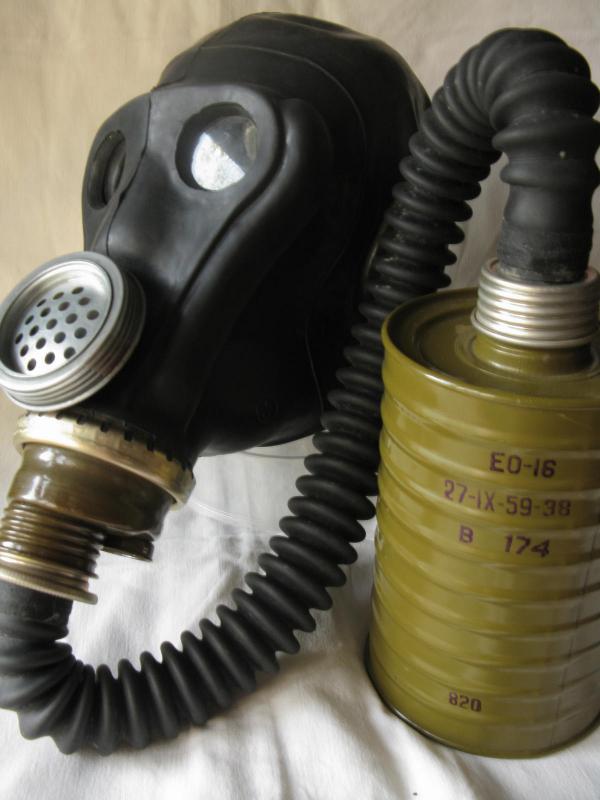

Фото полной комплектации.

Сумка для переноски, как показано на фото выше, изготавливается из прорезиненной ткани, имеет плечевые и поясные лямки и боковой карман, с низу большой «люверс» для нормальной эксплуатации фильтра в сумке, по бокам от «люверса» защиты в ткань две деревянные подставки под фильтр.
У меня же, офицерская сумка для переноса противогаза(так называемый «Тип А»), с одной стороны удобней и качественней с другой менее вместительная, не имеет карманов и изготовленная из плотной ткани типа брезента зелёного цвета(судя по фоту из интернета бывает и защитно серая).

Заключение для своих годов неплохая шлем маска, но при нынешнем изобилии панорамных масок морально устарел… Да и что сказать если он создан 50-60 лет назад.Стёкла запотевают даже с пленками(при очень активных действиях)но при прекращении активных действий через минуту-две «отходят» сказывается хороший обдув. Большое сопротивление выдоху(может просто у меня огромный объём лёгких,но вряд-ли) Маленькие углы обзора (а ШМС была в начале предназначена для офицеров,разведчиков и снайперов, я им искренне сочувствую) Даже при использовании тонкой резины на ушах, препятствие слуху присутствует ,а в капюшоне вообще часть звуков не слышно.На мой слух слишком громкая работа клапанов, просто идя хорошо слышишь как они срабатывают.Без пленок и антифога при простом использовании потеют стекла, хоть и при следующем вдохе почти полностью отпотевают но всё же.При долгой эксплуатации сильно потеет лицо, Замечено что лучше выдыхать ртом, нос расположен ближе к очковому узлу и при выдохе носом чуть больше потеет. Но в тоже время очень хорошая передаваемость речи переговорной мембраной, удобство на порядок лучше чем у того-же гп-5, да и бесподобный внешний вид:) Многим не нравится близкое расположение стекол и то что маска почти упирается в нос, да и вообще очень близко посажена к лицу, но меня устраивает(при желании можно спокойно нос почесать например:)
Вердикт: Использование сего противогаза вполне реально хоть и не сильно комфортно, фильтр полезен любителям лазить по ракетным шахтам. Но если есть выбор лучше приобрести хороший панорамник, противогаз представляет небольшую коллекционную ценность ибо выпускался в намного меньших масштабах чем обще войсковые.Хороший вариант для любителей пугать людей!(я к таким и отношусь)

Фото изнутри

Просто фото

А вот зверь мешавший делать обзор..

Спасибо за внимание:) Материал остался на ещё 1 обзор потом будем думать о ем ещё можно рассказать и показать.

Средства индивидуальной защиты органов дыхания

Принцип защитного действия	Общевойсковые	Специальные
Фильтрующие	Противогаз малогабаритный ПМГ Противогаз малогабаритный ПМГ-2 Противогаз масочный коробочный ПМК Противогаз масочный коробочный ПМК-2 Противогаз масочный коробочный ПМК-3 Респиратор Р-2 Респиратор общевойсковой универсальный РОУ	Противогаз ракетных войск универсальный ПРВ-У Противогаз ракетных войск модернизированный ПРВ-М Противогаз фильтрующий летного состава ПФЛ Респиратор морской РМ-2 Комплект дополнительного патрона КДП
Изолирующие	Изолирующий дыхательный аппарат ИП-4 Изолирующий дыхательный аппарат ИП-4М Изолирующий дыхательный аппарат ИП-5	Изолирующий дыхательный аппарат морской ИП-6 Портативный дыхательный аппарат ПДА-3 Шланговый дыхательный аппарат ШДА

Характеристика промышленных противогазов:

Марка А, А-8	(коробка коричневая без фильтра, защищает от бензола, керосина, ацетона, толуола, ксилола, сероуглерода, эфира, анилина, тетраэтилсвинца)
Марка В, В-8	(коробка желтая, защищает от сернистого газа, хлора, сероводорода, синильный кислоты, окислов азота, хлористого водорода, фосгена)
Марка Г, Г-8	(коробка черная и желтая, по вертикали, защищает от паров ртути и хлора)
Марка Е, Е-8	(коробка черная и желтая, защищает от мышьяковистого водорода, от фосфористого водорода)
Марка КД, КД-8	(коробка серая, защищает от аммиака и сероводорода)
Марка СО	(коробка белая, защищает от окиси углерода)
Марка М	(коробка красная, защищает от окиси углерода, аммиака, арсина, фосфина)
Марка БК	(коробка зеленая, защищает от синильной кислоты, фосфина, арсина, органических паров, кислых газов)

Респираторы предназначены для защиты органов дыхания от аэрозолей радиоактивных веществ и биологических средств. Респираторы не защищают от паров ОВТВ и газов и не обогащают вдыхаемый воздух кислородом, в связи с чем их можно использовать только в атмосфере, свободной от ОВТВ и содержащей не менее 17 % кислорода.

Респираторы представляют собой фильтрующую полумаску, снабженную клапанами вдоха и выдоха. Респиратор Р-2 состоит из фильтрующей полумаски и наголовника. Респиратор морской РМ-2 является модификацией респиратора Р-2. Он предназначен для защиты органов дыхания от радиоактивных аэрозолей, а также от воздействия паров радиоактивного йода и полония.

Респиратор общевойсковой универсальный РОУ в отличие от респиратора Р-2 респиратор РОУ предназначен также для защиты глаз от светового излучения ядерного взрыва и органов дыхания от паров отравляющих веществ.

Общевойсковой фильтрующий противогаз. Принцип его действия. Физиолого-гигиеническая оценка фильтрующего противогаза. Противопоказания к использованию фильтрующим противогазом. Шлем для раненых в голову, правила пользования им.

Общевойсковые фильтрующие противогазы защищают органы дыхания и лицо от ОВ, АОХВ, РВ и БС. Принцип защитного действия основан на том, что используемый для дыхания воздух предварительно очищается (фильтруется) от вредных примесей в коробке противогаза.

Фильтрующие противогазы могут быть использованы только при достаточном содержании кислорода в окружающем воздухе не менее 18% (по объему) и при ограниченном и известном содержании вредных примесей. Их нельзя применять при работах в труднодоступных помещениях малого объема, замкнутых пространствах типа цистерн, колодцев, трубопроводов, а также в тех случаях, когда количество вредных примесей в окружающем воздухе не известно.

Общевойсковой фильтрующий противогаз состоит из:

— фильтро-поглощающей коробки;

— лицевой части;

— соединительной трубки;

— противогазной сумки.

В комплекте имеются не запотевающие пленки, мембраны переговорного устройства, «карандаш» для предохранения от запотевания стекол, утеплительные манжеты.

Противогазная фильтропоглощающая коробка представляет из себя металлический корпус из листового железа овальной или круглой формы, массой около 2 кг. Внутри коробки по току вдыхаемого воздуха помещаются противодымный фильтр и активированный уголь-катализатор (шихта).

Лицевая часть противогаза обеспечивает подведение очищенного воздуха к органам дыхания, удаление в атмосферу выдыхаемого воздуха и защищает органы дыхания, лицо и глаза от попадания РВ, ОВ, АОХВ, БС. Она состоит из резиновой шлем маски с очками в металлической оправе диаметром 5 на 5 см, двух обтекателей для уменьшения запотеваемости очков, клапанной коробки, соединительной трубки. На боковых сторонах имеются складки-гофры, уменьшающие давление шлем-маски на голову. Плотная толстая передняя часть шлема обеспечивает его постоянную конфигурацию. С внутренней стороны под верхней частью очков имеются резиновые напускники, уменьшающие давление металлических оправ на кожу и нервы головы и лица и предохраняю от отморожения.

Обтекатели – резиновые полые трубки обеспечивают подачу более сухого атмосферного воздуха к стеклам очков «обтекая» их, снимают с них водяные пары, кроме этого они препятствуют увлажнению вдыхательного клапана и его примерзания.

Не запотевающие пленки-пластинки целлулоида покрыты с одной стороны тонким слоем желатина, жадно поглощающего воду, из-за чего снижается прозрачность стекол.

Утеплительные манжеты надеваются на очки вне теплого помещения при температуре минус 10°С.

Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха.

Общевойсковые противогазы, используемые в Вооруженных Силах РФ:

Общевойсковой противогаз ПМГ, шлем — маска ШМГ, фильтр ЕО-18К

Противогаз ПМГ состоит из фильтрующе-поглотительной коробки ЕО-18К, выполненной в форме цилиндра, и шлем-маски ШМГ, снабженной переговорным устройством и левосторонним или правосторонним узлом присоединения фильтрующе-поглощающей коробки с клапаном вдоха.

Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.

Противогаз ПМГ-2, шлем — маска ШМ-66у, фильтр ЕО-62К

В состав противогаза ПМГ-2 входит цилиндрической формы фильтрующе-поглотительная коробка ЕО-62К, которая присоединяется к подбородочной части шлем-маски ШМ-62. ПМГ-2 может выпускаться со шлем-маской ШМ-66Му, в которой предусмотрено переговорное устройство и сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.

Гражданский противогаз ПМК (ГП-7в)

Противогаз ПМК состоит из фильтрующе-поглотительной коробки ЕО.1.08.01 в форме цилиндра и маски М-80 с переговорным устройством, системой для приема жидкости и наголовником. Маски М-80 выпускают с левосторонним (90 %) и правосторонним (10 %) расположением узла присоединения фильтрующе-поглощающей коробки.

Армейский противогаз ПМК-2

Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. В маске МБ-1-80, входящей в состав ПМК-2, в щечных областях имеются два отверстия – левое и правое, для удобного присоединения фильтрующе-поглотительной коробки правшам и левшам. После присоединения фильтрующе-поглотительной коробки к одному из отверстий, противоположное отверстие закрывают заглушкой.

Противогаз ПБФ, шлем — маска ШМБ, встроенные фильтры ЕО-19Э

ПБФ-противогаз – бескоробочный фильтрующий выпускается с 1973 года, состоит из шлем маски и двух фильтропоглощающих элементов в боковых отделах шлем-маски (как «хомяк»). В комплект входят сумка, незапотевающие пленки, запасные мембраны, двойной полиэтиленовый мешок, используемый при преодолении водных преград. Масса 1,2 кг.

Фильтрующе-поглощающие коробки

Противогазы ракетных войск ПРВ-У и ПРВ-М предназначены для защиты органов дыхания, лица и глаз от отравляющих веществ, биологических средств и радиоактивного аэрозоля, а также от паров ракетных топлив и окислителей. Они состоят из шлем-маски ШМС-Р, гофрированной соединительной трубки, защищенной прорезиненным чехлом, и специальной фильтрующе-поглотительной системы. В противогазе ПРВ-У фильтрующе-поглотительная система представляет собой фильтрующе-поглотительную коробку в виде цилиндра и дополнительную коробку для защиты от воздействия компонентов ракетных топлив, которая навинчивается на фильтрующе-поглощающую коробку. В модернизированных образцах ПРВ-М фильтрующе-поглотительная система выполнена в виде одной коробки. Сумка противогаза изготовлена из прорезиненной ткани.

Противогаз фильтрующий летный ПФЛ состоит из лицевой части, соединительной трубки и фильтрующе-поглотительной коробки КПЛ. В комплект противогаза ПФЛ также входят коробка с незапотевающими пленками НПН, полиэтиленовый пакет и сумка.

Фильтрующе-поглотительная коробка КПЛ является средством одноразового боевого применения. Ее масса составляет 180 г. Она изготовлена в виде изогнутого прямоугольника высотой 130 мм, шириной 100 мм, толщиной 35 мм с целью удобного ее размещения в кармане защитного снаряжения летчика. На верхней ее части размещена горловина с резьбой, предназначенная для присоединения коробки к соединительной трубке. Соединительная трубка состоит из двух частей, соединенных между собой замком байонетного типа. В случае необходимости байонетный замок расстыковывается и часть трубки, соединенная с маской, может быть подключена к кислородному прибору КП-98. Маска противогаза ПФЛ состоит из резинового корпуса объемного типа с независимым обтюратором, изготовленным за одно целое с корпусом, узла клапанов вдоха и выдоха, панорамного стекла, подмасочника, радиогарнитуры и пятилямочного наголовника.

Необходимо помнить, что в силу своих конструктивных особенностей фильтрующе-поглотительные коробки современных противогазов не способны обезвредить оксид углерода (угарный газ). В связи с этим, для защиты от вредного воздействия оксида углерода применяется комплект дополнительного патрона (КДП), в состав которого входят соединительная трубка, патрон ДП-2, представляющий собой цилиндрическую коробку, снаряженную осушителем, гопкалитом и катализатором, противоаэрозольный фильтр и сумка. Проходя через дополнительный патрон ДП-2, воздух с оксидом углерода в слое осушителя освобождается от влаги, а затем, взаимодействуя с гопкалитовой смесью, превращается в углекислый газ. Комплект дополнительного патрона эффективен в широком диапазоне температур: от – 40 °C до + 40 °C. При положительной температуре время защитного действия комплекта дополнительного патрона составляет до 400 мин, при температуре минус 30 °C – около 70 мин, при температуре минус 40 °C – до 40 мин. Повышенная влажность воздуха практически не влияет на работу прибора.

Следует помнить, что при концентрации оксида углерода свыше 1 %, при недостатке в воздухе кислорода (концентрация менее 17 %) и при пожарах в закрытых помещениях комплект дополнительного прибора малоэффективен. В этих случаях необходимо пользоваться изолирующими дыхательными аппаратами (изолирующими противогазами).

Защитная мощность современного противогаза определяется временем безопасного пребывания в зараженной атмосфере. Она равна одному боевому дню (10-12 часов) при непрерывном нахождении человека в зоне, содержащей боевые концентрации ОВ. Для малогабаритных противогазов до 3 часов, для бескоробочного по ФОВ 1,5 часа, по цианидам 1 час.

По РВ до допустимого уровня излучения, определяемого путем радиометрического контроля.

По бактериальным средствам противогаз не пригоден для дальнейшего использования после каждого применения бактериальных средств или подозрения на их применение.

Правила пользования.

Требуемый размер шлем-маски определяется путем измерения сантиметровой лентой размера головы по замкнутой линий, проходящей через макушку, щеки и подбородок, с учетом данных, которые приведены в таблице. Шлем-маска должна плотно прилегать к лицу, не вызывая болевых ощущений, и не допускать подсоса паров ОВ, что проверяется путем «газоокуривания» в камере с хлорпикрином, или надев шлем-маску на голову, ладонью или пробкой закрывают отверстие на дне противогазовой коробки и делаю вдох. Если воздух в маску не поступает, следовательно, лицевая часть подобрана правильно.

Ношение противогаза:

1. Походное положение.

2. Положение «наготове».

3. Боевое положение — противогаз надет по команде «Газы».

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

Средства индивидуальной защиты органов дыхания, общая характеристика

К средствам защиты органов дыхания относятся противогазы, респираторы, изолирующие дыхательные аппараты, часто называемые изолирующими противогазами, комплект дополнительного патрона. Средства защиты органов дыхания подразделяются на фильтрующие и изолирующие, а также на общевойсковые и специальные.

Средства индивидуальной защиты органов дыхания

Принцип защитного действия	Общевойсковые	Специальные
Фильтрующие	Противогаз малогабаритный ПМГ Противогаз малогабаритный ПМГ-2 Противогаз масочный коробочный ПМК Противогаз масочный коробочный ПМК-2 Противогаз масочный коробочный ПМК-3 Респиратор Р-2 Респиратор общевойсковой универсальный РОУ	Противогаз ракетных войск универсальный ПРВ-У Противогаз ракетных войск модернизированный ПРВ-М Противогаз фильтрующий летного состава ПФЛ Респиратор морской РМ-2 Комплект дополнительного патрона КДП
Изолирующие	Изолирующий дыхательный аппарат ИП- Изолирующий дыхательный аппарат ИП- 4М Изолирующий дыхательный аппарат ИП-	Изолирующий дыхательный аппарат морской Pffl-6 Портативный дыхательный аппарат ГГДА-3 Шланговый дыхательный аппарат ЩЦА

Эксплуатационная характеристика

Фильтрующие противогазы предназначены для зашиты органов дыхания, зрения и кожи лица личного состава от отравляющих и высокотоксичных веществ (ОВТВ), радиоактивных веществ (РВ) и биологических средств (БС), а также для уменьшения интенсивности поражения световым излучением ядерных взрывов. Защитное действие фильтрующих противогазов основано на том. что используемый для дыхания воздух предварительно очищается от вредных примесей в результате процессов адсорбции, хемосорбции. катализа и фильтрации через зернистые поглотители.

Общевойсковой фильтрующий противогаз состоит из фильтрующе-поглощающей системы, выполненной в виде фильтрующе-поглотительной коробки или фильтрующе-поглотительного элемента, лицевой части и противогазовой сумки. При угрозе отравления угарным газом фильтрующе-поглощающая система выполняется в виде фильтрующе-поглотительной коробки и комплекта дополнительного патрона. В фильтрующе-поглощающей системе первым по току воздуха помещен противоаэрозольный фильтр, а затем — специальный поглотитель (шихта), созданный на основе активированного угля с различными химическими добавками (дегазаторами, катализаторами и др.).

Лицевая часть противогаза изготовлена в виде шлем-маски пли маски, конструктивными элементами которой являются очковый узел, обтекатели для предупреждения от запотевания стекол , клапанно-распределительная коробка и система крепления на голове. Правильно подобранная лицевая часть должна плотно прилегать краями к голове, обеспечивать необходимую герметизацию, не вызывая болевых ощущений. Для сохранения нормальной громкости речи в противогазе имеются лицевые части, которые содержат мембранное переговорное устройство, а специальная конфигурация стекол очков в противогазах позволяет работать с оптическими приборами. Кроме того, лицевая часть ряда противогазов оборудуется подмасочником, обтюратором и системой для приема жидкости. Подбор соответствующего размера лицевой части противогаза в каждом случае осуществляется индивидуально.

Герметичность противогаза проверяется в специальной палатке, предназначенной для проверки противогазов в атмосфере с учебными ОВТВ. Проверка технического состояния противогазов проводится в соответствии с Руководством по использованию средств индивидуальной защиты. В этом же Руководстве подробно описаны устройство и правила пользования всеми имеющимися в Вооруженных Силах РФ противогазами и другими техническими средствами индивидуальной защиты.

Фильтрующие и изолирующие противогазы. Факторы, снижающие бое- и трудоспособность человека, и пути уменьшения их неблагоприятного воздействия. Физиологические основы противогазовой тренировки.

Фильтрующие противогазыобеспечивают эффективную защиту личного состава от ОВ при ведении боевых действий в течение одной — двух фронтовых операций, однако длительное использование противогазов в атмосфере маскирующих дымов может привести к ухудшению их защитных и физиолого-гигиенических свойств. Шлем-маски фильтрующих противогазов защищают человека по капельно-жидким ОВ в течение 6-10 часов, а отравляющие вещества, находящиеся в парообразном состоянии, также как радиоактивные вещества и биологические средства, через резину лицевой части в боевых условиях не проникают. В то же время, лицевые части общевойсковых противогазов обладают низкими термозащитными свойствами, поэтому для защиты от светового излучения ядерного взрыва их необходимо использовать совместно со средствами индивидуальной защиты кожи. Кроме того, в условиях применения ядерного оружия поверх противогаза необходимо надевать защитные очки ОФ или ОПФ. Время надевания противогаза в зараженной отравляющими и высокотоксичными веществами, радиоактивными веществами или биологическими средствами атмосфере не должно превышать 10сек.

В настоящее время на оснащении Сухопутных войск Вооруженных Сил состоят фильтрующие противогазы ПМГ, ПМГ-2, ПМК, ПМК-2, ПМК-3. В Ракетных Войсках используются фильтрующие противогазы ПРВ-У и ПРВ-М, в Военно-Воздушных силах — противогаз ПФЛ.

Противогаз ПМГ состоит из фильтрующе-поглотительной коробки ЕО-18К.

исполненной в форме цилиндра, и шлем-маски ШМГ, снабженной переговорным устройством и левосторонним или правосторонним узлом присоединения фильтрующе-поглатительной системы с клапаном вдоха. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.

В состав противогаза ПМГ-2 входит цилиндрической формы фильтрующе-поглотительная система ЕО-62К, которая присоединяется к подбородочной части штем-маски ШМ-62. ПМГ-2 системы может выпускаться со шлем-маской ШМ-66Му, в которой предусмотрено переговорное устройство и сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.

Противогаз ПМК состоит из фильтрующе-поглотительной системы ЕО. 1.08.01 в форме цилиндра и маски М-80 с переговорным устройством, системой для приема жидкости и наголовником. Маски М-80 выпускают с левосторонним (90 %) и правосторонним (10 %) расположением узла присоединения фильтрующе-поглощающей коробки.

Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. В маске МБ-1-80, входящей в состав ПМК-2, в щечных областях имеются два отверстия — левое и правое, для удобного присоединения фильтрующе-поглотительной системы правшам и левшам. После присоединения фильтрующе-поглотительной системы к одному из отверстий, противоположное отверстие закрывают заглушкой.

В состав противогаза ПМК-3 входит маска, имеющая два (левый и правый) узла для присоединения фильтрующе-поглотительной коробки, переговорное устройство и приспособление для приема воды, фильтрующе-поглотительная коробка КБ-2В (войсковая) или КБ-2У (универсальная) и капюшон. Фильтрующе-поглотительная коробка КБ-2У способна защищать органы дыхания не только от отравляющих веществ, биологических средств и радиоактивного аэрозоля, но и от воздействия хлора и аммиака.

Противогазы ракетных войск ПРВ-У и ПРВ-М предназначены для зашиты органов дыхания, лица и глаз от отравляющих веществ, биологических средств и радиоактивного аэрозоля, а также от паров ракетных топлив и окислителей. Они состоят из шлем-маски ШМС-Р, гофрированной соединительной трубки, защищенной прорезиненным чехлом, и специальной фильтрующе-поглотительной системы. В противогазе ПРВ-У фильтрующе-поглотительная система представляет собой фильтрующе-поглотительную коробку в виде цилиндра и дополнительную коробку для защиты от воздействия компонентов ракетных топлив, которая навинчивается на фильтрующе-поглощаюшую коробку. В модернизированных образцах ПРВ-М фильтрующе-поглотительная система выполнена в виде одной коробки. Сумка противогаза изготовлена из прорезиненной ткани.

Фильтрующе-поглотительная коробка КПЛ является средством одноразового боевого применения. Ее масса составляет 180 г. Она изготовлена в виде изогнутого прямоугольника высотой 130 мм, шириной 100 мм, толщиной 35 мм с целью удобного ее размещения в кармане защитного снаряжения летчика. На верх- ней ее части размещена горловина с резьбой, предназначенная для присоединения коробки к соединительной трубке. Соединительная трубка состоит из двух частей, соединенных между собой замком байонетного типа. В случае необходимости байонетный замок расстыковывается и часть трубки, соединенная с маской, может быть подключена к кислородному прибору КП-98. Маска противогаза ПФЛ состоит из резинового корпуса объемного типа с независимым обтюратором, изготовленным за одно целое с корпусом, узла клапанов вдоха и выдоха, панорамного стекла, подмасочника, радиогарнитуры и пятилямочного наголовника.

Необходимо помнить, что в силу своих конструктивных особенностей филътрующе-поглотительные коробки современных противогазов не способны обезвредить оксид углерода (угарный газ). В связи с этим, для защиты от вредного воздействия оксида углерода применяется комплект дополнительного патрона (КДП), в состав которого входят соединительная трубка, патрон ДП-2, представляющий собой цилиндрическую коробку, снаряженную осушителем. гопкалитом и катализатором, противоаэрозольный фильтр и сумка. Проходя через дополнительный патрон ДП-2, воздух с оксидом углерода в слое осушителя освобождается от влаги, а затем, взаимодействуя с гопкалитовой смесью, превращается в углекислый газ. Комплект дополнительного патрона эффективен в широком диапазоне температур: от — 40 °С до + 40 °С. При положительной температуре время защитного действия комплекта дополнительного патрона составляет до 400 мин, при температуре минус 30 °С — около 70 мин, при температуре минус 40 °С — до 40 мин. Повышенная влажность воздуха практически не влияет на работу прибора.

Следует помнить, что при концентрации оксида углерода свыше 1 %, при недостатке в воздухе кислорода (концентрация менее 17 %) и при пожарах в закрытых помещениях комплект дополнительного патрона малоэффективен. В этих случаях необходимо пользоваться изолирующими дыхательными аппаратами (изолирующими противогазами).

Респираторыпредназначены для защиты органов дыхания от аэрозолей радиоактивных веществ и биологических средств. Респираторы не защищают от паров ОВТВ и газов и не обогащают вдыхаемый воздух кислородом, в связи с чем их можно использовать только в атмосфере, свободной от ОВТВ и содержащей не менее 17 % кислорода.

Респираторы представляют собой фильтрующую полумаску, снабженную клапанами вдоха и выдоха. Полумаска с помощью наголовника крепится на голове, а носовой зажим обеспечивает более герметичное прилегание полумаски в области носа. Современные респираторы выполнены на основе фильтрующего материала, предложенного в 1955 г. академиком И. В. Петряновым-Соколовым. Фильтры Петрянова представляют собой гидрофобный полимер из ультратонких волокон полихлорвиниловой, полистироловой или метилметакрилатной ткани. Эта ткань обладает большим и стойким электростатическим зарядом, притягивающим аэрозольные частицы. При увеличении скорости потока аэрозоля за счет возрастания трения заряд ткани увеличивается, что способствует лучшему удержанию частиц на фильтрах. При правильном хранении и использовании электростатический заряд на фильтрах Петрянова способен удерживаться в течение десяти лет. Хранится респиратор в полиэтиленовом пакете, гак как при намокании респиратора его фильтрующая способность и, следовательно, его защитные свойства значительно снижаются. Коэффициент проскока в респираторах не превышает 0,1 %.

Респиратор Р-2 состоит из фильтрующей полумаски и наголовника. Фильтрующая полумаска изготовлена из трех слоев материалов. Внешний слой -пенополиуретан защитного цвета, внутренний — воздухонепроницаемая полиэтиленовая пленка с вмонтированными двумя клапанами вдоха, а между пенополиуретаном и пленкой расположен слой фильтрующего материала из полимерных волокон ткани Петрянова-Соколова. Клапан выдоха размещен в передней части полумаски и закрыт снаружи экраном.

Респиратор морской РМ-2 является модификацией респиратора Р-2. Он предназначен для защиты органов дыхания от радиоактивных аэрозолей, а также от воздействия паров радиоактивного йода и полония. РМ-2 состоит из полумаскис наголовником, на которой размещены фильтрующая коробки с клапанами вдоха и выдоха и переговорное устройство.

Респиратор общевойсковой универсальный РОУ состоит из лицевой части в виде фильтрующе-сорбирующей маски с очковым узлом, которая выполняет одновременно функции лицевой части и фильтрующе-сорбирующего элемента. В отличие от респиратора Р-2 респиратор РОУ предназначен также для защиты глаз от светового излучения ядерного взрыва и органов дыхания от паров отравляющих веществ.

Изолирующие дыхательные аппараты (изолирующие противогазы)

предназначены для защиты органов дыхания, лица и глаз при наличии во внешней среде ОВТВ, которые не задерживаются фильтрующим противогазом, при полном отсутствии или недостатке кислорода в воздухе, а также при работах в очагах химического поражения в условиях высоких концентраций паров и плотностей заражения любых ОВТВ. Кроме того, изолирующие дыхательные аппараты могут использоваться при повышенном содержании в атмосфере оксида углерода (в концентрации более 1 %), при форсировании водных преград или выполнении работ на небольших глубинах.

Защитные свойства изолирующих дыхательных аппаратов не зависят от природы отравляющих и высокотоксичных веществ, радиоактивных веществ, биологических средств или от их концентрации в воздухе; они способны защищать органы дыхания от любых вредных примесей, находящихся в воздухе. Они используются для проведения спасательных работ и лечебно-эвакуационных мероприятий в очагах химического поражения, для работ с высокотоксичными и агрессивными газообразными веществами, парами и аэрозолями ОВТВ. и деятельности в условиях недостатка кислорода.

В изолирующих противогазах человек дышит газовой смесью с повышенным содержанием кислорода и углекислоты. Содержание кислорода обычно колеблется в пределах 70-90 %, а углекислого газа 2-3 %. Опасным пределом, за которым может наступить потеря сознания при выполнении физической нагрузки, считается 9-11 % кислорода во вдыхаемом воздухе. Содержание углекислого газа во вдыхаемом воздухе до 1 % практически не вызывает нарушения функции организма Нарастание углекислого газа до 2 % ведет к учащению дыхания и увеличению объема легочной вентиляции, а увеличение концентрации СО₂свыше 3 % опасно для организма человека.

По принципу обеспечения кислородом все средства защиты органов дыхания изолирующего типа делятся на пневматогены и пневматофоры.

К пневматогенам относятся изолирующие дыхательные аппараты ИП-46, ИП-46М, ИП-4, ИП-5, ИП-6, ПДА-3, в которых кислород получается химическим путем. В противогазах такого устройства дыхание осуществляется по маятниковому типу.

Изолирующие дыхательные аппараты из группы пневматогенов состоят из лицевой части, регенеративного патрона с пусковым приспособлением, дыхательного мешка и противогазовой сумки. В регенеративном патроне кислород содержится в химически связанном состоянии в виде надперекисей. Он высвобождается в процессе дыхания при взаимодействии с углекислотой и водяными парами выдыхаемого воздуха. Однако процесс развития реакции, особенно при низких температурах окружающий среды, происходит достаточно медленно, поэтому в работе пневматогенов имеется начальный период, в котором из-за медленного течения реакции не обеспечивается достаточно полная регенерация дыхательной смеси. В связи с этим, для устранения опасности, связанной с недостатком кислорода в дыхательной смеси, используется специальное пусковое устройство, предназначенное для выделения необходимого для дыхания количества кислорода в период пуска регенеративного патрона.

К пневматофорам относятся противогазы КИП-5, ИПСА и шланговый дыхательный аппарат ШДА. В приборах такого типа кислород находится в баллонах в сжатом виде.

В настоящее время на оснащение Вооруженных Сил приняты усовершенствованные образцы изолирующих дыхательных аппаратов ИП-4, ИП-4М и ИП-5. На Военно-Морском Флоте используются аппараты ИП-6, ПДА-3 и ШДА .

Изолирующий дыхательный аппарат ИП-4 предназначен только для работы на суше. Регенеративный патрон РП-4 имеет форму цилиндра, на верхней крышке которого имеется пусковое устройство винтового типа с чекой и пломбой. Шлем-маска ШИП-2б(к) состоит из корпуса с обтюратором и переговорным устройством, очкового узла и защищенной чехлом из прорезиненной ткани соединительной трубки, наглухо присоединенной к шлем-маске. Дыхательный мешок имеет форму прямоугольного параллелепипеда, защищенного каркасом из дюралюминия. Клапан избыточного давления находится в выворотном фланце мешка.

Изолирующий дыхательный аппарат ИП-5 предназначен для выхода из затонувших объектов бронетанковой техники и выполнения легких работ под водой на глубине не более 7м, но может использоваться и на суше. Регенеративный патрон РП-5 имеет форму параллелепипеда со скругленными боковыми гранями, на верхней крышке которого имеется пусковое устройство рычажного типа. Шлем-маска ШИП-М состоит из корпуса с обтюратором, очкового узла и соединительной трубки, но, в отличие от ШИП-2б(к), не имеет переговорного устройства и используется с подмасочннком. Дыхательный мешок выполнен в виде емкости кольцевой формы, внутри которой проходит трубка для соединения шлем-маски с регенеративным патроном. При работе в ИП-5 дыхательный мешок в чехле надевается вокруг шеи и крепится к нагруднику.

Изолирующий дыхательный аппарат ИП-6 является модификацией аппарая ИП-4 предназначенной для личного состава Военно-Морского Флота. От ИП-4 отличается конструкцией лицевой части и дыхательного мешка: в ИП-6 используется маска МИА-1 с переговорным устройством, регенеративный патрон защищен футляром, который крепится поясным ремнем спереди на груди, дыхательный мешок имеет дугообразную форму, находится в зашитом чехле и в положениях «наготове» и «боевом» надевается на шею сзади в виде воротника.

Портативный дыхательный аппарат ПДА-3 предназначен для экстренной защиты органов дыхания при эвакуации личного состава надводных и подводных кораблей из загазованной зоны в аварийных ситуациях, а также для выполнения кратковременных работ по предупреждению развития аварии в этих условиях. Он состоит из маски МПДА, регенеративного патрона, пускового устройства, дыхательного мешка, тештоизолятора и футляра. Маска МПДА представлена в виде корпуса с обтюратором, очкового узла, соединительной трубки, наглухо присоединенной к маске, и наголовника, имеющего пряжки для подгонки маски по размеру головы.

Шланговый дыхательный аппарат ШДА относится к пневматофорам, и используется только в составе стационарной дыхательной системы (воздух подается из корабельной системы воздуха среднего давления). Он защищает органы дыхания, глаза и кожу лица от любых вредных примесей, а также применяется при недостатке кислорода в отсеке. В состав ШДА входят лицевая часть, выполненная в форме маски МИА-1 с переговорным устройством, легочной автомат, соединительный шланг длиной 3 м, приборный ящик с крышкой, транспортная заглушка и поясной ремень.

Маска служит для изоляции органов дыхания, глаз и кожи лица от окружающей атмосферы и подвода воздуха к органам дыхания. Легочный автомат обеспечивает редуцирование и подачу воздуха к органам дыхания, а также удаление выдыхаемого воздуха в окружающую атмосферу. Шланг служит для подвода сжатого воздуха от раздаточного трубопровода стационарной дыхательной системы к легочному автомату. Поясной ремень предназначен для фиксации шланга при переводе ШДА в положение «боевое». Приборный ящик с крышкой служит для размещения и хранения ШДА на штатном месте (на каждом боевом посту).

И объема первой помощи

Мероприятия медицинской защиты	Время проведения мероприятий медицинской защиты после получения сигнала «Химическая тревога», с	Безвозвратные потери,%	Санитарные потери,%
Одевание противогаза	120	70-80	25-30
Одевание противогаза	30	50-60	15-20
Одевание противогаза, использование индивидуального противохимического пакета	30	20-25	10-15
Одевание противогаза, использование индивидуального противохимического пакета, применение антидота ФОВ для само-и взаимопомощи	30	5-10	5-10

Технические средства индивидуальной зашиты подразделяются на средства защиты органов дыхания (СИЗОД), средства защиты глаз (СИЗГ) и средства защиты кожи (СИЗК).

Средства индивидуальной защиты органов дыхания, общая характеристика

Средства индивидуальной защиты органов дыхания

Принцип

защитного

действия

Общевойсковые

Специальные

Фильтрующие

Противогаз малогабаритный ПМГ Противогаз

малогабаритный ПМГ-2 Противогаз масочный коробочный ПМК Противогаз масочный коробочный ПМК-2 Противогаз масочный коробочный ПМК-3 Респиратор Р-2 Респиратор общевойсковой универсальный РОУ

Противогаз ракетных войск универсальный ПРВ-У Противогаз ракетных войск модернизированный ПРВ-М Противогаз фильтрующий летного состава ПФЛ

Респиратор морской РМ-2

Комплект дополнительного патрона КДП

Изолирующие

Изолирующий

дыхательный аппарат ИП-

Изолирующий

дыхательный аппарат ИП-

4М

Изолирующий

дыхательный аппарат ИП-

Изолирующий дыхательный аппарат морской Pffl-6 Портативный дыхательный аппарат ГГДА-3

Шланговый дыхательный аппарат ЩЦА

Эксплуатационная характеристика

Фильтрующие и изолирующие противогазы. Факторы, снижающие бое- и трудоспособность человека, и пути уменьшения их неблагоприятного воздействия. Физиологические основы противогазовой тренировки.

Фильтрующие противогазы обеспечивают эффективную защиту личного состава от ОВ при ведении боевых действий в течение одной — двух фронтовых операций, однако длительное использование противогазов в атмосфере маскирующих дымов может привести к ухудшению их защитных и физиолого-гигиенических свойств. Шлем-маски фильтрующих противогазов защищают человека по капельно-жидким ОВ в течение 6-10 часов, а отравляющие вещества, находящиеся в парообразном состоянии, также как радиоактивные вещества и биологические средства, через резину лицевой части в боевых условиях не проникают. В то же время, лицевые части общевойсковых противогазов обладают низкими термозащитными свойствами, поэтому для защиты от светового излучения ядерного взрыва их необходимо использовать совместно со средствами индивидуальной защиты кожи. Кроме того, в условиях применения ядерного оружия поверх противогаза необходимо надевать защитные очки ОФ или ОПФ. Время надевания противогаза в зараженной отравляющими и высокотоксичными веществами, радиоактивными веществами или биологическими средствами атмосфере не должно превышать 10сек.

Противогаз ПМГ состоит из фильтрующе-поглотительной коробки ЕО-18К.

Следует помнить, что при концентрации оксида углерода свыше 1 %, при недостатке в воздухе кислорода (концентрация менее 17 %) и при пожарах в закрытых помещениях комплект дополнительного патрона малоэффективен. В этих случаях необходимо пользоваться изолирующими дыхательными аппаратами (изолирующими противогазами).

Респираторы представляют собой фильтрующую полумаску, снабженную клапанами вдоха и выдоха. Полумаска с помощью наголовника крепится на голове, а носовой зажим обеспечивает более герметичное прилегание полумаски в области носа. Современные респираторы выполнены на основе фильтрующего материала, предложенного в 1955 г. академиком И.В. Петряновым-Соколовым. Фильтры Петрянова представляют собой гидрофобный полимер из ультратонких волокон полихлорвиниловой, полистироловой или метилметакрилатной ткани. Эта ткань обладает большим и стойким электростатическим зарядом, притягивающим аэрозольные частицы. При увеличении скорости потока аэрозоля за счет возрастания трения заряд ткани увеличивается, что способствует лучшему удержанию частиц на фильтрах. При правильном хранении и использовании электростатический заряд на фильтрах Петрянова способен удерживаться в течение десяти лет. Хранится респиратор в полиэтиленовом пакете, гак как при намокании респиратора его фильтрующая способность и, следовательно, его защитные свойства значительно снижаются. Коэффициент проскока в респираторах не превышает 0,1 %.

Респиратор морской РМ-2 является модификацией респиратора Р-2. Он предназначен для защиты органов дыхания от радиоактивных аэрозолей, а также от воздействия паров радиоактивного йода и полония. РМ-2 состоит из полумаски с наголовником, на которой размещены фильтрующая коробки с клапанами вдоха и выдоха и переговорное устройство.

Изолирующие дыхательные аппараты (изолирующие противогазы)

Могут ли одним противогазом пользоваться несколько человек?

Противогазы относятся к средствам индивидуальной защиты органов дыхания. В силу ст. 221 Трудового кодекса РФ обязанность обеспечения работника средствами индивидуальной защиты (СИЗ) возложена на работодателя. При этом он должен соблюдать нормы выдачи и иные технические и нормативные требования, предусмотренные законом и подзаконными актами. Такие нормативные акты могут носить как общий, так и отраслевой характер.

Согласно п. 3 Межотраслевых правил обеспечения работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты, утвержденных приказом Минздравсоцразвития России от 01.06.2009 № 290н, под средствами индивидуальной защиты понимаются средства индивидуального пользования, используемые для предотвращения или уменьшения воздействия на работников вредных и (или) опасных производственных факторов, а также для защиты от загрязнения. Это означает, что выдаваемые средства индивидуальной защиты закрепляются за конкретным работником, что отражается в личной карточке учета (п. 13 Межотраслевых правил).

В соответствии с п. 20 Межотраслевых правил дежурные СИЗ общего пользования с учетом требований личной гигиены и индивидуальных особенностей работников закрепляются за определенными рабочими местами и передаются от одной смены другой.

Общеотраслевое законодательство не содержит правил эксплуатации конкретно противогазов, поэтому для более точного ответа на ваш вопрос требуется знать отраслевую принадлежность вашей профессии, чтобы подобрать специальные отраслевые нормы.

Например, согласно п. 7.3 Инструкции по безопасному ведению работ при разведке и разработке нефтяных, газовых и газоконденсатных месторождений с высоким содержанием сероводорода, утвержденной постановлением Госгортехнадзора РФ от 10.04.2000 № 20, к сумке изолирующего противогаза должен быть приложен паспорт и прикреплена этикетка с надписью фамилии и инициалов работника, что означает индивидуальную принадлежность данного средства индивидуальной зашиты.

Кроме этого, у работодателя могут действовать локальные нормативные акты (правила, инструкции), регулирующие порядок выдачи, эксплуатации и хранения средств индивидуальной защиты, в том числе противогазов.

Строго говоря, не существует прямого нормативного запрета на использование одного и того же противогаза несколькими работниками, но перед каждой новой эксплуатацией необходима его специальная обработка. Поэтому следует изучить инструкцию эксплуатации конкретной модели противогаза. Инструкция должна содержать правила его чистки и дезинфекции. Как правило, в этих случаях требуется полная либо частичная разборка противогаза и применение дезинфицирующего раствора. Такая инструкция обязательна к соблюдению.

Таким образом, ссылаться необходимо на указанные выше Межотраслевые правила, отраслевые нормативы соответствующего вида промышленности, локальные нормативные акты предприятия и инструкции по эксплуатации конкретной модели средства индивидуальной защиты.

Противогазы изолирующие г. Новосибирск ООО Респираторный завод

Изолирующий противогаз ИП-4М (без РП)

Описание товара
В комплект противогаза входят: лицевая часть МИА-1с чехлом,мешок дыхательный с клапаном избыточного давления, каркас, сумка, пленки незапотевающие, мембрана, манжеты утеплительные, ключ, пробка. Предназначен для защиты органов дыхания, зрения и кожи лица человека и обеспечивает нормальное дыхание практически независимо от содержания в атмосфере кислорода и вредных веществ. Маски противогазов выпускаются 3-х ростов и имеют переговорное устройство, позволяющее вести переговоры с применением технических средств.

Комплектуется сменными регенеративными патронами РП-4-01

Время защитного действия при нагрузке — не менее 40 минут, в состоянии покоя — 180 минут.

Масса — 2,2 кг.

Гарантийный срок хранения изолирующего противогаза ИП-4М (без регенеративного патрона) — 5 лет.

Изолирующий противогаз ИП-4 МК с РП-7Б

Описание товара
Предназначен для защиты органов дыхания, глаз и кожи лица от любых вредных примесей в воздухе независимо от их концентрации, а также для работы в условиях недостатка кислорода в воздухе. Противогаз ИП-4МК используется в непригодной для дыхания атмосфере, в том числе содержащей хлор (до 10%), аммиак, сероводород. Комплектуется регенеративными патронами в количестве 5 штук. Может применяться вместе с защитным костюмом. Принцип работы основан на выделении кислорода из химических веществ при поглощении углекислого газа и влаги, выдыхаемых человеком.Маска противогаза снабжена переговорным устройством, что обеспечивает ведение переговоров при работе в противогазе. Противогазы ИП-4 МК надёжно работают в интервале температур от -40° до +50°С.

Изолирующий противогаз состоит из лицевой части, регенеративного патрона, дыхательного мешка и сумки. Маска противогаза снабжена переговорным устройством, что обеспечивает ведение переговоров при работе в противогазе. Кроме того, в комплект входят незапотевающие плёнки и по желанию потребителя могут поставляться утеплительные манжеты.

Лицевая часть предохраняет органы дыхания от воздействия окружающей среды, направляет выдыхаемый воздух в РП и подводит очищенную от углекислого газа и обогащённую кислородом газовую смесь к органам дыхания, а также защищает глаза и лицо. Запас кислорода в РП-4 позволяет выполнять работы в изолирующем противогазе при тяжёлых физических нагрузках в течении 45 мин, при средних — 70 мин, а при лёгких и в состоянии относительного покоя — 3 часа. Непрерывно работать в изолирующих противогазах со сменой РП-4 допустимо 8 часов. Повторное пребывание в них разрешается только после 12 — часового отдыха. Периодическое пользование противогазом — по 3-4 часа ежедневно в течение 2 недель.

Изолирующий противогаз ИП-6

Описание товара
Назначение и принцип действия дыхательного аппарата ИП-6 аналогичны назначению и принципу действия изолирующих противогазов ИП-4 и ИП-4 М.
В комплект дыхательного аппарата ИП-6 входят: сумка, незапотевающие пленки; футляр с паспортом; пакет из полимерной пленки. Назначение составных частей дыхательного аппарата ИП-6 аналогично назначению составных частей изолирующих противогазов ИП-4 и ИП-4 М. Регенеративный патрон РП-6 изолирующего противогаза при хранении закрыт заглушками и опломбирован. Маркировка РП-6 изолирующего противогаза соответствует маркировке на РП-4. Для герметизации узла соединения регенеративного патрона и дыхательного мешка изолирующего противогаза применяют пробку, прикрепленную к пряжке плечевого ремня.
Футляр предназначен для защиты регенеративного патрона от повреждений и предохранения кожных покровов от ожогов при контактах с разогревающимся при работе изолирующего противогаза регенеративным патроном. Сумка изолирующего противогаза ИП-6 имеет форму прямоугольного параллелепипеда. Крышка застегивается на кнопки. Внутри сумки имеется карман для коробки с НП (НПН). Время работы в изолирующем противогазе ИП-6 определяется физической нагрузкой и температурой окружающей среды. Изолирующий противогаз ИП-6 надежно работает при температуре от -20 до +50°С. Для предохранения стекол очков от запотевания в изолирующем противогазе ИП-6 необходимо использовать НП.

Регенеративный патрон РП-4-01

Описание товара
Предназначен для снаряжения изолирующих проивогазов ИП-4М, ИП-4МК и ИП-4МР. Регенеративный патрон РП-4 (РП-4-01, РП-4Р) обеспечивает получение кислорода для дыхания, а также поглощение углекислого газа и влаги из выдыхаемого воздуха.
Принцип работы регенеративного патрона основан на выделении кислорода из химических веществ при поглощении углекислого газа и влаги, выдыхаемых человеком. Корпус патрона снаряжен регенеративным продуктом, в котором установлен пусковой брикет. Серная кислота, выливающаяся при разрушении встроенной ампулы, разогревает регенеративный продукт, и тем самым интенсифицирует его работу. Кроме того, пусковой брикет обеспечивает выделение кислорода, необходимого для дыхания в первые минуты.
Запас кислорода в регенеративном патроне РП-4 позволяет выполнять работы в изолирующем противогазе при тяжелых физических нагрузках в течение 45 мин, при средних — 70 мин, а при легких и в состоянии относительного покоя — 3 часа. Непрерывно работать в изолирующих противогазах со сменой регенеративного патрона РП-4 допустимо 8 часов.

Регенеративный патрон РП-5М

Описание товара
Регенеративный патрон РП-5М (к изолирующему противогазу ИП-5)

Габаритные размеры мм — 197 x 73 x 256

Масса — кг 2,6

Гарантийный срок хранения — 7 лет

Регенеративный патрон РП-6

Описание товара
Регенеративный патрон РП-6 к изолирующему противогазу ИП-6, обеспечивает получение кислорода для дыхания, а также поглощение углекислого газа и влаги из выдыхаемого воздуха.
Для герметизации узла соединения регенеративного патрона и дыхательного мешка применяют пробку, прикрепленную к пряжке плечевого ремня. Футляр предназначен для защиты регенеративного патрона от повреждений и предохранения кожных покровов от ожогов при контактах с разогревающимся при работе регенеративным патроном.
Регенеративный патрон РП-6 при хранении закрыт заглушками и опломбирован. Маркировка РП-6 соответствует маркировке на РП-4.

Габаритные размеры мм — диам. 108 x 222

Масса -1,4 кг

Гарантийный срок хранения — 7 лет.

русских / советских противогазов | donordie

OPF Фотохромные защитные очки от вспышки

Годы использования: На протяжении 1980-х годов. Этот образец был произведен в первом квартале (с января по март) 1984 года.

Используется: Military

Изготовлено: Данный образец изготовлен в Саратове.

Псевдонимы: N / A

Описание: Очки OPF (ОПФ) представляли собой защитные очки от вспышек, в которых использовались линзы из зеленого фотохромного стекла (то есть эти линзы темнели под воздействием света достаточной и определенной интенсивности / длины волны).Эти очки использовались советскими военными при работе с ситуациями, связанными с ядерными вспышками высокой интенсивности, и, как было замечено, их носили с защитным костюмом ОКЗК наряду с другими элементами (включая костюм КЗС).

Колпачок OKZK соединяется с соответствующим ошейником с помощью системы кнопок. Две двусторонние «створки» воротника также удерживаются вместе по средней линии с помощью аналогичной системы. Отверстие на левой стороне воротника позволяло фильтру проходить через соответствующую маску (обычно PMK) и подключаться к ней.

Головной убор ОКЗК может использоваться с рядом различных средств защиты, включая: респиратор ПМК; респиратор-полумаска R2; различные респираторы «шлемного типа» и, как упоминалось ранее, защитные очки OPF.

Подобно другому защитному снаряжению того времени, очки OPF сделаны из черной резины с тиснением соответствующей производственной информации. Мои очки были произведены в первом квартале 1984 года в городе Саратов (обозначается буквой «C») и имеют размер 2 (на что указывает маркировка под правой линзой и между обеими линзами соответственно).Очки были изготовлены двух размеров: 1 и 2. Эта пара очков была также второй и окончательной формы.

Очки крепятся к голове регулируемым ремнем из трех ремней. 2 горизонтальных ремешка соединены с зелеными пластиковыми компонентами, которые обеспечивают проход пользователя в уши, что, возможно, позволяет использовать средства защиты слуха, такие как наушники. Резина ремня похожа на советские респираторы, грубая на ощупь, увеличивает трение и предотвращает соскальзывание с головы.

Обозначение очков нанесено на левом «вентиляционном отверстии» и относится либо к типу «ОПФ», либо к типу «ОФ». При сравнительном взгляде они практически идентичны, хотя их линзы по-разному реагируют на изменения интенсивности света и возвращаются к своим нормальным цветам с разной скоростью.

Очки выпущены в пластиковом корпусе зеленого цвета, который отличается простотой и прочностью конструкции. Пластиковые компоненты удерживаются вместе кожаными петлями, которые приклепываются к основной конструкции и закрываются кожаным ремешком, который служит застежкой.Этот ремешок также может использоваться для крепления чемодана к снаряжению солдата, что облегчает его переноску. В комплект также входили протирочная ткань и 2 вставки против запотевания.

Клапан сброса давления — обзор

Многие анестетики подавляют дыхание, что может привести к гиперкапнии, гипоксии и ацидозу. Чтобы поддерживать концентрацию углекислого газа и кислорода в крови на нормальном уровне, часто требуется вспомогательная вентиляция легких. Если грудная полость открыта, нормальные механизмы раздувания легких нарушаются, и обычно необходимо искусственно вентилировать легкие животного.Нет необходимости использовать механический вентилятор при условии, что используется подходящая анестезиологическая дыхательная система (см. Главу 1), но использование вентилятора часто бывает более удобным, чем ручная вентиляция. Механический вентилятор часто позволяет точно контролировать продолжительность вдоха и выдоха, объем газа, поступающего в легкие, и давление, достигаемое в дыхательных путях во время вдоха. Нет необходимости вводить агент NMB для проведения искусственной вентиляции легких, но, если животное не подвергается глубокой анестезии или гипервентиляции, вызывающей гипокапнию, могут возникать спонтанные дыхательные движения, которые могут мешать вентиляции и хирургическому вмешательству.

Механические вентиляторы

Вентиляторы для использования с животными могли быть либо специально разработаны для этих видов, либо могут быть адаптированы из их первоначального использования в качестве вентиляторов для людей (таблица 3.2). Вентиляторы предназначены для обеспечения контролируемой вентиляции легких животных за счет приложения периодического положительного давления в дыхательных путях. Это может быть достигнуто либо путем подачи газа непосредственно в дыхательную систему анестезии, либо косвенно путем сжатия дыхательного мешка или сильфона, которые, в свою очередь, доставляют газ животному.

Таблица 3.2. Рекомендуемая скорость вентиляции для лабораторных животных

Виды	Дыхание (мин)
Свинья, собака (<20 кг)	15–25
Свинья (> 20 кг), овца (> 20 кг), собака (> 20 кг)	10–15
Приматы (> 5 кг)	20–30
Мартышки	40–50
Кошка и кролик (1–5 кг)	25–50
Морская свинка	50–80
Крыса	60–100
Другие мелкие грызуны	80–100

Обычно требуется дыхательный объем 10 мл / кг.По возможности, адекватность вентиляции следует оценивать путем мониторинга концентрации углекислого газа в конце выдоха или анализа газов артериальной крови.

Было разработано множество методов для управления подачей газа пациенту и определения моделей потока газа и давления газа, возникающих во время вентиляции. Можно было подумать, что все, что требовалось от аппарата ИВЛ, — это подавать необходимый объем газа в легкие с заданной скоростью. Однако, поскольку характеристики легких пациента, изменения сопротивления дыхательных путей и утечки в анестезиологической дыхательной системе могут влиять на объем подаваемого газа, были разработаны различные методы прекращения вдоха.

В основном есть только два способа подачи газа во время вдоха. Аппарат ИВЛ может подавать газ с заданным давлением: давление определяется аппаратом, но характеристики дыхательных путей пациента будут влиять на объем подаваемого газа; это потому, что давление, достигаемое в дыхательных путях, зависит от сопротивления потоку, создаваемого легкими пациента. Если вентилятор настроен на достижение заданного давления, оно будет достигнуто раньше и будет подаваться меньше газа, если легкие пациента обеспечивают более высокое сопротивление потоку.

Напротив, вентилятор может быть настроен на создание фиксированного режима потока, на который не будут влиять характеристики легких пациента. В этих условиях поток газа будет постоянным, но давление, возникающее в дыхательных путях, будет варьироваться в зависимости от характеристик легких пациента.

Важно понимать, как эти два типа вентиляторов, называемые «генераторами давления» и «генераторами потока» соответственно, переключаются или переключаются от вдоха к выдоху.Этого можно добиться несколькими способами, но наиболее часто используемый метод в аппаратах искусственной вентиляции легких для животных — это циклическое изменение времени. Здесь переход к истечению срока происходит по истечении заданного времени и не зависит от изменений в легких пациента. Если используется вентилятор с временным циклом, давление, развиваемое в легких, поток газа и подаваемый объем могут изменяться. Фактические значения этих переменных будут зависеть как от характеристик пациента, так и от того, является ли вентилятор генератором давления или потока.Если мощность аппарата ИВЛ очень велика по сравнению с сопротивлением легких пациента, то, несмотря на то, что он цикличен по времени, аппарат ИВЛ на самом деле может выдавать заданный объем во время вдоха.

Альтернативой временному циклу является определение объема газа, который должен быть доставлен во время вдоха, на основе расчетного дыхательного объема животного и изменения от вдоха к выдоху, когда этот объем был доставлен. Напротив, переключение может быть инициировано не при подаче фиксированного объема газа, а при достижении заданного давления в дыхательных путях.

После того, как легкие надуваются и начинается выдох, необходимо использовать какой-то механизм для запуска вдоха. На практике используются только два метода: либо переключение может произойти через фиксированное время, либо после того, как давление в дыхательных путях упадет до заданного уровня.

Очевидные осложнения, связанные с конструкцией аппарата ИВЛ, действительно влияют на пациента. Например, если доставляется фиксированный дыхательный объем, утечки в дыхательной системе с анестезиологом не компенсируются, поэтому при наличии утечек объем газа, фактически поступающего в легкие, падает.Вентилятор, настроенный на подачу газа до достижения заданного давления, компенсирует утечки в анестезиологической дыхательной системе, но увеличение сопротивления дыхательных путей животного приведет к падению дыхательного объема, подаваемого в легкие. Вентиляторы, которые доставляют газ с фиксированным потоком с высоким генерирующим давлением и которые циклически меняются по времени или по объему, не подвержены изменениям в легких пациента, но они могут создавать избыточное давление в дыхательных путях.

При выборе аппарата ИВЛ для лабораторных животных наиболее важным фактором, который следует учитывать, является возможность вентиляции большого количества животных.Следует подчеркнуть, что для успешной доставки малых дыхательных объемов (например, менее 50 мл) часто требуется герметичная анестезиологическая дыхательная система и минимальная податливость компонентов дыхательной системы, таких как соединительные трубки. Дополнительные функции, которые могут потребоваться, — это возможность применять PEEP (положительное давление в конце выдоха) и устройство для увлажнения газов. Также важно выбрать машину, которая проста в использовании, надежна и проста в обслуживании. Автор лично отдает предпочтение подходящему многоцелевому аппарату ИВЛ — аппарату ИВЛ Merlin (Vetronic Services, Приложение 4) (Рис.3.1), который может обеспечивать широкий диапазон дыхательных объемов от 50 до 800 мл. Для мелких грызунов аппараты ИВЛ Kent Scientific (см. Приложение 4) универсальны и могут вентилировать животных весом от 10 до 500 г (рис. 3.2).

Рисунок 3.1. Аппарат ИВЛ Merlin подходит для животных с массой тела более 1 кг.

Рисунок 3.2. Вентилятор для небольших грызунов Mouse vent (Kent Scientific).

Важным практическим соображением является то, что некоторым вентиляторам требуется источник сжатого газа для обеспечения приводной мощности для вентилятора.Если имеется трубопроводная подача газа, то это не представляет особой проблемы. Если для привода аппарата ИВЛ используются небольшие газовые баллоны, то во время длительного наркоза может потребоваться большое количество баллонов, даже если они используются на относительно небольшом животном. Поскольку движущий газ не достигает легких животного, одним из возможных решений является компрессор, доставляющий медицинский воздух. В качестве альтернативы можно использовать большой баллон со сжатым воздухом в качестве рабочего газа. Если ни одно из этих решений не представляется практически осуществимым, то требуется вентилятор с механическим приводом.Большинство этих вентиляторов предназначены для вентиляции животного либо комнатным воздухом, либо газом, подаваемым из наркозного аппарата. Если газ подается из наркозного аппарата, важно, чтобы в дыхательную систему был включен предохранительный клапан между притоком свежего газа и вентилятором, чтобы предотвратить чрезмерное раздувание легких животного. Большинство аппаратов ИВЛ, разработанных для клинического использования, обладают этой очень желательной функцией.

Практические соображения

Контролируемая вентиляция обычно требует установки эндотрахеальной трубки или, если животное не предназначено для выздоровления, может быть выполнена трахеостомия и канюлирована трахея.Вентиляция с использованием маски для лица обычно неэффективна из-за сложности подбора подходящей маски и риска вздутия живота, что может помешать дыхательным движениям. Однако этот подход был описан на крысах (Rindfield & McBrian, 2012). Хотя после наложения ларингеальной маски можно помочь вентиляции, это не рекомендуется для чего-либо, кроме краткосрочной респираторной поддержки.

Аппарат ИВЛ должен быть подключен к животному с помощью подходящей дыхательной системы.Для более крупных видов можно использовать системы, описанные в главе 1, но часто предпочтительнее использовать круговую систему из-за необходимости гораздо меньшего расхода газа. Маленькие животные (менее 500 г) часто подключаются к вентиляторам с помощью простого Y-образного соединителя и пластиковых трубок, соединенных с портами вдоха и выдоха вентилятора. В аппарат ИВЛ подается свежий газ либо просто из комнатного воздуха, либо, предпочтительно, с газовой смесью из наркозного аппарата. При использовании вентиляторов, предназначенных для мелких грызунов, ознакомьтесь с инструкциями производителя относительно способов подключения подачи свежего газа.В некоторых аппаратах ИВЛ можно создать избыточное давление, если между подачей анестезирующего газа и аппаратом ИВЛ не будет установлен отдельный предохранительный клапан. Один из простых способов добиться этого — разместить стандартный запорный клапан и дыхательный мешок на выходе газа наркозного аппарата и подключить его к входному отверстию аппарата ИВЛ. Скорость потока газа из наркозного аппарата должна быть равна только минутному объему животного (см. Главу 1, раздел «Тридальный и минутный объем»), но часто бывает трудно установить его точно, поэтому подается немного больше газа, чем необходимо. .Это приведет к постепенному надуванию резервуара. Это можно предотвратить от переполнения путем незначительной регулировки расхода или частичного открытия запорного клапана.

Помните, что если используется ингаляционный анестетик, изменение настройки испарителя не приведет к немедленному изменению концентрации анестетика, доставляемого животному, из-за смешивания с газом в дыхательном мешке. Чтобы ускорить этот процесс, полностью откройте запорный клапан, опорожните мешок, сжав его, а затем снова закройте клапан.Эту же технику следует использовать с более крупными животными и системами кругового дыхания.

Для вентиляции животного сначала рассчитайте необходимый дыхательный объем (приблизительно 7–10 мл / кг массы тела) и выберите подходящую частоту дыхания. Как правило, уровень немного ниже, чем нормальный уровень покоя в сознании, является адекватным. Предлагаемые начальные скорости вентиляции приведены в таблице 3.2. Этот процесс может быть более сложным, поскольку некоторые аппараты ИВЛ не предоставляют прямых настроек для этих переменных.Если настройка дыхательного объема не предусмотрена, то в аппарате ИВЛ должны быть настройки для времени вдоха и скорости потока на вдохе. Начиная с

TidalVolume = время вдоха × скорость вдоха

Можно рассчитать необходимый дыхательный объем. Установка этих переменных может также изменить частоту дыхания, поскольку

Частота дыхания (дыхание в минуту) = 60 вдоха + время выдоха

Отдельные элементы управления для времени вдоха и выдоха могут быть недоступны; некоторые аппараты ИВЛ имеют контроль только для времени вдоха, а другой — для соотношения вдох / выдох (I: E).Во время прерывистой вентиляции с положительным давлением (IPPV) сердце и крупные вены грудной клетки сжимаются во время вдоха, в отличие от отрицательного давления, которое возникает в грудной клетке во время вдоха при спонтанной вентиляции. Положительное давление, создаваемое во время IPPV, может снизить сердечную деятельность и вызвать падение артериального давления. Чтобы уменьшить этот эффект, вдох должен быть завершен как можно быстрее, но не должен быть слишком быстрым, так как это может привести к высокому давлению в дыхательных путях.Обычно соотношение I: E устанавливается равным 1: 2, но соотношение 1: 3 и 1: 4 часто вызывает меньшее угнетение сердца при сохранении инфляционного давления ниже 20 см вод. Ст.

После настройки скорости и дыхательного объема, а также соотношения I: E (если возможно) установите максимальное давление вдоха — оно должно быть менее 15 см водяного столба для мелких животных и не должно превышать 25 см водяного столба в большинстве случаев.

Для контроля внутреннего давления, если аппарат ИВЛ не оборудован датчиком давления, поместите иглу на инспираторную сторону анестезиологической дыхательной системы и прикрепите ее к датчику давления.Помимо проверки отсутствия избыточного давления, путем установки соответствующих ограничений на датчике давления, он может действовать как предупреждение, если животное отключится от дыхательной системы или возникнет сбой в работе вентилятора.

Когда грудная клетка открыта, легкие полностью разрушаются, и для предотвращения этого многие аппараты ИВЛ позволяют поддерживать положительное давление в конце выдоха (PEEP). Для мелких животных обычно требуется очень низкое давление, от 1 до 5 см водяного столба.ПДКВ может применяться либо с помощью специальной функции на некоторых аппаратах ИВЛ, либо путем присоединения клапана ПДКВ к аппарату ИВЛ. В некоторых моделях вентиляторов для грызунов (например, в модели с циклическим циклом объема Гарвардского университета) ПДКВ может быть достигнуто простым погружением конца трубки от порта выдыхаемого газа в воду на несколько сантиметров.

Если миорелаксант не используется для предотвращения спонтанных дыхательных движений, они могут возникать и мешать дыхательным циклам, производимым аппаратом ИВЛ.Один из методов, который часто может уменьшить или устранить эти спонтанные движения, — это увеличить частоту дыхания примерно на 50% и слегка проветрить животное в течение нескольких минут. Затем частота дыхания может быть снижена медленно, и у многих животных любые спонтанные движения останутся подавленными или будут происходить синхронно с вентилятором.

Настройка IPPV и управление ею может показаться сложной задачей, но она особенно полезна при длительной анестезии (> 1 часа). Многие ветеринарные или медицинские анестезиологи должны быть в состоянии дать квалифицированный совет.После того, как будут установлены некоторые простые протоколы, IPPV станет относительно простой техникой для освоения. Дагдейл (2007) рекомендует статью, в которой содержится прямое описание IPPV для ветеринарной практики.

Fuld gas dk — prv, s, tsjensen6gmailcom

Fuld gas dk — prv, s, tsjensen6gmailcom — Бесплатное хардкорное видео, хардкорное видео бесплатно, порно видео harcore
