Ракетный комплекс «Точка-У»: технические характеристики. Справка

Комплекс был официально принят на вооружение Советской Армии в 1976 году, хотя серийное производство ракет началось в 1973 году. Кодовое обозначение по классификации НАТО – SS 21 Scarab A.

Модернизированный ракетный комплекс получил наименование «Точка-У» (обозначение НАТО — Scarab B) и стал поступать в войска в 1989 году.

Ракетный комплекс «Точка-У» предназначен для поражения точечных малоразмерных целей (наземных средств разведывательно ударных комплексов, пунктов управления, стоянок самолетов и вертолетов, резервов, хранилищ боеприпасов, топлива и др.) в глубине обороны противника.

Организационно комплекс может входить в состав мотострелковой (танковой) дивизии, а также отдельных бригад (по 2 3 дивизиона). Каждый ракетный дивизион имеет 2—3 стартовые батареи по 2-3 пусковые установки.

Состав комплекса:

– ракета одноступенчатая, управляемая на всей траектории, с неотделяемой боевой частью;
– система управления инерциальная;

– самоходная пусковая установка;
– транспортно заряжающая машина;
– автоматизированная контрольно испытательная машина;
– машина технического обслуживания;
– комплект арсенального оборудования;
– учебные средства.

Основные тактико-технические характеристики:

Дальность стрельбы, км: минимальная – 15; максимальная –120
Точность стрельбы – высокая
Стартовая масса, кг – 2010
Время подготовки к пуску, мин: из готовности №1 – 2; с марша – 16
Масса пусковой установки (с ракетой и расчетом), кг – 18145
Максимальная скорость передвижения ПУ, км/час: по шоссе – 60; на плаву – 8
Запас хода боевых машин по топливу (с полной загрузкой), км – 650
Технический ресурс боевых машин, км – 15000
Экипаж – 3 человека
Температурный диапазон эксплуатации, град. С: от 40 до +50
Срок эксплуатации, лет: не менее 10, из них 3 года в полевых условиях

Боевые части ракеты:

тип – кассетная, осколочно-фугасная
масса, кг – 482

Комплекс «Точка-У» активно использовался федеральными силами для уничтожения военных объектов в Чечне, а также применялся во время боевых действий в Южной Осетии 8-12 августа 2008 года.

Материал подготовлен на основе информации открытых источников

9К79-1 Точка-У

Тактический ракетный комплекс

9К79-1 «Точка-У» с ракетами 9М79-1 разработан КБ машиностроения (г. Коломна), главный конструктор — С.П. Непобедимый. Модернизация комплекса «Точка» с целью увеличения дальности действия и улучшения точности начата в 1984 г. Изменения коснулись состава топлива ракетного двигателя, модернизиции приборов управления, незначительно изменена конструкция ракеты.

Испытания модернизированного комплекса «Точка-У» проводились на полигоне Капустин Яр с августа 1986 г. по сентябрь 1988 г. Климатические испытания проводились в 1989 г. в Забайкальском и Туркестанском ВО.

Комплекс 9К79-1 «Точка-У» принят на вооружение в 1989 г., серийное производство ракет развернуто на Воткинском машиностроительном заводе в этом же году. Комплекс «Точка-У» может применять ракеты комплекса «Точка».

Западное наименование комплекса 9К79-1 «Точка-У» — SS-21B SCARAB-B.

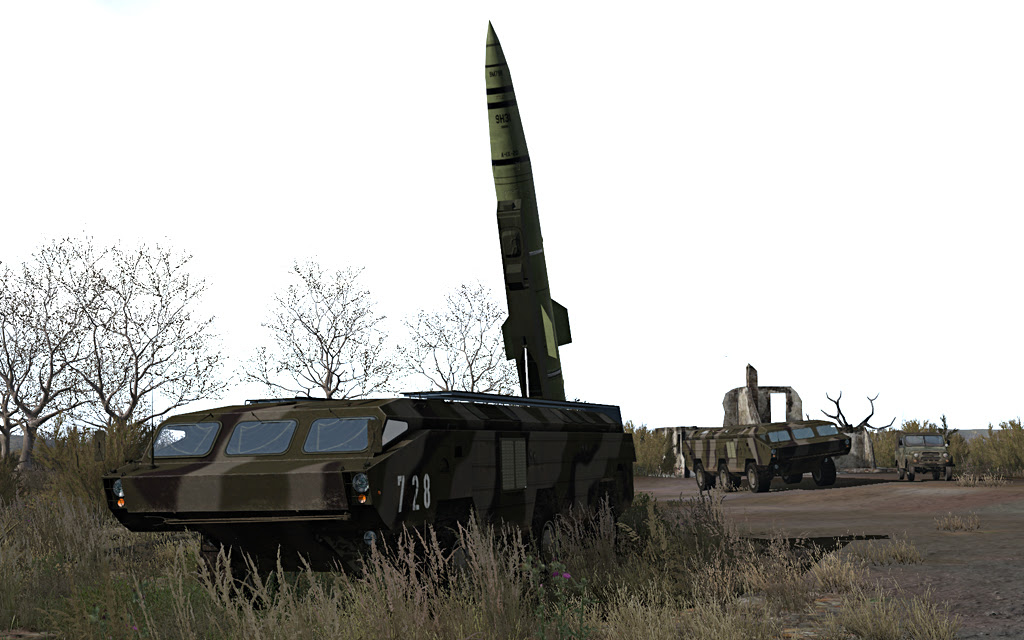

Пусковые установки комплексов 9К79-1 «Точка-У» в стартовом положении (http://mil.ru)

Ракетные комплексы «Точка» и «Точка-У» в ВС России

Ракетные комплексы «Точка» были основным вооружением частей ракетных войск Сухопутных войск Вооруженных Сил России на протяжении более, чем 20 лет.

По состоянию на 1991 год в составе вооруженных сил СССР было 300 ракетных комплексов «Точка» и «Точка-У». В составе Российской армии по состоянию на 2009 год было 140 комплексов «Точка» и «Точка-У» объединенных в 11 ракетных бригад и 2 отдельных ракетных дивизиона. К 2018 году в ходе перевооружения ракетных бригад на новые ракетные комплексы 9К720 «Искандер-М» количество комплексов «Точка» и «Точка-У» значительно сократилось.

Состав батареи комплекса

— 2 самоходных пусковых установки 8П129М;
— 2 транспортно-заряжающих машины 9Т218;
— 2 транспортные машины 9Т238;
— 1 автоматизированная контрольно-испытательная машина (АКИМ) 9В819-1 или 9В819М или 9В820;
— 1 машина техобслуживания 9В844 (шасси ЗИЛ-131) — для проверок аппаратуры СПУ и АКИМ;
— 1 командно-штабная машина Р-145БМ на шасси БТР-60.

ТТХ ракетного комплекса «Точка-У»

Длина ракеты - 6407 мм
Диаметр ракеты - 650 мм
Размах крыла – 1440 мм
Масса ракеты - 2010 кг
Масса ракетного блока - 1528 кг
Масса топлива - 1006 кг
Масса БЧ - 480 кг

Дальность действия - 20 - 120 км
Скорость полета - 1036 м/с
Высота траектории максимальная - 26000 м

КВО - 10-250 м

Семейство ракет «Точка» и прототипы В-611 / В-614
(http://militaryrussia. ru).

Боевое оснащение

Ракеты 9М79-1 "Точка-У" могут оснащаться следующими типами боевого оснащения:
- ядерная боевая часть (БЧ) малой мощности 9Н39;
- ядерная боевая часть особой важности;
- фугасная БЧ 9Н123Ф-1;
- кассетная 9Н123К-1;
- противорадиолокационная БЧ 9Н123Ф-Р.

Ракета 9М79-1 «Точка-У» (http://mil.ru)

Система управления и наведение

Система управления автономная инерциальная с использованием командно-гироскопического прибора 9Б64 (разработан НПО Электромеханики, г.Миасс), дискретно-аналогового вычислительного устройства 9Б65 (ДАВУ), блока бортовой автоматики 9Б66, блока управления турбогенератором 9Б150 и датчика угловых скоростей и ускорения ДУСУ-1-30В;

Управление ракетой осуществляется с помощью аэродинамических решетчатых рулей  на начальном и конечном этапах полета, на активном участке траектории синхронно (на одном валу) с аэродинамическими задействуются так же вольфрамовые газодинамические рули.  На конечном этапе траектории ракета по команде радиодатчика высоты совершает пикирование на цель под углом 80 град. Для подрыва БЧ над землей используется лазерный датчик.

Модификации:

Ракетный комплекс 9К79-1 «Точка-У» — усовершенствованный вариант комплекса «Точка» с обратной совместимостью по ракетам (может применять ракеты комплекса «Точка»).

Ракетный комплекс 9К79М «Точка-М» — несостоявшийся проект глубокой модернизации ракетного комплекса.

«Новый оборонный заказ. Стратегии»

БАСТИОН, BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF WEAPONS, MILITARY EQUIPMENT

ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У»
TACTICAL MISSILE COMPLEX 9K79-1 «TOCHKA-U»

07.03.2018

На полигоне Постоялые дворы в Курской области военнослужащие подразделений радиационно-химической и биологической (РХБ) защиты Западного военного округа отработали задачи по прикрытию стартовых позиций пусковых установок «Точка-У» от средств воздушной разведки и дальнобойных орудий условного противника.

Специалисты РХБ защиты провели постановку аэрозольных завес и скрыли электромагнитное излучение. Для маскировки позиций применялась термодымовая аппаратура (ТДА-3), позволяющая создать сплошную аэрозольную завесу длиной более одного километра и поддерживать режим защиты от средств разведки от 4 до 8 часов.
Под прикрытием дымовой завесы расчеты тактического ракетного комплекса «Точка-У» отработали практические задачи по смене стартовой позиции после проведения электронных пусков ракет.
Всего в ходе полевого выхода приняли участие более 500 военнослужащих и было задействовано около 100 единиц военной и специальной техники.
Пресс-служба Западного военного округа

ВОЕННЫЕ УЧЕНИЯ РОССИИ

23.03.2018

Расчеты тепловых машин ТМС-65Д батальона специальной обработки войск радиационной химической и биологической защиты (РХБЗ) Западного военного округа (ЗВО), дислоцированные в Курской области, отработали практические действия по очистке РХБ заражения пусковых установок оперативно-тактического ракетного комплекса (ОТРК) «Точка-У» в ходе специального учения на полигоне Маршал Жуков.

«По замыслу учения расчеты ОТРК «Точка-У» провели условные пуски ракет по объектам инфраструктуры и командным пунктам «противника». В ходе выполнения огневых задач дивизион был атакован высокоточными ракетами противника. Рота постановки термодымовой завесы с помощью машин ТДА-3 на 4 часа скрыла смену стартовых позиций ракетчиков в инфракрасном спектре, закрыв от авиационных средств поражения действия расчетов ОТРК «Точка-У» на площади более 5 квадратных километров», –– рассказал начальник войск РХБ защиты ЗВО генерал-майор Михаил Чернышев.
После выхода из района и смены стартовой позиции посты РХБ наблюдения и расчеты машин радиационной и химической разведки РХМ-6 на базе БТР-80 провели разведку местности и осуществили дозиметрический и химический контроль территории, а также дистанционно обнаружили условную зону заражения на маршруте следования колонны техники.

«Для отработки огневых задач расчеты тепловых машин ТМС-65Д и АРС-14 организовали вывод техники в пункты дезактивации и дегазации вооружения и военной техники, покинувшей район условного химического заражения и обработали термической струями зараженную технику», –– пояснил Михаил Чернышев.

Всего в плановом специальном учении РХБ защиты в Курской области приняли участие более 500 военнослужащих от подразделений РХБ защиты и ракетных войск и артиллерии ЗВО, было задействовано около 120 единиц военной и специальной техники.
Пресс-служба Западного военного округа

ВОЕННЫЕ УЧЕНИЯ РОССИИ

16.04.2018

В Курской области расчеты оперативно-тактического ракетного комплекса «Точка-У» общевойсковой армии Западного военного округа (ЗВО) в рамках планового командно-штабного учения были подняты по учебной тревоге.

Дивизионы совершили марш на штатной технике в район боевого предназначения с выполнением мероприятий по маскировке перемещения и светомаскировке в темное время суток. При совершении марша военнослужащие отработали задачи по отражению нападения разведывательной группы условного незаконного вооруженного формирования и преодолели условно зараженные участки местности.
По прибытию в заданный район расчеты выполнили нормативы по обустройству позиций, развертыванию оперативно-тактических комплексов, определению данных для ракетной стрельбы.

Помимо этого, были проверены навыки военнослужащих по переводу комплексов из походного положения в боевое, перегрузке габаритно-весовых макетов с транспортно-заряжающей машины на пусковую установку, а также отработали задачи по организации охраны и обороны комплексов на пусковых позициях.
После подтверждения координат цели ракетчики провели учебные (электронные) пуски ракет, нанеся групповой ракетный удар по позициям полевого аэродрома армейской авиации «противника», находящийся на удалении около 60 километров.
Пресс-служба Западного военного округа

ВОЕННЫЕ УЧЕНИЯ РОССИИ

08.06.2018

Сирийские военные показали готовые к нанесению ракетного удара оперативно-тактические комплексы «Точка-У». Это оружие — сравнительно новое в сирийском конфликте. Первые факты его применения стали известны лишь в начале 2016 года. До этого правительственные войска активно били по террористам более старыми «Точками». Счет запущенных ракет идет на десятки.
Модернизированный вариант отличается более высокой дальностью: 120 км против 70. По сравнению с более ранними версиями, значительно повышены характеристики точности. Масса боевой части достигает 480 кг.
Большим преимуществом ОТРК является высокомобильная плавающая пусковая установка с механизацией всех процессов подготовки к старту. В результате экипаж составляет всего 4 человека.
В настоящее время в Российской армии «Точки У» заменяются гораздо более совершенными «Искандерами», которые также, по некоторым данным, прошли успешную обкатку в Сирии.
Вестник Мордовии

ВОЙНА В СИРИИ

17.03.2019

Обнародованы первые результаты расследования о применении Украиной в Донбассе «Точки-У».
Украинская армия за период военного конфликта в Донбассе 13 раз применяла тактические ракетные комплексы «Точка-У» против мирного населения региона, сообщил представитель общественной организации «Справедливая защита» Иван Копыл на брифинге в Донецком агентстве новостей.
«Общественная организация «Справедливая защита» совместно с общественной организацией «Мемориал» из ЛНР проводит расследование по тринадцати случаям обстрелов Вооруженными силами Украины гражданских объектов с применением ракетных комплексов «Точка-У», повлекших гибель пятерых и ранение семнадцати мирных жителей Донбасса», — сказал Копыл.

Отмечается, что пять случаев «применения украинскими войсками оружия неизбирательного действия были зафиксированы в Донецкой Народной Республике, восемь – в Луганской». Ракетные удары были в августе-сентябре 2014 и феврале 2015 годов.
22 августа 2014 года был нанесен ракетный удар по Ровенькам в ЛНР. Под огонь попала юго-западная часть города. Погибли четыре мирных жителя. Второй случай использования ТРК «Точка-У» зафиксирован 4 сентября в Харцызске (ДНР). В зоне поражения оказались городской парк и стадион. В результате атаки один человек погиб, четверо получили ранения. Сообщается, что в обоих случаях найдены улики – фрагменты ракеты с маркировочными обозначениями.
Все материалы впоследствии будут переданы в Европейский суд по правам человека в Страсбурге и Международный уголовный суд в Гааге.
ДАН

ОБНАРОДОВАНЫ ПЕРВЫЕ РЕЗУЛЬТАТЫ РАССЛЕДОВАНИЯ О ПРИМЕНЕНИИ УКРАИНОЙ В ДОНБАССЕ «ТОЧКИ-У»
УКРАИНА ПОСЛЕ МАЙДАНА-2014

12.08.2019

Первая партия беспилотных летательных аппаратов поступила на вооружение по гособоронзаказу для подразделений ракетных войск общевойсковой армии Западного военного округа, дислоцированных в Курской области.
Ракетные дивизионы оперативно-тактического ракетного комплекса «Точка-У», единственного в России, уже включили в боевые составы операторов квадракоптеров, изменили программу боевой подготовки в летнем периоде обучения и приступили к проведению тактико-специальной подготовки на местности. Отмечается, что с использованием разведывательных дронов связана специфика развертывания пусковых установок и выбора района подвоза ракет транспортно-заряжающими машинами.
Повышается эффективность развертывания ракетных соединений, выбор пусковых позиций в зависимости от рельефа местности, а также возможных угроз со стороны диверсионно-разведывательных групп противника.
Беспилотный летательный аппарат отличает компактность, скорость развертывания в боевое положение – до 1 минуты, а также бесшумность при условии высокой дальности полета до 3 км в глубину района и на высоту до 600 м.
Пресс-служба Западного военного округа

СОВРЕМЕННЫЕ РОССИЙСКИЕ БЕСПИЛОТНЫЕ АППАРАТЫ

23.08.2019

Военное ведомство приняло решение об оснащении бригад ракетных комплексов «Искандер-М» и «Точка-У» двумя видами беспилотников — БПЛА «Орлан-10» и квадрокоптерами. По мнению военных, применение дронов сделает ракетные подразделения более автономными и менее заметными для противника.
По задумке военного ведомства, каждый вид беспилотников выполняет свою собственную задачу. Квадрокоптеры применяются для разведывания пути при следовании комплексов на марше, выбора позиций, обеспечивают наблюдение с целью охраны мест дислокации или развертывания ОТРК. В отличии от коптеров, беспилотники «Орлан-10» ведут разведку на большом удалении от комплексов, при этом они определяют предполагаемые цели и дают на них наводку в режиме реального времени.
Единственный минус «Орланов» — это их небольшая дальность полета по сравнению с дальностью поражения ОТРК «Искандер-м» (120 км у БПЛА и 500 у ОТРК). Однако даже такое применение БПЛА значительно увеличивает автономность ракетных подразделений, та как ранее у них вообще не было своих разведывательных средств, а все целеуказания поступали от вышестоящих штабов. В случае потери связи они становились просто «слепыми» и не могли действовать.
Можно предположить, что на «Орланах» будет отработана методика применения беспилотников в подразделениях ОТРК «Искандер-М», а в дальнейшем, при появлении относительно дешевого небольшого БПЛА с увеличенной дальностью полета, произойдет постепенная замена разведывательных дронов.
Военное обозрение

ОПЕРАТИВНО-ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС «ИСКАНДЕР-М» («ИСКАНДЕР-Э»)
КОМПЛЕКС С БЕСПИЛОТНЫМ ЛЕТАТЕЛЬНЫМ АППАРАТОМ «ОРЛАН-10»

12.12.2019
ФОТОРЕПОРТАЖ: ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1″ТОЧКА-У». ЛУГА. 16.11.2019

16 ноября 2019 года на полигоне в г. Луга Ленинградской области на мероприятие посвященном празднованию 75-летия Дня ракетных войск и артиллерии были продемонстрированы практически все основные элементы ракетного комплекса (РК) 9К79-1″Точка-У» в составе разведывательно-ударного комплекса, включая:
• самоходную пусковую установку (СПУ) 9П129-1,
• транспортно-заряжающую машину (ТЗМ) 9Т218-1М,
• командно-штабную машину (КШМ) 9С924 с БЛА «Орлан-10»,
• баллистическую ракету (БР) 9М79-1,
• ТПК,
• ОКОП пуска СПУ РК,
• выносной пульт СПУ.
Cамоходная пусковая установка 9П129-1 ТРК 9К79-1 «Точка-У» предназначена для уничтожения пунктов управления, командных пунктов, стоянок самолетов и вертолетов, резервов группировок войск, хранилищ боеприпасов, складов ГСМ и объектов военной инфраструктуры.
Транспортно-заряжающая машина 9Т218-1М ТРК 9К79-1 «Точка-У» предназначена для временного хранения, транспортирования и перегрузки на самоходную пусковую установку 9П129-1М ракет 9М79-1 различных модификаций.
Командно-штабная машина 9С924 ТРК «Точка-У» предназначена для автоматизированного управления подразделениями, вооруженными тактическими ракетными комплексами «Точка-У».
ВТС «БАСТИОН», 12.12.2019

ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1″ТОЧКА-У». ЛУГА. 16.11.2019. ЧАСТЬ 1
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1″ТОЧКА-У». ЛУГА. 16.11.2019. ЧАСТЬ 2
ПРАЗДНОВАНИЕ 75-ЛЕТИЯ ДНЯ РАКЕТНЫХ ВОЙСК И АРТИЛЛЕРИИ НА ПОЛИГОНЕ В ЛУГЕ. 16.11.2019

ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У»

В целях расширения боевых возможностей, на базе комплекса «Точка» в коломенском КБ машиностроения (гл. конструктор С.П.Непобедимый) был разработан и принят на вооружение модернизированный тактический ракетный комплекс «Точка-У» (по классификации НАТО SS-21 Scarab Mod 2) с дальностью стрельбы от 20 до 120 км и сохранением высокой точности стрельбы. При этом комплекс «Точка-У» обладает возможностью эксплуатации и боевого применения ракет комплекса «Точка». Модернизированный вариант тактического ракетного комплекса «Точка» с увеличенной дальностью стрельбы и улучшенной точностью попадания был создан КБМ в 1984-1988 годах.
Согласно задания военных — ГРАУ, комплекс «Точка-У» предназначался для эффективного поражения важнейших целей в тактическом диапазоне дальностей (в тактической глубине построения войск противника) ракетных установок, наземных средств разведывательно-ударных комплексов, пунктов управления войсками, стоянок самолетов и вертолетов, резервных группировок войск, хранилищ боеприпасов, топлива и других материальных средств.

Ракетный комплекс (РК) «Точка-У» является модернизацией ракетного комплекса «Точка», проведенной с целью расширения боевых возможностей за счет значительного увеличения дальности и повышения точности стрельбы. Технические решения, реализованные в комплексе, позволили по сравнению с комплексом «Точка» увеличить в 1,7 раза максимальную дальность и повысить в 1,6 раза точность стрельбы на сопоставимые дальности, существенно повысить надежность боевых машин.
В состав ракетного комплекса «Точка-У» входят: самоходная пусковая установка (СПУ) 9П129-1М; несколько типов твердотопливных ракет — 9М79-1К (с кассетной головной частью 9К123К), — 9М79-1Ф (с осколочно-фугасной головной частью 9Н123Ф) и др.; транспортно-заряжающая машина (ТЗМ) 9Т218-1М; транспортная машина (ТМ) 9Т238; автоматизированная контрольно-испытательная машина 9В819-1; машина технического обслуживания 9В844; комплект арсенального оборудования 9Ф370-1; контейнеры для ракет 9Я234 и боевых частей 9Я236 и учебно-тренировочные средства.

Ракета 9М79-1 одноступенчатая с РДТТ, управляемая на всей траектории, с неотделяемой боевой частью (БЧ). Управление полетом ракеты осуществляется инерциальной системой управления. Достигнутая максимальная дальность стрельбы обеспечена за счет создания нового твердотопливного ракетного двигателя. Улучшение точности получено за счет усовершенствования аппаратуры системы управления. Масса снаряженной ракетной части составляет 1518 кг.
Двигатель ракеты 9М79-1 твердотопливный однорежимный. Масса заряда двигательной установки с бронепокрытием составляет 926 кг, масса бронепокрытия — 17 кг. Тяга двигательной установки номинальная 9788 кгс, среднее давление в камере двигательной установки 69 кгс/см2.

Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. На конечном участке траектории происходит доворот ракеты и вертикальное пикирование на цель. Для достижения максимальной площади поражения обеспечивается воздушный подрыв головной части над целью.
Система управления ракеты 9Б84-1 автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ее исполнительными органами служат решетчатые аэродинамические рули, размещенные на хвостовом отсеке ракеты и приводимые в действие рулевыми машинками. На начальном отрезке траектории, когда скорость ракеты недостаточна для эффективного действия аэродинамических рулей, управление происходит с помощью газодинамических рулей. Питание бортовых потребителей электроэнергии осуществляется от генератора, турбина которого приводится во вращение горячим газом, вырабатываемым блоком газогенераторов. Размах стабилизаторов ракеты 1350 мм.
В состав бортовой аппаратуры системы управления 9Б84-1 ракеты 9М79-1: командно-гироскопический прибор 9Б64-1, дискретно-аналоговое вычислительное устройство 9Б638, гидропривод 9Б640, блок автоматики 9Б66-1, питающая гидравлическая установка 6Б639, рулевая машина 9Б89 (4 шт.), турбогенераторный источник питания 9Б185, блок управления 9Б150-1, блок сопротивлений 9Б189, газотурбинный блок 9Б186, блок регуляторов 9Б242-1, датчик угловых скоростей и ускорений ДУСУ1-30В и комплект кабелей. Вычислительная машина для ракеты разработана в Научно-исследовательском институте электронных приборов (НИИ ЭП).
В комплекс включен новый тип ракет с оптической головкой самонаведения (ГСН), которые обладают самой высокой точностью стрельбы из всех известных ракет тактического назначения. Головная часть ракеты не отделяется в полете. На конечном участке полета предусмотрен программный доворот ракеты для обеспечения ее подхода к цели в вертикальной плоскости, что повышает эффективность применения.

Головная часть может быть ядерная АА-60, фугасная 9Н123Ф и 9Н123Ф-1 с пассивной радиотехнической головкой самонаведения, кассетная 9Н123К и другие. Кассетная головная часть содержит кассету с пятьюдесятью суббоеприпасами осколочного действия 9Н24. Для достижения максимальной площади поражения обеспечивается воздушный подрыв головной части над целью.
В расчетах полётного задания при наведении «Точки-У» на цель используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника. Старт ракеты осуществляется с наклонной направляющей, а после пуска ракета производит доворот в сторону цели. Максимальная высота траектории достигает 26 км, полетное время на максимальную дальность – 136 с. Направление заезда пусковой установки на цель для «Точки» составляет +- 15 градусов, что при засечке траектории уменьшает вероятность определения точки пуска. Для транспортировки ракет используются контейнеры 9Я234, боевые части транспортируются в контейнерах 9Я236.
Боевые машины СПУ и ТЗМ для РК «Точка-У» были созданы в ЦКБ ПО «Баррикады» под руководством В.А.Шурыгина на базе аналогичных машин комплекса «Точка». Путем применения современной аппаратуры, вычислительных средств были повышены эксплуатационные характеристики и надежность боевых машин. Ракета переводится в наклонное положение за 15 секунд до старта, что обеспечивает высокую скрытность подготовки старта.

Основные боевые машины комплекса (пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1) смонтированы на колесном шасси 5921 и 5922. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым давлением воздуха 1200 х 500508. Шасси имеют достаточно большой клиренс 400 мм. Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется. Аппаратура пусковой установки сама решает все задачи по привязке точки старта, расчёту полётного задания и прицеливанию ракеты.
При необходимости через 16-20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом. Время подготовки к пуску из готовности №1 — 2 мин. Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника.
СПУ 9П129-1М предназначена для транспортирования, хранения, подготовки к пуску и пуска ракет 9М79Ф, 9М79-1Ф и других модификаций этих ракет. Она обеспечивает: размещение ракет на направляющей, крепление ее по походному и транспортирование к месту пуска; определение текущих координат своего местоположения и координат стартовой позиции; подготовку к пуску и пуск ракеты с необорудованной в инженерном и топогеодезическом отношении стартовой позиции. Старт наклонный по углом 78 градусов

ПУСКОВАЯ УСТАНОВКА:

Тип самоходная колесная плавающая 9П129М1 (9П129-1М)
Разработчик ЦКБ ПО «Баррикады» (ЦКБ «Титан»)
Гл. конструктор В.М.Соболев
Изготовитель ПО «Баррикады», Петропавловский ЗТМ им. В.И.Ленина (Казахская ССР)
База БАЗ-5921
Разработчик шасси КБ БАЗ
— гл. конструктор И.Л.Юрин
Колесная формула 6 х 61
Число осей 3
Размеры, м:
— длина полная 9,486
— высота 2,375
— ширина 2,89
— дорожный просвет 0,4
Масса, т:
— полностью снаряженной 18145
— без ракеты 16125
Двигатель:
— тип дизель 5Д20К-300
— изготовитель Барнаульский ЗТМ
— мощность, л. с. 220
Максимальная скорость, км/ч 60-70
Скорость на плаву, км/ч 8
Запас хода, км 6001-650
Боевой расчет, чел 3
Технический ресурс , км 15000
Температурный диапазон эксплуатации, град.С от -40 до +50
Срок эксплуатации, лет не менее 10, из них 3 года в полевых условиях
Артиллерийская часть и специальное оборудование:
Число ракет на СПУ 1
Направляющая:
— число 1
— максим. угол подъема, град. 78
— время подъема, с 15
— сектор горизонтального
наведения, град. +15
Положение ракеты
при прицеливании горизонтальное
Время перехода, мин.:
— в боевоеположение 15-16
— в походное положение 1,25
Время подгот. к пуску, мин 1,5 (2)-2,5
Радиостанция Р-173

Транспортно-заряжающая машина 9Т218-1М основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями. Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части. Машина имеет систему жизнеобеспечения экипажа, средства связи и другие системы.

ТРАНСПОРТНО-ЗАРЯЖАЮЩАЯ МАШИНА:

Тип самоходная колесная плавающая 9Т218-1 (9Т218-1М)
Разработчик ЦКБ ПО «Баррикады»
Гл. конструктор В.М.Соболев
Изготовитель ПО «Баррикады», Петропавловский ЗТМ им. В.И.Ленина (Казахская ССР)
База БАЗ-5922
Разработчик шасси КБ БАЗ
— гл. конструктор И.Л.Юрин
Колесная формула 6 х 6
Число осей 3
Размеры, м:
— длина полная 9,465
— высота 2,435
— ширина 2,89
— дорожный просвет 0,4
Масса, кг:
— полностью снаряженной 18640
Двигатель:
— тип дизель 5Д20К-300
— изготовитель Барнаульский ЗТМ
— мощность, л. с. 220
Максимальная скорость, км/ч 60
Скорость на плаву, км/ч 8
Запас хода, км 650
Боевой расчет, чел 2
Специальное обрудование:
Число ракет на ТЗМ 2
Кран:
— число 1
— грузоподъемность, т 2,67
Время перегрузки ракет, мин 19

Транспортная машина (ТМ) 9Т238-1 обеспечивает транспортирование и хранение ракет в защитных металлических контейнерах, создана на базе автомобиля ЗиЛ-131В с полуприцепом (автопоезд мод. 6009). Она выполнена на базе автопоезда со всеми ведущими колесами (всего ведущих колес – 10). Грузовая платформа оборудована устройствами крепления контейнеров. Может перевозить 2 ракеты или 4 головные частик ним. Запас хода до 1000 км.

Автоматизированная контрольно-испытательная машина 9В818 обеспечивает проведение регламентных проверок ракет в автоматическом режиме, что обеспечивает высокую боеготовность комплекса.

Машина технического обслуживания 9В844 осуществляет контроль состояния аппаратуры СПУ и автоматизированный контроль контрольно-испытательной машины.
Все элементы комплекса возможно перевозить самолетами военно-транспортной авиации без предварительной подготовки. Ракетный комплекс 9К79-1 может транспортироваться самолетами Ан-22, Ил-76 и т.д. Ракеты, ракетные части и БЧ могут транспортироваться вертолетами типа Ми-6 и Ми-8.
Комплексы «Точка» и «Точка-У» помимо боевых средств имеют в своем составе и полный комплект их сервисного обслуживания, учебных средств. Службами КБМ организовано сервисное гарантийное обслуживание комплексов и продление сроков их технической пригодности.
Для дополнительного повышения точности, ОТРК «Точка-У» может сопрягаться с мобильным радиопеленгационным метеорологическим комплексом РПМК-1 «Улыбка» (1Б44), разработанным в ОКБ «Пеленг» и производимым ОАО «Уральское производственное предприятие «Вектор». Комплекс РПМК-1 с помощью радиозондов в радиолокационном и радиопеленгационном режимах выдает информацию о скорости ветра, температуре и влажности атмосферы на высоте 30-40 км с максимальной дальностью 200 км. Его оборудование отличает использование адаптивных методов обработки информации и управления с элементами искусственного интеллекта. РПМК-1 может работать в горах на высоте до 3000 метров, решать поставленные задачи в условиях радиомолчания. Время развертывания системы — 10 мин. Весь комплект РПМК-1 размещается на двух грузовых автомобилях типа Урал-4320 и прицепе.
Огневые испытания РДТТ ракеты комплекса «Точка-У» проводились в НИИ «Геодезии». Летные испытания ракеты были выполнены на ГЦП-4 под Капустиным Яром. Серийное производство ракет «Точка-У» с 1989 года было развернуто на Воткинском машзаводе, СПУ – на ПО «Баррикады». Комплекс впервые показан за границей на выставке вооружений IDEX-92 в 1992 году, в России — в 1994 году на выставке вооружения в Нижнем Новгороде. Во время демонстрации комплекса «Точка-У» на международной выставке IDEX-93 было произведено пять пусков на промежуточную дальность в 56 км (из-за ограниченных размеров полигона), при которых отклонение составило от нескольких метров до 50 м (в среднем отклонение не превышало 10 метров ). В 1993 году участвовали в демонстрационных стрельбах на международной выставке вооружения в Арабских Эмиратах. Все 8 ракет точно поразили цель в виде бочки с керосином.
Основным армейским ракетным подразделением комплекса является стартовая батарея, состоящая из двух ПУ, двух транспортно-заряжающих машин и командно-штабной машины. Повторный пуск ракет с одной ПУ можно производить через 40 минут. Аппаратура ПУ самостоятельно решает задачи топопривязки, вводит полетное задание.
«Точка» проектировалась как дивизионная ракета, и поэтому с 1976 г. она поступила в отдельные ракетные дивизионы мотострелковых и танковых дивизий Советской армии взамен комплекса «Луна». Ракетные дивизионы состояли из двух огневых батарей, в каждой из которых имелось две пусковые установки комплекса «Точка» («Точка-У»). Общее количество пусковых установок комплекса «Точка» («Точка-У») в Советских Вооруженных Силах на 1991 г. составляло не более 250-300 единиц.
С 1988 г. ракетные дивизионы, имевшие на вооружении комплексы «Точка» («Точка-У»), стали выводиться из состава дивизий и сводиться в ракетные бригады армейского или окружного подчинения. Как правило, в состав бригады включали 3-4 дивизиона, то есть 12-16 пусковых установок комплекса «Точка» («Точка-У»).
В 1991-1992 годах были разработаны предприятиями Минска под руководством А.Н.Чаплицы и В.М.Гиндрева комплексы систем автоматизированного управления дивизионами и бригадами тактических ракет 9С729 «Слепок» и 9С729М «Слепок-М». Они предназначены для автоматизированного и неавтоматизированного управления ракетной бригадой тактических ракет, оснащенной ракетными комплексами РК 9К79 (9К79-1). В состав комплекса 9С729М «Слепок-М» входят: КШМ командира ракетной бригады — 1, КШМ штаба ракетной бригады — 1; КШМ командира ракетного дивизиона — до 3; КШМ командира стартовой батареи — до 9. Комплекс средств ав¬томатизации управления «Слепок-М» состоит из унифицированных по техническому оснащению и программному обеспечению КШМ МП32.

ХАРАКТЕРИСТИКИ КШМ

Дальность связи,км
на стоянке УКВ — до 50; KB — до 350
вдвижении УКВ — до 25, KB — до 50 Время передачи команд от КП рбр до ПУ сбатр, с.
по основному каналу связи не более 30
с автоматическим переходом
на резервный канал не более 60
Время решения каждой из расчетных задач, вт ч задачи целезакрепления
(по 18 целям), с не более 24
Время непрерывной работы, ч не менее 48
Время развертывания/свертывания, мин не более 15/12
Температурный диапазон применения, “С от -40 до +50

Для тренировок расчетов пусковых установок ракетных комплексов «Точка-У» и «Точка» созданы комплексные тренажеры 9Ф625-1, 9Ф25. Они предназначены для обучения и тренировки расчетов пусковой установки 9П129-1М, боевой работе по выполнению предстартовых проверок ракет комплексов 9К79, 9К79-Р, 9К79-1, их прицеливания и пуска с различных степеней готовности. Состав: имитатор кабины пусковой установки с размещенными в ней имитаторами (наземной контрольно-пусковой аппаратуры 9В632 (ТТ-З0МУ), аппаратуры системы прицеливания 9Ш138 (ТТ-50У), аппаратуры системы топопривязки и навигации 1Т214(ТТ-60У), аппаратуры управления механизмами и электрооборудования пусковой установки 9П129-1М (ТТ-40), Пульт обучающего (методический) ТТ-1, Агрегат питания ВАКС-2,75-30, Переговорное устройство Р-124, Комплект кабелей, Комплект одиночного ЗИП и Комплект эксплуатационной документации.

ХАРАКТЕРИСТИКИ ТРЕНАЖЕРА
Электропитание, В Гц трехфазная сеть 380 В; 50 Гц
Потребляемая мощность, кВт не более 2,5
Время непрерывной работы, ч 8, с 20 мин перерывом после 2 ч работы
Время на монтаж расчетом из 4 чел , ч 32
Габаритные размеры, мм
длина 3300
ширина 2650
высота 1750
Площадь учебного класса, м2 не мeнее 60
Количество мест тары, шт 28
Масса в таре, кг не более 3500
Максимальная масса одного места тары, кг 580
Минимальная масса одного места тары, кг 5
Рабочая температура, °С от +5 до +40
Гарантийный срок службы, циклов 3000 в течение 5 лет эксплуатации

Российская фирма «Русбал» (Москва) создала пневматический надувной полномастабный макет СПУ комплекса «Точка-У» (масса макета – 110 кг, 1масса оболочка 56 кг), который должен имитировать установку. Время развертывания расчётом из 2 человек составляет 20 мин. Допускается предельная скорость ветра при эксплуатации до 20 м/с. Для поддержания макета в надутом состоянии используется автономный энергоблок, его масса — 48 кг. В объем поставки так же включен комплект анкерных кольев весом 6 кг. Допускается количество установок в рабочее положение не менее 50 раз. Этот образец демонстрировался на Международной выставке сухопутных вооружений в Москве 2008 года.
На 1998 г. было сформировано 15 ракетных бригад, оснащенных комплексами «Точка» («Точка-У»). Все они дислоцировались в «зоне до Урала».

Ракетные комплексы «Точка» имеют опыт боевого использования. Комплекс «Точка-У» активно использовался федеральными силами для уничтожения военных объектов в Чечне. В частности, в сентябре-октябре 1999 года комплекс применялся ракетчиками 58-й общевойсковой армии для нанесения ударов по позициям боевиков в Грозном и в районе Бамута. В качестве целей были выбраны крупный склад вооружения и укрепленный лагерь террористов. Их точное местоположение было выявлено средствами космической разведки, которые отслеживали затем баллистическую траекторию полёта ракет до момента поражения. 21 октября 1999 американские спутник обнаружили две российских баллистических ракеты запущенные от города Моздок приблизительно 60 миль к северо-востоку от Грозного. Ракет поразили цель в районе рынка Грозного, было убито по крайней мере 143 человека.
Так, 9 января в Шали со стороны гор вошли четыре группы боевиков, численностью от 19 до 28 чел., однако через несколько часов, после присоединения к ним части местных жителей, это число достигло уже четырех сотен. Ими были блокированы комендатура и здание бывшего военкомата, где размещался приволжский СОБР и якутский ОМОН. Комендант Шалийского района генерал-майор А. Н. Беспалов решил «остудить пыл зарвавшихся вояк». Зная основное место концентрации боевиков (у здания префектуры администрации района), где вовсю бурлил митинг «по случаю освобождения от оккупантов», он по связи запросил ракетный дивизион тактических комплексов «Точка». Ракетный удар был нанесен одной ракетой, взорвавшейся на высоте примерно 18 м над местом скопления боевиков. Общие потери от этого удара, как потом было выяснено, — 235 человек только убитыми
В 2000 году «стараниями» украинских ракетчиков «Точка-У» прогремела на весь мир. 20 апреля с полигона «Гончаровский», расположенного в 130 км к северу от Киева была запущена ракета, которая затем отклонилась от курса и в 15:05 угодила в жилой дом в Броварах, пробив девять этажей. В результате трагического инцидента погибли 3 и были ранены 5 человек. К счастью, ракета не была оснащена боеголовкой, иначе жертв было бы значительно больше. Министерство обороны Украины признало, что взрыв в девятиэтажном доме в пригороде Киева — Броварах в апреле 2000 года произошел вследствие запуска военными учебной ракеты класса «земля-земля».
Пуск ракеты «Точка-У» с Гончаровского полигона в Черниговской области был выполнен в рамках учений ракетной бригады, через 70 секунд после пуска ракета упала на расстоянии 30 км 745 м, отклонившись от курса на 8 км. Военные также акцентировали внимание на том, что дальность полета ракеты составляет якобы 120 км, а расстояние от полигона до Бровар — 130 км.

В 2002 году на базе полигона «Сары-Шаган» Центрального военного округа прошло стратегическое учение вооружённых сил Казахстана «Щит Родины-2002». Впервые в таком масштабе были привлечены все виды и рода войск вооружённых сил; впервые совместно применены системы высокоточного оружия («Точка-У», «Смельчак»).
26 сентября 2008 года в 15.10 по мск. времени в ходе отработки практического этапа действия войск на полигоне Донгуз Оренбургской области произведен групповой учебно-боевой пуск двух тактических ракет «Точка-У» (ракетный комплекс «Точка-У» выполняет пуски ракет на расстояние до 120 километров. Дивизион ракетного соединения нанес ракетный удар по командному пункту условного противника на дальность около 30 километров. Пуск прошел в штатном режиме, цели были уничтожены через полторы минуты после старта ракеты.
В августе 2008 года Россия разместила на территории Южной Осетии несколько оперативно-тактических ракетных комплексов «Точка» и передислоцировала часть воинских подразделений на ближайшие к зоне конфликта военные базы, комплексы «Точка» (SS-21 по западной классификации) были доставлены на территорию Южной Осетии в пятницу, 15 августа. В радиусе действия этих ракетных комплексов, размещенных в северных пригородах Цхинвали, оказалась большая часть Грузии, включая Тбилиси и Кутаиси. Отметим, что американские военные еще 12 августа сообщали, что Россия ведет огонь по территории Грузии из «Точек».
В рамках стратегической командно-штабной тренировки (КШТ) в марте 2015 года по управлению Вооруженными Силами военнослужащие ракетного соединения Восточного военного округа (ВВО), дислоцированного в Приморском крае, выполнили боевой пуск ракеты из тактического комплекса «Точка-У». Ракетный дивизион выдвинулся, развернулся в заданном районе и, получив координаты цели, нанес ракетный удар по командному пункту условного противника, оборудованному на полигоне специально построенными зданиями и списанной техникой. Дальность стрельбы составила несколько десятков километров.
Особенность задачи заключалась в том, что ракетный удар впервые был нанесен боеприпасом с фугасным зарядом, группа засечки зафиксировала попадание в цель и в настоящее время проводит анализ нанесенного поражения. После боевого пуска ракетный дивизион сменил позиции и продолжает выполнять поставленные задачи.
ВНЕЗАПНАЯ ПРОВЕРКА БОЕВОЙ ГОТОВНОСТИ 16 – 21 МАРТА 2015

11 сентября 2015 года расчеты тактических ракетных комплексов (ТРК) «Точка-У» ракетной бригады Центрального военного округа, задействованные во внезапной проверке боеготовности, завершают выдвижение со Среднего Урала на полигоны в Оренбургской области. В ходе комбинированного марша ракетчики преодолеют около 1000 км. По прибытии в назначенные районы расчеты приступят к оборудованию стартовых позиций, выполнению нормативов развертывания комплексов, подготовке к учебным стрельбам с марша и с различных видов позиций. Подразделения ракетных войск и артиллерии Центрального военного округа в рамках внезапной проверки завершают перегруппировку на полигоны в Оренбургской, Челябинской, Астраханской областях и Алтайском крае. Всего по железной дороге и своим ходом в назначенные районы будут переброшены более 5,5 тыс. военнослужащих и около 1,5 тыс. единиц техники. На завершающем этапе проверки дивизионы примут участие в общеокружной тренировке по управлению ракетными ударами и огнем артиллерии.
ВОЕННЫЕ УЧЕНИЯ РОССИИ

РАКЕТНЫЙ КОМПЛЕКС «ТОЧКА-У» НА УКРАИНЕ

На момент распада СССР на территории Украины дислоцировалось 6 ракетных бригад, вооруженных тактическими ракетными комплексами 9К79 (9К79-1) «Точка(-У)». Всего в них числилось 90 пусковых установок 9П129, 9П129М и 9П129-1М, 114 ракет 9М79 и 9М79М и 336 ракет 9М79-1 1978-1991 гг. выпуска, а также 530 осколочно-фугасных 9Н123Ф и кассетных 9Н123К боевых частей.
В результате многочисленных реорганизаций к началу 2014 г. в составе Вооруженных Сил Украины осталась единственная 19-ая рбр (в/ч А-4239, г. Хмельницкий), на вооружении которой находилось 12 пусковых установок ТРК 9К79-1 «Точка-У» (восемь 9П129-1М 1989-1990 гг. выпуска и четыре 9П129М 1986-1987 гг. выпуска).
Тактическими ракетами бригаду снабжала 169-ая передвижная ремонтно-техническая база (в/ч А-1405, г. Кропивницкий), в которой хранилось 96 ракет 9М79М и 9М79-1 1987-1991 гг. выпуска.
Остальные ракеты находились в 4-ом арсенале боеприпасов (в/ч А0981, ст. Цыбулево Кировоградской обл.): 114 ракет 9М79 (1978-1986), 18 ракет 9М79М (1985-1989 гг. выпуска) и 215 ракет 9М79-1 (1989-1991 гг. выпуска).
Там же хранились и 28 ПУ: 9П129-1М -1 (1990 г. выпуска), 9П129М -20 (1979-1987 гг. выпуска), 9П129 – 7 (1979-1987 гг. выпуска). Еще 2 ПУ 9П129М (1985 г. выпуска) хранилось на ГП «Шепетовский ремонтный завод».
Три ПУ 9П129-1М, три транспортно-заряжающих машин 9Т218 и 24 ракеты 9М79-1 были проданы в Азербайджан в 2008 г.

Американская телекомпания CNN 29 июля 2014 года сообщила, со ссылкой сразу на три неназываемых источника из числа американских официальных лиц (в том числе в министерстве обороны США), что вооруженные силы Украины «за последние сутки» произвели несколько пусков оперативно-тактических баллистических ракет (как легко понять — «Точка-У») по позициям повстанцев в Донбассе. CNN расценила это как серьезную эскалацию конфликта со стороны Киева.
Предположительно, ракеты «Точка-У» были выпущены по позициям сил ДНР на Саур-Могиле, которую в последние дни безуспешно пытается взять украинская армия, подвергая в том числе и массированным артиллерийским обстрелам.
Украине после распада СССР досталось 90 ракетных комплексов 9К79 «Точка» и 9К79-1 «Точка-У», состоявших на вооружении шести ракетных бригад. К настоящему времени в составе сухопутных войск Украины осталась находящаяся в непосредственном подчинении главного командования 19-я ракетная бригада, дислоцирующаяся в Хмельницком на западной Украине, и располагающая 12 комплексами 9К79-1 «Точка-У». По имеющейся информации в 2011 году российское ОАО «НПК «Конструкторское бюро машиностроения» (разработчик комплекса) провело работы по освидетельствованию примерно 50 ракет 9М79-1 комплекса «Точка-У» из арсенала украинской 19-й ракетной бригады, в результате чего срок службы этих ракет был продлен до 2015 года.
НАРОДНОЕ ВОССТАНИЕ ВОСТОКА И ЮГА УКРАИНЫ 2014

Представитель НАТО в Брюсселе в интервью изданию «Deutsche Welle» в конце июля 2014 г. подтвердил использование украинской армией баллистических ракет против ополченцев Донбасса. По его словам, информация основана на данных, полученных разведкой США. Никаких подробностей представитель альянса не сообщил.
Специалисты сошлись во мнении, что речь идёт о комплексе «Точка У», созданном ещё в Советском Союзе в 70-х. По состоянию на прошлый год в армии Украины находилось 90 таких ракет. Из них: 78 на хранении и 12 в боевой готовности.
НАРОДНОЕ ВОССТАНИЕ ВОСТОКА И ЮГА УКРАИНЫ 2014
03.08.2014 НАТО опровергла заявление о том, что Украина использовала баллистические ракеты. Об этом Deutsche Welle сообщил официальный представитель пресс-службы в штаб-квартире НАТО в Брюсселе. По словам представителя пресс-службы, в связи с «серьезными угрозами своей безопасности» Украина имеет право использовать «силу для своей защиты настолько, насколько это оправданно». «Собственно НАТО не подтверждает какого-либо использования баллистических ракет Украиной», — добавил он.
1 августа 2014 г. появилась информация о том, что НАТО подтвердила факт использования баллистических ракет украинскими силовиками. Комментируя это сообщение, представитель североатлантического альянса заявил, что оно является «ошибкой в коммуникации».
НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА

16.08.2014 в районе между кварталами Щербакова и Заречным, рядом с учебным полигоном МЧС, ополченцы обнаружили стартовую часть баллистической ракеты «Точка-У».
— Сегодня мы нашли стартовую часть разорвавшейся баллистической ракеты «Точка-У». Если бы такой снаряд попал в пятиэтажный дом, от него бы ничего не осталось, даже фундамента, — рассказал ополченец с позывным «Большой». По его словам, за последние двое суток киевские власти выпустили несколько баллистических ракет малой дальности по Донбассу. Место, откуда были осуществлены пуски, а также цели, по которым они были запущены, не уточняются.
НАРОДНОЕ ВОССТАНИЕ ВОСТОКА И ЮГА УКРАИНЫ 2014
20 августа 2014 года 17.16 мск украинские силовики выпустили по центру города Макеевка (Донецкая область) баллистическую ракету «Точка-У», об этом на заседании Верховного Совета провозглашенной Донецкой народной республики сообщил спикер Борис Литвинов.
По сравнению с зарубежными аналогами — американским комплексом «Лэнс» и французским «Плутон» — российская система «Точка» («Точка-У») обладает большой мобильностью, проще в эксплуатации и дешевле в производстве.
Не смотря на высокие боевые и эксплуатационные характеристики, при анализе боевого применения комплекса в Чечне выявились недостаточная эффективность боевых частей и низкий уровень автоматизации управления. Новая модернизация комплекса, которая предстоит в начале XXI века, предусматривает использование самонаводящихся или корректируемых боевых частей с использованием принципиальных конструктивных решений, а также элементной базы, созданных при работе над ОТРК «Искандер».
По заявлениям бойцов ополчения, им удалось 27 августа 2014 года завладеть тактическим ракетным комплексом «Точка-У», принадлежавшим укросиловикам. По некоторым данным, укровояки просто бросили «Точку-У» при стихийном отступлении с занятых ранее позиций.

Противовоздушная система ополчения сбила украинскую ракету «Точка-У» на окраине Луганска. Части баллистической ракеты упали возле алчевского металлургического завода. Носовая часть Точки-У отлетела в сторону и сдетонировала. Из-за взрыва местные жители решили, что вместо ракеты в Алчевске упал самолет».
Украинские силовики уже многократно применяли тактический ракетный комплекс «Точка-У» в Донбассе. ВСУ обстреливали такими ракетами позиции ополченцев и жилые кварталы населенных пунктов.
О первом запуске «Точки У» 29 июля 2014 года сообщил в эфире американский телеканал CNN.

Следственный комитет России получил доказательства применения ВС Украины тактических ракетных комплексов «Точка-У» против мирного населения в Донбассе, сообщает в феврале 2017 года представитель ведомства Светлана Петренко.
«Получены и процессуально зафиксированы неопровержимые доказательства применения Вооруженными силами Украины оружия массового поражения – тактических ракетных комплексов «Точка-У» против мирного населения в ходе вооруженного конфликта», — сказала она.
Огонь из оружия массового поражения велся по селам Новосветловка и Терновое, а также по населенным пунктам в Краснодонском районе, городу Ровеньки, поселку Юбилейный Луганска.

НАРОДНОЕ ВОССТАНИЕ ВОСТОКА И ЮГА УКРАИНЫ 2014

РАКЕТНЫЙ КОМПЛЕКС «ТОЧКА-У» В СИРИИ
Ракетные комплексы «Точка» и «Точка-У» широко применялись во время войны в Сирии в 2011-2016 гг. Если ракеты 9М79М РК «Точки» там применяются уже давно, то модернизированные БР 9М79-1 стали применяться в 2015-2016 гг. Как отмечалось, Вооруженные сил России впервые применили оперативно-тактические ракетные комплексы «Точка-У» по позициям боевиков вблизи населенного пункта Идлиб, который находится на Севере Сирии, в конце октября 2015 года. Применение ракетного комплекса «Точка-У» вблизи населенного пункта Идлиб стало первым случаем применения подобных ракет во время гражданской войны в Сирии. Ракетным ударом удалось уничтожить командные пункты в провинции Идлиб. Ракетные комплексы типа «Точка-У» на вооружении сирийских вооруженных сил на тот момент не состояли.

ОТРК «Точка» были поставлены Сирии где-то в середине 1980-х после Ливанской войны 1982 г. с Израилем. Первые пуски «Точек» по боевикам были зафиксированы в конце декабря 2012- го — начале января 2013 года. С тех пор было произведено несколько десятков пусков этих ракет. Только в ходе боев за Мурек на севере провинции Хама, весной 2014 года, было, как минимум, несколько ударов «Точками» с кассетными боевыми частями.

Официальные лица в Вашингтоне в феврале 2017 года сообщили, что Россия отправила Сирии самую большую партию баллистических ракет за всю историю подобного экспорта.
Россия только что отправила Сирии самую большую партию ракет между двумя странами на сегодняшний день, последняя поставка между двумя союзниками, которые могли бы дальнейшее изменение ставки на Ближнем Востоке, сообщил Fox News в среду.
Партия из 50 баллистических ракет малой дальности SS-21 (9М79М и 9М79-1 для ТРК 9К79 «Точка-У») прибыла в сирийский порт Тартус на Средиземном море два дня назад, сообщили чиновники.
Комплекс SS-21, в зависимости от типа ракет и модификации, имеет дальность приблизительно 100 миль.
Россия применила две ракеты SS-21 и четыре SS-26 «Искандер» большей дальности за последние два дня в сирийской провинции Идлиб против боевиков «оппозиции», — добавили эти же официальные лица.

Министерство обороны России в феврале 2017 года опровергло применение комплексов «Точка-У» в сирийской провинции Идлиб, сообщил официальный представитель Минобороны России генерал-майор Игорь Конашенков.
«Российская Федерация полностью выполняет взятые 30 декабря 2016 года обязательства по обеспечению режима прекращения боевых действий на территории Сирии, который не распространяется на международные террористические группировки ИГИЛ и «Джебхат ан-Нусра» (обе запрещены в РФ). Совместной российско-турецкой комиссией осуществляется круглосуточный мониторинг нарушений режима прекращения боевых действий. Ежедневно все фактические данные о подобных нарушениях как со стороны сирийских войск, так и со стороны вооруженной оппозиции фиксируются, сверяются и публикуются на сайте Минобороны России», — сообщил он.
«Никакой информации о якобы нанесенных в течение этой недели ударах ракетами «Точка-У» по формированиям сирийской оппозиции в Идлибе ни российской, ни турецкой сторонами не фиксировалось», — подчеркнул он.

ВОЙНА В СИРИИ

ХАРАКТЕРИСТИКИ РАКЕТНЫХ КОМПЛЕКСОВ СЕМЕЙСТВА «ТОЧКА»

Характеристики	9К79 «Точка»	«Точка-Р»	«Точка-У»
Код НАТО	SS-21 Scarab Mod 1 (FROG-9)	SS-21 Scarab	SS-21 Scarab Mod 2
Наименование по договорам	ОТР-21	ОТР-21	ОТР-21
Разработчик	КБ машиностроения (Коломна)	КБ машиностроения (Коломна)	КБ машиностроения (Коломна)
Гл. конструктор	С.П.Непобедимый	С.П.Непобедимый	С.П.Непобедимый
Изготовитель ПУ	ПО «Баррикады»	ПО «Баррикады»	ПО «Баррикады»
Изготовитель ракеты	Петропавловский завод тяжелого машиностроения и Воткинский МЗ	Воткинский МЗ	Воткинский МЗ
Состояние	на вооружении с 1975 года, серия с 1973 года	на вооружении с 1983 года	на вооружении с 1989 года
Ракеты	9М79Б, 9М79, 9М79К, 9М79Ф и др.	9М79ФР	9М79М1, 9М79Ф, 9М79-1Ф и др.
Дальность стрельбы, км: — минимальная — максимальная	15 70	15 70	20 120
Точность стрельбы (КВО), м	160 (250-300), средняя ошибка по дальности — 50 м	45	с инерциальн. СУ 50-150, с оптич. ГСН 30-70 или 15
Скорость полета, м/с	1100	1100
Система управления	инерциальная с БЦВМ	инерциальная с пассивной РЛГСН	инерциальная с БЦВМ, с оптическ. ГСН
Тип старта	за счет собственных двигателей с наклонной ПУ	за счет собственных двигателей с наклонной ПУ	за счет собственных двигателей с наклонной ПУ
Число ступеней ракеты	1	1	1
Длина ракеты, м	6,406	6,5	6,4162
Макс. диаметр корпуса, м	0,65	0,65	0,65
Размах оперения, м	1,29	1,29	1,29
Стартовый вес, т	2,0	2,0	2,02-2,1
Тип топлива	твердое	твердое	твердое
Двигатель	РДstron g ТТ	РДТТ	РДТТ
вес порохового заряда, кг	1100	1100	1100
время работы, сек	9	9	.
Пусковая установка	самоходная колесная плавающая 9П129	самоходная колесная плавающая 9П129М	самоходная колесная плавающая 9П129М-1
Вес с ракетой, т	18,145	18,085	18,145

CАМОХОДНАЯ ПУСКОВАЯ УСТАНОВКА 9П129-1 ТРК 9К79-1 «ТОЧКА-У»

Предназначена для уничтожения пунктов управления, командных пунктов, стоянок самолетов и вертолетов, резервов группировок войск, хранилищ боеприпасов, складов ГСМ и объектов военной инфраструктуры.

ХАРАКТЕРИСТИКИ
Масса без ракеты, (кг) 16000
Масса в боевом положении, (кг) 18145
Расчет (экипаж), (чел) 4
Длина в походном положении, (мм) 9486
Ширина в походном положении, (мм) 2375
Высота в походном положении, (мм) 3050
Угол старта ракеты, (град) 78
Сектор пусков, (град) ±15
Дальность пусков, (км)
— минимальная 20
— максимальная 120
Площадь поражения, (га) 5-7
Время подготовки к пуску, (мин)
— из готовности №1 2
— с марша 16
Базовое шасси БАЗ 5921
Мощность двигателя, (л.с.) 300
Максимальная скорость на суше, (км/ч) 60
Максимальная скорость на плаву, (км/ч) 8

ТРАНСПОРТНО-ЗАРЯЖАЮЩАЯ МАШИНА 9Т218-1М ТРК 9К79-1 «ТОЧКА-У»

Предназначена для временного хранения, транспортирования и перегрузки на самоходную пусковую установку 9П129-1М ракет 9М79-1 различных модификаций.

ХАРАКТЕРИСТИКИ
Масса без ракет, (кг) 14275
Масса в боевом положении, (кг) 18275
Расчет (экипаж), (чел) 3
Длина в походном положении, (мм) -9463
Ширина в походном положении, (мм) 2890
Высота в походном положении, (мм) 2435
Количество транспортируемых ракет 2
Грузоподъемность крана (кг) 2670
Максимальный вылет стрелы (мм) 6500
Время перегрузки:
• — ракеты на СПУ. (мин) 12

КОМАНДНО-ШТАБНАЯ МАШИНА 9С924 ТРК «ТОЧКА-У»

Предназначена для автоматизированного управления подразделениями, вооруженными тактическими ракетными комплексами «Точка-У».

ХАРАКТЕРИСТИКИ
Масса, кг 14000
Длина, (мм) 8980
Ширина, (мм) 2960
Высота (с опущенными антеннами), (мм) 3462
Высота (с установленными антеннами), (мм) 7710
Глубина преодолеваемого брода, м 1,5
Время подготовки к работе, (мин) 15
Время свёртывания, (мин) 15
Потребляемое напряжение
• внешнего источника переменного тока, В 380
• источника постоянного тока, В 23-29,7
Пробег без пополнения запаса топлива (км) 1000
Максимальная скорость:
• по шоссейным дорогам 85
• по бездорожью 30
Мощность потребляемая КШМ, кВт 16
Состав расчета КШМ, (чел) 4
Количество рабочих мест 7
• в т.ч. автоматизированных 4
Время непрерывной работы, ч 48
Время решения расчетных задач, с не более 10

А.В.Карпенко, ВТС «БАСТИОН», 04.05.2014 + доп. 24.03.2018 + доп.11.12.2019 + доп.

Источники: А.В.Карпенко. ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У». рукопись, rusvesna.su, РИА Новости, Пресс-служба Восточного военного округа, Пресс-служба Центрального военного округа, military-informant.com, vestnik-rm.ru, diana-mihailova.livejournal.com, bmpd.livejournal.com, выставка на полигоне Луга 16.11.2019 и др.

ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У». НОВОСТИ 2016 — 2017

ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1″ТОЧКА-У». ЛУГА. 16.11.2019. ЧАСТЬ 1
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1″ТОЧКА-У». ЛУГА. 16.11.2019. ЧАСТЬ 2
РАКЕТА 9М79-1 «ТОЧКА-У» В СИРИИ
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС «ТОЧКА-У» В ЭКСПОЗИЦИИ АРТИЛЛЕРИЙСКОГО МУЗЕЯ В НОЧЬ МУЗЕЕВ. 20.05.2017
СПУ РК «ТОЧКА-У» ПОСЛЕ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 09.05.2014
СПУ РК «ТОЧКА-У» ПЕРЕД ВОЕННЫМ ПАРАДОМ В САНКТ-ПЕТЕРБУРГЕ 09.05.2014
СПУ РК «ТОЧКА-У» НА РЕПИТИЦИИ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 07.05.2014. ФОТОРЕПОРТАЖ
РАКЕТНЫЙ КОМПЛЕКС «ТОЧКА-У» НА РЕПЕТИЦИИ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 27.04.2014
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У» В ВИМАИВИВС 12.10.2011. ФОТОРЕПОРТАЖ
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79-1 «ТОЧКА-У». ФОТОРЕПОРТАЖИ 2008-2009 ГГ.
ВЫСОКОТОЧНЫЙ ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС „ТОЧКА-У”
МОДИФИКАЦИЯ ТАКТИЧЕСКОГО РАКЕТНОГО КОМПЛЕКСА 9К79 «ТОЧКА-Р»
ТАКТИЧЕСКИЙ РАКЕТНЫЙ КОМПЛЕКС 9К79 «ТОЧКА»
КОНСТРУКТОРСКОЕ БЮРО МАШИНОСТРОЕНИЯ
ОТЕЧЕСТВЕННЫЕ ТАКТИЧЕСКИЕ РАКЕТНЫЕ КОМПЛЕКСЫ
ОПЕРАТИВНО-ТАКТИЧЕСКИЕ РАКЕТНЫЕ КОМПЛЕКСЫ
РАКЕТНОЕ ВООРУЖЕНИЕ СУХОПУТНЫХ ВОЙСК

Характеристики ТТХ, Радиус Поражающего Действия Оружия, Скорость и Боевое Применение Баллистической Ракеты

29.04.2019

Виды современного ракетного оружия весьма многочисленны и разнообразны. Стратегические ракеты созданы для поражения целей, находящихся на расстоянии в десятки тысяч километров, и обычно несут ядерный заряд. Однако существуют и другие ракеты, задачей которых является поражение важных объектов, расположенных в ближайшем тылу противника. Такие ракеты называются тактическими и оперативно-тактическими. Они также могут иметь ядерную боевую часть (БЧ), но даже с обычной боеголовкой подобные ракеты представляют собой грозное оружие, способное значительно изменить ситуацию на локальном участке вооруженного конфликта.

В СССР умели делать не только стратегические межконтинентальные ракеты, способные уничтожать целые государства. Еще с 50-х годов прошлого столетия советские конструкторы занимались разработкой тактических и оперативно-тактических ракетных комплексов. Такие названия, как «Луна», «Ока», «Эльбрус» (это и есть знаменитый «Скад») были хорошо известны вероятному противнику. Одной из самых удачных советских разработок в данной области стал тактический ракетный комплекс «Точка» (а затем и «Точка-У»).

«Точка-У» и сегодня стоит на вооружении российской армии, кроме того, эта ракета используется в армиях еще нескольких стран мира.

История создания

Работы по созданию ракетного комплекса «Точка» начались в 1968 году. Именно в этом году увидело свет постановление Совмина СССР, согласно которому главным исполнителем работ назначалось КБ Машиностроения (г. Коломна), его руководителем в тот момент был талантливый советский оружейный конструктор Непобедимый.

Новый ракетный комплекс создавался для поражения важных объектов в тактическом тылу противника. Точность новой ракеты была задекларирована прямо в названии проекта – «Точка».

В этот же период были определены и другие предприятия-участники нового проекта: шасси для нового комплекса должен был изготовить Брянский автозавод, ЦНИИ Автоматики и гидравлики занималось разработкой системы управления, а ПО «Баррикады» — пусковой установки.

Испытания нового ракетного комплекса начались через три года, а в 1973 году стартовало его серийное производство, но на вооружение «Точку» приняли только в 1976 году. Комплекс оснащался ракетами 9М79, которые могли нести два вида боевых частей: осколочно-фугасную и ядерную. Дальность полета новой ракеты составляла 70 км, а вероятное отклонение от заданной точки – 250 метров.

Сразу после приема комплекса «Точка» на вооружение, началась работа над новой модификацией ракеты, которая планировали оснастить новой электроникой. Новая ракета оснащалась пассивной головкой самонаведения и получила индекс «Точка-Р». Однако на вооружение новый ракетный комплекс так и не взяли.

В 1984 году начались работы над модернизацией комплекса «Точка». Военные хотели улучшить основные его характеристики, а именно дальность полета ракеты и ее точность. Испытания проводились с 1986 по 1988 год, а через год «Точка-У» приняли на вооружение.

Усовершенствованный комплекс может стрелять и ракетами «Точки».

Результатом модернизации комплекса стало значительное улучшение его основных характеристик. Дальность поражения целей увеличилась до 120 км, а также значительно улучшилась точность ракеты – вероятное отклонение ракеты от цели уменьшилось до 100 метров. Новые ракеты получили более совершенную систему навигации и наведения.

Боевое применение

Ракетные комплексы успели принять участие в нескольких локальных конфликтах. Российская армия активно применяла «Точку-У» против сепаратистов в ходе обеих чеченских кампаний.

Также эти комплексы применялись российской армией против грузинских войск в ходе войны в 2008 году.

Весьма активно и эффективно «Точку-У» использовала украинская армия во время конфликта на востоке Украины.

Йеменские хуситы нанесли удар «Точкой-У» по лагерю саудовский войск и их союзников. Есть информация, что в результате погибли более сотни военнослужащих, были уничтожены несколько десятков единиц бронетехники и даже несколько вертолетов.

Описание комплекса

Ракетный комплекс «Точка-У» разрабатывался для поражения в тактическом тылу противника одиночных, групповых, а также площадных целей, которые представляют значительную важность: командные пункты и узлы связи, стоянки самолетов и вертолетов, склады боеприпасов и горючего.

В состав комплекса входит:

ракеты 9М79-1, на которые могут быть установлены различные виды боевых частей;
пусковая установка;
транспортная машина;
транспортно-заряжающая машина;
контрольно-испытательная машина;
машина технического обслуживания;
учебно-тренировочные средства;
комплект арсенального оборудования.

«Точка-У» — это весьма универсальное средство, которое можно использовать в любом конфликте и для решения разных задач. На ракету можно устанавливать разные виды боевых частей: фугасные, кассетные, БЧ, содержащие различные виды химического или биологического оружия. Также ракету можно использовать для доставки ядерного оружия (до 100 кт).

Основным элементом комплекса является твердотопливная баллистическая ракета 9М79М (9М79-1), которая имеет одну ступень. Ракета управляется на всем протяжении ее полета, от запуска до поражения цели.

Боевой блок не отделяется на завершающем этапе полета, более того, двигатель работает от запуска ракеты до ее встречи с целью. Он имеет всего один режим работы и за время своей работы сжигает более 800 килограмм топлива.

Корпус ракеты состоит из головной и ракетной части. Он изготавливается из специального алюминиевого сплава. Головная часть крепится с помощью шести болтов.

Расположение рулей и аэродинамических поверхностей ракеты Х-образное. Ракетная часть состоит из хвостового, двигательного и приборного отсеков и аэродинамических поверхностей. В ее передней части расположен приборный отсек, а в средней части – двигательный отсек. В хвостовом отсеке расположено сопло двигателя, источник питания, а также часть системы управления. Там же расположены решетчатые аэродинамические рули.

Всего ракета имеет четыре трапециевидных крыла, четыре газоструйных руля и столько же аэродинамических рулей. В походном положении все крылья складываются. Сразу после запуска управление ракетой осуществляется с помощью газоструйных рулей, а затем в дело вступают аэродинамические решетчатые рули.

Твердотопливный двигатель состоит из камеры сгорания и соплового блока, с топливным зарядом и системой воспламенения. Для изготовления двигателя используется легированные стали, материалы на основе графита и вольфрамовые сплавы.

Топливный заряд представляет собой моноблок, основным горючим материалом которого является алюминиевый порошок, а связующим веществом — каучук. Окислителем выступает перхлорат аммония. Во время работы двигателя топливный заряд горит с равномерной скоростью, обеспечивая постоянную площадь горения от самого запуска до поражения цели.

Система воспламенения состоит из двух пиропатронов и воспламенителя. Во время запуска пиропатроны зажигают воспламенитель, который, в свою очередь, зажигает топливный заряд.

Бортовая система управления ракетой инерциальная, она оснащена бортовым вычислительным комплексом и гироскопом 9Б64, что обеспечивает высокую точность поражения целей. Также в состав бортовой системы управления входят датчики угловых скоростей и ускорений.

Ракета управляется на всей баллистической траектории полета, в отличие от более ранних образцов советских тактических и оперативно-тактических ракет, у которых управление происходило только до определенного момента (обычно до достижения заданной скорости).

При приближении к объекту поражения ракета совершает маневр, который обеспечивает практически прямой угол встречи заряда с целью. Подрыв фугасной боевой части «Точки-У» происходит на высоте 20 метров, что усиливает его поражающее действие. Воздушный подрыв осуществляется с помощью лазерного датчика.

Ракетный комплекс «Точка-У» весьма мобилен и имеет хорошую скорость благодаря шестиколесной полноприводной установке 9П129, на которой он выполнен. На шоссе он может развивать скорость до 60 км/ч с полной боевой загрузкой. Машина может преодолевать и водные препятствия со скоростью 10 км/ч.

Электроника пусковой установки полностью самостоятельно проводит все необходимые для старта манипуляции, вмешательство экипажа минимально. Ввод полетных данных производится в горизонтальном положении ракеты через специальный иллюминатор в ее корпусе. Для расчета задания и траектории полета используются данные космической разведки и аэрофотосъемки.

Запуск ракеты можно производить почти с любой площадки, скорость развертывания при стрельбе с марша составляет 16 минут, а из положения «готовность №1» — всего лишь 2 минуты. Требование при этом только одно: цель должна находиться в секторе 15 градусов от продольной оси ракеты.

Пусковая установка может покинуть место запуска через две-три минуты. Ракета выводится на пусковой угол только за пятнадцать секунд до пуска. Этим значительно осложняется работа вражеской разведки.

Экипаж пусковой установки состоит из четырех человек: начальника расчета, водителя, старшего операторы и оператора.

Ракеты комплекса поставляются в войска уже в собранном виде и могут храниться в течение десяти лет (в неядерном снаряжении). Размещение ракеты на пусковой установке производится с помощью транспортно-заряжающей машины, которая также выполнена на базе шасси БАЗ-5922. В герметичном кузове машины находится две ракеты. Для погрузки на пусковую установку транспортно-заряжающая машина оборудована специальным краном. Заряжание может проводиться на любых, даже на необорудованных площадках.

Процесс заряжания занимает примерно двадцать минут.

Кроме транспортно-заряжающей машины, в состав комплекса входит и транспортная машина, которая не имеет погрузочного оборудования.

Несмотря на солидный возраст, ракетные комплексы «Точка-У» не планируют снимать с вооружения. Возможно, со временем, когда промышленность сможет изготовить для российской армии более современные ракетные комплексы «Искандер» в достаточном количестве.

Технические характеристики

Ниже представлены тактико-технические характеристики тактического ракетного комплекса «Точка».

Общие данные
Тип	Тактический
Дальность стрельбы, км:
минимальная	15
максимальная	70
Типы боевых частей	простые, ядерные
Условия эксплуатации:
температура, °С	от -40 до +50 (до 6 часов – от -60 до +40, от +50 до +60)
скорость ветра, м/с	до 25
Авиатранспортабельность	Да
Самоходная пусковая установка
Экипаж, чел	3
База	колёсная, 6х6
Масса,т:
пустой	17,8
снаряженной	18,145
Клиренс, мм	400
Двигатель	дизель 5Д20Б-300
Мощность, л. с.	300
Максимальная скорость, км/ч:
по шоссе	60
по грунту	40
по бездорожью	15
на плаву	8
Запас хода, км	650
Время, мин:
подготовки к пуску из готовности №1	1-2
подготовки к пуску с марша	16-20
ухода с огневой позиции	1,5
Интервал между пусками, мин	40

Транспортно-заряжающая машина
Экипаж, чел	3
База	колёсная, 6х6
Масса снаряженной, т	18,15
Клиренс, мм	400
Двигатель	дизель 5Д20Б-300
Мощность, л. с.	300
Максимальная скорость, км/ч:
по шоссе	60
по грунту	40
по бездорожью	15
на плаву	8
Запас хода, км	650
Время перезарядки пусковой установки, мин	19
ТТХ ракеты 9М79
Тип	твердотопливная, одноступенчатая
Типы боевых частей	ядерная, осколочно-фугасная, кассетная осколочная
Система управления	автономная, инерциальная
Органы управления	газодинамические и аэродинамические рули
Длина, мм:
ракеты	6400
боевой части	2325
Масса, кг:
ракеты на старте	2000
боевой части	482
топлива	926
Топливо	ДАП-15В
Тяга двигателя, кгс	9788
Время работы двигателя, сек	18,4-28
Высота траектории, км	» 6-26″
Время полёта, сек	43-163

Видео о ракетном комплексе

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Тактический ракетный комплекс 9К79-1 Точка-У

Систему управления.Система управления — автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. При подлёте к цели для более эффективного использования энергии взрыва БЧ ракета совершает манёвр (доворот по углу тангажа), что обеспечивает угол встречи заряда с целью близкий к 90°. С этой же целью ось заряда осколочно-фугасной БЧ 9Н123Ф развёрнута вниз относительно оси корпуса головной части на определенный угол. Для достижения максимальной площади поражения обеспечивается воздушный подрыв БЧ 9Н123Ф на высоте 20 метров.

Бортовая аппаратура системы управления 9Б63 ракеты 9М79:

командно-гироскопический прибор 9Б64
дискретно-аналоговое вычислительное устройство 9Б65
гидропривод 9Б616:
- блок автоматики 9Б66
- питающая гидравлическая установка 6Б67
- рулевая машина верхняя 9Б68 – 2 шт., рулевая машина нижняя 9Б69 – 2 шт.,
турбогенераторный источник питания 9Б149:
- блок управления 9Б150
- блок сопротивлений 9Б151
- газотурбинный блок 9Б152
- блок регуляторов 9Б242
датчик угловых скоростей и ускорений ДУСУ1-30В
комплект кабелей

Бортовая аппаратура системы управления 9Б84-1 ракеты 9М79-1:

командно-гироскопический прибор 9Б64-1
дискретно-аналоговое вычислительное устройство 9Б638
гидропривод 9Б640:
- блок автоматики 9Б66-1
- питающая гидравлическая установка 6Б639
- рулевая машина 9Б89 – 4 шт.
турбогенераторный источник питания 9Б185:
- блок управления 9Б150-1
- блок сопротивлений 9Б189
- газотурбинный блок 9Б186
- блок регуляторов 9Б242-1
датчик угловых скоростей и ускорений ДУСУ1-30В
комплект кабелей

Ракета комплектуется следующими типами боевых частей:

АА-60 — ядерная мощностью от 10 до 100кт,
АА-86 — ядерная особой важности,
АА-92 — ядерная
9Н123Ф — осколочно-фугасная сосредоточенного действия (см. описание),
9Н123К — кассетная (см. описание),
9Н123Ф-Р — осколочно-фугасная с пассивной радиолокационной ГСН.

Боевая часть ракеты в полете не отделяется. Стыковка ракетной и боевой частей осуществляется 6-ю откидными болтами с самоконтрящимися гайками по кольцевому соединению, электрическая связь БЧ с ракетной частью осуществляется кабелем через разъем Ш45. Наличие сменных БЧ расширяет диапазон применения комплекса и расширяет его эффективность. Ракеты в обычном снаряжении допускают хранение в окончательно собранном виде в течении 10 лет. Сборочные работы с ракетами в войсках проводить не требуется. При проведении регламентных работ не требуется извлекать приборы из корпуса ракеты.

В расчетах полётного задания при наведении «Точки» на цель используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника.

Пусковая установка и транспортно-заряжающая машина

Основные боевые машины комплекса 9К79-1 «Точка-У»- пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1

Аппаратура пусковой установки 9П129М-1 сама решает все задачи по привязке точки старта, расчету полетного задания и прицеливанию ракеты. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется. При необходимости через 16-20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом. Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника. В грузовом отделении пусковой установки смонтирована направляющая с механизмом изменения угла возвышения, на которой может транспортироваться одна ракета. В походном положении направляющая с ракетой установлена горизонтально, при этом грузовое отделение закрывается сверху двумя створками. В боевом положении створки раскрыты и направляющая установлена под углом возвышения 78°. Сектор стрельбы составляет ±15° от продольной оси ПУ.
Транспортно-заряжающая машина 9Т218-1 (ТЗМ) основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями. Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части.

Пусковая установка и транспортно-заряжающая машина смонтированы на колесных шасси 5921 и 5922 Брянского автозавода. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым посредством централизованной системы давлением воздуха 1200 х 500 х 508. Шасси имеют достаточно большой клиренс 400 мм. Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. Подвеска всех колес независимая торсионная. Колеса первой и третьей пар — управляемые. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их.

Кроме транспортной машины 9Т238 в состав комплекса так же входит транспортная машина 9Т222. Внешне они очень похожи и возможности по транспортировке у них идентичны. Обе являются активным автопоездом — т.е. мосты полуприцепа являются ведущими. Принципиальная разница между этими агрегатами в способе передачи крутящего момента от тягача к мостам полуприцепа — в одном случае передача гидравлическая, а в другом — механическая

Организационно комплекс входит в состав МСД или ТД, а также в отдельные бригады ( по 2-3 РДН), в дивизионе — 2-3 стартовые батареи, в батарее 2-3 пусковые установки. . Боевая работа проводится с ходу расчетом из 3-х человек в минимальные сроки. Благодаря наличию в ПУ системы топопривязки, прицеливания, средств связи, а также средств жизнеобеспечения при действиях на зараженной местности расчет ПУ может осуществлять пуски ракет из кабины.

Ракетный комплекс 9К79 (9К79-1) может транспортироваться самолетами АН-22, ИЛ-76 и т.д. Ракеты, ракетные части и БЧ могут транспортироваться вертолетами типа МИ-6, В-12, МИ-8.

Вся суть в названии: ракетный комплекс «Точка-У»

Постановлением Совета министров СССР от 4 марта 1968 года требовалось создать новый тактический ракетный комплекс для поражения точечных целей в глубине вражеской обороны. Требуемая точность попадания в цель отразилась на названии темы: «Точка». Головным исполнителем проекта сделали Коломенское конструкторское бюро машиностроения, а главным конструктором проекта назначили С.П. Непобедимого. Также определили другие предприятия, занятые в проекте: Брянский автозавод должен был сделать шасси для машин комплекса, ЦНИИ Автоматики и гидравлики – системы управления ракеты, а волгоградское ПО «Баррикады» отвечало за пусковую установку. Серийное производство самих ракет планировалось развернуть в Воткинске.

Заводские испытания первой версии «Точки» начались в 1971 году, а еще через два года развернули серийное производство. Но по ряду причин «Точка» была принята на вооружение только в 1976-м. Дальность пуска ракеты составила 70 километров, а отклонение от цели – не более 250 метров. Сразу после выхода «Точки» на испытания в ЦНИИ АГ начали работу над новой электроникой для модификации ракеты под названием «Точка-Р». Эта ракета должна была иметь пассивную радиолокационную головку самонаведения, однако в итоге было решено отдать противорадиолокационную нишу более легким ракетам. С 1989 года в войска пошел обновленный комплекс «Точка-У», в состав которого вошли новые ракеты 9М79М и 9М79-1. Кроме того, заменили новой и часть наземной аппаратуры.

В результате замены ракеты максимальная дальность поражения цели выросла до 120 км, а минимальная так и осталась на уровне 15-ти. Также значительно улучшилась точность – отклонение теперь не превышает ста метров, хотя в основном имеет куда меньшие значения. Так, на международной выставке IDEX-93 пять ракет «Точки-У» не промахивались более чем на 50 метров. Минимальная же ошибка была в пределах 5-7 метров. Такая высокая точность была достигнута применением новой аппаратуры наведения, имеющейся в самих ракетах 9М79М и 9М79-1. В отличие от предыдущих тактических ракет система наведения «Точки» всех модификаций обеспечивает корректирование курса на всем протяжении полета, вплоть до попадания в цель. Инерциальная автоматика управления ракеты состоит из командно-гироскопического прибора, дискретного аналогового вычислителя, автоматики гидропривода и набора датчиков. В первые несколько секунд полета, до достижения определенной скорости, управление ракетой осуществляется при помощи газовых рулей, а далее на всем протяжении полета корректировка курса производится при помощи аэродинамических рулей решечатой конструкции. Двигатель 9М79 работает на твердом топливе и имеет всего один режим. Цилиндрический блок топлива с продольными проточками запускается при помощи воспламенителя (брикеты специального состава и дымного пороха). Горение топливной смеси идет до встречи ракеты с целью – «Точка» является первым советским тактическим комплексом, где перед последним этапом полета не происходит отключение двигателя.

В оперение ракеты кроме четырех решечатых рулей входят четыре трапециевидных крыла. В походном положении все выступающие детали складываются, поворачиваясь относительно корпуса ракеты. Для ракет 9М79М и 9М79-1 разработано несколько типов боевой части различного назначения:
— 9Н39 – ядерная боевая часть с зарядом АА-60 мощностью 10-100 килотонн в тротиловом эквиваленте;
— 9Н64 – ядерная БЧ с зарядом АА-86. Мощность до 100 кт.
— 9Н123Ф – осколочно-фугасная боевая часть с 162,5 кг взрывчатого вещества и 14500 готовыми осколками. При взрыве на высоте 20 метров осколками поражаются объекты на площади до 3 га;
— 9Н123К – кассетная боевая часть. Содержит 50 осколочных элементов с 1,5 кг взрывчатого вещества и 316 осколками в каждом. На высоте в 2250 метров над поверхностью автоматика производит раскрытие кассеты, вследствие чего осколками засеивается до семи гектаров;
— 9Н123Г и 9Н123Г2-1 – боевые части, снаряжаемые 65 элементами с отравляющими веществами. Всего в БЧ умещается 60 и 50 кг веществ соответственно. Имеется информация о разработке этих головных частей, но о производстве или применений данных нет. Скорее всего, их не стали доводить и запускать в серию.

Также иногда утверждается, что существуют агитационные и противорадиолокационные головные части, но официальных данных по ним нет. Головная часть крепится к ракете при помощи шести болтов. В буквенно-цифровой индекс ракеты добавляется буква, соответствующая типу боевого блока – 9М79-1Ф для осколочно-фугасного, 9М79-1К для кассетного и т.д. В собранном виде ракета с неядерной боевой частью может храниться до 10 лет. По расчетам, для поражения батареи РСЗО или тактических ракет требуется затратить 2 ракеты с кассетной БЧ или четыре с фугасной. На поражение артиллерийской батареи требуется вдвое меньший расход боеприпасов. Для засеивания осколками и уничтожения живой силы и легкой техники на площади до 100 га должно уходить четыре кассетные или восемь фугасных ракет.

Пуск ракеты производится с машины 9П129М-1, выполненной на шасси БАЗ-5921. Аппаратура пусковой установки позволяет самостоятельно проводить все необходимые приготовления к пуску и расчеты, связанные с прицеливанием и полетным заданием ракеты. Старт может производиться практически с любой площадки достаточных размеров, а на приготовления к нему требуется около 16 минут в случае стрельбы с марша или 2 минуты из состояния готовности №1. Единственные требование к размещению пусковой установки касаются состояния поверхности площадки и размещения машины – цель должна находится в секторе ±15° от ее продольной оси. На свёртывание установки и покидание места пуска требуется не более полутора-двух минут. Интересен тот факт, что ракета (в походном положении размещается в грузовом отделении пусковой машины на подъемной направляющей) переводится на пусковой угол возвышения 78° только за 15 секунд до запуска. Это помогает затруднить работу разведке противника. Экипаж пусковой машины – четыре человека: начальник расчета, механик-водитель, старший оператор (он же замначальника расчета) и оператор.

Ракеты размещаются на пусковой установке при помощи транспортно-заряжающей машины 9Т218-1 (сделана на шасси БАЗ-5922). В ее герметизированном грузовом отделении может разместиться две ракеты с пристыкованными головными частями. Для погрузки ракет в пусковую машину на транспортно-заряжающей имеется кран и ряд сопутствующего оборудования. Погрузочные работы можно производить на любой, в том числе и неподготовленной площадке, на которой могут бок о бок стать пусковая и заряжающая машина. На перегрузку одной ракеты уходит около двадцати минут.

Также в состав комплекса входит транспортная машина 9Т238, отличающаяся от транспортно-заряжающей только отсутствием погрузочной аппаратуры. 9Т238 может одновременно перевозить до двух ракет или четырех головных частей в транспортных контейнерах.

За двадцать с лишним лет своей службы «Точке-У» довелось участвовать в боевых действиях всего несколько раз. Генерал Г. Трошев в своей книге «Чеченский излом» писал, что благодаря использованию этого ракетного комплекса удалось предотвратить уход террористов из села Комсомольское. Боевики пытались пройти между позициями армии и бойцов МВД, но ракетчики точным залпом накрыли их. При этом федеральные силы, несмотря на небольшие расстояния, потерь от удара «Точки» не понесли. Также в прессе были сведения о применении «Точек» по складам и лагерям террористов. Во время войны в Южной Осетии в августе 2008 года появлялась информация о применении российской стороной «Точек-У».

Несмотря на свой уже солидный возраст, тактический ракетный комплекс «Точка-У» пока не планируется снимать с вооружения. Существует версия, что случится это не раньше того времени, когда в российской армии будет достаточное количество оперативно-тактических «Искандеров».

Баллистическая ракета «Точка-У». Характеристики, фото, ттх

Создание ракетного тактического комплекса «Точка» (предшественника ракеты «Точка-У») было инициировано в марте 1968 года постановлением Совмина СССР. Руководство страны поставило задачу создать высокоточную ракету с современными характеристиками для уничтожения малоразмерных объектов противника. Разработку поручили коллективу коломенского КБ Машиностроения, возглавляемого Сергеем Павловичем Непобедимым.

Почерк Непобедимого

С.П. Непобедимый удивительным образом соответствовал своей фамилии, создавая оружие победы, которому не было равных. В его послужном списке значатся противотанковые ракетные комплексы «Шмель», «Малютка», первый советский ПЗРК «Стрела» и его последующие модификации, ПЗРК следующего поколения — «Стрела» и «Игла». Руководитель разработки «Точки»

В 70-80 годы возглавляемое им КБ Машиностроения создает новый тип оружия – сверхзвуковые ПТУР «Штурм», «Атака» и «Хризантема». Позже по его инициативе были созданы ракетные комплексы «Точка», «Ока» и начата разработка ракетного комплекса «Искандер», работу над которым уже завершали его ученики.

От «Точки» к «Точке-У»

Испытания «Точки» продолжались 5 лет, и в 1976 году комплекс был принят на вооружение. Он мог поражать цели на дальности до 70 км с возможным отклонением от нее в пределах 250 метров. В это же время КБ приступило к созданию модифицированной версии комплекса — «Точка-Р» с пассивной радиолокационной головкой самонаведения для борьбы с РЛС противника.

Однако вскоре от «Точки-Р» пришлось отказаться, но работы по обновлению элементов комплекса продолжались до 1989 года, когда в войска стали поступать первые «Точки-У».

Готовность к любой войне

Комплекс «Точка-У» — это «универсальный солдат», готовый воевать и побеждать в любой войне. Его ракеты 9М79М и 9М79-1 «заточены» сразу под несколько типов боеголовок – ядерных (до 100 кт), осколочно-фугасных, кассетных, а также БЧ с отравляющими веществами. В любом из перечисленных вариантов при попадании объект подвергается полному и гарантированному уничтожению. По сравнению с первоначальным вариантом дальность полета ракеты увеличилась до 120 км.

Ракета и ее характеристики

Безусловно, что главным «действующим лицом» системы является одноступенчатая твердотопливная ракета 9М79. Ее габариты – 640 х 65 см (длина, диаметр). Из двух тонн общей массы примерно 500 кг приходится на боевой блок. Ракету разгоняет однорежимный твердотопливный двигатель, сжигающий за время полета (до 28 сек) около 800 кг топлива.

Управление полетом осуществляет инерциальная система наведения, основа которой – гироскоп 9Б64 и вычислительное устройство 9Б65. У «Точки-У» не предусмотрено отделение боевого блока в конце полета. Ракета пикирует на цель практически под прямым углом, что гарантирует высокую точность поражения.

Стартовый комплекс

«Точка-У» очень мобильна, благодаря 6-колесной полноприводной самоходной установке 9П129 с 300-сильным дизелем. По шоссе с полной боевой загрузкой установка спокойно разгоняется до 60 км/ч. Не помеха ей бездорожье и водные преграды, которые она преодолевает на плаву со скоростью 10 км/ч.

Пуск ракеты 9М79М

Чтобы произвести пуск из готовности №1 экипажу из 4 человек достаточно всего 2 минуты, а для расчета, совершающего марш, этот норматив увеличивается до 16 минут.

Участие в конфликтах

Воронка от ракеты в районе Донецка

«Точка-У» успела повоевать в Чеченской республике, в Южной Осетии в августе 2008 года. Были отмечены случаи применения комплекса на юго-востоке Украины со стороны ВСУ. «Точка-У» применялась правительственными войсками Сирии против исламистов.

«Точка-У» продолжает службу. Принято решение, что постепенно по мере истечения срока эксплуатации комплексы будут сниматься с вооружения и заменяться более современными «Искандерами».

Конструкция

. Насколько острым должен быть носовой наконечник ракеты?

По мере того, как ракеты становятся больше, важность сопротивления по отношению к массе уменьшается (сопротивление обычно пропорционально поперечному сечению и площади поверхности, в то время как масса обычно пропорциональна объему). Следовательно, большие ракеты, как правило, имеют менее заостренные обтекатели полезной нагрузки, которые обеспечивают больший полезный объем по массе, как показывает ответ Гоббса.

Qu8k была небольшой ракетой, разработанной с единственной целью — достичь высоты 100 000 футов (30 км) в соответствии с правилами Carmack Micro Prize; он был разработан за выходные и несколько отклонился от обычных конвенций любительской ракетной техники во имя уменьшения лобового сопротивления:

Для большинства колодок требуется пусковая проушина или рельсовая направляющая.Эти выступающие части ракеты создают сильное сопротивление. Моделирование показало, что, удалив эти части, я смог увеличить высоту пика более чем на 10 000 футов. Желание сохранить низкое сопротивление и полный контроль над тем, когда площадка будет установлена и доступна для запуска, побудило меня создать свою собственную стартовую башню.

В статье о дизайне носового обтекателя в Википедии, на которую ссылается Хоббс, упоминается, что конические наконечники часто выбираются из-за простоты изготовления, а не из более сложных форм, и это, вероятно, было движущим фактором для Qu8k.Эта диаграмма с той страницы показывает, что колбочки на самом деле плохо работают в околозвуковом режиме. Qu8k достиг максимальной скорости около 2,8 Маха всего на 5 км (17000 футов), что означает, что он проводит много времени в плотном воздухе на скоростях, на которых конический нос не идеален:

Сравнение характеристик лобового сопротивления различных форм носового конуса в околозвуковой и маломеханической областях. Рейтинги бывают: высшее (1), хорошее (2), удовлетворительное (3), низшее (4).

Итак, по-видимому, компромисс здесь заключался в том, что Девиль знал, что он может изготовить конический носовой обтекатель, и его моделирование показало, что он достигнет высоты 100 000 футов, так что он выбрал именно этот маршрут; Я полагаю, что, потратив больше времени и усилий, он мог бы сделать ракету немного меньшего размера с носом Хаака / фон Кармана и достичь заданной высоты, но при разработке ракет очень редко когда-либо оптимизируется только по одному фактору.

На диаграмме не показаны характеристики конусов со сферическим наконечником отдельно от чистых конусов, но я подозреваю, что наконечник с радиусом 1 см был бы незначительной разницей для этой ракеты: немного больше времени в цехе, шлифовка наконечника, и с меньшей вероятностью случайно проткнуть что-нибудь во время манипуляций, и он все еще способен сломать 100 000 футов.

«Сделай острием»: Илон Маск вдохновился на дизайн звездолета из фильма Саши Барона Коэна

Саша Барон Коэн может похвастаться элегантным внешним видом ракеты Starship от SpaceX.

Фильм британского комика 2012 года «Диктатор» послужил вдохновением для дизайна Starship, сказал основатель и генеральный директор SpaceX Илон Маск в подкасте Джо Рогана в четверг (11 февраля).

Маск процитировал сцену, в которой генерал-адмирал Коэна Аладин, авторитарный правитель вымышленной страны Вадия, оценивает ракету, созданную его инженерами. У машины тупая голова, что не нравится Аладину.

Starship и Super Heavy: Космические аппараты SpaceX, колонизирующие Марс, на изображениях

«Он слишком круглый сверху.Он должен быть точным », — говорит диктатор главе своей ядерной программы Nuclear Nadal (играет Джейсон Манцукас).« Раунд не страшен. Поинти пугает ».

Starship, космический корабль высотой 165 футов (50 метров), который SpaceX разрабатывает для доставки людей и грузов на Марс и в другие отдаленные места, также изначально должен был иметь относительно тупую голову, сказал Маск. Rogan . Но руководитель SpaceX, сознательно направляя своего внутреннего Аладина, сказал своим инженерам сделать Starship более острым.

«Вы буквально сказали им сделать Starship более острым из-за фильма« Диктатор »?» — посмеиваясь, спросил Роган.

«Ага. И они тоже это знают», — со смехом ответил Маск. «Не то чтобы они не знали об этом. Я подумал, что было бы забавно сделать его более острым, что мы и сделали».

Затем Роган спросил, дает ли остроту Starship аэродинамическое преимущество. «Возможно, это немного хуже», — сказал Маск, вызвав смех у обоих мужчин. Но, добавил он, «выглядит круче».

Роган и Маск прошли большой путь во время широкомасштабной атаки, почти 3.5-часовое интервью, которое вы можете прослушать через Spotify . (Есть также клипы с этим на канале Joe Rogan Experience на YouTube ). Например, Маск сказал, что SpaceX стремится вывести прототип Starship на околоземную орбиту в этом году, и он думает, что последний действующий аппарат будет регулярно летать с людьми. к 2023 году.

SpaceX уже начала высотные испытательные полеты с двумя прототипами Starship. Корабли SN8 («Серийный номер 8») и SN9 поднялись в небо примерно на 10 километров над площадкой SpaceX в Южном Техасе 7 декабря.9, 2020 и 2 февраля этого года соответственно. Обе машины в целом показали хорошие результаты, но не смогли выполнить посадку , взорвавшись массивными огненными шарами в месте приземления.

И скоро мы увидим еще один такой рейс; SN10 уже находится на испытательном стенде.

Как и два его непосредственных предшественника, SN10 оснащен тремя двигателями Raptor следующего поколения от SpaceX. Последний Starship будет иметь шесть Raptors, что сделает его достаточно мощным, чтобы взлететь с Луны и Марса, сказал Маск.

Но даже шестидвигательному звездолету потребуется помощь, чтобы покинуть нашу гораздо более массивную Землю. Таким образом, SpaceX также разрабатывает гигантский ускоритель первой ступени, известный как Super Heavy, в котором будет около 30 Raptors.

И Starship, и Super Heavy будут быстро и полностью многоразовыми, сказал Маск. Вскоре после запуска Starship на орбиту Super Heavy вернется на Землю для вертикального приземления с приводом, как это уже делают первые ступени ракет SpaceX Falcon 9 и Falcon Heavy.И каждый звездолет совершит несколько полетов в дальний космос без необходимости возвращаться на Землю.

Маск уже трижды делал подкаст Рогана. Во время своего первого выступления в сентябре 2018 года предприниматель-миллиардер немного покурил травку. Участие в программе является законным в Калифорнии, где Роган записывает свои интервью, но руководителей НАСА, тем не менее, были недовольны и начали проверку безопасности SpaceX и Boeing, двух компаний, которые имеют контракты с НАСА на доставку астронавтов на Международную космическую станцию и обратно.

Маск не загорелся ни во время второго разговора с Роганом, ни в мае 2020 года, ни во время подкаста на прошлой неделе.

Майк Уолл — автор книги о поисках инопланетной жизни « Out There » (Grand Central Publishing, 2018; иллюстрировано Карлом Тейтом). Следуйте за ним в Twitter @michaeldwall. Следуйте за нами в Twitter @Spacedotcom или Facebook.

Ракетная аэродинамика — Science Learning Hub

Ракетная аэродинамика — это исследование того, как воздух обтекает ракету и как это влияет на сопротивление и устойчивость.

Носовой обтекатель и стабилизаторы ракеты спроектированы таким образом, чтобы минимизировать лобовое сопротивление (сопротивление воздуха), а также обеспечить стабильность и управляемость (держать ее в правильном направлении без раскачивания).

Носовой обтекатель и диаметр ракеты влияют на лобовое сопротивление

Величина сопротивления воздуха, препятствующего движению ракеты, зависит в основном от формы носового конуса, диаметра ракеты и скорости ракеты.

Первая точка, которая встречается с воздухом, — это носовой обтекатель в передней части ракеты.Если скорость ракеты меньше скорости звука (1200 км / ч в воздухе на уровне моря), лучшая форма носового конуса — закругленная кривая. На сверхзвуковых скоростях (превышающих скорость звука) лучшая форма — более узкая и острая точка.

Ракеты большего диаметра имеют большее лобовое сопротивление, потому что больше воздуха выталкивается с пути. Перетаскивание зависит от площади поперечного сечения объекта, движущегося в воздухе. Сделать ракету как можно более узкой — лучший способ уменьшить сопротивление.

Скорость полета ракеты в воздухе также увеличивает сопротивление. При удвоении скорости сопротивление увеличивается в четыре раза.

Плавники управляют направлением и стабильностью

Устойчивость ракеты — это ее способность лететь по воздуху в правильном направлении, не раскачиваясь и не кувыркаясь.

Ребра используются на ракетах меньшего размера для обеспечения такой устойчивости и управляемости. Это работает так же, как размещение перьев на хвосте стрелы. Большее сопротивление перьев удерживает хвост стрелы сзади, так что острие стрелки летит прямо против ветра.

Чтобы понять, как размещать плавники и насколько они должны быть большими, важно понимать центр масс и центр давления.

Центр масс

Центр масс объекта — это точка, в которой можно считать сосредоточенной всю массу объекта.

Чтобы найти центр масс твердого объекта, например ракеты из бутылки с водой, балансируйте ракету на пальце так, чтобы ракета находилась в горизонтальном положении. Центр масс — это точка прямо над вашим пальцем.

Центр масс можно переместить ближе к носовому конусу ракеты, добавив немного массы возле носового конуса. Это повысит стабильность.

Центр давления

Единственная точка, в которой сосредоточены все аэродинамические силы, называется центром давления.

Чтобы найти примерное положение центра давления, нарисуйте контур ракеты на листе бумаги. Центр области очертания примерно соответствует центру давления.

Чтобы ракета была стабильной, центр давления должен быть ближе к хвостовой части, чем центр масс. Если центр давления находится в том же положении, что и центр масс, ракета упадет. Стабильность увеличивается по мере увеличения расстояния между центром масс и центром давления.

Размещение стабилизаторов на хвостовой части ракеты перемещает центр давления ближе к хвостовой части и увеличивает устойчивость. Однако это также увеличивает сопротивление, поэтому существует оптимальный размер килей, чтобы ракета имела достаточную устойчивость без слишком большого сопротивления.

Меню — Johnny Rockets

Местоположение * Требуется

Выберите местоположение * Встреча на высшем уровне — Бирмингем, ALOutlets of Little Rock — Little Rock, ARTucson Premium Outlets — Tucson, AZ Торговый центр Deer Valley — Phoenix, AZScottsdale — Scottsdale, AZWestgate City Center — Glendrowheadale, AZAr Торговый центр — Глендейл, AZOdysea in the Desert — Скоттсдейл, AZCliff Castle Casino — Camp Verde, AZ Аризона Миллс — Tempe, AZSan Tan Village — Gilbert, AZMonterey — Монтерей, CASanta Monica — Санта-Моника, CALaguna — Laguna Beach, CAThe Outlets of Orange — Orange , CAConcord — Concord, CAOntario Mills — Онтарио, CAVictoria Gardens — Rancho Cucamonga, CABoomers Vista — Vista, CARaging Waters San Jose — Сан-Хосе, CABrea Mall — Brea, CAWestfield Mainplace Food Court — Санта-Ана, Торговый центр CASanta Anita — Аркадия, CABlossom Hill — Сан-Хосе, Калифорния, Голливуд и Хайленд — Голливуд, Кэпавильон — Сан-Хосе, Кэбакерсфилд — Бейкерсфилд, Калифорния Universal CityWalk — Юниверсал-Сити, Кэпин Корт — Лонг-Бич, CASix Flags Magic Гора — Валенсия, CAKnotts Berry Farm — Буэна-Парк, CASix Flags Discovery Kingdom — Vallejo, CACamp Pendleton — Кэмп Пендлтон, CASix Flags — Сан-Франциско — Вальехо, CAManhattan Beach — Manhattan Beach, CASpeedZone Los Angeles — City of Industry, CABella Terra — Хантингтон Beach, CABeverly Connection — Лос-Анджелес, Калифорния Irvine Spectrum — Ирвин, Калифорния Анахайм Гарденуолк — Анахайм, CADel Amo — Торранс, CASanta Monica Place — Санта-Моника, CAValencia — Валенсия, CASan Francisco Premium Outlet — Ливермор, Центр города CAUniversity — Сан-Диего, CAPalladio @ Broadstone — Folsom, CAArden Fair — Sacramento, CAPromenade @ Camarillo — Camarillo, CA Little Tokyo — Los Angeles, CACherry Creek — Денвер, COLake Compounce # 1 — Bristol, CTMohegan Sun Express — Uncasville, CTConnecticut Post — Milford, CTTanger — Outlets at Foxntuckwood , CTMohegan Sun Casino — Ункасвилл, Коннектикут, Джорджтаун — Вашингтон, округ Колумбия Станция Союза — Вашингтон, округ Колумбия Университет Стетсона — Делэнд, ФЛК Citrus Park — Тампа, Флорида Пуэнт — Орландо, FLMall в Millenia — Орландо, FLDolphin Mall (JR Nine) — Майами, FLShops at Sunset (JR 14) — Южный Майами, FLInternational Mall (MIA) — Майами, FLSawgrass Mills (JR 19) — Восход, FLDadeland Mall Relocation — Майами , FLTampa Premium Outlets — Лутц, Флорида Международная площадь — Тампа, Флорида The Loop — Киссимми, Флорида Развлекательный центр Sunshine — Деланд, FLVillages — The Villages, FL Дестин Коммонс — Дестин, FLOcean Walke Shoppes — Дейтона-Бич, FLSix Flags — Атланта — Остелл, GAArbor Place — Дугласвилл, GAThe Outlet Shoppes в Атланте — Вудсток, GATanger Outlets в Саванне — Пулер, Аквариум GAGeorgia — Атланта, GAPhipps Plaza — Атланта, GAPearl Highlands Center — Pearl City, HIRock N Fun в KaMakana Ali — Kapolei, HISix Flags Great America — Gurnee, ILSix Flags — Чикаго — Gurnee, ILCastleton — Индианаполис, INOutlet Shoppes of the Bluegrass — Симпсонвилль, Международный аэропорт KYBoston Logan — Бостон, MASouth Shore Plaza — Braintree, MASix Flags — New England — Agawam, MAActon Pla za II — Актон, торговый центр MABurlington — Берлингтон, MANational Harbour — Национальная гавань, MDClarksburg Premium Outlets — Кларксбург, MD Внутренняя гавань Балтимора — Балтимор, MDSix Flags — Bowie, MDFedEx Field 107 — Landover, MDFedEx Field 340 — Landover, MDFedEx Field 435 — Landover , MDFedEx Field 129 — Landover, MDFedEx Field 319 — Landover, MDArundel Mills — Ганновер, MDFreeport Village — Freeport, MEMaine Mall — Южный Портленд, MEGreat Lakes — Auburn Hills, MIGun Lake — Wayland, MIMall of America — Bloomington, MNSix Flags St.Луис — Эврика, MOWest Langtree Plaza — Мурсвилл, NCHarrahs Cherokee Casino — Чероки, NCWest Acres Mall — Фарго, штат Северная Дакота — Парамус, Нью-Джерси — Вудбридж — Вудбридж, Сады Нью-Джерси — Элизабет, Нью-Джерси Six Flags Great Adventure — Jackson, NJSix — Джексон, торговый центр NJQuakerbridge — городок Лоуренсвилля, штат Нью-Джерси — Хобокен — Хобокен, казино NJBallys — Атлантик-Сити, торговый центр NJMonmouth — Итонтаун, торговый центр Newport Center — Джерси-Сити, торговый центр NJCottonwood — Альбукерке, Казино NMRoute 66 — Альбукеродок, Гранд-Нью-Йорк Сьерра — Рино, NVAliante Hotel & Casino — Северный Лас-Вегас, NVSilverton Casino — Лас-Вегас, NVFlamingo Hotel — Лас-Вегас, NVMeadows Mall — Лас-Вегас, NVMandalay Bay Resort & Casino — Лас-Вегас, NVBallys Resort & Casino — Лас-Вегас, NVExcalibur — Лас-Вегас, NVFashion Show Mall — Лас-Вегас, NVMGM Grand Hotel — Лас-Вегас, NVLuxor Hotel — Лас-Вегас, NV Карсон-Сити — Карсон-Сити, NVDestiny США (переезд) — Сиракузы, Нью-Йорк Пенн-Стейшн — Нью-Йорк C ity, NYJR Walden — Буффало, NYNyack — West Nyack, NYSplish Splash Water Park — Calverton, NYAtlas Park — Glendale, NYSix Flags — Great Escape — Queensbury, NYThe Times Union Center — Олбани, NYCrossgates — Олбани, NYMiddletown — Middletown Airport — NYSyrac Сиракузы, Нью-Йорк, Торговый центр Рузвельта — Гарден-Сити, Торговый центр Нью-Йорка — Дир-Парк, Нью-Йорк 56-й и 3-й — Нью-Йорк, Стадион Нью-Йорка Янки (секция 213-200 уровень) — Бронкс, стадион Нью-Йорка Янки (Секция BL-Отбеливатели) — Бронкс, стадион Нью-Йорк Янки (Секция 324) -300 уровень) — Бронкс, международный аэропорт Нью-Йорка (CMH) — Колумбус, OH Парк развлечений Сидар-Пойнт — Сандаски, Огайский Государственный университет Оклахома — Стиллуотер, казино OKRiver Spirit — Талса, парк OKKennywood — Уэст-Миффлин, гора PAMontage — Moosic, горнолыжный курорт PAMontage Mountain Ski Resort — Скрэнтон, PAMohegan Sun @ Pocono Downs — Wilkes-Barre, PAThe Crossings Premium Outlets — Tannersville, PASouth Street — Philadelphia, PAProvidence Airport — Warwick, RILincoln Park II — Lincoln, RIChapel View — Cranston, RILincoln Парк (Твин-Риверс) — Линкольн, RIProvidence Place — Providence, торговый центр RIWarwick — Warwick, RIBroadway at the Beach — Myrtle Beach, SCBarefoot Landing — N.Миртл-Бич, SCFrankies Fun Park — Гринвилл, SC The Shoppes at Gatlinburg — Gatlinburg, TNOpry Mills — Nashville, TNPalms Crossing — McAllen, TXShops at Rivercenter — San Antonio, TXPrime Outlets — San Marcos, TXSix Flags Fiesta — San Antonio Over, TXSix Flags — Арлингтон, Техас Шесть флагов Fiesta Texas (# 2) — Сан-Антонио, Техас Outlet Shoppes в Ларедо — Ларедо, Техас Ларедо — Ларедо, Техас Моррисон Плаза — Браунсвилл, Техас Южный Падре Айленд, Техас — Южный Падре Айленд, Техас SpeedZone Даллас — Даллас, Техас и Университет — Эль-Пасо, TXCielo Vista Mall — Эль-Пасо, TXStation Park — Фармингтон, UTTraverse Mountain Outlets — Лехи, UTCity Creek — Солт-Лейк-Сити, UTNorfolk — Norfolk, VAKingstowne — Alexandria, VAVNC Rocket 3 Mobile Kitchen — Midlothian, VARichmond Coliseum — Richmond, VABramble — Брамблтон, VAHancock Village — Честерфилд, VAShort Pump — Ричмонд, VAKent Station — Kent, WAThe Outlet Collection — Auburn, WAPacific Place — Сиэтл, WASouth Center Mall II — Tukwila, WAMilwaukee Airpor t — Милуоки, с магазинами Outlet Shoppes в Ошкоше — ОшКош, Висконсин

3.8 Неявное дифференцирование — Исчисление Том 1

Цели обучения

Найдите производную сложной функции, используя неявное дифференцирование.
Используйте неявное дифференцирование, чтобы определить уравнение касательной.

Мы уже изучили, как найти уравнения касательных к функциям и скорости изменения функции в определенной точке. Во всех этих случаях мы имели явное уравнение для функции и явно дифференцировали эти функции.Предположим вместо этого, что мы хотим определить уравнение касательной к произвольной кривой или скорость изменения произвольной кривой в точке. В этом разделе мы решаем эти проблемы, находя производные функций, которые неявно определяются в терминах.

В большинстве математических дискуссий, если зависимая переменная является функцией независимой переменной, мы выражаем через. Если это так, мы говорим, что это явная функция из. Например, когда мы пишем уравнение, мы явно определяем в терминах.С другой стороны, если связь между функцией и переменной выражается уравнением, где не выражается полностью через, мы говорим, что уравнение неявно определяет через. Например, уравнение неявно определяет функцию.

Неявное дифференцирование позволяет нам находить наклоны касательных к кривым, которые явно не являются функциями (они не проходят тест вертикальной линии). Мы используем идею, что части являются функциями, которые удовлетворяют данному уравнению, но на самом деле это не функция.

В общем, уравнение определяет функцию неявно, если функция удовлетворяет этому уравнению. Уравнение может неявно определять множество различных функций. Например, функции

, и, которые проиллюстрированы на (Рисунок), являются всего лишь тремя из многих функций, неявно определяемых уравнением.

Рисунок 1. Уравнение неявно определяет многие функции.
Если мы хотим найти наклон касательной линии к графику в точке, мы могли бы вычислить производную функции в точке.С другой стороны, если нам нужен наклон касательной в точке, мы могли бы использовать производную от. Однако не всегда легко найти функцию, неявно определяемую уравнением. К счастью, метод неявного дифференцирования позволяет нам найти производную неявно определенной функции, даже не решая ее явно. Процесс поиска с использованием неявного дифференцирования описан в следующей стратегии решения проблем.
Использование неявной дифференциации
Предполагая, что это неявно определяется уравнением, найти.
Решение
Следуйте шагам стратегии решения проблем.
Использование неявной дифференциации и правила продукта
Предполагая, что это неявно определяется уравнением, найти.
Решение
Использование неявного дифференцирования для нахождения второй производной
Найдите, если.
Найти для неявно определенного уравнением.
Решение
Ключевые понятия
Мы используем неявное дифференцирование, чтобы найти производные от неявно определенных функций (функций, определяемых уравнениями).
Используя неявное дифференцирование, мы можем найти уравнение касательной к графику кривой.
Глоссарий
неявное дифференцирование
— это метод вычисления функции, определяемой уравнением, который достигается путем дифференцирования обеих сторон уравнения (не забывая рассматривать переменную как функцию) и решения для
Илон Маск говорит, что SpaceX попытается вернуть сверхтяжелую ракету, поймав ее с помощью стартовой башни — TechCrunch
По словам генерального директора и основателя Илона Маска,
SpaceX попробует существенно иной подход к посадке своих будущих многоразовых ракетных ускорителей.Он попытается «поймать» тяжелый ускоритель, который в настоящее время находится в разработке, с помощью рычага стартовой башни, используемого для стабилизации транспортного средства во время его подготовки к взлету. Современные ускорители Falcon 9 возвращаются на Землю и приземляются на своих встроенных опорах, но цель Super Heavy состоит в том, чтобы большая ракета вообще не имела опор, говорит Маск.
Процесс запуска сверхтяжелого самолета по-прежнему будет включать использование его двигателей для управления скоростью его снижения, но он будет включать использование решетчатых плавников, которые включены в его основной корпус, чтобы помочь контролировать его ориентацию во время полета, чтобы «поймать» ускоритель — по сути, зацепив его за рычаг пусковой башни, прежде чем он вообще коснется земли.Основное преимущество этого метода, который, очевидно, потребует большого количества точного маневрирования, заключается в том, что он означает, что SpaceX может сэкономить как стоимость, так и вес, полностью исключив опоры для приземления из конструкции Super Heavy.
Еще одно потенциальное преимущество, полученное Маском, заключается в том, что он может позволить SpaceX по существу переработать сверхтяжелый ускоритель сразу же обратно на стартовую установку, на которую он возвращается, — возможно, позволяя ему снова быть готовым к полету с новой полезной нагрузкой и разгонной ступенью (состоящей из звездолета , другой космический корабль SpaceX в настоящее время разрабатывает и испытывает) менее чем за час.”
Цель Starship и Super Heavy — создать ракету-носитель, которая будет еще более многоразовой, чем нынешняя система Falcon 9 (и Falcon Heavy) от SpaceX. В конце концов, цель Маска — сделать так, чтобы Starship совершал регулярные и частые полеты — для прямых перелетов на Землю, для орбитальных миссий ближе к дому и для дальних перелетов на Луну и Марс. Темпы, с которыми он предвидит, что это произойдет, чтобы сделать возможным колонизацию Марса постоянной человеческой популяцией, требуют быстрого повторного использования и отражения сверхтяжелых кораблей, которые он описал сегодня с этим предложенным новым методом посадки.
Опытные образцы
Starship в настоящее время строятся и тестируются в Бока-Чика, штат Техас, где SpaceX в прошлом году летала на опытном космическом корабле. Компания также работает над элементами супертяжелого ускорителя, и Маск недавно заявил, что намерен через несколько месяцев начать активные летные испытания этого компонента пусковой системы.
Роки-Пойнт Мексика | Пуэрто Пеньяско Мексика
Известный как Пуэрто-Пеньяско или Роки-Пойнт , это город, расположенный в северо-восточной части штата Сонора, отличающийся близостью к океану и близостью к границе с США.Вы можете искупаться в теплых водах Кортесского моря, и самое приятное то, что оно находится всего в 60 милях от границы с США. Что касается картографии, то сказано, что он расположен на 31 градусе 19 ‘северной широты и в меридиане на высоте 7 метров над уровнем моря.
Внутренний номер
Муниципалитет утверждает, что его площадь составляет 9774,45 км2, что составляет 5,3% от всего штата.
Муниципалитет Пуэрто-Пеньяско
В качестве главы муниципалитета Роки-Пойнт имеет 27 общин, которые простираются по всей его территории, а также являются домом для 57 342 жителей, большинство из которых проживает в городе.
Орография
Несмотря на то, что большая часть территории плоская, важно отметить горный хребет соседнего муниципалитета Сонойты. Роки-Пойнт также состоит из признанной пустыни Алтарь и вулканической зоны Эль-Пинакате.
Роки-Пойнт признан одним из самых молодых городов штата Сонора. Официально он был образован в 1928 году, но некоторые города уже были признаны из-за деятельности местного рудника и горняков, которые там работали.В поисках драгоценных металлов пришел американский чиновник и назвал этот район «Рокки-Пойнт» (примерно в начале 1940-х годов). Он был объявлен городом комиссариата и являлся основным районом экономической деятельности окружающего рыболовного региона благодаря морской жизни на побережье Калифорнийского залива. Также важно отметить, что значительную часть развития региона можно отнести к строительству поезда, который соединял Нижнюю Калифорнию с Сонорой и остальной частью страны до 1950 года, когда Роки-Пойнт превратился в муниципалитет.
Одна из легенд о популярном порту — это история о том, что в 20-х годах Роки-Пойнт служил убежищем для американского гангстера Аль Капоне.
Порт (Город)
Самая старая часть Роки-Пойнт была заселена первыми жителями, которые в то время называли ее только Роки-Пойнт, это было примерно в 1922 году, когда жители Аризоны приехали раздавать рыбу пойманный. Роки-Пойнт начали основываться вокруг Китового холма, известного сегодня как Пуэрто-Вьехо (Старый порт)
.
С момента своего основания Рокки-Пойнт был популярным местом для отдыхающих из Аризоны, Невады, Калифорнии, а в последнее время — из соседних штатов Чиуауа и Нижняя Калифорния.
Население порта в 1937 году было сопоставимо с эпохой рыболовства, и в нем не было даже 100 человек, но когда они построили поезд, население начало быстро расти и в 1965 году насчитывалось примерно 5000 человек.
Как уже упоминалось ранее, Пуэрто-Пеньяско, или Роки-Пойнт, как его называют жители США, стал домом для тысяч семей, которые приезжают более одного раза в год, чтобы насладиться прекрасными пляжами и океаном.
Благодаря деньгам от туризма, Порт вырос в услугах, которые он предлагал, чтобы удовлетворить потребности многих посетителей.Первые отели, такие как парки для автофургонов, сыграли решающую роль в развитии Роки-Пойнт с середины 20-х до 80-х годов.
Rocky Point продолжает расти в районах, где есть развлечения и достопримечательности для туристов. Есть разные пляжи, которые сейчас признаны и предоставляют отличные места для отдыха. Некоторые из пляжей в Роки-Пойнт: Лас Кончас, Эль-Мирадор, Плайя-Эрмоса, Плайя-Энканто, Ла-Чолла, самый популярный из них — Сэнди-Бич.В начале 1990-х годов было начато множество девелоперских проектов, непосредственно ориентированных на туризм и недвижимость. В районе, который сейчас известен как Песчаный пляж, один за другим были построены несколько застроек, и теперь они являются частью того, что предлагается туристам.
Некоторые из наиболее важных событий, которые поддерживают большую часть туризма в Роки-Пойнт: Playa Bonita Resort, Princesa de Peñasco, Las Palomas Beach and Golf Resort, Sonoran Resorts, Marina Pinacate Resort, и это лишь некоторые из них.
Пуэрто-Пеньяско как город сохранил стабильный рост. Фактически, есть новые коммерческие услуги, такие как супермаркеты от национальных сетей, которые, помимо обычных сотрудников, также приносят пользу туризму и местным жителям. Пуэрто-Вьехо, где находится Меркада-де-Марискос, являются основными частями порта, которые привлекают не только местных жителей, но и посетителей.
Его название «Пуэрто-Пеньяско» или « Роки-Пойнт »
Порт узнаваем под двумя названиями: Рокки-Пойнт на английском языке и Пуэрто-Пеньяско на испанском языке.Роберто Уильям Хейл Харди, пенсионер из Великобритании в 1982 году, прошел через порт в поисках драгоценных металлов и жемчуга и дал ему название, которое мы теперь называем по-английски, Рокки-Пойнт, пока генерал Ласаро Карденас не изменил его на Пуэрто-Пеньяско. , или Порт-Роки-Пойнт. Для простого произношения на разных языках слово «Порт» исключили.
Здравоохранение
Несчастные случаи и чрезвычайные ситуации могут возникнуть в любой момент, в Rocky Point вы можете рассчитывать на необходимые услуги, чтобы устранить любые неудобства.Несчастные случаи и чрезвычайные ситуации могут возникнуть в любой момент, в Rocky Point вы можете рассчитывать на необходимые услуги, чтобы учесть любые неудобства.
Срочная помощь Sandy Beach, расположенный на Пасео Лас Дунас Edificio Acrópolis (638) 388 76 76
Срочная помощь Сан-Хосе, расположенный на Blvd. Бенито Хуарес и Гильермо Прието (638) 383 51 21 / (638) 383 15 21
Красный Крест Мексики расположен на Blvd. Фремонт № 94 полковник Эль-Мирадор 3832266
Клиника Санта-Мария, в районе Героев Ниньос № 37 между Симоном Моруа и Акилес Сердан (638) 383-2440
Городской центр здоровья (638) 388-9069
Больница общего профиля (638) 102-0423 Рио Сушиат Кол.Брисас-дель-Гольфо
Мексиканский институт социального обеспечения (638) 383-2777 Хуан де ла Баррера и Николас Браво
В случае, если в случае чрезвычайной ситуации потребуется транспортировка в клинику в Соединенных Штатах, телефоны службы эвакуации по воздуху: AirEvac, Inc., 602-244-9327, а транспортировка на машине скорой помощи — Ajo Ambulante, Inc, 520-387-5154
.
Транспорт
В Роки-Пойнт есть множество водителей такси, доступных для вас 24/7.
Помните, что все транспортные средства, используемые в Мексике, должны иметь мексиканскую страховку, потому что американская страховка недействительна.
Международный аэропорт на море Кортеса — один из последних проектов в Роки-Пойнт, который способствует развитию города как потенциального туристического направления. В рамках проекта, который стартовал в 2005 году, Mayan Group Resorts, имея в виду возможность принимать коммерческие самолеты с максимальной вместимостью Boeing 757, предприняли усилия с правительством штата Сонора, чтобы объединить проект, который, наконец, был запущен. в ноябре 2009 года через президента Фелипе Кальдерона.
Активный отдых
В Роки-Пойнт есть множество развлечений для людей всех возрастов и интересов. Если вы приехали на отдых с семьей, приехали с друзьями или ищете романтического побега с супругом, вы можете насладиться достопримечательностями, которые город может вам предложить.
Пляж
Верно ли, что одни из величайших планировщиков — это те, кто не планирует? Что ж, если это ваш случай, вы все равно прекрасно проведете время на пляжах Роки-Пойнт.Вы найдете такие развлечения, как лодки-бананы, водные мотоциклы, кайтсерфинг, каякинг, парусный спорт и сноркелинг. Некоторые отели предлагают своим гостям оборудование для этих занятий бесплатно.
The Land
Кто не любит ощущать прилив адреналина на квадроцикле? Роки-Пойнт хорошо известен своими огромными песчаными дюнами и огромными просторами грязи, где вы можете сделать ваше приключение на квадроцикле приятным.
Квадроциклы
разрешены как средство передвижения по городу, если соблюдаются законы транспорта и только вы используете транспортное средство.Мы рекомендуем вам отправиться в «Ла Лома», расположенный в пешей доступности от залива Чолла, и здесь вы можете арендовать внедорожники 4 × 4, и у них есть много разных вариантов для всей семьи.
Есть несколько мест, где вы можете арендовать квадроцикл по цене от 30 до 50 долларов в час, в зависимости от типа транспортного средства, которое вы хотите использовать. Не забудьте иметь водительские права, которые они запросят, чтобы взять напрокат.
Также примите во внимание, что использование квадроциклов на пляжах запрещено, и вот несколько советов, чтобы ваша поездка всегда была безопасной и ответственной:
— Всегда используйте шлем, когда едете на квадроцикле — Максимум 2 человека на транспортное средство
— Люди младше 16 лет не могут водить машину
— Не пейте за рулем
— Мы рекомендуем держаться подальше от главных улиц, а именно: Fremont Blvd., Бульвар Бенито Хуарес и Пуэрто-Вьехо.
Подводное плавание с аквалангом
В вашем списке исследование глубин моря Кортеса? Подводное плавание с аквалангом спасено для самых смелых людей, и в Роки-Пойнт это возможно. Есть несколько компаний, которые предлагают безопасные экскурсии с аквалангом, но, как и во всех других местах, вы должны быть сертифицированным дайвером, чтобы участвовать в этих мероприятиях.
Так или иначе, в Интернете есть множество материалов, которые могут описать и представить невероятные воды Калифорнийского залива.Вы не можете упустить возможность увидеть «Аквариум мира» — название, которое дал ему исследованный Жак Костэу.
Эко-туризм
Для людей, которые любят природу, Пуэрто-Пеньяско предлагает уникальные мероприятия по изучению местности с экскурсиями в биосферу Пинакате, пустыню Гранд-Алтарь и фауну Кортесского моря. Есть несколько компаний, занимающихся турами, и мы рекомендуем вам использовать их, чтобы вы могли лучше познакомиться с чудесами, которые Rocky Point может предложить вам.
В продолжение Мы оставляем вам список мероприятий, которые вы не можете пропустить. Большинство туров отправляются из CEDO (Centro de Estudios de Desiertos y Oceanos):
Открытие бассейнов: Информативный тур, который проведет вас через северную часть Калифорнийского залива, где вы исследуете рифы и скалы.
Каяк в Эстеро Моруа: Совершив простую прогулку на каяке, вы можете добраться до мест, к которым нельзя добраться никаким другим способом.
Поездка на остров Сан-Хорхе: Во время поездки на остров вы увидите колонию морских львов, дельфинов и других видов морских животных, таких как местные птицы региона. Вы также можете заняться подводным плаванием с аквалангом, сноркелингом и понаблюдать за птицами.
Sckuk Toak (Священная гора): Это туристическое место, открывшее свои двери в 2009 году, предлагает информацию о том, как управляется биосфера Pinacate. Вы также можете посетить кратер «Эль-Элеганте» через доступ в Визит-центр, в биосферном заповеднике Эль-Пинакате вы можете заняться такими видами деятельности, как кемпинг, походы, катание на горных велосипедах и другие.
Air
Кто не мечтал о полетах? Rocky Point может воплотить ваши мечты в реальность, позволив вам насладиться городом с другой точки зрения, совершив поездку на моторизованном планере. Вы можете пролететь над пляжами Sandy Beach и оставить свои воспоминания с помощью уникальных фотографий и видео. Эти услуги находятся в районе, который известен как «Риф».
Каникулы таковы, что вам не нужно беспокоиться и немного расслабиться, но также важно принять во внимание наши советы по безопасности деятельности.Если вам нужна дополнительная информация по определенному действию, не стесняйтесь обращаться к нам.
Вместимость отеля: Благодаря туристическому буму в этом регионе и значительному увеличению рекламных акций, предлагаемых поставщиками услуг по всему миру, такими как курорты и отели здесь, в Пуэрто-Пеньяско, поток туристов в этом году увеличился за счет на 12% больше, чем в предыдущем году. Согласно отчетам, предоставленным Центром конференций и посетителей, Пуэрто-Пеньяско привлек в общей сложности 1 602 750 местных и иностранных туристов.
Туристическое богатство
В Роки-Пойнт вы можете хорошо проводить время круглый год из-за невероятного климата круглый год. Однако туризм в Роки-Пойнт носит сезонный характер.
Зимний сезон: В первый сезон года в Роки-Пойнт приезжают несколько посетителей из северных Соединенных Штатов и Канады, хорошо известные «Снежные птицы», которые приезжают, чтобы насладиться зимой в Роки-Пойнт на своих автофургонах, которые самый распространенный. Мероприятия в это время года больше сосредоточены на таких мероприятиях, как гольф, походы и наслаждение прекрасными закатами, которые всегда можно увидеть в Кортесском море.
Весенний сезон: Как только лучи солнца начинают нагревать воды Роки-Пойнт, вы можете почувствовать предвкушение и волнение грядущего весеннего сезона. Весенний сезон в Роки-Пойнт проходит двумя способами: весенние каникулы и «Семана Санта» (Страстная неделя). Весенние каникулы привлекают множество семей и студентов во время своих детей или школьных каникул, чтобы насладиться пляжами и бассейнами самых популярных курортов в этом районе.
Semana Santa (Пасха) — очень важный национальный праздник в Мексике, и многие люди со всей Мексики приезжают в Роки-Пойнт.Это праздник, которым можно наслаждаться с семьей и друзьями.
Летний сезон: Это самый продолжительный сезон с точки зрения хорошего климата и процветающего туризма. Рокки-Пойнт принимает посетителей уже в первые несколько недель июня, и это продолжается до тех пор, пока занятия в большинстве школ не возобновятся в августе. Самыми популярными занятиями в этом сезоне являются водные мотоциклы, квадроциклы, рыбалка и исследования в целом.
Осенний сезон: Осень в Роки-Пойнт, как и весна, проходит точно так же.Погода в это время года невероятная, и многим людям нравится приезжать в Роки-Пойнт (Пуэрто-Пеньяско), чтобы уехать на несколько дней, насладиться великолепным бризом океана и совершить длительные прогулки по пляжу.
Обед также является очень популярным занятием в это время года, так как многие люди отправляются в старый порт за свежими морепродуктами. В октябре и ноябре вы можете в последний раз насладиться свежим климатом и исследованиями.
Климат
Климат в Роки-Пойнте полутеплый, что идеально подходит для активного отдыха большую часть года, а благодаря его географическому положению вы можете наслаждаться солнечными днями и ночами полнолуния с прохладным бризом.
Нормальная температура в летние месяцы составляет 28,7 градусов по Цельсию (83 F), и, если они не фиксируют сезон дождей, она очень низкая. В зимние месяцы температура опускается примерно до 20,1 градуса по Цельсию. Весной в период с января по май температура составляет 15,5–26,6 ºC (60–80 ºF). Температура с мая по август колеблется от 26,6 до 40,5 ºC (80-105 ºF). С сентября по декабрь в Роки-Пойнт считается осенью / зимой, а температура здесь составляет 15.5 и 23,8 ºC (60-75 ºF).
.

Ракетный комплекс «Точка-У»: технические характеристики. Справка

9К79-1 Точка-У

БАСТИОН, BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF WEAPONS, MILITARY EQUIPMENT

Характеристики ТТХ, Радиус Поражающего Действия Оружия, Скорость и Боевое Применение Баллистической Ракеты

История создания

Боевое применение

Описание комплекса

Технические характеристики

Видео о ракетном комплексе

Тактический ракетный комплекс 9К79-1 Точка-У

Пусковая установка и транспортно-заряжающая машина

Вся суть в названии: ракетный комплекс «Точка-У»

Баллистическая ракета «Точка-У». Характеристики, фото, ттх

Почерк Непобедимого

От «Точки» к «Точке-У»

Готовность к любой войне

Ракета и ее характеристики

Стартовый комплекс

Участие в конфликтах

. Насколько острым должен быть носовой наконечник ракеты?

«Сделай острием»: Илон Маск вдохновился на дизайн звездолета из фильма Саши Барона Коэна

Ракетная аэродинамика — Science Learning Hub

Носовой обтекатель и диаметр ракеты влияют на лобовое сопротивление

Плавники управляют направлением и стабильностью

Центр масс

Центр давления

Меню — Johnny Rockets

3.8 Неявное дифференцирование — Исчисление Том 1

Цели обучения

Использование неявной дифференциации

Решение

Использование неявной дифференциации и правила продукта

Решение

Использование неявного дифференцирования для нахождения второй производной

Решение

Ключевые понятия

Глоссарий

Илон Маск говорит, что SpaceX попытается вернуть сверхтяжелую ракету, поймав ее с помощью стартовой башни — TechCrunch

Роки-Пойнт Мексика | Пуэрто Пеньяско Мексика

Добавить комментарий Отменить ответ
