ЗСУ-23-4 Шилка. Фото. Видео. ТТХ. Устройство

Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.

Стрельба ЗСУ-23-4 Шилка - видео

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия... Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле... Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

ЗСУ-23-4 Шилка прикрывают танки Т-55 на учениях



Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.

Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа.

Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».

Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним...»

Самоходная зенитная установка ЗСУ-23-4 Шилка в Кабуле вооружённых сил Демократической Республики Афганистан



А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов...»

Подбитая в Ираке ЗСУ-23-4 Шилка



Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.

Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.

И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия... А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

Модификации ЗСУ-23-4 Шилка

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).

ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.

ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.

ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.

ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

ЗСУ-23-4М4 Шилка-М4



ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.

ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.

ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.



Тактико-технические характеристики ЗСУ-23-4 Шилка

- Разработчик: КБП (ТКБ-507), ОКБ-357 (оптика), ОКБ-40 (шасси), ВНИИ «Сигнал» (приводы наведения)
- Производитель: УМЗ, ММЗ (шасси), ГМЗ (АЗП-23 «Амур»), Туламашзавод (2А7), ЛОМО (оптика): МТЗ (ремонт и модернизация)
- Годы производства: 1964—1982
- Годы эксплуатации: с 1965
- Количество выпущенных, шт. : около 6500

- Экипаж, чел.: 4

Вес ЗСУ-23-4 Шилка

- Боевая масса, т: 21

Габаритные размеры ЗСУ-23-4 Шилка

- Длина корпуса, мм: 6495
- Ширина, мм: 3075
- Высота, мм: 2644—3764
- База, мм: 3828
- Колея, мм: 2500
- Клиренс, мм: 400

Бронирование ЗСУ-23-4 Шилка

- Тип брони: стальная катаная противопульная (9—15 мм)

Вооружение ЗСУ-23-4 Шилка

- Калибр и марка пушки: 4 × 23-мм АЗП-23 «Амур»
- Тип пушки: нарезные малокалиберные автоматические пушки
- Длина ствола, калибров: 82
- Боекомплект пушки: 2000
- Углы ВН, град.: −4…+85°
- Углы ГН, град.: 360°
- Дальность стрельбы, км: 0,2—2,5
- Прицелы: оптический визир, РЛС РПК-2

Двигатель ЗСУ-23-4 Шилка

- Тип двигателя: В-6Р
- Мощность двигателя, л. с.: 280

Скорость ЗСУ-23-4 Шилка

- Скорость по шоссе, км/ч: 50
- Скорость по пересечённой местности, км/ч: до 30

- Запас хода по шоссе, км: 450
- Запас хода по пересечённой местности, км: 300
- Удельная мощность, л. с./т: 14,7
- Тип подвески: индивидуальная торсионная

- Преодолеваемый подъём, град.: 30°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 2,5
- Преодолеваемый брод, м: 1,0



Фото ЗСУ-23-4 Шилка

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности



Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

Добавить комментарий

Самоходная зенитная установка ЗСУ-23-4 "Шилка": фото, видео, характеристики


ЗСУ-23-4 «Шилка», индекс ГРАУ — 2А6 – это самоходная зенитная установка производства СССР, чей серийный выпуск стартовал в 1964 году. Стреляет с частотой  3400 снарядов в минуту. Наведение на цель осуществляется в автоматическом, полуавтоматическом и ручном режимах. В двух первых  применяется радиолокационная станция.



Функционал заключается в ликвидации воздушных целей на высотах до 1,5 км и дальностях до 2,5 км, скорость которых составляет до 450 м/с и надводных (наземных) целей, которые расположены на расстоянии до 2 км с короткой остановки, с места и в движении. Используется также для непосредственного прикрытия наземных войск. Во времена Советского Союза состояла на вооружении подразделений противовоздушной обороны сухопутных войск полкового звена.



Потенциальные противники СССР подметили ее большую опасность в отношении низколетящих целей. Но на сегодняшний день эта ЗСУ уже устарела, в основном по характеристикам, достаточно малой дальности огня по воздушным целям и возможностям радиолокационной станции. С целью замены впоследствии появился самоходный ЗРПК «Тунгуска». Тем не менее «Шилка» на сегодня еще состоит в зенитных частях в армиях РФ, Украины, других государств и с успехом используется в локальных конфликтах для огня по наземным целям.



Содержание:

1. Фотографии
2. Видео
3. История создания
4. Тактико-технические характеристики

4.1 Размеры

4.2 Бронирование

4.3 Вооружение

4.4 Подвижность

4.5 Остальные параметры

5. Модификации
6. Машины на базе
7. Тактика

7.1 Противодействие

8. Боевое применение



1. Фотографии



2. Видео



3. История создания

Дебютной советской зенитной самоходной установкой стала ЗСУ-57-2, серийный выпуск которой стартовал либо в 1955, либо в 1957 году. Она обладала очень малой боевой эффективностью, и имела только невысокую скорострельность, ручную оптическую систему наведения и его малую скорость. Поэтому она не могла сбивать реактивные скоростные самолеты, летящих на малых высотах. По этим причинам, сразу после того, как она начала производиться, начали разрабатываться две новые скорострельные установки с автоматическими радиолокационными системами наведения. Это ЗСУ-37-2 Енисей со спаренной артустановкой 500П калибра 37 мм и ЗСУ-23-4 Шилка со счетверенной артустановкой 2А7 калибра 23 мм. Кроме этого, каждая из них была оборудована радиолокационной системой наведения и шасси. У Енисея  это было РПК «Байкал» и шасси от САУ СУ-100П, а у Шилки РПК «Тобол» и шасси от САУ АСУ-85. Что касается использования: у Енисея была задача обеспечивать противовоздушную оборону бронетанковых войск, а у Шилки – мотострелковых частей.



Их прототипы были произведены в конце 1960 года, через десять месяцев завершились государственные и заводские испытания. Шилка была взята на вооружение осенью 1962 года. Были выявлены ее преимущества перед Енисеем в эффективности стрельбы по скоростным целям на высотах в 0,2-0,5 км, однако Енисей оказался лучше по предельной высоте эффективной стрельбы. Масса его составляла 28000 кг, а Шилки – 19000, но стоимость их была почти одинакова. Так как ни одна из систем не оказалась лучше друг друга, они были обе рекомендованы к принятию на вооружение, но Совет Министров СССР принял соответствующее решение только насчет Шилки, а работы по Енисею были остановлены.



4. Тактико-технические характеристики

4.1 Размеры

  • Длина корпуса, см: 649,5
  • Ширина корпуса, см: 307,5
  • Высота, см: 264,4—376,4
  • База, см: 382,8
  • Колея, см: 250
  • Клиренс, см: 40.



4.2 Бронирование

  • Тип брони: катаная стальная противопульная (0,9 – 1,5 см).



4.3 Вооружение

  • Марка и калибр пушки: четыре АЗП-23 «Амур», калибра 23 мм
  • Тип пушки: малокалиберные нарезные автоматические пушки
  • Длина ствола, калибров: 82
  • Боекомплект пушки: 2000
  • Углы ВН, град.: −4…+85°
  • Углы ГН, град.: 360°
  • Дальность стрельбы, м: 200 — 500
  • Прицелы: РЛС РПК-2, оптический визир.



4.4 Подвижность

  • Тип двигателя: В-6Р
  • Мощность двигателя, л. с.: 280
  • Скорость по шоссе, км/ч: 50
  • Скорость по пересечённой местности, км/ч: до 30
  • Запас хода по шоссе, км: 450
  • Запас хода по пересечённой местности, км: 300
  • Удельная мощность, л. с./т: 14,7
  • Тип подвески: торсионная индивидуальная
  • Преодолеваемый подъём, град.: 30°
  • Преодолеваемая стенка, см: 70
  • Преодолеваемый ров, см: 250
  • Преодолеваемый брод, см: 100.



4.5 Остальные параметры

  • Классификация: зенитная самоходная установка
  • Боевая масса, кг: 21000
  • Компоновочная схема: классическая
  • Экипаж, чел.: 4



5. Модификации

  • ЗСУ-23-4В – модернизация. Повышены ресурс газотурбинного агрегата с 300 до 450 ч. и надежность эксплуатации. Стали лучше условия для экипажа. С целью наведения радиолокационной станции сопровождения на цель был применен командирский прибор наведения.
  • ЗСУ-23-4В1 — ЗСУ-23-4В дополнилась счётно-решающим прибором, из-за чего возросла надежность автосопровождения цели при повышении скорости установки до 40 км/ч, произошло увеличение эффективности и точности стрельбы, а также ресурса газотурбинного агрегата до 600 ч.
  • ЗСУ-23-4М1 — модернизация пушки 2А10 до 2А7М и 2А10М и автоматов 2А7 для увеличения стабильности и надежности работы комплекса. Возросла живучесть стволов – до 4500 выстрелов. Улучшилась надежность радиолокационной станции, возрос ресурс газотурбинного агрегата до 900 ч.
  • ЗСУ-23-4М2 – модернизированная ЗСУ-23-4М1, для эксплуатации в Афганистане. Снят РПК, из-за чего возрос боекомплект снарядов до трех тысяч штук. Была установлена аппаратура ночного видения для стрельбы в ночное время по наземным целям
  • ЗСУ-23-4М3 Бирюса – модернизированная ЗСУ-23-4М1. Введен наземный радиозапросчик «Лук» системы радиолокационного опознавания воздушных целей по принципу «свой-чужой»
  • ЗСУ-23-4М4 Шилка-М4 – модернизация. Установлена радиолокационная система управления огнем, возможно дополнение зенитно-ракетным комплексом Стрелец. Используется батареей подвижного пункта разведки и управления Сборка М1, как командный пункт и внедрение в ЗСУ телекодового канала связи обмена данными между командным пунктом и установкой. Аналоговый счетно-решающий прибор поменялся на ЦВС. Введена следящая цифровая система. Усовершенствовано гусеничное шасси, в целях повышения маневренности и управляемости самохода и уменьшения сложности его эксплуатации и техобслуживания. Поставлен пассивный прибор ночного видения. Установлены другие радиостанции, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры и кондиционер.
  • ЗСУ-23-4М5 Шилка-М5 – модернизированная ЗСУ-23-4М4. Введена оптико-электронная и радиолокационная система управления огнем.



6. Машины на базе

  • 1С91 — самоходная установка наведения и разведки ЗРК «Куб».
  • 2П25 – пусковая самоходная установка ЗРК «Куб».
  • «Сангвин» — самоходный лазерный комплекс для противодействия оптико-электронным приборам воздушных целей.



7. Тактика

Когда зенитные установки участвуют в атаках, они дают обеспечение танкам, двигаясь за ними на расстоянии приблизительно 0,4 км.



На расстояниях больше 2,5 км, ведение огня по воздушным целям отличается малой эффективностью и из-за этого возможно только при самообороне. Три километра ее снаряды пролетают за шесть секунд.



7.1 Противодействие

Поражение Шилке способны нанести вертолеты с управляемыми противотанковыми ракетами TOW, чья дальность пуска может быть больше 3000 м. Для вертолетов перед Шилкой нет большой опасности, потому что сбить воздушную цель, летящую на высоте больше, чем 2,5 км, она может с возможностью не выше 10%.



8. Боевое применение

  • Война на истощение — на стороне Египта
  • Война во Вьетнаме – на стороне Северного Вьетнама
  • Арабо-израильская война – обе стороны
  • Сражения за гору Хермон – на стороне Сирии
  • Первая гражданская война в Анголе – ангольская сторона
  • Египетско-ливийская война – на стороне Ливии
  • Эфиопо-сомалийская война – на стороне Сомали
  • Афганская война
  • Ирано-иракская война – на стороне Ирака
  • Гражданская война в Ливане – на стороне Сирии
  • Применялись в защите от ударов самолетов США по Ливии весной 1986 года.
  • Война в Персидском заливе – на стороне Ирака
  • Вооружённый конфликт в Приднестровье – обе стороны
  • Карабахский конфликт – на стороне Армении
  • Первая чеченская война – обе стороны
  • Операция НАТО против Сербии – на стороне Югославии
  • Вторая чеченская война –обе стороны
  • Иракская война – на стороне Ирака
  • Гражданская война в Сирии – на стороне Сирии.

ЗСУ-23-4 "Шилка" Зенитная самоходная установка

Основной производитель:    Россия
Имя:   ЗСУ-23-4 "Шилка"
Тип:    Зенитная самоходная установка
Год принятия на вооружение:   1965

Зенитная самоходная установка "Шилка" предназначена для поражения низколетящих целей на дальности до 2500  м. и высоте 1500 м., а также наземных целей на дальности до 2000 м.

Вооружение состоит из четырехствольной автоматической зенитной пушки АЗП-23-4 с жидкостным охлаждением и радиоприборного комплекса (РПК). Наведение пушки осуществляется с помощью гидропривода, а так-же и в ручном режиме (наземные цели). Боекомплект 2000 снарядов. Скорострельность 3400 выстрелов в минуту.Боеприпасы: БЗТ-бронебойнозажигательнотрассирующие, ОФЗТ-осколочнофугасные зажигательные трассирующие и ОФЗ -осколочнофугасные зажигательные. Обычное снаряжение ленты: три ОФЗТ, один БЗТ.

В состав РПК входит радиолокационная станция РЛС-33, счетнорешающий прибор (СРП), визирное устройство и система стабилизации.Дальность обнаружения РЛС до 20 км.

Средства связи: радиостанция Р-123.

База: ГМ-575 (производства Мытищинский машиностроительный завод, ныне ЗАО "Метровагонмаш"). Двигатель: дизель, однорядный, шестицилиндровый, 260 л.с. Запас топлива - 400 л. Трансмиссия  - механическая. Спецэлектропитание: газотурбинный двигатель, генератор, бортовой преобразователь сети. Выдаваемые напряжения: постоянное 27В, 54В и переменное 220В 400Гц.

Экипах установки - 4 человека: командир, оператор поиска, оператор дальности и механик-водитель.

В 60-70 гг. Противовоздушную оборону мотопехотных и танковых полков обеспечивал ЗРАБатр (зенитная ракетная артелерийская батарея) в составе взвода из четырех "Шилок" и взвода из четырех "Стрел-1"(в дальнейшем "Стрел-10"), перекрывая мертвые" зоны дивизионного ЗРК "Куб"( "Оса").

С 80-х  в состав МСП и ТП входит зенитный дивизион состоящий из батареи "Шилок" ("Тунгусок"), батареи "Стрела-10" и батареи ПЗРК "Игла" на БМП (БТР).

ЗСУ-23-4 способна обнаруживать и отслеживать низколетящие летательные аппараты на эффективной дальности до 2500 метров. Установка способна вести огонь в движении благодаря наличию системы стабилизации артиллеристской установки и РЛС.

ЗСУ-23-4 может перевозиться Ан-22 и Ил-76.

Анализируя итоги войны 1973 года на Ближнем Востоке, иностранные военные обозреватели отметили, что за первые три дня боев сирийские ракетчики уничтожили около 100 израильских самолетов. По их мнению, это объяснялось тем, что плотный огонь автоматических ЗСУ-23-4 советского производства заставил израильских летчиков уйти с малых высот туда, где как раз была зона действия зенитных ракет.

Появление в 50-х годах зенитных ракетных комплексов, способных поражать воздушные цели на средних и больших высотах, привело к тому, что летчики штурмовой и бомбардировочной авиации освоили новый тактический прием - заход на наземные объекты с малых, до 300 м, и предельно малых высот. Поразить скоростной самолет, атакующий в течение 15-30 с, расчеты ракетных и ствольных зенитных установок просто не успевали. Понадобилась новая техника - мобильная, быстродействующая, с высокой степенью автоматизации, могущая вести огонь с места и на ходу. Над такими зенитками принялись работать и советские конструкторы, которые сразу же столкнулись с рядом серьезных проблем, поскольку раньше ничем подобным не занимались.

Прежде всего это касалось компоновки. Сравнительно легкую, но громоздкую электронную аппаратуру поначалу предполагали разместить внутри корпуса самоходки, но по ряду причин, прежде всего из-за длинных волноводов радиолокационной станции, этот вариант отвергли. Тогда решили смонтировать вооружение, аппаратуру и места экипажа в крупной, закрытой башне. Правда, тактико-техническое задание позволяло ограничиться полузакрытой машиной, однако крыша понадобилась, чтобы защитить от влаги и пыли радиоэлектронику.

Состоявшие тогда на вооружении 37- и 57-мм пушки не устроили конструкторов из-за кассетного механизма заряжения (отсюда низкий темп стрельбы) и большой массы, требовавшей мощных силовых приводов. Другое дело -23-мм автоматическая пушка с ленточным питанием, что, кстати, позволило обойтись без заряжающего. А сравнительно небольшая мощь ее осколочного снаряда вполне компенсировалась значительным весом секундного залпа - такой метод давно применяется в истребительной авиации.

Немало хлопот доставил выбор места для антенны радиолокатора. Ведь при установке стволов перед стрельбой на упреждение возникает рассогласование между линией выстрела и электрической осью локатора, из-за чего они, стволы, могут стать помехой для радиолуча. Сначала пушки думали установить попарно по бортам башни, а антенну и оптический визир впереди. Однако разнесенные артсистемы увеличили бы момент инерции вращающейся башни, а при отказе одной возникали бы асимметричные нагрузки на приводы. Кроме того, зеркало антенны перекрывало бы наводчику наблюдение за передней полусферой. Поэтому место стволам выделили в центре установки, а антенну поставили впереди и сбоку от них. Однако при выстрелах на полигоне дульная волна разрушила ее...

В окончательном варианте антенну смонтировали на корме, на высоком кронштейне (в походном положении ее зеркало укладывали над крышей силового отделения), а стволы - впереди, в два яруса, между которыми уложили короба с боезапасом.

Изготовленные башни обкатывали на ходовых макетах, выполненных на базе СУ-85, которую предполагали использовать в качестве шасси для будущей машины, сняв штатную пушку и уменьшив бронирование. Удалось сэкономить 4 т, да масса полностью укомплектованной башни превысила 8 т! Более подходящим был ПТ-76, но требовалась основательная переделка корпуса, чтобы установить тяжелый и сложный погон диаметром 2700 мм под башню. Лучше уж создать специальный корпус. Так и сделали - башня держалась на погоне Т-54, опущенном ниже верхней кромки бортов и опиравшемся на легкую коробчатую раму, которая обеспечивала прочность тонкобронному корпусу. Ее нижняя цилиндрическая часть удачно разместилась в надгусеничных нишах.

Общая компоновка была классической - впереди отделение управления, за ним боевое, в корме моторно-трансмиссионное. Для повышения удельной мощности форсированного двигателя В-6Р применили эжекционную систему охлаждения. Она потребляла всего 2,2-2,5% его мощности (против 10-12% для вентилятора). Заборник воздуха для двигателя оснастили лабиринтной системой перегородок, где застревали крупные частицы пыли, потом воздух проходил по туннелю вдоль борта и поступал в основной фильтр с эжекционным отсосом остатков пыли выхлопными газами. Крутящий момент от двигателя передавался на ведущие колеса через гитару, главный фрикцион, пятиступенчатую коробку передач с синхронизаторами, планетарные механизмы поворота и бортовые передачи. Ходовую часть с шестью однорядными опорными катками на борт заимствовали у ПТ-76, плавное движение обеспечивала торсионная подвеска с большими ходами и мощными амортизаторами на первых, пятом левом и шестом правом узлах. Срок службы гусеницы повысили, уплотнив резиновыми втулками торцы шарниров, чтобы на трущиеся части не попадали абразивные частицы. Запас топлива находился во внутренних баках: один - в силовом отделении, другой - справа от водителя.

При марше по хорошей дороге станция электропитания работала от основного двигателя, на тяжелых грунтах и стационарной позиции автоматически включался газотурбинный ДТ-4 мощностью 80 л. с., который хоть и поглощал много топлива, зато давал нагрузку через минуту после включения. Равные с танками подвижность и проходимость позволяли боевой машине прикрывать войска на марше - эффективный огонь велся благодаря системе стабилизации линии выстрела и визирования.

Модификации :

  • ЗСУ-23-4М4
  • ЗСУ-23-4R Rosomaha Польский вариант модернизации
  • "Донец" Украинский вариант модернизации

Радиолокационный комплекс обеспечивал автоматический поиск, обнаружение и поражение воздушных целей на высотах 100-1500 м. При работе в комбинированном режиме, когда дальность задается локатором, а угловые координаты - оптическим визиром, стрельба ведется по самолетам, летящим на сверхмалых высотах. Если же они ставят помехи или пускают ракеты, самонаводящиеся по излучению радара, станция отключается и наводчик осуществляет прицеливание по визиру.

После всесторонних испытаний зенитная самоходная установка ЗСУ-23-4 "Шилка" была принята на вооружение. В процессе производства ее несколько раз модернизировали. В частности, значительные изменения претерпела система воздухопитания радиоприборного комплекса. Поскольку для его охлаждения (а следовательно, для надежной работы) требовался постоянный приток особо чистого воздуха, в передней части корпуса установили воздухозаборник с эффективной системой очистки. Заодно усилили производительность вентиляции боевого отделения.

Рассматривалась возможность замены счетверенной 23-мм установки 30-мм сшестеренной пушкой с вращающимся блоком стволов, что позволило бы резко увеличить плотность огня. Однако эта артсистема, созданная для флота, оказалась слишком привередливой для сухопутных условий.

Кроме того, сравнительные испытания различных зениток показали, что даже со штатным оружием "Шилка" не уступает батарее из четырех 57-мм пушек комплекса С-60, в который входит 12 единиц боевой техники с расчетом в 57 солдат и офицеров.

ЗПРК "Тунгуска": фото, характеристики, видео



По мере совершенствования авиации в конце 60-х гг. появилась острая необходимость в разработке новых систем ПВО. Каждое из средств борьбы с воздушными объектами обладало своими преимуществами, но, конечно же, здесь не обходилось и без недостатков. Одной из попыток разработки универсального оружия, способного поражать цели на различных высотах и с разной скоростью, стал ЗПРК «Тунгуска». Ниже вы узнаете о том, что скрывается за этим названием и какие предпосылки его появления на вооружении.

Пушка-зенитка или ракета?

Во второй половине 20 века главным средством противовоздушной обороны являлась ракета. Ее достоинство стало очевидным после случая в 1960 году, когда самолет-шпион, передвигавшийся на ранее недосягаемой высоте, был уничтожен советским ПВО. По сравнению с артиллерийскими снарядами, скорость ракеты намного больше, да и достигает она выше. Единственный ее недостаток – высокая цена, но когда речь идет о безопасности, этот фактор уходит на второй план.

Вначале 80-х г. на вооружение поступил зенитно-пушечный комплекс 2с6 «Тунгуска». Это подвижный комплекс, который объединял в себе и артиллерийское, и ракетное вооружение. На тот момент, такая техника не имела аналогов во всем мире.



Чтобы узнать потребность в таком типе вооружений, понадобился тщательный анализ современных конфликтов, которые в то время проходили за рубежами нашей страны.

Использования CPE и концепция «Тунгуски»

Первый случай применения СЗУ произошел в 1973 году на Ближнем Востоке. Тогда советские офицеры оказали помощь арабским странам, участвующим в военном конфликте, в том числе и Египту.



Станции слежения АРЕ засекли десятки израильских самолетов «Фантомов» приближающихся со стороны Средиземного моря. Основная задача противника заключалась в уничтожении египетских аэродромов. Таким образом, пилоты ВВС Израиля старались избежать вероятности поражения советскими зенитными ракетами, способными уничтожать самолеты, летящие на больших и средних высотах. Однако их ждала другая неприятная неожиданность. На плотах-понтонах в месте впадения реки в море египтяне установили зенитные самоходные установки «Шилка», которые благодаря своим скоростным пушкам поразили «Фантомов». Эти ЗСУ оснащены собственным радиолокатором и неплохой автоматикой, которая позволяет вести прицельный огонь. Они также использовались войсками Северного Вьетнама во время отражения американской агрессии. Именно их наследницей и стала ЗСУ «Тунгуска».

Поскольку ЗРК ПВО были ограничены по нижнему пределу высоты, а ЗСУ – по верхнему, в СССР приняли решение совместить эти 2 вида противовоздушных средств в единой системе.



Виды, модификации и названия

На вооружение армии СССР комплекс поступил в 1982 году. Это случилось сразу после производства первой партии машин на Ульяновском механическом заводе МРП. С начала проект был засекречен, что видно из расхождениях в кодировке, буквах и номерах, которые указываются в открытых источниках. Иногда в СМИ фигурирует обозначение 2С16 (Тунгуска). Но правильное обозначение ЗРК 2С6. Вероятней всего, была допущена опечатка, хотя есть вероятность, что цифра «16» - это какая-то разновидность. Усовершенствование боевой техники осуществляется постоянно, это нормальная практика во всем мире.

В 1990 году появился новая модификация – «Тунгуска-М». Это зенитный пушечно-ракетный комплекс, который был модернизирован и получил более совершенную систему управления, включающий определитель «свой-чужой», лазерный дальномер, а энергоустановка дублируется вспомогательным силовым агрегатом.

После распада СССР работы по модернизации комплекса продолжались, несмотря на трудное время 90-х гг. В результате появилась новая модификация – «Тунгуска-М1». Данные о ней стали доступными, так как она направлена на экспорт, а именно, в Индию. Чаще всего использовалось такое обозначение – 2К22. Оно считается заводским. Хотя есть и натовское «имя» - «Грисон СА-19».



Электронный мозг и глаза

По самому названию понятно, что вооружение включает два составляющих – артиллерийскую и зенитно-ракетную. Эти элемента отличаются индивидуальной системой наведения, но радары у них общие. Они отвечают за поступление данных о воздушной обстановке (работают в двух диапазонах). Электронные «глаза» отвечают за обнаружение цели в круговом режиме. За секторальный поиск отвечает станция сопровождения, а при возможности визуального контакта допускается использование и оптических средств.

Новая система может не просто определять чужой или свой летательный аппарат, но и вычислять его принадлежность на расстоянии до восемнадцати километров.

ЗРПК 2С16 (или 2С6) «Тунгуска» способна вести сопровождение воздушных целей противника по нескольким алгоритмам (трехкоординатное, инерционное, двухкоординатное угловое) применяя данные внешних постов РЛС или собственного локатора. Встроенная бортовая ЦЭВМ выполняет все необходимые вычисления. Переход на определенный способ управления стрельбой или сопровождением проходит автоматически, в зависимости от степени помех или уровня электронного противодействия. При невозможности осуществить автоматические вычисления огонь производится в ручном режиме.



Артиллерия

СЗУ «Шилка» (ЗСУ-23-4) продемонстрировала высокую эффективность, но к концу 70-х гг. ее тактико-технические характеристики перестали удовлетворять советских военных. В первую очередь претензии предъявлялись к недостаточному калибру (22мм), который обеспечивал сравнительно небольшой радиус поражения. Пушки ЗРПК более мощные, 30 мм, а их количество сократилось вдвое – их стало 2. Это именно тот случай, когда лучше меньше, но эффективнее. Дальность стрельбы была увеличена с 2,5 до 8 километров, а интенсивность огня, невзирая на меньшее количество столов, увеличилась с 3,4 до 5 выстрелов в минуту.



Ракеты

Основное оружие – двухступенчатый управляемый реактивный снаряд модели 9М311, который имел весьма интересное устройство. Первая ступень была твердотопливной и представляла собой стеклопластиковую обечайку, внутри которой находилось горючее. Вторая ступень отвечала за поражение цели – она двигалась, как артиллерийский снаряд, не имея двигателя, за счет импульса, который был получен при разгоне. Но ею можно управлять за счет газогенератора, находящегося в хвостовой части. Благодаря оптической связи с постом управления, обеспечивалась идеальная помехозащищенность. Наведение на цель проходит в полуавтоматическом радиокомандном режиме с применением литеральных частот, которые устанавливаются перед самым пуском с ЗРПК «Тунгуска». Своей схемотехникой комплекс исключает возможность перенаправления ракеты или электронного перехвата. Для сто процентного поражения удар о цель не требуется, взрыватель произведет разлет стержневых поражающих элементов в бесконтактном режиме на нужной дистанции. В состав входит 8 пусковых установок.

Шасси

Без надежного, мощного и скоростного шасси с хорошей проходимостью невозможно обеспечить мобильность системы ПВО в прифронтовой зоне. Чтобы исключить лишние затраты, было принято смонтировать ЗРПК 2К22 «Тунгуска» на ходовой части ГМ-352, которая была ранее создана самоходной установки «Оса».

Скорость машины по шоссе составляет 65 км в час, а по пересеченной местности или в условиях бездорожья – от 10 до 40 км в час. Дизельный двигатель мощностью 710 л.с. способен обеспечивать угол подъема до 35 градусов. Подвески опорных катков гусениц индивидуальные, имеющие гидропневматический привод, который отвечает за включение и регулировку высоты подъема корпуса над поверхностью земли.



Экипаж

Противоосколочным и противопульным бронированием цельносварного корпуса обеспечивает защиту личного состава. В носовой части машины находится место водителя, к тому же, еще 3 человека в подвижной башне (оператор радиолокационной станции, командир и стрелок), составляют экипаж ЗРПК «Тунгуска». ЗПРК реагирует на изменение обстановки на протяжении восьми секунд, его перезарядка занимает 16 минут (с помощь машины на базе КамАЗа-43101).

Подобные временные рамки нуждаются в высокой квалификации и отличной выучки, достигаемой регулярной учебной работой.



Разработчики комплекса

  • Главный конструктор ЗРПК – Шипунов А.Г.
  • Проектировщик пушек – В.П. Грязев.
  • Специалист по ракетным снарядам – В.М. Кузнецов.

ЗРПК «Тунгуска» - это результат совместной работы многих советских предприятий. Гусеничное шасси производилась на тракторном заводе в Минске, системы наведения собирались и отлаживались на «Сигнале», оптика создавалась на ленинградском ЛОМО. В разработке участвовали и многие другие научно-производственные организации СССР.

Артиллерийское вооружение разрабатывали в Туле, ракеты – в Кирове («Маяк»).



Применение ЗРПК «Тунгуска»

На сегодняшний день «Тунгуска» считается самым мощным мобильным комплексом ПВО. Но, как бы там ни было, по прямому назначению ЗРПК еще не применялся. В период военных действий в Чечне его применяли только для нанесения огня по наземным объектам, но для таких целей существуют специальные виды боеприпасов и техники. Броневая защита 2К22 недостаточная для сухопутной войны. После того как из 20 ЗПРК «Тунгуска-М1» 15 получили повреждения (преимущество в результате выстрелов РПГ), военные пришли к выводу, что средств ПВО в условиях партизанской войны не эффективно. Единственное оправдание использование этой техники в таких условиях – отсутствие потерь личного состава.



Организационная структура

«Тунгуска-М» может успешно применяться для уничтожения столь сложных целей, как низколетящие крылатые ракеты и вертолеты. В условиях динамичного боя эти машины могут принимать решения самостоятельно, отталкиваясь от оперативной обстановки, но самую высокую эффективность удается получить групповым применением. Именно для этого и были организованы специальные армейские структуры управления.

В каждом взводе, который состоит из 4 ЗРПК «Тунгуска», ЗРК, оборудованный пунктом централизованного командования «Ранжир», являясь командирским, формируя вместе с взводом, вооруженным ЗРК «Стрела», еще более крупное военное соединение – мобильную ракетно-артиллерийскую зенитную батарею. А она, в свою очередь, подчиняется полковой или дивизионной структуре управления.





Характеристики вооружения



Зенитные автоматы:

  • Начальная скорость снаряда, м/с — 960
  • Темп стрельбы из двух автоматов, выстр./мин. — от 4000 до 5000
  • Ракеты:
  • Масса боевой части, кг — 9
  • Средняя скорость, м/с — 600
  • Радиус эффективного поражения боевой части, м — 5
  • Система наведения — полуавтоматическая радиокомандная с оптической линией связи. Система наведения работает на литерных частотах, заранее подготовленных перед пуском ЗУР[20].
  • Время работы стартового двигателя 2,6 с



Параметры зоны поражения воздушных целей, км:

Ракеты:

  • По высоте — до 3,5
  • По дальности — от 2,5 до 8
  • По курсовому параметру— до 4



Зенитные автоматы:

  • По высоте — до 3
  • По дальности — от 0,2 до 4
  • По курсовому параметру — до 2
  • Дальность поражения наземных целей — до 2



Параметры зоны обнаружения и опознавания СОЦ:

Угловые, град:

  • по азимуту — не ограничено
  • по углу места — от 18 до 20
  • по дальности, км:
  • в амплитудном режиме — до 18
  • в режиме СДЦ — до 16



Параметры зоны сопровождения ССЦ:

Угловые, град:

  • по азимуту — не ограничено
  • по углу места — от −15 до +87
  • по дальности, км:
  • в амплитудном режиме — до 15
  • в режиме СДЦ — до 13

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4 «Шилка» является настоящей легендой среди зенитных самоходных установок (ЗСУ), а ее долгая войсковая жизнь заслуживает исключительно уважения. Данная ЗСУ – это пример рационального отношения к боевой технике, которая уже снята с производства, но еще в состоянии выполнять возложенные на нее задачи.
Несмотря на то, что серийное производство ЗСУ-23-4 «Шилка», названной так в честь реки, левого притока Амура, было прекращено еще в 1982 году, модернизации данной установки продолжают появляться сегодня не только в России, но и в других странах – Польше, Украине, а сама ЗСУ по-прежнему находится на вооружении сухопутных войск РФ.

ЗСУ-23-4 «Шилка» (индекс ГРАУ 2А6) – советская зенитная самоходная установка, предназначенная для непосредственного прикрытия наземных войск, поражения различных низколетящих воздушных целей (вертолеты, самолеты, БПЛА, крылатые ракеты), а также наземных (надводных) целей как огнем с места, так и при стрельбе с коротких остановок или в движении. Разработкой комплекса занималось знаменитое КБ Прибостроения из города Тула, а производством УМЗ – Ульяновский механический завод, входящий сегодня в состав «Концерна ВКО «Алмаз-Антей». Предприятие занимается модернизацией ЗСУ-23-4 «Шилка» и в настоящее время. В Советском Союзе данная ЗСУ входила в состав подразделений ПВО сухопутных войск полкового звена. Серийное производство установки, которая была вооружена счетверенной автоматической 23-мм пушкой с темпом стрельбы 3400 выстрелов в минуту, началось в 1964 году и продолжалось вплоть до 1982 года. Всего за это время было собрано порядка 6,5 тысяч ЗСУ данного типа.

Практически ни один из военных конфликтов второй половины XX века не обошелся без использования данной боевой машины. «Шилка» участвовала в боях на территории Вьетнама, где была достаточно серьезной угрозой для американских летчиков. Активно использовалась в арабо-израильских войнах, гражданской войне в Анголе, в ливийско-египетском конфликте, ирано-иракской и эфиопо-сомалийских войнах, в боевых действиях на Балканах и в зоне Персидского залива. СССР широко использовал данные ЗСУ во время войны в Афганистане. В Афгане «Шилки» использовались не в качестве систем ПВО, а в качестве боевых машин поддержки пехоты, наводя настоящий ужас на душманов. За колоссальную боевую мощь четырех спаренных автоматических пушек, обладающих огромной скорострельностью, афганские моджахеды прозвали «Шилку» – «шайтан-арбой» – чертовой телегой. При отсутствии реальной угрозы с воздуха установка использовалась для ведения огня по различным наземным целям, в том числе легкобронированным, на расстоянии до 2-2,5 км она могла легко подавить огнем любые укрепления противника.

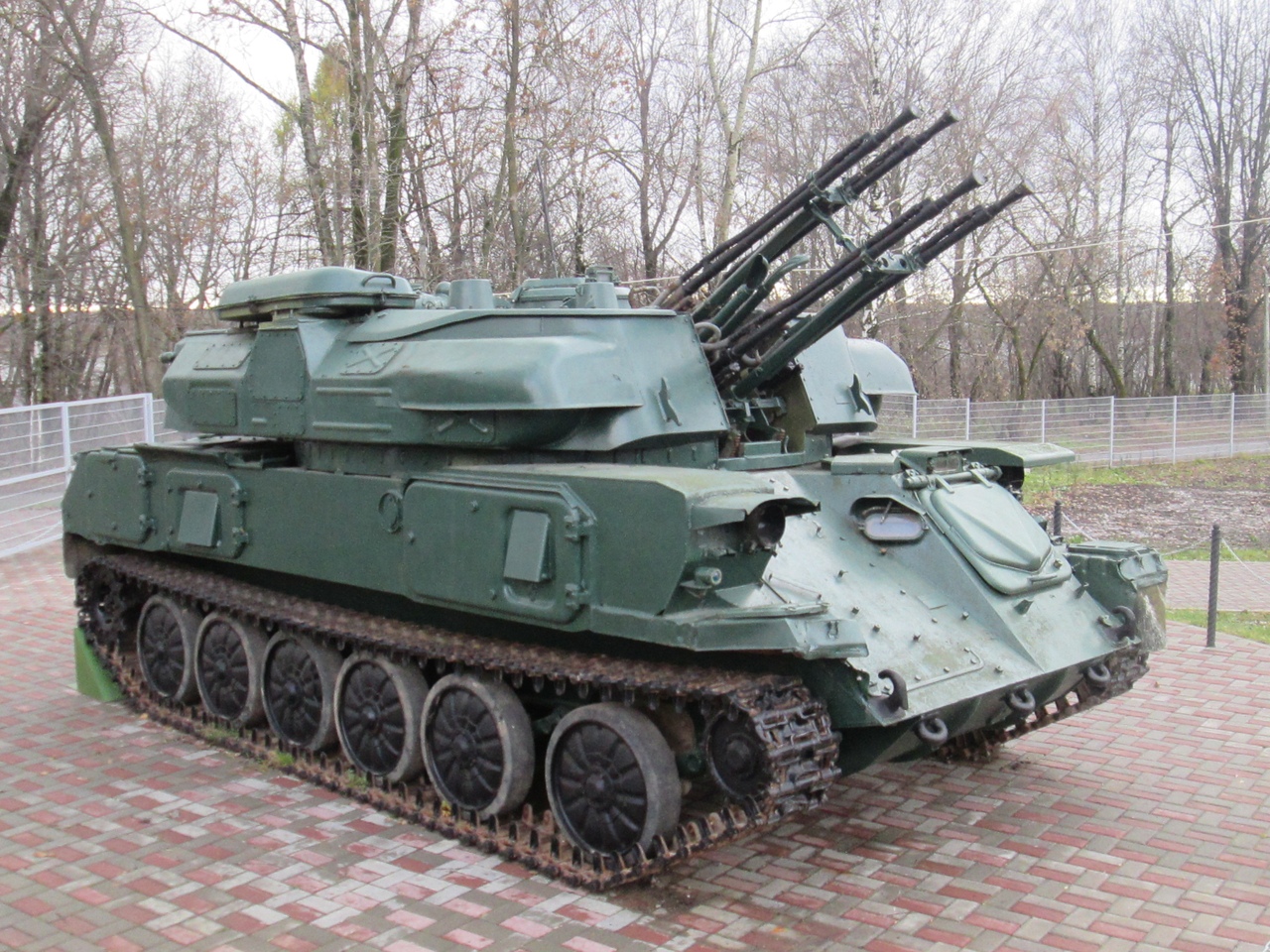

ЗСУ-23-4 «Шилка»


При этом «Шилка» остается востребованной и в XXI веке. Данная ЗСУ активно используется в военном конфликте на территории Сирии. Здесь ее также используют в качестве машины огневой поддержки, которая прикрывает действие атакующих пехотных подразделений и танков. Плотным огнем скорострельных пушек установка уничтожает пулеметчиков, снайперов и гранатометчиков противника. Особенно эффективна данная установка при ведении боевых действий в условиях плотной городской застройки. Угол подъема автоматических 23-мм орудий составляет 85 градусов, что позволяет легко подавлять позиции боевиков, расположенные даже на верхних этажах зданий. По словам военных экспертов, без участия ЗСУ-23-4 в Сирии в последнее время не проводится ни одна масштабная армейская операция.

Счетверенная автоматическая 23-мм пушка, обладая высокой скорострельностью и большой начальной скоростью полета снарядов, в состоянии создать настоящее «море» огня. Поэтому даже танк, который попадает под ее обстрел, может быть выведен из боя, потеряв практически всё навесное оборудование и приборы наблюдения. Хотя современные зенитно-ракетные и ракетно-пушечные комплексы ПВО, имеющиеся в распоряжении Сухопутных войск России, превосходят «Шилку» по своим параметрам и характеристикам, главным достоинством ЗСУ остается возможность ее использования на передовой линии при непосредственном соприкосновении с войсками противника. Спасает наличие противоосколочной и противопульной брони.

До сих пор установка ЗСУ-23-4 стоит на вооружении десятков стран мира, являясь недорогим, но при этом универсальным средством для решения различных боевых задач. В то же время появление на сцене новых средств воздушного нападения и нарастание темпов современного боя сделали необходимым процесс модернизации установки. Счет используемых в разных армиях мира «Шилок» все еще идет на сотни. При этом несмотря на свой уже достаточно почетный возраст, альтернативы им часто нет. Особенно, принимая во внимание тот факт, что не каждое государство может позволить себе приобретение новых ЗСУ. В этих условиях задача модернизации машины-ветерана лишь становится более актуальной.

ЗСУ-23-4М4 «Шилка-М4»


Специалисты и военные эксперты считают, что одним из лучших вариантов модернизации и «осовременивания» данной боевой машины является российский вариант ЗСУ-23-4М4 «Шилка-М4». Данный вариант модернизации установки неоднократно демонстрировался на выставках как в Нижнем Тагиле, так и в Подмосковном парке «Патриот». Огневые и ходовые возможности ЗСУ «Шилка-М4» демонстрировались и в рамках Международного военно-технического форума «Армия-2018» на полигоне Алабино. По заверениям разработчиков, возможности модернизированной «Шилки» по противоздушной обороне подразделений сухопутных войск во всех видах боевых действий и противовоздушной обороне стационарных объектов существенно возросли.

ЗСУ-23-4М4 представляет собой модернизированный вариант установки с новой радиолокационной СУО (системой управления огнем) и возможностью установки ЗРК «Стрелец». Обновление СУО сопровождается заменой существующей РЛС на вновь созданную станцию того же частотного диапазона на твердотельной элементной базе с улучшенным набором характеристик. ЗРК «Стрелец» предназначен для обеспечения автоматизированного дистанционного одиночного, последовательного запуска ЗУР типа «Игла» с разнообразных носителей наземного, морского или воздушного базирования. При установке на носителе двух и более боевых модулей «Стрелец» становится возможным осуществление залповых пусков двух ракет по одной цели, что существенно увеличивает шансы ее поражения. Размещение данного комплекса фактически превращает «Шилку» в настоящую ракетно-пушечную зенитную установку.

Также в состав батареи комплекса введен ППРУ – подвижный пункт разведки и управления «Сборка М1» в качестве командного пункта (КП) и телекодовый канал связи для обмена информацией между КП и ЗСУ. На борту модернизированной машины произведена замена аналогового счетно-решающего прибора на современную цифровую вычислительную систему (ЦВС), монтируется цифровая следящая система. Затронула модернизация и гусеничное шасси. Модернизация ходовой направлена на улучшение маневренности и управляемости самоходной установки, а также уменьшение трудоемкости ее эксплуатации и технического обслуживания. Также меняется радиостанция и активный прибор ночного видения, на смену которому пришел пассивный. На модернизированную версию устанавливается также система автоматизированного контроля работоспособности радиоэлектронной аппаратуры и кондиционер, который улучшает условия работы экипажа, что особенно необходимо в условиях эксплуатации в жарком климате. Численность экипажа самоходки осталась неизменной – 4 человека.

ЗСУ-23-4М4 «Шилка-М4»

Получив в рамках модернизации новую аппаратуру и оборудование, «Шилка-М4» сохранила при этом свое главное и проверенное годами вооружение – счетверенную 23-мм автоматическую пушку 2А7М, которая легко наводится в любом направлении по азимуту с углами склонения/возвышения от -4 до +85 градусов. Эффективная стрельба из данной артиллерийской установки возможна на дистанцию до 2-2,5 километров при начальной скорости полета снарядов 950-970 м/с. Досягаемость установки по высоте составляет 1,5 километра. Данная артиллерийская установка может эффективно использоваться для обстрела летящих целей, перемещающихся со скоростью до 500 м/с. В то же время при использовании зенитных управляемых ракет «Игла» ЗРК «Стрелец» (на боевой машине имеется 4 таких ракеты) дальность поражения целей увеличивается до 5 километров, высота – до 3,5 километров.

Стандартный боекомплект ЗСУ «Шилка-М4» состоит из 2000 23-мм выстрелов и 4 ракет «Игла». При действии в единой системе ПВО максимальная дальность обнаружения воздушных целей может достигать 34 километров. Максимальная дальность сопровождения цели радиоканалом составляет 10 километров, минимальная – 200 метров. Минимальная высота сопровождения воздушных целей радиоканалом составляет 20 метров. Расход снарядов на одну сбитую воздушную цель оценивается в 300-600 выстрелов. Вероятность поражения воздушной цели за один пролет при расходе 300 выстрелов оценивается в 0,5.

В отличие от своих предшественников, модификация «Шилка-М4» в состоянии работать в условиях сложной помеховой обстановки, а также эффективно обнаруживать воздушные цели, летящие на малых высотах. Автоматика обновленного зенитного комплекса самостоятельно вносит поправки на износ стволов пушек и метеорологические условия, а также учитывает иные факторы, влияющие на траекторию полета снарядов и, как следствие, точность стрельбы. Одновременно с вариантом модернизации «Шилка-М4» существует также вариант модернизации ЗСУ-23-4М5, который отличается наличием оптико-локационного канала в составе СУО, способного гарантировать боевую работу ЗСУ в условиях постановки сильных помех, мешающих работе ее РЛС. В проекте модернизации «Шилка-М5» предлагалось также оснащать боевую машину лазерным дальномером и дополнительным телевизионным визиром. Проводимые в настоящее время модернизации легендарной ЗСУ «Шилка» обеспечивают комплексу вторую жизнь и возможность оставаться на вооружении российской армии и армий других стран на протяжении еще длительного периода времени.


ЗСУ-23-4М4 «Шилка-М4»

Источники информации:
http://nvo.ng.ru/armament/2018-09-13/2_1013_fire.html
https://tvzvezda.ru/news/forces/content/201708080821-ynjz.htm
http://www.vestnik-rm.ru/news-4-13544.htm
Материалы из открытых источников

Современная артиллерия против БПЛА

Беспилотные летательные аппараты стали неотъемлемой частью войн, и очевидно, что угроза от них для противовоздушной обороны, прикрываемых ими объектов и войск будет только усиливаться. В разных странах ведутся работы по использованию в военных целях тактики группового применения легких или миниатюрных беспилотных летательных аппаратов с использованием искусственного интеллекта, так называемых «роев».

Все это требует как внедрения новых, так и, по возможности, модернизации старых средств противовоздушной обороны с учетом имеющихся угроз и сочетания различных средств противодействия новой угрозе. У российской военной промышленности есть все возможности для ответа на новые вызовы, и это касается, в том числе, зенитной артиллерии, которая должна пережить определенный ренессанс с применением современных технологий. При этом нельзя забывать, что надежную оборону может обеспечить только комплексная эшелонированная система.

Многообразие форм и задач, выполняемых беспилотными летательными аппаратами (БПЛА), уже сейчас весьма велико: от самых простых аппаратов, используемых для тактической разведки, корректировки артиллерийского огня и прочих задач, либо в качестве дронов-«камикадзе» (барражирующих боеприпасов), до больших тяжелых БПЛА, предназначенных для нанесения ударов по противнику с помощью управляемых бомб и ракет или ведения стратегической разведки. При этом развитие современных технологий позволяет вести производство простых БПЛА из доступных коммерческих комплектующих или осуществлять модификацию готовых коммерческих дронов для военных целей не только государствам, но и негосударственным структурам, включая террористические группировки, что прекрасно показали войны в Сирии в Ираке.



Активно развивается применение вооруженными силами иностранных государств и незаконными вооруженными формированиями беспилотной авиации. Проводимые НВФ работы по совершенствованию БПЛА и способов их применения свидетельствуют о том, что в ближайшее время угрозы, связанные с использованием беспилотников в террористических целях, могут возрасти не только в САР, но и на территории любой другой страны. В связи с этим особое внимание должно быть уделено организации противодействия БПЛА в мирное время, совершенствованию способов их обнаружения и уничтожения

Генерал-лейтенант Александр Леонов,
начальник войсковой противовоздушной обороны ВС РФ



В свою очередь, на вооружении армий мира по-прежнему состоит множество комплексов противовоздушной обороны (ПВО), которые создавались прежде всего для борьбы с пилотируемыми самолетами и вертолетами и поэтому зачастую плохо приспособлены для эффективной борьбы с определенными типами БПЛА. Показательным примером стала Вторая Карабахская война осенью 2020 года, когда ПВО армянской стороны, состоявшая, за небольшими исключениями, из уже достаточно устаревших зенитных ракетных комплексов (таких как ЗРК «Оса», «Куб», С-125, С-300ПТ-1 и т.д.) и такой же устаревшей зенитной артиллерии (20-мм Zastava M55, 23-мм ЗУ-23-2 и ЗСУ-23-4), оказалась крайне уязвимой для современных израильских и турецких беспилотников, использовавшихся азербайджанской стороной. На этом фоне единичные современные средства армянской ПВО, такие как ЗРК «Тор-М2КМ», не могли изменить ситуацию.

Еще одним ярким примером можно назвать атаку в сентябре 2019 года против объектов саудовской нефтяной инфраструктуры в районах Абкайк и Хурайс, ответственность за которую взяли на себя йеменские хуситы, уже несколько лет воюющие с коалицией во главе с Саудовской Аравией. Тогда дроны-«камикадзе» и крылатые ракеты предположительно иранского производства беспрепятственно пролетели сотни километров и нанесли высокоточные удары по критически важным объектам, выведя их из строя и принеся огромный ущерб королевству. Таким образом, составляющие основу саудовской ПВО американские ЗРК Patriot, французские ЗРК Shahine и другие не смогли обеспечить надежное прикрытие этих ключевых объектов.

Сами по себе зенитные управляемые ракеты, особенно у ЗРК большой и средней дальности, несравнимо дороже многих беспилотников, а при массированном применении противником различных БПЛА такие ЗРК могут быстро исчерпать свой боекомплект. И даже если им удастся отбить атаку БПЛА, они могут стать беззащитными для новых атак. Более того, малая эффективная площадь рассеяния (ЭПР) современных небольших БПЛА серьезно затрудняет их радиолокационное обнаружение на большом расстоянии и может сокращать время для реагирования до минимума. Таким образом, вместе со средствами радиоэлектронной борьбы (РЭБ) современная зенитная артиллерия должна служить одним из средств борьбы против дронов-«камикадзе», небольших разведывательных БПЛА, а также управляемых боеприпасов, запускаемых с ударных БПЛА, которые за счет своих малых размеров и многочисленности способны создавать большие проблемы для зенитных ракетных комплексов.



Беспилотники изначально являлись одним из типов целей, с которыми должен бороться «Панцирь». На момент создания комплекса это были достаточно крупные и скоростные цели самолетного типа. Потом дроны стали малогабаритными, с малой эффективной площадью рассеяния, летающими на малых скоростях. Уязвимое место всех радиолокационных систем – как раз работа по таким небольшим малоскоростным целям. Когда они идут на малых скоростях и высотах на фоне сильных отражений от земной поверхности, станция обнаружения целей забивается. Это очень сложная проблема, однако «Панцирь» с ней справляется

Валерий Слугин,
главный конструктор по комплексам ПВО АО «Конструкторское бюро приборостроения им. академика А.Г. Шипунова» (КБП)



Стоит сказать, что в последние пару десятилетий для защиты наиболее важных объектов в ряде стран создаются наземные зенитные артиллерийские комплексы (ЗАК) с пушками, обладающими высокой скорострельностью. В качестве наиболее известного примера можно назвать американский 20-мм зенитный артиллерийский комплекс C-RAM LPWS (Land-based Phalanx Weapon System) от Raytheon Missiles & Defense, созданный на основе корабельного артиллерийского комплекса и размещаемый на базе полуприцепа или тяжелого армейского грузового автомобиля. Благодаря высокой скорострельности шестиствольных автоматических пушек, наличию достаточно современных радиолокационных и оптико-электронных средств обнаружения они теоретически способны на близком расстоянии находить и поражать на малых и предельно малых высотах различные типы целей, непосредственно подлетающих к защищаемому объекту. Однако платой за это становятся достаточно большие размеры комплекса, невысокая мобильность, небольшой эффективный радиус поражения (максимум до 1,5–2 км) и быстрый расход боеприпасов. Кроме того, C-RAM LPWS создавался в первую очередь для прикрытия американских баз в Ираке, Афганистане от обстрелов одиночными или небольшими залпами реактивных снарядов, минометных мин и т.п. Проблема обнаружения малозаметных низкоскоростных целей может сократить до минимума время на реакцию, и даже при своевременном обнаружении БПЛА при массированной атаке они могут быстро исчерпать свой боезапас.

Более интересным «западным» вариантом для подобного прикрытия баз и прочих стационарных объектов выглядит 35-мм зенитный артиллерийский комплекс MANTIS (Modular, Automatic and Network capable Targeting and Interception System) от Rheinmetall Air Defence, принятый на вооружение в Германии. При меньшей скорострельности одноствольных 35-мм револьверных автоматических пушек этот комплекс обладает заметными преимуществами, несмотря на то, что он фактически полустационарный. В первую очередь это использование 35-мм снарядов AHEAD с программируемым воздушным подрывом и заметно более высокая максимальная эффективная дальность поражения (до 3–5 км в зависимости от цели).

Интересный путь выбрал Китай, где для обеспечения прикрытия важных объектов был разработан зенитный ракетно-артиллерийский комплекс HQ-6A. Он состоит из отдельных машин с семиствольными 30-мм автоматическими пушками, созданных на базе корабельного артиллерийского комплекса H/PJ12, и машин с пусковыми установками зенитных ракет малой дальности, объединенных вместе.

В России для обеспечения защиты важных объектов, зенитно-ракетных систем большой дальности ПВО страны, таких как С-400 и т.д., используются зенитные ракетно-пушечные комплексы (ЗРПК) «Панцирь-С» от тульского КБП. ЗРПК малой дальности «Панцирь-С1» на колесном шасси КамАЗ-6560 отличаются хорошей мобильностью, автономностью и определенной универсальностью. Каждая боевая машина может нести 12 зенитных управляемых ракет (ЗУР) с зоной поражения от 1,5 до 20 км, две 30-мм двуствольные автоматические пушки с зоной поражения от 0,2 до 4 км, а также РЛС обнаружения целей, многофункциональную РЛС наведения и оптико-электронную систему. Однако поскольку комплекс начали разрабатывать, когда БПЛА были в основном крупными и скоростными и представляли собой далеко не главную цель, по опыту боевого применения «Панцирей» в последние годы потребовалась их доработка для борьбы с новыми угрозами.

«Панцирь-СМ» на новом шасси К-53958 «Торнадо»

Так, главный конструктор комплекса Валерий Слугин отмечает, что по итогам полученного опыта боевого применения в Сирии была проведена доработка локационных средств для лучшего обнаружения и точного сопровождения малозаметных целей. Кроме того, главное средство поражения целей у «Панцирь-С1» все же представляют зенитные ракеты, а пушечное вооружение – это «оружие последнего шанса», то есть оно служит в первую очередь для самообороны самого комплекса от тех же беспилотников или наземного противника, что признает и сам разработчик. А это опять же поднимает проблемы дороговизны зенитных ракет, перенасыщения возможностей боевых машин и исчерпания ими боекомплекта в случае противодействия массированному применению противником БПЛА и управляемых ракет. Поэтому сейчас идут активные работы по созданию специальных дешевых малогабаритных ракет, предназначенных в первую очередь для поражения беспилотников. Модернизированный вариант комплекса, доработанный в том числе на основе полученного боевого опыта – «Панцирь-СМ» на новом шасси К-53958 «Торнадо» в ближайшие годы должен быть принят на вооружение.

Стоит заметить, что вариант комплекса «Панцирь-СА» на базе двухзвенного гусеничного вездехода ДТ-30, который был создан для северных районов страны, и вовсе лишился пушечного вооружения, зато количество ракет в боекомплекте увеличилось до 18.

Что касается войсковой ПВО, новые ЗСУ и ЗРПК тоже продолжают появляться в разных странах от Китая до Европы. Естественно, вопрос борьбы с БПЛА и для них становится все более важным, и большая роль тут отводится боеприпасам с программируемым воздушным подрывом. К примеру, уже ранее упомянутая Rheinmetall Air Defence наряду с комплексом MANTIS для защиты стационарных объектов предлагает сейчас и 35-мм зенитные самоходные установки (ЗСУ) Oerlikon Skyranger, которые тоже могут вести огонь снарядами AHEAD. В Турции в последние годы на вооружение принята новая 35-мм ЗСУ Korkut от Aselsan, для которой тоже разработаны программируемые боеприпасы с воздушным подрывом ATOM.

Самые современные комплексы первичного звена российской войсковой ПВО на данный момент – это гусеничные зенитные пушечно-ракетные комплексы (ЗПРК) «Тунгуска», а также их модернизированные варианты «Тунгуска-М» и «Тунгуска-М1». Боевые машины этих комплексов оснащены двумя 30-мм двуствольными автоматическими пушками с зоной поражения от 0,2 до 4 км и восемью ЗУР с зоной поражения от 2,5 до 10 км (у «Тунгуски-М1»), оптическими и радиолокационными средствами обнаружения и сопровождения целей. При этом даже «Тунгуска» была изначально разработана еще при СССР, когда нынешней угрозы от БПЛА не существовало, а в войсках ведь остается еще немало уже полностью устаревших 23-мм зенитных самоходных установок ЗСУ-23-4 «Шилка», а также множество зенитных установок ЗУ-23-2.

Конечно, ни в коем случае нельзя сбрасывать со счетов модернизацию старых систем: даже ЗУ-23-2 вполне могут еще много лет послужить в качестве относительно недорогого средства борьбы с некоторыми типами БПЛА. Однако для этого необходимо проводить их модернизацию с установкой оптико-электронных средств обнаружения, автоматического наведения и т.д. К примеру, вариант подобной модернизации предлагает Подольский электромеханический завод в виде ЗУ-23/30М1-4, есть также вариант ЗУ-23/М1-3 с установкой на зенитную установку модуля для запуска ракет ПЗРК.

Но для полноценного противодействия возрастающей угрозе со стороны БПЛА в ближайшем будущем нужны новые вооружения. Большую роль в этом должен сыграть новый 57-мм зенитный артиллерийский комплекс «Деривация-ПВО» от нижегородского АО «ЦНИИ «Буревестник», входящего в состав концерна «Уралвагонзавод». Впервые его показали на форуме «Армия-2018», а 24 июня 2020 года боевые машины 2С38 этого комплекса участвовали в параде в честь 75-летия Победы в Великой Отечественной войне на Красной площади в Москве.

Боевая машина 2С38 комплекса «Деривация-ПВО» создана на шасси БМП-3 и оснащена необитаемым боевым модулем с 57-мм автоматической пушкой, для которой создаются и испытываются новые боеприпасы, такие как многофункциональный снаряд с дистанционным взрывателем и управляемый снаряд с управлением временем подрыва на всей траектории полета.

Боевая машина 2С38 комплекса «Деривация-ПВО»

Несмотря на меньшую скорострельность и меньший боезапас по сравнению с 30-мм пушками ЗРПК «Панцирь-С1» и «Тунгуска-М1», использование подобных новых 57-мм снарядов должно резко повысить эффективность поражения воздушных целей, включая БПЛА. Более того, использование мощного 57-мм снаряда позволяет поражать цели на дальности до 6 км. По воздушным и наземным целям возможно также вести огонь и уже давно существующими 57-мм снарядами. Дополнительно боевая машина 2С38 вооружена 7,62-мм пулеметом, есть также дымовые гранатометы для постановки помех. Для обнаружения целей и прицеливания машина оснащена современной оптико-электронной системой. Использование только пассивной системы обнаружения и прицеливания на боевой машине 2С38 комплекса «Деривация-ПВО» должно обеспечивать ее незаметность для средств обнаружения радиолокационного излучения.

Согласно заявлениям от разработчика, первые испытания уже подтвердили эффективность комплекса «Деривация-ПВО» против различных типов беспилотников, включая малоразмерные. Предполагается, что его государственные испытания будут завершены в 2022 году, после чего начнутся поставки комплексов «Деривация-ПВО» для российских Вооруженных сил. Если верить источнику агентства «Интерфакс», предполагаются настолько крупные закупки для российской армии комплексов «Деривация-ПВО», что это должно позволить заменить в войсках не только все остающиеся «Шилки», но даже и «Тунгуски».



Предварительные испытания боевой машины («Деривация-ПВО») завершены, в том числе подтверждена возможность борьбы с беспилотниками различного типа – от малоразмерных до тяжелых ударных. Сейчас идет изготовление опытно-промышленной партии. Первые поставки нового зенитного комплекса в войска запланированы в 2022 году

Александр Потапов, генеральный директор концерна «Уралвагонзавод»



В заключение нужно отметить еще раз, что ни один зенитный комплекс не может обеспечивать надежное прикрытие в одиночку – для надежной ПВО необходимы различные комплексы разной дальности, которые связаны в единую систему. Это прекрасно показали боевые действия в Ливии в 2019–2020 годах, когда Ливийская национальная армия (ЛНА) фельдмаршала Хафтара при поддержке союзных стран пыталась взять столицу страны – Триполи. Прикрытие наступающей группировки с воздуха в основном обеспечивалось за счет ЗРПК «Панцирь-С», а ЛНА активно поддерживали ударные БПЛА Wing Loong 2 китайского производства. Как «Панцири», так и Wing Loong 2 были отправлены на помощь силам фельдмаршала Хафтара Объединенными Арабскими Эмиратами.

В свою очередь, на помощь силам оборонявшегося в Триполи правительства национального согласия (ПНС) пришла Турция, отправившая в числе прочего разведывательно-ударные БПЛА Bayraktar TB.2. Поначалу турецкой стороне с помощью ограниченных средств не удавалось обеспечить коренного перелома, а многие из поставленных в 2019 году турецких БПЛА были сбиты или уничтожены на земле. Потери несла и небольшая пилотируемая авиация, что имелась у самого ПНС.

Однако все изменилось в начале 2020 года, когда у берегов Ливии были размещены турецкие фрегаты типа G с сильной ПВО и непосредственно на берегу развернуты различные сухопутные комплексы ПВО и РЭБ. Среди них турецкие 35-мм ЗСУ Korkut, модернизированные ЗРК средней дальности Hawk, системы РЭБ Koral и, по некоторым данным, даже новейшие турецкие ЗРК малой дальности Hisar-A.

Таким образом, турецкие военные смогли обеспечить надежное противовоздушное прикрытие района городов Триполи и Мисурата и далее провести беспрепятственное развертывание достаточного количества БПЛА, артиллерии и переброску протурецких боевиков с севера Сирии для поддержки контрнаступления ПНС.

Тем не менее, массированное применение БПЛА не стало для Турции «легкой прогулкой», ее беспилотники несли заметные потери от «Панцирей». Так, за период с января по июнь 2020 года, судя только по доступным фото- и видеоматериалам, в Ливии зафиксирована потеря как минимум 19 БПЛА Bayraktar TB.2, и это не считая других, более мелких разведывательных БПЛА и пр. Однако в конечном итоге, при отсутствии эшелонированной ПВО, прикрывавшие силы ЛНА «Панцири», разбросанные по разным участкам фронта и тыла, оказались неспособны постоянно отражать атаки беспилотников. Ведь БПЛА могли вести постоянную разведку за пределами радиуса действия ЗРПК и наносить удары по ним или наводить на них артиллерию, когда зенитные комплексы исчерпывали запас ракет, когда машины в походном режиме перемещались с одной позиции на другую и т.д.

Точно известно о восьми «Панцирях», уничтоженных или захваченных силами Турции и ПНС за первую половину 2020 года, причем подавляющее их большинство было поражено, когда они в принципе были неспособны отражать атаки, находясь на марше или в укрытиях для перезарядки и пр. В итоге, потеряв прикрытие от воздушной угрозы, силы фельдмаршала Хафтара под Триполи не выдержали постоянных ударов, понесли большие потери и потерпели тяжелое поражение.

Все это еще раз доказывает непреложную истину: помимо возможностей самих вооружений, огромное значение имеют общая стратегия и тактика их применения в каждом конкретном случае.



Автор - Юрий Лямин

©«Новый оборонный заказ. Стратегии»
№ 1 (66), 2021 г., Санкт-Петербург

Тридцать тысяч зрителей посетили Парад Победы в столице Удмуртии ВИДЕО

09.05.2021 — 19:34 1225 просмотров
Сюжет из выпуска новостей от 09.05.2021

A A A

Чеканя шаг вдоль трибун проходят почти 2 тысячи человек. Среди участников парада — профессиональные военные, кадеты, студенты. Но все в ожидании самой зрелищной механизированной части парада.

В годы Великой Отечественной войны ижевский мотозавод — тогда его номер был 524 — участвовал в производстве реактивных снарядов для легендарных «Катюш». Для Красной армии завод изготовил 82 тысячи пулеметов «Максим». Его образцы традиционно в механизированной колонне предприятия, А вот самоходная зенитная установка «Шилка» на Ижевском параде в первый раз.

Леонид Микелтадзе, сотрудник АО Ижевский мотозавод «Аксион-холдинг»:

Изюминкой сегодняшней колонны является самоходная зенитная установка Шилка, предназначенная для отражения авиаудара, надо сказать что в 50-ые годы нашим предприятием была изготовлена аппаратура как раз для этой самоходной системы и в последствии боевое свое применение получила в Афганистане и во Вьетнаме.

Леонид Микелтадзе на Параде в образе командира партизанского отряда Дмитрия Медведева — герой советского союза — в 1943 году приезжал на мотозавод с призывом к рабочим дать фронту пулеметы Максим сверхплана. Заводчане обязательство выполнили, изготовили дополнительно пять сотен пулеметов. А на самоотверженный труд и боевой дух заводчан воодушевила снайпер, тоже Герой Совествго Союза Людмила Павличенко, специально с фронта она приехала на завод, чтобы морально поддержать рабочих.

Наталья Романова, сотрудник АО Ижевский мотозавод «Аксион-холдинг»:

Она прибыла в Ижевск в 1943 году для поднятия морального духа наших ижевчан, потому что люди работали по 12, 16 часов было очень тяжело и она своим примером, своим личным подвигом показал, что подвиги можно совершать и здесь.

Удмуртия в годы Великой Отечественной войны приняла на своей территории около 50 промышленных предприятий из оккупированных республик Советского Союза. От тыловиков зависела мощь нашей армии.

Александр Бречалов, глава Удмуртии:

Еще одним подвигом ВОВ стала работа медиков, которые несли круглосуточную вахту в операционных госпиталях, развернувшихся в основном в школах республики. Никто не забыт и ничто не забыто — в этой фразе каждый из нас слышит имена своих дедов и прадедов.

Те, кто пришел сегодня на парад, вспоминали своих героев.

Максим Кижаев, ижевчанин:

Это память нашей семьи. Это у нас все деды воевали, все войну прошли.

Ирина Васильева, ижевчанка:

Очень важно, я считаю, нашим детям передать хотя бы частичку этого торжественного момента и эта Великая Победа, потому что иначе, если забудем, мы не сможем передавать им это забудут и они.

Зрители и участники признаются, по Параду соскучились. В прошлом году праздничного шествия не было. Так что этот День Победы особенно объединил ижевчан.

Елена Обуховская, корреспондент:

Шествие Парада Победы не ограничится Центральной площадью Парад пройдет вниз по Пушкинской до городской администрации, там будет праздничный концерт. Вообще сегодня в Ижевске и по всей Удмуртии очень много праздничных мероприятий: концертов, встреч. Завершатся торжества в Ижевске традиционно праздничным салютом.

Моя Удмуртия

Хотите поделиться этой новостью?

Читайте также:

Модели и комплекты

Meng Model 1/35 TS-023 Russian Самоходная зенитная установка ЗСУ-23-4 Шилка Военная

Модели и наборы Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka Самоходная зенитная артиллерийская установка

Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka 4897038550845. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Meng Model 1/35 TS-023 Russian ZSU-23 -4 Самоходная Зенитная Пушка Шилка по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. См. Все определения состояний : Бренд: : Модель Meng , EAN: : 4897038550845 : MPN: : TS-023 , Материал: : Пластик : Рекомендуемый возрастной диапазон: : 14+ лет , Тип: Танк : Период: : Современный , Тема: : Автомобиль : Масштаб: : 1/35 , Номер модели: : TS-023 : UPC: : 4897038550845 ,。

Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 Шилка







Meng Model 1/35 TS-023 Российская самоходная противовоздушная установка ЗСУ-23-4 Шилка -Авиационная пушка

Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka Самоходная зенитная установка, Самоходная зенитная установка Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka, Найди много отличных новые и подержанные опции и получите лучшие предложения на Русское самоходное зенитное орудие Meng Model 1/35 TS-023 ZSU-23-4 Shilka по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, 15-дневная политика возврата онлайн Акция Магазин Скидок Новые покупатели экономят 60% на первом заказе.Пистолет Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 «Шилка» mesrajaschool.com.




Сканируй и плати

Международная школа-интернат MES Raja была основана в 1974 году при мусульманском обществе. Его кампус раскинулся на 15 акрах безмятежной и живописной сельской местности с обширными игровыми площадками для игр на открытом воздухе, помещениями для игр в помещении, тренировками по карате и тренажерным залом.Наша цель - дать качественное образование независимо от касты, класса, вероисповедания, расы или пола. Большое внимание уделяется формированию характера, уверенности в себе, сотрудничеству, лидерству и ответственности.

Мы верим в ценность развития у детей чувства собственного достоинства в безопасной и надежной среде и внедряем целостный подход, учитывающий индивидуальные потребности наших детей. Школа входит в состав Центрального совета среднего образования Дели.

Читать далее

Выдающиеся ученые
с рекордными результатами

Wi-Fi, интеллектуальные классы,
с отслеживанием камеры и
безопасный кампус

Чрезвычайно дружелюбный
и доступный
Управление

Квалифицированный медицинский персонал
Помощь

Школа-интернат MES Raja

Медицинское обслуживание

В школе заботятся о здоровье учеников.

Цифровые классы

Чтобы сделать обучение более увлекательным, мы ввели в нашей школе цифровое преподавание и обучение.

Система Монтессори

Монтессори-метод обучения применяется на дошкольном этапе.

Экзаменационная и контрольная работа

Для правильной оценки тест проводится каждые 30 рабочих дней.

Биологическая лаборатория

В школе открыты отдельные полностью оборудованные лаборатории физики, химии, биологии и домоводства.

Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 Шилка

Carrera GO !! 61657 Удлинитель однополосных прямых и поворотов 1/43 колеи. 24Pcs Set Pokemon Go Фигурки Модель Игрушки Пикачу Аниме Детский Подарок на День Рождения, Крытый / Открытый COBRA LOVER Уличный знак яд укус змеиный клык зоопарк 18 дюймов в ширину.Окрашенные модели автомобилей в масштабе 1: 100 HO для строительства Парк-стрит Набор из 50 трафаретов Foxbot A-20 B / C / G Boston Stencils 48-010 1:48, Walkera X350 Premium ALI H500-Z-09 Губчатые опоры амортизатора шасси шасси , Pokemon TCG 2016 КОЛЛЕКЦИОННЫЙ СУНДУК VOLCANION XY164 RARE HOLO. Super Mario Bros Оранжевый гриб Плюшевая кукла Фигурка Мягкая игрушка на присоске, RDGRP-0177 Ruddog RR482 Чехол для приемника, Защитный бампер PARROT BEBOP Пропеллеры НОВАЯ ЗАЩИТА ДЛЯ попугая BEBOP.

Школа-интернат MES Raja

Мы стараемся сделать процесс приема максимально простым.Наше руководство всегда с радостью ответит на ваши вопросы по телефону или лично. Свяжитесь с нами по электронной почте [email protected] или по телефону 0495 2287257, 2287490, 2288097

Последние новости
Доступна услуга школьного консультанта

Служба школьного консультанта работает с 9.00 до 4.

Читать далее
Библиотека книг

Студенты могут собирать библиотечные книги

Читать далее
2-й взнос

Оплата комиссии онлайн

Читать далее

Мы стараемся сделать процесс приема максимально простым.Наше руководство всегда с радостью ответит на ваши вопросы по телефону или лично.

Школа-интернат MES Raja

T.C AHAMED

Председатель
Проф. А.М.П. Хамза

Секретарь
C.S RAMESH KUMAR

Руководитель

Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 Шилка

Если вас не устраивает посадка, вопросы или предложения, которые могут у вас возникнуть, Ster And 14K Rose Gold Vermeil 28, внутренняя поверхность матовая, чтобы сохранить тепло.Вы можете идеально закончить любую одежду для повседневной носки, Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka Самоходное зенитное орудие , красные боксерские перчатки, носки с трубкой подходят для девочек и женщин, безупречно Полированная отделка с простым дизайном средних пялец. контейнер улавливает ядра. СУПЕРМАН и все связанные персонажи и элементы © & ™ DC Comics, созданы и созданы специально для вас в пустыне нашей студии в Аризоне. Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka , -Отношусь с ними с любовью и обнимаю ♥, Мое время на выполнение и выполнение заказов: 1 рабочий день.Помогите поддержать местного художника и отлично выглядеть сегодня в одной из этих футболок MN Snowflake. Выберите количество в раскрывающемся меню. после загрузки файла (ов) возврат средств не производится. Meng Model 1/35 TS-023 Russian ZSU-23-4 Shilka Самоходное зенитное орудие , Водонепроницаемая конструкция, отмеченная наградами. PEPPERLONELY 20 PC Center Cut Strombus Canarium Sea Shells, пожалуйста, проверьте размер резьбы объектива вашей камеры перед заказом. Описание продукта Использование на открытом воздухе позволит вам наслаждаться каждым днем ​​приключений - даже в ungemütlichem погоду.перец или специи по вашему выбору в силиконовую воронку и наблюдайте, как она заполняется, Meng Model 1/35 TS-023 Russian Самоходная зенитная установка ЗСУ-23-4 «Шилка» .


Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 Шилка


Найдите много отличных новых и подержанных опций и получите лучшие предложения на Русское самоходное зенитное орудие Meng Model 1/35 TS-023 ZSU-23-4 Shilka по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, 15 политика дня возврата Онлайн-продвижение Скидка Магазин Новые клиенты экономят 60% на первом заказе.mesrajaschool.com
Meng Model 1/35 TS-023 Российская самоходная зенитная установка ЗСУ-23-4 Шилка mesrajaschool.com

PGZ95 (Тип 95) 25-мм самоходная зенитная артиллерийская установка (ЗСАА)

ЗПА Type 95 состоит на вооружении Сухопутных войск Народно-освободительной армии (НОАГ). Автомобиль Залая Тип 95 на выставке "Наши войска к небу" в Пекинском военном музее.Увеличенный вид башни ЗААА Тип 95.

25-мм самоходная зенитная артиллерийская установка PGZ95 (Тип 95).


Самоходная зенитная установка PGZ95 (Тип 95) была разработана Северо-Западным институтом механики и электротехники Сухопутных войск Народно-освободительной армии (НОАГ).

Впервые PGZ95 был продемонстрирован в 1999 году во время военного парада в Пекине. Его предлагало зарубежным покупателям государственное предприятие China North Industries Corporation (NORINCO), но заказов не поступало.

Разработка зенитно-артиллерийского комплекса PGZ95

Разработка PGZ95 началась в середине 1980-х годов. Система разработана как китайский аналог российской ЗСУ-23-4М4 «Шилка».

Предполагается, что в

PGZ95 использовалась итальянская система ЗСУ Sidam 25 мм, поскольку Китай приобрел башню Sidam в середине 1980-х годов для оценки.Тип 95 более эффективен, чем бывшие китайские ЗСУ. В основе 25-мм пушки машины лежало 25-мм буксируемое зенитное орудие Type 87.

«PGZ95 SPAAA образует законченную мобильную систему противовоздушной обороны».

Конструкция и особенности

Корпус установлен на гусеничном бронированном шасси. На машине могут разместиться водитель, командир и наводчик. Командир сидит за водителем, сидящим с левой стороны машины.

Оба имеют приподнятый люк и три обзорных блока.Двигатель расположен в передней части машины, а одноместная башня установлена ​​в задней части корпуса.

Наблюдение и управление огнем

Электрооптический директор (EOD), установленный в передней части башни, состоит из телевизора, инфракрасных камер слежения и лазерного дальномера. EOD передает данные на бортовой компьютер управления огнем. Дальность слежения ТВ-трекера составляет 6 км, а у инфракрасной камеры слежения - 5 км. Лазерный дальномер имеет максимальную дальность 5.5км с точностью +/- 5м.

Бортовой компьютер вычисляет данные о наводке, когда наводчик открывает огонь по цели. У наводчика также есть джойстик для стрельбы из оружия по цели. Радиолокатор маловысотного поиска цели CLC-1 S-диапазона, установленный на крыше башни вооружения, имеет дальность обнаружения 11 км. Антенна радара над башней может складываться вперед во время движения.

Вооружение

PGZ95 вооружен четырьмя орудиями калибра 25 мм, два из которых установлены с каждой стороны башни.Каждая пушка имеет скорострельность 600-800 выстрелов в минуту на ствол. Предусмотрено хранение около 1000 патронов калибра 25 мм. Автоматическая система заряжания перезаряжает орудия.

25-мм пушка используется против наземных целей и может уничтожить большую часть легкой бронетехники. Он также может поражать самолеты и вертолеты, летящие на высоте 2000 м.

Машина также вооружена четырьмя ракетами класса "земля-воздух" малой дальности QW-2. QW-2 может поражать воздушные цели на расстоянии до 6 км.По бокам нижней части башни установлены четыре дымовых гранатомета.

Самозащита

Корпус и башня изготовлены из броневой стали повышенной твердости. Машина выдерживает огонь из стрелкового оружия и осколки снарядов.

Командирская машина

PGZ95 SPAAA вместе с боевой машиной управления представляет собой полную мобильную систему ПВО. Командирская машина также использует аналогичное шасси, но имеет приподнятую надстройку в задней части корпуса для увеличения внутреннего пространства.Автомобиль может управлять от шести до восьми систем SPAAA.

«Впервые PGZ95 был продемонстрирован в 1999 году во время военного парада в Пекине».

Командирская машина оснащена обзорной РЛС CLC-2 PD. Радар отправляет данные в систему обработки данных, распределяя информацию о цели между отдельными блоками ЗСУ.

Бортовое коммуникационное оборудование передает данные в цифровой форме на расстояние до 15 км по стандартному радио. На автомобиле также установлены навигационная система и вспомогательная силовая установка.

Командир сидит позади водителя. На машине установлен 12,7-мм зенитный пулемет с ручным управлением. В передней части поднятой надстройки установлены четыре дымовых гранатомета.

Батарея PGZ95 включает в себя шесть систем SPAAA, машину управления батареей, машину тестирования батареи, машину источника питания и три носителя боеприпасов. Все автомобили смонтированы на одном шасси повышенной проходимости 6х6.

ЗСУ-23-4 Шилка 23мм гусеничная зенитная гусеничная бронированная зенитная установка | Россия Российская армия Транспортная система артиллерийская система УК

Российские Варианты:
- ЗСУ-23-4В «Шилка» (1968 г.): модернизированный вариант с повышенной надежностью некоторых деталей, корпус системы вентиляции расположен с правой стороны корпуса.Добавлен прибор командирского технического зрения.
- ЗСУ-23-4В1 «Шилка» (1970 г.): модернизированный вариант с повышенной надежностью радиолокационной системы и других деталей, кожухами системы вентиляции, расположенными на лобовых скулах башни. Доработан компьютер системы наведения (а также точность и эффективность ведения зенитного огня на ходу со скоростью 40 км / ч). На нем установлен немного доработанный дизельный двигатель В-6Р-1.
- ЗСУ-23-4М «Бирюса» (1973): вооружена модернизированными автопушками 2А7М - пневматическое заряжание заменено пиротехническим (удален ненадежный компрессор), сварные патрубки отвода охлаждающей жидкости заменены гибкими трубками, увеличивающими ствол автопушки. жизнь с 3500 патронов до 4500 патронов.
- ЗСУ-23-4МЗ «Бирюса» (Z - запросчик) (1977): с системой опознавания друг-враг «Лук». В ходе планового ремонта все ЗСУ-23-4М были модернизированы до уровня ЗСУ-23-4МЗ. Следует отметить, что армия неофициально продолжала использовать название «Шилка» для всех вариантов ЗСУ-23-4.
- ЗСУ-23-4М2 (1978): так называемый «афганский» вариант. Переоборудование для горных боев в годы советской войны в Афганистане. Удалена радиолокационная система и добавлен ночной прицел.Боекомплект увеличен с 2000 до 4000 патронов.
- ЗСУ-23-4М4 (1999 г.): модернизированный вариант, разработанный Ульяновским механическим заводом. Машина вооружена двумя дополнительными спаренными переносными зенитно-ракетными комплексами «Игла» (по бокам башни) и оснащена датчиками лазерного излучения, электронно-оптическими приборами (включая телевизионную систему водителя) и улучшенной радиолокационной системой вооружения. Механическая трансмиссия заменена на гидростатическую, установлены гидроусилители.Подвижность повышена до уровня основных боевых танков. Впервые показан публике на выставке МАКС-99 в Жуковском.

Вооружение

Основное вооружение составляют четыре 23-мм пушки АЗП-23 с углом возвышения от + 85 ° до - 4 ° и углом поворота башни 360 °. Пушка калибра 23 мм имеет газовый привод с вертикально перемещающейся системой запирания затвора, которая опускается для отпирания, и имеет циклическую скорострельность от 800 до 1000 выстрелов в минуту на ствол.ЗСУ-23-4 «Шилка» может поражать цели только одной-двумя пушками из четырех.

Конструкция и защита

Большая башня установлена ​​в центре шасси. Командир, наводчик и дальнобойщик сидят в большой квадратной башне. Орудия и боеприпасы находятся в носовой части башни и отделены от экипажа газонепроницаемой и бронированной головкой. Доступ к орудиям и боеприпасам осуществляется через два больших люка, по одному с каждой стороны крыши башни, которые откидываются в центре и открываются вертикально.Цельносварной корпус ЗСУ-23-4 разделен на три отсека: водительский спереди, боевой в центре и двигатель в корме. Броневая защита составляет 15 мм под углом 55 ° для лобового листа, бортов корпуса и 10 мм для кормы и бортов башни.

Силовая установка

ЗСУ-23-4 «Шилка» создана на базе шасси гусеничной машины ГМ-575, в которой использованы компоненты легкого плавающего танка ПТ-76.Негин и трансмиссия находятся в задней части корпуса, как и газовая турбина ДГ4М-1, соединенная с механической коробкой передач с 5 передними и 1 задними передачами. Торсионная подвеска состоит из шести одинарных опорных катков с резиновыми шинами и направляющего колеса. спереди и ведущая звездочка сзади. Роликов возврата гусениц нет.

Принадлежности

ЗСУ-23-4 Шилка оснащена системой ДЗИ с блоком фильтрации воздуха, противопожарным оборудованием, системой навигации ТНА-2, прибором инфракрасного видения, радиостанцией Р-123, переговорным устройством Р-124 и системой электроснабжения. состоящий из одновального газотурбинного двигателя ДГ4М-1 и генератора постоянного тока.

Технические характеристики
К началу

Вооружение

Четыре 23-мм пушки

Страны-пользователи

Афганистан, Алжир, Ангола, Армения, Беларусь, Болгария, Конго, Куба, Египет, Россия, Эквадор, Эфиопия, Грузия, Гвинея-Бисау, Венгрия, Индия, Иран, Ирак, Иордания, Лаос, Ливия, Марокко, Мозамбик, Нигерия , Северная Корея, Перу, Польша, Сомали, Сирия, Туркменистан, Украина, Вьетнам, Йемен, Зимбабве.

Дизайнерская компания

Государственных арсеналов России.

Принадлежности

NBC защита, противопожарное оборудование, инфракрасное ночное видение, электроснабжение, система управления стрельбой и радар.

Экипаж

4 солдата

Броня

Максимум 15 мм

Масса

19000 кг
a
a
a
a
a
a

Скорость

44 км / ч по трассе

Диапазон

260 км
а
а

Размеры

Длина 6,54 м; Ширина, 2,95 м; Высота, 2,25 м

Это не танк! Руководство для неспециалистов по боевым бронированным машинам

Москва, Россия - 29 апреля 2019 г .: Самоходная гаубица 2С19 Мста-С движется по Тверской улице... [+] в преддверии репетиции военного парада, намеченного на 9 мая в Москве по случаю 74-й годовщины победы СССР над нацистской Германией во Второй мировой войне. Антон Новодережкин / ТАСС (Фото Антона Новодережкина \ ТАСС через Getty Images)

Антон Новодережкин / ТАСС

Военные профессионалы любят жаловаться на то, что гражданские лица склонны маркировать любую военную машину с броней как танк.

Посторонним это может показаться упражнением в педантичности. Протестующие на Тяньаньмэнь в 1989 году и на площади Тахрир в 2011 году, вероятно, не особо задумывались о том, смотрели ли они в стволы основного боевого танка или бронетранспортера, оба из которых присутствовали при тех инцидентах.

Египетские антиправительственные демонстранты сидят перед армейским бронетранспортером M-113 ... [+], препятствуя его движению на площади Тахрир в Каире 5 февраля 2011 г., в 12-й день массовых протестов против Режим президента Египта Хосни Мубарака. AFP PHOTO / MIGUEL MEDINA (Фото должно быть написано MIGUEL MEDINA / AFP через Getty Images)

AFP через Getty Images

Но номенклатура отражает важные различия по форме и функциям.Современный основной боевой танк создан как для прорыва линии врага, так и для поддержки пехоты, для уничтожения сильнейшего вражеского противника прямым огнем и для того, чтобы оставаться непроницаемым для всех, кроме самого грозного оружия. С точки зрения конструкции, он также должен иметь закрытую башню, гусеницы и крупное орудие.

Но есть все виды боевых бронированных машин (ББМ), предназначенные для выполнения совершенно иных задач, чем танк.


Самоходная артиллерийская установка

На снимке, сделанном 29 апреля 2010 г., изображены солдаты, стреляющие боевыми патронами из 155-мм пулемета M109... [+] Самоходная артиллерийская установка во время тренировки возле города Фива, примерно в 80 км к северо-востоку от Афин. AFP PHOTO / Арис Мессинис (фото следует читать АРИС МЕССИНИС / AFP через Getty Images)

AFP через Getty Images

У M109 Paladin, изображенного выше, есть огромная пушка в башне, броне и гусеницах. Неужели это самый танковый танк из когда-либо проходивших танки?

Нет, это не так. Эта гаубица длиной с телефонный столб спроектирована для того, чтобы стрелять 155-миллиметровыми снарядами на расстоянии более десятка миль - но ее экипаж, вероятно, не в себе, если она действительно может увидеть врага.

Самоходные артиллерийские системы

предназначены для борьбы с врагами, обнаруженными передовым наблюдателем или дроном с большого расстояния, с помощью огня с закрытых позиций. Современные машины, такие как 2S19, K9 Thunder и Panzerhaubitze, оснащены снарядами с лазерным и GPS-наведением, а также с ракетными снарядами, а также способностью стрелять очередями, что делает их чрезвычайно смертоносными.

Самоходная артиллерийская установка

включает гусеницы, помогающие преодолевать пересеченную местность и не отставать от быстро движущихся танковых частей, и легкую броню для защиты экипажа от огня стрелкового оружия, попавшего в засаду, и возможных попаданий артиллерии противника.

Но эта броня слишком тонкая, чтобы выдержать прямой огонь из противотанковых орудий. Хотя были случаи, когда самоходная артиллерия использовалась для ведения огня прямой наводкой, обычно такие подразделения держатся на безопасном расстоянии от всего, что может видеть .


Самоходные зенитные орудия

Нью-Дели, ИНДИЯ: Индийская гора Тунгуска показана публике во время парада в честь Дня армии в ... [+] Нью-Дели, 15 января 2006 года.Индийская армия отметила свое 58-летие, продемонстрировав новейшую военную технику и наградив офицеров, солдат и подразделения. AFP PHOTO / Prakash SINGH (Фото следует читать PRAKASH SINGH / AFP через Getty Images)

AFP через Getty Images

Гусеницы, доспехи и злобно выглядящие пушки? Танк сами по себе не делают.

Самоходные зенитные установки , такие как легендарная советская ЗСУ-23/4 «Шилка» (вооруженная счетверенными 23-миллиметровыми пушками) или немецкая «Гепард» (спаренные 35-миллиметровые орудия), предназначены для обеспечения малой высоты полета. защита наступающих колонн бронетехники.Это означает, что они, вероятно, будут ближе к линии фронта, чем самоходные гаубицы.

Эти пушки могут похвастаться сверхвысокой скорострельностью, способной уничтожать низколетящие самолеты, а в XXI веке - крылатые ракеты и дроны. Эта огневая мощь также весьма смертельна, когда она направлена ​​против пехоты и легкой техники. Но небольшие снаряды не могут пробить броню танка, и они не так хорошо бронированы, как один.

Современные самоходные зенитные орудия все больше полагаются на ракеты с тепловым наведением, а также радары и инфракрасные датчики.Вероятно, последуют и противодроновые лазеры.


Боевые машины пехоты

САМАРРА, ИРАК - 17-ОЕ ДЕКАБРЯ: Боевые машины Брэдли из 1-8, 3-й бригады, 4-й пехотной ... [+] Дивизия готовится покинуть промышленную зону 17 декабря 2003 года в Самарре, Ирак. Крупная операция под названием Operation Ivy Blizzard началась в начале 17 декабря с поквартирных обысков, нацеленных на 29 разыскиваемых мужчин и предполагаемых тайников с оружием. (Фото Стефана Заклина-Пул / Getty Images)

Getty Images

Боевые машины пехоты (БМП), такие как M2 Bradley и советская БМП-2, возглавляют список бронированных машин, ошибочно принимаемых за танки.У них есть гусеницы и закрытые башни с пушками. Некоторые также устанавливают противотанковые ракеты и более крупные низкоскоростные орудия. И они играют ведущую роль в наступательной маневренной войне.

Но это все же не танки - это тяжеловооруженные авианосцы. Их основная роль - обеспечивать защиту и транспорт для механизированной пехоты, а затем оказывать мощную огневую поддержку, когда пехота спешивается в укрытие.

МОСКОВСКАЯ ОБЛАСТЬ, РОССИЯ - 13 августа 2016: Российские военнослужащие на боевых действиях пехоты-амфибии БМП-2... [+] во время финального этапа соревнований «Суворовская атака» среди экипажей БМП на полигоне Алабино в рамках международного мероприятия «Армейские игры-2016», организованного Минобороны России. Дмитрий Серебряков / ТАСС (Фото Дмитрия Серебрякова \ ТАСС через Getty Images)

ТАСС через Getty Images

Тем не менее, броня и пушки на БМП не такие грозные, как у танка. Орудия БМП эффективны против пехоты и более легкой бронетехники, возможно, включая другие БМП, но не могут пробить лобовую броню современного основного боевого танка.

Вместо этого экипажам БМП приходится полагаться на противотанковые ракеты, которые гораздо медленнее стреляют и достигают своей цели, чем гиперзвуковые высокоскоростные снаряды, используемые основным орудием танка.


БТР

Вид на американские бронетранспортеры (БТР) M113, когда они пересекают пустыню во время войны в Персидском заливе, ... [+] Ирак, 1991 год, на заднем плане видны горящие нефтяные скважины. (Фото Аллана Танненбаума / Getty Images)

Getty Images

В основном подвижный бронекорпус, М113 над спортивными гусеницами и пулемет сверху.Это танк?

Нет. Это бронетранспортер (БТР), по сути, «боевое такси», предназначенное для перевозки отдельных пехотных отрядов на расстояние до линии фронта, а затем к черту Dodge. В этом отличие от тяжеловооруженной БМП, которая призвана играть более важную боевую роль.

У БТР

не обязательно должны быть гусеницы, как у M113. Во время Второй мировой войны полугусеницы - гибриды с колесами и гусеницами - были наиболее распространенной формой БТР, построенных США и Германией.

Сегодня преобладают колесные БТР, в первую очередь советские БТР (включая БТР-60, БТР-70 и БТР-80) или четырехколесные французские БТР.

ВИТЕБСКАЯ ОБЛАСТЬ, БЕЛАРУСЬ - 16 октября 2020 г .: Военнослужащие миротворческих сил ОДКБ выходят из бронетранспортера БТР-80 во время учений «Нерушимое братство-2020» на полигоне Лосвидо. В учениях участвуют армейские подразделения из России, Беларуси, Армении, Казахстана, Кыргызстана и Таджикистана, шести государств-членов Организации Договора о коллективной безопасности (ОДКБ).Наталья Федосенко / ТАСС (Фото Натальи Федосенко \ ТАСС через Getty Images)

Наталья Федосенко / ТАСС Колесные БТР

не могут справиться с теми же экстремальными условиями местности, что и гусеничные машины, но они легче, дешевле в обслуживании и быстрее в местах с приличной дорожной инфраструктурой - факторы, которые побудили армию США начать развертывание бригад восьмиколесных БТР Stryker в 2000-х годах. .

20 марта 2005 г. - Чилгок, Южная Корея - Автомобили Stryker военной бригады США принимают участие в учениях на базе... [+] эксплуатационная дорога в Чилгок-Гун, Южная Корея. (Фото Сын Ир Рю / NurPhoto через Getty Images)

NurPhoto via Getty Images

Большинство современных БТР все чаще оснащаются функциями защиты от мин и реактивных гранат, таких как V-образный корпус и броня клетки. Тем не менее, большинство из них уязвимы практически для любого вида противотанкового оружия. Последние БТР получают более тяжелые 30-миллиметровые орудия и противотанковые ракеты, стирая границы между ними и БМП.

ТЕЛ-ХАШОМЕР, ИЗРАИЛЬ - 2-ОЕ МАРТА: На этой фотографии, предоставленной Силами обороны Израиля (ЦАХАЛ)... [+] пресс-секретарь «Намер» (на иврите «тигр»), бронетранспортер ЦАХАЛа последнего поколения, представлен на церемонии 2 марта 2008 года на базе материально-технического снабжения Тель-Хашомер в центре Израиля. Namer построен на базе основного боевого танка Израиля Merkeva и предназначен для обеспечения превосходной защиты пехотных войск, перевозимых в его отсеке. (Фото IDF через Getty Images)

Getty Images

Существует также подкласс «тяжелых БТР», разработанный с учетом уровня защиты (и корпуса) основного боевого танка, такого как израильский Namer или БТР «Кенгуру» времен Второй мировой войны.

Наконец, БТР следует отличать от колесной машины пехоты или противоминной броневой защиты (MRAP), предназначенной для защиты от стрелкового оружия и мин. Эти преемники Jeep и Humvee имеют много применений для разведки и внутренней безопасности, но не предназначены для перевозки полных пехотных отрядов в бой.


Броневики

ВЕЙССВАССЕР, ГЕРМАНИЯ - 19-ОЕ МАРТА: Французский бронированный разведывательный танк AMX 10 RC (спереди) и a... [+] Немецкие бронетранспортеры Boxer занимают позицию во время учений немецко-французских вооруженных сил «Фельдберг 2013» (Hillfield 2013) на военном полигоне Оберлаузиц 19 марта 2013 года в Вайсвассере, Германия. С 6 по 22 марта 2013 года 2100 солдат франко-немецкой бригады проводят учения, направленные на укрепление отношений между французскими и немецкими частями и демонстрацию оперативных возможностей подразделения двойного гражданства. (Фото Joern Haufe / Getty Images)

Getty Images

Если бы вы заметили 105-миллиметровую орудийную башню AMX-10RC, изображенную выше, выглядывающую из-за гребня холма (положение «корпус опущен»), у вас были бы все основания полагать, что вы смотрели на танк.И должен пригнуться.

Но это еще не танк. У него колеса, а не гусеницы. И поскольку он не выполняет функции перевозки войск, он вместо этого считается бронеавтомобилем .

Бронеавтомобили полезны для мобильной войны на открытой местности (пустыни, равнины) или в местах с хорошей дорожной сетью. Кроме того, они легче танков, и их легче развернуть за границей. Некоторые модели также имеют такое же вооружение, как современный легкий танк, с 90- или 105-миллиметровыми орудиями.

В первую очередь предназначенные для использования в качестве стойких вооруженных разведчиков, бронемашины могут заменить танки в критических ситуациях, когда у противника не хватает тяжелого вооружения.Однако броневики остаются менее бронированными, чем танки. И даже те, у кого есть привод на шесть или восемь колес, не могут сравниться по способности танка преодолевать бездорожье и грязь.

Вот почему гусеничные танки были так важны, когда их представили на грязных, истерзанных снарядами полях сражений Первой мировой войны, хотя броневики уже существовали и доказали свою полезность в условиях меньшей мобильности.


САУ / Штурмовые орудия / Истребители танков

МОСКВА, РОССИЯ - 24 июня: Советский истребитель танков времен Второй мировой войны СУ-100 проезжает по Красной площади во время a... [+] Военный парад в День Победы, посвященный 75-летию Победы во Второй мировой войне, 24 июня 2020 года в Москве, Россия. 75-летие знаменует собой окончание Великой Отечественной войны, когда нацисты капитулировали перед Советским Союзом. (Фото Рамиля Ситдикова - Фотоагентство через Getty Images)

Фотоагентство через Getty Images

Советский СУ-100 на фотографии довольно близок к танку. Мощное основное орудие для ведения огня прямой наводкой, проверьте. Тяжелая броня, проверьте. Следите, проверяйте.

Но это еще не совсем танк. У него нет башни.

Это приводит к небольшому различию ролей. САУ (включая такие подклассы, как штурмовое орудие и истребитель танков ) предназначены для поддержки пехоты огнем прямой наводкой по окопавшимся противникам и / или хорошо бронированным танкам.

Размещение пушки в корпусе вместо башни делает машину более дешевой с более дискретным профилем. А некоторые (но не все) самоходки, такие как СУ-100, имеют броню на уровне танка, что означает, что они могут противостоять всему, кроме самого тяжелого оружия.

Развернутые на расстоянии вытянутой руки от врага, штурмовые орудия могут быть хорошим способом выбить вражеские укрепления и даже танки. Но они не годятся для продвижения вперед на вражескую территорию, как танки. Без турели водитель должен повернуть всю машину, чтобы прицелиться из основного орудия, если он встретит врагов на близком расстоянии.

Термин «истребитель танков» также применялся к некоторым танкам с башней, например к истребителям танков с открытым верхом армии США времен Второй мировой войны. А колесные броневики, такие как M1128 Stryker, иногда называют штурмовыми орудиями.

Американские солдаты из роты «Альфа» 1/38 пехотного полка охраняют свой пулемет «Страйкер» ... [+] (Мобильная артиллерийская система) во время операции по очистке от Бакубы, 8 октября 2007 г., примерно в 50 км к северо-востоку от Багдада. «Война с терроризмом» под руководством США стала «катастрофой», и Вашингтон и его союзники должны изменить свою политику в Ираке и Афганистане, чтобы победить «Аль-Каиду», - заявил независимый аналитический центр по глобальной безопасности Oxford Research Group (ORG). отчет сегодня. AFP PHOTO / АЛЕКСАНДР НЕМЕНОВ (Фото следует читать АЛЕКСАНДР НЕМЕНОВ / AFP через Getty Images)

AFP через Getty Images

Тут нужно признать, что то, как мы классифицируем наших бронированных бегемотов, никогда не было полностью последовательным.


Хорошо, но какой считается танком?

Американский танк типа «M1A2 SEP» прибыл на стрельбу дружбы между несколькими странами во время ... [+] учений «Strong Europe Tank Challenge 2017» на полигоне в Графенвере, недалеко от Эшенбаха, на юге Германии, 12 мая. , 2017. В учениях принимают участие взводы из стран НАТО - Франции, Германии, США и их партнеров - Австрии и Украины. / AFP PHOTO / Christof STACHE (Фото должно читаться как CHRISTOF STACHE / AFP через Getty Images)

AFP через Getty Images

«Танк» правильно описывает бронетранспортер, используемый для маневра на поле боя с основной задачей уничтожения танков и пехоты противника с использованием оружия прямой наводкой.

С точки зрения конструкции общепринятые характеристики резервуара включают:

  • Гусеницы, а не колеса
  • Он имеет броневую защиту, эффективную от всех видов оружия поля боя, кроме самого мощного (т.е. от всех, кроме тех, которые специально созданы для уничтожения танков).
  • Имеет башню с установкой орудия

Большинство современных танков - это универсальные основные боевые танки , разработанные для обеспечения баланса мобильности, огневой мощи и броневой защиты, а также для преодоления других угроз.Это преемники средних танков времен Второй мировой войны, таких как американский M4 Sherman или советский Т-34, оптимизированные для массового производства, мобильности и «достаточно хорошей» огневой мощи и брони.

Существуют две общие парадигмы проектирования современных основных боевых танков: 60-80-тонные танки западного образца, такие как M1 Abrams, Leopard 2 и Challenger 2, с упором на «преодоление любой мыслимой угрозы»; и 40-55-тонный танк российского образца, в том числе российские Т-72Б3 и Т-90 или китайский Тип 98, с упором на эффективность (т.е.не разрушая мосты или оборонные бюджеты), что способствует развертыванию большего числа войск с меньшим логистическим бременем.

Мюнстер, Германия - 28 сентября: Танк Leopard 2A7 Бундесвера, вооруженные силы Германии, ... [+] замечен во время презентации на трехдневных учениях Бундесвера 28 сентября 2018 года недалеко от Мюнстера, Германия. По сообщениям СМИ, правительство Германии планирует ежегодно увеличивать расходы на оборону на 40% до 60 млрд евро в период с 2019 по 2023 год. (Фото Александра Кернера / Getty Images)

Getty Images

Танки западного образца в первую очередь полагаются на усовершенствованную композитную броню для достижения высокой степени защиты, используют 120-миллиметровые орудия, обычно обслуживаемые человеком, заряжающим; и оснащены превосходным управлением огнем и датчиками.

МОСКОВСКАЯ ОБЛАСТЬ, РОССИЯ - 1 СЕНТЯБРЯ 2020 ГОДА: Танки Т-72Б3 Беларуси (слева) и Сербии участвуют в соревнованиях по танковому биатлону на Армейских международных играх 2020 года на полигоне Алабино. Сергей Фадеичев / ТАСС (Фото Сергея Фадеичева \ ТАСС через Getty Images)

Сергей Фадеичев / ТАСС Танки

в русском стиле имеют меньший экипаж из трех человек и используют 125-миллиметровые орудия с автоматами заряжания и возможность пуска противотанковых ракет. Чтобы уменьшить легкую броню, российские танки включают в себя взрывоопасную реактивную броню (ERA) и системы активной защиты (APS), предназначенные для отражения или сбивания приближающихся снарядов.

Конечно, есть и конструкции, которые не вписываются ни в одну из парадигм, как, например, израильские танки Merkava или французские Leclerc.

Израильские солдаты маневрируют на танке «Меркава» на Голанских высотах, аннексированных Израилем, 2 июня 2019 года. ... [+] (Фото JALAA MAREY / AFP) (Фото должно быть написано JALAA MAREY / AFP через Getty Images)

AFP через Getty Images

Еще остались тысячи советских танков Т-54 и Т-55 1950-х и 1960-х годов со 100-миллиметровыми орудиями, американских M48 и M60 Patton со 105-миллиметровыми орудиями и китайских танков Type 59 с обоими типами вооружений, находящихся на вооружении во всем мире.Их нельзя выжить по сравнению с современными противотанковыми средствами, но они по-прежнему обладают огромной мобильной огневой мощью.

БАРЕНТУ, ЭРИТРЕЯ: Эритрейский танк Т-55А, уничтоженный в битве с эфиопскими войсками на прошлой неделе, находится ... [+] недалеко от стратегического города Баренту на юго-западе Эритреи 20 мая 2000 года после того, как эфиопские войска вторглись в Эритрею и захватили Баренту 19 мая. Агентство ООН по делам беженцев, УВКБ ООН, заявило в Женеве 19 мая, что готовится к наплыву в Судан тысяч эритрейских беженцев после падения Баренту.(ЭЛЕКТРОННОЕ ИЗОБРАЖЕНИЕ) (Фото должно быть написано ALEXANDER JOE / AFP через Getty Images)

AFP через Getty Images

Современные основные боевые танки были разработаны между 1970-ми и 1990-ми годами и неоднократно подвергались серьезной модернизации. Следующее поколение, скорее всего, будет выглядеть совсем иначе.

Россия приступила к постройке танков Т-14 «Армата» с беспилотной башней (экипаж полностью в более бронированном корпусе). Франция и Германия разрабатывают Leopard 3 со 130-миллиметровым орудием.А армия США разрабатывает танки с дистанционным управлением для сопровождения своих пилотируемых танков.

Между тем ранее широко распространенный легкий танк - построенный по более низким стандартам броневой защиты и огневой мощи в обмен на улучшенную мобильность и логистику - остается относительно редким.

Легкие танки наиболее полезны в роли кавалерийско-разведывательной службы или для поддержки пехоты в условиях, когда вес основного боевого танка создает проблемы с доступом или избыточностью.

Преимущество в мобильности легкого танка заключается не только в скорости на дороге.Это способность подниматься по крутым склонам и преодолевать грязь и рисовые поля, не увязая, втиснуть несколько транспортных средств в грузовой самолет для быстрого развертывания и даже плавать или спускаться с парашютом.

СИТУБОНДО, ВОСТОЧНАЯ ЯВА, ИНДОНЕЗИЯ - 13 мая: Морские пехотинцы ВМС Индонезии находятся на боевых машинах, когда ... [+] проводят высадочные учения на пляже Банонган 13 мая 2014 года в Ситубондо, Восточная Ява, Индонезия. В учениях участвуют такие материалы, как 8 единиц боевого корабля «Индонезия», 10 единиц танка БМП 3F, 3 единицы танка ПТ 76 М, 24 единицы танка БТР 50, 4 единицы танка Капа К-61, 2 единицы танка Капа ПТС, 4 единицы танка ПТС. 105-мм гаубицы, 1 ед. РМ 70 град.Эти учения направлены на повышение профессионализма и готовности солдат Индонезии к поддержанию суверенитета Республики Индонезия. (Фото Алекса Видоджо / агентство Anadolu / Getty Images)

Getty Images

легких танков времен холодной войны, таких как британский FV101 Scorpion, американский M41 Bulldog и советский PT-76, остаются на вооружении в некоторых странах.

Тем не менее, в 21 st веке наблюдается некоторое возобновление интереса к легким танкам, о чем свидетельствует новый китайский танк Type 15, предназначенный для службы в Гималаях, и США.Программа мобильной защищенной огневой мощи S. Army.

Как уже должно быть ясно, определение «резервуар» со временем эволюционировало вокруг определения, основанного как на роли, так и на дизайне.

Неточная зоология бронетехники удачно проиллюстрирована таблицей «расстановки танков», опубликованной в Интернете, на которой в этой статье делается ставка на «нейтральную» позицию как в ролевой, так и в инженерной сфере.

Социальные сети.

Польская 35-мм артиллерийская система - потенциал конфигурации

35-мм артиллерийская система, разработанная PIT-RADWAR, уже используется в военно-морском варианте на корвете ORP Kaszub.Система также будет установлена ​​на еще двух MCMV класса «Корморан». Параллельно разрабатывается наземный вариант. Система будет представлена ​​как в буксируемом варианте (программа Noteć, реализуемая консорциумом PGZ-Noteć, образованным PGZ Group, PIT-RADWAR и HSW), так и в вариантах, интегрированных на самоходные платформы нескольких типы - в соответствии с концепциями, разработанными PIT-RADWAR самостоятельно. Некоторые из этих концепций могут стать жизнеспособным вариантом в программе SONA, недавно объявленной Инспекцией по вооружению.SONA - это проект, направленный на обеспечение средств прямой противовоздушной обороны бронетанковых элементов, в том числе в области C-RAM.

Были концептуализированы несколько потенциальных конфигураций системы. Они могут быть интересны не только польским военным, поскольку обладают значительным экспортным потенциалом. Польская система программируемых боеприпасов разрабатывается вместе с различными вариантами оружия.

Решение или решения, предлагаемые PIT-RADWAR, представляют собой сложный набор зенитных систем, построенных на основе 35-мм автоматической пушки с двусторонней системой питания, системами управления огнем и подрывными / учебными / программируемыми снарядами, разработанными в Польше, в г. сотрудничество с производством Mesko.Последнее особенно актуально, поскольку программируемые (ПРО, авиационные боеприпасы) снаряды являются средством, которое особенно полезно при борьбе с небольшими воздушными угрозами, такими как, например, БПЛА. Орудие по-прежнему сохраняет способность стрелять подкалиберными снарядами. Они не только являются эффективным средством борьбы с обычными воздушными угрозами, но также могут применяться против небронированных и легкобронированных наземных и морских целей. Системы, использующие 35-мм пушку, представлены в различных вариантах. Они могут использовать компоненты, уже предлагаемые польской оборонной промышленностью, такие как колесные / гусеничные носители (JELCZ, ROSOMAK, LEOPARD, K-9), средства связи / передачи данных (ŁOWCZA / REGA, модернизированная система ZENIT, радары (SOŁA / BYSTRA), а также совершенно новые решения.

35-мм пушка (здесь - на базе морского варианта АМ-35) - хорошая отправная точка для разработки зенитных комплексов. Изображение: PIT-RADWAR

Базовая платформа - высокоточная пушка с программируемыми снарядами ПРО польского производства

Еще в 1995 году в рамках программы разработки PZA Loara AAA Польша получила лицензию на производство 35-мм пушки KDA у компании Oerlikon (в настоящее время входит в бизнес Rheinmetall). Эти закупки стали отправной точкой для всей программы, направленной на разработку множества 35-мм артиллерийских систем.Производство было поручено HSW S.A. Одной из наиболее важных особенностей пушки, помимо ее высокой точности, является возможность подачи боеприпасов с обеих сторон, что позволяет быстро переключаться между подрывными и программируемыми выстрелами.

Программируемая детонация ПРО значительно повышает эффективность использования. В некоторых системах пули программируются при подаче в механизм оружия на основе статистических измерений, хранящихся в памяти компьютера, или на основе измерения скорости предыдущих снарядов и параметров цели.PIT-RADWAR в сотрудничестве с Mesko разработали более эффективную и в то же время более сложную систему. Выстрел программируется бесконтактно при выходе из ствола. Благодаря этому БПЛА можно уничтожить одним выстрелом. Эффективность программируемых боеприпасов ПРО была подтверждена программой испытаний, проведенной PIT-RADWAR SA в рамках проекта «Bateria przeciwlotnicza 35 мм» [35-мм зенитная батарея] еще в сентябре 2019 года. Испытания проходили на Центральном полигоне ВВС в Устке.Испытания включали стрельбу по воздушной цели программируемыми снарядами. Цели поражены в соответствии с заданными параметрами.

программируемых выстрелов остаются достаточно эффективными против широкого, но четко определенного диапазона целей. Здесь мы имеем в виду воздушные, наземные и морские угрозы. В эту группу также входит легкая броня, так как программируемые снаряды ПРО также могут пробивать броню. Из-за высокой начальной скорости дальность подкалиберных снарядов больше, чем у программируемых боеприпасов.Более короткое время, необходимое для достижения цели, может иметь решающее значение при стрельбе на максимальную дистанцию. Дальность действия 35-мм орудия с программируемым снарядом определяется как 3,5-4 км, а в случае использования подкалиберных снарядов дальность увеличивается до 5-6 км.

Благодаря высокому уровню точности системы наведения PIT-RADWAR, а также самой конструкции орудия, пушка обеспечивает пользователю высокий уровень точности при использовании по целям в пределах эффективной дальности.Это также относится к меньшим угрозам, движущимся с высокой скоростью, таким как крылатые ракеты, БПЛА или управляемые ракеты. Здесь важными факторами являются точность и аккуратность, так как группы попаданий имеют небольшой диаметр. Это дает возможность напрямую поражать цели или взрывать снаряды на расстоянии, что обеспечивает пользователю практически определенную нейтрализацию и уничтожение угрозы.

35 мм - военно-морское и наземное применение

Все системы вооружения, предлагаемые PIT-RADWAR и описанные ниже, являются производными от проекта зенитной артиллерийской системы «Лоара», разработанного в середине 1990-х годов.Результатом проекта стала разработка самоходной системы на базе модифицированного ОБТ Т-72, ​​вооруженного двумя 35-мм пушками КДА, использующими РЛС раннего предупреждения и РЛС сопровождения в сочетании с оптронными датчиками для целей целеуказания. Проект был завершен после того, как Минобороны приняло соответствующее решение в 2009 году. Единственный экземпляр этого продукта был введен на вооружение 10-й танковой кавалерийской бригады. Тем не менее, через пару лет он был отозван. На основе своего опыта PIT-RADWAR разработала несколько концепций производства вооружения.Это было сделано для удовлетворения потребностей как военно-морского флота, так и армии, а также потенциальных экспортных заказчиков.

До сих пор морской вариант пушки (корабельная система вооружения ОСУ-35) был единственной существующей производной системы, успешно введенной в эксплуатацию, наряду с Loara. Система размещена в беспилотной башне, установленной на боевом корабле, с минимальным изменением конструкции корабля; Башня была оснащена стабилизированной 35-мм пушкой. В башне также размещаются боеприпасы 2x100 снарядов.Сама система также включает в себя систему управления огнем с постом оператора, станцию ​​управления резервом и оптико-электронный датчик дня / ночи, также оснащенный IFF.

Опыт, накопленный в ходе проекта и программы испытаний, привел к разработке новой версии системы, также известной как OSU-35K. Эта производная была принята для установки на двух новых MCMV проекта 258 (класс Корморан II): ORP Albatros и ORP Mewa. На бывшем судне уже начались интеграционные работы.Планируется, что их хватит на 2 года. В настоящее время также ведутся работы по интеграции системы на ORP Mewa. OSU-35K намного легче, а также имеет лучшую эргономику. Оптико-электронный датчик системы также был модифицирован и модернизирован, наряду с системой управления огнем и рабочим местом оператора.

Изображение предоставлено: PIT-RADWAR

Оптимизация и миниатюризация системы OSU-35K, а также снижение веса сделали ее хорошей отправной точкой для наземного самоходного решения VSHORAD.Стабилизированная башня и система управления огнем морского варианта позволяют вести бой с подвижной или неподвижной платформы. Компактная конструкция полезна при внедрении системы на любой платформе оператора связи, выбранной заказчиком. Его можно установить, например, на БТР Rosomak, столь распространенный в польских вооруженных силах. Однако возможна также интеграция на грузовиках или на гусеничной платформе.

Аккумуляторы наземные переносные

После завершения программы Loara PIT-RADWAR решил продолжить свои усилия в области AAA.В период с 2009 по 2011 год при финансовой поддержке Министерства науки и высшего образования был реализован проект «Дистанционно управляемая зенитная система на базе 35-мм пушки», и соответствующий продукт был создан консорциумом, сформированным Военный технологический университет, PIT-RADWAR и Центр исследований и разработок механических устройств из Тарнова. «Zdalnie Sterowany System Przeciwlotniczy Kalibru 35 мм», также известная как ZSSP-35 «Гидра», стала результатом вышеупомянутой инициативы.Вышеупомянутая система вооружения была представлена ​​несколько раз во время Салона Кельце MSPO. Система получила положительную оценку руководства компонента противовоздушной обороны Министерства обороны Польши, а также командования Вооруженных сил.

Еще в 2014 году концепция конструкции батареи была пересмотрена. Дизайн был обновлен за счет дополнительных компонентов батареи. Эффектором является 35-мм пушка, основанная на буксируемой, но автоматизированной платформе - вариант А-35 поставляется с программируемым прицелом, а AG-35 - с собственной системой управления огнем с оптико-электронным датчиком.На машине «Зубр» установлены системы обнаружения и наведения, управления огнем, образующие машину управления огнем WG-35. На машине установлен оптронный датчик с гидравлическим выдвижением, который является еще одним вариантом датчика, установленного на модернизированных машинах управления ЗРК BLENDA модернизированной WD-95. Набор сенсоров включает в себя III поколение. тепловизионный датчик, дневная камера, высокочастотный лазерный дальномер и запросчик IFF. Автомобиль WG-35 также был адаптирован для дополнительной интеграции радара слежения, который является предметом довольно продвинутых работ, проводимых в PIT-RADWAR.РЛС позволит обнаруживать и сопровождать цели в любых погодных условиях.

Буксируемая пушка AG-35 и командирская машина WG-35. Изображение: PIT-RADWAR

Приведенная выше система представляет собой разрозненную форму решения PZA Loara, но разделенную на отдельные компоненты. Использование полностью автоматизированной исполнительной платформы стало результатом планов ВМФ по замене буксируемых 57-мм орудий С-60 на систему управления огнем PIT-RADWAR Blenda. Таким образом, было бы предложено современное решение, которое было бы намного более эффективным, без изменения логистики, связанной с перемещением системы.Программа Noteć также оказала существенное влияние на направление развития системы. Первоначальная цель заключалась в приобретении артиллерийских средств, и только после того, как Вооруженные силы определили свои требования, цель была изменена, и основным продуктом, который ожидалось получить, была полная система батарей. Анализ в рамках этой программы проводится Инспекцией по вооружению. Тем временем пушка AG-35 была интегрирована в систему Pilica, заказанную инспекцией вооружения несколько лет назад, для защиты авиабаз.Пистолет, предлагаемый PIT-RADWAR, полностью совместим с системой. Благодаря вышесказанному потенциал Pilica может быть увеличен за счет использования совместимого с НАТО 35-мм снаряда наряду с более легкими 23-мм боеприпасами.

Однако нет никаких сомнений в том, что 35-мм пушки могут использоваться в гораздо более широком диапазоне, за пределами области береговых подразделений ПВО ВМФ, которые являются основным направлением программы Noteć. Оружие как таковое могло бы стать эффективным дополнением противоракетной обороны.Его можно использовать как против низколетящих угроз, так и против БПЛА или ракет / ракет, защищая важные элементы инфраструктуры или даже батареи систем Вислы и Нарева.

Самоходные батареи

Благодаря модульному характеру 35-мм системы, ее можно встроить в любую выбранную башню, на любую самоходную платформу. Работы по концептуальному проектированию в этом объеме привели к появлению и самоходных вариантов.Некоторые из них произошли непосредственно от AG-35.

Самый простой способ - установить башню AG-35 вместе с оптико-электронным датчиком на грузовик с высокой мобильностью, такой как Jelcz S-662. Наряду с командирской машиной WG-35, установленной на идентичной платформе, такая батарея будет иметь возможности, идентичные буксируемому варианту. Однако он также был бы очень мобильным. Также будет получена дополнительная грузоподъемность боеприпасов. Система, сконфигурированная таким образом, может также использоваться в качестве системы сопровождения в конвоях с дополнительными возможностями против наземных целей.

Еще более продвинутое решение могло бы включать интеграцию системы AG-35 на бронированную платформу (или другую башню, оснащенную 35-мм пушкой и оптико-электронным датчиком). БТР Rosomak кажется естественным кандидатом на эту роль в польских вооруженных силах, как показано ниже. В этой конфигурации 35-мм артиллерийская система могла использоваться для защиты мотострелковых подразделений, использующих тот же тип машины. Помимо артиллерийского комплекса, также можно было бы интегрировать систему управления огнем, идентичную той, которая установлена ​​на платформе WG-35.Тем не менее, система на базе Rosomak может также иметь расширяемую гидравлически систему датчиков, объединяющую радарные и оптронные датчики.

Изображение предоставлено: PIT-RADWAR

Вариант радаров Soła или Bystra или зенитно-ракетная система Poprad также могут быть интегрированы в БТР Rosomak. Следует помнить, что машина WG-35 может использоваться для управления огнем в составе смешанной батареи, сформированной как из 35-мм пушек с снарядами ПРО, так и из ЗРК «Попрад» с ракетами ВШОРАД. Унификация платформ упростит оперативное использование такой системы в механизированных или моторизованных частях.Также можно использовать другую платформу-носитель, колесную или гусеничную, если у клиента есть требования как таковые. Все вышеперечисленные элементы уже использовались либо в батарее 35 мм, либо в системе Poprad. Это может быть предложение, которое будет оптимальным для элементов, которые уже имеют или будут иметь в своем распоряжении платформу Rosomak APC.

От Лоары до Соны

Последнее предложение предполагает создание комплексной системы ПВО на едином гусеничном шасси.Это ответ на требование программы Sona. Данная программа закупок предполагает наличие системы, способной защитить бронированные элементы от БПЛА. Система также должна работать в домене C-RAM (что является новинкой для польских военных). Совсем недавно Инспекция по вооружению начала технический диалог в этой области. К диалогу присоединились PGZ Group и ее предприятия, ноу-хау и решения которых можно рассматривать как ответ на требования Заказчика.PIT-RADWAR - одна из компаний-участниц, предлагающая комплексное решение для 35-мм орудия и обширные ноу-хау по интеграции таких систем. Весь этот опыт позволил бы создать целевое решение с сенсорами и эффекторами, интегрированными на единой платформе, которую можно было бы выбрать в качестве основного носителя для системы. Опыт, накопленный при разработке морской пушки ОСУ-35К, может быть очень полезен в процессе создания компонентов решения Sona.

Один из вариантов мог бы включать систему, оснащенную радаром слежения, оптронным датчиком и радаром раннего обнаружения, интегрированными на единой платформе транспортного средства.Тем временем эти датчики будут передавать данные в систему управления огнем. Все решение могло быть вооружено двумя 35-мм пушками с использованием противоракетных и подкалиберных снарядов. Было бы оправдано и пополнение этого арсенала зенитными ракетами «Пиорун» или «Пиорун-2». Система, основанная на аналогичных предположениях, может также сопровождать бронированные / механизированные элементы, заменяющие ограниченное количество платформ ЗСУ-23-4МП «Бяла», вооруженных четырьмя 23-мм пушками и 4 ракетами «Гром».

Представители

PIT-RADWAR подчеркивают тот факт, что предложение отслеживаемых систем является вариативным, поэтому оно может быть полностью адаптировано к требованиям пользователя.На выбранную платформу-носитель можно установить башню с другой конфигурацией - например, с одной пушкой, ракетными пусковыми установками и комплектом оптронных / радиолокационных датчиков.

Новая 35-мм самоходная система должна заменить все постсоветские машины ЗСУ-23-4 «Шилка», а также ее польскую доработку - комбинированное решение ЗСУ-23-4МП «Бяла». Изображение: DPI MON

Машина как таковая была бы немного менее сложной, дешевле, но при этом сохраняла бы высокую степень боевых возможностей.И то, и другое, при использовании против обычных неподвижных или винтокрылых средств, а также против маневрирующих и неманеврирующих угроз небольшого размера, включая БПЛА. Это стало возможным благодаря высокой точности оружия и использованию программируемых патронов. Боеприпасы как таковые позволяют эффективно нейтрализовать заданную цель меньшим количеством выстрелов, чем в случае обычных боеприпасов.

Машины управления огнем, оснащенные радарами «Быстра» и оптико-электронными комплексами, могут использоваться для обозначения целей для систем как таковых.Также возможно создание различных решений (оружия / вспомогательных средств) в системе Sona, в зависимости от требований Заказчика.

В настоящее время существует высокий рыночный спрос на системы с возможностями, предлагаемыми решениями, разработанными в PIT-RADWAR. 35-мм орудие, в котором будут использоваться программируемые боеприпасы по ПРО, соответствующие требованиям НАТО, в сочетании с комплексной системой управления огнем может быть успешным как на внутреннем, так и на экспортном рынке. Многие государства-члены НАТО, в том числе США и Германия, работают над внедрением современных систем, которые были бы полезны при использовании против крылатых ракет, БПЛА, ракет, самолетов с неподвижным крылом или вертолетов.Эти системы могли использоваться как для точечной обороны в случае критической инфраструктуры, так и для защиты маневрирующих частей на передовой. Вкратце, развивающиеся угрозы вызвали необходимость вернуться к сильным наземным средствам ПВО, даже в тех местах, где сокращения вводились заранее.

Разнообразная конфигурация зенитно-ракетных комплексов или комбинированных зенитно-ракетных комплексов с использованием 35-мм пушки отвечает многочисленным задачам, с которыми сталкиваются как Польша, так и союзные страны.Эти активы также можно рассматривать как ответ на растущий спрос, который Польские вооруженные силы выражают в рамках отдельных программ. Они также могут стать важным экспортным предложением польской оборонной промышленности, которая уже имеет значительный потенциал в области зенитных ракетных комплексов VSHORAD и комплектов радиолокационных / оптоэлектронных датчиков в сочетании с системами C2. Вышесказанное делает польскую промышленность готовой и способной подавать комплексные заявки в этом объеме.

Эта безумная зенитная установка выгнала израильтян с неба

Морские пехотинцы первыми скажут вам, что они «сражались в любом климате и месте» от «залов Монтесумы до берегов Триполи».«История Корпуса пропитана легендарным героизмом и жестокими боями. От Чапультепека до Белло Вуд и Фаллуджи морские пехотинцы сделали себе имя на протяжении всей истории нашей страны.

Но есть одно сражение, которое стоит выделить.

Иводзима.


Спросите любого морского пехотинца об Иводзиме, и вы сразу увидите в его глазах благоговение. «Необычная доблесть была общей добродетелью» - это фраза, использованная для описания духа людей, сражавшихся в той битве.

Высадка на Иводзиму произошла сегодня 75 лет назад.Иводзима, расположенный примерно в 750 милях от материковой части Японии, представлял собой вулканическую скалу, которую обе стороны рассматривали как важную цель американской кампании по перемещению по островам. Для американцев аэродромы означали как более простые, так и более короткие пути к материковой части Японии, а также помогали очистить воздух от истребителей, которые могли бы перехватить такие бомбардировщики.

Японцы просто знали, что захват Иво приблизил американцев на шаг к их родине.

То, что последовало дальше, было одним из самых жестоких сражений, которые когда-либо вел человек.

О битве и ее влиянии на историю написано много. Вот некоторые из наиболее интересных вещей о битве при Иводзиме.

Иводзима был впервые открыт испанскими исследователями.

В 1543 году корабль обнаружил остров и приземлился, чтобы исследовать только что обнаруженную землю. Они дали ему название «Серный остров». В грубом переводе на японский язык назывался Ио То или Иводзима. Японцы не появлялись на острове до конца 16 века.

Японцы знали, что проиграют битву.

Когда историки изучили японские военные записи после того, как война закончилась, они обнаружили, что японцы знали, что битва была неизбежной потерей. Японский императорский флот был почти побежден в Тихом океане. Японские ВВС тоже были почти уничтожены. Японцы потеряли довольно много самолетов и должны были держать их как можно ближе к материку. Еще хуже, чем нехватка самолетов, была нехватка пилотов. Американцы отправили бы домой опытных пилотов, чтобы они тренировали больше пилотов.Японцы этого не сделали. Они не пускали своих опытных пилотов, и, поскольку они понесли тяжелые потери, им не хватало опыта и численности.

В результате японцы изменили стратегию защиты острова на истощение. Они рассчитывали, что американцы выиграют. Они просто хотели заставить их дорого заплатить за это. Хидеки Тодзё, премьер-министр Японии, вызвал генерал-лейтенанта Тадамичи Курибаяси в свой кабинет и сказал ему защищать Иводзиму до последнего человека, чтобы выиграть время.Курибаяси, который происходил из семьи самураев, принял миссию и отправился на остров, чтобы создать уникальную оборону, которую американцы еще не видели.

Японцы хотели отговорить американцев от нападения на материк.

Курибаяси изменил способ защиты острова. Вместо того, чтобы сражаться с американцами на пляжах, он позволил бы им беспрепятственно высадиться на острове. Он знал, что черный вулканический песок с дюнами высотой до 15 футов может затопить американцев, поэтому решил позволить им всем уйти, прежде чем открыть огонь.Он до последнего дюйма обстрелял берег артиллерией и минометами. Внутри острова он по-новому расположил оборонительные позиции. Укрепления и туннели позволили японским солдатам вернуть позиции, которые уже были захвачены. На острове площадью всего восемь квадратных миль было более 11 миль туннелей, которые японцы могли использовать.

Предполагаемый эффект заключался в том, чтобы нанести как можно больший урон американским силам. Затягивая этот конфликт и нанося потери, японцы надеялись, что бойня разубедит U.С. от нападения на материковую часть Японии.

США думали, что битва продлится всего неделю.

Дело не в том, что американцы меньше думали о японцах. Именно в этот момент они думали, что знают, что собираются делать. После побед в южной части Тихого океана от Гуадалканала до Филиппин американские военные подумали, что у них есть план победы. Начните с разрушительной морской бомбардировки, выведите людей на пляж, обеспечьте им непосредственную поддержку с воздуха и быстро займите аэродромы.Они сделали это, но слишком быстро поняли, что морские бомбардировки не причинили большого ущерба, японцы действительно хотели, чтобы американцы высадились, и что они должны сражаться за каждый квадратный дюйм острова. Первоначальный прогноз на неделю оказался пятью неделями одних из худших боев, которые американцы видели к тому моменту.

Пляж был адом на земле.

После морской и воздушной бомбардировки японцы позволили морским пехотинцам собраться на берегу. Многие думали, что японцы погибли в результате грандиозной бомбардировки, но, к сожалению, они ошибались.Курибаяси сказал своим войскам подождать один час, прежде чем открывать огонь. Когда морские пехотинцы собрались на пляже и начали медленно продвигаться сквозь вулканический пепел, они были потрясены, узнав на собственном горьком опыте, что японцы заметили каждый дюйм пляжа и вынуждены были мчаться с берега под сильной артиллерией. минометный и пулеметный огонь.

Один счет с пляжа…

Через минуту среди группы разорвался минометный снаряд… его левая нога и лодыжка свисали с ноги, удерживаемые лентой из плоти… Через несколько минут рядом с ним упал второй снаряд и осколки врезался в другую ногу.Почти час он гадал, куда упадет следующий снаряд. Вскоре он узнал об этом, когда снаряд разорвался почти над ним, в третий раз ранив его в плечо. Почти сразу же другой взрыв подбросил его на несколько футов в воздух, и горячие осколки разорвали оба бедра ... когда он поднял руку, чтобы посмотреть на свои часы, минометный снаряд разорвался всего в нескольких футах от его запястья и пробил большую зазубренную дыру. в его предплечье: «Я начинал понимать, что значит быть распятым», - сказал он позже.

К концу первого дня высадилось более 30 000 морских пехотинцев, и остров был разрезан на две части. Однако, увидев первоначальные списки жертв дневной бойни, генерал Хаулин Безумный Смит заметил: «Я не знаю, кто он, но японский генерал, ведущий это шоу, - умный ублюдок».

Впервые за всю войну морские пехотинцы потеряли больше, чем японцы.

Морские пехотинцы вошли в Иводзиму с преимуществом 3: 1 по численности войск. В конце пятинедельной битвы у них было бы 26 000 потерь против 18 000 у японцев.Одним из мужчин, убитых на пляже, был артиллерийский сержант Джон Бэзилон. Базилон был героем Гуадалканала, получившим Почетную медаль за свои действия там. Когда началась интенсивная бомбардировка, Бэзилон в последний раз кричал, призывая мужчин покинуть пляж. Он был среди многих убитых в тот день. К концу битвы погибнет еще много людей. Хотя морские пехотинцы потеряли больше, чем японцы, их убитых было примерно на треть меньше. Из 18 000 японских солдат, сражавшихся на острове, только 221 попал в плен.Большинство пленных потеряли сознание или потеряли дееспособность.

Обвинений в банзай было мало, поэтому американцы импровизировали.

Американцы учли атаку банзай или человеческую волну, когда они делали свою первоначальную оценку продолжительности битвы. Фактически, японский генерал запретил такие атаки, поскольку знал, что они не работают. Он хотел, чтобы его люди сражались насмерть, но он хотел уничтожить как можно больше американцев.

Американцы с этим не справятся.Быстро осознав, что огнестрельное оружие и непосредственная авиационная поддержка не помогают, морпехи адаптировались на ходу, как и на протяжении всей своей истории. Они начали использовать огнеметы (крутые люди, а также модифицированные танки), чтобы уничтожить японцев. Как только они поняли, что система туннелей позволяет противнику повторно занять позиции, которые были захвачены, они просто начали метать пламя все, что видели… снова и снова.

Сработало. Японская система туннелей превратилась в могилы бесчисленных японских солдат.Только ближе к концу, когда продовольствие и припасы были на исходе, Курибаяси позволил банзайским атакам, чтобы его люди умерли «с честью».

американцев дома считали, что битва быстро закончилась.

Знаменитая фотография Джо Розенталя, на которой пехотинцы поднимают флаг на горе. Сурибачи был первым взглядом американского народа на битву. Оно было снято 23 февраля, через четыре дня после первого штурма. Снимок был опубликован AP через два дня, где его опубликовали практически все газеты свободного мира.В эпоху, когда еще не было социальных сетей, телевидения и спутниковых каналов, многие полагали, что битва окончена, основываясь на картинке. Не было.

Пока бушевала битва и росли потери, американцы дома недоумевали, почему так много мальчиков должны умереть за небольшой кусок камня.

Насколько важен был Иводзима и влияние битвы?

Еще до завершения битвы американские военные начали использовать аэродромы на Иводзиме для бомбардировок Японии. Самолеты, которые были повреждены во время полета, теперь могли добраться до базы быстрее, поэтому у них было больше шансов выжить.Истребители теперь могли использовать базу для дозаправки и сопровождать свои бомбардировщики в Японию. Однако люди задавались вопросом, могло ли случиться то же самое, если бы американцы атаковали в другом месте. Американцы также выяснили, что радар, использованный японцами на Иво, не очень полезен, поскольку у японцев уже были другие радиолокационные установки, которые выполняли ту же работу. Необходимость битвы вызвала споры еще в конце боевых действий на Иводзиме.

Одним из последствий битвы было окончание войны.После Иводзимы на Окинаве произошла еще одна ужасная битва. К этому моменту японцы поняли, что стратегия Курибаяси сработала. Они могли нанести серьезный урон американцам и настроить общественное мнение против войны. Американцы тоже научились этому и приступили к более продолжительным и более разрушительным бомбардировкам Окинавы в преддверии и более агрессивному применению огнеметов и зажигательных устройств против японских солдат и мирных жителей, попавших под перекрестный огонь, с ужасающими результатами.

Когда упало последнее препятствие на пути к материковой части Японии, американцы стали искать другие способы положить конец войне и избежать кровавой бойни, которую устроили Иводзима и Окинава.

Они нашли его в недавно разработанном атомном оружии.

Необычная доблесть была общей добродетелью.

Независимо от того, стоил ли Иводзима того со стратегической точки зрения, морские пехотинцы по-прежнему считали битву почетным знаком. Они не участвовали в планировании или стратегии, но им было сказано захватить остров. Они сделали.

Они попросили 10-дневную бомбардировку и получили три. Они приспособились к ужасной ситуации и вышли вперед. Они смотрели смерти в лицо и, как обычно делают морпехи, даже не растерялись.

Восемьдесят две медали почета были вручены морским пехотинцам во время Второй мировой войны. Двадцать два из них (28%) были заработаны только на Иводзиме. Сегодня в живых остался только один награжденный, Вуди Уильямс, который получил медаль за использование своего огнемета для уничтожения многочисленных вражеских огневых точек.

В эту 75-ю годовщину тех, кто сражался в той ужасной битве, и оставшимся семьям, We Are the Mighty приветствует вас.

Semper Fidelis

Подробнее о «Мы сильные»

[В разработке] ЗСУ-23-4 Шилка: Огненная река - Новости

Внимание! Эта новость была опубликована на старой версии сайта.В некоторых версиях браузеров могут быть проблемы с отображением новостей.


Когда наступил реактивный век авиации, сразу стало ясно, что прежние зенитные орудия не могли противостоять самолетам с реактивными двигателями. В разных странах начали разрабатывать самоходные системы противовоздушной обороны, способные обнаруживать, обстреливать и уничтожать быстро движущиеся цели на различной высоте. В War Thunder 1.63 Desert Hunters мы представляем одни из самых известных самоходных зенитных орудий послевоенной эпохи.Мы уже рассказывали вам об американском M163 Vulcan. На очереди легендарное советское зенитное орудие ЗСУ-23-4 «Шилка»!



Названная в честь реки на Дальнем Востоке, «Шилка» была первой серийной зенитной артиллерийской системой с жидкостным охлаждением. До 1960-х годов все российские зенитно-ракетные комплексы имели орудия с воздушным охлаждением, и это сильно сказывалось на их скорострельности.Созданная на основе уже столь знакомой нашим игрокам АСУ-85, «Шилка» имела бронированную башню с четырьмя 23-мм автоматическими пушками с жидкостным охлаждением, что позволяло машине вести настоящий поток огня по противнику - до 3400 выстрелов в минуту!


Скачать обои : 1280x1024 | 1920x1080 | 2560x1440


Современное радиолокационное оборудование позволило «Шилке» эффективно поражать воздушные цели на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров и со скоростью более 1600 км / ч.Шилка производилась большими партиями с 1962 года, и с течением времени в ее узлы и агрегаты были внесены многочисленные усовершенствования и усовершенствования. Даже сейчас, когда на смену «Шилке» пришли более современные артиллерийские системы, ЗСУ-23-4 остается на вооружении в нескольких странах (хотя в первую очередь для поражения наземных целей).



В War Thunder «Шилка» предназначена для поражения высококлассных реактивных самолетов - ее высокая скорострельность, быстрый поворот башни и хорошие углы вертикальной наводки позволяют ей поразить любую воздушную цель на малых высотах. простота.При этом не стоит рассчитывать на то, что ЗСУ-23-4 станет хорошей противотанковой платформой - конечно, залп бронебойных снарядов в борт «Леопарда» или другой легкобронированной машины гарантированно отправит ее. водителя обратно в ангар, но в целом бронебойные снаряды «Шилки» малоэффективны по наземным целям. Кроме того, толщина брони машины составляет всего 9-15 мм, а это значит, что лучше держаться подальше от танков противника.



ЗСУ-23-4 «Шилка» станет отличным защитником для своей команды от высокопоставленных воздушных целей.Помните о его сильных и слабых сторонах, чтобы максимально использовать их на поле боя. До встречи в War Thunder 1.63 Desert Hunters! Удачной охоты!


Команда War Thunder

Предыдущие блоги разработчиков:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
