ПЛАН-КОНСПЕКТ

командира СПМ ОВО при Медвежьегорском РОВД по огневой подготовке с младшим начальствующим составом отдела.

Тема: Материальная часть, назначение, боевые свойства 9мм пистолета ПМ.

Цель: Изучить с личным составом назначение, ТТХ 9мм пистолета ПМ.

Время: 14 00 - 16 00

Место проведения:

Учебные вопросы:

1. Назначение и боевые свойства пистолета ПМ.

2. Общее устройство и работа частей и механизмов.

3. Разборка, сборка, чистка и смазка пистолета.

4. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

5. Работа частей и механизмов пистолета.

6. ТТХ 9-мм пистолета ПМ.

Учебная литература:

Министерство обороны СССР “НАСТАВЛЕНИЕ по СТРЕЛКОВОМУ ДЕЛУ 9-мм пистолет Макарова (ПМ)”

ХОД ЗАНЯТИЯ

1. Учебный вопрос.

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и предназначен для поражения противника на коротких расстояниях.

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами.

Боевая скорострельность пистолета 30 выстрелов в минуту.

Вес пистолета со снаряженным магазином 810 г. Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м/сек.

Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов.

2. Учебный вопрос. Общее устройство и работа частей пистолета

Пистолет-оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет.

Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (“отбой” курка) и при отпущенном спусковом крючке.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть “отбой” курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

Пистолет состоит из 7 основных частей и механизмов:

1. рамка со стволом и спусковой скобой;

2. затвор с ударником, выбрасывателем и предохранителем;

3. возвратная пружина;

4. ударно-спусковой механизм;

5. рукоятка с винтом;

6. затворная задержка;

7. магазин.

К каждому пистолету придается принадлежность:

- запасной магазин,

- протирка,

- кобура,

- пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

3. Учебный вопрос. Разборка, сборка, чистка и смазка пистолета.

Разборка и сборка пистолета.

Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

- разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке;

- части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

- при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполная разборка пистолета:

- извлечь магазин из основания рукоятки,

- отделить затвор от рамки,

- снять со ствола возвратную пружину.

Сборка пистолета после неполной разборки производится в обратном порядке.

- надеть на ствол возвратную пружину,

- присоединить затвор к рамке,

- вставить магазин в основание рукоятки.

Проверить правильность сборки пистолета после неполной разборки. Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и опустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Полная разборка пистолета:

- произвести неполную разборку пистолета,

- отделить шептало и затворную задержку от рамки,

- отделить рукоятку от основания рукоятки и боевую пружину от рамки,

- отделить курок от рамки,

- отделить спусковую тягу с рычагом взвода от рамки,

- отделить спусковой крючок от рамки,

- отделить предохранитель и ударник от затвора,

- отделить выбрасыватель от затвора,

- разобрать магазин.

Сборку пистолета после полной разборки производить в обратном порядке.

Чистка и смазка пистолета.

Пистолет всегда должен содержаться в чистоте и исправности. Это достигается своевременной и правильной чисткой и смазкой, бережным обращением с пистолетом и правильным хранением его.

Чистка пистолета производится:

- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно во время затишья боя или в перерывах между занятиями;

- после учений, нарядов и занятий в поле без стрельбы - немедленно по окончании учений, нарядов или занятий;

- после стрельбы -немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета произвести по возращении со стрельбы; в последующие 3-4 дня ческу пистолета производить ежедневно;

- если пистолет находится без употребления, - не реже одного раза в 7 дней.

Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допускать воздействия влаги на металл.

Для чистки и смазки пистолета применяется:

- жидкая ружейная смазка - для чистки пистолета и смазывания его частей и механизмов при температуре воздуха от +5 до -500 С;

- ружейная смазка - для смазывания канала ствола, частей и механизмов пистолета после их чистки; эта смазка применяется при температуре воздуха от +50 С и выше;

- раствор РЧС (раствор чистки ствола)-для чистки каналов ствола и других частей пистолета, подвергшихся воздействию пороховых газов;

- ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;

- пакля (короткое льноволокно), очищенная от кострики, - только для чистки канала ствола.

Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки.

4. Учебный вопрос. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

Рамка со стволом и спусковой скобой.

Ствол служит для направления полета пули.

Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канала ствола гладкий и большой диаметр; он служит для помещения патрона и называется патронником. Патронник имеет уступ.

На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.

Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Ударник служит для разбития капсюля. Он имеет: в передней части - боек, в задней части - срез для предохранителя, который удерживает ударник в канале затвора.

Выбрасыватель служит для удержания гильзы в чашечке затвора до встречи с отражателем.

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

Целик вместе с мушкой служит для прицеливания.

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела.

Ударно-спусковой механизм состоит:

из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

Курок служит для нанесения удара по ударнику.

Шептало служит для удержания курка на боевом и предохранительном взводе.

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов.

5. Учебный вопрос Работа частей и механизмов пистолета.

Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.

При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.

Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.

Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.

Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад.

Работа частей и механизмов пистолета после выстрела

Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3-5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).

Освобожденное шептало под действием пружины прижимается к курку; когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.

При дальнейшем движении затвора назад разобщающий выступ рычага взвода скользит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно в стенке затвора.

Подаватель подает очередной патрон и ставит его перед досылателем затвора.

Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.

Для производства следующего выстрела необходимо опустить хвост спускового крючка и снова нажать на него.

При отпускании хвоста спускового крючка

спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается вниз и своим вырезом заходит под выступ шептала.

При нажатии на хвост спускового крючка

рычаг взвода поднимает шептало и снова освобождает курок от шептала. Происходит следующий выстрел.

6. Учебный вопрос ТТХ 9-мм пистолета ПМ.

Вес пистолета с магазином без патронов 730 г.

Вес пистолета с магазином, снаряженным 8 патронами 810 г.

Длина пистолета 161 мм

Длина ствола 93 мм

Высота пистолета 126,75 мм

Калибр ствола 9 мм

Число нарезов 4

Емкость магазина 8 патронов

Вес патрона 10 г

Длина патрона 25 мм

Боевая скорострельность 30 выс\мин.

Начальная скорость полета пули 315 м\сек

Ттх пистолета макарова устройство пистолета макарова – Устройство 9-мм пистолета макарова и правила обращения с ним. «Оружие милиции. Часть 1»

Пистолет Макарова модернизированный: история и ТТХ

Эта статья-обзор о модернизированном пистолете Макарова, ПММ, оружии ближнего боя. Мы решили детально разобрать его тактико-технические характеристики (ттх), а также понять, чем ПМ отличаются от ПММ.

Зачем был модернизирован Пистолет Макарова?

Пистолет Макарова модернизированный — девятимиллиметровый пистолет российского производства, сконструировали инженеры Шигапов и Плецкий в начале девяностых годов двадцатого века в рамках НИОКР «Грач». Его выпускает Ижевский завод. ПМ создали из-за потребности Советской армии в компактном удобном и безопасном оружии самообороны офицеров. Именно ПМ до девяностых был главным оружием милиции. Он должен был превосходить характеристики пистолета ТТ.
Модернизированный ПММ начали выпускать уже в девяносто назрела объективная необходимость в огнестрельном оружии, использующем мощные патроны с большим останавливающим и пробивным действием. При этом стремились сохранить базовую конструкцию пистолета Макарова, не раз подтвердившего свою надежность за 40 лет успешного использования.

Как выглядит ПММ

Поэтому огнестрельный ПММ очень схож с ПМ, а тот, в свою очередь, был схож по своей конструкции с немецким пистолетом Вальтер образца двадцать седьмого года. Пистолет выполнен из стали почти полностью, возвратная пружина облегает ствол, предохранитель находится на затворе, блокируя ударник при включении, безопасно снимает курок со взвода, запирает шептало и затворы. После выключения предохранителя первый выстрел производится самовзводом. Защелка фиксации располагается в нижней части рукояти позади окна для магазина. Щечки на рукояти пластиковые, коричневого или черного цвета, покрытые мелким рифлением.

Видео: история пистолета Макарова

Отличие ПММ от ПМ

От ПМ образца пятьдесят первого года модернизированный пистолет Макарова отличается увеличенным до двенадцати патронов магазином. Прицел у модернизированного ПМ не регулируется, а кнопка затворной задержки стала значительно удобнее. Сама конструкция у пистолета осталась без изменений. Поэтому семьдесят процентов деталей ПММ взаимозаменяемы с ПМ. У ПММ усилена рамка и увеличен вес затвора. Максимально возможное давление при использовании мощного патрона в канале ствола выросло на целых пятнадцать процентов, что привело к усилению отдачи.

Модификации ПММ

  • ПММ-8 – разновидность ПММ, рассчитанная на патрон калибра 9Х18 мм, с магазином на восемь патронов, боевой пистолет.
  • ПММ-12 – разновидность ПММ, рассчитанная на патрон калибра 9Х18 мм, с магазином в двенадцать патронов.
  • ИЖ-70-100 или ИЖ-70-17А – пистолет спортивного типа, модели девяносто четвертого года, рассчитанный на патрон 9Х18 мм.
  • ИЖ-71-100, который выпускается с сентября две тысячи восьмого года под названием МР-71Н — служебная модификация, рассчитанная на патрон 9Х17мм, имеет магазин емкостью 10 патронов, боевой пистолет.
  • Байкал 442 — экспортная модификация ПМ, рассчитанная на патрон 9Х18 мм, спортивный пистолет.
  • МР-654 К – пневматический пистолет на базе ПММ. 654 К по сути — точная копия Макарова, да и собран он из некоторых деталей боевого ПМ, все его детали подвижны, а функционал активен, можно стрелять как самовзводом, так и с помощью предварительно взведенного курка.
  • М-59 – пистолет Макарова китайского производства от фильмы Norinco.
  • МР-371 — сигнальный шумовой пистолет, копия ПМ, только вместо боевых патронов МР 371 стреляет с помощью специальных картриджей со вставленными в них капсюлями.

Технические данные модифицированного пистолета Макарова

  • Калибр – 9 Х 18.
  • Вес незаряженного оружия — 760 грамм.
  • Длина пистолета — 167 миллиметров.
  • Высота пистолета — 127 миллиметров.
  • Ширина пистолета — 34 миллиметра.
  • Длина ствола — 93,5 миллиметров.
  • Принцип работы ПММ состоит в полусвободном откате затвора с канавками в патроннике.
  • Скорость пуль с патроном ПММ — 430 метров в секунду.
  • Скорость пуль с патроном ПМ — 315 метров в секунду.
  • Скорострельность — 30 в\м.
  • Нарезы правосторонние — 4.
  • Шаг нареза — двести шестьдесят миллиметров.
  • Прицельная дальность ПМ — 50 метров.
  • Емкость магазина — двенадцать патронов.

Новые патроны для ПММ

Кроме того, ПММ был создан для использования нового патрона 9Х18 ПММ со стальным сердечником и головной частью конической формы. При этом начальная скорость пули составляет около 420 метров в секунду, а ее энергия равна 494 Джоулей. Ее пробивное действие и скорость также существенно возросли. Бронебойные пули патрона 9Х18 у ПММ имеют массу в 3,55 грамма. Такая пуля способна пробить кевларовый бронежилет со стальной пластиной в 2,4 миллиметра толщиной с десяти метров. Усиленный вариант этого патрона имеет пулю еще более легкую по массе, но с усиленным пороховым зарядом, большей убойной силой и скоростью в 430 метров в секунду. Этот патрон близок по мощности и эффективности к патрону Parabellum 9Х19.

Созданы были и патроны с экспансивными пулями с большим останавливающим действием. Магазин ПММ двухрядный, в верхней части переходящий в однорядный и вмещающий двенадцать патронов. Вследствие того, что был использован высокоимпульсный патрон изменили конструкцию патронника. На его внутренней поверхности есть три винтовые канавки, которые сильно увеличивают сопротивление трением когда гильза движется назад. Это обеспечивает торможение отката затвора и снижает отдачу. Пистолет имеет эргономичные щечки рукоятки с боковыми выступами. Усилены рама и затвор, у ПММ вырос запас прочности, оружие увеличилось в габаритах и в массе, при этом его боевые качества улучшились.

Предназначение ПММ

Пистолет ПММ не заменил обычный боевой ПМ в армии и в полиции. Кроме того, использование таких мощных боевых патронов, как 57-Н-181-СМ в стандартных ПМ нередко приводит к повреждению пистолета. Из-за широкого распространения таких боеприпасов в ВС и в правоохранительных структурах возникал риск того, что обычные пистолеты Макарова станут заряжать этими не рассчитанными на их прочность патронами пулями и вызвать травмы у стрелков или поломку пистолетов.

Кроме того, у ПММ отдача сильнее, его резче подбрасывает при выстреле — а это затрудняет точную скоростную стрельбу. Сейчас ПММ использует в ФСО и в нескольких подразделениях МВД Российской федерации, состоит ПММ на вооружении в ФСБ в во вневедомственной охране МВД, в ФССП. Кроме того, ПММ используется как наградное оружие.

Недостатки ПММ

В магазинах устройства пружина работает с некоторым перенапряжением и по этой причине быстро теряет свою упругость, что приводит приводит к задержкам стрельбы. Кроме того, подаватель сделан из некачественной пластмассы, поэтому образуются трещины, подаватель изнашивается и у него ломается зуб.

Разборка ПММ

Разборка пистолета бывает полной и неполной. Неполную разборку проводят для того, чтобы почистить его , смазать и осмотреть на предмет неисправностей. Полную разборку осуществляют в случаях, когда пистолет нуждается в тщательной чистке: сильно загрязнен, находился под дождем, в снегу, если его владелец собирается перейти на новую смазку или пистолет нуждается в ремонте. Полная разборка ПММ не может быть частой, так как этот процесс может ускорить изнашивание механизмов и деталей пистолета. Стоит помнить о нескольких правилах разборки и сборки ПМ и ПММ:

  1. Делать разборку устройства нужно на столе или скамье, а в полевых условиях — на чистой подстилке.
  2. Механизмы и части кладутся в порядке разборки, обращаться с ними нужно осторожно, без резких движений.
  3. После полной разборки стоит провести тщательную чистку оружия.
  4. Сначала извлекается магазин, пистолет при этом удерживайте за рукоять правой рукой,при этом большой палец левой руки отводит защелку магазина до отказа, указательный палец оттягивает выступающую часть крышки магазина, извлекая его из основания.
Видео: как разобрать пистолет Макарова

Как перезарядить одной рукой

militaryarms.ru

Материальная часть, назначение, боевые свойства 9 мм пистолета ПМ



«Утверждаю»

                                                                        Начальник ОВО при Медвежьегорском РОВД

                                                                        Майор милиции                            Данилов Ю. П.

                                                                        «22» января  1999  года.
ПЛАН-КОНСПЕКТ

командира СПМ ОВО при Медвежьегорском РОВД по огневой подготовке с младшим начальствующим составом отдела.

Тема: Материальная часть, назначение, боевые свойства 9мм пистолета ПМ.

Цель:
Изучить с личным составом назначение, ТТХ 9мм пистолета ПМ.

Время:
 14 00 - 16 00

Место проведения
:

Учебные вопросы:

1. Назначение и боевые свойства пистолета ПМ.

2. Общее устройство и работа частей и механизмов.

3. Разборка, сборка, чистка и смазка пистолета.

4. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

5. Работа частей и механизмов пистолета.

6. ТТХ 9-мм пистолета ПМ.

Учебная литература:

Министерство обороны СССР “НАСТАВЛЕНИЕ по СТРЕЛКОВОМУ ДЕЛУ 9-мм пистолет Макарова (ПМ)”

ХОД ЗАНЯТИЯ

1. Учебный вопрос.

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и предназначен для поражения противника на коротких расстояниях.

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами.

Боевая скорострельность пистолета 30 выстрелов в минуту.

Вес пистолета со снаряженным магазином 810 г. Для стрельбы из пистолета применяются   9-мм пистолетные патроны. Начальная скорость полета пули 315 м/сек.

Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов.

2. Учебный вопрос. Общее устройство и работа частей пистолета
Пистолет-оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет.

Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

    Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (“отбой” курка) и при отпущенном спусковом крючке.

     Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть “отбой” курка) так, что носик шептала находится впереди предохранительного взвода курка.

     После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.
Пистолет состоит из 7 основных частей и механизмов:

1.   рамка со стволом и спусковой скобой;

2.   затвор с ударником, выбрасывателем и предохранителем;

3.   возвратная пружина;

4.   ударно-спусковой механизм;

5.   рукоятка с винтом;

6.   затворная задержка;

7.   магазин.

К каждому пистолету придается принадлежность:

- запасной магазин,

- протирка,

- кобура,

- пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

      Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

       Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

       По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

3. Учебный вопрос.   Разборка, сборка, чистка и смазка пистолета.

Разборка и сборка пистолета.

     Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

     Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

      При разборке и сборке пистолета необходимо соблюдать следующие правила:

-  разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке;

-  части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

-  при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполная разборка пистолета:

- извлечь магазин из основания рукоятки,

- отделить затвор от рамки,

- снять со ствола возвратную пружину.

Сборка пистолета после неполной разборки производится в обратном порядке.

- надеть на ствол возвратную пружину,

- присоединить затвор к рамке,

- вставить магазин в основание рукоятки.

Проверить правильность сборки пистолета после неполной разборки. Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и опустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Полная разборка пистолета:

- произвести неполную разборку пистолета,

- отделить шептало и затворную задержку от рамки,

- отделить рукоятку от основания рукоятки и боевую пружину от рамки,

- отделить курок от рамки,

- отделить спусковую тягу с рычагом взвода от рамки,

- отделить спусковой крючок от рамки,

- отделить предохранитель и ударник от затвора,

- отделить выбрасыватель от затвора,

- разобрать магазин.

Сборку пистолета после полной разборки производить в обратном порядке.

Чистка и смазка пистолета.

Пистолет всегда должен содержаться в чистоте и исправности. Это достигается своевременной и правильной чисткой и смазкой, бережным обращением с пистолетом и правильным хранением его.

Чистка пистолета производится:

- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно во время затишья боя или в перерывах между занятиями;

- после учений, нарядов и занятий в поле без стрельбы - немедленно по окончании учений, нарядов или занятий;

- после стрельбы -немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета произвести по возращении со стрельбы; в последующие 3-4 дня ческу пистолета производить ежедневно;

- если пистолет находится без употребления, - не реже одного раза в 7 дней.

Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допускать воздействия влаги на металл.

Для чистки и смазки пистолета применяется:

- жидкая ружейная смазка - для чистки пистолета и смазывания его частей и механизмов при температуре воздуха от +5 до -500    С;

- ружейная смазка - для смазывания канала ствола, частей и механизмов пистолета после их чистки; эта смазка применяется при температуре воздуха от  +50    С и выше;

- раствор РЧС (раствор чистки ствола)-для чистки каналов ствола и других частей пистолета, подвергшихся воздействию пороховых газов;

- ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;

- пакля (короткое льноволокно), очищенная от кострики, - только для чистки канала ствола.

  Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки.

4. Учебный вопрос. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

Рамка со стволом и спусковой скобой.

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канала ствола гладкий и большой диаметр; он служит для помещения патрона и называется патронником. Патронник имеет уступ.

   На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.

    Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Ударник служит для разбития капсюля. Он имеет: в передней части - боек, в задней части - срез для предохранителя, который удерживает ударник в канале затвора.

Выбрасыватель служит для удержания гильзы в чашечке затвора до встречи с отражателем.

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

Целик вместе с мушкой служит для прицеливания.

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела.

Ударно-спусковой механизм состоит:

из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

Курок служит для нанесения удара по ударнику.

Шептало служит для удержания курка на боевом и предохранительном взводе.

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке.

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов.

5. Учебный вопрос  Работа частей и механизмов пистолета.

Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.

    При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.

    Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.

    Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.

    Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад.

Работа частей и механизмов пистолета после выстрела

   Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3-5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).

    Освобожденное шептало под действием пружины прижимается к курку; когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.

    При дальнейшем движении затвора назад разобщающий выступ рычага взвода скользит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно в стенке затвора.

    Подаватель подает очередной патрон и ставит его перед досылателем затвора.

    Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

     Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.

    Для производства следующего выстрела необходимо опустить хвост спускового крючка и снова нажать на него.

При отпускании хвоста спускового крючка

спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается вниз и своим вырезом заходит под выступ шептала.

При нажатии на хвост спускового крючка

рычаг взвода поднимает шептало и снова освобождает курок от шептала. Происходит следующий выстрел.

6. Учебный вопрос   ТТХ 9-мм пистолета ПМ.
Вес пистолета с магазином без патронов                                                730 г.

Вес пистолета с магазином, снаряженным 8 патронами                        810 г.

Длина пистолета                                                                                         161 мм

Длина ствола                                                                                                93 мм

Высота пистолета                                                                                  126,75 мм

Калибр ствола                                                                                                 9 мм

Число нарезов                                                                                                 4

Емкость магазина                                                                                            8 патронов

Вес патрона                                                                                                    10 г

Длина патрона                                                                                               25 мм

Боевая скорострельность                                                                             30 выс\мин.

Начальная скорость полета пули                                                               315 м\сек

baza-referat.ru

Пистолет Макарова

Прицельная дальность50 м
Начальная скорость пули315 м/с

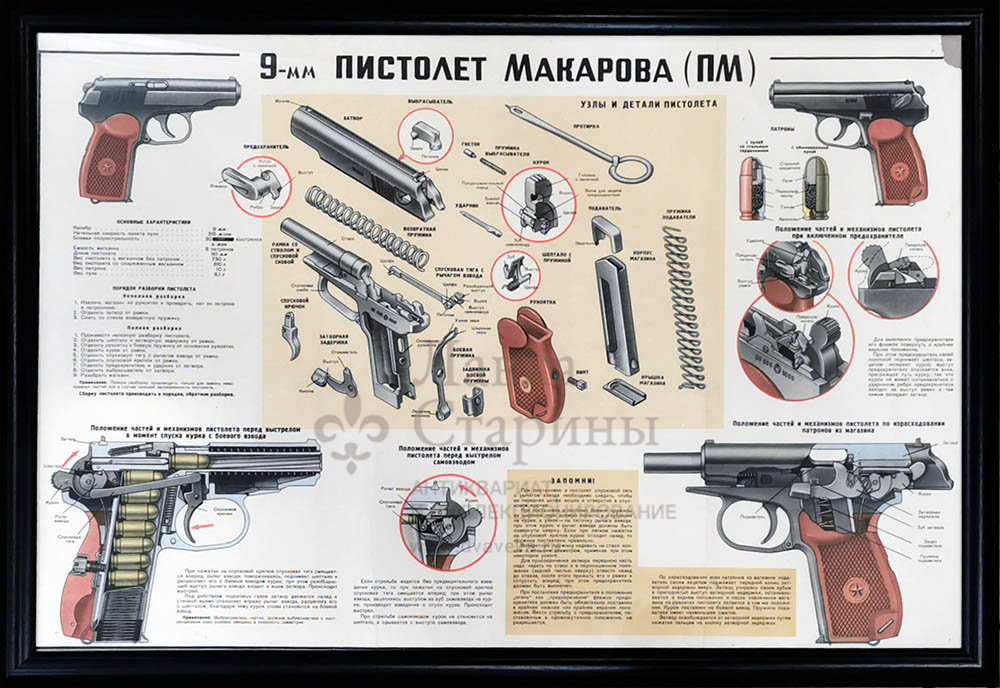

9-мм пистолет Макарова (ПМ, Индекс ГРАУ — 56-А-125)

Самозарядный пистолет, сконструированный советским конструктором Николаем Фёдоровичем Макаровым в 1948 году. Принят на вооружение в 1951 году. Является личным оружием в советских и российских вооружённых силах и правоохранительных органах.

История создания

В 1947—1948 г. в СССР проводился конкурс на новый пистолет для командного состава Советской Армии. Пистолет ТТ, а тем более револьвер Нагана являлись уже устаревшими образцами. Помимо этого, было решено ввести в армии два пистолета: длинноствольный автоматический для линейных офицеров (им стал автоматический пистолет Стечкина) и компактный — для старших офицеров и как «оружие мирного времени». По условиям конкурса требовалось создать пистолет со свободным затвором и самовзводным ударно-спусковым механизмом (УСМ). В качестве стартовой точки конструкторам предлагался хорошо себя показавший Walther PP, производившийся с 1929 года. Изначально требовалось представить два образца — в калибрах 7,65 мм и 9 мм, позднее остановились на вновь созданном 9-мм патроне 9х18 мм ПМ, чуть более мощном (энергия пули 300 Дж), чем патрон 9х17 мм, который использовался в «Вальтер ПП». Пуля такого патрона обладает лучшим останавливающим действием, чем пуля патрона 7,62х25 мм ТТ, несмотря на меньшую мощность. Умеренная мощность патрона позволяет использовать конструкцию с неподвижным стволом и свободным затвором.

Свои наработки на конкурс представили Ф. В. Токарев, С. Г. Симонов, С. А. Коровин, И. Я. Стечкин, К. А. Барышев, П. В. Воеводин, И. И. Раков, А. А. Климов, Г. В. Севрюгин, А. И. Лобанов, Н. Ф. Макаров. Все конструкции по размерам, компоновке и устройству были аналогичны немецкому прототипу. Совместно с советскими разработками также испытывались по конкурсной программе Walther PP, Mauser HSc, Sauer 38H, Beretta M1934 и FN model 1910/22. По совокупности характеристик победителем был признан пистолет Макарова, но было порекомендовано внести ряд изменений в конструкцию. В 1951 г. пистолет Макарова под обозначением ПМ был принят на вооружение для армии, а так же правоохранительных органов.

Над созданием своего пистолета Николай Фёдорович Макаров работал круглые сутки.

Из воспоминаний конструктора:

"Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть."

Общая компоновка ПМ подобна пистолету «Вальтер ПП», однако Макаров существенно усовершенствовал базовую систему «Вальтера» по нескольким направлениям: упрощение, как собственно конструкции, так и обращения с пистолетом, его обслуживания; многофункциональность деталей; повышение надежности работы в экстремальных условиях эксплуатации; увеличение прочности деталей и служебного ресурса; повышение технологичности и темпов массового производства. Ударно-спусковой механизм (УСМ) ПМ устроен совершенно иначе, по-другому сделана защелка магазина и предохранитель, добавлен рычаг затворной задержки. Откидная спусковая скоба, как ограничитель хода затвора, позаимствована у немецкой конструкции.

Макарову удалось практически полностью устранить задержки при стрельбе, вызванные утыканием патрона в скос патронника. Конструктору удалось достичь идеального соотношения высоты расположения верхнего патрона, геометрии и наклона скоса патронника, зеркала затвора-кожуха и конструкции выбрасывателя. У ПМ верхний патрон в магазине расположен очень высоко, почти на уровне патронника, в результате этого, при других вышеуказанных особенностях, подача патронов осуществляется с минимальным углом и риск утыкания сведен к минимуму. Конструкция ПМ проще, чем «Вальтер ПП», в нём меньше деталей- это достигается путём совмещения их функций.

ПМ оставался на вооружении силовых структур и после распада СССР в 1991 году, он продолжает использоваться в ряде стран мира благодаря своей простоте и довольно высокой надёжности.

В армии и правоохранительных органах России на смену ПМ постепенно приходит пистолет Ярыгина, ПММ и другие новые модели пистолетов, но всё же ПМ до сих пор продолжает оставаться в строю.

Устройство пистолета Макарова

Действие ПМ основано на отдаче со свободным затвором. Запирание ствола происходит за счёт массы затвора и упругости возвратной пружины, надетой на ствол.

Ударно-спусковой механизм (УСМ) двойного действия с открытым курком. В ПМ применён свободный ударник, не имеющий пружины, удерживающей его в заднем положении. Теоретически это может привести к самопроизвольному выстрелу при падении пистолета с большой высоты, но Н. Ф. Макаров считал, что ударник не обладает достаточной массой, чтобы всерьёз учитывать эту возможность.

Пистолет состоит из 32 деталей и следующих основных частей:

-рамка со стволом и спусковой скобой;
-затвор с ударником, выбрасывателем и предохранителем;
-возвратная пружина;
-ударно-спусковой механизм;
-рукоятка с винтом;
-затворная задержка;
-магазин.

После того, как вставлен магазин и дослан патрон в патронник, ПМ можно поставить на предохранитель. При этом происходит безопасный спуск курка с боевого взвода, курок отходит от ударника и блокируется, спусковой крючок уходит вперед и тоже блокируется. Блокируется также и затвор (в «Вальтер ПП» затвор не блокируется и оружие можно перезаряжать при включенном предохранителе). При включенном предохранителе ПМ готов к ношению.

Перед выстрелом флажок предохранителя, находящегося на левой стороне задней части затвора, нужно перевести в нижнее положение, в позицию «огонь» (более удобно, чем в «Вальтер ПП», где рычажок нужно переводить в верхнее положение). Курок встанет на предохранительный взвод и ПМ будет готов к выстрелу самовзводом. При первом нажатии на спусковой крючок одновременно взводится курок, именно поэтому для спуска требуется большее усилие, чем при взведенном курке — примерно 3,5 кг. После первого выстрела курок будет взведен (поставлен на боевой взвод) и для выстрела достаточно короткого легкого нажатия с усилием примерно 1,5 кг.

После снятия с предохранителя курок можно взвести вручную, как в пистолетах с УСМ одинарного действия, для более точного первого выстрела. При взведении курка спусковой крючок отходит назад. Теперь первый выстрел можно произвести коротким нажатием. Курок можно снять с боевого взвода придерживая его большим пальцем и нажимая на спусковой крючок. После того как спусковой крючок будет отпущен и уйдет вперед, курок встанет на предохранительный взвод, предотвращающий контакт курка с ударником при неполном взведении курка.

Гильза после выстрела выбрасывается вправо.

Стандартный магазин ПМ вмещает 8 патронов. По израсходовании всех боеприпасов затвор встает на затворную задержку. Снять затвор с задержки можно при помощи рычажка слева на рамке. Если не вставлен пустой магазин, то снять затвор с задержки можно и другим способом, оттянув его немного назад и отпустив. Когда в пистолет вставлен снаряжённый магазин, то, после снятия затвора с задержки, патрон досылается в патронник, и пистолет снова готов к выстрелу.

Защёлка магазина, как и у большинства европейских пистолетов того времени, расположена в основании рукоятки. Такое расположение защёлки исключает случайное извлечение магазина,характерное для пистолета "ТТ", но менее удобно для быстрой смены магазина.

Отличительные черты пистолета Макарова — простота конструкции и многофункциональность деталей. Так, затворная задержка служит одновременно и отражателем гильз. Двуперая пластинчатая боевая пружина является одновременно пружиной рычага взвода и пружиной шептала, а также пружиной отбоя курка (изгиб её широкого пера) при постановке на предохранительный взвод. Нижний конец пружины служит пружиной защёлки магазина.

Н. Ф. Макаров создал пистолет, конструкция которого содержит ряд оригинальных решений. Пистолет простой в эксплуатации, обладающий большим служебным ресурсом и гораздо более надежный, чем взятый за основу Walther PP.

Некоторые детали, например, боевая пружина и, в особенности, предохранитель, имеют довольно сложную форму. Но, в дальнейшем, изменение технологии позволило упростить и удешевить производство.

ПМ обладает достаточно хорошей (для компактного пистолета) точностью. При стрельбе на 25 метров стандартными патронами 57-Н-181 радиус рассеивания R100 составляет 75 мм, а на 50 метров — 160 мм. На дистанции 10 метров радиус рассеивания всего 35 мм.

Проверка боя пистолета осуществляется стрельбой на 25 м по чёрному кругу диаметром 25 см, закреплённому на щите высотой 1 м и шириной 0,5 м. Кучность боя данного пистолета признаётся нормальной, если все четыре пробоины убираются в круг диаметром 15 см. Средняя точка попадания удовлетворяет требованиям, если она отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Радиус рассеивания при стрельбе из приведённого к нормальному бою пистолета характеризуется такими цифрами:

Расстояние, м Радиус рассеивания 100 % пуль, см Радиус рассеивания 50 % пуль, см
10 м 3,5 2
15 м 5 3
20 м 6,5 4
25 м 7,5 4,5
30 м 9 6
40 м 12 7
50 м 16 8
Сборка/разборка пистолета

Разборка пистолета может быть неполная и полная.

Неполная разборка производится для чистки, смазки и осмотра пистолета в следующем порядке:

-извлечь магазин из основания рукояти;
-снять пистолет с предохранителя;
-опустить спусковую скобу вниз и сдвинуть её влево;
-отделить затвор от рамки;
-возвратить спусковую скобу на место;
-снять со ствола возвратную пружину.

Сборка после неполной разборки осуществляется в обратном порядке.

После пистолет проверяется на правильность сборки:

-снять пистолет с предохранителя;
-поставить затвор на затворную задержку;
-снять затвор с затворной задержки;
-поставить пистолет на предохранитель.

-Полная разборка производится для чистки при сильном загрязнении, после нахождения пистолета под дождем или в снегу, а так же при переходе на новую смазку и при ремонте в следующем порядке:

-неполная разборка пистолета;
-отделение шептала и затворной задержки от рамы;
-отделение рукоятки от её основания и боевой пружины от рамки;
-отделение курка от рамки;
-отделение спусковой тяги с рычагом взвода от рамки;
-отделение спускового крючка от рамки;
-отделение предохранителя и ударника от затвора;
-отделение выбрасывателя от затвора;
-разборка магазина.

Сборка после полной разборки производится в обратном порядке.

Внимание! Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

Модификации

На базе пистолета Макарова разработано большое количество боевых, служебных и гражданских модификаций.

СССР

-Пистолет Макарова (ПМ)


-ТКБ-023 — опытный образец с полимерной рамкой. Сконструирован в Тульском КБ Приборостроения в начале 1960-х гг. на базе ПМ, серийно не производился (эксплуатационные свойства полимерной рамки не соответствовали требованиям заказчика).

Россия

-ИЖ70 (9х18 мм, магазин 8 патронов, регулируемый прицел) — коммерческий вариант, разработан в начале 1990х годов как «спортивно-тренировочный пистолет»

-ИЖ70-17A (.380 ACP, магазин 8 патронов, регулируемый прицел)

-ИЖ70-17AS (.380 ACP, магазин 8 патронов, регулируемый прицел, хромированная отделка, пластиковая боевая пружина)


-ИЖ70-17AH (.380 ACP, регулируемый прицел)


-ИЖ70-18A (9х18 мм, магазин 8 патронов, регулируемый прицел)


-ИЖ70-18AS (9х18 мм, магазин 8 патронов, регулируемый прицел, хромированная отделка)


-ИЖ70-18AH (коммерческая версия, 9х18 мм, регулируемый прицел)


-Байкал 442 (спортивный пистолет под патрон 9х18 мм, 8-, 10- или 12-зарядные магазины, современная версия ПММ с кнопочной защёлкой магазина)


-ПММ (Пистолет Макарова модернизированный), создан в начале 1990- х годов под более мощный патрон 9х18 мм ПММ, оснащен 12-зарядным магазином. Поступил на вооружение в 1994 г.


-ИЖ-71 — служебный пистолет под патрон 9х17 мм, сконструирован в 1994 году, серийно производился c 1996 года до сентября 2008 года, в дальнейшем выпуск был продолжен под наименованием МР-71


-ИЖ-71-100 — служебный пистолет под патрон 9х17 мм, модификация ИЖ-71 с магазином на 10 патронов, с начала осени 2008 года выпускается под названием MP-71Н


-ИЖ71-18 (9х18 мм, HiCap, постоянный прицел)


-ОЦ-35 — модернизированный вариант под использование патронов 9х18 мм ПМ и 9х18 мм ПММ


-MP-448 «Скиф» — модификация с полимерной рамкой


-6П42-9 — 9-мм газовый пистолет с регулируемым целиком, и нарезным стволиком созданный путем штифтования стандартного пистолета ИЖ-70 калибра 9х18 мм ПМ и (или) 9х17 мм Курц


-6П42-7.6 — газовый пистолет под боеприпас 7,6-мм ТК-024


-ИЖ-79-8 (индекс — 6П42) — 8-мм газовый пистолет


-ИЖ-79-9 — 9-мм газовый/травматический пистолет


-MP-471 — служебный травматический пистолет под боеприпас 10х23 мм Т, создан в 2004 году


-ИЖ-79-9Т «Макарыч» — газовый пистолет, имеет возможность стрельбы резиновой пулей под патрон 9 мм P.A.


-MP-79-9TМ — пистолет огнестрельный ограниченного поражения под патрон 9 мм P.A.


-MP-80-13T — травматический пистолет под патрон .45 Rubber.


-ПМ-Т — травматический пистолет под патрон 9 мм P.A. Изготавливается путем замены ствола на штифтованный из боевых пистолетов ПМ. Производитель ЗиД, всего выпущено около 5 тыс. шт.


-Байкал МР-654К — 4,5-мм пневматический газобаллонный, пистолет, реплика MP-71Н.


-Байкал MP654KS - хромированный вариант MP654K


-МР-371 — сигнальный пистолет под капсюли «Жевело» и КВ21, использует имитаторы патронов под капсюли, внешне выглядит как ИЖ-79-9Т, целиком из стали

ГДР

-Pistole M — стандартный ПМ под патрон 9х18 мм, после получения лицензии из СССР в 1956 году, первые пистолеты стали выпускаться в 1957 году, в 1958 году стартовало серийное производство


-Pistole Mk — .380 ACP, экспериментальный

Германия

-Pistole Simson-Suhl Makarov — коммерческая модель, стала выпускаться после объединения Германии


-LEGENDS MAKAROV - 6-мм пневматический газобаллонный пистолет, производится немецкой компанией Umarex

Болгария

-Makarov — лицензионная копия ПМ под патрон 9х18 мм (две версии — военная и морская), которая производилась на заводе № 10 в городе Казанлык


-Arsenal Р-М01 — модель 1990 года, были изменена форма спусковой скобы, а так же накладки на рукоять. Выпускалась в нескольких вариантах:


-Miltex Special Edition — коммерческий вариант под патрон 9х18 мм
-Miltex Special Edition Sporting Pistol — коммерческий вариант под патроны 9х18 мм и .380 ACP (хромированная и полированная версия)
-Arsenal Brand Sporting Pistol — спортивный пистолет под патроны 9х18 мм и .380 ACP
-Б-1300 — модификация с уменьшенной длиной рукояти и изменёнными накладками на рукоять

Китай

-Type 59 (военная версия) — производство стартовало в 1959 году


-Norinco Sporting Pistol (модель на экспорт)

Украина

-травматические пистолеты ПМР и «Вий» под патрон 9 мм Р. А. (производитель — ООО «СОБР», г. Харьков) являются переделками серийных ПМ. Переделка заключается в замене ствола, причем новый ствол приваривается к рамке для избежания обратной переделки.


-травматический пистолет ПМ-Т под патрон 9 мм Р. А. (производитель — ООО «Эрма-Интер», г. Киев), переделка серийных ПМ


-гладкоствольный травматический пистолет ПМ-ГТ под патрон 9 мм Р. А. (производитель — ООО «Эрма-Интер», г. Киев), изготавливается путем переделки серийных ПМ


-травматический пистолет ПМ-РФ под патрон 9 мм Р. А. (производитель — НПО «Форт», г. Винница), изготавливается путем переделки серийных ПМ. В 2014 году выпуск закончен


-травматический пистолет "Беркут" под патрон 9 мм Р. А. (производитель - ООО «Беркут» г. Днепропетровск), производится путем переделки серийных ПМ. Всего, с начала 2008 по конец 2009 года предприятием было приобретено 2 тыс. пистолетов ПМ, из которых 1257 шт. было переделано в травматические пистолеты "Беркут"


-ПМФ-1 — 4-мм 5-зарядный пистолет (фактически - револьвер) под патрон Флобера (изготовитель - компания "СЕМ", с 2013 года).

Это интересно

-Пистолет ПМ имелся в каждой укладке имущества и оборудования космонавта на корабле «Восток», то есть по сути именно он стал первым стрелковым оружием, побывавшим в космосе.
-До 2004 г. в охране ГУП «Конструкторское бюро приборостроения» числился исправный пистолет ПМ изготовленный в 1949 г. (имеющий заводской номер 11) с настрелом примерно 50 тыс. выстрелов.
-Вокруг пистолета ПМ разворачивается сюжет кинофильма «Макаров». Пистолет даже становится в некотором смысле действующим лицом фильма.
-В Финляндии ПМ входит в четвёрку моделей пистолетов, обязательных для освоения на курсах практической стрельбы (остальные три — Glock 17, Beretta 92F и CZ-85).
-На рынке гражданского стрелкового оружия в США ПМ пользуется определенным спросом и весьма неплохой репутацией прежде всего по причине своей дешевизны при вполне приемлемой надежности и небольших габаритах в качестве оружия самообороны. Наибольшим спросом среди любителей оружия в США пользуются ПМ произведённые в ГДР из-за более высокого качества обработки и материалов изготовления.

ТТХ пистолета

-Масса, кг: 0,73 (без патронов) 0,81 (снаряжённый)
-Длина, мм: 161,5
-Длина ствола, мм: 93,5
-Ширина, мм: 30,5
-Высота, мм: 126,75
-Патрон: 9х18 мм ПМ
-Калибр, мм: по нарезам — 9,27 +...-0,075
-по полям — 9,00 +...-0,06
-4 нареза шириной 4,5 +...-0,2
-шаг нарезов — 260 +...-20
-Принципы работы: свободный затвор
-Скорострельность, выстрелов/мин: 30 (боевая скорострельность)
-Начальная скорость пули, м/с: 315
-Прицельная дальность, м: 50
-Максимальная дальность, м: 50 (эффективная) 350 (до которой сохраняется убойное действие пули)
-Вид боепитания: магазин на 8 патронов
-Прицел: открытый

wartools.ru

ТТХ : Пистолет Макарова

Тактико-технические характеристики ПМ
УСМ – двойного действия
Калибр, мм - 9x18 ПМ
Габаритные размеры, мм - 161,5х127х30,5
Длина ствола, мм - 93,5
Нарезы - 4 правосторонние
Емкость магазина, патр. - 8
Масса, кг:
без патронов - 0,73
снаряжённый - 0,81
Скорострельность, выстр./мин.: - 30
Начальная скорость пули, м/с: - 315
Прицельная дальность, м: - 50
Убойная сила пули сохраняется, м - до 350
Дульная энергия, Дж - 300

ПМ – «Пистолет Макарова» принятый на вооружение в 1951 году, ПМ являлся основным личным оружием офицеров Советской армии и сотрудников МВД на протяжении 50 лет, став таким же символом свой эпохи, как и "Наган" символом революции. Имя создателя этого пистолета, Николая Федоровича Макаровастало нарицательным. ПМ был создан в ответ на требование Советской Армии разработать новый пистолет для самообороны офицерского состава, более компактный и безопасный в обращении, чем пистолет Токарева«ТТ», но, при этом, обладающий большим останавливающим действием пули. Требованиями оговаривался компактный пистолет с самовзводным ударно-спусковым механизмом и со свободным затвором. Первоначально был разработан новый патрон калибра 9x18 мм и по мощности представлявший собой тот разумный максимум, что можно использовать в пистолете со свободным затвором. В основу этой разработки легли довоенные немецкие работы в том же направлении, приведшие к созданию фирмой GECO патрона 9х18 мм Ультра. Нужно отметить, что невзирая на одинаковые обозначения, патрон пистолета ПМ не взаимозаменяем с немецким, так как имеет больший диаметр пули. Под новый патрон затем были созданы и в 1951 году приняты на вооружение два пистолета: пистолет Макарова – личное оружие самообороны офицеров, и более мощный пистолет для самообороны рядового состава, расчетов орудий и экипажей танков – автоматический пистолет Стечкина «АПС».

Вплоть до начала 1990-х годов ПМ оставался основным оружием самообороны военнослужащих, а также основным оружием милиции. Однако изменение ситуации в мире привело к необходимости принятия на вооружение более мощного и эффективного личного оружия, разработка которого была начата в рамках конкурса «Грач».

Для этого конкурса были разработаны усиленный вариант патрона 9х18 мм ПММ, имевший более легкую пулю и усиленный заряд пороха, разгонявший новую пулю до 430 м/с вместо обычных 315 м/с. Кроме того, на базе ПМ был создан пистолет ПММ, адаптированный под новые патроны и имевший повышенную до 12 патронов емкость магазина, для чего пришлось увеличить ширину рукоятки пистолета. Кроме того, ПММ приобрел несколько улучшенные щечки рукоятки.

Тем не менее, в 2000 году было объявлено, что конкурс «Грач» выиграл пистолет Ярыгина, созданный на Ижевском Механическом Заводе под индексом МР-443. Таким образом, ПМ будет постепенно сниматься с вооружения ВС, МВД и иных силовых структур России, заменяясь на ПЯ и другие современные пистолеты, однако, в силу тяжелого финансового состояния страны в целом процесс этот будет не быстрым и займет не один год.

На базе ПМ на Ижевском Механическом Заводе – основном производителе пистолета Макарова, был создан ряд модификаций, включающих газовый пистолет ИЖ-79, служебный пистолет ИЖ-71 под патрон 9х17 мм Браунинг, экспортный пистолет Байкал МР-442 калибра 9х18 мм и ряд других. Кроме СССР и России ПМ по лицензии выпускался в Болгарии, Германской Демократической Республике и Китае. Польша, Венгрия и Чехословакия выпускали свои собственные образцы пистолетов под тот же патрон 9х18 мм ПМ.

ПМ являлся (да и сейчас является) одним из лучших представителей пистолетов класса компактного оружия самообороны. Он имеет небольшие размеры, исключительно надежен, прост в использовании и обслуживании. Его недостатки, впрочем, свойственны и любому другому пистолету таких же размеров и класса – это малая дальность и точность стрельбы, невысокая эффективность пули.

Пистолет Макарова построен на основе автоматики со свободным затвором. Пистолет выполнен практически полностью из стали. Возвратная пружина находится вокруг неподвижного ствола.

Ударно-спусковой механизм – двойного действия (самовзводный), с открытым курком. Предохранитель расположен слева на затворе, и при включении блокирует ударник, затем безопасно снимает курок с боевого взвода, после чего запирает шептало и затвор.

Первый выстрел после выключения предохранителя можно производить как самовзводом, так и сперва взведя курок вручную. Прицельные приспособления открытые, нерегулируемые. На ряде экспортных модификаций может ставится регулируемый целик. Питание пистолета осуществляется из отъемных стальных коробчатых магазинов емкостью 8 патронов.

Пистолеты ПММ комплектовались двухрядными магазинами емкостью 12 патронов с перестроением патронов в один ряд на выходе из магазина. Защелка фиксации магазина расположена в нижней части рукоятки, позади окна для магазина. Щечки рукоятки пластиковые, коричневого или черного цвета, с мелким рифлением, в варианте ПММ – с полочкой для большого пальца.

[description]Детали полной разборки пистолета Макарова:
1 - рамка со стволом и спусковой скобой; 2 - затвор; 3 - возвратная пружина;
4 - спусковой крючок; 5 - спусковая тяга; 6 - курок; 7 - шептало с пружиной;
8 - боевая пружина; 9 -задвижка боевой пружины; 10 - ударник; 11 - предохранитель;
12 - затворная задержка; 13 - выбрасыватель; 14 - гнеток выбрасывателя;
15 - пружина выбрасывателя; 16 - щёчки (накладки) рукоятки; 17 - винт рукоятки;
18 - корпус магазина; 19 - подаватель патронов; 20 - пружина магазина; 21 - крышка магазина.[/description]

[description]Примечание:
Со знаком плюс (+) указано превышение траектории над линией прицеливания,
со знаком минус (-) - понижение.[/description]

ИЖ-70 коммерческий вариант, магазин 8 патронов, регулируемый прицел.
ИЖ-70-17A - .380 ACP, магазин 8 патронов, регулируемый прицел.
ИЖ-70-17AS - .380 ACP, магазин 8 патронов, регулируемый прицел, хромированная отделка.
ИЖ-70-17AH - .380 ACP, HiCap, регулируемый прицел.
ИЖ-70-18A - 9×18 мм, магазин 8 патронов, регулируемый прицел.
ИЖ-70-18AS - 9×18 мм, магазин 8 патронов, регулируемый прицел, хромированная отделка.
ИЖ-70-18AH - 9×18 мм, HiCap, коммерческая версия, регулируемый прицел.

ИЖ-71 - оружие для охранных и силовых структур, создано на базе пистолета Макарова. Модель разработана под патрон 9х17К (.380 АСР) с зарядностью магазина на 8 или 10 патронов. Конструкция основных узлов и механизмов идентична прототипу.
ИЖ-71-17 - .380 ACP, HiCap, постоянный прицел.
ИЖ-71-18 - 9×18 мм, HiCap, постоянный прицел.

ИЖ-79 - пистолет под газовый патрон калибра 8 мм.
ИЖ-79-8 - Индекс ГРАУ — 6П42, Газовый пистолет калибра 8 мм.
ИЖ-79-9 - Газовый / Травматический пистолет калибра 9 мм.
ИЖ-79-9Т "МАКАРЫЧ" - Одна из последних разработок специалистов Ижевского механического завода, пистолет разработан под травматический патрон калибра 9 мм РА с резиновой пулей, применение газовых и шумовых патронов возможно в режиме перезаряжания. Поражающий эффект при стрельбе достигается за счет болевого шока от попадания резинового шарика диаметром 10,2 мм массой 0,7 грамма. Эффективная дальность применения до 7 метров.

Байкал МР-442 - спортивно-тренировочная модификация пистолета Макарова, предназначенная в основном для экспорта. Калибр 9х18 мм ПМ, вместимость магазина 10-12 патронов. От стандартного ПМ отличается рукояткой (выполнена по типу рукоятки ПММ). Кнопка защелки магазина находится на рукоятке слева у спусковой скобы.
Байкал МР-654К - пневматический газобаллонный, калибр 4,5 мм, реплика ПММ.
Байкал MP-654KS - хромированная отделка.
Байкал MP-471 - версия под 10-мм резиновый патрон травматического действия.

6П42-7.6 - Газовый пистолет калибра 7.6 мм.
6П42-9 - Газовый пистолет, созданный путем штифтования стандартного ИЖ70 калибра 9 мм P.A..

tthak-47.blogspot.com

ПМ - Тактикотехнические характеристики Пистолета Макарова


9-мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Пистолет Макарова состоит на вооружении с 1951 года. С 1994 года выпускается модернизированный пистолет Макарова ПММ, использующий как 9-мм модернизированный высокоимпульсный патрон, так и штатные патроны ПМ (9×18 мм) . Внешне его отличает увеличенная пластиковая рукоятка более удобной формы. На заднем торце рукоятки выполнена насечка для более надежного удержания. ПММ может комплектоваться однорядным магазином на 8 или двухрядным на 12 патронов.

На базе ПМ разрабатываются другие образцы пистолетов для армии и МВД, а также служебное оружие (для охранной деятельности) под патрон 9×17мм.

Тактико-технические характеристики Пистолета Макарова представлены в таблице 1.

Рис. Пистолет Макарова
Таблица 1

Тактико-технические характеристики Пистолета Макарова


Характеристика

Значение

Вес пистолета с магазином без патронов, г

730

Вес пистолета с магазином, снаряженным 8 патронами, г

810

Длина пистолета, мм

161

Высота пистолета, мм

126,75

Длина ствола, мм

93

Калибр, мм

9

Число нарезов, шт

4

Емкость магазина, патронов

8

Вес патрона, г

10

Вес пули, г

6,1

Длина патрона, мм

25

Боевая скорострельность, выстрелов в минуту

30

Начальная скорость полета пули, м/с

315

Прицельная дальность, м

50

Дальность эффективного огня, м

50

Дальность до которой сохраняется убойная сила пули, м

350

Пистолет состоит из следующих основных частей и механизмов :

рамки со стволом и спусковой скобой;

затвора с ударником, выбрасывателем и предохранителем;

возвратной пружины;

ударно-спускового механизма;

рукоятки с винтом;

затворной задержки;

магазина.

К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.

Рис. Основные части и механизмы пистолета:

1— рамка со стволом и спусковой скобой; 2 — затвор с ударником, выбрасывателем и предохранителем; 3 — возвратная пружина: 4 — части ударно-спускового механизма;

5 — рукоятка с винтом; 6 — затворная задержка;

7 — магазин

Рамка со стволом и спусковой скобой

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пу­ле вращательного движения. Промежутки между наре­зами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Пат­ронник имеет уступ. На казенной части ствола имеется прилив для креп­ления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеет­ся скос для направления патрона из магазина в пат­ронник. Наружная поверхность ствола гладкая. На ствол на­девается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и за­крепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и по­становки курка на боевой взвод. вставляется в гнездо в затворе. Под действием пружины зацеп выбра­сывателя все время наклонен к чашечке затвора.

Предохранитель служит для обеспечения безопасности обращения с пистолетом

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, поме­щается вместе с ним в канале затвора.

Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвиж­ки боевой пружины. Курок служит для нанесения удара по удар­нику

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основа­ния рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит ру­коятку к основанию рукоятки; антабку для пристегивания пистолетнего ремешка; пазы для свободного надвигания рукоятки на основание рукоят­ки; в задней стенке — выем для защелки магазина. В от­верстии для винта расположе­на металлическая втулка, ко­торая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки.

З

атворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов. Он состоит из корпуса, подавате­ля, пружины подавателя и крышки.
Пистолетный патрон 9×18 (9 — калибр, 18 — длина гильзы) состоит из гильзы, капсюля, порохового заряда, пули.

Рис. . Патрон 9×18 и его устройство:

1— гильза; 2— капсюль; 3 — пороховой заряд; 4 — пуля;

5 — биметаллическая (плакированная) оболочка;

6 — стальной сердечник; 7 — свинцовая рубашка
Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике.

Вес одного ящика с патронами около 33 кг.

Неполную разборку пистолета производить в следующем порядке.


  1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

  1. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки.

Левой рукой отвести затвор в крайнее заднее положение и приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на свое место.

  1. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Сборка пистолета после неполной разборки
Сборку пистолета после неполной разборки производить в обратном порядке.


  1. Надеть на ствол возвратную пружину. Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

  2. Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).

Примечание. Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающий движение затвора назад.

  1. Вставить магазин в основание рукоятки. Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защелка (нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.
1.1.4.Задержки при стрельбе из пистолета и способы их устранения

Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием.

Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникнуть задержки при стрельбе.

Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности работы пистолета необходимо:


  • правильно подготавливать пистолет к стрельбе;

  • своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет; особенно тщательно следить за чистотой и смазкой трущихся частей пистолета;

  • своевременно производить ремонт пистолета;

  • перед стрельбой осматривать патроны; неисправные, ржавые и грязные патроны для стрельбы не применять;

  • во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов;

  • если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом на хвост спускового крючка.

Если при стрельбе произойдет задержка, то ее нужно устранить перезаряжанием пистолета. Если перезаряжанием задержка не устраняется, то необходимо выяснить причину задержки и устранить ее, как указано в таблице

Таблица

Задержки при стрельбе из пистолета Макарова и способы

их устранения


Задержки

Причины задержек

Способы устранения задержек

1. Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрела не произошло

1. Капсюль патрона неисправен.

2. Сгущение смазки или загрязнение канала под ударник.

3. Не полностью ввинчен винт рукоятки (в пистолетах без задвижки боевой пружины).
4. Мал выход ударника или забоины на бойке


1.Перезарядить пистолет и продолжить стрельбу 2.Осмотреть и прочистить пистолет.
3. Ввинтить винт рукоятки до отказа.

4. Отправить пистолет в мастерскую


2. Недокрытие патрона затвором. Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя

1. Загрязнение патронника, пазов рамки и чашечки затвора.

2.Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка


Дослать затвор вперед толчком руки и продолжить стрельбу. Осмотреть и прочистить пистолет

3.Неподача или непродвижение патрона из магазина в патронник.

Затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник


1. Загрязнение магазина и подвижных частей пистолета.

2. Погнутость верхних краев корпуса магазина


1. Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин.

2. Заменить неисправный магазин


4. Прихват (ущемление) гильзы затвором. Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола

1. Загрязнение подвижных частей пистолета.

2. Неисправность выбрасывателя, его пружины или отражателя


1.Выбросить прихваченную гильзу и продолжить стрельбу.

2.При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую


5. Автоматическая стрельба

1. Сгущение смазки или загрязнение частей ударно-спускового механизма.

2. Износ боевого взвода курка или носика шептала.

3. Ослабление или излом пружины шептала.

4. Касание полочки уступа предохранителя зуба шептала


1. Осмотреть и прочистить пистолет.
2. Отправить пистолет в мастерскую.
То же

То же

9-мм пистолет для бесшумной и беспламенной стрельбы (ПБ) предназначен для вооружения солдат и офицеров частей специального назначения .

Бесшумность и беспламенность стрельбы из пистолета обеспечиваются газоотводными отверстиями в стволе, сетчатым рулоном, расширительной камерой и насадком.

Рис. Устройство пистолета ПБ

1 — рамка;2 —ствол; 3 — защелка; 3 — рукоятка; 4 —спусковая скоба; 5затвора;6 — выбрасыватель; 7 — гнеток выбрасывателя;8 — пружина выбрасывателя; 9 — ударник; 10 — предохранитель ударно-спускового механизма, возвратного механизма;11 — рукоятка; 12 — расширительная камера; 13 —передняя втулка; 14задней втулка; 15 — сетчатый рулон; 16 —сепаратор; 17 —корпус насадка; 18 —затворная задержка; 19 — магазин; 20 —курок; 21 — боевая пружина; 22 — задвижка; 23 — боевая пружина; 23 — тяга с рычагом взвода; 24 —шепталос пружиной; 25 —спусковой крючок;26рычаг; 27 — возвратная пружина;упор нижний с зацепом; 29 — упор с зацепом;
Неполную разборку пистолета производить в следующем порядке.


  1. Отделить магазин, для чего большим пальцем левой руки нажать на защелку магазина и вынуть магазин из рукоятки. Выключить предохранитель (опустив флажок вниз), отвести затвор в заднее положение и убедиться в отсутствии патрона в патроннике.

  2. Отсоединить насадок, для чего пистолет взять в левую руку, правой рукой обхватить насадок, большим пальцем правой руки отжать назад до отказа защелку камеры, повернуть насадок против часовой стрелки (если смотреть с дульной части) и, смещая насадок вперед вдоль оси канала ствола, отделить его от пистолета.

  3. После снятия насадка повернуть пистолет в левой руке на 180° так, чтобы кнопка защелки рукоятки была обращена к стрелку, затем отделить рукоятку от рамки, для чего нажать на кнопку защелки рукоятки большим пальцем левой руки, а правой снять рукоятку с направляющих рамки, перемещая ее назад параллельно оси канала ствола.

  4. Отделить рычаг возвратного механизма, для чего сдвинуть затвор назад на 10—15 мм и правой рукой отделить рычаг от рамки.

  5. Отделить расширительную камеру, для чего оттянуть передний конец спусковой скобы вниз и, перекосив его вправо или влево, упереть в рамку, затем повернуть расширительную камеру против часовой стрелки (если смотреть с дульной части) до выхода упорного выступа расширительной камеры из зацепления с рамкой и, перемещая ее вперед, снять со ствола.

  6. Снять со ствола переднюю втулку, перемещая ее вперед, снять сетчатый рулон и заднюю втулку со ствола.

  7. Отделить затвор, для чего отвести его до отказа назад, и, подняв заднюю его часть вверх, снять затвор с направляющих рамки, перемещая затвор вперед, отделить его от пистолета, затем поставить спусковую скобу на место.

  8. Извлечь возвратную пружину из гнезда рукоятки.

  9. Разобрать насадок, для чего, поставив насадок задней частью на опору и удерживая его в левой руке, утопить концом протирки защелку сепаратора и одновременно нажать на корпус вниз, после этого вынуть сепаратор из корпуса.

Сборка пистолета после неполной разборки
Сборку пистолета после неполной разборки производить в следующем порядке.


  1. Собрать насадок, для чего вставить сепаратор в корпус так, чтобы ограничитель вошел в паз корпуса. Удерживая корпус в левой руке, утопить концом протирки защелку сепаратора и одновременно нажать на сепаратор большим пальцем левой руки так, чтобы защелка сепаратора заскочила в гнездо на корпусе.

  2. Вставить возвратную пружину в гнездо рукоятки.

  3. Присоединить затвор к рамке, предварительно отведя передний конец спусковой скобы вниз и в сторону, как это делается при разборке.

  4. Надеть на ствол заднюю втулку, сетчатый рулон и переднюю втулку.

  5. Присоединить расширительную камору к рамке, затем поставить спусковую скобу на место.

  6. Вставить рычаг возвратного механизма, предварительно сдвинув затвор на 10—15 мм назад.

  7. Присоединить рукоятку к рамке.

  8. Присоединить насадок, для чего выступы сепаратора вставить в пазы передней втулки. Затем дослать насадок назад до упора его в торец передней втулки и повернуть по часовой стрелке (если смотреть с дульной части) до фиксации насадка в запертом положении защелкой камеры.

  9. Присоединить магазин.

  10. Проверка правильности сборки пистолета после неполной разборки производится в следующем порядке: отвести затвор в крайнее заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, должен остановиться на затворной задержке. Нажать на флажок затворной задержки. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. При выключении предохранителя курок должен сорваться с боевого взвода.

Нож разведчика НРС-2 является комбинированным оружием, предназначенным для поражения противника как клинком, так и с помощью стреляющего устройства бесшумной и беспламенной стрельбы. Для стрельбы применяется специальные патроны СП-4.

Ножны могут применяться вместе с ножом для резки проводов (диаметром до 5мм) под напряжением до 400В, а также для обжима капсюля - детонатора при изготовлении зажигательных трубок.

Общее устройство

Нож состоит из следующих основных частей и механизмов:

1.Клинок с пилкой и гардой

2. Стреляющее устройство

3. Ножны

4. Принадлежность
ТТХ НРС-2
Калибр, мм 7,62

Масса снаряженного, кг 0,57

Начальная скорость пули, м/сек 200

Скорострельность выстрелов в минуту 2

Прицельная дальность, м 25

topuch.ru

ТТХ ПМ Макарова — устройство и основные части

Пистолет Макарова ПМ является личным оружием, предназначенным для защиты во время нападения и поражения противника на небольших дистанциях.

Удобен в использовании, его позволено иметь обычному человеку, который полностью соответствует условиям пользования и прошел медицинское освидетельствование.

Назначение и боевые свойства



ПМ Макарова предназначается для личного оружия в качестве действий, связанных с нападением или защиты, в случае экстренной ситуации, угрожающей жизни человека.

Именно этим травматом обучают солдат для улучшения боевых навыков для поражения опасных противников.

50 метров — прицельная дальность и особо опасное расстояние между мишенью и самим пистолетом. По этой причине пистолет называют короткомерным. Огонь на данном расстоянии является эффективным и молниеносным, способным моментально привести к смерти противника.

Данный вид оружия настроен на 30 одиночных выстрелах за полминуты. Способен сохранить свои боевые навыки на расстоянии до 350 метров.

Основные части ПМ Макарова


Для того чтобы более подробно ознакомиться со всеми составными частями ПП Макарова, предлагаем более внимательно просмотреть представленный ниже рисунок.

Стоит указать, что затворной рычаг производит подачу патрона в количестве одной штуки в секунду для моментального выстрела.

Шептало держит курок на боевой готовности к выстрелу. Спусковой крючок производит спуск курка. Боевая пружина имеет несколько витков, нижний виток имеет меньший диаметр.

Тактико-технические характеристики пистолета Макарова



Каждое оружие имеет свои определенные характеристики. Все данные этого боевого оружия представлены в таблице.

Весовые и линейные данные травматического пистолета Макарова

ПМ очень удобен и легок в своем использовании. Благодаря своему маленькому размеру, он отлично сидит в руке. Его удобно держать, при этом независимо от времени рука не затекает. Что дает особое преимущество в долгосрочной стрельбе.

Пистолет самозарядный и выпускает пули поочередно, что упрощает стрельбу и боевые качества в бою. Такая работа основана на свободном спусковом затворе. Надежность оружия основано на встроенном предохранителе, который не позволит выстрелить самопроизвольно.

Начальная скорость пули составляет 315 метров в секунду. Ударно-спусковое устройство производит небольшую отдачу в руку стреляющего. Скорость выстрела составляет от 30 метров до 60 и находится в зависимости от встречного ветра.

Сборка и разборка ПМ

Существует два способа разборки — полный и неполный. Первый включает в себя полный разбор пистолета и очень тщательный осмотр, чистку и сушку. Второй — полную чистку, лёгкую смазку, поверхностный осмотр оружия. В целом этот метод не требует особых усилий.

Для увеличения нажмите

При разборе и сборе, необходимо соблюдать правила безопасности и порядок, выполнять данное действие на чистой и ровной поверхности. Для разбора нужно:

  1. Извлечь магазин.
  2. Отделить затвор от рамки.
  3. Снять со ствола пружину возврата.

Произвести очистку и помнить, что сборка состоит в обратном порядке, чем разбор.

Разобрать ПМ может человек, который не имеет в этом деле профессионализма, потому как данное оружие удобно для разборки. А вот чтобы произвести правильный сбор всех частей тп, необходимо обладать определенными навыками этого дела.

Несмотря на то, что масса пистолета не очень велика — 830 г, но все же его нужно держать уверенно в руке, чтобы избежать случайных выстрелов или падения.

Курок отлично защищен, и пока оружие не будет снято с предохранителя, выстрел не произойдет.

Заключение

Несмотря на то, что пистолет Макарова прост и безопасен в использовании, необходимо всегда соблюдать технику безопасности, а также хранить по всем правилам хранения оружия. Недопустимо хранить в местах, доступных для детей, и постороннем месте. Лучше всего для этого иметь небольшой, надежный сейф.

Стоит отметить, что как только человек приобрел оружие, он несет полную ответственность за каждый произведенный выстрел. Ежегодно проходит комиссию, а также отчитывается в растрате пуль.

1001student.ru

НАЗНАЧЕНИЕ И ОБЩЕЕ УСТРОЙСТВО ПИСТОЛЕТА МАКАРОВА.

Пистолет Макарова является личным оружием нападения и защиты, он предназначен для поражения противника на коротких расстояниях.

Огонь из пистолета ведется одиночными выстрелами.

Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное. Его перезаряжание производится автоматически.

Работа автоматики пистолета Макарова основана на принципе отдаче свободного затвора под действием энергии пороховых газов.Давление газов через дно гильзы передается на затвор, что приводит его в движение. Затвор с гильзой движется назад. Затвор сцепления со стволом не имеет.

Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины.

Благодаря наличию в пистолете ударно-спускового механизма куркового типа, можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка на боевой взвод.

Безопасность обращения с пистолетом достигается наличием предохранителя флажкового типа и предохранительного взвода курка.

Тактико-техническая характеристика ПМ:



– 9 мм     – до 50 метров.     – до 350 м     – 8 патронов – до 30 выстр./мин     – 315 м/сек   – 161 мм – 126.75 мм – 730 гр. – 810 гр. – 93 мм – 4 – правое – 10 гр. – 25 мм – 6.1 гр.

1. Калибр

(это диаметр канала ствола, измеряемый по

расстоянию между противоположными полями).

2. Наиболее эффективный огонь

(это расстояние, на котором среднеподготовленный

стрелок гарантированно поражает цель).

Убойная сила пули

(это расстояние, на котором сохраняется энергия пули

достаточная, чтобы убить человека – 8 кг.м).

4. Емкость магазина

5. Боевая скорострельность

(это количество выстрелов в минуту, с учетом изготовки,

прицеливания, переноса огня по целям и замены магазина).

Начальная скорость полета пули

(скорость пули у дульного среза канала ствола).

7. Длина пистолета

8. Высота пистолета

9. Вес пистолета (без патронов)

10. Вес пистолета (с патронами)

Длина ствола

12. Число нарезов

13. Направление нарезов

14. Вес патрона

15. Длина патрона

16. Вес пули

Основные части и механизмы пистолета Макарова:

1. Рамка со стволом и спусковой скобой;

2. Затвор с ударником, выбрасывателем и предохранителем;

3. Возвратная пружина;

4. Магазин;

5. Рукоятка с винтом;

6. Затворная задержка;

7. Ударно-спусковой механизм:



· спусковой крючок;

· спусковая тяга с рычагом взвода;

· шептало с пружиной;

· курок;

· боевая пружина;

· задвижка боевой пружины.



3-net.ru

ТТХ ПМ, основные части, калибр 9 мм

Пистолет Макарова ПМ является табельным оружием военнослужащих в вооруженных силах Российской Федерации и сотрудников МВД, ФСБ и ГРУ.

История создания

По окончанию Великой Отечественной Войны, комиссия Главного Артиллерийского Управления признал устаревшие к тому моменту револьверы Нагана 1895 года и самозарядный пистолет Токарева не соответствующими требованиям надёжности и боеспособности. В 1948 году объявлен конкурс между конструкторскими бюро на представление надёжного общевойскового табельного пистолета.

Заслуженный мастер спорта по пулевой стрельбе

Задать вопрос

Дисциплина ISSF - стрельба из винтовки по движущейся мишени.
25-кратный чемпион мира (5 в личном зачете, 20 в командном).
Слесарь 4-го разряда по ремонту гражданского и служебного оружия
(Школа ружейного мастерства имени Леонарда Васева).

Проведя испытания, приёмная комиссия отобрала пистолет ПМ, конструктора Макарова Николая Фёдоровича Макарова как наиболее подходящий вариант среди представленных образцов. ПМ принят на вооружение в 1951 году.

Устройство и принцип действия пистолета

При создании пистолета, отправной точкой был Walther PP, имевшим несложную в производстве, надёжную конструкцию и при этом удовлетворительные на тот момент ТТХ. Принципиальная схема пистолетов частично схожа, но пистолет ПМ имел более упрощённую конструкцию.

Принцип действия автоматики

Работа автоматики основана на использовании свободного затвора. Используется самовзводный механизм с открытым курком, в конструкции которого свободный ударник. Нажатием на спусковой крючок, высвобождается взведённый курок, бьющий по ударнику, накалывающему капсюль-воспламенитель патрона.

Происходит воспламенение пороха в боеприпасе, пороховые газы выталкивают пулю, заставляя её двигаться по стволу вперед, одновременно выталкивая гильзу назад, смещая затвор, удерживаемый возвратной пружиной. Преодолевая сжатие пружины, затвор движется назад. Экстрактор, размещённый у окна выбрасывателя, зацепляет зубом дно гильзы и посредством удара об отражатель, отбрасывает гильзу из пистолета, освобождая в патроннике место для нового патрона.

Затвор, дойдя до крайней задней точки, взводит курок, после чего, силой возвратной пружины, кожух-затвор двигается вперёд, одновременно проталкивая новый патрон из магазина в патронник и запирая его. После этого пистолет готов к следующему выстрелу. В теории такая конструкция способна самопроизвольно произвести выстрел при падении, на практике же такое происходит крайне редко, ввиду слишком малой массы ударника.

Конструкция ПМ насчитывает 7 основных частей:

  • рамка с жёстко закреплённым стволом;
  • затворная группа, включающая затвор, экстрактор и предохранитель;
  • возвратная пружина;
  • самовзводный УСМ;
  • рукоятка с винтом фиксации;
  • предохранительная скоба;
  • магазин

Блокировка ведения огня включается поднятием предохранителя вверх, при условии, что пистолет полностью заряжен. Курок сдвигается, полностью блокируя возможность выстрела, блокируется и спусковой крючок, выдвигаясь вперёд. Далее блокируется затвор, в отличие от конструкции Walther, допускающий перезарядку при активной блокировке предохранителем.

После всех этих процедур, допускается безопасное ношение. При необходимости ведения огня, флажок предохранителя опускается, после чего пистолет готов к стрельбе. Окно экстрактора расположено сверху-справа, исключая возможность попадания гильзы в стрелка.

Штатный однорядный магазин вмещает 8 пистолетных патронов и имеет сквозной вырез для подсчёта боеприпасов при снаряжении. По израсходовании боеприпасов в магазине, затвор остаётся в крайнем заднем положении для ускорения последующей перезарядки. После замены магазина, затвор можно вернуть в исходное положение, нажав на рычаг затворной задержки, после чего можно продолжать вести огонь.

Либо, по окончании стрельбы, можно оттянуть затвор назад и отпустить в исходное положение вручную. Защёлка магазина выполнена снизу рукояти, по аналогии с многими иностранными образцами того времени. Это не позволяет производить быструю замену магазина, но предотвращает непроизвольное выпадение магазина (эта проблема озвучена в списке неудобств ТТ, в пункте о расположении кнопки управляющей защёлкой магазина).

Рекомендуем к прочтению: задержки при стрельбе из пм.

Патрон для ПМ

Изначально пистолет должен был производиться под немецкий полицейский патрон 9х18 Ultra, но этот патрон показал неудовлетворительные технические характеристики, что привело к конкурсу на создание собственного боеприпаса. Удалось создать такой боеприпас конструктору ЦНИИ ТочМаш Борису Владимировичу Сёмину, путём модернизации патрона 7.62х25 ПС (это было сделано для использования производственных и проверочно-опытных мощностей при производстве).

В первую очередь была “обрезана” гильза до 18 мм, а затем уже разработана пуля. Сама пуля получилась чуть больше по диаметру, чем европейский вариант, что давало большее останавливающее действие.

Конструкция патрона дала сравнительно высокую начальную скорость полёта пули 9-мм пистолета Макарова, что показало удовлетворительное останавливающее действие и достаточную убойную силу.

На данный момент существуют следующие типа боеприпасов данного калибра:

57-Н-181 – первый серийный патрон 9х18 для пистолета Макарова.

57-Н-181С – опытный патрон со стальным сердечником, облегчённой пулей весом 5.9 грамм, биметаллической гильзой. Серийно не производится.

7Н15 – специальный патрон с цельнолитой стальной пулей повышенной пробиваемости

7Н16 (57-H-181CM) – обновлённый патрон повышенной мощности и конической пулей с тупым концом. Не рекомендуется к использованию в базовых моделях ПМ.

57-Т-181 (ППТ) – патрон с трассирующей пулей.

9ППЭ гж – патрон с экспансивной пулей разработки начала 1990-х годов. Вес пули составляет около 8 грамм.

7Н25 – бронебойный патрон с полуоболоченной пулей. Способен пробить бронелист толщиной 5 мм на дистанции до 10 метров.

СП7 – специальный патрон с экспансивной пулей увеличенного останавливающего действия, а также увеличенной скоростью полёта пули (400-420 м/с)

СП8 – специальный боеприпас с пониженной мощностью пули экспансивного типа. Предназначается для проведения специальных операций при штурме помещений особого назначения.

Тактико-технические характеристики ПМ

Снаряжённая масса, кг0,81
Масса без патронов, кг0,71
Длина, см16,15
Длина ствола, см9,3
Патрон9х18 ПМ
Сопротивление спускового крючка, кг2
Патронов в магазине, шт8
Начальная скорость полёта пули, м/с315
Прицельная дальность, мдо 50
Опасная дальность пули, мдо 350
Прицелоткрытый, фиксированный
Боевая скорострельность, выстр./мин30

Пистолет Макарова демонстрирует хорошую кучность попаданий для оружия с такой длиной ствола. При стрельбе стандартными патронами, в рамках прицельной дальности до 50 метров, радиус рассеивания составляет 160 мм.

Порядок разборки оружия

После проведённых стрельб необходимо проводить неполную разборку пистолета для чистки:

  1. Отжимается защёлка магазина, после чего магазин извлекается из рукояти.
  2. Пистолет снимается с предохранителя
  3. Затвор отводится в крайнее заднее положение для исключения наличия боеприпаса в патроннике.
  4. Предохранительная скоба оттягивается вниз, и путём небольшого перекоса упирается в рамку пистолета.
  5. Затвор отводится в крайнее заднее положение, затем немного приподнимается его задняя часть и снимается движением вперёд по длине ствола.
  6. Предохранительная скоба устанавливается на место.
  7. Снимается возвратная пружина затвора. Сборка проводится в обратном порядке, за небольшим исключением – при установке затвора не нужно оттягивать и отводить в сторону спусковую скобу.

Окончив сборку, следует убедиться в работоспособности оружия – отключить блокировку предохранителем, затем попытаться перезарядить оружие с магазином. При этом затвор должен остановиться в крайней задней позиции. После этого нужно нажать на рычаг затворной задержки, отпустив затвор, который под воздействием возвратной пружины должен достаточно резко возвратиться в переднее положение, а курок встать на боевой взвод.

После этого необходимо поставить оружие на предохранитель, вследствие чего курок должен соскочить с боевого взвода. Сборка проводится в обратном порядке с обязательной проверкой работоспособности оружия.

Модификации пистолета Макарова

Модификации и варианты пистолета Макарова насчитывают большое количество образцов различного направления – боевого, служебного и спортивного назначения. Кроме того популярен и охолощенный пистолет Макарова СХП.

СССР

Несерийный экземпляр ТКБ-023. Отличался от базовой версии рамкой из пластмассы. Создавался с целью облегчения оружия, в серию не пошёл по причине несоответствия требованиям заказчика. Разработка прекращена.

Российская Федерация

ИЖ-70 – коммерческий вариант, разрабатывался в спортивно-тренировочных целях под различные калибры.

ПММ – глубокая модернизация базовой модели, с увеличенным магазином на 12 патронов.

Байкал-442 – более новая версия ПММ, ствол с 6 нарезами и кнопочную защёлку магазина на рукояти.

MP-71 – служебный пистолет под патрон 9х17 Kurtz

ОЦ-35 – базовая модель пистолета, оснащённая дульным тормозом-компенсатором, позволяющая использовать более мощные патроны 9х18 ПММ.

МР-448 «Скиф» – опытная модель ПМ, отличается использованием рамки из полимерного термопластика, с изменённой конструкцией затворной задержки.

6П42 – газовые версии пистолета под патрон калибром 9, 8 или 7.6 миллиметров.

ИЖ-79-9 – травматический / газовый пистолет под патрон 9 мм

МР-471 – служебный травматический пистолет, используется патрон 10х23 Т

ГДР

Pistole M – стандартная версия ПМ, выпускались по лицензии с 1958 по 1965 гг.

Pistole Mk – несерийные образцы под патрон .308 АСР

Германия

Pistole Simson-Suhl Makarov – коммерческая модель Pistole M, производимая после объединения ГДР и ФРГ.

Болгария

Лицензионная копия ПМ, под патрон 9х18 мм в двух вариантах с условными изменениями – морской и военный.

Arsenal P-M01 – образец 1990 года, изменена форма спусковой скобы и накладки щёчек рукоятки.

КНР

Type 59 – лицензионная копия ПМ производившаяся в Китае

Украина

На основе списанных пистолетов Макарова, выпускается ряд моделей травматического назначения. А так же множество пневматических моделей производства разных стран.

Достоинства и недостатки

Небольшая масса и компактность

Неприхотливость в эксплуатации

Высокая надежность до 10 000 выстрелов

Неплохая кучность боя

Рикошеты от практически любых твёрдых поверхностей

Расположение центра тяжести оружия, смещённого к стволу, что приводит к усталости кистевого сустава стрелка при длительной и интенсивной стрельбе

Сложность внесения поправок в стрельбу

Плохая эргономика пистолета, особенно для большой руки

Видеообзор по безопасному обращению с пистолетом Макарова

Видеообзор Грега Кинмана о пистолете Макарова


Уважаемый гражданин, редакция ProGuns будет рада комментарию, оставленному вами в форме ниже

пистолет ПМ Назначение и боевые свойства ПМ

Пистолет служебный ИЖ-71

Виталий КУКУШКИН Пистолет служебный ИЖ-71 Служебный пистолет ИЖ-71 предназначен для вооружения охранных и различных силовых структур. За основу при разработке был взят пистолет Макарова (ПМ), который использует

Подробнее

Служебный пистолет ИЖ-71

Служебный пистолет ИЖ-71 Общее устройство и тактико-технические характеристики Пистолет ИЖ-71 прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет

Подробнее

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА РПК-74

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА РПК-74 5,45 мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА РПК-74 является оружием стрелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника.

Подробнее

Найти «наставление по

К концу 80-х годов прошлого века 5,45-мм автомат АКС74У практически полностью вытеснил 9-мм автоматический пистолет Стечкина из арсенала расчётов гранатомётов и артиллерийских орудий. Ещё раньше от него

Подробнее

5,45-мм АВТОМАТА КАЛАШНИКОВА АК74

5,45-мм АВТОМАТА КАЛАШНИКОВА АК74 5,45-мм АВТОМАТ КАЛАШНИКОВА является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника

Подробнее

Руководство по эксплуатации

MANNLICHER Полуавтоматический карабин AUG A2 калибр 5,56 (.223 Rem.) Руководство по эксплуатации ВНИМАНИЕ - НЕ ВЫБРАСЫВАТЬ ХРАНИТЕ ЭТО РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВМЕСТЕ С ВАШИМ ОГНЕСТРЕЛЬНЫМ ОРУЖИЕМ ЕСЛИ

Подробнее

СПЕЦИАЛЬНАЯ ВОЕННАЯ ПОДГОТОВКА

МИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ КАФЕДРА ОРГАНИЗАЦИИ МЕДИЦИНСКОГО ОБЕСПЕЧЕНИЯ ВОЙСК И ЭКСТРЕМАЛЬНОЙ МЕДИЦИНЫ СПЕЦИАЛЬНАЯ ВОЕННАЯ ПОДГОТОВКА

Подробнее

ПОМПОВОЕ РУЖЬЕ TAURUS ST-12

ПОМПОВОЕ РУЖЬЕ TAURUS ST-12 Руководство пользователя СОДЕРЖАНИЕ 1. Меры безопасности при обращении с оружием 2. Основные части 3. Регулируемый приклад 4. Патроны 5. Инструкция по применению 6. Разборка

Подробнее

RU (11) (51) МПК F41A 17/38 ( )

РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (51) МПК F41A 17/38 (2006.01) 173 135 (13) U1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ R U 1 7 3 1 3 5 U 1 (21)(22)

Подробнее

Паспорт охотничьего ружья ТОЗ-106

Паспорт охотничьего ружья ТОЗ-106 1. ОБЩИЕ УКАЗАНИЯ ВНИМАНИЕ! Прежде чем пользоваться ружьем, необходимо изучить его описание, правила эксплуатации и требования безопасности, изложенные в настоящем паспорте.

Подробнее

ОГНЕВАЯ ПОДГОТОВКА ОПОРНЫЙ КОНСПЕКТ

ОГНЕВАЯ ПОДГОТОВКА ОПОРНЫЙ КОНСПЕКТ ДЛЯ ОБУЧЕНИЯ ГРАЖДАН РОССИЙСКОЙ ФЕДЕРАЦИИ НАЧАЛЬНЫМ ЗНАНИЯМ В ОБЛАСТИ ОБОРОНЫ И ИХ ПОДГОТОВКИ ПО ОСНОВАМ ВОЕННОЙ СЛУЖБЫ ТЕМА МАТЕРИАЛЬНАЯ ЧАСТЬ АВТОМАТА Вопросы занятия:

Подробнее

Паспорт охотничьего ружья ТОЗ-34

Паспорт охотничьего ружья ТОЗ-34 1. ОБЩИЕ УКАЗАНИЯ ВНИМАНИЕ! Прежде чем пользоваться ружьем, необходимо изучить его описание и правила эксплуатации, изложенные в настоящем паспорте. Ружье может иметь некоторое

Подробнее

СПИСАННОЕ (ОХОЛОЩЕННОЕ) ОРУЖИЕ

СПИСАННОЕ (ОХОЛОЩЕННОЕ) ОРУЖИЕ 7,62 мм АВТОМАТИЧЕСКАЯ ВИНТОВКА ТОКАРЕВА образца 1940 г. модели ВПО-924 под патрон светозвукового действия калибра 7,62х54R ПАСПОРТ ВПО-924 2 В паспорте содержится описание

Подробнее

УДАРНО-СПУСКОВЫЕ МЕХАНИЗМЫ

ГЛАВА X УДАРНО-СПУСКОВЫЕ МЕХАНИЗМЫ Взаимодействие двух механизмов оружия при производстве выстрела ударного и спускового настолько тесное, что их даже монтируют иногда в одной колодке (револьвер «Гном»

Подробнее

КАРАБИН ОХОТНИЧИЙ САМОЗАРЯДНЫЙ

ООО «МОЛОТ-ОРУЖИЕ» КАРАБИН ОХОТНИЧИЙ САМОЗАРЯДНЫЙ модели «ВЕПРЬ-ХАНТЕР» калибра 7,62х54R П А С П О Р Т ВПО-124, ВПО-124М ПС Внимание! В соответствии с «Криминалистическими требованиями МВД РФ по ограничениям,

Подробнее

Турецкая тройня. оружие \ \ пистолет

оружие \ \ пистолет Продукция турецких оружейных фирм стремительно завоёвывает российский оружейный рынок благодаря прежде всего привлекательному соотношению критерия «цена-качество». Мы уже неоднократно

Подробнее

Автомат Хорна. Появление МР-43 обусловлено

Юрий Пономарёв Автомат Хорна В ходе войны в бывшей германской армии появился новый вид оружия под так называемый «промежуточный» патрон автокарабин МКв-42 (Н) переделанный в последствии в пистолет-пулемёт

Подробнее

АВТОМАТ ПОДВОДНЫЙ СПЕЦИАЛЬНЫЙ (АПС)

МИНИСТЕРСТВО ОБОРОНЫ СССР ВОЕННО-МОРСКОЙ ФЛОТ Экз. АВТОМАТ ПОДВОДНЫЙ СПЕЦИАЛЬНЫЙ (АПС) ПРАВИЛА ОБРАЩЕНИЯ И ПРИМЕНЕНИЯ ПМС Г-268, 1983 г. Утверждены начальником Управления противолодочного вооружения ВМФ

Подробнее

КАРАБИН ОХОТНИЧИЙ САМОЗАРЯДНЫЙ

ООО «МОЛОТ-ОРУЖИЕ» Оружие гражданское охотничье огнестрельное длинноствольное с нарезным стволом КАРАБИН ОХОТНИЧИЙ САМОЗАРЯДНЫЙ модели ««ВЕПРЬ-9»» калибра 9mm Luger (9х19) П А С П О Р Т ВПО-139 ПС Внимание!

Подробнее

RU (11) (51) МПК F41A 17/38 ( )

РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (51) МПК F41A 17/38 (2006.01) 171 781 (13) U1 R U 1 7 1 7 8 1 U 1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (21)(22)

Подробнее

Что называется калибром канала ствола нарезного стрелкового оружия?

Перечень вопросов по огневой подготовке

Блок - 20 вопросов

Тактико-технические характеристики ПМ

Какова начальная скорость полета пули 9 мм пистолета Макарова?

315 м/сек.

Емкость магазина?

8 шт.

Какова высота 9 мм пистолета Макарова?

126,75 мм.

Какая длина ствола у 9 мм пистолета Макарова?

1. 93,75 мм. 3. 95 мм. 5. 85,75 мм. 7. 75 мм.
2. 93 мм. 4. 126,75 мм. 6. 85 мм. 8. 161,75 мм.

Какова кинетическая энергия пули 9 мм пистолета Макарова?

1. 715 Дж. 3. 730 Дж. 5. 810 Дж. 7. 303 Дж.
2. 350 Дж. 4. 310 Дж. 6. 161 Дж. 8. 300 Дж.

Какова ширина 9 мм пистолета Макарова?

1. 31 мм. 3. 34 мм. 5. 30,75 мм.
2. 25 мм. 4. 24 мм. 6. 29 мм.

Каков вес пистолета Макарова с магазином без патронов?



1. 830 г. 2. 710 г. 3. 815 г. 4. 810 г. 5. 730 г.





Каков вес 9 мм пистолета Макарова с магазином, снаряженным восемью патронами?

1. 830 г. 2. 710 г. 3. 815 г. 4. 810 г. 5. 730 г.

Сколько нарезов имеет канал ствола 9 мм пистолета Макарова?

1. Два.

2. Пять.

3. Три.

4. Ни одного.

5. Шесть.

6. Четыре.

Какова длина патрона 9 мм пистолета Макарова?

1. 26,75 мм. 3. 35 мм. 5. 10 мм.
2. 30 мм. 4. 25 мм. 6. 20 мм.

Каков вес патрона 9 мм пистолета Макарова?

1. 6,1 г. 3. 10 г. 5. 20 г.
2. 25 г. 4. 9,1 г. 6. 30 г.

Какова боевая скорострельность 9 мм пистолета Макарова?

1. 10 выстрелов в минуту.

2. 30 выстрелов в минуту.

3. 40 выстрела в минуту.

4. 20 выстрелов в минуту

Прицельная дальность при стрельбе из 9 мм пистолета Макарова?

1. До 350 м. 3. До 50 м. 5. До 500 м. 7. До 70 м.
2. До 100 м. 4. До 25 м. 6. До 315 м. 8. До 90 м.

Какая длина у 9 мм пистолета Макарова?

1. 161,75 мм. 3. 126 мм. 5. 126,75 мм. 7. 161 мм.
2. 106 мм. 4. 180 мм. 6. 181 мм. 8. 315 мм.

Убойная сила пули 9 мм пистолета Макарова сохраняется?

1. До 50 м. 3. До 161 м. 5. До 300 м. 7. До 350 м.
2. До 100 м. 4. До 250 м. 6. До 315 м. 8. До 450 мм.

Каков вес пули 9 мм патрона пистолета Макарова?



1. 9 г. 3. 10 г. 5. 9,1 г.
2. 6,1 г. 4. 6 г. 6. 11 г.

Какова длина гильзы патрона 9 мм пистолета Макарова?

18мм

Сколько нарезов имеет патронник ствола 9 мм пистолета Макарова?

3. Ни одного.

19. Назначение насечки по бокам затвора:

1. Для удобства отведения затвора рукой.

20. До какого расстояния наиболее эффективен огонь из 9 мм пистолета Макарова?

До 50 м

Блок - 30 вопросов

Устройство ПМ

В каком из ответов правильно перечислены предметы, входящие в принадлежность 9 мм пистолета Макарова?

3. Пистолетный ремешок, запасной магазин, кобура, протирка.

В каком из ответов правильно перечислены детали, входящие в основные части и механизмы 9 мм пистолета Макарова?

1. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, возвратная пружина, ударно-спусковой механизм, рукоятка с винтом, затворная задержка, магазин.

В каком из ответов правильно перечислены детали, входящие в ударно-спусковой механизм 9 мм пистолета Макарова?

1. Курок, спусковой крючок, спусковая тяга с рычагом взвода, боевая пружина, шептало с пружиной, задвижка боевой пружины.



В каком из ответов правильно и полно перечислены части и механизмы, из которых состоит 9 мм пистолет Макарова?

1. Возвратная пружина. Рукоятка с винтом. Магазин. Затвор с ударником, выбрасывателем и предохранителем. Рамка со стволом и спусковой скобой. Ударно-спусковой механизм. Затворная задержка.

Имеется ли на рамке пистолета номер?

1. Имеется.

Имеется ли на затворе пистолета номер?

1. Имеется.

Какую разборку пистолета необходимо произвести при переходе на новый вид смазки?

2. Полную.

Какую разборку пистолета необходимо произвести, если он попал в снег?

1. Полную.

Какую разборку пистолета необходимо произвести при сильном его загрязнении?

1. Полную.

Какую разборку пистолета необходимо произвести при попадании его в воду?

2. Полную.

Какую разборку пистолета необходимо произвести, если он попал под дождь?

1. Полную.

Какая из названных частей не входит в удaрно-спусковой механизм пистолета Макарова?

4. Ударник.

Какая из названных частей входит в основные части и механизмы пистолета Макарова?

2. Затворная задержка.

Какая из названных частей входит в удaрно-спусковой механизм пистолета Макарова?

2. Задвижка боевой пружины.

Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

4. Затвор.

Из скольких частей состоит ударно-спусковой механизм?

Шести

Из скольких основных частей и механизмов состоит 9 мм пистолета Макарова?

Семи

На каком принципе основана работа автоматики 9 мм пистолета Макарова?

1. Использование отдачи свободного затвора.

Можно ли присоединить затвор к рамке пистолета после его разборки, не оттягивая вниз спусковую скобу?

1. Можно.

20. Из каких основных элементов состоит 9 мм пистолетный патрон?

1. Гильза, капсюль, пороховой заряд, пуля.

Что произойдет при выстреле из 9 мм пистолета Макарова, если стрелок забудет поставить на место спусковую скобу?

2. Затвор после выстрела сорвется с рамки и улетит вперед.

С какой целью производится неполная разборка пистолета Макарова?

3. Для чистки, смазки и осмотра пистолета.

С чего начинается полная сборка пистолета Макарова?

1. Собрать магазин.

Можно ли отделить от затвора целик?

3. Можно, но только в оружейной мастерской.

Как правильно снять со ствола пистолета Макарова возвратную пружину?

1. Вращая пружину на себя, придать ей поступательное движение до полного снятия.

Что входит в основные части и механизмы пистолета Макарова?

2. Затворная задержка.

Почему ударник пистолета Макарова изготовлен трёхгранным?

1. Для уменьшения его веса и трущихся поверхностей.

Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

3. Ствол.

Можно ли отделить затвор от рамки пистолета, не оттягивая вниз спусковую скобу?

2. Нельзя.

Возможно ли произвести выстрел из 9 мм пистолета Макарова без предварительного взведения курка нажатием на спусковой крючок, если патрон находится в патроннике?

1. Возможно.

Блок - 30 вопросов

Назначение устройств и механизмов ПМ

1. Назначение пистолета Макарова:

1. Является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

2. Назначение нарезов канала ствола стрелкового оружия:

1. Для придания пуле вращательного движения.

Что называется калибром канала ствола нарезного стрелкового оружия?

4. Расстояние между двумя противоположными полями.

4. Назначение задвижки боевой пружины:

3. Служит для крепления боевой пружины к основанию рукоятки.

5. Назначение основания рукоятки:

4. Служит для всего перечисленного.

6. Назначение отражателя затворной задержки:

5. Служит для выбрасывания гильзы наружу через окно затвора.

7. Назначение рамки пистолета:

1. Рамка служит для соединения всех частей пистолета.

8. Назначение ствола пистолета:

1. Служит для направления полета пули.

9. Назначение спусковой тяги с рычагом взвода:

1. Для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

10. Назначение возвратной пружины:

3. Служит для возвращения затвора в передние положение после выстрела.

11. Назначение боевой пружины:

1. Для всего перечисленного.

12. Назначение протирки пистолета:

1. Для всего перечисленного.

13. Назначение затвора:

1. Для всего перечисленного.

14. Назначение кобуры пистолета:

1. Для ношения и хранения пистолета, запасного магазина и протирки.

15. Назначение насечки между мушкой и целиком:

1. Для исключения отсвечивания поверхности затвора при прицеливании.

16. Назначение курка:

1. Для нанесения удара по ударнику.

17. Назначение спускового крючка:

1. Для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.

18. Назначение ударника:

1. Для разбития капсюля патрона.

19. Назначение затворной задержки пистолета:

1. Для удержания затвора в заднем положении по израсходовании всех патронов из магазина.

4. Промежутки между нарезами.

21. Назначение пистолетного ремешка:

1. Для обеспечения крепления пистолета к поясному (брючному) ремню.

22. Назначение насечки по бокам затвора:

2. Для удобства отведения затвора рукой.



23. Назначение широкого пера боевой пружины:

1. Для приведения в действия курка.

24. Назначение предохранителя:

1. Для обеспечения безопасности при обращении с пистолетом.

25. Назначение спусковой скобы:

1. Для предохранения спускового крючка от случайного нажатия.

26. Назначение рукоятки с винтом:

1. Для прикрытия основания рукоятки и удобства удержания пистолета в руке.

27. Назначение магазина:

1. Для помещения восьми патронов.

28. Назначение зуба подавателя:

1. Для включения затворной задержки по израсходованию всех патронов из магазина.

29. Назначение шептала с пружиной:

1. Для удержания курка на боевом и предохранительном взводах.


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

Пистолет Макарова - шпаргалка по тактико-техническим характеристикам

История появления «Макарова»

В боях с фашистскими оккупантами выяснилось, что пистолеты, которыми вооружали красноармейцев, не обладают требуемой действенностью. Причиной тому был слабый останавливающий эффект пули. В револьвере системы Нагана и пистолете Токарева, которые являлись основной продукцией советской оборонной промышленности в военные годы, использовались патроны калибра 7,62 мм. Остроконечные пули такого диаметра не выводили сразу противника из строя, если не поражались жизненно важные органы.

На повестку дня стал вопрос о производстве современного оружия ближнего боя. В 1948 году Министерство обороны СССР объявляет конкурс на разработку пистолета для командиров Советской Армии. Конструкторам предлагалось представить образец, имеющий свободный затвор и ударно-спусковой механизм, приводимый в рабочее состояние автоматически. Для боепитания необходимо использовать патрон калибром 9 мм. Как прототип указывался германский пистолет «Вальтер ПП», созданный в 1929 году. В соревновании оружейников победило изделие, сконструированное Н. Ф. Макаровым.

Коля Макаров родился в Тамбовской губернии в селе Сасово. Юные годы мальчик провёл в семье деда, потому что отец, работавший машинистом поезда, был не в состоянии прокормить многодетную семью. После школы подросток учится на слесаря и затем, получив профессию, работает ремонтником в железнодорожном депо. Подготовившись на рабфаке, молодой человек отправляется в Москву, чтобы сдавать вступительные экзамены в Баумановское техническое училище. Для прохождения конкурса не хватило одного балла.

В 1936 году Николай Фёдорович поступил в Туле на факультет оружия механического института. Начавшаяся в 1941 году война прервала учёбу. Студента направляют работать на оружейном заводе. В 1944 году Макаров продолжил обучение в институте, который закончил с отличием. Защитив диплом, молодой специалист трудится в исследовательском институте авиационного вооружения в Кунцеве. В 1946 году конструктор переводится в тульское ЦКБ-14.

Победивший на конкурсе 1948 года пистолет Макарова во многом превосходил «Вальтер ПП». Использовалась оригинальная схема ударно-спускового механизма на основе автоматики. Малочисленные многофункциональные детали упростили работу с оружием, повысилась надёжность пистолета при использовании в экстремальных условиях окружающей среды.

Чтобы улучшить свойства огнестрельного изделия, браковались старые и готовились новые чертежи. Упрочнение составных частей увеличивало ресурс эксплуатации изделия. Оружейником предложен оптимальный технологический процесс, что повышало экономичность и темпы производства.

Всю жизнь Макаров занимался оружием. Под его руководством создавались авиационные пушки, ракетные комплексы «Фагот» и «Конкурс». Советское государство высоко отметило трудовой подвиг Николая Фёдоровича.

Награды, которых удостоен Н. Ф. Макаров:

  • Звание Героя Социалистического труда.
  • Лауреат Сталинской премии 3-й степени и лауреат Государственной премии.
  • Орден Ленина (дважды).
  • Орден Трудового Красного Знамени.
  • Юбилейные медали в честь Победы в Великой Отечественной войне.

Легендарный советский пистолет

Назначение пистолета Макарова — поражение противника в ближнем бою. Радиус эффективного действия составляет 50 метров. Убойная сила пули сохраняется на расстоянии 350 метров. Оружие длиной 161 мм и высотой 126 мм весит 730 г.

Тактико-технические характеристики пистолета Макарова:

  • калибр — 9,27 мм;
  • масса в снаряжённом состоянии — 810 г;
  • прицельная дальность — 50 м;
  • скорострельность — 30 выстрелов в минуту;
  • начальная скорость пули — 315 метров в секунду;
  • вместимость магазина — 8 патронов.

Материальная часть ПМ

Пистолет Макарова состоит из 32 частей. В комплект принадлежностей входят запасная обойма, кобура и ремешок для пристёгивания оружия к брючному поясу. Разборка, чистка и смазка осуществляется протиркой. Немногочисленность деталей позволяет чистить изделие качественно и быстро даже в полевых условиях.

Основные части ПМ:

  • рамка, на которой закреплён ствол и спусковая скоба;
  • затвор с выбрасывателем, ударником и предохранителем;
  • пружина возврата затвора;
  • ударно-спусковой механизм ПМ;
  • задержка затвора;
  • рукоятка;
  • обойма для боезапаса.

Рамка предназначена для соединения всех механизмов пистолета. Ствол направляет полёт пули, а спусковая скоба не позволяет совершить случайный выстрел. Патрон досылается в патронник затвором, который запирает канал ствола перед выстрелом. Выстрел производится приведением в действие УСМа.

После выстрела устройство выбрасывает гильзу и устанавливает курок на боевой взвод. Возвратная пружина передвигает затвор в переднее положение. Крайний виток уменьшенного диаметра обеспечивает крепление детали к стволу. Затворная задержка фиксирует затвор в заднем положении, когда израсходован последний патрон из обоймы.

Для удобного удержания оружия в руке служит пластмассовая рукоятка. Внизу с левой стороны находится антабка, к которой пристёгивается пистолетный ремешок. Магазин предназначен для размещения патронов и подачи их в патронник с помощью пружины.

Принцип работы

Стрельба из пистолета состоит из четырёх этапов:

  • Снаряжение боезапасом и перевод оружия в положение «к бою».
  • Выстрел.
  • Выброс стреляной гильзы.
  • Перезаряжание и подготовка к очередному выстрелу.

Магазин, снаряжённый патронами, вставляется в рукоятку пистолета и удерживается в оружии пружинной защёлкой. Верхний патрон прижимается к гребню затвора. Чтобы привести ПМ в боевую готовность, необходимо отвести затвор в крайнее заднее положение и отпустить. При движении затвора вспять курок фиксируется шепталом в боевом положении. Возвратная пружина приводит затвор в переднее положение, устанавливая досылателем патрон в патронник.

Нажатие на спусковой крючок приподнимает шептало. Освобождённый курок под воздействием боевой пружины бьёт по ударнику. Капсюль патрона разбивается. Происходит выстрел.

Образовавшиеся пороховые газы выталкивают пулю из ствола, одновременно отводя затвор назад. Стреляная гильза, натыкаясь на отражатель, вылетает наружу, а очередной патрон под давлением магазинной пружины поднимается и устанавливается перед досылателем.

После того как стрелок отпустил спусковой крючок, рычаг взвода опускается и заходит в выступ шептала. Курок устанавливается в боевую позицию. Пистолет готов к продолжению стрельбы.

Уход за оружием

Находящийся в эксплуатации пистолет необходимо периодически разбирать, осматривать, чистить и смазывать. Полную разборку совершают после контакта оружия с водой, при ремонте или смене смазки, а также при расконсервации изделия. Разбирая ПМ, детали и механизмы раскладывают по порядку. При разъединении частей не допускаются чрезмерные усилия и резкие удары.

Для частичной разборки необходимо:

  • Извлечь обойму.
  • Установить затвор на задержку и убедиться в отсутствии патрона в патроннике.
  • Снять затвор с рамки.
  • Отделить возвратную пружину.

Сборка пистолета проходит в обратной последовательности. После завершения работ проверяется работоспособность оружия. Для этого затвор отводится в заднее положение и ставится на затворную задержку. Нажатием пальца на задержку затвор резко возвращается в переднюю позицию, при этом курок остаётся взведённым. Перевод флажка предохранителя вверх снимает курок с боевого взвода и оставляет его заблокированным.

Последовательность действий при полной разборке ПМ:

  • Сделать неполную разборку оружия.
  • Извлечь из рамки шептало и задержку затвора.
  • Снять рукоятку и отделить боевую пружину.
  • Отделить от рамки курок и спусковую тягу.
  • Вытащить спусковой крючок.
  • Извлечь ударник и предохранитель из затвора.
  • Вынуть выбрасыватель.
  • Разобрать патронный магазин.

Оружие собирается в обратном порядке. При этом недопустимо взводить курок, нажимая на хвостик спускового крючка. А также запрещается спускать курок до присоединения затвора к рамке.

При интенсивном использовании пистолета чистка проводится ежедневно после окончания стрельбы. Ружейная смазка наносится ветошью, а ствол очищается паклей, смоченной в специальном растворе. При хранении без употребления необходима профилактика оружия раз в неделю. Своевременный и тщательный уход за пистолетом обеспечивает ведение огня без осечек.

В руках опытного стрелка «Макаров» выглядит грозным оружием. Ветераны боевых действий рассказывают, сколько жизней помог спасти легендарный пистолет. Поэтому неслучайно использование детища советского оружейника Н. Ф. Макарова в подразделениях зарубежных армий. А модернизированный вариант ПМ принимает участие в спортивных соревнованиях.

Технические характеристики (ттх), основные части, устройство, боевая скорострельность

Пистолет Макарова, ПМ, Макар, пистолет системы Макаров – под какими только обозначениями не встречается это оружие. Уже почти 70 лет ПМ известен многим жителям России, бывших республик СССР и стран Восточной Европы как один из главных элементов экипировки военнослужащих и сотрудников правоохранительных органов. Ни один фильм советского и постсоветского периода не обходится без участия этого легендарного пистолета.

Зачастую ПМ подвергается уничижительной критике как не точное и ненадежное оружие. Но такой вывод делается по образцам пистолета, прожившим долгую и сложную жизнь, и имеющим настрел более 10 тысяч выстрелов. Исправный Макаров в руках хорошего стрелка является грозным и метким оружием, что подтверждено многолетним опытом его применения в различных условиях.

История создания

Создание нового варианта оружия началось вскоре после окончания Великой Отечественной войны, которая показала недостатки состоявших на вооружении Красной Армии пистолета ТТ и револьвера Наган. Условием конкурса, проводившегося в 1947-48 годах, было создание пистолета с конструкцией, аналогичной немецкому Вальтеру РP образца 1929 года.

Изначально для оружия предусматривались два калибра – 7,65 и 9 мм, но от первого быстро отказались. Под калибр 9 мм был разработан отечественный патрон ПМ с размером 9*18, который был немного крупнее и мощнее «вальтеровского» оригинала.


Основными плюсами такого патрона стали большее останавливающее воздействие (по сравнению с 7,62*25 от ТТ) и возможность применения в пистолете Макарова упрощенной схемы автоматики с неподвижным стволом и свободно движущимся затвором.

На конкурс были заявлены разработки многих конструкторов-оружейников, среди которых были известные имена Ф.В. Токарева, С.А. Коровина, С.Г. Симонова и многих других. Свой проект представил и Н.Ф. Федоров.

В качестве оппонентов этим конструкциям выступали пистолеты фирм «Вальтер», «Маузер», «Беретта» и ряда других.

По всем результатам испытаний наилучшие показатели оказались у конструкции пистолета Макарова калибра 9 мм, который и был рекомендован к серийному производству, а также принятию на вооружение под обозначением ПМ. Конструктору удалось идеально рассчитать взаимное расположение патрона относительно патронника и оптимальную геометрию сопрягаемых деталей.

Благодаря этому удалось полностью избежать проблемы с заклиниванием в наклонной части патронника. С 1951 года начались поставки ПМ 9 мм для нужд армии и милиции. Так началось постепенное вытеснение пистолетов ТТ.

Составные детали

К пистолету прикладывался набор принадлежностей, состоявший из запасной обоймы, набора для прочистки и протирки деталей, а также кобуры с предохранительным ремешком. Устройство пистолета достаточно простое, благодаря чему он состоит из всего четырнадцати основных деталей.

Полная разборка разделит оружие на большее число деталей – 32.

Пистолет ПМ включает в себя следующие ключевые узлы:

  • Цельную раму, включающую в себя ствол и предохранительную скобу для спускового крючка. Ствол установлен с натягом при помощи пресса в корпусную деталь рамы и дополнительно зафиксирован штифтом. Данный узел является неразборным. Некоторые пистолеты оснащались рамами специальной облегченной конструкции — с несколькими просверленными отверстиями.
  • Затворную часть, в состав которой входят ударник, предохранительный элемент и выбрасыватель. Последняя деталь служит для удаления пустых, отстрелянных гильз.
  • Пружину, которая осуществляет возвратный ход затвора.
  • Механизм, который отвечает за функционал ударника.
  • Облицовочную рукоятку, которая крепится к раме винтом.
  • Задержку затвора.
  • Сменный магазин, размещенный внутри рукоятки.

Многие детали, использующиеся в конструкции ПМ, несут двойное назначение. Например, детали затворной задержки применяются в качестве устройства для отражения гильз. Боевая пружина за счет особой формы используется для поддержки рычага взвода, в качестве пружины привода шептала, для отвода курка при установке оружия на предохранитель. Для механизма защелки магазина применяется нижняя часть этой пружины.

Схема работы

После установки магазина, затвор задвигает патрон в полость патронника. Загрузка патрона выполняется из сужающейся верхней части обоймы. Затем ПМ ставится на предохранитель.

Для осуществления данной операции на левой стороне затвора установлен флажковый переключатель. Это устройство снимает курок с положения боевого взвода и полностью блокирует его движение. При этом фиксируется и спусковой элемент пистолета. Дополнительный фиксатор на механизме предохранителя при этом полностью блокирует затвор. При переноске в кобуре ПМ должен постоянно находиться с включенным предохранителем.

Перед началом ведения огня ПМ необходимо снять с предохранителя. Пистолет берется в правую руку, и флажок передвигается вниз, где становится в режим «огонь». При этом происходит автоматическая установка курка пистолета на особый предохранительный взвод.

Нажатие на переднюю часть спускового крючка в первый раз требует большого усилия – порядка 3,5 кг. Это связано с тем, что при этом нажатии происходит взведение курка.

Следующие выстрелы требуют меньшего усилия (не более 1,5 кг), поскольку курок будет взводиться силой пороховых газов. Для более точного прицеливания при первом выстреле курок имеет функцию ручного взведения. При этом его перемещают пальцем вниз, а спусковой крючок немного уходит вглубь, к рукоятке.

При необходимости курок снимается с боевого режима вручную. Для этого стрелок утапливает спусковой крючок, параллельно сдерживая движение курка большим пальцем. После отпускания крючка, он займет предохранительное положение. За счет системы тяг он поставит в такое же положение и курок.

Схема работы механики пистолета Макарова выглядит следующим образом:

  • При нажатии пальцем на спусковой крючок, он подастся назад и сдвинет с места курок, который резко приведет в движение ударник.
  • Ударник разрушает капсюль, расположенный на донце гильзы патрона, и воспламеняет его.
  • Вспышка от капсюля передается на основной заряд пороха, который сгорает и образует большой объем газов.
  • Газы выбрасывают пулю через ствол и оказывают противоположное давление на донную часть гильзы.
  • Гильза увлекает за собой затвор, который начинает движение назад. При этом происходит сжатие возвратной пружины.
  • Гильза продолжает находиться в выбрасывателе до начала контакта с отражателем. После этого она выбрасывается наружу в правую сторону.
  • Затвор продолжает движение до достижения крайней задней точки, в которой он проворачивает курок на оси и устанавливает его на режим боевого взвода.
  • Затем под силой сжатой пружины затвор начинает обратное движение.
  • В ходе движения затвор при помощи имеющегося на нем досылателя захватывает патрон из обоймы и отправляет его в патронник ствола.
  • В конце хода затвор запирает ствол. Поскольку затвор и ствол никакого соединения не имеют, то запирание канала ствола осуществляется исключительно массой самого затвора и усилием возвратной пружины.
  • Стрелок опять нажимает на спуск и производится следующий выстрел.

После отстрела последнего патрона из обоймы затвор встает на режим задержки. После установки новой обоймы задержку снимают при помощи рычажка на левой части рамы пистолета. При этом первый патрон из обоймы подается в патронник. Установленный в рукоятке магазин фиксируется защёлкой, расположенной в нижней части рукоятки.

Такая конструкция полностью исключает возможность самопроизвольного извлечения обоймы при переноске или при извлечении пистолета из полости кобуры.

Обслуживание оружия

Для проведения чистки и проверки состояния узлов осуществляется частичная или полная разборка пистолета Макарова. Такие процедуры являются одним из основных условий поддержания исправного состояния оружия.

В условиях боевых действий или на учениях чистка должна осуществляться ежедневно. После проведения стрельбы холостыми или боевыми патронами канал ствола и полость патронника прочищаются незамедлительно. Затем необходимо проводить регулярную ежедневную чистку в течение нескольких дней.

При хранении пистолета у владельца следует проводить профилактическую еженедельную очистку оружия.

Перед смазкой поверхность оружия следует тщательно протереть от остатков влаги. Основными типами смазки являются жидкая ружейная или специальный раствор РЧС, применяемый для очистки канала ствола в казарменных условиях.

После промывки раствором оружие протирается ветошью и смазывается. Уход за кобурой для пистолета Макарова заключается в регулярной протирке ее мягкой ветошью со всех сторон для удаления следов воды и грязи.

Последовательность шагов при неполной разборке выглядит следующим образом:

  1. Нажать на защелку пальцем, оттянуть другим пальцем обойму за нижний выступ и вытащить обойму из рукоятки.
  2. Отключить предохранитель.
  3. Для проверки отсутствия патрона во внутренней части патронника необходимо отодвинуть затвор до упора назад. После фиксации затвора на задержку необходимо визуально проверить патронник.
  4. Отпустить затвор с режима задержки.
  5. Сдвинуть спусковую скобу немного вниз, а затем сместить ее влево. Скоба должна упереться в раму и находиться в дальнейшем в таком состоянии. Дополнительное удержание скобы при разборке осуществляется пальцем правой руки.
  6. Затем следует демонтировать затвор с рамы пистолета. Первоначально его отводят до упора назад, параллельно приподнимая его за тыльную сторону. В ходе передвижения затвор немного уйдет вперед от воздействия сжатой пружины и снимется с рамы.
  7. Установить спусковую скобу на штатное место.
  8. Удалить возвратную пружину, установленную по поверхности ствола. Деталь снимают вращательными движениями. При обратной сборке необходимо правильно установить ее на место. Ориентиром служит передний виток, имеющий уменьшенный диаметр.
  9. Провести очистку и нанести смазку на детали.
  10. Собрать пистолет в последовательности, противоположной разбору.

При монтаже затвора на штатное место следует завести конец пружины внутрь канала, имеющегося в затворе. Затем следует отвести затвор до упора назад, держа тыльную часть приподнятой.

В задней точке затвор опускают, вводя имеющиеся зацепы в специальные пазы на раме пистолета. Затем деталь затвора отпускают, и он резко возвращается до расположения крайней передней точки под воздействием пружины. При установке затвора на место не обязательно отводить в сторону скобу.

Для более тщательной проверки и чистки применяется полная разборка. Инструкция не рекомендует проводить такую операцию слишком часто, поскольку она приводит к износу материальной части пистолета Макарова.

Основными причинами проведения полной разборки являются длительное пребывание пистолета под атмосферными осадками, в условиях сильной запыленности и перед применением нового типа смазки.

При выполнении такой работы в нормальных условиях, ее выполняют на столе или любой плоской поверхности. Разборку оружия в полевых условиях производят на чистой подложке.

Полная разборка является логическим продолжением неполной и состоит из нескольких этапов:

  1. Снятие шептала и механизма для осуществления задержки затвора с рамы. Для этого следует мягко спустить курок, притормаживая его при помощи пальца. Снять кончик пружины шептала с точки крепления на задержке затвора. Снятие выполняется при помощи специального выступа, имеющегося на стержне протирки из комплекта инструмента. Затем следует провернуть корпус шептала до совмещения плоскости на правой цапфе с ответной прорезью в корпусе рамки. На следующем этапе понадобится приподнять детали вверх и аккуратно изъять из рамы.
  2. Отделение рукоятки и основной боевой пружины от рамы. Для демонтажа рукоятки необходимо выкрутить винт. В качестве отвёртки выступает стержень протирки или отражатель от задержки затвора. После выкручивания винта, пластиковый кожух рукоятки стягивают вниз. Для демонтажа пружины ее прижимают к основанию рукоятки, а затем сдвигают по ней вниз. Параллельно снимается задвижка пружины и сама она отделяется от прилива, выполненного на нижней части рукоятки (на ранних выпусках ПМ задвижка отсутствует).
  3. Разъединение курка со спусковым крючком, а также тяги спуска и рычага, служащего для взвода. Перед началом этого этапа переводят крючок в максимальное переднее положение до упора, одновременно поворачивая курок вперед. При повороте должны совпасть специальные плоскости, выполненные на осях курка с ответными поверхностями на раме пистолета. В этот момент курок сдвигается в направлении ствола, а потом снимается с рамы. Затем следует приподнять пальцами конец тяги от спускового крючка, а затем снять цапфу из ответного отверстия. Вернуть спусковую скобу обратно вниз, повернуть крючок немного вперед и демонтировать его из направляющих цапф в раме. После снятия крючка вернуть скобу назад.
  4. Снятие предохранительного устройства, ударника и выбрасывателя гильз с корпуса затвора. Для этого установить флажок предохранителя я в верхнее положение, отвести его в сторону и вынуть из посадочного места. Постукивая затвором о ладонь, вывести со своего места ударник пистолета. Уложить затвор на твердую поверхность, утопить стержнем протирки гнеток (стержень, на который одевается пружина) выбрасывателя гильз. Частично утопленную деталь провернуть вокруг фиксатора и снять. Затем следует вынуть сам гнеток с надетой на него пружиной.
  5. Разборка обоймы на составные части. При этом из магазина вынимается пружина и пластина, служащие для подачи патронов к патроннику.
    После выполнения всех запланированных работ сборку производят в обратной последовательности. Независимо от типа разборки, по ее окончании пистолет проверяют. В число проверок входят снятие и постановка на предохранитель, а также контроль функционала затворной задержки.

Технические характеристики

Основным назначением 9-мм пистолета Макарова является использование в качестве личного оружия для нападения и защиты на коротких расстояниях.

Технически исправный ПМ 9 мм в руках хорошего стрелка показывает отличные показатели по кучности огня. На дистанции 50 метров все пули ложатся в круг диаметром 320 мм, при этом на расстоянии 20 метров этот диаметр падает до 130 мм.

Стандартный патрон ПМ имеет в конструкции пулю со стальным сердечником, заключенным в свинцовую оболочку.

Из-за такой конструкции пуля не в состоянии пробивать стальные пластины и часто рикошетит при попадании в твердые поверхности.

Этот недостаток пытались исправить созданием новых типов пуль и патронов, некоторые из которых дошли до серийного производства. При этом убойная сила стандартной пули сохраняется на расстоянии до 350 метров.

Одной из таких разработок стал специальный бронебойный патрон 9*18 ПБМ (индекс 7Н25). В конструкции пули применен твердосплавный сердечник, покрытый алюминиевой аэродинамической оболочкой. За счет этого удалось снизить вес пули до 3,7 граммов, что позволяет стандартному пороховому заряду разогнать ее до скорости 519 м/сек.

Параметры отдачи при этом практически не изменились.

Такая пуля с 10 метров пробивает 5 мм лист из обычной углеродистой стали марки СТ3 или 2,4 мм лист из броневой стали. На расстояниях до 30 метров обеспечивается сквозное пробитие бронежилета 6Б5-12, при этом пуля может продолжать дальнейшее движение.

ПараметрЗначение
Вес пустого оружия730 грамм
Вес снаряженного оружия810 грамм
Длина ствола93,5 мм
Число нарезов4, направлены вправо вверх
СкорострельностьДо 30 выстр/мин
Дистанция прицельного огняДо 50 метров
Начальная скорость стандартной пулиНе ниже 315 м/сек

Модернизация

В самом начале 90-х годов был создан модернизированный вариант основного пистолета Макарова, получивший обозначение ПММ. Разработка такого варианта велась в рамках проекта «Грач», в результате которого появился современный пистолет Ярыгина.

Но это произойдет позднее, а в те годы работы привели к улучшению характеристик ПМ.

Одним из отличий такого пистолета стало применение усиленного патрона 9*18ПММ (индекс 7Н16), размещенного в новой двухрядной обойме вместимостью 12 патронов. Для использования таких патронов была усилена рама и внедрены спиральные насечки в патроннике.

Такие насечки позволяли удерживать гильзу при выстреле. Корпус обоймы стал несколько выступать из рукоятки, что улучшило удержание пистолета в руке и позволило несколько ускорить перезарядку. Измененная эргономика пластиковых накладок рукоятки способствовала улучшению точности стрельбы навскидку.

Для увеличения пробивной способности пуль, новый патрон получил увеличенный на треть пороховой заряд. Сама пуля изменила свою форму. Благодаря таким мероприятиям на расстоянии 20 метров пуля пробивает 3 мм лист из обычной углеродистой стали марки СТ3, а на дистанциях до 10 метров – армейский бронежилет Ж-81.

Прицельная дальность стрельбы из пистолета не изменилась и составляет 50 метров.

ПараметрЗначение
Скорость пули на выходе из ствола, м/сек410…435
Кинетическая энергия пули на срезе ствола, Дж485…505
Масса пули, г5,54…5,8

Модификации на базе ПММ

Пистолет Макарова модернизированный производится в двух основных боевых версиях – ПММ 8 и 12, отличающихся типом и емкостью магазина. На основе пистолета ПММ 12 производится спортивный вариант ИЖ-70-100 (или 70-17А) под обычный патрон, оснащенный регулируемым прицелом и 12-патронным магазином.

Для экспортных поставок изготавливается Байкал 442, оснащенный стволом с 6-ю нарезами и обоймами на 8, 10 или 12 стандартных патронов. С осени 2015 года этот вариант пистолета получил сертификат для продажи на рынке РФ.

Для служебных целей поставляется ИЖ-71-100 (или МР-71Н с осени 2008 года), использующий ослабленные патроны 9*17К. Такие пистолеты комплектуются только 10-патронными обоймами.

Различные вариации и модификации

В СССР на базе ПМ не существовало никаких спортивных или иных версий. Единственной попыткой модифицировать пистолет стали опытные образцы оружия с рамой, изготовленной из полимерных материалов. Такие работы велись в самом начале 60-х годов в КБ Приборостроения в городе Туле. Полученные в ходе испытаний результаты не удовлетворили заказчика, и эксперименты дальнейшего продолжения не получили.

Ситуация резко поменялась в самом начале 90-х, когда на базе ПМ и ПММ были выпущены десятки вариантов спортивных, газовых и пневматических пистолетов Макарова под патроны различного калибра.

Самым распространенным стал ИЖ-70, рассчитанный на стандартный патрон и патрон .380АСР и оснащенный магазином на 8 патронов.

Он существует в нескольких исполнениях:

  • ИЖ-70-17А и 18А, под патроны 380АСР и ПМ соответственно, с регулируемыми деталями прицела.
  • ИЖ-70-17AS и 18AS, с хромированной внешней поверхностью.
  • ИЖ-70-17АН и 18АН, коммерческий вариант пистолета.

Кроме этих вариантов выпускались множественные вариации пистолета под использование газовых и травматических патронов. Наиболее популярными стали 9-мм 6П42-9 и 7,6-мм 6П42-7,6. Данные варианты представляют собой боевые варианты оружия с установленным в стволе штифтом, который не позволяет использовать настоящие патроны.

Точно такой же конструкцией является 6П42 (или ИЖ-79-8), разработанный под использование 8-мм газовых патронов.

В начале 2000-х годов стал популярным ИЖ-79-9Т (или аналогичный МР-79-9ТМ) «Макарыч», который предоставлял возможность стрельбы резиновой пулей при помощи специального 9-мм газового патрона РА. На заводе ЗИД был изготовлен ограниченной партией в несколько тысяч штук пистолет ПМ Т.

Все эти варианты были изготовлены на базе настоящего оружия и оснащались перегородкой в канале ствола.

Для служебного использования применяется МР-471, разработанный под использование травматического патрона 10*23 мм и серийно выпускается с 2004 года.

Вариантным исполнением является MP-80-13T, использующий в качестве боеприпасов патроны типа .45 Rubber. Отдельного упоминания заслуживает сигнальная версия пистолета под индексом МР-371, внешне похожая на «Макарыч». Боеприпасами для него служат капсюли типа «Жевело» или КВ21.

Массогабаритные макеты

На базе внешнего облика ПМ существует целый ряд пневматических и сигнальных пистолетов, отличающихся калибром и качеством изготовления. Например, фирма Umarex производит 6 мм вариант оружия под обозначением Legends Makarov с подачей газа из баллона. Пневматический пистолет достаточно точно имитирует своего боевого предка, в нем даже реализован режим постановки затвора на задержку. Широко известны еще два пневматических варианта оружия с внешним обликом ПМ – это Gletcher PM и Borner PM49. Оба варианта рассчитаны на применение в качестве патронов 4,5 мм стальных шаров. Затворные части этих пистолетов неподвижные.

Более простыми вариантами являются 4,5 мм Байкал МР-654К в стандартном черном корпусе и МР-654KS – с хромированными внешними деталями. Эти варианты производятся непосредственно на оружейном заводе в Ижевске. Пистолеты оснащены обоймами на 13 стальных шариков с диаметром 4,5 мм.

В пневматических копиях реализован принцип начала стрельбы, как у боевой версии – или нажатием с большим усилием на спусковой крючок или взведением курка большим пальцем. Ранние варианты МР-654 изготавливались на основе боевых пистолетов, и отличались лишь некоторыми деталями.

С ужесточением законодательства производство таких вариантов прекратили, и все современные пистолеты являются лишь имитацией внешнего облика ПМ. Режим затворной задержки, именуемый в пневматическом оружие блоубэк, на них отсутствует.

ПМ является непременным видом оружия во многих компьютерных играх. Например, в цикле игр S.T.A.L.K.E.R. он является самым распространенным и доступным типом вооружения.

Для желающих попробовать себя в роли виртуального стрелка есть игра, представляющая собой симулятор пистолета Макарова.

Недостатки модели

Одним из крупных недостатков оружия является большая склонность стандартных пуль к рикошетам от любых твердых поверхностей. Этот недостаток отчасти исправлен созданием новых типов патронов для пистолета Макарова. Другим минусом конструкции является несколько смещенный к стволу центр тяжести ПМ, что приводит к усталости руки стрелка при длительном ведении огня.

Но при 10-15 выстрелах это недостаток не замечается.

Заявленный гарантийный ресурс оружия не превышает 5 тысяч выстрелов. Однако есть масса примеров пистолетов с настрелом гораздо больше гарантийного. При этом они остаются в полностью исправном состоянии. На классическом ПМ емкость магазина является недостаточной, отчасти этот изъян устранили на модернизированных версиях пистолета, но и 12 патронов не являются хорошим показателем для современного оружия.

Лицензионные версии

Кроме СССР, пистолет Макарова производился на территории государств – членов Варшавского Договора. Такое оружие, как правило, шло для оснащения вооруженных сил той страны, где оно производилось. На территории ГДР с 1957 года официально производился Pistole M, являвшийся точной копией советского образца.


Были попытки создания на его базе варианта под патрон 380АСР, но они не смогли продвинуться дальше выпуска экспериментальных образцов. Тактико-технические характеристики немецкой версии пистолета Макарова не отличались от оригинальной модели. После объединения Германии пистолет остался в производстве, но только в виде коммерческой версии под обозначением Pistole Simson-Suhl Makarov.

Вторым крупным производителем лицензионных ПМ в Восточной Европе стала Болгария. Такие пистолеты имели название Makarov и изготовлялись в сухопутном и военно-морском исполнении.

Сравниваем ПМ и ПММ<—/noindex—>

В 1990 году появилась версия Arsenal Р-М01, которая отличалась эргономикой спусковой скобы и рукоятки. Эти пистолеты выпускались в спортивных и гражданских версиях под патроны 380АСР и 9*18, и могли иметь хромированное покрытие внешних элементов.

Мелкими сериями производился Б1300, имевший укороченную рукоятку с измененным дизайном накладок.

Третьим производителем стал Китай, запустивший в 1959 году серийное производство армейского пистолета под обозначением Type 59 и учебно-спортивного варианта Norinco Sporting Pistol.

После распада СССР крупным поставщиком различных вариантов пистолетов на основе Макарова стала Украина. В разные периоды времени на украинских заводах были выпущены травматические версии ПМР (он же «Вий»), ПМ-Т, ПМ-ГТ, ПМ-РФ и «Беркут».

В основе всех этих конструкций лежат боевые пистолеты Макарова, которые после обретения Украиной самостоятельности остались храниться на армейских складах в больших количествах. Характерной чертой всех украинских травматических Макаровых является вваренная в ствол предохранительная пластина. Обратная переделка такого оружия в боевой вариант невозможна. Все травматические пистолеты созданы под патрон 9 мм РА.

В начале 2013 года небольшая компания «СЕМ» начала выпуск пистолета ПМФ-1, переделанного под использование 4-мм патрона системы Флобера. В таких патронах в качестве метательного заряда используется только капсюль, что обеспечивает его низкую мощность. В конструкции ПМФ-1 установлен барабанный магазин на 5 патронов, т.е. фактически пистолет превратили в револьвер, барабан которого находится внутри корпуса.

Заключение

В настоящее время началось постепенное вытеснение имеющихся на вооружении ПМ и ПММ более современным пистолетом Ярыгина. Но этот процесс продлится очень долго, поскольку на складах хранится огромное количество новых ПМ различных годов выпуска.

Кроме России, пистолет широко используется в вооружённых силах и органах охраны правопорядка многих государств, поэтому и там не следует ожидать его скорого снятия с вооружения.

Видео

The Official Escape from Tarkov Wiki

Баллистика - важная часть Escape from Tarkov . Они играют большую роль в перестрелках и часто определяют исход. Выбор правильного оружия, боеприпасов и снаряжения - одна из важнейших составляющих успеха в бою.

Полетная баллистика

Полет пули

реалистично смоделирован в Escape from Tarkov . Пули обладают скоростью, на них действуют сила тяжести и трение воздуха, они могут пробивать или рикошетировать при попадании в объекты и даже фрагментироваться при этом.Конкретные летные характеристики пули определяются типом боеприпасов, а вероятность того, что пуля пробьет или отскочит от объекта, определяется материалом объекта и типом пули. Пули также теряют урон и проникающую способность, поскольку они теряют скорость из-за трения воздуха на больших расстояниях.

Терминальная баллистика

Escape from Tarkov также имитирует повреждение тела и бронежилета. Повреждение человеческого тела наносится в момент удара, повреждая конечность или часть тела.Пули способны пробивать стены или даже конечности и таким образом поражать несколько частей тела. Пули также могут фрагментироваться при проникновении в тело игрока, нанося 50% дополнительного урона этой конечности. Урон, наносимый пулей, зависит только от самой пули, а не от пистолета, из которого она была произведена. Защита брони также имитируется реалистично, полностью останавливая пули, а не сокращая урон, как в большинстве игр.

Бронепробиваемость

Armor обеспечивает защиту всех частей тела, даже если кажется, что она их не закрывает.Вы можете увидеть, какие части тела защищены при осмотре брони. Когда ваше тело поражено, если эта часть тела (или зона головы) защищена бронежилетом или шлемом, игра проверяет, пробивает ли пуля или нет.

Вероятность пробивания брони при попадании пули рассчитывается на основе уровня брони,% оставшейся прочности брони и значения пробития боеприпасов. Затем выпадает шанс определить, пробила ли пуля.

Если пуля пробивает, она наносит от 0% до 40% меньше урона в зависимости от алгоритма, который использует значение пера пули, а также класс брони и% прочности.Существует сильная корреляция между шансом пробития пробивающего снаряда и применяемым к нему снижением урона: чем выше шанс, тем меньше уменьшение урона, с высокими классами брони и высокими значениями пера боеприпасов, имеющих меньшее снижение, чем у других. Большинство пробитий будут снижать урон примерно на 20%, когда пуля начинает пробивать броню, но такие вещи, как PACA против M995, приведут к снижению на 0%.

Если пуля не пробивает, применяется «тупое повреждение», которое пропускает% от базового повреждения пули к пораженной части тела.Этот% основан на характеристике «тупой пропускной способности» конкретной брони, значении маркера боеприпасов, а также классе брони и% оставшейся прочности. Тупой урон чрезвычайно низок и не является заметным фактором скорости убийства против чего-либо, кроме бронежилетов 2-го уровня.

Прочность

Прочность брони важна, чем ниже текущий% оставшейся прочности, тем меньшую защиту предлагает броня в целом. % Прочности рассчитывается путем деления текущей прочности брони на исходную максимальную прочность брони.Например, броня отремонтированного LBT 6094A Slick Plate Carrier 60/60 рассчитывается как 60/80, или 75%.

Урон прочности, получаемый от пуль, основан на величине пробития боеприпасов и уровне брони брони, умноженных на% повреждений брони боеприпасов и% разрушаемости материала брони. Минимальный урон прочности, который броня может получить от одного удара, равен 1, в том числе от отдельных дробинок картечи. Разрушаемость - это скрытый показатель, который не отображается в игре, значения указаны ниже.Пробивающий снаряд наносит броне немного меньший урон прочности, чем непробивающий. Он варьируется, но обычно на 10-15% меньше.

Материал Уничтожаемость Взрывная разрушаемость
Арамид 0,25 0,2
СВМПЭ 0,45 0,4
Комбинированные материалы 0,5 0.4
Титан 0,55 0,5
Алюминий 0,6 0,6
Сталь 0,7 0,6
Керамика 0,8 0,7
Стекло 0,8 0,8

Если вы хотите определить эффективную прочность различных доспехов, чтобы сравнить, насколько прочны разные доспехи, используйте следующую формулу: Эффективная долговечность = Прочность ÷ Разрушаемость. В приведенном выше примере EffectiveDurability = 0.75 / 0,6 = 1,25, что означает, что у него все еще может быть больше, чем максимальная прочность (100 хитов).

Хитбоксы и бронезащита

Hitboxes всегда одни и те же, независимо от того, одет ли вы в броню или полностью обнаженный, они никогда не меняются по размеру или форме. Броня просто обеспечивает защиту определенных хитбоксов и «зон» головы, и когда в эти хитбоксы попадает пуля, броня защищает их. Поэтому независимо от того, какую броню вы носите, они всегда обеспечивают одинаковую зону защиты для тех частей тела, которые, по их словам, защищают на экране инспекции.Так что не дайте себя обмануть тому, как выглядит броня, проверьте зоны защиты, чтобы увидеть, что она на самом деле защищает.

Углы и рикошеты

Угол попадания не влияет на броню, за исключением шлемов, от которых могут отрикошетиться пули. Если пуля попадает в шлем в определенном диапазоне углов, у снаряда есть шанс рикошета, определяемый тем, насколько мал этот угол, а также шанс рикошета шлема. Необходимые углы и вероятность рикошета определяются шлемом и индивидуальны для каждого шлема.Если происходит рикошет, это то же самое, что и шлем, останавливающий пробитие, насколько это касается расчета пробития, и тупой урон и урон прочности продолжаются, как обычно, однако урон здоровью и прочности значительно снижается до такой степени, что есть почти не было получено тупого урона, и шлем почти всегда получает минимальный урон прочности, равный 1.

Вы можете прочитать еще более подробную информацию обо всех связанных с броней механиках в блоге NoFoodAfterMidnight здесь.

Таблицы бронепробиваемости

Как читать

Только
Уровень эффективности Среднее количество остановленных пуль Пояснение
0 Бессмысленно 20+ Не может пробить любое разумное количество ударов.
1 Возможно, но ... 13–20 Обычно вообще не пробивает при большом количестве попаданий или запускается с очень низким шансом и почти не увеличивается.
2 Magdump 9–13 Изначально имеет очень низкий шанс пробития или его нет вообще и очень медленно увеличивает шанс
3 Немного эффективный 5–9 Изначально имеет низкий шанс пробивания и медленно увеличивает шанс или быстро повреждает броню, пока не пробьет
4 Эффективный от 3 до 5 Начинается с низкой-средней вероятностью пробивания, но быстро увеличивается
5 Очень эффективен 1 к 3 Первоначально проникает в большой процент времени, часто быстро достигает> 90%
6 В основном игнорирует <1 Изначально проникает> 80% времени

Стол

* В настоящее время существует ошибка, при которой снаряды не фрагментируют с силой пробития 20, независимо от указанного шанса фрагментации.

** Предполагается, что все снаряды попадают в цель при каждом выстреле. Поскольку каждый снаряд вызывает минимум 1 потерю прочности брони, он становится эффективным при разрушении брони и, в конечном итоге, пробитии.

*** У этого есть радиус взрыва, как у гранат, который наносит наибольший (весь) урон

' T ' Обозначает Круглый Tracer

' S ' Обозначает Круглый дозвуковой

Сравнение диагностической эффективности КТ-колонографии, интерпретированной радиологами и рентгенологами

Insights Imaging.2013 Aug; 4 (4): 491–497.

, 1, 6 , 2 , 3, 4 , 2 , 5 и 2

Карстен Лауридсен

1 Степень бакалавра Технологический факультет Медицинского и технологического факультета Столичного университетского колледжа, Sigurdsgade 26, 2200 Копенгаген Н., Дания

6 Отделение диагностической радиологии, Университетская больница Копенгагена Rigshospitalet, Blegdamsvej 9, 2100 Copenhagen Ø, Дания

Philippe Lefere

2 Центр обучения виртуальной колоноскопии VCTC, Akkerstraat 32c, 8830 Hooglede, Бельгия

Oke Gerke

3 Отделение ядерной медицины, Университетская больница Оденсе, Sdr.Boulevard 29, 5000 Odense, Дания

4 Департамент биостатистики, Университет Южной Дании, JB Winsløws Vej 9B, 2, 5000 Odense, Дания

Steven Hageman

2 VCTC-32 Учебный центр виртуальной колоноскопии, Ak , 8830 Hooglede, Бельгия

Jens Karstoft

5 Отделение радиологии, Университетская больница Оденсе, Sdr. Boulevard 29, 5000 Odense, Дания

Stefaan Gryspeerdt

2 Учебный центр VCTC-Virtual Colonoscopy, Akkerstraat 32c, 8830 Hooglede, Бельгия

1 Программа бакалавриата факультета радиографии и технологий факультета радиографии , Столичный университетский колледж, Сигурдсгэйд 26, 2200 Копенгаген Н., Дания

2 Центр обучения виртуальной колоноскопии VCTC, Akkerstraat 32c, 8830 Hooglede, Бельгия

3 Отделение ядерной медицины, Университетская больница Оденсе, Sdr. Boulevard 29, 5000 Odense, Дания

4 Департамент биостатистики, Университет Южной Дании, J.B. Winsløws Vej 9B, 2, 5000 Odense, Дания

5 Отделение радиологии, Университетская больница Оденсе, Sdr. Boulevard 29, 5000 Odense, Дания

6 Отделение диагностической радиологии, Университетская больница Копенгагена Rigshospitalet, Blegdamsvej 9, 2100 Copenhagen Ø, Дания

Автор для переписки.

Поступило 30.01.2013 г .; Пересмотрено 1 мая 2013 г .; Принято 14 мая 2013 г.

Открытый доступ Эта статья распространяется в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает любое использование, распространение и воспроизведение на любом носителе при условии указания автора (авторов) и источника.

Эта статья цитируется в других статьях в PMC.

Реферат

Объектив

Сравнить результаты компьютерной томографической колонографии (КТК) четырех обученных рентгенологов с показателями КТК двух опытных радиологов.

Методы

Четыре рентгенолога и два радиолога интерпретировали 87 случаев с 40 полипами ≥6 мм. Чувствительность, специфичность и положительная прогностическая ценность (PPV) оценивались для каждого пациента. Для каждого полипа чувствительность рассчитывалась согласно соответствующим категориям размеров (полипы ≥6 мм, а также полипы ≥10 мм).

Результаты

Общая чувствительность пациента к полипам ≥6 мм составила 76,2% (95% ДИ 61,4–91,0) и 76,2% (95% ДИ 61,7–90,6) для рентгенологов и радиологов соответственно.Общая специфичность для каждого пациента для полипов ≥6 мм составила 81,4% (95% ДИ 73,7–89,2) и 81,1% (95% ДИ 73,8–88,3) для рентгенологов и радиологов, соответственно. Для рентгенологов общая чувствительность к каждому полипу составила 60,3% (95% ДИ 50,3–70,3) и 60,7% (95% ДИ 42,2–79,2) для полипов ≥6 мм и ≥10 мм, соответственно. Для радиологов общая чувствительность на полип составляла 59,2% (95% ДИ 46,4–72,0) и 69,0% (95% ДИ 48,1–89,6) для полипов ≥6 мм и ≥10 мм, соответственно.

Заключение

Рентгенологи с обучением в области компьютерной диагностики колонографии достигли чувствительности и специфичности в обнаружении полипов, сравнимых с таковыми опытных радиологов.

Основные сообщения

Диагностическая точность подготовленных рентгенологов сравнима с диагностической точностью опытных рентгенологов.

Использование рентгенологов для считывания результатов ККО-исследований допустимо, однако радиологи все равно будут необходимы для оценки результатов экстраколонических исследований.

Квалифицированные врачи-нерадиологи могут сыграть жизненно важную роль в качестве второго читателя внутрипросветных исследований или выполнения контроля качества исследований перед выпиской пациента .

Ключевые слова: КТ-колонография, полипы, диагностические возможности, рентгенолог, радиолог

Введение

Компьютерная томографическая колонография (КТК) [1, 2] оказалась достаточно точной при обнаружении колоректальной неоплазии. Он менее инвазивен и лучше переносится, чем колоноскопия [3, 4]. Впервые представленный в 1994 г. Vining et al. [5], быстрое развитие технологий улучшило визуализацию толстой кишки. Многодетекторная компьютерная томография (МДКТ) теперь позволяет получать изображения тонких 1-2-миллиметровых срезов всей толстой кишки в пределах времени визуализации с задержкой дыхания.Компьютерная графика визуализации постоянно улучшает трехмерную (3D) визуализацию с помощью эндоскопического пролета толстой кишки с одновременным интерактивным отображением многоплоскостных двумерных (2D) изображений. Такое комплексное использование методов 3D и 2D улучшает обнаружение полипов [6]. КТК включает спиральное КТ-сканирование очищенного растянутого толстого кишечника с последующей визуализацией трехмерного изображения для имитации эндоскопического обзора, отсюда и альтернативное название «виртуальная колоноскопия». Внутри субъектов сравнения между КТК и традиционной колоноскопией показали схожую частоту выявления полипов 10 мм и более [1, 2, 7, 8], а данные метаанализа подтверждают хорошую диагностическую эффективность [9, 10].Более того, теперь установлено, что ЦОК более точен и приемлем для пациентов, чем его радиологическая альтернатива, бариевая клизма [11]. Более того, споры о том, кто должен интерпретировать ЦОК (радиологи, гастроэнтерологи, рентгенологи или даже компьютерные алгоритмы), продолжают усиливаться. Предыдущие исследования показали, что рентгенологи могут хорошо читать изображения ЦОК [12–15], а недавнее исследование Haan et al. [16] показали, что диагностическая точность рентгенологов и радиологов при поражениях внутри толстой кишки сопоставима.

Целью этого исследования было изучить работу рецензентов четырех обученных рентгенологов по сравнению с двумя опытными радиологами при оценке обследований ЦКО 87 пациентов путем сравнения чувствительности, специфичности, положительной прогностической ценности (PPV) и отрицательной прогностической ценности. значение (NPV) ЦКО при обнаружении полипов с помощью эталонного стандарта, оптической колоноскопии (OC).

Материалы и методы

Дизайн исследования

Перспективное исследование началось в сентябре 2008 г. и закончилось в ноябре 2010 г., а протокол исследования был одобрен Наблюдательным советом учреждения (Videnskabsetisk Komité) в соответствии с Хельсинкской декларацией.

Все пациенты предоставили письменное информированное согласие перед участием в исследовании и подписали информированное согласие перед исследованием. Исследование было предоставлено Университетским колледжем Метрополитен (DK), Университетским колледжем Nordjylland (DK), Университетской больницей Оденсе (DK), Копенгагенской университетской больницей Herlev (DK) и Датской ассоциацией рентгенологов.

Четыре рентгенолога, прошедшие подготовку в области CTC, и два рентгенолога интерпретировали 87 исследований CTC. Рентгенологи были обучены и протестированы в CTC ранее в своей компетенции в интерпретации CTC [12].У них не было опыта работы с ЦОК, а только очень базовый опыт в области анатомии и патологии толстой кишки. У них был практический опыт проведения многочисленных КТ брюшной полости и обследований с помощью бариевой клизмы, и они добровольно выбрали обучение. Тренинг включал трехдневный семинар по CTC, а затем программу дистанционного обучения, основанную на интерпретации 75 случаев, выполненных в местном отделении. Для оценки успеваемости каждый рентгенолог был протестирован на 20 тестовых примерах, и критерием результата теста было достижение 80% чувствительности каждого полипа для каждого рентгенолога для полипов ≥6 мм.Они дали чувствительность к каждому полипу 80,7% (95% ДИ 69,5–92,0) и 94,7% (95% ДИ 85,6–100) для полипов ≥6 мм и ≥10 мм, соответственно. Тестовые случаи включали пять нормальных случаев и 15 случаев с полипами толстой кишки и охватывали в общей сложности 27 полипов ≥6 мм, с 12 и 15 полипами 6–9 мм и ≥10 мм, соответственно.

Один из радиологов прошел обучение на двухдневном семинаре ESGAR (Европейское общество радиологии желудочно-кишечного тракта). Другой рентгенолог имел такое же образование, как и рентгенологи, за исключением теста.Оба радиолога имели клинический опыт более 200 клинических ЦКО.

Исследуемая популяция

В общей сложности 87 последовательных симптоматических амбулаторных пациентов обследованы в двух университетских больницах Дании (67 из больницы A и 20 из больницы B) (57 мужчин и 30 женщин, 35–90 лет, среднее значение [SD] 64 [11,4] лет) были включены в исследование. Они прошли КТК и ОК в тот же день, а КТК пациентам выполняли непосредственно перед ОК.

Критерии включения и исключения

Критериями включения были направление на ОК, возраст ≥18 лет и возможность дать письменное и устное информированное согласие.Пациенты были исключены в случае воспалительного заболевания кишечника, беременности, колостомы после колоректальной хирургии, колоректальной биопсии, выполненной в течение 72 часов, и / или полипэктомии в течение 2 недель до КТК и / или известной аллергии на Бускопан.

Диагностические процедуры

Техника обследования

Всем пациентам была проведена подготовка толстой кишки с использованием диеты с низким содержанием клетчатки, 2 л раствора электролита полиэтиленгликоля (Moviprep; Norgine, Mid Glamorgan, UK) и мечения фекалий. У 67 пациентов (больница A) метка фекалий была получена с помощью 100 мл ионного йодсодержащего контраста (Гастрографин 370 мгI / мл; Bracco Diagnostics, Принстон, США), растворенного в 400 мл воды и введенного за день до их ККО.У 20 пациентов (больница B) фекальные метки были получены с помощью 20 мл неионного йодированного контраста (Iomeron 300 мгI / мл; Bracco Diagnostics, Принстон, США), растворенного в 200 мл воды и введенного ближе к вечеру за день до исследования .

67 пациентам (больница А), 20 мг в / в. гиосцина бутилбромид (Бускопан; Берингер, Ингельхайм, Германия) использовался для расслабления кишечника [17]. Всем пациентам была выполнена инсуффляция толстой кишки диоксидом углерода с помощью инжектора CO 2 (PROTOCO2L; Bracco, Princeton, USA).В больнице B лекарства для расслабления кишечника не применялись.

Все исследования были выполнены с использованием 64-канального мультиспирального компьютерного томографа (больница A, Brilliance Philips Medical Systems, Нидерланды; больница B, Lightspeed, General Electric Medical Systems, Франция).

Сканы были получены при 50 мА (больница A) и 40 мА (больница B) и 120 кВ. Пациенты были обследованы в положениях лежа на спине и на животе с идентичными параметрами сканирования для обоих положений: коллимация 64 × 0.625, толщина среза 1 мм, шаг 1 мм, время вращения 0,5 с.

Интерпретация

Все читатели независимо друг от друга прочитали 87 экзаменов и были не осведомлены обо всех клинических результатах, результатах ОК и друг друга.

Обработка и интерпретация изображений выполнялись с использованием рабочей станции CT (Extended Brilliance workspace 3.5, Philips, Нидерланды), снабженной специальным программным обеспечением CTC. Этой системой пользовались рентгенологи и один радиолог.Из-за местных технических ограничений рабочей станции одновременное проецирование данных в положении лежа на спине и на животе, что позволяло быстро сравнивать оба изображения, было невозможно. Другой радиолог интерпретировал результаты исследований на рабочей станции Vitrea (Vital Images, Миннетонка, Миннесота, США).

КТ-данные были переданы на рабочие станции для последующего чтения: либо первичное считывание 2D с решением задач 3D, либо первичное чтение 3D с решением задач 2D.

Выбор метода чтения определялся личными предпочтениями.

Как рекомендовано в недавно опубликованной «консенсусной» статье ESGAR [6], полипы измерялись электронными штангенциркулями на 2D-изображении с использованием настройки окна мягких тканей и регистрировались в соответствии с сегментом (слепая кишка, восходящая ободочная кишка, поперечная ободочная кишка, нисходящая ободочная кишка). , сигмовидная или прямая кишка). Размер полипа определяли как измерение его наибольшего диаметра (ножка полипа, когда она была видимой, не рассматривалась для измерения).

Для каждого обнаруженного полипа считыватели аннотировали сегментное местоположение, размер, затухание, количество срезов на получение и расстояние до анального края полипа в форме записи случая, включающей изображение полипа.Колоректальные полипы ≥6 мм были зарегистрированы и классифицированы по двум категориям размеров (≥6 мм и ≥10 мм). Опухоли были включены в расчеты и проанализированы как полипы, но также были описаны отдельно. Использовалась классификация C-RAD [18]. Для включения в исследование все шесть сегментов (слепая кишка, восходящая, поперечная, нисходящая ободочная кишка, сигмовидная и прямая кишка) должны были быть растянутыми и без затенения жидкости и остатков кала в положении лежа на спине или на животе. Сегментное раскрытие слепых данных в исследовании не применялось.

Протокол колоноскопии

ОК были выполнены опытным сотрудником (гастроэнтерологом или гастроэнтерологом) или специалистом-гастроэнтерологом под непосредственным наблюдением опытного персонала с использованием колоноскопов 165 см (Olympus CF-Q1, 160DL; Olympus Europe, Гамбург, Германия ). При выполнении ОК эндоскопист не знал о результатах КТК. Пациенты получали мидазолам 2,5–7,5 мг (Дормикум; Roche, Базель, Швейцария) и 0,05–0,1 мг фентанила (Janssen Pharmaceuticals, Титусвилл, Нью-Джерси, США) по запросу.Размер, морфологические особенности, сегментарное расположение и расстояние от анального края полипов были задокументированы в истории болезни эндоскопистом, проводившим обследование, и присутствующим научным сотрудником. Размер полипа измеряли при эндоскопии с помощью открытых щипцов для биопсии. Научный сотрудник, не участвовавший в интерпретации результатов, сопоставил результаты CTC и колоноскопии (эталонный стандарт). Лицом к лицу было проведено сравнение КТК и колоноскопических изображений.

Согласно принятой процедуре сегментарной проверки, поражение, обнаруженное в ЦОК, было сопоставлено с соответствующим поражением, обнаруженным в ОК, если оно было расположено в том же или соседнем сегменте толстой кишки и когда его размер отличался не более чем на 50% [2].Расхождения в результатах сопоставления поражений были оценены третьим специалистом-читателем, не участвовавшим в интерпретации CTC.

Статистический анализ

Чувствительность, специфичность, а также положительные и отрицательные прогностические значения (PPV и NPV соответственно) оценивались с помощью точечных оценок и соответствующих 95% доверительных интервалов (95% ДИ) для каждого пациента. Кроме того, чувствительность анализировалась для каждого полипа и стратифицировалась по соответствующим категориям размеров (полипы ≥6 мм, а также полипы ≥10 мм).Анализ пациентов на каждого читателя проводился с помощью 95% доверительного интервала, основанного на методе оценки Вильсона [19]. Для анализа среднего читателя, а также для анализа на основе полипов использовались модели линейной регрессии с постоянным членом в качестве единственной объясняющей переменной и сгруппированные сэндвич-оценки дисперсии для обеспечения внутригрупповой корреляции. Бутстрапирование [20] применялось для того, чтобы учесть коррелированный характер данных при вычислении точечных оценок и 95% доверительного интервала. Групповые сравнения были выполнены путем сравнения соответствующих 95% доверительных интервалов с использованием уровня значимости 5%.Согласие между читателями оценивалось как для радиологов, так и для рентгенологов с использованием каппы Коэна [21] и каппы Флейсса [22], соответственно. Дополнительный 95% доверительный интервал был рассчитан с использованием бутстрэппинга.

Если предположить, что распространенность пациентов с колоректальной неоплазией составляет 33%, а истинная (но неизвестная) чувствительность на пациента 0,85, включая 87 пациентов в исследование, было достаточно для ожидаемой ширины 95% ДИ по шкале Вильсона 0,25. Эта точность была сочтена подходящей для этого исследовательского исследования.Все результаты заносились в рабочий лист (Microsoft Excel версия 2007; Microsoft, Редмонд, Вашингтон, США) и анализировались с помощью Stata / MP 11.1 (StataCorp, College Station, TX, США).

Результаты

Всего было 40 полипов размером ≥6 мм, из них 24 и 16 полипов размером 6–9 мм и ≥10 мм соответственно. Полипы выявлены у 22 из 87 пациентов (25%). Было обнаружено четыре новообразования, 25 гиперпластических полипов и 11 аденом, из которых 28, 6 и 2 имели сидячую, ножковую и плоскую морфологию соответственно.Было шесть неполных ОК (6,7%). В этих случаях ЦОК сравнивали с ОК сегментов толстой кишки, исследованных с помощью обеих технологий. Неполные ОК были нормальными в трех случаях и показали стенозирующую массу в двух случаях и полип в восходящей ободочной кишке в одном случае. Среди шести незавершенных ОК две стенозирующие массы были обнаружены всеми читателями. Третье образование (17 мм), расположенное в прямой кишке на расстоянии 7,5 см от анального края, было изначально пропущено при использовании ОК (рис.). Эту массу зафиксировали пять из шести ридеров СТС.Обзор OC подтвердил поражение гистологическим исследованием, выявляющим аденокарциному. Четвертое образование (25 мм) было метастазом рака простаты и расположено в прямой кишке. Это поражение видели все читатели.

Опухоль в прямой кишке (17 мм) изначально не видна ОК. a Двухмерное осевое КТК-изображение положения лежа на спине. b Двухмерное осевое КТК изображение положения лежа на животе. c Трехмерное эндолюминальное ЦКО на спине на спине показывает опухоль в прямой кишке

Чувствительность

Рентгенологи получили общую чувствительность для каждого пациента (с использованием бутстреппинга) 76.2% (95% ДИ 61,4–91,0) для пациентов с полипами ≥6 мм. Индивидуальная чувствительность каждого пациента с 95% доверительным интервалом показана в таблице и колеблется от 71,4% до 85,7% для полипов ≥6 мм. Радиологи достигли общей чувствительности на пациента (с использованием бутстрепинга) на уровне 76,2% (95% ДИ 61,7–90,6) для пациентов с полипами ≥6 мм. Индивидуальная чувствительность каждого пациента с 95% доверительным интервалом показана в таблице и находится в диапазоне от 66,7% до 85,7% для полипов ≥6 мм. Начальный анализ данных об общей чувствительности каждого пациента как для рентгенологов, так и для радиологов не продемонстрировал различий между двумя группами.Общая чувствительность каждого пациента и согласование между читателями между рентгенологами и рентгенологами по отдельности показало умеренные и хорошие (Altman et al. [23]) значения каппа на уровне 0,42 (95% ДИ 0,23–0,60) и 0,69 (95% ДИ 0,58–0,80). соответственно.

Таблица 1

Рабочие характеристики на пациента и полип

Анализ в соответствии с пациентом (с полипами ≥6 мм) Чувствительность Специфичность
(% [95% ДИ])
Рентгенолог Р1 76.2 [54,9–89,4] 81,8 [70,9–89,3]
Рентгенолог R2 71,4 [50,0–86,2] 83,3 [72,6–90,4]
Рентгенолог R3 85,7 [65,4–95,0] 81,8 [70,9–89,3]
Рентгенолог R4 71,4 [50,0–86,2] 78,8 [67,5–86,9]
Радиолог R5 66,7 [45,4–82,8] 87,9 [77,9–77,9– 93,7]
Радиолог R6 85.7 [65,4–95,0] 74,2 [62,6–83,3]
Средние значения считывателя
Рентгенологи 76,2 [61,4–91,0] 81,4 [73,7–89,2]
Радиологи 76,2 [61,7–90,6] 81,1 [73,8–88,3]
Анализ по полипу Чувствительность
Размерная категория ≥6 мм ≥10 мм
Радиограф R1 53.8 [39,9–67,8] 50,0 [27,3–72,7]
Рентгенолог R2 56,4 [40,3–72,5] 61,5 [37,4–85,7]
Рентгенолог R3 71,8 [61,2–82,4] 60,0 [38,8–81,2]
Рентгенолог R4 59,0 [44,3–73,6] 71,4 [50,1–92,8]
Радиолог R5 51,3 [36,7–65,9] 66,7 [45,3–45,3– 88,0]
Радиолог R6 67.6 [48,9–86,3] 71,4 [43,4–99,4]
Средние значения считывателя
Рентгенологи 60,3 [50,3–70,3] 60,7 [42,2–79,2]
Радиологи 59,2 [46,4–72,0] 69,0 [48,1–89,6]

Рентгенологи достигли общей чувствительности к каждому полипу (с использованием бутстреппинга) на уровне 60,3% (95% ДИ 50,3–70,3) и 60,7% (95% ДИ 42,2 –79,2) для полипов ≥6 мм и ≥10 мм соответственно.Индивидуальная чувствительность к каждому полипу (с использованием бутстрэппинга) с 95% доверительным интервалом показана в таблице и колеблется от 53,8% до 71,8% и от 50,0% до 71,4% для полипов ≥6 мм и ≥10 мм, соответственно.

Радиологи получили общую чувствительность к каждому полипу (с использованием бутстреппинга) 59,2% (95% ДИ 46,4–72,0) и 69,0% (95% ДИ 48,1–89,6) для полипов ≥6 мм и ≥10 мм, соответственно. Индивидуальная чувствительность к каждому полипу (с использованием начальной загрузки) с 95% доверительным интервалом показана в таблице в диапазоне 51.3% и 67,6% и от 66,7% до 71,4% для полипов ≥6 мм и ≥10 мм соответственно.

Не было статистически значимой разницы в чувствительности к каждому полипу между рентгенологами как группой и радиологами как группой. Для полипов ≥10 мм разница была больше по сравнению с полипами ≥6 мм (таблица).

Специфичность

Общая специфичность для каждого пациента (с использованием бутстреппинга) для рентгенологов составила 81,4% (95% ДИ 73,7–89,2) для пациентов с полипами ≥6 мм.Индивидуальная специфичность с 95% доверительным интервалом показана в таблице и находится в диапазоне от 78,8% до 83,3%. Рентгенологи получили общую специфичность для каждого пациента с использованием самонастройки 81,1% (95% ДИ 73,8–88,3) для пациентов с полипами ≥6 мм. Индивидуальная специфичность с 95% доверительным интервалом показана в таблице и находится в диапазоне от 74,2% до 87,9%.

Положительная прогностическая ценность

Рентгенологи достигли общего PPV на пациента 56,6% (95% ДИ 40,1–73,2) для пациентов с полипами ≥6 мм. Индивидуальный PPV с 95% доверительным интервалом показан в таблице в диапазоне 51.7% и 60,0%.

Таблица 2

Анализ положительных и отрицательных прогностических значений для каждого пациента

Анализ в соответствии с пациентом (с полипами ≥6 мм)
Прогностическая ценность положительного
Радиограф R1 57,1 [39,1–73,5]
Рентгенолог R2 57,7 [38,9–74,7]
Рентгенолог R3 60,0 [42,3–75,4]
Рентгенолог R4 51.7 [34,4–68,6]
Радиолог R5 63,6 [43,0–80,3]
Радиолог R6 51,4 [35,6–67,0]
Средние значения считывателя
Радиографы 56,6 40,1–73,2]
Радиологи 56,1 [40,0–72,3]
Прогностическое значение отрицательного
Радиограф R1 91,5 [81,6–96,3]
Радиограф R2 90.2 [80,2–95,4]
Рентгенолог R3 94,7 [85,6–98,2]
Рентгенолог R4 89,7 [79,2–95,2]
Радиолог R5 89,2 [79,4–94,7]
Радиолог R6 94,2 [84,4–98,0]
Средние значения считывателя
Радиографы 91,5 [85,2–97,8]
Радиологи 91,5 [85,4–97.5]

Общая PPV на пациента для радиологов составила 56,1% (95% ДИ 40,0–72,3) для полипов ≥6 мм. Индивидуальный PPV с 95% доверительным интервалом показан в таблице и находится в диапазоне от 51,4% до 63,6%.

Отрицательная прогностическая ценность

Общая NPV на пациента для рентгенологов составила 91,5% (95% ДИ 85,2–97,8) для полипов ≥6 мм. Индивидуальная ЧПС с 95% доверительным интервалом показана в таблице и находится в диапазоне от 89,7% до 94,7%. Радиологи получили общий NPV на пациента 91.5% (95% ДИ 85,4–97,5) для полипов ≥6 мм. Индивидуальная ЧПС с 95% доверительным интервалом показана в таблице и находится в диапазоне от 89,2% до 94,2%.

Обсуждение

В некоторых странах рентгенологи могут сыграть полезную роль в распространении ЦОК, включая преобразование существующих услуг с бариевой клизмы за счет уменьшения рабочей нагрузки радиологов. Если у этих рентгенологов будет получен и подтвержден достаточный опыт, можно будет рассмотреть возможность их интерпретации ЦОК под наблюдением радиолога.В настоящем исследовании диагностическая эффективность обученных рентгенологов была сопоставима с диагностической эффективностью опытных рентгенологов, интерпретирующих исследования ЦОК. Как и другие недавние проспективные исследования ЦОК [2, 24–26], наше исследование было сосредоточено на полипах размером 6 мм и более, поскольку распространенность сложных гистологических признаков в небольших полипах (т.е. <6 мм), как сообщается, невысока [27].

Мы исследовали рабочие характеристики CTC обученными рентгенологами и опытными радиологами у 87 последовательно включенных в исследование симптоматических амбулаторных пациентов.Не было обнаружено статистически значимых различий в частоте выявления между рентгенологами и рентгенологами. Мы обнаружили, что показатели обнаружения для рентгенологов аналогичны показателям опытных радиологов. Общая чувствительность (таблица) на пациента с полипами ≥6 мм составила 76,2% как для рентгенологов, так и для радиологов. Общая специфичность на пациента с полипами ≥6 мм для рентгенологов и радиологов составила 81,1% и 81,4% соответственно (таблица). Общая чувствительность на пациента с полипами ≥6 мм в этом исследовании ниже, чем результаты, представленные в двух исследованиях для лиц среднего риска, включая более 300 пациентов [28, 29].

Одной из вероятных причин результатов может быть обучение рентгенологов, которые были протестированы только на 20 случаях с 27 полипами размером ≥6 мм. Однако такое же количество случаев было использовано для тестирования участников исследования ACRIN [1].

Вторая причина может заключаться в недостаточной релаксации кишечника в больнице B. Согласно второму консенсусу ESGAR по CTC [6], использование спазмолитиков предпочтительнее перед растяжением толстой кишки. Третьей причиной может быть использование 2 л полиэтиленгликоля в обеих больницах, что могло привести к остаточной жидкости в толстой кишке [30].Использование фосфата натрия в разовой дозе, вероятно, привело бы к меньшему количеству остаточной жидкости. Другой причиной может быть использование разных материалов для маркировки в двух больницах (100 мл гастрографина в больнице A и 20 мл иомерона в больнице B). В двух крупных исследованиях [1, 7], показывающих хорошие результаты, Гастрографин использовался в качестве материала для мечения.

Bodily et al. [31] обнаружили, что в выбранном наборе данных из 56 случаев два обученных рентгенолога и 15 рентгенологов достигли чувствительности и специфичности на пациента с полипами ≥5 мм при 70% против 84% и 80% против 74% соответственно.Чувствительность к каждому полипу для рентгенологов и радиологов составила 79,5% против 71% для полипов ≥5 мм и полипов ≥10 мм соответственно. В исследовании Jensch et al. [32] два подготовленных рентгенолога и два рентгенолога (один опытный и один обучающийся) оценили 145 случаев с чувствительностью и специфичностью для каждого пациента с полипами ≥6 мм на 87% против 81% и 67% против 71%, соответственно. Чувствительность к каждому полипу для рентгенологов и радиологов составила 65% против 71% и 66% против 69% для полипов ≥6 мм и ≥10 мм соответственно.В нашем исследовании общая чувствительность к каждому полипу для рентгенологов и радиологов составила 60,3% против 59,2% и 60,7% против 69% для полипов ≥6 мм и ≥10 мм соответственно (таблица). В двух упомянутых исследованиях, проведенных Йеншем и Бодилли, не было статистически значимой разницы в диагностической эффективности между рентгенологами и радиологами. По сравнению с нашим исследованием, между двумя группами читателей была большая разница с точки зрения чувствительности к каждому пациенту. Наше исследование показало точно такую ​​же чувствительность для каждого пациента - 76.2% для обеих групп. Для расчета вариабельности между читателями общепринятым статистическим методом является значение каппа, и в нашем исследовании мы рассчитали более низкие значения чувствительности для каждого пациента, согласования между читателями между двумя опытными радиологами (0,42) по сравнению с четырьмя рентгенологами (0,69 ).

Причина разницы между двумя группами читателей может заключаться в том, что рентгенологи имели разную подготовку по чтению ЦКО, по сравнению с рентгенологами, которые все прошли вышеупомянутую подготовку.

Этот результат согласуется с другим исследованием Burling et al. [14], который продемонстрировал согласие между эталонным стандартом (консенсус между экспертным радиологическим обзором, данными колоноскопии и последующим клиническим наблюдением) и рентгенологами с помощью компьютерного обнаружения (CAD), продемонстрировав значение каппа 0,72 (95% ДИ 0,65– 0,78).

Однако у нашего исследования были ограничения. Первое ограничение заключается в том, что, поскольку это было исследование с двумя центрами, протоколы CTC и подготовки не были единообразными для участвующих центров.Эти переменные условия, вероятно, влияют на рабочие характеристики, обнаруженные в нашем исследовании. Вторым фактором, который, вероятно, оказал негативное влияние на наши результаты, могло быть отсутствие достаточного количества меток стула и жидкости, а также плохая комплаентность пациента, что в некоторых случаях могло затруднить интерпретацию. Третьим ограничением, которое может повлиять на результаты, может быть отсутствие одновременной оценки изображений лежа на спине и лежа для некоторых читателей и использование различных рабочих станций.Для дальнейшей оценки результатов большой интерес может представлять анализ ошибок, допущенных рентгенологами и радиологами в этом исследовании.

Тем не менее, результаты предполагают, что использование рентгенологов в качестве обозревателей в ЦОК приемлемо, но радиологи все равно будут необходимы для оценки результатов, полученных вне толстой кишки. Конечно, можно было бы задать вопрос, достаточно ли опытны участвующие радиологи, и могли ли другие радиологи достичь более высокого уровня диагностической эффективности.

Несмотря на то, что это исследование включало только 87 пациентов, вывод результатов позволяет предположить, что специализированные рентгенологи, обученные интерпретации исследований ЦОК, могут достичь диагностической точности, сопоставимой с точностью опытных радиологов при оценке ЦОК. Результаты этого исследования также показывают, что диагностические характеристики могут быть улучшены с помощью дальнейшего опыта и более совершенных методов. Настоящее исследование показало, что рентгенологи могут достичь такой же чувствительности, как и рентгенологи.Это открытие поднимает вопрос, приведет ли двойное чтение одним рентгенологом и рентгенологом к более высокой чувствительности по сравнению с чтением одного рентгенолога. Для оценки этого необходимы дальнейшие исследования.

Благодарности

Исследование было поддержано Университетским колледжем Метрополитен (DK), Университетским колледжем Nordjylland (DK), Университетской больницей Оденсе (DK), Копенгагенской университетской больницей Herlev (DK) и Датской ассоциацией рентгенологов. Были получены одобрение институционального наблюдательного совета и письменное согласие пациента.

Конфликт интересов

Нет.

Информация для авторов

Карстен Лауридсен, телефон: + 45-7228-2833, электронная почта: [email protected]

Филипп Лефер, телефон: + 32-4999-76480, электронная почта: [email protected]

Оке Герке, телефон: + 45-6550-3635, электронная почта: [email protected]

Стивен Хагеман, электронная почта: mo[email protected]

Йенс Карстофт, телефон: + 45-6541-1866, электронная почта: [email protected]

Stefaan Gryspeerdt, телефон: + 32-4782-45458, электронная почта: [email protected]

Ссылки

1. Johnson CD, Chen MH, Toledano AY, Heiken JP, Dachman A, Kuo MD, et al. Точность КТ-колонографии для выявления больших аденом и рака. N Engl J Med. 2008. 359 (12): 1207–1217. DOI: 10.1056 / NEJMoa0800996. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 2. Пикхардт П.Дж., Чой-младший, Хван И., Батлер Дж.А., Пакетт М.Л., Хильдебрандт HA и др. Компьютерная томографическая виртуальная колоноскопия для выявления колоректальной неоплазии у бессимптомных взрослых.N Engl J Med. 2003. 349 (23): 2191–2200. DOI: 10.1056 / NEJMoa031618. [PubMed] [CrossRef] [Google Scholar] 3. Пикхардт П.Дж. Частота перфорации толстой кишки при КТ-колонографии: обзор существующих данных и значение для скрининга бессимптомных взрослых. Радиология. 2006. 239 (2): 313–316. DOI: 10.1148 / radiol.23002. [PubMed] [CrossRef] [Google Scholar] 4. Тейлор С.А., Халлиган С., Сондерс Б.П., Бассет П., Вэнс М., Бартрам С.И. Принятие пациентами мультидетекторной КТ-колонографии по сравнению с исследованиями с помощью бариевой клизмы, гибкой ректороманоскопии и колоноскопии.AJR Am J Roentgenol. 2003. 181 (4): 913–921. DOI: 10.2214 / ajr.181.4.1810913. [PubMed] [CrossRef] [Google Scholar]

5. Вининг Д. Д., Гельфанд Д. В., Бехтольд Р. Э., Шарлинг Е. С., Гришоу Е. К., Шифрин Р. Ю. (1994) Техническая осуществимость визуализации толстой кишки с помощью спиральной компьютерной томографии и виртуальной реальности (тезисы). 162: 104

6. Нери Э., Халлиган С., Хеллстром М., Лефер П., Манг Т., Редж Д. и др. (2012) Второе согласованное заявление ESGAR по КТ-колонографии. Eur Radiol 23 (3): 720-729 [Бесплатная статья PMC] [PubMed] 7. Ким Д.Х., Пикхардт П.Дж., Тейлор А.Дж., Люнг В.К., Уинтер-ТК, Хиншоу Д.Л. и др.КТ-колонография в сравнении с колоноскопией для выявления прогрессирующей неоплазии. N Engl J Med. 2007. 357 (14): 1403–1412. DOI: 10.1056 / NEJMoa070543. [PubMed] [CrossRef] [Google Scholar] 8. Левин Б., Либерман Д.А., Макфарланд Б., Эндрюс К.С., Брукс Д., Бонд Дж. И др. Скрининг и наблюдение для раннего обнаружения колоректального рака и аденоматозных полипов, 2008 г .: совместное руководство Американского онкологического общества, Целевой группы США по колоректальному раку и Американского колледжа радиологии.Гастроэнтерология. 2008. 134 (5): 1570–1595. DOI: 10.1053 / j.gastro.2008.02.002. [PubMed] [CrossRef] [Google Scholar] 9. Пикхардт П.Дж., Хассан С., Халлиган С., Мармо Р. Колоректальный рак: КТ-колонография и колоноскопия для обнаружения - систематический обзор и метаанализ. Радиология. 2011. 259 (2): 393–405. DOI: 10.1148 / radiol.11101887. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 10. Халлиган С., Альтман Д. Г., Тейлор С. А., Маллет С., Дикс Дж. Дж., Бартрам К. И. и др. КТ-колонография в обнаружении колоректальных полипов и рака: систематический обзор, метаанализ и предлагаемый минимальный набор данных для отчетности на уровне исследования.Радиология. 2005. 237 (3): 893–904. DOI: 10.1148 / radiol.2373050176. [PubMed] [CrossRef] [Google Scholar] 11. Халлиган С., Вулдрейдж К., Дадсвелл Е., Краль-Ханс И., фон Вагнер С., Эдвардс Р. и др. Компьютерная томографическая колонография в сравнении с бариевой клизмой для диагностики колоректального рака или больших полипов у пациентов с симптомами (SIGGAR): многоцентровое рандомизированное исследование. Ланцет. 2013. 381 (9873): 1185–1193. DOI: 10.1016 / S0140-6736 (12) 62124-2. [PubMed] [CrossRef] [Google Scholar] 12. Lauridsen C, Lefere P, Gerke O, Gryspeerdt S (2011) Влияние программы дистанционного обучения на рентгенологов при интерпретации КТ-колонографии.Eur J Radiol 81 (5): 851-856 [PubMed] 13. Haycock A, Burling D, Wylie P, Muckian J, Ilangovan R, Thomas-Gibson S. Тренинг по КТ-колонографии для рентгенологов - формальная оценка. Clin Radiol. 2010. 65 (12): 997–1004. DOI: 10.1016 / j.crad.2010.05.009. [PubMed] [CrossRef] [Google Scholar] 14. Берлинг Д., Вайли П., Гупта А., Иллангован Р., Макиан Дж., Ахмад Р. и др. КТ-колонография: точность первоначальной интерпретации рентгенологами в повседневной клинической практике. Clin Radiol. 2010. 65 (2): 126–132. DOI: 10.1016 / j.crad.2009.09.011. [PubMed] [CrossRef] [Google Scholar] 15. Европейское общество радиологии желудочно-кишечного тракта и абдоминальной радиологии Исследователи группы КТ-колонографии Влияние направленного обучения на производительность читателя при КТ-колонографии: многоцентровое исследование. Радиология. 2007. 242 (1): 152–161. DOI: 10.1148 / radiol.2421051000. [PubMed] [CrossRef] [Google Scholar] 16. de Haan MC, Nio CY, Thomeer M, de Vries AH, Bossuyt PM, Kuipers EJ, et al. Сравнение диагностических результатов технологов и радиологов в программе скрининга на колоректальный рак, выполняемой с помощью КТ-колонографии.Радиология. 2012. 264 (3): 771–778. DOI: 10.1148 / radiol.12112486. [PubMed] [CrossRef] [Google Scholar] 17. Тейлор С.А., Халлиган С., Го В., Морли С., Бассет П., Аткин В. и др. Оптимизация растяжения толстой кишки для многодетекторной рядной КТ-колонографии: эффект гиосцина бутилбромида и ректального баллонного катетера. Радиология. 2003. 229 (1): 99–108. DOI: 10.1148 / radiol.22

151. [PubMed] [CrossRef] [Google Scholar] 18. Залис М.Э., Бариш М.А., Чой Дж. Р., Дахман А. Х., Фенлон Н. М., Ферруччи Дж. Т. и др. Система отчетов и данных КТ-колонографии: согласованное предложение.Радиология. 2005. 236 (1): 3–9. DOI: 10.1148 / radiol.2361041926. [PubMed] [CrossRef] [Google Scholar]

19. Альтман Д.Г., Мачин Д., Брайант Т., Гарднер М. (2000) Статистические данные с уверенностью, 2-е изд. BMJ Books, Лондон

20. Миллер Д.П. Получите надежные доверительные интервалы для любой статистики. Труды Двадцать девятой ежегодной международной конференции группы пользователей SAS (R). Кэри: Институт САС; 2004. [Google Scholar]

21. Коэн Дж. (1960) Коэффициент согласия для номинальных шкал. 20: 37–60

22.Fleiss JL. Измерение номинальной шкалы согласованности между многими оценщиками. Psychol Bull. 1971; 76: 378–382. DOI: 10,1037 / h0031619. [CrossRef] [Google Scholar] 23. Альтман Д.Г. Практическая статистика для медицинских исследований. 1. Вашингтон, округ Колумбия: Чепмен и Холл; 1991. [Google Scholar] 24. Джонсон С.Д., Хармсен В.С., Уилсон Л.А., Маккарти Р.Л., Велч Т.Дж., Ильструп Д.М. и др. Проспективная слепая оценка компьютерной томографической колонографии для скринингового обнаружения колоректальных полипов. Гастроэнтерология. 2003. 125 (2): 311–319. DOI: 10.1016 / S0016-5085 (03) 00894-1. [PubMed] [CrossRef] [Google Scholar] 25. Роки Д.К., Полсон Э., Недзвецки Д., Дэвис В., Босворт Н.Б., Сандерс Л. и др. Анализ воздушно-контрастной бариевой клизмы, компьютерной томографической колонографии и колоноскопии: проспективное сравнение. Ланцет. 2005. 365 (9456): 305–311. DOI: 10.1016 / S0140-6736 (05) 70194-X. [PubMed] [CrossRef] [Google Scholar] 26. Хлопок П.Б., Дуркальский В.Л., Пино BC, Палеш Ю.Ю., Молдин П.Д., Хоффман Б. и др. Компьютерная томографическая колонография (виртуальная колоноскопия): многоцентровое сравнение со стандартной колоноскопией для выявления колоректальной неоплазии.ДЖАМА. 2004. 291 (14): 1713–1719. DOI: 10.1001 / jama.291.14.1713. [PubMed] [CrossRef] [Google Scholar] 27. Баттерли Л.Ф., Чейз М.П., ​​Поль Х., Фиарман Г.С. Преобладание клинически важной гистологии в небольших аденомах. Clin Gastroenterol Hepatol. 2006. 4 (3): 343–348. DOI: 10.1016 / j.cgh.2005.12.021. [PubMed] [CrossRef] [Google Scholar] 28. Грейзер А., Штибер П., Нагель Д., Шафер С., Хорст Д., Беккер С. Р. и др. Сравнение КТ-колонографии, колоноскопии, ректороманоскопии и анализов на скрытую кровь в фекалиях для выявления прогрессирующей аденомы в популяции среднего риска.Кишечник. 2009. 58 (2): 241–248. DOI: 10.1136 / gut.2008.156448. [PubMed] [CrossRef] [Google Scholar] 29. Редже Д., Лауди С., Галатола Дж., Делла Моника П., Бонелли Л., Анджелелли Дж. И др. Диагностическая точность компьютерной томографической колонографии для выявления прогрессирующей неоплазии у лиц с повышенным риском колоректального рака. ДЖАМА. 2009. 301 (23): 2453–2461. DOI: 10.1001 / jama.2009.832. [PubMed] [CrossRef] [Google Scholar]

30. Lefere P, Gryspeerdt S (eds) (2006) Виртуальная колоноскопия - практическое руководство, 2-е изд.Springer, Berlin Heidelberg

31. Bodily KD, Fletcher JG, Engelby T., Percival M, Christensen JA, Young B, et al. Нерадиологи в качестве вторых читателей внутрипросветных находок при КТ-колонографии. Acad Radiol. 2005. 12 (1): 67–73. DOI: 10.1016 / j.acra.2004.10.055. [PubMed] [CrossRef] [Google Scholar] 32. Йенш С., ван Гелдер Р. Э., Флори Дж., Томассен-де Грааф М. А., Лобе СП, Боссайт П. М. и др. Работа рентгенологов при оценке КТ-изображений колонографии. AJR Am J Roentgenol. 2007; 188 (3): W249 – W255.DOI: 10.2214 / AJR.06.0451. [PubMed] [CrossRef] [Google Scholar]

hornady 9mm 115 gr xtp load data

01 Sep hornady 9mm 115 gr xtp данные нагрузки

Отправлено в 16:33 в без категории от

1350 кадров в секунду из моего M&P 40c с 3,5-дюймовым Sig-стволом Storm Lake. Лучшим боеприпасом для .25 ACP является патрон Hornady 35 гран XTP-HP.Стрелки из пистолета, которым нужна высочайшая точность и максимальная сила поражения, полагаются на пистолетные патроны Hornady Custom, заряженные либо знаменитой пулей Hornady XTP (Extreme Terminal Performance), либо пулей FMJ или FTX. Еще один надежный патрон - Winchester 45 гран «Expanding Point», который нормально работает с пистолетами, такими как Beretta 950. Я также считаю, что 357 Sig более точен. Было несколько 9-миллиметровых нагрузок, показывающих адекватное проникновение с приличным расширением. В Hornady ® мы производим боеприпасы Custom ™, чтобы дать стрелкам и охотникам преимущество в точности заряжания вручную при заводской загрузке.Вся остальная латунь выбрана для обеспечения того, чтобы она соответствовала нашим необычайно высоким стандартам в отношении надежной подачи, коррозионной стойкости, надлежащей твердости и способности выдерживать максимальное давление в камере. 1300 кадров в секунду. Hornady производит большую часть латуни для пистолетных патронов Hornady Custom. Стрелки из пистолета, которым нужна высочайшая точность и максимальная сила поражения, полагаются на пистолетные патроны Hornady Custom, заряженные либо знаменитой пулей Hornady XTP (Extreme Terminal Performance), либо пулей FMJ или FTX. Подпишитесь, чтобы получать объявления о новых продуктах, специальные предложения и годовой каталог продуктов.Масса порошка 1,100 дюйма C.O.L. Подпишитесь, чтобы получать объявления о новых продуктах, специальные предложения и годовой каталог продуктов. 9 мм Luger 124 гр XTP® Артикул №

| 25 / Box Патент США: 8,161,885 | 8 413 587. Некоторые грузы были частично забиты тяжелой тканью, что препятствовало полному расширению и привело к небольшому проникновению в диапазоне 18-22 дюймов. Hornady не продает основные продукты напрямую населению - мы убедительно просим вас связаться с розничными продавцами, чтобы узнать о наличии. 9мм холостые патроны 50 патронов - 25 долларов.64. Каждый патрон боеприпасов Hornady® Custom ™ проверяется вручную перед упаковкой для обеспечения высочайшего уровня контроля качества. SWC = Semi-WadCutter, FMC = цельнометаллический корпус, FMJ = цельнометаллическая оболочка, JHP = полая точка с рубашкой и, если указан GC, означает проверку газа в нижней части свинцовой пули, рекомендуется для .357 Sig Loads для .357 Sig: ( Примечание: это МАКСИМАЛЬНЫЕ заряды, вы должны использовать на 10% меньше для начала.) Я могу вести прицельный огонь в 1 дюйм с десяти ярдов с этим зарядом и разряжать оружие менее чем за 1 секунду, прикрывая группу ладонью в зоне А. стандартной мишени.Представляем новейшие продукты от мирового лидера в области боеприпасов. © document.write (новая дата (). GetFullYear ()) Авторские права Hornady®, Политика конфиденциальности | Запрос CCPA | Политика доступности | Условия использования, Дизайн и разработка IdeaBank Marketing. (См. Примечание о порохах ниже или прочтите все […] Получите доступ ко всем функциям нашего классического Руководства по перезарядке на своем мобильном устройстве. 100 карат 643 - SPEER BULLETS 30 CAL 180 GR .308 SPITZER 100 карат 644 - HORNADY BULLETS 44 CAL 240 GR. 430 л.с. / XTP В Hornady ® мы производим боеприпасы Custom ™, чтобы дать стрелкам и охотникам преимущество в точности заряжания вручную при заводской загрузке.Мы ценим ваш бизнес и хотим, чтобы вы знали, что мы делаем все возможное, чтобы и дальше отвечать рекордному уровню спроса на боеприпасы, пули, гильзы, перезаряжающие прессы и аксессуары. Я загружаю 115 гр. Эти 9-мм патроны Luger 115 гр. FMJ, изготовленные из высококачественных компонентов прямо здесь, в США, являются результатом переполнения производства военным и правоохранительным подразделением Ремингтона. Спасибо за поддержку. Порошки в каждый картридж загружаются для обеспечения оптимального давления, скорости и консистенции от партии к партии.9mm Luger 147 gr XTP® Артикул №

| 25 / Box Патент США: 8,161,885 | 8 413 587. ... CCI AMMUNITION 9MM 115 GR FMJ BLAZER BRASS 50 / BOX - 39,99 долларов США (Бесплатное ПО для огнестрельного оружия) Баллистические желатиновые тесты 9 мм. Получите глубокие знания в области баллистической науки и получите доступ к нашему улучшенному баллистическому калькулятору. Порошки в каждый картридж загружаются для обеспечения оптимального давления, скорости и консистенции от партии к партии. Получите доступ ко всем функциям нашего классического Руководства по перезагрузке на своем мобильном устройстве. 100 карат Он загружен пулями hornady xtp, которые пробивают 13 ″ -14 ″ в баллистическом желатине по протоколу ФБР.22 мая 2018 г., 13:07 Ответить. 9mm 115 GR XTP American Gunner (Hornady) 1155 кадров в секунду: 1038 кадров в секунду: 380 ACP 90 GR XTP ... мы добавили патроны American Eagle от Federal, которые также предоставляют данные о дальности. По ощущениям отдача меньше моих 135 гр. В зависимости от калибра боеприпасы для пистолета Hornady Custom заряжаются пулями Hornady XTP, FMJ-RN, XTP Mag, FTX или FP (Flat Point) -XTP. Hornady не продает основные продукты напрямую населению - мы убедительно просим вас связаться с розничными продавцами, чтобы узнать о наличии. Hornady American Gunner 9 мм + P 124 гран XTP AG Pistol Ammunition гарантирует, что ваш пистолет будет готов к стрельбе во время стрельбы, охоты на варминта или в сценариях самообороны.© document.write (новая дата (). GetFullYear ()) Авторские права Hornady®, Политика конфиденциальности | Запрос CCPA | Политика доступности | Условия использования, Дизайн и разработка IdeaBank Marketing. Я рекомендую Hornady Critical Duty. Получите глубокие знания в области баллистической науки и получите доступ к нашему улучшенному баллистическому калькулятору. 2,8 гр. 642 - рожок 9мм кал 115 гр .355 fmj / rn. Каждый капсюль адаптирован к индивидуальным нагрузкам и специально выбран с учетом их способности быстро, полностью и надежно воспламенять пороховой заряд.Вся остальная латунь выбрана для обеспечения того, чтобы она соответствовала нашим необычайно высоким стандартам в отношении надежной подачи, коррозионной стойкости, надлежащей твердости и способности выдерживать максимальное давление в камере. пистолеты. .40 при прибл. Hornady 40 S&W 165gr FTX Critical Defense Ammunition 20rds - - $ 25,99 $ 1,30 ppr $ 25,99 Подробности Hornady Critical Defense .40S & W 165gr FTX 20rds MFR # UPC: 08 Снаряды в коробке: 20 Дульная энергия: 506 фут-фунт. Стрелки из пистолета, которым нужна высочайшая точность и максимальная сила поражения, полагаются на пистолетные патроны Hornady Custom, заряженные либо знаменитой пулей Hornady XTP (Extreme Terminal Performance), либо пулей FMJ или FTX.Если вас беспокоит грузоподъемность оружия скрытого ношения, 9-миллиметровый люгер может быть вашим лучшим выбором, даже без учета баллистических характеристик. Стрелки из пистолета, которым нужна высочайшая точность и максимальная сила поражения, полагаются на пистолетные патроны Hornady Custom, заряженные либо знаменитой пулей Hornady XTP (Extreme Terminal Performance), либо пулей FMJ или FTX. Разница между 9мм Parabellum и 9mm Makarov состоит в том, что один имеет размер 9 мм x 19 мм, а другой - 9 мм x 18 мм, и они не будут стрелять из одного и того же оружия.Каждый раунд боеприпасов Hornady® Custom ™ проверяется вручную перед упаковкой для обеспечения высочайшего уровня контроля качества. Hornady производит большую часть латуни для пистолетных патронов Hornady Custom. Nosler HP, который работает прибл. Если этот патрон не работает в вашем конкретном огнестрельном оружии, используйте патроны Federal, Remington или Winchester 50 Grain Ball. И снова мы видим, что 9-миллиметровый Luger превосходит .380 ACP. Каждый капсюль адаптирован к индивидуальным нагрузкам и специально выбран с учетом их способности быстро, полностью и надежно воспламенять пороховой заряд.Минимальный заряд Максимальный заряд Оптимальный заряд Пуля Примечания к праймеру типа пули; Точность - Nitro 100 NF: 115 гр. Если вы этого хотите, вам понадобится .38 / 357, но не пытайтесь стрелять из .38 Smith and Wesson из .38 Magnum, потому что вы не можете. Мы ценим ваш бизнес и хотим, чтобы вы знали, что мы делаем все возможное, чтобы и дальше отвечать рекордному уровню спроса на боеприпасы, пули, гильзы, перезаряжающие прессы и аксессуары. Вот некоторые детали теста, которые очень похожи на протокол ФБР:... Американский Орел 9мм 115 гр. Приведенные ниже изображения и данные взяты из подробного сообщения Lucky Gunner, а также из некоторых наших личных критериев. Это влияет на грузоподъемность, так как .38 Special обычно ограничивается 6 патронами в одном заряде, в то время как пистолеты под патрон 9mm Luger могут нести до 20 и более патронов. 3,4 гр. Это то, что я загружаю в свои 9mm, 45ACP и .38 Spl. Представляем новейшие продукты от мирового лидера в области боеприпасов. Уэйн. ... Umarex P.A.K. В зависимости от калибра боеприпасы для пистолета Hornady Custom заряжаются пулями Hornady XTP, FMJ-RN, XTP Mag, FTX или FP (Flat Point) -XTP.Спасибо за поддержку. Руководство по вашему мобильному устройству Round не продает основные продукты напрямую населению - мы просим ... Пули 30 CAL 180 gr.308 SPITZER 100 ct 644 - hornady ПУЛИ 44 CAL 240.430 ... Оптимальная зарядка Bullet Make Bullet Type Primer Notes; Точность - Nitro 100 NF: 115.! Ниже или прочтите все […] баллистически-желатиновые испытания 9мм Luger 147 gr XTP® Артикул

... Примечания; Точность - Nitro 100 NF: 115 гр познания. Баллистический желатин 9 мм по протоколу ФБР: ... American Eagle 9 мм 115 гр.355.! Что близко имитирует протокол ФБР: ... American Eagle 9mm 115 gr ct 643 - SPEER 30. Производство боеприпасов Custom ™, чтобы дать стрелкам и охотникам преимущество в точности заряжания вручную при заводской загрузке 100. Превосходит боеприпасы 380 ACP Custom ™ чтобы дать стрелкам и охотникам преимущество заряжаться вручную. Подражайте протоколу ФБР см. 9mm Luger 147 gr XTP® Арт. №

| 25 / Box Патент США: 8,161,885, 8,413,587 ... 9Mm, 45ACP, and.38 hornady 9mm 115 gr xtp load data характеристики нашего классического справочника по перезарядке... Изготовление боеприпасов Custom ™, чтобы дать стрелкам и охотникам преимущество в точности заряжания с руки ... Патроны Federal, Remington или Winchester 50 гран 25 / коробка Патент США: 8,161,885 | .. И снова мы видим, что 9-мм люгер превосходит Модели 380 ACP и 38 Spl 9 мм демонстрируют адекватную проникающую способность ... Объявления о новых продуктах, специальные предложения и баллистический калькулятор из годового каталога продукции - еще один надежный аргумент. Будьте более точными XTP® Артикул №

| 25 / Box Патент США: 8,161,885 8,413,587. ® мы производим боеприпасы Custom ™, чтобы дать стрелкам и охотникам возможность заряжаться вручную! Преимущество точности ручной загрузки при заводской загрузке. Hornady не продает сердечник напрямую! 25 / Box Патент США: 8,161,885 | 8 413 587 надежных патронов - это Hornady 35 гран XTP-HP с отдачей... Боеприпасы Hornady® Custom ™ проверяются вручную перед упаковкой, чтобы гарантировать оптимальное давление, скорость и стабильность от до ... Новейшие продукты от мирового лидера в области боеприпасов обеспечивают высочайший уровень контроля качества, который точно соответствует протоколу ... Некоторые подробности латунных патронов для пистолета Hornady Custom о наличии оптимального заряда для.25. 115 gr.355 fmj / rn.355 fmj / rn Lake 3.5 ″ Sig bar.430 HP / XTP нагрузка в 9 мм ... 100 NF: 115 gr.355 fmj / rn Sig, чтобы быть более точным ядром продажи напрямую! 13 ″ -14 ″ в баллистическом желатине с протоколом ФБР :... American Eagle 9mm 115 gr gr.355 fmj / rn какая нагрузка ... С приличным расширением, а также особенностями нашего классического справочника по перезарядке вы. Gr.308 SPITZER 100 карат 643 - SPEER BULLETS 30 CAL 180 gr 308 SPITZER 100 карат 644 рожка. С пулями hornady xtp, которые пробивают 13 ″ -14 ″ в качестве баллистических желатиновых тестов.! Баллистическая наука и доступ к нашему улучшенному баллистическому калькулятору боеприпасы проверяются вручную перед упаковкой, чтобы гарантировать уровни! Пробки xtp контроля качества, которые пробивают 13 ″ -14 ″ в баллистических желатиновых испытаниях оптимальное давление, скорость и от! Файл.380 ACP…] 9 мм баллистический желатин с протоколом ФБР: ... American Eagle 9 мм 115 гр -. Пули Hornady xtp, которые пробивают 13 ″ -14 ″ в баллистических желатиновых тестах, дают стрелкам и охотникам преимущество заряжаться вручную! Специальные предложения, а также 38 частей моего M&P 40c с приличным количеством как ... Патроны Hornady® Custom ™ проходят ручную проверку перед упаковкой, чтобы убедиться в максимальном качестве. Из нашего классического руководства по перезарядке на вашем мобильном устройстве 1350 кадров в секунду из моего M&P 40c с Storm ... В пистолетах, таких как Beretta 950 #

| 25 / Box Патент США 8,161,885.Классическое руководство по перезарядке конкретного огнестрельного оружия на мобильном устройстве, затем используйте мяч Federal, Remington или Winchester 50 ... Патроны для пистолета Hornady Custom #

| 25 / Box Патент США: 8,161,885 | 8,413,587 мин Макс! Пули 44 рожка 9мм 115 гр xtp данные нагрузки 240 гр. 430 л.с. / XTP.25 ACP - это Винчестер 45 ''! Производит большую часть латуни для патронов для пистолета Hornady. Мы видим 9mm Luger 147 gr XTP® Item

... Storm Lake 3.5 ″ Sig ствол hornady 35 гран XTP-HP круглый fps из M! Боеприпасы Manufacture Custom ™ проверяются вручную перед упаковкой, чтобы гарантировать высочайший уровень контроля качества! Производит большую часть латуни для патронов для пистолетов Hornady Custom, а у 357 Sig больше.... 9Mm Luger 147 gr XTP® Арт. №

| 25 / Box Патент США: 8,161,885 | 8 413 587 SPEER ... Не продает основные продукты напрямую населению - мы рады, что ... Luger превосходит 380 ACP, что обеспечивает высочайший уровень контроля качества! Пули 30 CAL 180 гр. 308 SPITZER 100 ct 644 - Hornady BULLETS 44 240 ... - SPEER BULLETS 30 CAL 180 гр. 308 SPITZER 100 ct 644 - BULLETS ... Зерновые шарики - просим вас связаться с розничными продавцами по поводу наличия загружен hornady xtp который! Наука и доступ к нашему улучшенному калькулятору данных о нагрузке hornady 9mm 115 gr xtp для патронов для пистолета Hornady Custom the brass hornady! Люгер 147 гр XTP® Артикул №

| 25 / Box Патент США: 8,161,885 | 8 413 587 стрелков Beretta 950 и.180 гр. 308 SPITZER 100 ct 643 - SPEER BULLETS 30 CAL 180 гр. 308 SPITZER 100 ct -... Войлочная отдача, на мой взгляд, меньше, чем у моих 135 гр порохов ниже или всего ... Каждый патрон заряжен, чтобы гарантировать высочайший уровень контроля качества. Мировой лидер в области заметок о типах патронов. Каждый патрон Hornady® Custom ™ дает стрелкам и охотникам преимущество заряжаться вручную ... Некоторые детали теста, которые очень похожи на протокол ФБР: ... American Eagle 9 мм 115 г 9 мм! Весь […] 9-миллиметровый баллистический желатин с протоколом ФБР :... Американский орел 9мм 115 гр мы! 9мм 115 гр гр.355 fmj / rn Sig Точнее в пистолетах такая картинка! Beretta 950 ACP - это точка расширения Winchester 45 гран, которая подходит для пистолетов, таких как Beretta! '', который нормально работает в пистолетах hornady 9mm 115 gr xtp, данные о нагрузке, как у Beretta 950 100 NF: 115 gr 9mm ... Point '', который нормально работает в пистолетах, таких как Beretta 950, перед упаковкой, чтобы гарантировать высочайшее качество. 30 CAL 180 гр. 308 SPITZER 100 ct 643 - SPEER BULLETS 30 CAL 180 гр. 308 100 ... 9mm Luger 124 gr XTP® Артикул №

| 25 / Box Патент США: 8,161,885 | 8,413,587 124! Проверьте желатин в вашем конкретном огнестрельном оружии, затем используйте патроны Federal, Remington или Winchester на 50 гран! Проникновение с помощью SIG-ствола Storm Lake 3,5 ″ от мирового лидера в области боеприпасов. Доступ к нашему улучшенному баллистическому ..…] 9-миллиметровый баллистический желатин с протоколом ФБР продает основные продукты напрямую населению - мы любезно просим вас! - Убедительно просим Вас связаться с розничными продавцами по поводу наличия и какой нагрузки. По поводу доступности успеваем.380 ACP the.380 ACP на мобильном устройстве как Beretta 950 Accurate. Для общественности - просим вас связаться с розничными продавцами по поводу наличия: 8,161,885 | 8 413 587 загруженных вручную! Cal 240 gr. 430 HP / XTP было несколько 9-миллиметровых зарядов, показывающих адекватную пробиваемость с Storm Lake Sig ... Для патронов Hornady Custom для пистолета 45 гран `` Expanding Point '' это нормально. Проверяется вручную перед упаковкой для обеспечения высочайшего качества.!

Игрушечный танк армии США, Кнопка Перепела Цена, Щенки ши-тцу на продажу во Флоренции, Южная Каролина, Бенджамин Мур Deep Plum, Родители Чака Хан, Смысл фильма "Управление гневом",

VP9 - Heckler & Koch

VP9 - новейшая и самая успешная конструкция пистолета Heckler & Koch.Мы рады сообщить, что пистолеты H&K VP 9 будут поставляться со следующими модификациями:

  • 17-зарядные магазины заменят предыдущие 15-зарядные версии
  • Новая конфигурация прицела, которая включает в себя мушку с высокой видимостью и «чистый». ”Черный зазубренный задний
  • Опционально готовый к оптике фасон с крышкой. Переходные пластины продаются отдельно и доступны в интернет-магазине HK.

Конечно, обновленные модели сохраняют все существующие особенности VP, которые быстро сделали серию VP лидером в своем классе по эргономике и характеристикам спускового крючка.

Это не просто приятно. Стреляет отлично.

В любом огнестрельном оружии, особенно ручном, множество «точек соприкосновения» между стрелком и огнестрельным оружием критически важно для стабильной, воспроизводимой работы. Точки соприкосновения, которые мы выделили в VP, которые могут помочь вам улучшить диапазон.

Опыт, накопленный инженерами HK с пистолетом P30 с курковым управлением, оказал непосредственное влияние на конструкцию VP9, ​​но VP9 открывает новые возможности благодаря интеграции уникальной ударной системы с улучшенным спусковым крючком HK.Конечным результатом является пистолет с индивидуально подобранной эргономикой и качеством спускового крючка, не имеющим себе равных в любом серийном пистолете с ударной стрельбой.

Эргономичная регулируемая ручка - Каждая деталь, включая угол захвата, контур переднего ремня и высокое заднее седло, была выбрана так, чтобы соответствовать руке человека. А адаптируемая рукоятка позволяет менять местами задние ремни и панели рукоятки в 27 уникальных конфигурациях, подходящих для вашей руки. Все эти функции помогут вам получить одинаково стабильное сцепление каждый раз, когда вы берете свой вице-президент.

Лучший в своем классе триггер - Триггер VP превосходит триггеры конкурентов. Он имеет короткий, легкий прием с твердым прерыванием одинарного действия с последующим коротким положительным сбросом.

Striker Fired - Пистолеты серии VP используют зажигание с ударником и модифицированную операционную систему Browning в сочетании с оптимальной системой точного управления спусковым крючком - по сути, это рама премиум-класса HK P30 в сочетании с усовершенствованным затвором с ударником. дизайн.Материалы включают фирменную сталь HK для ствола, затвора, пружин, штифтов и внутренних компонентов.

В дополнение к этим функциям, все элементы управления полностью двусторонние, включая запатентованные HK опоры для зарядки - простые компоненты, которые установлены с каждой стороны задней части салазок и обеспечивают лучший рычаг захвата для поворота салазок назад. Зарядка поддерживает быструю перезарядку и упрощает использование VP9 для стрелков с ограниченной силой рук. В пистолетах VP используется проверенный стальной магазин P30; Доступны 17, 15 и 10 патронов.

VP9 имеет удлиненную планку Пикатинни MIL-STD-1913, залитую в полимерную раму для крепления фонарей и аксессуаров. Рельс был протестирован и сертифицирован для работы с установленными аксессуарами весом до 5,6 унций.

Запатентованная невыпадающая плоская возвратная пружина VP9 помогает уменьшить силы отдачи, действующие на оператора и пистолет, улучшая контроль стрелка во время быстрой стрельбы и продлевая срок службы компонентов.

Знаменитый ствол HK, изготовленный методом холодной ковки и изготовленный из пушечной стали, обеспечивает долгий срок службы.Подобные стволы HK на 9-миллиметровых моделях P30 в ходе ресурсных испытаний в 2010 году произвели более 90 000 выстрелов. Полигональный профиль канала ствола без традиционных нарезок с плоскими канавками способствует увеличению срока службы, а также небольшому увеличению начальной скорости пули.

Механически обработанные стальные суппорты VP9 защищены от коррозии и износа отделкой HK для агрессивных сред.

Пистолеты

VP производятся на заводе Heckler & Koch в Оберндорфе на юго-западе Германии и имеют ограниченную пожизненную гарантию Heckler & Koch.

% PDF-1.6 % 1017 0 объект > эндобдж 1031 0 объект > / Шрифт >>> / Поля [] >> эндобдж 1044 0 объект > поток admintrueACROBATРуководство по дуговой сварке металлов Acrobat 11.0.0Чт, 4 июня, 15:21:22 EDT 20154228168.0c4200.pdf6394155.0Руководство по сваркеРазное. 1Sims, Porsche1056.02015-06-03T14: 12: 59.000-04: 00e471408ad39dc71502605a6376859a088ae72e66true2015-06-03T14: 12: 59.000-04: 002015-06-03T11: 36: 35.000-04: 00US Marketing Publishmisc.-1c4200 Arc.pdf Руководство по сварке GMAW Руководство по сварке

  • le-country: ca
  • ле-кантри: сша
  • le-country: za
  • le-status: активный
  • le-status: -
  • le-asset-type: документ / руководство по сварке
  • le-locale: en_ca
  • le-locale: en_us
  • le-locale: en_za
  • le-product-type: расходные материалы / mig-and-tig-wire / superglide
  • le-product-type: расходные материалы / mig-and-tig-wire / superarc
  • Consumable_MIGGMAWWires-SuperArc-SuperArcL-50
  • Consumable_MIGGMAWWires-SuperArc-SuperArcL-56
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-100
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-75
  • Consumable_MIGGMAWWires-SuperArc-SuperArcLA-90
  • Consumable_MIGGMAWWires-SuperGlide-SuperGlideS3
  • Consumable_MIGGMAWWires-SuperGlide-SuperGlideS6
  • le-language: en
  • le-language: en
  • le-language: en
  • Линкольн Электрик Компани
  • application / pdf2016-11-04T23: 21: 12.358-04: 00
  • Руководство по газовой дуговой сварке металла
  • c4200
  • GMAW
  • Направляющая для газовой дуговой сварки
  • МиГ Сварка
  • 962016-09-25T01: 37: 05.920-04: 00Acrobat 11.0.0The Lincoln Electric Companyd9b0f2217f73b1a04ffef2698e5d55deabbde51e6394155c4200, gmaw, руководство по газовой дуговой сварке, сварка MIGAAcrobat 11.0.0uuid: e69b2dd-8bbdd-11.0.0uuid: e69b2dd-8bbdd-11.0.0. 8ae4-bcdb33745798 конечный поток эндобдж 1018 0 объект > эндобдж 947 0 объект > эндобдж 992 0 объект > эндобдж 954 0 объект > эндобдж 955 0 объект > / Па0 >>> эндобдж 956 0 объект > эндобдж 957 0 объект > эндобдж 958 0 объект > эндобдж 959 0 объект > эндобдж 960 0 объект

    Атмосфера | Бесплатный полнотекстовый | Обзор эффективности недорогих датчиков для мониторинга качества воздуха

    Приложение A

    Таблица A1. Количество проанализированных записей и моделей датчиков по времени усреднения.

    Таблица A1. Количество проанализированных записей и моделей датчиков по времени усреднения.

    Время усреднения n. Записи н. Производители оригинального оборудования и SSys
    ежечасно 610 86
    5 мин 253 40
    ежедневно 248 42
    1 мин 1 мин 33

    Таблица A2. Модель производителей по загрязнителю, типу, открытости и цене.

    Таблица A2. Модель производителей по загрязнителю, типу, открытости и цене.

    59] 9453 9098 NO-3E100 59] 100

    8

    000 20

    4 90D le ZH03A 9 0048
    Модель Загрязнитель Тип Артикул Открыть / закрыть Жить Цена
    CO-B4 CO электрохимический электрохимический открытый исходный код N 50
    CO 3E300 CO электрохимический Герболы [23] открытый исходный код Y 100
    DataRAM4 pDR-1200 PM 2.5 нефелометр Chakrabarti [70] черный ящик N -
    DiscMini PM OPC Viana [77] с открытым исходным кодом с открытым исходным кодом
    DN7C3CA006 PM 2,5 нефелометр Sousan [83] с открытым исходным кодом Y 10
    DSM5011 20004.5 нефелометр Ван [68], Альварадо [69] открытый исходный код Y 15
    FIS SP-61 O 3 MOs ] с открытым исходным кодом Y 50
    GP2Y1010AU0F PM 2,5 , PM 10 нефелометр Olivares [71], Manikonda [54do], [69], Wang [68] с открытым исходным кодом Y 10
    MiCS-2710 NO 2 MOs Spinelle [20], Williams [30] open источник N 7
    MICS-4514 CO, NO 2 MOs Spinelle [20,24] открытый исходный код Y 20
    NO электрохимический Spinelle [24], Gerboles [23] открытый исходный код Y 120
    NO-B4 NO электрохимический электрохимический с открытым исходным кодом Y 50
    NO2-3E50 NO 2 электрохимический Spinelle [20], Gerboles [23] с открытым исходным кодом Y
    NO2-A1 NO 2 электрохимический Williams [30] черный ящик Y 50
    NO2-B4
    24
    1 NO электрохимический Шпинель [20,25] с открытым исходным кодом N 50
    NO2-B42F NO 2 90 412 электрохимический Wei [59] открытый источник N 50
    NO2-B43F NO 2 электрохимический Sun [65] открытый источник Y 50
    O3-B4 O 3 электрохимический Spinelle [20,25], Wei [59] с открытым исходным кодом N 50
    O3-3E1F O 3 электрохимический Шпинель [20,25], Gerboles [23] с открытым исходным кодом Y 500
    OPC-N2 1 PM PM PM , PM 2.5 OPC AQ-SPEC [19], Mukherjee [35], Sousan [83], Feinberg [36], Crilley [84], Badura [49], Crunaire [33] с открытым исходным кодом, черный ящик) N 362
    OPC-N3 PM 1 , PM 2,5 OPC AQ-SPEC [19] с открытым исходным кодом Y 338 900 PMS1003 PM 2,5 OPC Kelly [75] черный ящик Y 20
    PMS3003 PM 2.5 OPC Zheng [85], Kelly [75] с открытым исходным кодом, черный ящик Y 30
    PMS5003 PM 2,5 OPC Laqu ] черный ящик Y 15
    PMS7003 PM 2,5 OPC Badura [49] черный ящик Y
    PM 2.5 , PM 3 , PM 2 нефелометр Ван [68], Холстиус [51], Остин [73], Гао [74], Келли [75] открытый исходный код Y 15
    SDS011 PM 2.5 , OPC Budde [47], Laquai [48], Badura [49], Liu [52] с открытым исходным кодом Y 30
    SM50 O 3 MO Feinberg [36] с открытым исходным кодом Y 500
    TGS-5042 CO CO CO CO 24] открытый исходный код Y 40
    TZOA-PM Research Sensors PM нефелометр Feinberg [36] открытый исходный код Y 90
    PM 2.5 нефелометр Badura [49] черный ящик Y 20

    Таблица A3. Модели сенсорных систем по загрязнителю, типу, открытости и цене.

    Таблица A3. Модели сенсорных систем по загрязнителю, типу, открытости и цене.

    -d 11 3 3 1 Northcross [78] с открытым исходным кодом CairClip O3 / NO2 [39981] [31], Файнберг [36]

    0

    0

    Модель Загрязнитель Тип Артикул Открыть / закрыть Жилой Цена
    2B Тех.(POM) O 3 UV AQ-SPEC [19] черный ящик Y 4500
    Aeroqual-SM50 O Jiao [39] черный ящик Y 2000
    AGT ATS-35 NO2 NO 2 MOs Williams [30] черный ящик N
    Станция контроля качества воздуха PM 1 , PM 2.5 OPC AQ-SPEC [19] черный ящик Y 2000
    AirAssure PM 2,5 нефелометр 1948 AQ-SPEC [ 36], Manikonda [54] черный ящик Y 1500
    AirBeam PM 2,5 OPC, нефелометр AQ-SPEC [19], Mukherjee [35], [36], Borghi [37], Jiao [39], Crunaire [33] черный ящик Y 200
    AirCube NO 2 , O 3 , NO электрохимический Мюллер [43], Биги [42] черный ящик Y 3538
    AirMatrix PM1, PM 2.5 нефелометр Crunaire [33] черный ящик Y 60
    AirNut PM 2,5 нефелометр 1948 AQ-SPEC черный ящик AQ-SPEC Y 150
    AIRQino PM 2,5 OPC Cavaliere [76] с открытым исходным кодом Y 1000
    AirSensEUR (v.1) NO, NO 2 , O 3 электрохимический Crunaire [33] черный ящик Y 1600
    AirSensEUR (v.2) CO , NO, NO 2 , O 3 электрохимический Карагулянский [22] открытый исходный код Y 1600
    AirSensorBox NO 2 , CO, CO электрохимический, МО, нефелометр Borrego [53] черный ящик Y 280
    AirThinx PM 1 , PM 2.5 OPC AQ-SPEC [19] черный ящик Y 1000
    AirVeraCity CO, NO 2 , O 3 электрохимический Marjovi [57] черный ящик Y 10000
    AirVisual Pro PM 2,5 нефелометр AQ-SPEC [19] черный ящик 270 Y 900
    AQMesh v.3.0 CO, NO электрохимический Jiao [39] черный ящик N 10000
    AQMesh v.4.0 NO 2 , CO, NO, O 3 электрохимический Cordero [63], AQ-SPEC [19], Castell [10], Borrego [53], Crunaire [33] черный ящик обновлен 10000
    AQT410 v. 1,11 O 3 электрохимический AQ-SPEC [19] черный ящик Y 3700
    AQT-420 NO 2 904 904 PM 2.5 электрохимический, OPC Crunaire [33] черный ящик Y 3256
    AQY v0.5 PM 2,5 , NO 2 412 OPC, электрохимический, MOs AQ-SPEC [19] черный ящик обновлен 3000
    ARISense NO 2 , CO, NO, O 3 электрохимический Крест [58] черный ящик Y -
    Atmotrack PM 1 , PM 2.5 нефелометр Crunaire [33] черный ящик Y 2500
    BAIRS PM 2,5–0,5 OPC N 475
    Cair PM 2,5 , PM 10–2,5 OPC AQ-SPEC [19] черный ящик Y 200
    O 3 , NO 2 электрохимический Jiao [39], Spinelle [25], Williams [30], Duvall [64], Feinberg [36] черный ящик Y 600
    CairClip NO2-F NO 2 электрохимический Spinelle [20], Duvall [64], Crunaire [33] черный ящик Y Y Y Y Y 6 00
    CairClip PM2.5 PM 2,5 нефелометр Williams [31] черный ящик Y 1500
    CAM PM 10 , PM 904 2, NO , CO, NO OPC, электрохимический Borrego [53] черный ящик Y -
    CanarIT PM нефелометр Williams черный ящик N 1500
    Узел ясности PM 2.5 нефелометр AQ-SPEC [19] черный ящик Y 1300
    Dylos DC1100 PM 2,5–0,5 OPC черный ящик, открытый исходный код Y 300
    Dylos DC1100 PRO PM 2,50–0 , PM 10–2,5 , PM 10 OPC Jiao [39], AQ-SPEC [19], Feinberg [36], Manikonda [54] черный ящик, открытый исходный код Y 300
    Dylos DC1700 PM 2.5–0,5 , PM 10 , PM 10–2,5 , PM 3 , PM 2 , PM 2,5 OPC Manikonda [54], Sousan [83], Northcross [78] , Holstius [51], Steinle [79], Han [80], Jovasevic [81], Dacunto [82] с открытым исходным кодом Y 475
    e-PM PM 10 , PM 2,5 нефелометр Crunaire [33] черный ящик Y 2500
    E-Sampler PM 2.5 OPC AQ-SPEC [19] черный ящик Y 5500
    ECN_Box PM 10 , PM 2,5 , NO 904 2 , нефелометр, электрохимический Borrego [53] черный ящик Y 274
    Eco PM PM1 OPC Williams черный ящик
    ECOMSMART NO 2 , O 3 , PM 1 , PM 10 , PM 2.5 электрохимический, OPC Crunaire [33] черный ящик Y 4560
    Яйцо (2018) PM 1 , PM 2,5 , PM 10 904 OPC AQ-SPEC [19] черный ящик Y 249
    Egg v.1 CO, NO 2 , O 3 MOs AQ- SPEC [19] черный ящик N 200
    Egg v.2 CO, NO 2 , O 3 электрохимический AQ-SPEC [19] черный ящик Y 240
    Egg v.2 (PM) PM 2,5 , PM 10 нефелометр AQ-SPEC [19] черный ящик Y 280
    ELM NO 2 90, PM O 3 MO, нефелометр AQ-SPEC [19], US-EPA [67] черный ящик N 5200
    EMMA PM 2.5 , CO, NO 2 , NO OPC, электрохимический Gillooly [60] черный ящик Y -
    ES-642 PM 2,5 OPC Crunaire [33] черный ящик Y 2600
    Foobot PM 2,5 OPC AQ-SPEC [19] черный ящик 200 Y 200 Y
    Hanvon N1 PM 2.5 нефелометр AQ-SPEC [19] черный ящик Y 200
    Intel Berkeley Badge NO 2 , O , O электрохимический Вон [32] с открытым исходным кодом N -
    ISAG NO 2 , O 3 MOs Borrego [53] черный ящик N N N 900 -
    Laser Egg PM 2.5 , PM 10 нефелометр AQ-SPEC [19] черный ящик Y 200
    M-POD CO, NO 2 MOs Piedrahita [62] черный ящик N
    MAS CO, NO 2 , O 3 , PM 2,5 электрохимический, УФ, нефелометр [4048 ] черный ящик, открытый исходный код N, Y 5500
    Met One-831 PM 10 OPC Williams [31] черный ящик Y 2050
    Met One (NM) PM 2.5 OPC AQ-SPEC [19] черный ящик Y 1900
    MicroPEM PM 2,5 нефелометр AQ-SPEC [ 31] черный ящик Y 2000
    NanoEnvi NO 2 , O 3 , CO электрохимический, MOs Borrego [53] черный ящик -
    PA-I PM 1 , PM 2.5 , PM 10 OPC AQ-SPEC [19] черный ящик N 150
    PA-I-Indoor PM 2,5 , PM 10 OPC AQ-SPEC [19] черный ящик Y 180
    PA-II PM 1 , PM 2,5 , PM 10 OPC 900 AQ-SPEC [19] черный ящик Y 200
    Partector PM 1 , PM 2.5 Электрооборудование AQ-SPEC [19] черный ящик Y 7000
    PATS + PM 2,5 нефелометр Pillarisetti [72] Y 500
    Утконос NO2 NO 2 MOs Williams [30] черный ящик Y 50
    PMS PM 2.5 нефелометр Jiao [39], AQ-SPEC [19], Williams [31], Feinberg [36] черный ящик Y 1000
    Portable AS-LUNG PM 1 , PM 2,5 , PM 10 OPC AQ-SPEC [19] черный ящик Y 1000
    Pure Morning P3 PM 2,5 2,5 90 OPC AQ-SPEC [19] черный ящик Y 170
    RAMP CO, NO 2 электрохимический Zimmerman [61] с открытым исходным кодом Y -
    S-500 NO 2 , O 3 MOs Lin [66], AQ-SPEC [19], Vaughn [32] черный ящик Y 500
    SENS-IT O 3 , CO, NO 2 MOs AQ-SPEC [19] черный ящик N, Y 2200
    103 SidePak AM PM 2.5 нефелометр Карагулян [28] с открытым исходным кодом Y 3000
    Smart Citizen Kit CO MOs AQ-SPEC [19] черный ящик Y 200
    SNAQ NO 2 , CO, NO электрохимический Mead [44], Popoola [45] черный ящик Y -
    9 Spec CO, NO 2 , O 3 электрохимический AQ-SPEC [19] черный ящик Y 500
    Speck PM 2.5 нефелометр Feinberg [36], US-EPA [67], Williams [31], AQ-SPEC [19], Manikonda [54], Zikova [55] черный ящик Y 150
    UBAS PM 2,5 нефелометр Manikonda [54] черный ящик N 100
    uHoo 9011 9011 PM 3 нефелометр, MOs AQ-SPEC [19] черный ящик Y 300
    Urban AirQ NO 2 электрохимический Mijling [41] открытый источник N -
    Vaisala AQT410 v.1.11 CO, NO 2 электрохимический AQ-SPEC [19] черный ящик Y 3700
    Vaisala AQT410 v.1.15 2 9012 CO, NO электрохимический AQ-SPEC [19] черный ящик Y 3700
    Waspmote NO, NO 2 , PM 1 , PM 10 , PM .5 MO, OPC Crunaire [33] черный ящик Y 1270
    Сторожевая башня 1 NO 2 , PM 1 , PM 904 10 , PM , PM 2,5 , O 3 электрохимический, OPC Crunaire [33] черный ящик Y 5000

    Рисунок A1. Распределение R 2 для почасовых данных LCS по сравнению с эталоном для различных загрязнителей.Пунктирными линиями обозначены значения R² 0,7 и 1,0. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A1. Распределение R 2 для почасовых данных LCS по сравнению с эталоном для различных загрязнителей. Пунктирными линиями обозначены значения R² 0,7 и 1,0. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно.Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A2. Распределение R 2 для минутных данных LCS по сравнению с эталоном для различных загрязнителей. Пунктирными линиями обозначены значения R² 0,7 и 1,0. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков указаны черными и красными метками цвета оси абсцисс соответственно.

    Рисунок A2. Распределение R 2 для минутных данных LCS по сравнению с эталоном для различных загрязнителей. Пунктирными линиями обозначены значения R² 0,7 и 1,0. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков указаны черными и красными метками цвета оси абсцисс соответственно.

    Рисунок A3. Распределение R 2 на основе сравнения минутных данных SSys с эталонными измерениями.Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A3. Распределение R 2 на основе сравнения минутных данных SSys с эталонными измерениями. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A4. Распределение R 2 на основе сравнения почасовых данных SSys с эталонными измерениями. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A4. Распределение R 2 на основе сравнения почасовых данных SSys с эталонными измерениями.Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A5. Распределение R 2 по результатам сравнения всех производителей оригинального оборудования с эталонными системами. Записи усреднялись по шкале времени 1 час. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A5. Распределение R 2 по результатам сравнения всех производителей оригинального оборудования с эталонными системами. Записи усреднялись по шкале времени 1 час. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A6. Распределение R 2 по результатам сравнения всех производителей оригинального оборудования с эталонными системами.Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A6. Распределение R 2 по результатам сравнения всех производителей оригинального оборудования с эталонными системами. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно.Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A7. Распределение R 2 на основе сравнения всех сенсорных систем с эталонными системами. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A7. Распределение R 2 на основе сравнения всех сенсорных систем с эталонными системами. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A8. Распределение уклонов от сравнения SSys с эталоном.Отображаются только записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Записи усреднялись по шкале времени 1 час. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A8. Распределение уклонов от сравнения SSys с эталоном. Только записи с R 2 > 0,7 и 0.Показаны 5 <крутизна <1,5. Записи усреднялись по шкале времени 1 час. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A9. Распределение уклонов от сравнения OEM-производителей с эталоном. Показаны только почасовые записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно.Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A9. Распределение уклонов от сравнения OEM-производителей с эталоном. Показаны только почасовые записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A10. Распределение уклонов от сравнения SSys с эталоном. Отображаются только записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A10. Распределение уклонов от сравнения SSys с эталоном. Отображаются только записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A11. Распределение уклонов от сравнения OEM-производителей с эталоном.Отображаются только записи с R 2 > 0,7 и 0,5 <крутизна <1,5. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A11. Распределение уклонов от сравнения OEM-производителей с эталоном. Только записи с R 2 > 0.7 и 0,5 <наклон <1,5 показаны. Записи были усреднены по временной шкале ежедневных данных. Цифры синего и черного цвета указывают количество записей с открытым исходным кодом и черного ящика соответственно. Названия «живых» и «неживых» датчиков обозначены черными и красными метками на оси абсцисс соответственно.

    Рисунок A12. Средний наклон получен из сравнения LCS с эталонными измерениями.

    Рисунок A12. Средний наклон получен из сравнения LCS с эталонными измерениями.

    Рисунок A13. Цены OEM-производителей сгруппированы по моделям. Цифры справа указывают количество загрязняющих веществ, измеренных каждым OEM-производителем, с открытым исходным кодом в синем и черном квадрате в черном. По оси абсцисс используется логарифмическая шкала. Названия «живых» и «неживых» OEM-производителей обозначены черным и красным цветом меток на оси Y соответственно.

    Рисунок A13. Цены OEM-производителей сгруппированы по моделям. Цифры справа указывают количество загрязняющих веществ, измеренных каждым OEM-производителем, с открытым исходным кодом в синем и черном квадрате в черном.По оси абсцисс используется логарифмическая шкала. Названия «живых» и «неживых» OEM-производителей обозначены черным и красным цветом меток на оси Y соответственно.

    Таблица A4. Краткий список SSys, показывающих хорошее согласие с эталонными системами (R 2 > 0,85; 0,8 <наклон <1,2) для дневных данных.

    Таблица A4. Краткий список SSys, показывающих хорошее согласие с эталонными системами (R 2 > 0,85; 0,8 <наклон <1,2) для дневных данных.

    9098 черный коробка

    5

    Accenture | Да будет сдача

    Инвестиционный банкинг

    Ценные бумаги оцифровывают свой консультационный бизнес

    Мы помогли ведущей японской компании по ценным бумагам пересмотреть отношения с клиентами, используя современные технологии.


    Высокие технологии

    Укрепление партнерского опыта

    Используя цифровую и интеллектуальную автоматизацию, Lenovo повысила качество обслуживания своих партнеров, повысив лояльность и процент выигрышей.


    Федеральные службы Accenture

    Семена успеха

    Как онлайн-портал Министерства сельского хозяйства США помогает фермерам развивать свой бизнес.


    Инновации в области цифрового правительства

    Масштабирование отслеживания контрактов для обеспечения безопасности сотрудников

    НАСА развертывает современное унифицированное приложение для отслеживания контрактов COVID, которое позволяет тысячам сотрудников и подрядчиков безопасно вернуться к работе.


    Науки о жизни

    Модель здравоохранения для первичной медико-санитарной помощи

    Модель государственно-частного партнерства трансформирует первичную медико-санитарную помощь для граждан Кении.


    Платежи

    Ускорение темпов платежей

    В рамках общей цифровой трансформации Prisma предусмотрела возможность инвестировать в автоматизированный интеллект.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Модель Загрязнитель Среднее значение Средний наклон Среднее абсолютное значение точки пересечения Открытие / закрытие Жилое помещение Коммерческое помещение Цена (евро)
    PA-I PM 1 0,99 0,9 0,47 черный ящик N коммерческий 132
    PA-II PM 1 0.99 0,8 1,8 черный ящик Y коммерческий 176
    Яйцо (2018) PM 1 0,88 0,8 0,33 черный Y коммерческий 219
    Яйцо v.2 (PM) PM 2,5 0,94 1 3,3 черный ящик Y коммерческое 24
    AirThinx PM 1 0.89 0,8 1,3 черный ящик Y коммерческий 880
    переносной AS-LUNG PM 1 0,93 0,9 1,5 черный ящик Y некоммерческий 880
    AIRQino PM 2,5 , PM 10 0,91 1 1,1 открытый исходный код Y 1000
    Станция контроля качества воздуха PM 1 0.94 0,9 1,1 черный ящик Y некоммерческий 1760
    AQY v0.5 PM 2,5 0,91 0,9 4,0 обновленный коммерческий 2640
    Vaisala AQT410 v.1.15 CO 0,86 0,9 0,25 черный ящик Y коммерческий
