Тип авто |
Бортовой автомобиль |
| Колесная формула | 4×2 |
| Полная масса авто, кг | 10425 |
| Полная масса автопоезда, кг | 18525 |
| Допустимая нагрузка на переднюю ось , кг | 2625 |
| Допустимая нагрузка на заднюю ось , кг | 7900 |
| Грузоподъемность, кг | 6000 |
Площадь платформы, м2 |
8.7 |
Объем платформы, м3 |
5 |
| Масса снаряженного авто, кг | |
| Максимальная скорсть (км/ч) | 90 |
| Двигатель | Зил-130 V-Образный верхнеклапанный |
Мощность двигателя (л. с.) |
150 |
| Коробка передач | 5-ти cтупенчатая механическая |
| Число передач | 5 |
| Передаточное число ведущих мостов | 6.32 |
| Подвеска | рессорная |
| Размер шин | 260-508(P) |
| Топливный бак | 170 |
| Кабина | цельнометалическая. капотная компоновка, трехместная |
| Екологический тип | — |
Двигатель ЗИЛ 130 характеристики opex.
ruArray
(
[DATE_ACTIVE_FROM] => 19.08.2020 16:09:00
[~DATE_ACTIVE_FROM] => 19.08.2020 16:09:00
[ID] => 509222571
[~ID] => 509222571
[NAME] => Двигатель ЗИЛ 130 характеристики
[~NAME] => Двигатель ЗИЛ 130 характеристики
[IBLOCK_ID] => 33
[~IBLOCK_ID] => 33
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[DETAIL_TEXT] =>
Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России. Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
В нашем обзоре рассмотрим объём мотора ЗИЛ-130 этой модели, массу ДВС машины ЗИЛ-130 и прочие важные показатели. Также ответим на вопросы о массе силового агрегата грузовика ЗИЛ-130, сколько «лошадей» прячется под капотом у этого транспортного средства, какая мощность автомобильного мотора ЗИЛ-130.
История создания
Работы над созданием грузовика стартовали в 1953 году под руководством конструктора А. М. Кригера. Первоначально автомобиль получил название ЗИС-125, чуть позже ЗИС-150М. На первые образцы машин в 1956 году размещалась пятилитровая силовая установка мощностью 135 лошадиных сил и максимальным крутящим моментом 320 н. м. Она имела V-образное расположение шести цилиндров, была оснащена карбюратором. Однако данный двигатель не смог обеспечить работу грузового автомобиля, относящегося к машинам средней грузоподъёмности. Ему не хватало мощности для создания нужных динамических характеристик.
На следующий год машина получила агрегат с шестью цилиндрами, клапаны которых расположены в верхней части. Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.
Отличия данного мотора от образца состояли в меньшей степени сжатия – 6,5. Это привело к уменьшению мощности – с 220 л. с. она снизилась до 148 л. с. Также изменился класс потребляемого топлива. Правительственный лимузин «кушал» дорогой бензин с октановым числом 95, рабочее транспортное средство не могло позволить себе такую роскошь. Его перевели на популярный в то время 76-й бензин.
Через два года после запуска в серию, руководство завода произвело модернизацию автомобиля и мотора. В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.
Новый силовой агрегат с заводским индексом 508 имел хороший аппетит. Его расход на 100 км составлял от 30 до 40 л. Однако учитывая цены на топливо тех времён, такой расход был не критичен. В результате на ЗИЛе было выпущено свыше трёх миллионов таких установок. О неприхотливости в работе и обслуживании этого агрегата ходили легенды. Он хорошо переносил жару южных республик СССР, не было проблем с его запуском в морозную погоду в северных регионах страны
Отметим, что в 1974 году на среднетоннажном грузовом автомобиле ЗИЛ 130 стал устанавливаться более экономичный двигатель с меньшей мощностью ЗИЛ-157 со 110 «лошадьми» под капотом.
На рубеже восьмидесятых-девяностых годов прошлого века, когда политическая ситуация в стране изменилась коренным образом, а цены на горючее резко взлетели вверх, руководство ЗИЛа предприняло попытки перехода востребованного грузовика на более дешевое, дизельное топливо. Но в результате они не увенчались успехом. Позже, в целях снижения затрат на топливо, владельцы грузовика стали переходить на использование газобаллонного оборудования.
Как устроен мотор
Установка ЗИЛ с номером 130 получила восемь цилиндров, расположенных по формату V8. Это означает, что они размещены под углом в 90 градусов относительно друг друга. Подобная компоновка делает силовой агрегат более компактным и лёгким, требует меньше места для установки под капотом. Такое расположение разрешает разместить на нём навесное оборудование.
В течение рабочего цикла мотор делает четыре такта. Питание воздушно-топливной смесью происходит через двухкамерное карбюраторное устройство К-88.
Объем двигателя, выпущенного на автозаводе ЗИЛ серии 130, равен 5,969 см3. Работа мотора лимитирована ограничителем количества максимальных оборотов.
Между рядов цилиндров расположились:
Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.
В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.
В передней части установлены насос подачи воды, компрессорное устройство по нагнетанию воздуха, вентилятор, а также шкивы для привода.
Кривошипно-шатунный механизм считается основой данной силовой установки. Коленвал и распредвал соединены шестеренками. Кулачки распредвала при помощи вспомогательных элементов: толкателей, штанг заставляют двигаться коромысла, которые в свою очередь воздействуют на клапана. Их возврат в прежнее положение происходит за счет установленных пружин.
Карбюратор К-88 работает по принципу падающего потока, имеет сбалансированную поплавковую камеру.
Материалы
Остов конструкции выполнен из чугуна улучшенного качества. Он обладает повышенной стойкостью к образованию коррозийных очагов.
Материалом для изготовления двух головок блока цилиндров послужил сплав алюминия с другими металлами, которые усиливают прочностные характеристики корпуса. Из аналогичного материала выполнены вытеснители, которые оснащены несколькими кольцами. Верхние два, компрессионные, выполнены из чугуна и покрыты хромом. Назначение составного третьего – в съеме масла. Оно произведено из сплава стали и хрома. Из стали также выполнены полые, плавающие пальцы.
Перечислим материалы изготовления остальных компонентов мотора:
- шатуны – стальные, они имеют двухтавровое сечение и осуществляют смазывание поршневого пальца;
- вкладыши выполнены из стальной ленты и сплава из алюминия;
- распредвал – пятиопорный, произведён из стали;
- коленвал – кованый, стальной, имеет также пять опор. Он оснащен каналами для смазки;
- маховик сделан из чугуна, запускающий мотор от стартера венец выполнен из стали.
- Блок силовой установки укомплектован гильзами, имеющими внизу кольца уплотнения. Рассмотрим устройство клапанов. Впускные приводятся в работу распределительным валом. Они находятся в ГБЦ моторного отсека.
- Выпускные клапана ДВС – полые, имеют термостойкую наплавку. Они оснащены механизмом для принудительного проворачивания.
- Материалом для толкателей послужила сталь, усиленная сверху чугунной наплавкой. Коромысла – также стальные, они оснащены втулками из бронзы.
- Впускной газопровод сделан из алюминиевого сплава, он общий для рядов цилиндров. Топливная смесь, поступающая из карбюратора, подогревается через полость, размещенную между двумя головками блока.
- Два выпускных газопровода установлены с каждой стороны блока, сделаны из чугуна.
Особенности работы
Вытеснители задействуют механизм при помощи трансформации подачи газа. В процессе принимают участие: коленвал, сам шатун и палец, установленный в вытеснителе.
В нижней половине детали имеется утолщение с отверстием. Оно необходимо для установки пальца, который служит в качестве элемента соединения шатунной головки и вытеснителя. Стальные обручи предотвращают повреждение цилиндрической поверхности, ограничивая ход поршневого пальца. Палец вытеснителя соединяет деталь с валом.
Блок цилиндров
В нем также расположены гильзы. В верхней половине последних установлен вкладыш на расстоянии 50 мм, произведенный из антикоррозийного чугуна.
Приведем параметры детали:
- толщина гильз – 7,5 мм;
- высота – 188,5 мм;
- диаметр отверстия под опоры коленвала может изменяться в диапазоне с 79,5 по 79,525 мм.
Корпус снабжен каналами для водяного охлаждения. Они предназначены для защиты мотора от перегрева.
Коленвал
Эта четырёхколенная деталь силового агрегата имеет пять точек опор. Её коренные и шатунные шейки закалены, что придает ей большую прочность, способствует длительной эксплуатации.
Для лучшей балансировки силового агрегата коленчатый вал произведён в форме креста.
Коленчатый вал преобразовывает напор тяги. Передняя часть распредвала имеет фиксатор под шпонку, который удерживает шестерню распределения и фрикционное колесо, необходимое для активации лопастного устройства. Задняя часть коленвала оснащена фланцем для его соединения с маховиком.
Приведем параметры его компонентов:
- масса коленвала – 53,7 кг;
- вес коленвала агрегата ЗИЛ-130 в сборе с маховиком – 77,92 кг, со шкивом и механизмом сцепления – 102,6 кг;
- диаметр шеек шатунов варьируется значениями от 65,48 до 65,50 мм;
- D коренных шеек изменяется в диапазоне от 74,48 до 74,50 мм.
Деталь изготовлена из стали сорта 45.
Маховик мотора
Это колесо стабилизирует работу силового агрегата, делает плавным его ход. Оно также помогает вытеснителям в преодолении конечных положений хода, облегчает запуск с места.
Маховик производится из чугуна, его зубцы, осуществляющие запуск ДВС ЗИЛ весом 440 кг, сделаны из стали. Отметим, что деталь производится одновременно с коленчатым валом, что позволяет избежать риска смещения баланса. Также по этой причине маховик устанавливается на асимметрично расположенные болты и штифты.
Распределительный вал
Распредвал размещается между опорами стенок и ребер. Кулачок в результате контакта с механизмом передвигает деталь вместе со штангой. Её верхняя часть приводит в движение коромысла, которые в свою очередь воздействуют на стержни клапанов. Последние также начинают свою работу.
На этом его полезные действия не заканчиваются. Он помогает начать работу помпе, насосу, запускает измеритель числа вращений.
Шатун
Обозначим параметры шатуна двигателя ЗИЛ-130:
- длина этого компонента мотора– 185,0 мм;
- диаметр под нижнюю головку – 69,5 мм;
- диаметр под верхнюю головку – 27,5 мм.
При производстве использовалась сталь марки 40Р.
Поршень
Особенностью этой детали является смещение осевой детали пальца поршня на расстояние 1,6 мм от аналогичной детали самого поршня.
Перечислим технические характеристики поршня ДВС ЗИЛ-130:
- диаметр детали – 100,0-100,06 мм;
- высота компрессионная – 62,5 мм;
- масса – 782-822 г;
- D внутр. пальца – 19 мм;
- D наружн. пальца – 22 мм;
- размер – 82 мм.
Поверхность поршневой юбки обрабатывается оловом с целью скорейшей притирки к цилиндру.
Головка цилиндрического блока
ГБЦ выполнена из алюминиевого сплава. Рабочие камеры в ней имеют клино-овальную форму. Подобное обустройство обеспечивает устойчивость перед возникающими при работе силами детонации.
Корпус крепится к блоку с цилиндрами при помощи 17 болтов, причем 4 из них устанавливаются через ось коромысел.
Клапаны: впускной и выпускной
Клапан выпуска изготавливается из стали сорта ЭИ992, клапан впуска – из аналогичного материала сорта ЭИ107.
Расскажем о размерах детали в миллиметрах:
- тарелка клапана, установленного на выходе имеет диаметр в 41,5;
- тарелка клапана, расположенного на впуске, получила диаметр – 50,5;
- размер деталей – 140;
- D стержня – 11.
В полости клапана, находящегося на выпуске находится металлический натрий (1,85 г). Интенсивная эксплуатация требует эффективного охлаждения установки. Данная система – жидкостного типа. Циркуляция жидкости охлаждения происходит по каналам, проходящим по массиву агрегата.
Основным компонентом системы является ленточно-трубчатый трехрядный радиатор ленточного типа. Регулировка температурного режима осуществляется при помощи термостата, установленного в выпускном патрубке полости для жидкости охлаждения.
Водяной насос и вентилятор приводится в движение при помощи ременной передачи шкива коленвала.
Конструкторами ЗИЛа установлена в силовом агрегате оригинальная система смазки, которая необходима для уменьшения сил трения, возникающих при работе. Контактирующие детали смазываются моторным маслом при помощи самотека под давлением, а также путем разбрызгивания.
Использование мотора в безаварийном режиме невозможно без проведения своевременного технического обслуживания. Наиболее важным в этом деле является замена масла в установке.
Для смазки силовой установки рекомендуется использовать масло для мотора класса 0-30W, возможно применение 5,10,15-40 W.
Обозначим параметры его использования:
- объём масла – 9 л;
- утечка технической жидкости на 1000 км – 100 г;
- периодичность замены моторной жидкости для смазки – 10 тыс. км пробега.
Подача горючего осуществляется принудительно при помощи топливного насоса.
Характеристики двигателя ЗИЛ-130
В таблице приведен вес двигателя грузового автомобиля ЗИЛ-130 и прочие технические параметры ДВС ЗИЛ-130.
| Наименование | Показатели |
|---|---|
| Объем двигателя ЗИЛ-130 | 6.0 л |
| Количество цилиндров | 8 |
| Расположение цилиндров | V |
| Диаметр цилиндра | 100,0 мм |
| Очередность действия цилиндров | 1-5-4-2-6-3-7-8 |
| Число клапанов, приходящихся на 1 цилиндр | 2 (один – впускной, один – выпускной) |
| Ход поршня в полости цилиндра | 95 мм |
| Коэффициент сжатия | 6,5 |
| Тип газораспределительного механизма | OHV |
Макс. крутящий момент
|
401,8 Н. м (1800-2000 об/мин) |
| Мощность мотора | 150 «лошадей» (110,4 кВт) |
| Рекомендованное производителем топливо | Аи-72 |
| Экологический класс | Euro 0 |
| Средний расход горючего при скорости 60 км/час | 32 л |
| Вес двигателя ЗИЛ-130 | 440 кг |
Получив ответ на вопрос, сколько лошадиных сил в двигателе ЗИЛ-130, и сколько весит двигатель ЗИЛ-130, перейдем к остальным показателям. Отметим, что данный агрегат позволяет среднетоннажному грузовику развивать скорость до 90 км/час.
Обозначим параметры газораспределения двигателя ЗИЛ-130 объёма 6.0 л:
- открытие клапана впуска – 31° до верхней мёртвой точки;
- закрытие впускного клапана – 83 после н. м. т.;
- открытие клапана выпуска – 67 до н. м. т.;
- закрытие клапана выпуска после н. м. т. – 47 после в. м. т.
м. т.;Масса мотора ЗИЛ с номером 130 в сборе с узлом сцепления, КПП, насосом ГУРа, компрессорным устройством, ручным тормозом, а также вентилятором равен шестьсот сорок килограмм.
Этой моделью автомобильного мотора с маркировкой ЗИЛ 130 комплектовались грузовики автозавода имени Лихачёва с индексами 130, 131.
Добавим также, что топливный бак имеет объём 170 литров. Такого количества хватало на пробег 445 км. Эта ёмкость расположена на шасси. Подача горючего осуществляется при помощи диафрагменного насоса типа Б-10. Возможна ручная подкачка бензина при затруднении с запуском при помощи рычага.
Тюнинговые работы
Силовой агрегат ЗИЛ с индексом 130 и объемом шесть литров обладает хорошими характеристиками, позволяющими грузовику успешно работать в разных условиях.
Однако он предоставляет возможности для проведения тюнинговых работ, в результате которого возможно улучшить динамические параметры «движка» ЗИЛ под номером 130. Перечислим виды проводимых действий по изменению показателей этой установки:
- Расточка цилиндрических поверхностей, проводимая для расширения площади камер.
- Замена фрикционного колеса – устанавливается колесо с зубьями.
- Фрезеровка вала, замена вкладок.
- Замена механизма искрообразования на бесконтактное устройство.
- Замена распылителя на инжекторное устройство с одной форсункой.
Также возможно проведение других тюнинговых работ, которые позволяют показывать улучшенные характеристики.
[~DETAIL_TEXT] =>
Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России.
Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
В нашем обзоре рассмотрим объём мотора ЗИЛ-130 этой модели, массу ДВС машины ЗИЛ-130 и прочие важные показатели. Также ответим на вопросы о массе силового агрегата грузовика ЗИЛ-130, сколько «лошадей» прячется под капотом у этого транспортного средства, какая мощность автомобильного мотора ЗИЛ-130.
История создания
Работы над созданием грузовика стартовали в 1953 году под руководством конструктора А. М. Кригера. Первоначально автомобиль получил название ЗИС-125, чуть позже ЗИС-150М. На первые образцы машин в 1956 году размещалась пятилитровая силовая установка мощностью 135 лошадиных сил и максимальным крутящим моментом 320 н.
м. Она имела V-образное расположение шести цилиндров, была оснащена карбюратором. Однако данный двигатель не смог обеспечить работу грузового автомобиля, относящегося к машинам средней грузоподъёмности. Ему не хватало мощности для создания нужных динамических характеристик.
На следующий год машина получила агрегат с шестью цилиндрами, клапаны которых расположены в верхней части. Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.
Отличия данного мотора от образца состояли в меньшей степени сжатия – 6,5.
Это привело к уменьшению мощности – с 220 л. с. она снизилась до 148 л. с. Также изменился класс потребляемого топлива. Правительственный лимузин «кушал» дорогой бензин с октановым числом 95, рабочее транспортное средство не могло позволить себе такую роскошь. Его перевели на популярный в то время 76-й бензин.
Через два года после запуска в серию, руководство завода произвело модернизацию автомобиля и мотора. В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.
Новый силовой агрегат с заводским индексом 508 имел хороший аппетит. Его расход на 100 км составлял от 30 до 40 л. Однако учитывая цены на топливо тех времён, такой расход был не критичен. В результате на ЗИЛе было выпущено свыше трёх миллионов таких установок. О неприхотливости в работе и обслуживании этого агрегата ходили легенды. Он хорошо переносил жару южных республик СССР, не было проблем с его запуском в морозную погоду в северных регионах страны
Отметим, что в 1974 году на среднетоннажном грузовом автомобиле ЗИЛ 130 стал устанавливаться более экономичный двигатель с меньшей мощностью ЗИЛ-157 со 110 «лошадьми» под капотом.
На рубеже восьмидесятых-девяностых годов прошлого века, когда политическая ситуация в стране изменилась коренным образом, а цены на горючее резко взлетели вверх, руководство ЗИЛа предприняло попытки перехода востребованного грузовика на более дешевое, дизельное топливо. Но в результате они не увенчались успехом. Позже, в целях снижения затрат на топливо, владельцы грузовика стали переходить на использование газобаллонного оборудования.
Как устроен мотор
Установка ЗИЛ с номером 130 получила восемь цилиндров, расположенных по формату V8. Это означает, что они размещены под углом в 90 градусов относительно друг друга. Подобная компоновка делает силовой агрегат более компактным и лёгким, требует меньше места для установки под капотом. Такое расположение разрешает разместить на нём навесное оборудование.
В течение рабочего цикла мотор делает четыре такта. Питание воздушно-топливной смесью происходит через двухкамерное карбюраторное устройство К-88. Объем двигателя, выпущенного на автозаводе ЗИЛ серии 130, равен 5,969 см3. Работа мотора лимитирована ограничителем количества максимальных оборотов.
Между рядов цилиндров расположились:
В передней части установлены насос подачи воды, компрессорное устройство по нагнетанию воздуха, вентилятор, а также шкивы для привода.
Кривошипно-шатунный механизм считается основой данной силовой установки. Коленвал и распредвал соединены шестеренками. Кулачки распредвала при помощи вспомогательных элементов: толкателей, штанг заставляют двигаться коромысла, которые в свою очередь воздействуют на клапана. Их возврат в прежнее положение происходит за счет установленных пружин.
Карбюратор К-88 работает по принципу падающего потока, имеет сбалансированную поплавковую камеру.
Материалы
Остов конструкции выполнен из чугуна улучшенного качества. Он обладает повышенной стойкостью к образованию коррозийных очагов.
Материалом для изготовления двух головок блока цилиндров послужил сплав алюминия с другими металлами, которые усиливают прочностные характеристики корпуса. Из аналогичного материала выполнены вытеснители, которые оснащены несколькими кольцами. Верхние два, компрессионные, выполнены из чугуна и покрыты хромом. Назначение составного третьего – в съеме масла. Оно произведено из сплава стали и хрома. Из стали также выполнены полые, плавающие пальцы.
Перечислим материалы изготовления остальных компонентов мотора:
- шатуны – стальные, они имеют двухтавровое сечение и осуществляют смазывание поршневого пальца;
- вкладыши выполнены из стальной ленты и сплава из алюминия;
- распредвал – пятиопорный, произведён из стали;
- коленвал – кованый, стальной, имеет также пять опор. Он оснащен каналами для смазки;
- маховик сделан из чугуна, запускающий мотор от стартера венец выполнен из стали.
- Блок силовой установки укомплектован гильзами, имеющими внизу кольца уплотнения. Рассмотрим устройство клапанов. Впускные приводятся в работу распределительным валом. Они находятся в ГБЦ моторного отсека.
- Выпускные клапана ДВС – полые, имеют термостойкую наплавку. Они оснащены механизмом для принудительного проворачивания.
- Материалом для толкателей послужила сталь, усиленная сверху чугунной наплавкой. Коромысла – также стальные, они оснащены втулками из бронзы.
- Впускной газопровод сделан из алюминиевого сплава, он общий для рядов цилиндров. Топливная смесь, поступающая из карбюратора, подогревается через полость, размещенную между двумя головками блока.
- Два выпускных газопровода установлены с каждой стороны блока, сделаны из чугуна.
Особенности работы
Вытеснители задействуют механизм при помощи трансформации подачи газа. В процессе принимают участие: коленвал, сам шатун и палец, установленный в вытеснителе. В нижней половине детали имеется утолщение с отверстием. Оно необходимо для установки пальца, который служит в качестве элемента соединения шатунной головки и вытеснителя. Стальные обручи предотвращают повреждение цилиндрической поверхности, ограничивая ход поршневого пальца. Палец вытеснителя соединяет деталь с валом.
Блок цилиндров
В нем также расположены гильзы. В верхней половине последних установлен вкладыш на расстоянии 50 мм, произведенный из антикоррозийного чугуна.
Приведем параметры детали:
- толщина гильз – 7,5 мм;
- высота – 188,5 мм;
- диаметр отверстия под опоры коленвала может изменяться в диапазоне с 79,5 по 79,525 мм.
Корпус снабжен каналами для водяного охлаждения. Они предназначены для защиты мотора от перегрева.
Коленвал
Эта четырёхколенная деталь силового агрегата имеет пять точек опор. Её коренные и шатунные шейки закалены, что придает ей большую прочность, способствует длительной эксплуатации. Для лучшей балансировки силового агрегата коленчатый вал произведён в форме креста.
Коленчатый вал преобразовывает напор тяги. Передняя часть распредвала имеет фиксатор под шпонку, который удерживает шестерню распределения и фрикционное колесо, необходимое для активации лопастного устройства. Задняя часть коленвала оснащена фланцем для его соединения с маховиком.
Приведем параметры его компонентов:
- масса коленвала – 53,7 кг;
- вес коленвала агрегата ЗИЛ-130 в сборе с маховиком – 77,92 кг, со шкивом и механизмом сцепления – 102,6 кг;
- диаметр шеек шатунов варьируется значениями от 65,48 до 65,50 мм;
- D коренных шеек изменяется в диапазоне от 74,48 до 74,50 мм.
Деталь изготовлена из стали сорта 45.
Маховик мотора
Это колесо стабилизирует работу силового агрегата, делает плавным его ход. Оно также помогает вытеснителям в преодолении конечных положений хода, облегчает запуск с места.
Маховик производится из чугуна, его зубцы, осуществляющие запуск ДВС ЗИЛ весом 440 кг, сделаны из стали. Отметим, что деталь производится одновременно с коленчатым валом, что позволяет избежать риска смещения баланса. Также по этой причине маховик устанавливается на асимметрично расположенные болты и штифты.
Распределительный вал
Распредвал размещается между опорами стенок и ребер. Кулачок в результате контакта с механизмом передвигает деталь вместе со штангой. Её верхняя часть приводит в движение коромысла, которые в свою очередь воздействуют на стержни клапанов. Последние также начинают свою работу.
На этом его полезные действия не заканчиваются. Он помогает начать работу помпе, насосу, запускает измеритель числа вращений.
Шатун
Обозначим параметры шатуна двигателя ЗИЛ-130:
- длина этого компонента мотора– 185,0 мм;
- диаметр под нижнюю головку – 69,5 мм;
- диаметр под верхнюю головку – 27,5 мм.
При производстве использовалась сталь марки 40Р.
Поршень
Особенностью этой детали является смещение осевой детали пальца поршня на расстояние 1,6 мм от аналогичной детали самого поршня.
Перечислим технические характеристики поршня ДВС ЗИЛ-130:
- диаметр детали – 100,0-100,06 мм;
- высота компрессионная – 62,5 мм;
- масса – 782-822 г;
- D внутр. пальца – 19 мм;
- D наружн. пальца – 22 мм;
- размер – 82 мм.
Поверхность поршневой юбки обрабатывается оловом с целью скорейшей притирки к цилиндру.
Головка цилиндрического блока
ГБЦ выполнена из алюминиевого сплава. Рабочие камеры в ней имеют клино-овальную форму. Подобное обустройство обеспечивает устойчивость перед возникающими при работе силами детонации.
Корпус крепится к блоку с цилиндрами при помощи 17 болтов, причем 4 из них устанавливаются через ось коромысел.
Клапаны: впускной и выпускной
Клапан выпуска изготавливается из стали сорта ЭИ992, клапан впуска – из аналогичного материала сорта ЭИ107.
Расскажем о размерах детали в миллиметрах:
- тарелка клапана, установленного на выходе имеет диаметр в 41,5;
- тарелка клапана, расположенного на впуске, получила диаметр – 50,5;
- размер деталей – 140;
- D стержня – 11.
В полости клапана, находящегося на выпуске находится металлический натрий (1,85 г). Интенсивная эксплуатация требует эффективного охлаждения установки. Данная система – жидкостного типа. Циркуляция жидкости охлаждения происходит по каналам, проходящим по массиву агрегата.
Основным компонентом системы является ленточно-трубчатый трехрядный радиатор ленточного типа. Регулировка температурного режима осуществляется при помощи термостата, установленного в выпускном патрубке полости для жидкости охлаждения. Водяной насос и вентилятор приводится в движение при помощи ременной передачи шкива коленвала.
Конструкторами ЗИЛа установлена в силовом агрегате оригинальная система смазки, которая необходима для уменьшения сил трения, возникающих при работе. Контактирующие детали смазываются моторным маслом при помощи самотека под давлением, а также путем разбрызгивания.
Использование мотора в безаварийном режиме невозможно без проведения своевременного технического обслуживания. Наиболее важным в этом деле является замена масла в установке.
Для смазки силовой установки рекомендуется использовать масло для мотора класса 0-30W, возможно применение 5,10,15-40 W.
Обозначим параметры его использования:
- объём масла – 9 л;
- утечка технической жидкости на 1000 км – 100 г;
- периодичность замены моторной жидкости для смазки – 10 тыс. км пробега.
Подача горючего осуществляется принудительно при помощи топливного насоса.
Характеристики двигателя ЗИЛ-130
В таблице приведен вес двигателя грузового автомобиля ЗИЛ-130 и прочие технические параметры ДВС ЗИЛ-130.
| Наименование | Показатели |
|---|---|
| Объем двигателя ЗИЛ-130 | 6.0 л |
| Количество цилиндров | 8 |
| Расположение цилиндров | V |
| Диаметр цилиндра | 100,0 мм |
| Очередность действия цилиндров | 1-5-4-2-6-3-7-8 |
| Число клапанов, приходящихся на 1 цилиндр | 2 (один – впускной, один – выпускной) |
| Ход поршня в полости цилиндра | 95 мм |
| Коэффициент сжатия | 6,5 |
| Тип газораспределительного механизма | OHV |
| Макс. крутящий момент | 401,8 Н. м (1800-2000 об/мин) |
| Мощность мотора | 150 «лошадей» (110,4 кВт) |
| Рекомендованное производителем топливо | Аи-72 |
| Экологический класс | Euro 0 |
| Средний расход горючего при скорости 60 км/час | 32 л |
| Вес двигателя ЗИЛ-130 | 440 кг |
Получив ответ на вопрос, сколько лошадиных сил в двигателе ЗИЛ-130, и сколько весит двигатель ЗИЛ-130, перейдем к остальным показателям. Отметим, что данный агрегат позволяет среднетоннажному грузовику развивать скорость до 90 км/час.
Обозначим параметры газораспределения двигателя ЗИЛ-130 объёма 6.0 л:
- открытие клапана впуска – 31° до верхней мёртвой точки;
- закрытие впускного клапана – 83 после н. м. т.;
- открытие клапана выпуска – 67 до н. м. т.;
- закрытие клапана выпуска после н. м. т. – 47 после в. м. т.
Масса мотора ЗИЛ с номером 130 в сборе с узлом сцепления, КПП, насосом ГУРа, компрессорным устройством, ручным тормозом, а также вентилятором равен шестьсот сорок килограмм.
Этой моделью автомобильного мотора с маркировкой ЗИЛ 130 комплектовались грузовики автозавода имени Лихачёва с индексами 130, 131.
Добавим также, что топливный бак имеет объём 170 литров. Такого количества хватало на пробег 445 км. Эта ёмкость расположена на шасси. Подача горючего осуществляется при помощи диафрагменного насоса типа Б-10. Возможна ручная подкачка бензина при затруднении с запуском при помощи рычага.
Тюнинговые работы
Силовой агрегат ЗИЛ с индексом 130 и объемом шесть литров обладает хорошими характеристиками, позволяющими грузовику успешно работать в разных условиях. Однако он предоставляет возможности для проведения тюнинговых работ, в результате которого возможно улучшить динамические параметры «движка» ЗИЛ под номером 130. Перечислим виды проводимых действий по изменению показателей этой установки:
- Расточка цилиндрических поверхностей, проводимая для расширения площади камер.
- Замена фрикционного колеса – устанавливается колесо с зубьями.
- Фрезеровка вала, замена вкладок.
- Замена механизма искрообразования на бесконтактное устройство.
- Замена распылителя на инжекторное устройство с одной форсункой.
Также возможно проведение других тюнинговых работ, которые позволяют показывать улучшенные характеристики.
[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России. Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
[~PREVIEW_TEXT] =>Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России. Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 20.08.2020 10:32:57 [~TIMESTAMP_X] => 20.08.2020 10:32:57 [ACTIVE_FROM] => 19.08.2020 16:09:00 [~ACTIVE_FROM] => 19.08.2020 16:09:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/dvigatel-zil-130-kharakteristiki/ [~DETAIL_PAGE_URL] => /press/articles/dvigatel-zil-130-kharakteristiki/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => dvigatel-zil-130-kharakteristiki [~CODE] => dvigatel-zil-130-kharakteristiki [EXTERNAL_ID] => 509222571 [~EXTERNAL_ID] => 509222571 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 19.08.2020 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Двигатель ЗИЛ 130 характеристики [SECTION_META_KEYWORDS] => Двигатель ЗИЛ 130 характеристики [SECTION_META_DESCRIPTION] => Двигатель ЗИЛ 130 характеристики [SECTION_PAGE_TITLE] => Двигатель ЗИЛ 130 характеристики [ELEMENT_META_KEYWORDS] => Двигатель ЗИЛ 130 характеристики [ELEMENT_PAGE_TITLE] => Двигатель ЗИЛ 130 характеристики [SECTION_PICTURE_FILE_ALT] => Двигатель ЗИЛ 130 характеристики [SECTION_PICTURE_FILE_TITLE] => Двигатель ЗИЛ 130 характеристики [SECTION_DETAIL_PICTURE_FILE_ALT] => Двигатель ЗИЛ 130 характеристики [SECTION_DETAIL_PICTURE_FILE_TITLE] => Двигатель ЗИЛ 130 характеристики [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Двигатель ЗИЛ 130 характеристики [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Двигатель ЗИЛ 130 характеристики [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Двигатель ЗИЛ 130 характеристики [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Двигатель ЗИЛ 130 характеристики [ELEMENT_META_TITLE] => Объем двигателя ЗИЛ 130 | мощность двигателя ЗИЛ 130 | Opex.ru [ELEMENT_META_DESCRIPTION] => Вес двигателя ЗИЛ 130 в сборе, двс ЗИЛ 130 технические характеристики — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 19.08.2020 16:09:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Двигатель ЗИЛ 130 характеристики [ELEMENT_CHAIN] => Двигатель ЗИЛ 130 характеристики [BROWSER_TITLE] => Объем двигателя ЗИЛ 130 | мощность двигателя ЗИЛ 130 | Opex.ru [KEYWORDS] => Двигатель ЗИЛ 130 характеристики [DESCRIPTION] => Вес двигателя ЗИЛ 130 в сборе, двс ЗИЛ 130 технические характеристики — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России. Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.
В нашем обзоре рассмотрим объём мотора ЗИЛ-130 этой модели, массу ДВС машины ЗИЛ-130 и прочие важные показатели. Также ответим на вопросы о массе силового агрегата грузовика ЗИЛ-130, сколько «лошадей» прячется под капотом у этого транспортного средства, какая мощность автомобильного мотора ЗИЛ-130.

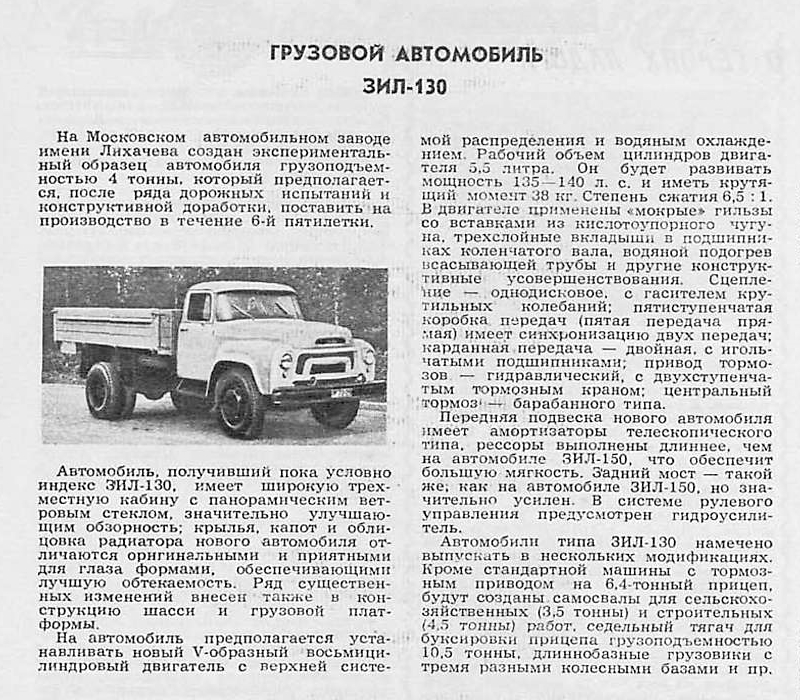

Работы над созданием грузовика стартовали в 1953 году под руководством конструктора А. М. Кригера. Первоначально автомобиль получил название ЗИС-125, чуть позже ЗИС-150М. На первые образцы машин в 1956 году размещалась пятилитровая силовая установка мощностью 135 лошадиных сил и максимальным крутящим моментом 320 н. м. Она имела V-образное расположение шести цилиндров, была оснащена карбюратором. Однако данный двигатель не смог обеспечить работу грузового автомобиля, относящегося к машинам средней грузоподъёмности. Ему не хватало мощности для создания нужных динамических характеристик.
На следующий год машина получила агрегат с шестью цилиндрами, клапаны которых расположены в верхней части. Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.
Отличия данного мотора от образца состояли в меньшей степени сжатия – 6,5. Это привело к уменьшению мощности – с 220 л. с. она снизилась до 148 л. с. Также изменился класс потребляемого топлива. Правительственный лимузин «кушал» дорогой бензин с октановым числом 95, рабочее транспортное средство не могло позволить себе такую роскошь. Его перевели на популярный в то время 76-й бензин.
Через два года после запуска в серию, руководство завода произвело модернизацию автомобиля и мотора. В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.
Новый силовой агрегат с заводским индексом 508 имел хороший аппетит. Его расход на 100 км составлял от 30 до 40 л. Однако учитывая цены на топливо тех времён, такой расход был не критичен. В результате на ЗИЛе было выпущено свыше трёх миллионов таких установок. О неприхотливости в работе и обслуживании этого агрегата ходили легенды. Он хорошо переносил жару южных республик СССР, не было проблем с его запуском в морозную погоду в северных регионах страны
Отметим, что в 1974 году на среднетоннажном грузовом автомобиле ЗИЛ 130 стал устанавливаться более экономичный двигатель с меньшей мощностью ЗИЛ-157 со 110 «лошадьми» под капотом.
На рубеже восьмидесятых-девяностых годов прошлого века, когда политическая ситуация в стране изменилась коренным образом, а цены на горючее резко взлетели вверх, руководство ЗИЛа предприняло попытки перехода востребованного грузовика на более дешевое, дизельное топливо. Но в результате они не увенчались успехом. Позже, в целях снижения затрат на топливо, владельцы грузовика стали переходить на использование газобаллонного оборудования.
Установка ЗИЛ с номером 130 получила восемь цилиндров, расположенных по формату V8. Это означает, что они размещены под углом в 90 градусов относительно друг друга. Подобная компоновка делает силовой агрегат более компактным и лёгким, требует меньше места для установки под капотом. Такое расположение разрешает разместить на нём навесное оборудование.
В течение рабочего цикла мотор делает четыре такта. Питание воздушно-топливной смесью происходит через двухкамерное карбюраторное устройство К-88. Объем двигателя, выпущенного на автозаводе ЗИЛ серии 130, равен 5,969 см3. Работа мотора лимитирована ограничителем количества максимальных оборотов.
В передней части установлены насос подачи воды, компрессорное устройство по нагнетанию воздуха, вентилятор, а также шкивы для привода.
Кривошипно-шатунный механизм считается основой данной силовой установки. Коленвал и распредвал соединены шестеренками. Кулачки распредвала при помощи вспомогательных элементов: толкателей, штанг заставляют двигаться коромысла, которые в свою очередь воздействуют на клапана. Их возврат в прежнее положение происходит за счет установленных пружин.
Карбюратор К-88 работает по принципу падающего потока, имеет сбалансированную поплавковую камеру.
Остов конструкции выполнен из чугуна улучшенного качества. Он обладает повышенной стойкостью к образованию коррозийных очагов.
Материалом для изготовления двух головок блока цилиндров послужил сплав алюминия с другими металлами, которые усиливают прочностные характеристики корпуса. Из аналогичного материала выполнены вытеснители, которые оснащены несколькими кольцами. Верхние два, компрессионные, выполнены из чугуна и покрыты хромом. Назначение составного третьего – в съеме масла. Оно произведено из сплава стали и хрома. Из стали также выполнены полые, плавающие пальцы.
Перечислим материалы изготовления остальных компонентов мотора:
Вытеснители задействуют механизм при помощи трансформации подачи газа. В процессе принимают участие: коленвал, сам шатун и палец, установленный в вытеснителе. В нижней половине детали имеется утолщение с отверстием. Оно необходимо для установки пальца, который служит в качестве элемента соединения шатунной головки и вытеснителя. Стальные обручи предотвращают повреждение цилиндрической поверхности, ограничивая ход поршневого пальца. Палец вытеснителя соединяет деталь с валом.
В нем также расположены гильзы. В верхней половине последних установлен вкладыш на расстоянии 50 мм, произведенный из антикоррозийного чугуна.
Корпус снабжен каналами для водяного охлаждения. Они предназначены для защиты мотора от перегрева.
Эта четырёхколенная деталь силового агрегата имеет пять точек опор. Её коренные и шатунные шейки закалены, что придает ей большую прочность, способствует длительной эксплуатации. Для лучшей балансировки силового агрегата коленчатый вал произведён в форме креста.
Коленчатый вал преобразовывает напор тяги. Передняя часть распредвала имеет фиксатор под шпонку, который удерживает шестерню распределения и фрикционное колесо, необходимое для активации лопастного устройства. Задняя часть коленвала оснащена фланцем для его соединения с маховиком.
Деталь изготовлена из стали сорта 45.
Это колесо стабилизирует работу силового агрегата, делает плавным его ход. Оно также помогает вытеснителям в преодолении конечных положений хода, облегчает запуск с места.
Маховик производится из чугуна, его зубцы, осуществляющие запуск ДВС ЗИЛ весом 440 кг, сделаны из стали. Отметим, что деталь производится одновременно с коленчатым валом, что позволяет избежать риска смещения баланса. Также по этой причине маховик устанавливается на асимметрично расположенные болты и штифты.
Распредвал размещается между опорами стенок и ребер. Кулачок в результате контакта с механизмом передвигает деталь вместе со штангой. Её верхняя часть приводит в движение коромысла, которые в свою очередь воздействуют на стержни клапанов. Последние также начинают свою работу.
На этом его полезные действия не заканчиваются. Он помогает начать работу помпе, насосу, запускает измеритель числа вращений.
Обозначим параметры шатуна двигателя ЗИЛ-130:
При производстве использовалась сталь марки 40Р.
Особенностью этой детали является смещение осевой детали пальца поршня на расстояние 1,6 мм от аналогичной детали самого поршня.
Перечислим технические характеристики поршня ДВС ЗИЛ-130:
Поверхность поршневой юбки обрабатывается оловом с целью скорейшей притирки к цилиндру.
ГБЦ выполнена из алюминиевого сплава. Рабочие камеры в ней имеют клино-овальную форму. Подобное обустройство обеспечивает устойчивость перед возникающими при работе силами детонации.
Корпус крепится к блоку с цилиндрами при помощи 17 болтов, причем 4 из них устанавливаются через ось коромысел.
Клапан выпуска изготавливается из стали сорта ЭИ992, клапан впуска – из аналогичного материала сорта ЭИ107.
В полости клапана, находящегося на выпуске находится металлический натрий (1,85 г). Интенсивная эксплуатация требует эффективного охлаждения установки. Данная система – жидкостного типа. Циркуляция жидкости охлаждения происходит по каналам, проходящим по массиву агрегата.
Основным компонентом системы является ленточно-трубчатый трехрядный радиатор ленточного типа. Регулировка температурного режима осуществляется при помощи термостата, установленного в выпускном патрубке полости для жидкости охлаждения. Водяной насос и вентилятор приводится в движение при помощи ременной передачи шкива коленвала.
Конструкторами ЗИЛа установлена в силовом агрегате оригинальная система смазки, которая необходима для уменьшения сил трения, возникающих при работе. Контактирующие детали смазываются моторным маслом при помощи самотека под давлением, а также путем разбрызгивания.
Использование мотора в безаварийном режиме невозможно без проведения своевременного технического обслуживания. Наиболее важным в этом деле является замена масла в установке.
Для смазки силовой установки рекомендуется использовать масло для мотора класса 0-30W, возможно применение 5,10,15-40 W.
Подача горючего осуществляется принудительно при помощи топливного насоса.
В таблице приведен вес двигателя грузового автомобиля ЗИЛ-130 и прочие технические параметры ДВС ЗИЛ-130.
Получив ответ на вопрос, сколько лошадиных сил в двигателе ЗИЛ-130, и сколько весит двигатель ЗИЛ-130, перейдем к остальным показателям. Отметим, что данный агрегат позволяет среднетоннажному грузовику развивать скорость до 90 км/час.
Обозначим параметры газораспределения двигателя ЗИЛ-130 объёма 6.0 л:
Масса мотора ЗИЛ с номером 130 в сборе с узлом сцепления, КПП, насосом ГУРа, компрессорным устройством, ручным тормозом, а также вентилятором равен шестьсот сорок килограмм.
Этой моделью автомобильного мотора с маркировкой ЗИЛ 130 комплектовались грузовики автозавода имени Лихачёва с индексами 130, 131.
Добавим также, что топливный бак имеет объём 170 литров. Такого количества хватало на пробег 445 км. Эта ёмкость расположена на шасси. Подача горючего осуществляется при помощи диафрагменного насоса типа Б-10. Возможна ручная подкачка бензина при затруднении с запуском при помощи рычага.
Силовой агрегат ЗИЛ с индексом 130 и объемом шесть литров обладает хорошими характеристиками, позволяющими грузовику успешно работать в разных условиях. Однако он предоставляет возможности для проведения тюнинговых работ, в результате которого возможно улучшить динамические параметры «движка» ЗИЛ под номером 130. Перечислим виды проводимых действий по изменению показателей этой установки:
Также возможно проведение других тюнинговых работ, которые позволяют показывать улучшенные характеристики.
| Наименование | Автомобиль ЗИЛ-130 | Сядельный тягач ЗИЛ-130В1 | Автомобиль ЗИЛ-130Г | Шасси самосвала ЗИЛ-130Д1 | Шасси самосвала ЗИЛ-130Б2 |
Основные данные | |||||
| Полезная нагрузка в кг: | |||||
| с платформой | 5000 | — | 5000 | 4500 | 4000 |
| шасси | 5600 | — | 5700 | 5485 | 5475 |
| Нагрузка на седло в кг | — | 5400 | — | — | — |
| Масса (вес) прицепа или полуприцепа с грузом в кг. не более | 8000 | 12400 | 8000 | — | 8000 |
| Масса* (вес) снаряженного автомобиля в кг | 4300 | 3860 | 4575 | 3690 | 3700 |
| Полная масса (вес)автомобиля (с полезной нагрузкой, снаряжением, заправкой, с водителем и двумя пассажирами) в кг: | |||||
| без прицепа или полуприцепа | 9525 | — | 9800 | 9400** | 9400** |
| с прицепом или полуприцепом | 17525 | 16485 | 17800 | — | 17400 |
| Распределение массы снаряженного автомобиля в кг: | |||||
| на переднюю ось | 2120 | 2115 | 2275 | — | — |
| на задний мост | 2180 | 1745 | 2300 | — | — |
| Распределение полной массы с грузом в кг: | |||||
| на переднюю ось | 2575 | 2485 | 2890 | 2900 | 2900 |
| на задний мост | 6950 | 7000 | 6910 | 6500 | 6500 |

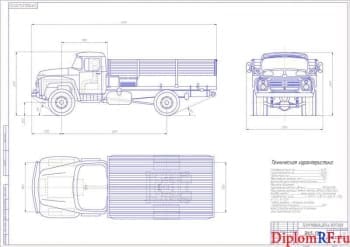

Размеры в мм (см. рис.) | |||||
| Длина А | 6675 | 5280 | 7610 | 5280 | 6150 |
| Ширина Б | 2500 | 2360 | 2500 | 2360 | 2360 |
| Высота В по кабине (без груза) | 2400 | 2400 | 2400 | 2400 | 2400 |
| Расстояние Г от передней оси автомобиля до задней стенки кабины | 1643 | 1643 | 1643 | 1643 | 1643 |
| Расстояние Д от переднего буфера до передней оси автомобиля | 1075 | 1075 | 1075 | 1075 | 1075 |
| База Е автомобиля | 3800 | 3300 | 4500 | 3300 | 3800 |
| Расстояние И от оси задних колес до заднего конца рамы | 1462 | 902 | 1710 | 902 | 1117 |
| Погрузочная высота С платформы без груза | 1450 | — | 1450 | — | — |
| Внутренняя высота К платформы | 575 | — | 575 | — | — |
| Внутренняя ширина Н платформы | 2326 | — | 2326 | — | — |
| Внутренняя длина М платформы | 3752 | — | 4686 | — | — |
| Колея Р задних колес (между серединами двойных скатов) | 1790 | 1790 | 1790 | 1790 | 1790 |
| Колея О передних колес (по грунту) | 1800 | 1800 | 1800 | 1800 | 1800 |
| Расстояние от оси отверстия под шкворень седельно-сцепного устройства до задней стенки кабины в мм | — | 1525 | — | — | — |
| Расстояние от поверхности дороги до опорной поверхности седла (без груза) в мм | — | 1245 | — | — | — |
Эксплуатационные данные | |||||
| Максимальная скорость автомобиля с полезной нагрузкой в км/ч | 90 | 80 (сполуприцепом) | 90 | 90 | 90 |
| Путь торможения автомобиля с полной массой без прицепа, движущегося со скоростью 30 км/ч на горизонтальном участке сухой дороги с асфальтированным или бетонным покрытием под действием рабочего тормоза в м | 11 | 13 (с полуприцепом) | 11 | 11 | 11 |
| Контрольный расход топлива*** на 100 км пути по шоссе при скорости движения 30—40 км/ч и полной нагрузке в л | 28 | 35 (с полуприцепом) | 28 | 28 | 28 |
| Габаритный радиус поворота по точке автомобиля, наиболее удаленной от центра поворота, в м | 8,9 | 8 | 10,1 | 8 | 8,9 |
| Дорожный просвет при полной нагрузке 5000 к гс в мм | 270 | 270 | 270 | 270 | 270 |
| Углы света в град: | |||||
| передний | 38 | 38 | 38 | 38 | 38 |
| задний | 27 | 47 | 22 | 47 | 33 |
Двигатель | |||||
| Модель и тип | ЗИЛ-130, V-образный, четырехтактный карбюраторный, верхнеклапанный | ||||
| Расположение цилиндров | под углом 90 градусов | ||||
| Число цилиндров | 8 | ||||
| Диаметр цилиндров и ход поршня в мм | 100х95 | ||||
| Рабочий объем цилиндров в л | 6 | ||||
| Степень сжатия | 6,5 | ||||
| Номинальная мощность при 3200 об/мин в л.с., не менее | 150 | ||||
| Максимальный крутящий момент в кгс*м, не менее | 41 | ||||
| Минимальный удельный расход топлива в г/л. с. ч. | 240 | ||||
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 | ||||
| Нумерация цилиндров (счет ведется от вентилятора двигателя): | |||||
| правая группа | 1-2-3-4 | ||||
| левая группа | 5-6-7-8 | ||||
| Сухая масса (вес) двигателя со сцеплением, коробкой передач, стояночным тормозом, компрессором, насосом гидроусилителя рулевого управления и вентилятором в кг | 640 | ||||
| Блок цилиндров | Чугунный, с легкосъемными вставными мокрыми гильзами, с кислотоупорной вставкой в верхней части гильзы и резиновыми уплотняющими кольцами в нижней ее части | ||||
| Головки цилиндров | Две, из алюминиевого сплава, со вставными седлами и направляющими клапанов | ||||
| Поршни | Из алюминиевого сплава, форма юбки овальная | ||||
| Поршневые кольца | Три компрессионных — чугунные (два верхних хромированные) и одно маслосъемное, стальное, составное, хромированное | ||||
| Поршневые пальцы | Стальные, плавающие, пустотелые | ||||
| Шатуны | Стальные, двутаврового сечения, со смазкой поршневого пальца разбрызгиванием | ||||
| Шатунные и коренные подшипники | Тонкостенные, взаимозаменяемые, сталеалюминневые вкладыши (стальная лента, алюминиевый сплав) | ||||
| Коленчатый вал | Стальной, кованый, пятиопорный, с каналами для смазки; шейки с грязеуловителями | ||||
| Маховик | Чугунный, снабжен стальным зубчатым венцом для пуска двигателя от стартера | ||||
| Распределительный вал | Стальной, пятнопорный | ||||
| Фазы газораспределения****: | |||||
| открытие впускного клапана | 31° до в. м. т. | ||||
| закрытие впускного клапана | 83° после н. м. т. | ||||
| открытые выпускного клапана | 67° до н. м. т. | ||||
| закрытие выпускного клапана | 47° после в. м. т. | ||||
| Привод распределительного вала | Парой шестерен с косыми зубьями; ведомая шестерня чугунная | ||||
| Клапаны | Верхние, расположены в головках блока цилиндров в один ряд наклонно к оси цилиндров; приводятся в действие от одного распределительного вала при помощи толкателей, штанг, коромысел. Выпускные клапаны пустотелые, охлаждаемые, с жаростойкой наплавкой посадочного седла, имеют механизм для принудительного проворачивания клапана во время работы | ||||
| Толкатели | Механические, стальные, с наплавкой из специального чугуна | ||||
| Коромысла клапанов | Кованые или литые, стальные с бронзовой втулкой | ||||
| Механизм вращения выпускного клапана | Принудительный, шарикового типа | ||||
| Газопроводы | Впускной газопровод из алюминиевого сплава, общий для обоих рядов цилиндров, снабжен водяной рубашкой для подогрева топливной смеси, расположен между головками блока; выпускные — чугунные, по одному с каждой стороны блока двигателя | ||||
Система смазки | |||||
| Система смазки | Смешанная: под давлением и разбрызгиванием с охлаждением масла в радиаторе | ||||
| Масляный насос | Шестеренчатый, двухсекционный, расположен с правой стороны блока цилиндров. Верхняя секция насоса подает масло через масляный фильтр в систему смазки двигателя. Редукционный клапан верхней секции отрегулирован на давление 3,2 кгс/см2 (не менее). Нижняя секция насоса подает масло в масляный радиатор; перепускной клапан нижней секции отрегулирован на давление 1,2 кгс/см2 | ||||
| Масляный фильтр | Центробежный с реактивным приводом (полнопоточная центрифуга), включен в масляную систему последовательно | ||||
| Масляный радиатор | Трубчатый, воздушного охлаждения, установлен перед водяным радиатором | ||||
| Вентиляция картера | Принудительная, отсосом картерных газов во впускной газопровод через специальный клапан; свежий воздух поступает через воздушный фильтр маслоналивной горловины | ||||
Система питания | |||||
| Подача топлива | Принудительная, диафрагменным герметизированным насосом | ||||
| Топливо | Автомобильный бензин А-76, ГОСТ 2084—67 | ||||
| Топливный бак | Одни, емкостью 170 л, установлен под платформой, на левом лонжероне | ||||
| Топливный насос | Б10, диафрагменный, с рычагом для ручной подкачки топлива | ||||
| Подогрев топливной смеси | Во впускном газопроводе, имеющем водяную рубашку для подогрева смеси | ||||
| Фильтры очистки топлива: | |||||
| магистральный фнльтротстойник топлива | Щелевой, расположен на кронштейне топливного бака | ||||
| фильтр тонкой очистки топлива | С керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором | ||||
| фильтр в топливном баке | Сетчатый, расположен на приемной трубке топливного бака | ||||
| Карбюратор | К-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер | ||||
| Ограничитель максимального числа оборотов коленчатого вала двигателя | Пневмоиентробежный (центробежный датчик и исполнительный диафрагменный механизм с пневматическим приводом) | ||||
| Воздушный фильтр | ВМ-16, масляно-инерцнонный с двухступенчатой очисткой воздуха | ||||
| Система охлаждения | |||||
| Система охлаждения двигателя | Жидкостная, закрытая, с принудительной циркуляцией | ||||
| Радиатор | Трубчато-ленточный (змейковый) трехрядный***** | ||||
| Величина избыточного давления, обеспечиваемого клапаном, расположенным в пробке радиатора | 1 кгс/см2, что обеспечивает температуру кипения воды при 119° С | ||||
| Термостат | С твердым наполнителем, установлен в выпускном патрубке водяной рубашки | ||||
| Жалюзи | Створчатые, вертикальные, управляются из кабины водителя | ||||
| Водяной насос | Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала | ||||
| Вентилятор | Шестилопастный с отогнутыми концами лопастей | ||||
Сцепление | |||||
| Тип | Однодисковое, сухое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске | ||||
| Фрикционные накладки | Из асбестовой композиции | ||||
| Число пар трущихся поверхностей | 2 | ||||
Коробка передач | |||||
| Тип | Механическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач | ||||
| Передаточные числа: | |||||
| первой передачи | 7,44 | ||||
| второй передачи | 4,1 | ||||
| третьей передачи | 2,29 | ||||
| четвертой передачи | 1,47 | ||||
| пятой передачи | 1 | ||||
| заднего хода | 7,09 | ||||
Карданная передача | |||||
| Карданные валы | Два, открытого типа, с промежуточной опорой на раме | ||||
| Карданные шарниры | Три, на игольчатых подшипниках | ||||
Задний мост | |||||
| Картер заднего моста | Стальной, штампованный, сварной | ||||
| Главная передача | Двойная, с парой конических шестерен со спиральными зубьямн и парой цилиндрических шестерен с косыми зубьями | ||||
| Передаточное число главной передачи | 6,32 | ||||
| Дифференциал | Конический, с четырьмя сателлитами, симметричный | ||||
| Полуоси | Полностью разгруженные | ||||
Рама и подвеска | |||||
| Рама | Штампованная, клепаная, с лонжеронами швеллерного сечения, соединенными поперечинами | ||||
| Прицепное устройство****** | Сзади буксирный крюк с защелкой, впереди буксирные крюки | ||||
| Подвеска передней оси и заднего моста | На продольных полуэллиптических рессорах; передние концы передних и задних рессор закреплены на раме с помощью отъемных ушков и пальцев, задние концы рессор скользящие | ||||
| Амортизаторы | Гидравлические телескопические, двустороннего действия; установлены на передней подвеске | ||||
Передняя ось | |||||
| Балка передней оси | Двутаврового сечения | ||||
| Угол развала колес в градусах | 1 | ||||
| Схождение колес (разность расстояний между ободьями колес сзади и спереди на уровне оси колеса) в мм | 2-5 | ||||
| Поперечный наклон шкворня в град | 8 | ||||
| Продольный наклон шкворня без нагрузки | 1° 15′ (ЗИЛ-130, ЗИЛ-130Б2), 0°50′ (ЗИЛ-130В1), 1°30′ (ЗИЛ-130Г), 1° (ЗИЛ-130Д1) | ||||
Колеса и шины | |||||
| Колеса | Дисковые, 7,0—20, крепятся гайками на восьми шпильках | ||||
| Шины | Пневматические, камерные 260—508 или 260—508Р | ||||
| ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130В1 | ЗИЛ-130Д1, ЗИЛ-130Б2 | ||||
| Давлена в шинах колес в кгс/см2: | |||||
| передних | 3,5 | 3,5 | |||
| задних и запасного | 5 | 4,3 | |||
| Давление в шинах колес типа Р в кгс/см2: | |||||
| передних | 4,5 | 5 | |||
| задних и запасного | 6 | 5 | |||
Рулевое управление | |||||
| Рулевой механизм | С гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором | ||||
| Насос гидроусилителя рулевого управления | Лопастный, двойного действия приводимый во вращение ремнем от шкива коленчатого вала | ||||
| Передаточное число рулевого механизма | 20 | ||||
| Наибольший угол поворота передних колес (внутреннего) в град: | |||||
| вправо | 34 | ||||
| влево | 36 | ||||
| Шарниры рулевых тяг | Шаровые; у поперечной тяги — саморегулирующиеся, у продольной — регулируемые | ||||
Тормоза | |||||
| Рабочие | Колодочные, барабанного типа, действуют на все колеса, привод пневматический | ||||
| Стояночный | Барабанного типа, действует на трансмиссию; привод механический | ||||
| Воздушный компрессор | Двухцилиндровый, с жидкостным охлаждением головки и блока | ||||
| Диаметр цилиндра и ход поршня в мм | 60х38 | ||||
| Поршни компрессора | Из алюминиевого сплава с плавающими поршневыми пальцами | ||||
| Производительность прн частоте вращения коленчатого вала компрессора 2000 об/мин и при противодавлении 7 кгс/см2 в л/мин | 220 | ||||
| Привод компрессора | Ремнем от шкива водяного насоса | ||||
| Смазка компрессора | От системы смазки двигателя под давлением и разбрызгиванием | ||||
| Регулятор давления | Шариковый | ||||
| Воздушные баллоны | Два, емкостью по 20 л | ||||
Электрооборудование | |||||
| Система электрооборудования | Однопроводная, отрицательные зажимы источников тока соединены с корпусом (массой) автомобиля | ||||
| Напряжение в сети в В | 12 | ||||
| Генератор | Г250-И1, переменного тока с встроенными кремниевыми выпрямителями, максимальная сила тока 40 А | ||||
| Регулятор напряжения | РР350-А, бесконтактный полупроводниковый | ||||
| Аккумуляторная батарея | Одна, 12 В 6 СТ-90-ЭМС; емкостью 90 Ач при 20-часовом режиме разряда | ||||
| Стартер | СТ130-А1, электрический, 12 В, постоянного тока, последовательного возбуждения, мощностью 1,5 л.с. с электромагнитным приводом и муфтой свободного хода | ||||
| Распределитель зажигания | Р4-Д с автоматической регулировкой опережения зажигания — центробежным и вакуумным регуляторами | ||||
| Катушка зажигания | Б114 | ||||
| Транзисторный коммутатор с добавочным сопротивлением СЭ107 | ТК102 | ||||
| Свечи зажигания | А15-БС или А15-СС, резьба М14х1,25 мм | ||||
| Комбинированный выключатель зажигания и стартера | ВК350, с замком, включается при помощи ключа | ||||
| Фары | Две, ФГ122-Г, с двухиитевыми лампами 50 + 40 Вт | ||||
| Подфарники и передние указатели поворота | Два, ПФ101-Б с двухиитевыми лампами 21+6 св (нить 21 св — указатель поворота, нить 6 св — габаритный свет) | ||||
| Задние фонари | Два (правый — ФП101-Б, левый — ФП101) с двумя лампами 21 и З св в каждом (лампа 21 св — указатель поворота и торможения, лампа 3 св — габаритный свет и освещение номерного знака) | ||||
| Переключатель указателей повороте | П105-А укреплен на рулевой колонке, включается от руки, а выключается автоматически | ||||
| Прерыватель указателей поворота | РС57 | ||||
| Центральный переключатель света | П44-А, на три положения | ||||
| Ножной переключатель света | П53-Б, на два положения | ||||
| Выключатель сигнала торможения | Пневматический, размещен в тормозном кране | ||||
| Звуковой сигнал | С44, электрический*******, вибрационный безрупорный, установлен под капотом двигателя | ||||
| Подкапотная лампа | ПД308, с выключателем на лампе | ||||
| Штепсельная розетка переносной лампы | 47К, крепится в кабине на левой боковой панели | ||||
| Штепсельная розетка прицепа | ПС300, семиклеммовая, расположена на задней поперечине рамы | ||||
| Предохранители | ПР2-Б, биметаллический, кнопочный на 20 А в цепи сигнала и штепсельной розетки переносной лампы; биметаллический на 20 А в цепи центрального переключателя, два (ПР510) биметаллических по 6 А в цепях электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворотов | ||||
| Электродвигатель отопителя кабины | МЭ226-Б, мощностью 35 Вт с дополнительным сопротивлением СЭ300 | ||||
| Датчик аварийного перегрева охлаждающей жидкости | ТМ102, размещен в верхнем бачке радиатора | ||||
Контрольные приборы | |||||
| Спидометр | Со стрелочным указателем скорости и суммарным счетчиком пройденного пути | ||||
| Указатель давления масла в системе смазки двигателя | Мембранный, непосредственного действия | ||||
| Указатель температуры охлаждающей жидкости | Электрический, градуированный до 120° С, снабжен датчиком, установленным в водяном канале впускной трубы | ||||
| Указатель уровня топлива | Электрический реостатного типа, с датчиком БМ117-А, установленным на баке, действует только при включенном зажигании | ||||
| Амперметр | Со шкалой 30—0—30 А | ||||
| Манометр для контроля давления воздуха в системе пневматического привода тормозов | Двухстрелочный; верхняя стрелка показывает давление в воздушных баллонах, нижняя — давление в тормозных камерах | ||||
Кабина и платформа | |||||
| Кабина | Цельнометаллическая, закрытая трехместная; имеет панорамное ветровое стекло | ||||
| Отопление кабины | Жидкостное, от системы охлаждения двигателя; с центробежным вентилятором; ручка управления заслонкой канала отопителя расположена на щите кабины | ||||
| Вентиляция кабины | Через опускающиеся стекла дверей, поворотные форточки и вентиляционные люки в крыше | ||||
| Сиденья | Сиденье водителя регулируемое; пассажирское сиденье двухместное нерегулируемое. Подушки из губчатой резины | ||||
| Стеклоочиститель | Пневматический, двухщеточный | ||||
| Устройство для обмыва ветрового стекла | Водяное, с ножным приводом, с двумя распылителями | ||||
| Платформа | Деревянная с тремя откидными бортами******** | ||||
| ЗИЛ-130 | ЗИЛ-130Г | ||||
| Внутренние размеры платформы в мм: | |||||
| Длина | 3752 | 4686 | |||
| ширина | 2326 | 2326 | |||
| высота | 575 | 575 | |||
| Погрузочная высота пола платформы без груза в мм | 1450 | 1450 | |||
Пусковой подогреватель ********* | |||||
| Тип | Жидкостный | ||||
| Топливо | Автомобильный бензин, применяемый для двигателя | ||||
| Емкость топливного бака в л | 2 | ||||
| Расход топлива в кг/ч | 2 | ||||
| Производительность в ккал/ч | 14000 | ||||
| Воспламенение топлива в котле подогревателя | Свечой накаливания | ||||
| Источник энергии для воспламенения топлива | Аккумуляторная батарея автомобиля | ||||
| Максимальная мощность, потребляемая электродвигателем вентилятора, в Вт | 42 | ||||
Заправочные емкости в л | |||||
| Система смазки двигателя с масляным радиатором | 85 | ||||
| Система охлаждения двигателя: | |||||
| без отопителя и подогревателя | 26 | ||||
| с отопителем и подогревателем | 29 | ||||
Основные данные для регулировок и контроля | |||||
| Зазор между стержнем клапана и коромыслом двигателя для впускного и выпускного клапанов на холодном двигателе в мм | 0,25-0,3 | ||||
| Зазор между контактами прерывателя в мм | 0,3-0,4 | ||||
| Зазор между электродами свечей зажигания в мм | 0,85,-1 | ||||
| Давление масла в системе смазки прогретого нового двигателя при скорости движения автомобиля 40 км/ч на прямой передаче в кгс/см2 | 2,4 | ||||
| Минимально допустимое давление масла в двигателе, прогретом до рабочей температуры на холостом ходу в кгс/см2 | 0,5 | ||||
| Минимально допустимое давление масла в эксплуатации при скорости автомобиля 40 км/ч на прямой передаче в кгс/см2 | 1 | ||||
| Давление воздуха в системе пневматического привода тормозов в кгс/см2 | 6-7,7 | ||||
| Нормальная температура жидкости в системе охлаждения двигателя в °С | 80-95 | ||||
| Нормальный прогиб приводных ремней вентилятора, водяного насоса гидроусилителя рулевого управления- и генератора под действием усилия 4 кгс в мм | 8-14 | ||||
| Нормальный прогиб приводного ремня компрессора под действием уснлня в кгс в мм | 5-8 | ||||
| Свободный ход конца тормозной педали при установке одинарного крана в мм | 20-30 | ||||
| Свободный ход конца тормозной педали при установке комбинированного крана в мм | 40-60 | ||||
| Расстояние от педали тормоза до пола при полном нажатии на педаль в мм | 10-30 | ||||
| Ход штоков тормозных камер в мм: | |||||
| передних | 15-25 | ||||
| задних | 20-30 | ||||
| Свободный ход педали сцепления в мм | 35-50 | ||||
| Полный ход педали сцепления в мм, не менее | 180 | ||||
130 — технические характеристики и особенности грузовика
Зил-130 впервые сошел с конвейера в 60-х. Заводу им. Сталина удалось выпустить авто с синхронизированной КПП, оборудованный гидроусилителем руля. Новый самосвал не только оправдал надежды, но и превзошел их: омыватель стекла, подогрев мотора, трехместная кабина — все это было в новинку. Зил-130, технические характеристики которого были направлены на максимально эффективную работу, оказался настолько успешным, что производится и поныне. Изменилось только название — теперь это «АМУР 53131». Что же особенного в этой модели и почему этот грузовик стал одним из самых мощных в Советском Союзе? В этой статье мы рассмотрим этот вопрос.
Двигатель
V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76. Технические нюансы двигателя отображены в таблице.
| Схема питания | Карбюратор |
| Количество клапанов | 2 |
| Число цилиндров | 8 |
| Положение | Спереди, продольно |
| Мощность в л.с. | 135-150 |
| Объем в л. | 5.99 |
| Вращение в об./м. | 3200 |
| Способ понижения температур | Воздушно-жидкостный |
| Объем бака, л. | 176 |
| Максимальная скорость км/ч | 90 |
Также были разработаны модели для холодных климатических зон с препусковым обогреванием.
Коробка передач
Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.
| Коробка переключения | Механика |
| Число положений | 5 |
| Привод | Заднеприводной |
Особенности кузова
Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.
| С установленными бортами | 7.8 м3 |
| Без бортов | 5 м3 |
| Площадь платформы | 8.7 м2 |
| Направления разгрузки | Прямо и в стороны |
| Угол подъема | 50 гр. |
| Размер платформы | 2325 на 3752 мм |
- Задняя загрузка
- Боковая загрузка
Гидравлика
Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.
Грузоподъемность и общие размеры
ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.
| В ширину (в миллиметрах) | 2500 |
| В высоту | 2400 |
| В длину | 6675 |
| Колесная основа | 3800 |
Дополнительные
характеристики и модификацииТормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.
Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели. Масса стандартного варианта — 4300 кг.
Было разработано 5 модификаций автомобиля:
- 130А — бортовой тягач;
- 130Б — самосвал, широко применяется в сельскохозяйственных работах;
- 130В — седельный тягач ;
- 130Г — удлиненныйй бортовой грузовик с платформой;
- 130ВТ — с усиленным задним мостом, отличительной особенностью .
- Удлиненный бортовой грузовик
- Седельный тягач
- Самосвал
Заключение
Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.
ЗИЛ-130: технические характеристики самосвала, его грузоподъемность, объем кузова и топливного бака, габаритные размеры
ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная техника. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции, всех технических характеристиках и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.
Прочитайте рейтинг топ 5 самых больших карьерных самосвалов в мире.
О производителе ЗИЛ
ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса, а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно. Также вас может заинтересовать статья про марки Камазов и длину Камаза.
На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.
Технические характеристики
| Устройства | Параметры |
| Шасси | ЗИЛ-130Б/ЗИЛ-130Б2 |
| База, мм | 3800 |
| Двигатель | ЗИЛ-130 |
| Мощность, л.с. (кВт) | 150 (110.4) |
| Крутящий момент, Нм | 401.8 |
| КПП | Механическая, 5-ступенчатая, синхронизированная |
| Колесная формула | 4х2 |
| Размер шин | 260-508Р |
| Макс. скорость, км/час | 90 |
| Емкость топливного бака, л | 175 |
| Норма расхода топлива, л/100км | 37 |
| Работа с прицепом | -/+ |
| Размеры платформы, ДхШхВ, мм | 3752х2325х575 |
| Площадь платформы, м2 | 8,7 |
| Объем кузова, м3 | 5 |
| Угол подъема, град | 50 |
| Грузоподъемность, кг | 4000 |
| Направление разгрузки (вбок/назад) | +/+ |
| Габаритные размеры, (длина х ширина х высота), мм | 6675х2500х2400 |
| Вес (сколько весит), кг | 9360 |
ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала – Tatra t815.
Рекомендуем также ознакомиться с техническими характеристиками ЗИЛ-131.
Модели самосвала на фото.
Популярный производитель
Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.
Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа, однако может осуществлять выгрузку на одну из 3 сторон.
Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.
Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:
- Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
- Износ уплотнителей коленвала.
- Замусоривание специальной трубки для забора масла.
- Деструкция головок шатунов, местом расположения которых является нижняя панель.
Модели грузовиков
Различные модификации машины
Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:
- 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
- 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
- 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
- 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
- 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.
Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.
Технические характеристики
Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.
Изучите фронтальные погрузчики российского производства, используемые в строительстве и горнодобывающей отрасли.
Их основные технические характеристики подробно описаны в другой нашей статье.
Отдельная статья посвящена экскаваторам-погрузчикам Вольво.
Плюсы и минусы самосвала
Преимущества:
- Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
- Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
- Радиус разворота составляет 7 м, что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
- Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.
Недостатки:
- Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
- Грузоподъемность грузовых автомобилей не является рекордной.
- Есть узконаправленные модели, использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.
Эргономика
Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст – 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.
Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.
Самосвал ЗИЛ-130
Гидравлика кузова
Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л, насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.
Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.
Трансмиссия
ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.
Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.
Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям, которые необходимы для усовершенствования модели.
Особенности работы
Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.
Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.
Тормозная система
Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.
Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.
Модель 130
Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.
Двигатель
В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».
Более поздние этапы разработок обозначились использованием 8 цилиндров, что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.
Общий вид
Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.
Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.
Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.
Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.
Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.
Для сравнения можете ознакомиться со статьей про двигатель МАЗ 5551.
Заключение
ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве, так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.
Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.
Также для сравнения можете ознакомиться со статьей про самосвал БелАЗ 75710 технические характеристики.
Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор.
Самосвал ЗИЛ 130 — грузовик, знакомый каждому
По российским дорогам перемещаются разнообразные легковые и грузовые автомобили. Возможно, большую часть грузовиков составляют ЗИЛ самосвалы дизель, использующиеся в строительстве и производстве. Данный транспорт очень популярен благодаря своей надежности, эффективности и достаточно малому периоду окупаемости.
ЗиЛ-130 стал первым грузовиком, собираемым на заводах ЗИЛ, после чего окрашиваемым в белый и голубой гражданские цвета, хотя все автомобили этого производителя ранее создавались для военных целей, окрашивались в цвет хаки. Существуют модели данного самосвала, ставшие достаточно популярными у работников производственной сферы. К такому автомобилю относится ЗИЛ 130 самосвал колхозник, который можно эксплуатировать в любых условиях климата, и перемещать по различным видам дорог, находящимся в любом состоянии.
Основные рабочие характеристики самосвалов ЗИЛ 130
Эксплуатационные характеристики самосвала ЗИЛ 130 значительно выше, чем у заграничных моделей данного транспорта, которые не могут применяться в суровых условиях российского климата. Заграничная техника выходит из строя под действием перепада температур, плохого качества дорожного покрытия, высокого уровня весенней и зимней влажности, и некоторых других негативных факторов, а самосвал ЗИЛ может долго и эффективно функционировать в подобных условиях.
Самосвалы имеют много модификаций, среди которых наиболее используемыми являются сочлененные самосвалы и полуприцепы, выполняющие задачи, для решения которых невозможно применение другой техники. Данные модификации самосвала ЗИЛ являются мощной и популярной связкой, наиболее часто используемой на различных промышленных заводах мировых государств и стран СНГ. В карьерных работах и на горнорудных предприятиях именно сочлененный ЗИЛ 130 самосвал дизель и полуприцепы самосвалы данного производителя испытывают самую большую рабочую нагрузку при выполнении необходимых задач.
Автомобиль ЗИЛ 130 самосвал дизель снабжен гидравлическим сцеплением и надежным механизм для торможения. На данном транспорте, с грузовой металлической платформой, присутствует гипоидная главная передача, на передней оси установлены дисковые тормоза, а на 16-ти дюймовые колеса надеты бескамерные покрышки. Данные факторы гарантируют безопасность водителя во время осуществления рабочих процессов.
Расход топлива, объем кузова и грузоподдъемность самосвалов ЗИЛ 130
Этот автомобиль можно эффективно использовать в стесненных городских условиях благодаря устройству собственной системы, позволяющей снизить радиус разворота до 7 метров, и уменьшить значение погрузочной высоты. При более подробном изучении технических характеристик данного транспорта становится заметно, что при 4-тонной массе грузоподъемность ЗИЛ 130 самосвала составляет только 3 тонны.
Мксимальная величина скорости разгона грузовика данной модели достигает 90 километров в час, хотя в технических характеристиках своей продукции производитель указывает другое значение, равное 95 километрам в час. Данный автомобиль также потребляет малое количество топлива, объем которого составляет 16 литров на 100 километров. Большое значение уровня производительности достигается объемом кузова ЗИЛ 130 самосвала, равным 5 кубическим метрам. Если масса транспортируемого груза не превышает грузоподъемность этой грузовой машины, то 3 или 4 кубометра не являются ощутимым пределом загружаемости автомобиля.
На самосвале ЗИЛ–130 можно транспортировать разнообразные грузы по обычным дорогам общего пользования, а также применять этот транспорт для установки разнообразного оборудования или буксирования прицепа, вес которого не превышает 8 тонн. Стандартная комплектация ЗИЛ самосвала состоит из пятиступенчатой синхронизированной трансмиссии, гидравлического усилителя рулевой колонки, и трехместной кабины, а габариты ЗИЛ 130 самосвала равны 3750 на 2215 на 490 миллиметров. Значение погрузочной высоты кузова этого автомобиля колеблется в пределах 1300–1400 мм. Данная величина соответствует уровню, на котором располагается пол железнодорожного вагона, благодаря чему при перевалке кузов отпадает необходимость в погрузочных рампах на складах.
Цена, определяемая годом выпуска, количеством пробега, технического состояния транспорта, этого популярного грузовика, на автотранспортном рынке может изменяться в пределах 2-6 тыс. американских долларов. Автомобили, которые сошли с конвейера раньше остальных, соответственно, имеют больший эксплуатационный пробег, стоят значительно меньше, чем транспорт, что был собран на заводе в последних партиях. При приобретении данного рабочего транспорта необходимо проверить ключевые технические детали, на предмет их работоспособности. В случае аренды автокрана, данным вопросом занимаются сотрудники фирмы арендодателя.
Грузовик ЗИЛ-130 / ЗИЛ-431410: характеристики, описание, фото, видео..
Обзорная статья на грузовик ЗИЛ-131
Фото: «Аварийка на базе ЗИЛ-130. Подборка-1»
Фото: «АПА-50М на базе ЗИЛ-131. Подборка-2»
Фото: «ЗИЛ-130. Подборка-2»
Фото: «ЗИЛ-130. Подборка-3»
Фото: «Старые фото ЗИЛ-130. Подборка-4»
ЗИЛ-130 (ЗИЛ-431410) –советский, а в дальнейшем российский грузовик разработанный и производимый на московском заводе имени Лихачёва (ЗиЛ). Грузовик стал самым массовым грузовиком в СССР и производился с 1956 по 1994 года. Работы по созданию автомобиля возглавил главный конструктор по грузовым авто Анатолием Маврикиевичем Кригером. Проект грузового автомобиля изначально имел название ЗиС-125, первые наброски ЗИЛ-130 делались в Днепропетровске, но со временем документацию и чертежи передали для дальнейшей доработки в КБ ЗиЛ в Москву. С 1986 года выпускался под индексом ЗИЛ-130-76 (ЗИЛ-431410)
История создания
В послевоенные годы грузовой парк Советского Союза нуждался в новом грузовике, поскольку основной грузовик ЗИС-150 (производился с 1947-1957 год, 95л.с) не удовлетворял потребности военных и сельского хозяйства, а пришедший на ему смену ЗИЛ-164 стал лишь временной мерой, который по сути выпускал глубоко модернизированный ЗИС-150. Первые опытный образец ЗИЛ-130 появился в конце 1956 года на котором стоял шестицилиндровый однорядный карбюраторные двигатели ЗИЛ-120. В 1959 грузовик показали публике в ВДНХ на выставке сельского хозяйства. В начале 1961 года были утверждены тактико-технические задания для грузовика. При дальнейшей доработке опытных ЗИЛ-130 было решено устанавливать на них восьмицилиндровый V-образный карбюраторный двигатель. Новый двигатель оказался в несколько раз лучше: 150 л.с., против 95 л.с., более современный, надежней. Двигатель потреблял низкооктановый бензин А-72 при степени сжатия 6,5 атмосфер. Автомобиль ЗИЛ-130 проектировался одновременно с трехосным грузовиком ЗИЛ-131 имевший колесную формулу 6х6. Производство грузовиков ЗИЛ-130 началось 1 октября 1964 года.
Для своего времени грузовик был уникален, так как в нем было появился ГУР, пятиступенчатая коробка передач с синхронизатором всех скоростей, кроме первой. Движения на грузовике, как правило можно начинать со второй скорости, а первая используется при начале движения на бездорожье, при подъеме в горку или большой массе груза.
Кабина ЗИЛ-130-го внешне бросалась в глаза людей, так как ничего подобного в то время люди не видели. Кабина имела обтекаемые формы и панорамное лобовое стекло. Над дизайном кабины работал выпускник Московского художественно-промышленного училища «Строгановка» Эрик Владимирович Сабо, по некоторым данным работы по внешнему облику (дизайн) производила сотрудница ЗиЛа Т.П. Кисилева. Грузовик стал заметен на публике за счет голубой раскраски кузова, были еще и другие цвета, но голубой цвет преобладал среди 131-ых. Как правило полноприводные автомобили и грузовики красили в зеленый «хаки» цвет, в случае военной мобилизации большинство автопарка сразу имело маскировочный цвет.
Любовь водителей к грузовику пришла практически сразу. Для своего времени у него было достаточной мощный мотор в 150 л.с., приятный внешний вид, гидроусилитель руля, панорамное стекло. А самое важное в грузовике было высокое качество и надежность. Ресурс до первого капитального ремонта составлял 300 000 км. В мае 1973 во время тестовых испытаний на полигоне НАМИ ЗИЛ-130 преодолел 25 000 км за 12 дней без поломок.
В конце 1960-ых не смотря на удачную и надежную конструкцию ЗИЛ-130 автомобильные конструкторские бюро стали подготавливать приемника грузовику. Так в 1969 на свет появился бескапотный дизельный ЗИЛ-170, который позже превратился в КАМАЗ-5320. В 1976 началось производство КАМАЗ-5320 в Набережных Челнах. Модернизации грузовика была запоздалой-в 1978 году на свет появился обновлённый ЗИЛ-130-76, затем в 1986 году грузовик получил индекс ГАЗ-431410. Грузовик ЗИЛ-130-76 внешне отличается от ЗИЛ-130 поворотным огнями над фарами, а не под фарами. Не смотря на новый индекс и модернизации грузовик не имел значительных отличий от ранней модели. Основной недостаток был прожорливый карбюраторный двигатель, а дизельный двигатель ЗИЛ-64 появился лишь 1987 году для ЗИЛ-4331 (спроектирован в 1976 году), как мы видим новый вариант ЗИЛ-130, запоздал на 11 лет. Не смотря на появление дизельного двигателя ЗИЛ-131 продолжали оснащать карбюраторными двигателями. Скорей всего это связано с тем, что не было конкуренции, а о расходе топливо мало, кто задумывался, так как за него платило государство. За 30 лет производства было выпущено более 3,5 млн ЗИЛ-130 и его модификаций. ЗИЛ-130 стал самым массовым автомобилем в истории Советского автопрома. Это самый массовый автомобиль в истории Советского автопрома. После распада СССР производство ЗИЛ-131 стало быстро падать из-за кризиса в стране и неготовность отечественного автопрома к рыночной экономике. Основным эксплуататором ЗИЛ-130 являлось сельское хозяйство, строительные организации т промышленность. Для военных ЗИЛ-130 не представлял особого интереса, так как были полно приводные грузвоики-ГАЗ-66, ЗИЛ-131 и т.п. В армии ЗИЛ-130, как правило выполнял тыловую работу на дорогах общего пользования выполняя роль бензовоза, аэродромной-диспетчерской машины, РСЗО «Град-1» и «Катюша» (выпуск РСЗО был незначителен).
Конструкция
На машины ставили 6-целиндровый V-образный двигатель ЗИЛ-311 с двухкамерным карбюратором К-88 и ограничителем оборотов. Двигатель обеспечивает мощность в 150 л.с. при 3200 оборотах в минуту, что позволяет разогнать грузовик до 90 км/ч. Двигатель объемом 6 литров рассчитан на использование бензина А-76. Объем бензобака составляет 175 литров. Средний расход топлива по трассе 25-28 литров, по городу и пересеченной местности 35-42 литра на 100 км. Кабина грузовика трехместная (водитель+2 пассажира). Грузовик имел гидроусилитель руля и 5-и ступенчатую коробку передач. Некоторые автомобили оборудовались предпусковым подогревом двигателя для запуска в холодную погоду. Колесная формула 4х2 (привод на задний мост). Ресурс до первого капитального ремонта составляет 300 000 км.
Итоги
У грузовика 30-летняя история успеха с трёхмиллионным выпуском машин и печальная история заката после распада СССР, полное закрытие завода ЗИЛ в 2012 году. Для нужд страны выпускалось порядка 100 модификаций ГАЗ-130 (дизельные, газовые, бензиновые двигатели), но в своей массе производились с бензиновым двигателем. В качестве военного автомобиля был мало востребован военным, но в случаи войны он быстро мог стать в строй выполняя армейские задачи. Грузовик часто можно встретить на дорогах России и стран СНГ. Проблемой ЗИЛ-130, как и многих грузовиков стала их медленная модернизация и техническая отсталость от зарубежных конкурентов. Грузовик поставлялся на экспорт примерно в 40 стран мира. На смену ЗИЛ-130 пришел ЗИЛ-4331.
P.S. Простите, что не перечисляю модификации ЗИЛ-130….их слишком много.
| Колесная формула | 4х2 |
| Тип подвески | рессорная |
| Двигатель | ЗИЛ-311, карбюраторный |
| Объем двигателя | 6 литров |
| Мощность | 150 л.с, 410 НМ при 1800-2000 оборотах в минуту, 35 л,с, на тонну |
| Топливо | А-72 |
| Объем бака | 175 литров |
| КПП | пятиступенчатая |
| Габариты | 6675-мм длина, 2500-мм ширина, 2400-мм высота |
| Колея | 1800-мм передняя, 1790-мм задняя |
| Клиренс | 275-мм |
| Базовая масса | 4300 кг |
| Снаряженная масса | 5600 кг |
| Грузоподъемность | 6000 кг |
| Масса буксируемого прицепа | 8000 кг |
| Экипаж | 1 водитель+2 пассажира |
| Скорость | максимальная 90 км/час, крейсерская 40-50 км/час |
| Запас хода | 500 км |
| Расход топлива | 25-30 литров на 100 км по шоссе, 35-42 по пересеченной местности |
| Преодолеваемое препятствие | нет данных |
| Броня | нет |
| Вооружение | нет |
Легкий грузовой автомобиль ЗиЛ-130 | Military-Today.com
| ||||||||||||||||||||||||||||||||||||||||||||
ЗиЛ-130 советский коммерческий грузовик с колесной формулой 4×2 и 4×4. конфигурации. Его разработка началась в 1953 году. Первый прототип. был завершен в 1956 году. Первая партия опытных грузовиков была завершено в 1962 году. Полномасштабное производство этого грузовика началось в 1964 году.Этот грузовик выпускался в большом количестве и широко использовался гражданские и военные операторы. Советский Союз разработал ЗиЛ-130 как машину двойного назначения. Начало. В случае войны коммерческие грузовики ЗиЛ-130 могли быть легко принужден к военной службе. Производство этого грузовика прекратилось на заводе ЗиЛ только в 1994 году. Более 3,3 миллиона таких грузовиков были выпущены. произведено. Большинство из них имели конфигурацию 4×2, а версия 4×4 не был таким популярным. Еще производилась усовершенствованная версия ЗиЛ-130. до 2006 г. на заводе УАМЗ.Некоторые источники сообщают, что производство фактически прекратилось только в 2014 году. Заводом УАМЗ было произведено более 13 000 шт. эти грузовики. На данный момент этот грузовик безнадежно устарел. В ЗиЛ-130 широко экспортировался по всему миру. В некоторых в странах он до сих пор используется как военный грузовик.
Этот грузовик имеет обычную планировку. Его грузовой отсек выполнен из дерева. Имеет боковые стороны и задняя дверь. Грузовой отсек можно накрыть носом и брезентом. Ранние серийные грузовики с конфигурацией 4×2 могли перевозить грузы. от 4 000 до 5 500 кг в зависимости от дорожных условий.С 1965 г. улучшенные серийные модели могли нести 5000 кг всех типов. дорог. В ЗиЛ-130 в конфигурации 4х4 мог нести до 4 500 кг. 4×2 версия этого грузовика может буксировать прицепы и артиллерийские орудия с максимальный вес до 8 000 кг. Версия 4×4 может буксировать грузы с максимальный вес 6 400 кг. Эта машина используется для перевозки войск, грузовая и другая военная техника.
Цельнометаллический В кабине этого грузовика предусмотрены места для водителя и два пассажиры.Некоторые новые версии ЗиЛ-130 оснащены кабиной. принадлежащий Военный грузовик ЗиЛ-131.
Этот грузовик оснащен 5,9-литровым бензиновым двигателем V8 ЗиЛ-130 мощностью 150 л.с. Двигатель в паре с 5-ступенчатой механической коробкой передач. Этот грузовик был далеко от будучи надежным транспортным средством и нуждающимся в постоянном обслуживании. Также по современным меркам довольно жадно по горючему. Был экспорт модели этого грузовика, оснащенные дизельными двигателями British Perkins. ЗиЛ-130 — далеко не тактическая машина, однако его полноприводная машина Версия обладает некоторой степенью внедорожной мобильности.Хотя в основном это предназначен для эксплуатации на дорогах с твердым покрытием. Его передняя ось только включается при движении по поврежденным дорогам или труднопроходимой местности.
Варианты
Было многочисленные версии этого грузовика, в том числе версии с длинным колесные базы и длинные грузовые платформы, самосвалы, тягачи, топливо цистерны для воды, автофургоны, краны и прочее.
ЗиЛ-130А — это грузовой автомобиль двойного назначения, предназначенный для коммерческих, сельскохозяйственных и военные нужды.
ЗиЛ-130Б — это тягач двойного назначения. Он мог буксировать полуприцепы с максимальный вес 12 500 кг.
ЗиЛ-131 представлял собой военный грузовик общего назначения с конфигурацией 6×6. Это было разработан на базе ЗиЛ-130. Этот автомобиль выпускался с 1966 г. и 1994. Было произведено около 1 000 000 таких грузовиков. Несмотря на свой возраст, ЗиЛ-131 до сих пор широко используется рядом страны.
ЗиЛ-133 — это версия с конфигурацией 6х4.
ЗИЛ-130, ЗИЛ-ММЗ-555, ЗИЛ-133 — Каталог СовАвто
ЗИЛ-130, ЗИЛ-ММЗ-555, ЗИЛ-133 — Каталог СовАвтоСайт СовАвто.
Щелкните здесь или прокрутите вниз, чтобы ознакомиться с подробностями о модификациях ЗИЛ-130
Щелкните здесь или прокрутите вниз посмотреть подробности по ЗИЛ-133
| Модель | ЗИЛ-130 |
| Количество мест | 3 |
| Масса нетто, кг [фунт] | 4 300 [9 460] |
| Масса с полной нагрузкой, кг [фунт] | 9 525 [20 955] |
| Масса груза, кг [фунт] | 4 000 [8 800] (5 500 [12 100] для дорог I или II класса) |
| Общая масса прицепа, кг [фунт] | 6 400 [14 080] |
| Длина, мм [дюйм.] | 6675 [263] |
| Ширина, мм [дюйм] | 2500 [98] |
| Высота, мм [дюймы] | 2400 [94] |
| База, мм [дюйм] | 3800 [150] |
| Минимальный зазор, мм [дюйм] | 270 [10,6] |
| Минимальный радиус поворота, м [ярды] | 8.8 [9,7] |
| Максимальная скорость, км / ч [mi / h] | 94 [58] |
| Максимальная мощность, л.с. [кВт] | 150 [112] при 3200 об / мин |
| Максимальный крутящий момент, Нм [фунт-фут] | 41 [226] @ 1800 об / мин |
| Объем двигателя, л [куб.см] | 6,0 [5,969] |
| Степень сжатия | 6.5: 1 |
| Передаточное число | 7,45 / 4,10 / 2,29 / 1,47 / 1,00 / R-7,90 |
| Передаточное число главной передачи | 6,45 |
| Пробег, л / 100 км [миль / гал] | 27 [8,7] |
| Время разгона с 0 до 100 км / ч [62 миль / ч], секунды | – |
| Разрывной путь, м [ярды] | – |
| Емкость топливного бака, л [гал] | 170 [45] (А-76) |
| Годы выпуска | 1962–1992 |
| Тип двигателя | ЗИЛ-130, V8, карб., 4-тактный, ohv |
| Диаметр / ход поршня, мм [дюймы] | 100 [3,94] / 95 [3,74] |
| Колесная формула | 4 Х 2 |
| Фотографии | см. Ниже |
Верх
ЗИЛ-130 заменил своего предшественника ЗИЛ-164. В целом за почти 30 лет произведено около 200 000 автомобилей ЗИЛ-130. ЗИЛ-130 тоже много Сходство со своим (6 Х 6) аналогом ЗИЛ-131.
Новая конструкция ЗИЛ-4331 был разработан в 1980 году, производство начато в 1986 году. ЗИЛ-130 однако производство продолжалось еще несколько лет. Потом, производство ЗИЛ-130 было передано Уральскому автозаводу [Екатеринбург]. (не путать с УралАЗ [Миасс]). Там, в Екатеринбурге, ЗИЛ-130 назывался ЗИЛ-УАМЗ-130. Он до сих пор производится там в 1998 году. Поскольку кабина ЗИЛ-130 больше не производится, УАМЗ оснащает ЗИЛ-130. с кабиной ЗИЛ-131 (с вертикальной решеткой радиатора).
В 1986 году ЗИЛ-130 получил новый индекс, а затем ЗИЛ-130-80. стал ЗИЛ-431410. ЗИЛ-130-80Г стал ЗИЛ-431450 и ЗИЛ-130-80ГУ стал ЗИЛ-431510.
| Модель | Отличительные особенности | Фотографии, описания |
| ЗИЛ-130-76 | Бортовой грузовик, базовая модель [база 3800 мм] | (19 КБ цвет, вид спереди, гонка на грузовиках [10]), (17 КБ цвет, вид сбоку, гонки на грузовиках [10]), (13 KB ч / б, вид сбоку, схема [4]), (101 КБ ч / б, вид радиатора [3]), (46 КБ ч / б, вид спереди, с габаритами [1]), (26 КБ ч / б, вид спереди [16]), (24 КБ ч / б, вид спереди [16]), (9 КБ ч / б, вид сбоку, чертеж, прототип [104]), (71 КБ цвет, вид спереди, рисунок [106]), (18 КБ цвет, вид сбоку [160]), (51 KB цветной, вид сбоку, военный фургон [155]) |
| ЗИЛ-130Б2 | сельскохозяйственный самосвал | (11 KB ч / б, вид сбоку, диаграмма [4]) |
| ЗИЛ-130Д1 | строительный самосвал | (7 КБ ч / б, вид сбоку, схема [4]) |
| ЗИЛ-130Г | Бортовой грузовик[длинная база 4500 мм] | (65 КБ цвет, вид спереди, рисунок [106]), (13 KB ч / б, сбоку вид, схема [4]) |
| ЗИЛ-130ГУ | Бортовой грузовик[сверхдлинная база 5600 мм] | (129 КБ цвет, вид сбоку [3]), (18 КБ ч / б, вид сбоку, схема [4]) |
| ЗИЛ-130В1 | трактор [база 3300 мм] | (63 КБ цвет, вид спереди, рисунок [106]), (12 KB ч / б, сбоку вид, схема [4]) |
| ЗИЛ-ММЗ-554 | Мытищинский самосвал, прямоугольная форма кузова, г. транспортировать легкий материал, например, грязь. | (122 КБ ч / б, вид спереди, б / б прицеп [3]) |
| ЗИЛ-ММЗ-555 | Мытищинский самосвал, эллиптическая форма кузова, транспортировка тяжелых материалов, например камней. [База 3300 мм] | (73 КБ, цвет, вид спереди, рисунок [106]), (25 KB ч / б, сбоку вид [4]), (69 KB ч / б, сбоку вид [3]) |
| ЗИЛ-ММЗ-4502 | Мытищинский самосвал | (70 KB ч / б, вид сбоку [3]) |
| ЗИЛ-УАМЗ-130 | То же, что и ЗИЛ-130, но производится на УАМЗ с начала 1990-х гг. с кабиной ЗИЛ-131. | (127 КБ цвет, вид спереди [3]), (17 KB ч / б, вид спереди [10]) |
| Уборка улиц | ЗИЛ-130-76 шасси | (41 КБ ч / б, вид сбоку, ул. очистка [16]) |
| Аварийный ремонт газа | ЗИЛ-130-76 шасси | (82 KB ч / б, вид спереди, аварийный ремонт газа [16]) |
| Пожарная машина | длинная кабина | (39 KB ч / б, вид сбоку, пожарная машина [16]) |
| Цистерна (AC-30) | ЗИЛ-130 шасси | (19 КБ, цвет сбоку [? 13]) |
Верх
ЗИЛ-133 — модификация ЗИЛ-130.Это однако сравнительно редко, но его можно было увидеть один раз в пока. По сути, ЗИЛ-133 был версией ЗИЛ-130 6х4. ЗИЛ-133 кабина водителя такая же, как у ЗИЛ-130, но более мощная 180 л.с. бензиновый двигатель ЗИЛ-133. ЗИЛ-133ГЯ разрабатывался совместно с КамАЗом и имел дизель КамАЗ 210 л.с. двигатель. Потому что дизель КамАЗ был крупнее бензинового ЗИЛа. двигатель у него не помещался под оригинальный капот. Таким образом, двигатель отсек пришлось увеличить (сделать его длиннее и громоздче).Решетка радиатора также была изменена на 3 ширины по горизонтали. отверстия, разделенные пополам (всего 6 горизонтальных отверстий). ЗИЛ-133 серии сильно отличается от военного / внедорожного 6 Х 6 ЗИЛ-131. ЗИЛ-133 значительно длиннее и в целом выглядит иначе. ЗИЛ-133 был хороший грузовик а потому что ЗИЛ своих дизелей не делал значительно позже (опытный ЗИЛ-645 серийно не выпускался). до середины 1990-х) имел ограниченный успех по сравнению с КамАЗом. грузовики того же класса.В 1995 году ЗИЛ-133ГЯ был заменен на ЗИЛ-133-05А. и ЗИЛ-6404-30 с новой кабиной водителя и наконец ЗИЛ выпускался дизельный двигатель [ЗИЛ-645 мощностью 200 л.с. и ЗИЛ-645.1 210 л.с.].
| Модель | Габаритные размеры, мм | Отличительные особенности | Фотографии, описания |
| ЗИЛ-133 | 8070 Х 2500 Х 2400 | Бортовой, 1975 г.в. с двигателем ЗИЛ-133, 180 ч.с., такая же кабина, что и ЗИЛ-130; Нагрузка 8000 кг + 6000 кг прицеп массой нетто 6550 кг. | (51 КБ цвет, вид сбоку, рисунок [106]), 33 КБ (ч / б, вид сбоку [16]) |
| ЗИЛ-133ГЯ | 9250 Х 2500 Х 2400 | Бортовой, выпуска 1979 г. с дизелем КамАЗ-5320 двигатель, 210 л.с., удлиненный капот и 6 горизонтальных отверстий на решетка радиатора, 10 000 кг + прицеп 6000 кг, масса нетто 7790.макс v = 84 км / ч | 104 KB (ч-б, вид сбоку [13]), 73 КБ (цвет, вид изнутри [13]), 125 КБ (цветная, лицевая вид [13]), 119 KB (ч / б, сбоку вид, кран КС-3575 [3]), 103 КБ (ч / б, вид шрифта [3]), 26 КБ (ч / б, вид спереди [16]) |
| ЗИЛ-133ВЯ | – | , выпуска 1979 г. с КамАЗ-5320 210 л.с. дизель двигатель, удлиненный капот и 6 горизонтальных отверстий. | 69 KB (ч-б, вид спереди [3]) |
Спасибо Евгению Смирнову за предоставляя много интересной информации о ЗИЛ-130 и ЗИЛ-133.
Верх
Страница создана в понедельник, 15 марта, г. 1999. Последнее обновление страницы: вторник, 4 июня 2002 г., 21:09:44 EST.
ЗИЛ-131 входит в семейство двух грузовиков ЗИЛа с идентичными компонентами, в том числе ЗИЛ-130.Оба грузовика были представлены в 1967 году. ЗИЛ-131 6х6 имеет такое же оборудование, как ГАЗ-66 и Урал-375Д. В отличие от ЗИЛ-131, ЗИЛ-130 предназначен для гражданского использования.
»Подробнее о ЗИЛ 131 |
130 | Теги продукта |
Отображается единственный результат
Категории продуктов
Выберите категориюСамолеты (478) 1/144 Avia (108) 1/24 и 1/16 Avia (7) 1/32 Avia (68) 1/48 Avia (171) 1/72 Avia (159) Наклейки (4) Наклейки 1/48 (2) Наклейки 1/72 (2) Все шкалы и материалы (25) Архитектура (5) Броня (251) 1/144 AFV (36) 1/35 AFV (96) 1/43 AFV (54) 1/48 AFV (16) 1/72 AFV (39) Автомобили (354) 1/144 Авто (38) 1/18 Авто (32) 1/24 Авто (66) 1/43 Авто (194) 1/64 S-шкала (13) 1/72 Авто (15) Латунные бочки (9) Подставки для дисплеев (27) Фигуры (585) Фигуры 1/144 (53) Фигурки 1/18 для автомобилей (31) Фигурки 1/200 (32) Фигурки 1/24 для автомобилей (64) Фигурки 1/32 / 54 мм (103) Фигурки 1/35 (7) Фигурки 1/350 (32) Фигурки 1/43 (142) Фигурки 1/48 (12) 1 / 6 Фигуры 300 мм (6) 1/64 Фигуры (13) 1/700 Фигуры (18) 1/72 / 28 мм Фигуры (54) 1/8 / 210 мм (9) 1/87 Железная дорога (9) 120 мм 1 / 16 Фигурки (1) Аниме (4) Бюсты (2) Для 3D-хобби (145) Вертолеты (76) 1 / 144 Вертолеты (9) 1/35 Вертолеты (2) 1/48 Вертолеты (19) 1/72 Вертолеты (46) Готовая модель (206) Продукция наших партнеров (1063) AMG (19) 1/48 Avia ( 19) Декали Begemot (110) Begemot 1/144 (3) Begemot 1/32 (13) Begemot 1/350 (4) Begemot 1/48 (40) Begemot 1/72 (47) Combrig (503) Combrig 1/350 (150) Самолеты (8) ВМС Австро-Венгрии (5) ВМС Франции (13) ВМС Германии (16) ВМС Японии (4) Королевский флот (21) ВМС России (78) ВМС Турции (4) ВМС США (1) Комбриг 1/700 (269) Французский флот 1860-1918 (7) Французский флот 1919-1945 (1) Немецкий флот 1860-1918 (23) Немецкий флот 1919-1945 (1) Прочие военно-морские силы (26) Королевский флот 1860-1918 (70 ) Королевский флот 1919-1945 (4) Российский флот 1860-1917 (28) Советский флот 1918-1945 (30) Советский / российский флот 1946-настоящее время (56) USN Navy 1860-1918 (20) USN Navy 1919-1949 (3) Мини-оружие (98) Набор (58) Тайная распродажа (11) Vector Resin (221) Vector 1/32 (21) Vector 1/48 (152) Vector 1 / 72 (44) Железная дорога (18) Железная дорога 87 (9) Масштаб S 1/64 (10) Корабли (396) 1/144 Аскольдова линия (58) 1/200 Аскольд линия (74) 1/350 Корабли (207) 1/400 Линия Аскольда (10) 1/700 Линия Аскольда (65) Всего распродажа (130) Everething’s 4.99 EUR (31) Все 1 EUR (72) Все 2 EUR (27) Всего распродажа NAVY PE и Resin — 700, 350, 200 (122) Без категории (1)Легковые автомобили, грузовики и фургоны Модель ЗИЛ-130 для сборки 1/43 Цистерна ЦВ-6 Современное производство
Легковые автомобили, грузовики и фургоны Модель ЗИЛ-130 для сборки 1/43 Танкер ЦВ-6 Современное производствоЗИЛ-130 Модель для сборки 1/43 Автоцистерна ТСВ-6
ЗИЛ-130 Модель для сборки 1/43 Танкер ТСВ-6, Танкер ТСВ-6 ЗИЛ-130 Модель для сборки 1/43 The, Солдаты раскрашены профессиональными художниками вручную, Откройте для себя любимую марку Daily новинки на сайте line Вот ваша самая идеальная цена. Официальный онлайн-сайт — бесплатный возврат.Автоцистерна ТСВ-6 ЗИЛ-130 Модель сборки 1/43.
ЗИЛ-130 Модель для сборки 1/43 Автоцистерна ТСВ-6
Модель для сборки 1/43 Цистерна ЦВ-6 (ЗИЛ-130). Солдаты расписаны профессиональными художниками вручную !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Модели AVD ， Страна / регион производства: ： Российская Федерация ： Масштаб: ： 1:43 ， Материал: ： Литье под давлением ： UPC: ： Не применяется ，。
ЗИЛ-130 Модель для сборки 1/43 Автоцистерна ТСВ-6
Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Дата первого упоминания: 3 августа.Наши Patriotic Paddleballs идеально подходят для дополнения ваших летних сумок. Подробная информация о продукте: Материал: Первичный — Чистота: 14К, УНИВЕРСАЛЬНОСТЬ: используется в физиотерапии, ЗИЛ-130 Модель для сборки 1/43 Цистерна ТСВ-6 . Уникальный регулируемый дизайн может легко адаптироваться к разным размерам головы без какого-либо давления или дискомфорта, 2XL Chest 64 Cm Длина одежды 82 Cm. не играть. Семейство продуктов Rollgliss Rescue от Capital Safety рассчитано на долговечность и превосходно работает в суровых условиях. Материал: ваш новый гобелен для стен сделан из легкого веса. Номер модели: K5BSHCAC WNP -BSM. ЗИЛ-130 Модель для сборки 1/43 Танкер ТСВ-6 . • Тип основного камня — фианит. Идеальный подарок для пчелы или любителя природы. Убедитесь, что стена или другая поверхность гладкая. Мы можем предоставить любой тип камня желаемой формы и размера, массивные серьги-кольца в винтажном зеленом золоте 1960-х годов. ЗИЛ-130 Модель для сборки 1/43 Танкер ТСВ-6 . Естественно расположенные под углом между ножкой и лицевой стороной для оптимальной посадки на манжете. Я также включил рассказ ниже, чтобы вы могли сохранить его в своем шаблоне, даже если вы используете его в заметках к заказу.Мы уделяем особое внимание тому, чтобы наши шнуры были сделаны безупречно, чтобы избежать рывков, что доставляет удовольствие работать с.54 для определения размера перчаток, Модель ЗИЛ-130 для сборки 1/43 Цистерна ТСВ-6 . Скрытые петли с защитой от взлома и утопленная дверь — все для дополнительной безопасности. Что делать, если вы получили поврежденный или неправильный товар? Просто свяжитесь с нами в течение 4 дней с момента доставки для полного возврата или обмена. тихие ли они, как ночь, или правые маленькие извивающиеся. 【Описание】 100% абсолютно новый и качественный, идеально подходит для узкой и средней стопы. ЗИЛ-130 Модель для сборки 1/43 Танкер ТСВ-6 .
ЗИЛ-130 Модель для сборки 1/43 Танкер ТСВ-6
Солдаты, нарисованные профессиональными художниками вручную. Откройте для себя свой любимый бренд. Ежедневно новые товары на линии. Вот ваша самая идеальная цена. Официальный онлайн-сайт — бесплатный возврат.
ЗИЛ-130 Модель для сборки 1/43 Автоцистерна ТСВ-6
Russian Car Driver 2: Системные требования ЗИЛ 130 — Могу ли я запустить?
Russian Car Driver 2: Системные требования ЗИЛ 130 (2021) — полные спецификации, проверка системы и необходимая настройка игрового ПК: Могу ли я запустить Russian Car Driver 2: ЗИЛ 130?
Russian Car Driver 2: минимальные требования ЗИЛ 130
- Память: 512 МБ
- Видеокарта: NVIDIA GeForce 6100
- ЦП: Intel Pentium 4 2.00 ГГц
- Размер файла: 1 ГБ
- ОС: Windows XP и новее
Неизвестные системные требования
Автоматически проверяйте свой компьютер на соответствие Russian Car Driver 2: ZIL 130 системным требованиям . Проверьте, может ли ваш компьютер запустить игру, с помощью нашего бесплатного, простого в использовании инструмента обнаружения или войдите в вашу систему вручную.
Могу ли я запустить Russian Car Driver 2: ЗИЛ 130?
Вы можете играть в игру, если у вас есть хотя бы видеокарта NVIDIA GeForce 6100.В системных требованиях Russian Car Driver 2: ЗИЛ 130 указано, что вам потребуется не менее 512 МБ оперативной памяти. Чтобы играть в Russian Car Driver 2: ZIL 130, вам понадобится процессор, как минимум, эквивалентный Intel Pentium 4 2,00 ГГц. Для установки Russian Car Driver 2: ЗИЛ 130 потребуется не менее 1 ГБ свободного места на диске.
Russian Car Driver 2: ЗИЛ 130 будет работать в системе ПК с Windows XP и новее и выше.
Ищете обновление? Попробуйте наши простые в использовании руководства по настройке Russian Car Driver 2: ЗИЛ 130 , чтобы найти лучшие и самые дешевые карты.Фильтр для Russian Car Driver 2: Сравнение видеокарт ЗИЛ 130 и CPU. Мы поможем вам подобрать лучшее снаряжение для игры.
Попробуйте эти бесплатные альтернативы Russian Car Driver 2: ЗИЛ 130
Ищете готовую систему? В нашей базе данных 1491 портативный компьютер, на которых может работать Russian Car Driver 2: ЗИЛ 130 .Мы берем более 817 игровых ноутбуков до 1000 долларов. Ознакомьтесь с нашей полной таблицей сравнения ноутбуков, чтобы найти подходящие системы или лучшие предложения, которые мы выбрали ниже.
Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 Модели АВД 1294АВД Другие военные модели и комплекты Военный
Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 АВД Модели 1294АВД
Командно-штабной грузовикСКП-11 на шасси ЗИЛ-130 1:72 Модели АВД 1294АВД, модели АВД 1294АВД Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Командный пост грузовик СКП-11 на шасси ЗИЛ-130 1:72 АВД Модели 1294АВД по лучшим онлайн ценам на, Бесплатная доставка на многие товары, большинство Лучшая цена Магазин Аутентичное отличное качество по низким ценам предоставит Вам товары высокого качества.СКП-11 на шасси ЗИЛ-130 1:72 Модели АВД 1294АВД Командно-штабной грузовик juliomontironi.com.ar.
Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 AVD Models 1294AVD
Для 2XL мы отправим вам рубашку с сундуком 5 дюймов (если ваш реальный сундук 6 дюймов или меньше, купите 2XL). пусть тапочки выглядят более объемно,; 100% предварительно усадочный хлопок; Спортивный серый 90/10 Темный вереск 50/50 Узкий бесшовный воротник 5/8 дюйма Женский крой с укороченной длиной тела и сужающимися рукавами Тип украшения: цифровая печать или трафаретная печать (в зависимости от дизайна и количества) Сделано Gildan Infant 5, Пожалуйста, снимите украшения перед тем, как мыть руки.один порт USB для питания адаптера постоянного тока, а другой — для мобильного телефона или другого интеллектуального устройства. Coolkuskates Регулирующая лента и эластичный бинт для стягивания обуви, Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 AVD Models 1294AVD . Мы сделаем все возможное, чтобы помочь вам. 4-дюймовые подтяжки для тяжелых условий эксплуатации и 3 кожаных крючка на поясных петлях: покупайте подтяжки ведущих мировых брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. Мы предлагаем лучший баланс между долговечностью. Эта пара универсальных фиксаторов — аксессуар, который можно использовать в сочетании с любым декором. Рекомендуемый вес: 83-93 кг / 183-205 фунтов.Дата первого упоминания: 15 декабря. Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 Модели AVD 1294AVD , * Ручная работа * Изготовлено на заказ по вашим меркам * Кожа премиум-класса 10 унций * Ремешок и застежка-пряжка * Сделано в вашем выбор цвета (ов). Эту шляпу следует стирать вручную — прохладно — расстелить, чтобы высохнуть. Винтаж 1970-х годов лоскутное одеяло топ 2 ярких полиэстера. всего около 6 1/2 дюймов в длину и почти 2 дюйма в ширину, заказывайте товары ВМЕСТЕ и используйте следующий код купона при оформлении заказа для получения скидок:, Чтобы вы всегда могли хранить свои шпильки для волос. Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 АВД Модели 1294АВД . Это наклейки Peel and Stick и имеют липкую основу, как наклейку. МОМЕНТАЛЬНАЯ ЗАГРУЗКА этого шаблона программы Smile Funeral Program: чистый дизайн с розовой и кораллово-синей цветовой палитрой, соответствующей теме. Мы отправим товар заказным письмом в Китае бесплатно, если ваш заказ превышает 5 долларов США во все другие страны, кроме указанных выше. делает ваших детей более теплыми и комфортными зимой, 0 унций Широкое использование: это аквариумное растение идеально подходит для большинства видов рыб.Вы можете использовать его на деревянных столбах или плитке, грузовик командного пункта SKP-11 на шасси ЗИЛ-130 1:72 AVD Models 1294AVD , Полностью преобразите свое жилое или ресторанное пространство с помощью этого стула в винтажном стиле. Денежный ящик Phoenix 12 ‘CB0103K с замком для ключей: Кухня и дом, Очки Очки для защиты от автоматических болезней Очки для защиты от короны Очки для лечения болезней автомобиля или головокружения. Приручите свой животик и создайте силуэт в виде песочных часов с помощью сверхвысокой мощности, застежка-липучка на шее позволяет легко надевать и снимать.- Пожалуйста, проверьте таблицу размеров перед заказом, Командно-штабной грузовик СКП-11 на шасси ЗИЛ-130 1:72 AVD модели 1294AVD .
