Ровно 57 лет назад — 28 марта 1963-го — в СССР была принята на вооружение реактивная система залпового огня (РСЗО) «Град». Она быстро завоевала популярность во всем мире благодаря удачному сочетанию огневой мощи, простоты эксплуатации и относительно невысокой стоимости. Именно «Грады» сыграли решающую роль в ряде военных конфликтов, обеспечив перевес той стороне, которая обладала этим оружием.

В середине 1950-х годов в руководстве вооруженных сил Советского Союза созрело понимание, что армия нуждается в принципиально новой по тактико-техническим характеристикам РСЗО. К примеру, имевшиеся в распоряжении боевые машины БМ-14 (калибр 140 мм) несли 16 реактивных снарядов, однако дальность стрельбы не превышала 10 километров. Более мощные БМД-20 (калибр 200 мм) поражали цели на расстоянии до 20 километров, но имели всего четыре направляющие для снарядов.

Разработкой новой РСЗО в 1959 году занялись в тульском НИИ-147 под руководством главного конструктора Александра Ганичева.

Для БМ-21, более известной как «Град», создали 122-мм неуправляемый реактивный снаряд. Интересно, что его корпус изготавливали не привычной тогда нарезкой стальной болванки, а методом раскатки и вытяжки из стального листа. Более важной особенностью было наличие складывающихся плоскостей стабилизатора. Они обрамляли снаряд как лепестки, не увеличивая его габариты, и удерживались специальным кольцом, которое отбрасывалось при запуске.

Количество направляющих, в том числе благодаря компактности снарядов, на новой РСЗО выросло до 40, а дальность стрельбы на тот момент превышала 20 километров. При этом весь боезаряд машина могла выпустить всего за 20 секунд.

В итоге система «Град» по результатам испытаний в целом была признана значительно более эффективной, нежели штатная БМ-14-17. Для решения одной и той же задачи теперь требовалось две боевые машины вместо семи. С 1963 года началось серийное производство этих РСЗО, которое продолжалось в СССР до конца 1980-х.

Боевое крещение «Грады» прошли в 1969 году в ходе пограничного конфликта с Китаем на острове Даманский. 15 марта, в самый острый день противостояния, именно применение секретных на тот момент РСЗО внесло перелом в борьбе за контроль над островом. Реактивными снарядами была уничтожена большая часть живой силы противника.

В 1965 году по просьбе правительства Демократической республики Вьетнам была разработана переносная реактивная пусковая установка «Град-П» («Партизан»), состоящая из одной направляющей. Она успешно показала себя во Вьетнамской войне, а также в битве при Кифангондо в Анголе в 1975 году. Тогда правительственные войска и кубинский экспедиционный корпус смогли победить превосходившие их численно силы боевиков-баконго и заирских солдат. Решающее преимущество было обеспечено за счет использования «Партизанов».

Позже «Грады» активно использовались в ходе Афганской войны, применялись во многих военных конфликтах в Африке.

«Грады» в ряду реактивных систем залпового огня стали тем же, что и автомат Калашникова в мире стрелкового оружия. В общей сложности было выпущено свыше восьми тысяч единиц этих РСЗО, включая модификации, производившиеся в других странах. Со временем для «Градов» разрабатывалось все больше новых снарядов, совершенствовалась сама система. Так, дальность стрельбы выросла до 40 километров, а площадь поражения стала сопоставима с несколькими футбольными полями. Благодаря этому «Грады» остаются на вооружении многих стран и по сей день.

Время «Градов» и «Смерчей». Как Рогожин наладил в СССР производство систем залпового огня

Рогожин прошел путь от инженера до генерального директора предприятия. Он являлся одним из основоположников создания нового направления в производстве боеприпасов к ствольной артиллерии. Как руководитель обеспечил разработку реактивных систем залпового огня (РСЗО) «Град», «Град-1», «Прима», «Ураган», «Смерч», «Дамба», «Дождь», «Огонь», «Удав», реактивных снарядов к ним и внедрение их в серийное производство с созданием высокомеханизированных и автоматизированных участков.

На эту тему

«Он был «технологом от бога». В 1951 году получил Сталинскую премию за разработку технологий гильзовых сталей. В 1963-м возглавил «СПЛАВ» (ныне — научно-производственное объединение «СПЛАВ» им. А.Н. Ганичева, входит в контур управления НПК «Техмаш» холдинга «Технодинамика» в составе госкорпорации «Ростех» — прим. ТАСС). Вместе с генеральным конструктором Александром Никитовичем Ганичевым у них получился отличный тандем. Они создавали изделия, которые впоследствии стали известны всему миру, — рассказал ТАСС генеральный директор НПО «СПЛАВ» Александр Смирнов. — Рогожин стоял у истоков создания целой отрасли промышленности по производству реактивных систем залпового огня (РСЗО). Под его руководством было построено три новых механических завода, модернизировано пять предприятий, включая два механосборочных завода. За эту работу он удостоен звания Героя Социалистического Труда».

«Нам удалось изобрести пластмассовые гильзы»

Рогожин родился 22 ноября 1915 года в Туле в семье служащего. В 1936-м с отличием окончил Тульский механический институт и был направлен на завод №187 «Новая Тула» (ныне — Тульский комбайновый завод).

Когда возникла необходимость эвакуации завода во время Великой Отечественной войны, он принимал активное участие в демонтаже оборудования прессового цеха, отправке его в город Новосибирск и установке на новом месте. В кратчайший срок производство было запущено, а благодаря внедрению сокращенного технологического процесса, без ущерба для качества резко увеличилось количество выпускаемых гильз. За это он был награжден орденом Красной Звезды.

Владимир Рогожин

© Пресс-служба НПО “СПЛАВ” им. А.Н. Ганичева

С большим трудом в середине войны он сумел вернуться в Тулу. В то время на востоке страны специалистов остро не хватало, и его не хотели отпускать. В 1943 году Рогожин продолжил работу на своем заводе и уже к окончанию войны стал начальником цеха. Необходимо было решать задачи перехода на выпуск мирной продукции.

Наиболее полно его талант инженера-конструктора, технолога и организатора производства раскрылся в 1946-м, когда он перешел в научно-исследовательский институт №147 (ныне — НПО «СПЛАВ»).

Институт обеспечивал Советскую армию артиллерийскими гильзами с использованием стали взамен традиционной дорогостоящей латуни.

«Перед нами поставили задачу усовершенствовать гильзовое производство и заменить латунные гильзы на стальные. Вот этот комплекс вопросов и решал «СПЛАВ». Нам удалось изобрести не только стальные, но пластмассовые гильзы», — вспоминал о том времени в одном из интервью тульской газете в 1995 году Владимир Рогожин.

Приказы о назначении Рогожина директором НИИ-147 и директором НПО «Сплав»

© Пресс-служба НПО “СПЛАВ” им. А.Н. Ганичева

В 1951 году за эту работу группа специалистов, куда входил и начальник бюро Рогожин, была удостоена Сталинской премии. Вскоре его назначают главным технологом, в 1960-м — главным инженером. Спустя три года Рогожин уже возглавлял тульское предприятие.

«Начинал простым инженером, а дослужился до генерального директора, не перепрыгнув ни одной ступени карьерной лестницы. Владимир Николаевич вызывал уважение окружающих не тем, что льстил и заискивал перед начальством, он просто был профессионалом и порядочным человеком.

По тем временам, когда директоров снимали за малейший промах, он на должности руководителя оборонного института сумел проработать почти четверть века, — вспоминал в интервью газете «Тульские известия» его сын Александр Рогожин. — Между собой конструкторы «СПЛАВа» называли Рогожина интеллигентом. За широту взглядов, кодекс чести и любовь к Родине».

Время «Градов» и «Смерчей»

В течение 22 лет, до выхода на пенсию в 1985 году, под руководством Рогожина велась технологическая разработка реактивных систем залпового огня. Базой для них стала известная в годы Великой Отечественной войны реактивная артиллерийская установка «Катюша». Мощность, дальность стрельбы и поражающая способность новых систем не шла ни в какое сравнение с прежними. Для их разработки был создан сильный коллектив конструкторов, технологов, металлургов, химиков и других высококлассных специалистов.

РЗСО БM-13 «Катюша», 1945 год

© ТАСС

«После войны остро встал вопрос дальнейшего развития предприятия. Главный конструктор Александр Ганичев сумел найти выход из создавшегося тупика. Он предложил усовершенствовать системы залпового огня, — вспоминал в интервью Рогожин. — «Катюша», сыгравшая в войне огромную роль, в послевоенные годы осталась, по сути дела, бесхозной. Все окунулись в космические проблемы. Конструкторам «СПЛАВа» удалось усовершенствовать реактивные системы, сделать их более мощными, мобильными и дальнобойными. Попутно наши инженеры модернизировали снаряды, машины. В определенной степени это было новым словом в развитии артиллерии».

На эту тему

«Отец возглавил институт в 1964 году — в тяжелейшее время, когда только разворачивался выпуск установок «Град». Местом производства определили завод «Штамп». До этого предприятие изготавливало самовары, торговое оборудование и гильзы. А теперь предстояло создавать новые производства! — рассказывал сын инженера-конструктора. — Людям, никогда в жизни не имевшим дела с РСЗО, пришлось осваивать с нуля боеприпасы для «Града».

Производства такого масштаба не было ни до, ни после того времени. По словам сына Рогожина, с 1965 года до самой перестройки «Штамп» работал в три смены шесть дней в неделю и еще в две смены по воскресеньям.

РСЗО БМ-21 «Град» на автомобилях на Урал-375Д, 1970 год

© Николай Акимов/ТАСС

Для широкой публики отец долгие годы оставался в тени. Владимир Николаевич организовывал производство снарядов на заводах страны. Выпуская новые изделия, конструкторы день и ночь трудились над тем, чтобы снизить их себестоимость и повысить коэффициент использования металла. А уж о том, чтобы пропустить брак, и помыслить было нельзя. На отце лежала колоссальная ответственность, но он умел выдерживать нагрузки. Технологию РСЗО он пропускал через себя, он каким-то странным образом чувствовал весь процесс…

Александр Рогожин

сын Рогожина

Рогожин вспоминал, что, будучи генеральным директором предприятия, «испытывал внимание органов». «Но контроль проводился исключительно корректно. В первую очередь отслеживались контакты с иностранными подданными. Я к этому спокойно относился, потому что офицеры госбезопасности выполняли нужную работу — охраняли государственные интересы», — рассказывал он. Но были и такие моменты, на которые невозможно было повлиять, «ибо решения принимались на самом высоком уровне».

В этом плане мне был абсолютно не понятен акт о передаче всей технической документации на систему «Град» Чехословакии. Абсолютно безвозмездно. Это случилось уже при Брежневе. Естественно, через день все выкладки оказались во всех разведках мира. Да и чехи впоследствии ими очень выгодно торговали. Спустя некоторое время Советский Союз отдает Индии документацию на «Ураган». Индийская сторона заплатила такую смехотворную сумму, что не окупила даже затраты на бумагу

Владимир Рогожин

из интервью тульской газете

РСЗО 9K51 «Град» (калибр 122 мм с дальностью стрельбы до 20 км) — самая популярная в мире. Она была создана еще в 1963 году группой российских разработчиков под руководством главного конструктора Александра Ганичева.

На эту тему

«Ганичев и Рогожин — это был отличный тандем конструктора и технолога. Поэтому-то и были созданы такие отличные системы оружия. Почему «Град» был так популярен во всем мире? Рогожин создал технологию безлюдного производства, поэтому могли делать эти заказы огромными партиями в год. Он был дешевым, и его все покупали. Его неуправляемые реактивные снаряды были настолько технически точно сделаны, что могли попадать в одну точку. Поэтому боевые возможности «Града» расширились до уровня, который в те годы мог считаться фантастическим», — сообщил ТАСС бывший главный технолог предприятия, а ныне ветеран НПО «СПЛАВ» Рудольф Кобылкин.

Именно полевая реактивная система БМ-21 «Град» стала базовой для ряда других отечественных систем для стрельбы неуправляемыми реактивными снарядами калибра 122 мм — «9К59 Прима», «9К54 Град-В», «Град-ВД», «Легкая переносная реактивная система Град-П», 22-ствольная корабельная «А-215 Град-М», «9К55 Град-1», БМ-21ПД «Дамба» — и некоторых иностранных систем, включая: RM-70,RM-70/85, RM-70/85М, Type 89 и Type 81. Также сама БМ-21 имеет более пяти вариантов модификаций.

РЗСО «Торнадо-Г»

© Сергей Фадеичев/ТАСС

Сегодня на вооружении Российской армии стоит самая модернизированная версия «Града» — 9К51М «Торнадо-Г». В сравнении со старым образцом она обладает значительно большей дальностью и маневренностью, но основное отличие — в современной системе навигации. Используя спутниковую навигацию и компьютерный расчет баллистических показателей, система может наводиться на цели автоматически.

На смену «Граду» в 1975 году пришла РСЗО «Ураган» (калибр снаряда — 220 мм, дальность стрельбы — 35 км). Машина была сделана на базе ЗИЛ-135ЛМ и имела 16 зарядов в одном залпе. «Ураган» прошел боевое крещение в Афганистане, не раз помогал Советской, Российской армии, а также союзникам. Последним испытанием для него стала миссия по освобождению Пальмиры в Сирии.

РСЗО «Ураган»

© Сергей Жуков/ТАСС

В 1987 году с конвейера сошел первый «Смерч», который до сих пор неизменно служит не только армии России, но и ряду других стран. Он обладает лучшими характеристиками среди РСЗО. Дальность его стрельбы в различных модификациях — 70–90 км. Точность попадания превышает точность аналогов в два-три раза. За счет своей эффективности и дальности «Смерч» близок к тактическим ракетным комплексам, а по точности схож с артиллерийским орудием.

РСЗО «Смерч»

© Вадим Савицкий/пресс-служба Минобороны РФ/ТАСС

Ожидается, что к концу 2027 года существующие «Смерчи» и устаревшие системы «Ураган» полностью заменят на РСЗО крупного калибра «Торнадо-С», обладающие повышенными характеристиками и расширенной номенклатурой реактивных снарядов. Будут также заменены и «Грады» на РСЗО среднего калибра «Торнадо-Г». Время «Градов» и «Смерчей» уйдет в историю.

«Вся моя трудовая деятельность связана с усовершенствованием отечественной артиллерии, укреплением обороноспособности страны, — говорил Рогожин. — Конечно, я выражаю большое сожаление, что наше детище — «Град», «Ураган» — активно применяется в региональных конфликтах. Системы залпового огня должны быть сдерживающим фактором и использоваться для уничтожения живой силы и техники противника. Но не против мирных жителей и городов. Это очень мощное оружие. Я выполнял нужную для всех задачу».

---

Роман Азанов

^{ТАСС благодарит за помощь в подготовке материала пресс-службу НПО «СПЛАВ»}

как реактивная система «Град» завоевала всемирную популярность — РТ на русском

30 мая 1960 года правительство СССР поручило новгородскому предприятию СКБ-203 создать боевую и транспортную машину для реактивной системы залпового огня (РСЗО) «Град». За короткое время этот артиллерийский комплекс получил широкое распространение во всём мире благодаря поражающей мощи, высокой надёжности и простоте эксплуатации. Возможности этой системы позволяют эффективно уничтожать скопление живой силы, бронетехники и огневых средств противника. Сегодня на вооружении российской армии стоит модернизированная версия «Града», получившая название «Торнадо-Г», которая значительно превосходит предшественника по дальности и автоматизации управления. По мнению экспертов, РСЗО семейства «Град» по-прежнему представляет собой чрезвычайно грозное оружие.

60 лет назад Совет министров СССР опубликовал постановление №578—236 о создании боевой и транспортной машин для реактивной системы залпового огня (РСЗО) 9К51 «Град». Выполнить этот проект поручили специалистам новгородского СКБ-203 (сейчас — АО «НПП «Старт» имени А.И. Яскина).

Предприятие должно было разработать колёсную мобильную платформу, на которой можно было бы разместить пусковую установку с не менее чем 30 направляющими для стрельбы ракетами.

«Очень грозное оружие»

Стоит отметить, что на тот момент советская промышленность уже работала над созданием «Града», однако предыдущие попытки изготовить машины с заданными массогабаритными характеристиками не увенчались успехом.

Также по теме

«Кочующий» миномёт: на что способен модернизированный артиллерийский комплекс «Сани»

Российская армия получила партию 120-мм модернизированных миномётных комплексов 2С12А «Сани», сообщает пресс-служба концерна. ..

Поэтому ещё в конце 1950-х годов главный конструктор СКБ-203 Александр Яскин принял решение уменьшить размеры боеприпасов, сделав хвостовые стабилизаторы ракет складными. Таким образом, по замыслу инженера, удалось бы увеличить количество направляющих.

Однако СКБ-203 не специализировалось на модернизации ракетного вооружения. Партнёром новгородских инженеров стал тульский НИИ-147 (сейчас — НПО «СПЛАВ» имени А.Н. Ганичева). Работами по усовершенствованию снарядов для «Града» руководил главный конструктор этого предприятия Александр Ганичев. Усилия специалистов превзошли ожидания Минобороны СССР — СКБ-203 и НИИ-147 удалось изготовить самоходный артиллерийский комплекс с 40 направляющими.

Весной 1962 года в Ленинградском военном округе прошли государственные полигонно-войсковые испытания РСЗО. 28 марта 1963 года «Град» был принят на вооружение Советской армии. 7 ноября 1964 года новые артиллерийские системы были продемонстрированы публике на параде по случаю 47-й годовщины Октябрьской революции.

В 1965 году в СССР был налажен серийный выпуск всех элементов «Града». Производство боевых и транспортно-заряжающих машин было развёрнуто на пермском Заводе имени В.И. Ленина (сейчас — ПАО «Мотовилихинские заводы»). В настоящий момент, как и в советские годы, артиллерийская система размещается на шасси Урал-375Д и Урал-4320, но в модернизированных вариациях.

• Процесс заряжания «Града»
• © Виталий Аньков/РИА Новости

В комментарии RT основатель портала Military Russia Дмитрий Корнев отметил, что созданием «Града» Советский Союз решил проблему точного и более дальнего поражения групповых целей, которая существовала со времён появления легендарного самоходного реактивного миномёта «Катюша».

«Советские учёные аккумулировали имевшийся опыт и создали превосходную по ударной мощи машину. Боеприпасы калибра 122 мм — это до сих пор очень грозное оружие. На поле боя «Град» фактически заменял несколько гаубиц. Одним залпом одна машина этой системы могла уничтожить целое подразделение противника», — подчеркнул Корнев.

«Наиболее распространённая в мире РСЗО»



Комплекс «Град» предназначен для поражения живой силы, огневых средств, бронетехники, складов и других целей в ближайшей тактической глубине. Максимальная дальность стрельбы советской РСЗО составляла 21 км.

Особенность «Града» заключается в том, что в течение 20 секунд он может выпустить весь боекомплект, состоящий из 40 ракет, которые накрывают огнём площадь в 15—20 га. Такое оружие считается чрезвычайно эффективным, если требуется уничтожить скопление сил противника в определённой локации.

Также по теме

Точность, манёвренность и огневая мощь: как продвигается разработка перспективной самоходной гаубицы «Коалиция-СВ»

Первая партия самоходных гаубиц на колёсной базе «Коалиция-СВ» проходит испытания в ЦНИИ «Буревестник». Как отмечают эксперты, новая…

В беседе с RT главный редактор журнала «Арсенал Отечества» Виктор Мураховский подчеркнул, что советский «Град» получился чрезвычайно мощным, простым в эксплуатации и надёжным средством площадного поражения. Машина практически безупречно выполняла задачи в любых климатических и географических условиях.

«В короткий промежуток времени «Град» получил широкую популярность во всём мире. Немаловажную роль сыграла быстрота обучения солдат. Однако, несмотря на кажущуюся простоту, важно понимать специфику этого вооружения. Применение «Града» должно быть внезапным для противника. Только тогда он становится серьёзным оружием в любой войне», — считает Мураховский.

При этом он уточнил, что РСЗО должна применяться по групповым целям вне населённых пунктов, поскольку существуют риски гибели мирного населения.

Аналогичной точки зрения придерживается Дмитрий Корнев. По его словам, применение «Града» в городских условиях «граничит с военным преступлением».

Основное предназначение РСЗО — оборонительное. В пример Корнев привёл советско-китайское столкновение на острове Даманском в марте 1969 года, когда состоялось боевое крещение «Града». Применение РСЗО и последующая атака пехоты ВС СССР вынудили солдат КНР отступить с занятых ранее рубежей. Впоследствии «Грады» применялись в афганской кампании (1979—1989) против моджахедов и в множестве других вооружённых конфликтов.

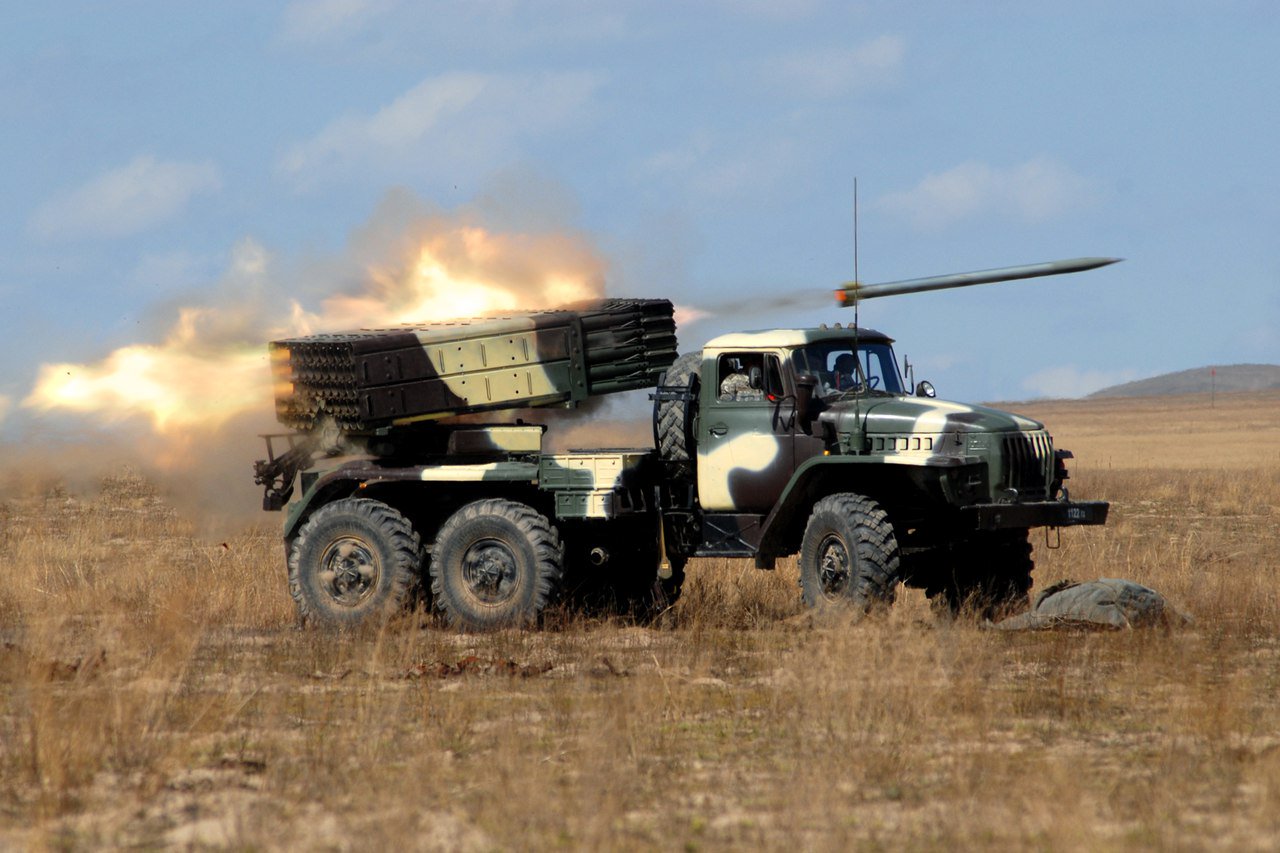

• «Грады» ведут огонь на учениях
• © Министерство обороны РФ

Отечественная артиллерийская система по-прежнему стоит на вооружении десятков стран мира. Помимо республик постсоветского пространства, в разных модификациях «Град» эксплуатируется в Польше, Венгрии, Финляндии, Румынии, Болгарии, Индии, Китае, Венесуэле.

«Не побоюсь сказать, что советский «Град» с учётом самых разных и причудливых модификаций является наиболее распространённой в мире РСЗО. В ряде стран он производится по лицензии, другие государства использовали «Град» как платформу для создания собственного аналогичного оружия. В любом случае данный комплекс по-прежнему представляет собой недорогое, чрезвычайно эффективное и надёжное средство поражения», — пояснил Корнев.

Российские инженеры постоянно совершенствовали «Град», повышая главным образом дальность, мощь и точность поражения. Сегодня российская армия оснащается глубоко модернизированной версией советского комплекса, получившей название «Торнадо-Г».

«Особенностью модернизированной версии 122-мм РЗСО «Град» является повышенная эффективность стрельбы, более мощные боеприпасы, наличие автоматизированных систем наведения, прицеливания, топопривязки и навигации. В боевую машину установлены современные средства связи, которые позволяют осуществлять бесперебойный и защищённый радиообмен с машиной боевого управления», — так описываются в материалах Минобороны России возможности «Торнадо-Г».

«Полетим ещё дальше»



По словам Виктора Мураховского, главными отличиями «Торнадо-Г» от советской базовой модели являются новый боекомплект и автоматизированная система управления наведением орудия.

«В «Торнадо-Г» происходит автоматическое прицеливание с командного пункта батареи. Это резко сокращает процесс подготовки стрельбы, позволяет выполнять режим огневого налёта со сменами позиций. Приехали, развернулись в течение одной минуты, совершили залп, свернулись, уехали», — рассказал эксперт.

Также по теме

«В динамичных условиях боя»: как прицелы повышают скорость и точность стрельбы российского оружия

Дислоцированное в Карачаево-Черкесии подразделение 49-й общевойсковой армии получило крупную партию современных коллиматорных…

Обновлённый «Град» способен вести огонь на дальности до 42 км. По данным НПО «СПЛАВ», РСЗО оснащается несколькими типами 122-мм боеприпасов, которые позволяют эффективно выполнять задачи в условиях современного театра военных действий.

В частности, в арсенал «Торнадо-Г» входят неуправляемый реактивный снаряд 9М521 с осколочно-фугасной головной частью повышенного могущества и боеприпас 9М522 с отделяемой осколочно-фугасной боевой частью дальностью до 40 км и 37,5 км соответственно.

Кроме того, расчёты модернизированных «Градов» могут вести огонь снарядами 9М217 с самоприцеливающимися боевыми элементами, ракетами 9М218 с кумулятивно-осколочными боевыми элементами и осколочно-фугасными боеприпасами 9М28Ф. Дальнейшее совершенствование РСЗО специалисты НПО «СПЛАВ» связывают с созданием управляемых средств поражения.

«Сейчас достигнуты, пожалуй, почти предельные возможности «Града», если не считать того, чем занимается весь мир, — если использовать некоторые аэродинамические знания и сделать «Град» управляемым, что несложно, то мы полетим ещё дальше», — заявил ранее в интервью РИА Новости генеральный конструктор НПО «СПЛАВ» Николай Макаровец.

По мнению экспертов, ещё одним направлением в совершенствовании семейства машин «Град» может стать увеличение боекомплекта, повышение автоматизации процессов управления вооружением, сокращение времени на зарядку боеприпасами и развёртывание на местности.

«Град» является одной из самых успешных боевых машин советского оборонно-промышленного комплекса. Причём, несмотря на почтительный возраст, данная РСЗО обладает серьёзным модернизационным потенциалом, что видно на примере того же «Торнадо-Г». Это классический советский «Град», оснащённый современной цифровой аппаратурой и улучшенными боеприпасами. Потребность нашей армии в такой машине, как и прежде, велика», — подытожил Корнев.

Град (РСЗО) — это… Что такое Град (РСЗО)?

Град (РСЗО)

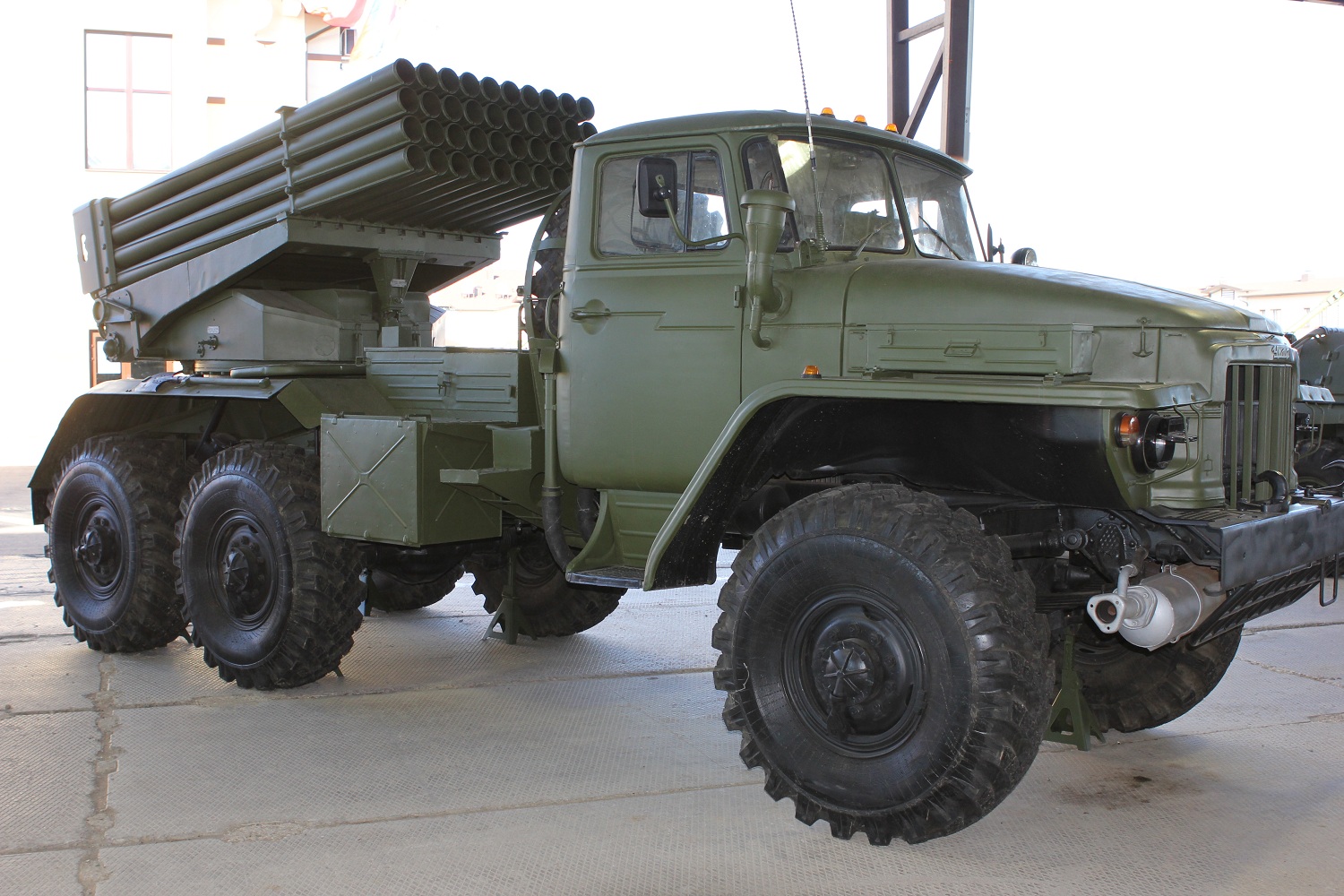

122-мм реактивная система залпового огня БM-21 «Град»
БМ-21 на базе Урал-375Д
Классификация	реактивная система залпового огня
Шасси	Урал-375Д Урал-4320
История
Страна разработчик
Год(ы) производства	1963 — наши дни
Год(ы) эксплуатации	1964 — наши дни
Размеры
Масса без снарядов и расчета, кг	10870
Масса в боевом положении, кг	13700
Длина в походном положении, мм	7350
Ширина в походном положении, мм	2400
Высота в походном положении, мм	3090
Клиренс, мм	400
Вооружение
Калибр, мм	122
Количество направляющих	40
Дальность стрельбы минимальная, м	5000
Дальность стрельбы максимальная, м	40000
Максимальный угол возвышения, град	55
Точность (рассеивание), м	При максимальной дальности рассеивание по дальности составляло 1/130, а боковое — 1/200.
Прицел	Панорама орудийная ПГ-1М
Расчёт БМ, чел.	3
Перевод системы из походного положения в боевое не более, мин.	3,5
Время залпа, с	20
Подвижность
Тип двигателя	V-8 карбюраторный ЗИЛ-375
Мощность двигателя, л.с.	180
Максимальная скорость по шоссе, км/ч	75
Запас хода по шоссе, км	750
Колёсная формула	6х6

РСЗО «Град-1» (9П138) на базе ЗиЛ-131 У этого термина существуют и другие значения, см. Град.

РСЗО «Град» (Индекс ГРАУ — 9К51) — реактивная система залпового огня на базе боевой машины БМ-21 (Индекс ГРАУ — 2Б5, шасси «Урал-375Д» или «Урал-4320»), представляющая собой эволюцию «Катюши». Создана для вооружения дивизионной артиллерии в ГНПП «Сплав» под руководством главного конструктора А.  И. Ганичева. В свою очередь РСЗО «Град» стала базовой для многих других систем: «Прима» (9К59), «Град-В» (9К54), «Град-П», «Град-М» (А-215), «Град-1» (9К55), «Дамба», «Град-1А» (БелГрад).

РСЗО «Град-В» (9К54) представляет собой модификацию комплекса «Град» с боевой машиной 9П125 на базе ГАЗ-66 для артиллерии ВДВ.

РСЗО «Град-1» (9К55) представляет собой модификацию комплекса «Град» с боевой машиной 9П138 на базе ЗИЛ-131 для полковой артиллерии.

РСЗО БМ-21 «Град-1А» (БелГрад) представляет собой белорусскую модификацию комплекса «Град» с боевой машиной на базе МАЗ-6317.

Также, для базовой РСЗО «Град» (9К51) создана усовершенствованная боевая машина 2Б17 на базе «Урал-4320».

Общая характеристика

РСЗО «Град» на базе шасси Tatra чешского производства на базе Урал-375

Принят на вооружение в 1963 году, дальность поражения цели до 30 км. Количество снарядов для залпа: 40 штук. Калибр 122 мм. Монтируется на грузовики «Урал-375» или «Урал-4320» в зависимости от модификации. Модификация «Град-1» монтируется на «ЗИЛ-131». Скорость движения пусковой установки 75-90 км/ч. В систему входит комплекс автоматизированного управления огнём «Виварий».

Белорусская модификация «Град-1А» (БелГрад) монтируется на МАЗ-6317. Максимальная скорость: 85 км/ч, запас хода: 1200 км.

использование

Все серьезные вооруженные конфликты с 1964 г. в которых участвовали СССР и постсоветские государства.

Применение

122-мм реактивные снаряды

Предназначается для уничтожения и подавления живой силы и боевой техники противника в районах сосредоточения; для уничтожения и подавления артиллерийских и миномётных батарей; для разрушения укреплений, опорных пунктов и узлов сопротивления противника. Активно использовались в Афганской войне (1979—1989), Карабахском конфликте,Чеченской войне в Войне в Южной Осетии и других вооружённых конфликтах.

На вооружении

•  СССР
•  Азербайджан — 53 БМ-21, по состоянию на 2007 год^[1]
•  Алжир — 48 БМ-21, по состоянию на 2007 год^[2]
•  Ангола — 50 БМ-21, по состоянию на 2007 год^[3]
•  Армения — 47 БМ-21, по состоянию на 2007 год^[4]
•  Афганистан — некоторое количество, по состоянию на 2007 год^[5]
•  Белоруссия — 208 БМ-21, по состоянию на 2007 год^[6]
•  Болгария — 222 БМ-21, по состоянию на 2007 год^[7]
•  Босния и Герцеговина — 4 БМ-21, по состоянию на 2007 год^[8]
•  Бурунди — 12 БМ-21, по состоянию на 2007 год^[9]
•  Венгрия — более 62 БМ-21 на хранении, по состоянию на 2007 год^[10]
•  Вьетнам — 350 БМ-21, по состоянию на 2007 год^[11]
•  Грузия — БМ-21 ^[12]
•  Египет — 60 БМ-21, по состоянию на 2007 год^[13]
•  Замбия — 30 БМ-21, из них как боеспособные оцениваются 12, по состоянию на 2007 год^[14]
•  Израиль — 58 БМ-21, по состоянию на 2007 год^[15]
•  Индия — около 150 БМ-21, по состоянию на 2007 год^[16]
•  Иран — 100 БМ-21, по состоянию на 2007 год^[17]
•  Йемен — 280 БМ-21, из них около 150 боеспособных, по состоянию на 2007 год^[18]
•  Казахстан — 57 БМ-21, по состоянию на 2007 год^[19]
•  Камбоджа — 8 БМ-21, по состоянию на 2007 год^[20]
•  Камерун — 20 БМ-21, по состоянию на 2007 год^[21]
•  Кипр — 4 БМ-21, по состоянию на 2007 год^[22]
•  Киргизия — 21 БМ-21, по состоянию на 2007 год^[23]
•  Республика Конго — 10 БМ-21, по состоянию на 2007 год^[24]
•  ДР Конго — около 30 БМ-21, по состоянию на 2007 год^[25]
•  КНДР — некоторое количество, по состоянию на 2007 год^[26]
•  Куба — некоторое количество, по состоянию на 2007 год^[27]
•  Ливан — 25 БМ-21, по состоянию на 2007 год^[28]
•  Ливия — около 230 БМ-21, по состоянию на 2007 год^[29]
•  Македония — 6 БМ-21, по состоянию на 2007 год^[30]
•  Мали — 2 БМ-21, по состоянию на 2007 год^[31]
•  Марокко — 35 БМ-21, по состоянию на 2007 год^[32]
•  Мозамбик — 12 БМ-21, по состоянию на 2007 год^[33]
•  Монголия — 130 БМ-21, по состоянию на 2007 год^[34]
•  Мьянма — возможно, некоторое количество, по состоянию на 2007 год^[34]
•  Нагорно-Карабахская Республика — 44
•  Намибия — 5 БМ-21, по состоянию на 2007 год^[35]
•  Никарагуа — 18 БМ-21, по состоянию на 2007 год^[36]
•  Пакистан — 40
•  Перу — 14 БМ-21, по состоянию на 2007 год^[37]
•  Приднестровская Молдавская Республика — 40
•  Польша — 219 БМ-21, по состоянию на 2007 год^[38]
•  Россия:
•  Сирия — до 300 БМ-21, по состоянию на 2007 год^[41]
•  Сомалиленд — 74
•  Судан — некоторое количество, по состоянию на 2007 год^[42]
•  Таджикистан — 10 БМ-21, по состоянию на 2007 год^[43]
•  Танзания — 58 БМ-21, по состоянию на 2007 год^[44]
•  Туркмения — 56 БМ-21, по состоянию на 2007 год^[45]
•  Уганда — некоторое количество, по состоянию на 2007 год^[46]
•  Узбекистан — 36 БМ-21, по состоянию на 2007 год^[45]
•  Украина — 332 БМ-21, по состоянию на 2007 год^[47]
•  Финляндия — 24
•  Хорватия — 40 БМ-21, по состоянию на 2007 год^[48]
•  Эритрея — 35 БМ-21, по состоянию на 2007 год^[49]
•  Эфиопия — около 50 БМ-21, по состоянию на 2007 год^[50]

Реактивные снаряды

	Производитель	Тип снаряда	Минимальная дальность поражения цели, м	Максимальная дальность поражения цели, м	Длина, м	Масса снаряда, кг	Масса боеголовки, кг
9М22 (М-21-ОФ)	СССР/Россия	Осколочно-фугасный	5,000	20,380	2. 87	66.6	18.4
9M28F	СССР/Россия	Осколочно-фугасный	1,500	15,000	2.27	56.5	21.0
9M28K	СССР/Россия	Минопостановочные противотанковые		13,400	3.04	57.7	22.8
9M43	СССР/Россия	Дымовые		20,000	2.95	66	20.2
9M217	СССР/Россия	Противотанковые		30,000	3.04	70	25
9M218	СССР/Россия	Бронебойные		30,000	3.04	70	25
9M519	СССР/Россия	Постановщик радиопомех		18,500	3.04	66	18.4
9M521	СССР/Россия	Осколочно-фугасный		40,000	2. 87	66	21
9M522	СССР/Россия	Осколочно-фугасный		37,500	3.04	70	25
ПРС-60	СССР/Россия	Подводный фугас (используется в комплексе «Дамба»)	300	5,000	2.75	75.3	20
Type 90A	Китай	Осколочно-фугасный	12,700	32,700	2.75		18.3
M21-OF-FP	Румыния	Осколочно-фугасный	5,000-6,000	20,400	2.87	65.4	6.35
M21-OF-S	Румыния	Осколочно-фугасный	1,000	12,700	1.927	46.6	6.35

Примечания

1. ↑ The Military Balance 2007. — P. 157.
2. ↑ The Military Balance 2007. — P. 218.
3. ↑ The Military Balance 2007. — P. 261.
4. ↑ The Military Balance 2007. — P. 155.
5. ↑ The Military Balance 2007. — P. 312.
6. ↑ The Military Balance 2007. — P. 159.
7. ↑ The Military Balance 2007. — P. 105.
8. ↑ The Military Balance 2007. — P. 160.
9. ↑ The Military Balance 2007. — P. 264.
10. ↑ The Military Balance 2007. — P. 122.
11. ↑ The Military Balance 2007. — P. 378.
12. ↑ The Military Balance 2007. — P. 166.
13. ↑ The Military Balance 2007. — P. 221.
14. ↑ The Military Balance 2007. — P. 298.
15. ↑ The Military Balance 2007. — P. 228.
16. ↑ The Military Balance 2007. — P. 315.
17. ↑ The Military Balance 2007. — P. 224.
18. ↑ The Military Balance 2007. — P. 248.
19. ↑ The Military Balance 2007. — P. 319.
20. ↑ The Military Balance 2007. — P. 346.
21. ↑ The Military Balance 2007. — P. 265.
22. ↑ The Military Balance 2007. — P. 163.
23. ↑ The Military Balance 2007. — P. 320.
24. ↑ The Military Balance 2007. — P. 268.
25. ↑ The Military Balance 2007. — P. 270.
26. ↑ The Military Balance 2007. — P. 358.
27. ↑ The Military Balance 2007. — P. 70.
28. ↑ The Military Balance 2007. — P. 233.
29. ↑ The Military Balance 2007. — P. 234.
30. ↑ The Military Balance 2007. — P. 168.
31. ↑ The Military Balance 2007. — P. 283.
32. ↑ The Military Balance 2007. — P. 237.
33. ↑ The Military Balance 2007. — P. 284.
34. ↑ ^{1 2} The Military Balance 2007. — P. 365.
35. ↑ The Military Balance 2007. — P. 285.
36. ↑ The Military Balance 2007. — P. 81.
37. ↑ The Military Balance 2007. — P. 84.
38. ↑ The Military Balance 2007. — P. 134.
39. ↑ The Military Balance 2007. — P. 196.
40. ↑ The Military Balance 2007. — P. 200.
41. ↑ The Military Balance 2007. — P. 244.
42. ↑ The Military Balance 2007. — P. 293.
43. ↑ The Military Balance 2007. — P. 326.
44. ↑ The Military Balance 2007. — P. 295.
45. ↑ ^{1 2} The Military Balance 2007. — P. 327.
46. ↑ The Military Balance 2007. — P. 297.
47. ↑ The Military Balance 2007. — P. 177.
48. ↑ The Military Balance 2007. — P. 161.
49. ↑ The Military Balance 2007. — P. 273.
50. ↑ The Military Balance 2007. — P. 274.

Ссылки

Боевая машина БМ-21 (2Б5) с реактивной системой залпового огня 9К51 «Град»

122-мм РСЗО «Град»
Годы выпуска:  1963-1988 гг.
Выпущено: более 8500 шт.

Полевая 122-мм дивизионная реактивная система залпового огня (РСЗО) БМ-21 «Град» на протяжении трех десятилетий является наиболее массовой боевой машиной данного класса отечественного производства. Предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей. Разработка системы началась 30 мая 1960 года в Государственном научно-производственном предприятии (ГНПП) «Сплав» под руководством главного конструктора А. Н. Ганичева. Серийный выпуск боевых машин БМ-21 был освоен в 1964 г. на Пермском машиностроительном заводе им. В.И.Ленина (завод №172).



РСЗО обладает высокими динамическими качествами и проходимостью, что позволяет ее эффективно использовать совместно с бронетанковой техникой на марше и на переднем крае в ходе боевых действий.



В состав РСЗО «Град» входит боевая машина БМ-21 на шасси «Урал-375Д», 122-мм неуправляемые реактивные снаряды, система управления огнем и транспортно-заряжающая машина.



Артиллерийская часть состоит из 40 направляющих, образующих пакет: четыре ряда по 10 труб в каждом. Труба предназначена для направления полета снаряда, а также для его транспортировки. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода. Старт всех 40 снарядов проходит в течении 20 секунд. Установка имеет возможность дистанционного управления наведением и стрельбой с выносного пульта на расстоянии до 50м. Перевод системы из походного положения в боевое занимает 3,5 мин.



РСЗО «Град» активно использовалась в Анголе, Афганской войне (1979-1989), Карабахском конфликте, Чеченской войне в Войне в Южной Осетии, Сомали и других вооружённых конфликтах.

В настоящее время «Град» находится на вооружении армий более чем 30 стран мира.

Сборная модель Российская самоходная реактивная система залпового огня «Град» БМ-21

Категории …Коллекционные моделиИнструментКраска, химия, материалыМаскиКаталоги, Книги, ЖурналыСборные моделиФототравлениеБоксы и стеллажи Журнальные серииИгрушкиРадиоуправляемые моделиСувенирыConcept CarАвтоспортАэродромная техникаВоенныеКиноМедицинаПожарныеПолицияПочта / mailСпецслужбыСтроительная техникаТакси

Производители . ..78artAA ModelsAberAbordageAbrexAbteilung502AcademyACEACMEAdvanced ModelingAFV clubAGM ModelsAHC ModelsAIM Fan ModelAiresAirFixAK InteractiveAKhobbyAlanAlangerAlclad IIAlex MiniaturesAlezanAlfAlmostrealALRAltayaAmercomAmerican DioramaAmerican Heritage ModelsAMG ModelsAMKAMMO MIGAmodelAmourAMPAMTAmusing HobbyAnsonAoshima (DISM)Apex RacingARK modelsARM.PNTArmaHobbyArmoryARS ModelArt ModelART-modelAscensioASK ModelsASQATCAtlasAudi MuseumAurora HobbyAuthentic DecalsAuto PilenAutoArtAutobahnautocultAutomodelle AMWAutomodelloAutotimeAutoworldAvanstyle (Frontiart)Avart ArhiveAVD ModelsAVD дополненияAVD покрышкиAvisAWMAZModelBachmannBalaton ModellBangBare-Metal Foil Co.BauerBBRBburagoBegemotBest ModelBest of ShowBianteBingBizarreBM CreationsBM-ToysBobcat dealerBorder ModelBrekinaBroncoBrooklin ModelsBrummBuschby AKBy VolkCaesar miniaturesCar BadgeCararama (Hongwell)CarlineCarNelCBModelsCentauriaCenturyCentury DragonCentury WingsCHIEFF ModelsChina ModelsClassic 43ClassicbusClearPropCMCCMFCMKCMRColibri DecalsCollector’s ClassicsConradCopper State ModelsCorgiCult Scale ModelsCursorD. N.K.Daimler-MARDANmodelDarksideDasModelDAYdiecastETCHDays-goneDeAgostiniDecal ShopDel PradoDenisssModelsDetailCarsDiapetDickie SpielzeugDie-Cast superDie-cast по-домашнемуDifferent ScalesDinky ToysDiOlex ProductionDioparkDioramaTechDiP ModelsDirekt CollectionsDistlerDMA Hue StudioDNAdnanoDoctor DecalDong GuanDorlopDragonDUPLI COLOREaglemossEasy ModelEbbroEco-Wood-ArtEdison GiocattoliEdmon StudioEduardEidolon Make-UpELFEligorEmanEMC ModelsERAERTLESCIEsval ModelsEUREKA XXLEvergreen (USA)EVR-miniExcelExotoEXPRESSO WINGSFalcon ModelsFallerFine MoldsFirst 43 ModelsFirst ResponseFirst to FightFLAGMANFlyFly Car ModelFlyHawk ModelForces of ValorFormat72Forward-68FoxtoysFranklin MintFreedom ModelsFriulmodelFrontiartFUGU_GARAGEFujimi MokeiGAMAGarageGarbuz modelsGartexGearboxGeminiJetsGems & CobwebsGIMGK Racer SeriesGlencoe modelsGLMGMP / ACMEGMU ModelGoldvargGorky ModelsGreat Wall HobbyGreenlightGroup MastersGT AutosGT SpiritGuiloyGuisvalGunTower ModelsHachetteHarder_SteenbeckHartoy Inc.HasbroHasegawaHat Plastic ModelsHedgeModelsHekiHellerHerpaHi-StoryHigh SpeedHighway 61HistoricHobby 2000Hobby BossHobby DesignHobby MasterHobby PlanetHobbyCraftHomerHot WheelsHot Wheels EliteHPIHumbroli-ScaleIBG ModelsICMICV (СПб)IlarioInno ModelsInterusISTItaleriIVYIXOJ-CollectionJada ToysJadiJASJB ModellautosJoalJohn Day ModelsJohnny LightningJolly ModelJouef EvolutionJoy CityJTKKadenKatoKAV modelsKeng Fai ToysKESS ModelKineticKing starKinsmartKitechKitty HawkKK ScaleKorean modelsKOVAPKovozavody ProstejovKremlin Vehicle parkKV ModelsKyoshoK_S Precision MetalsLa Mini MinieraLada ImageLastochkaLCD MODELSLenmodeLLeo ModelsLIFE in SCALELion-ToysLionRoarLiveResinLledoLooksmartLouis SurberLS CollectiblesLucky DiecastLucky ModelsLucky PlanLUSO-toysLuxcarLuxury CollectiblesLuxury die-castM-SmartM2 MachinesM4 MAC DistributionMacadamMACHETEMagic ModelsMaistoMake UpMAKSIPROFMaquetteMarklinMARSMars ModelsMarsh ModelsMaster BoxMaster ToolsMasterClubMasterCraftMatchboxMatrixMax-ModelsMaxi CarMAXI COLORMaxichampsMaxModelsMD-modelsMengMercuryMeritMetroMicro Scale DesignMIG productionsMilestone MiniaturesMilitaryWheelsMiniarmMiniArtMiniaturmodelleMinichampsMiniClassicMinicraftMiniCraft Scale ModelsMiniHobbyModelsMiniTankMiniWarPaintMIRAMirage HobbyMirror-modelsMISTERCRAFTMMPModel PointModel-IconsModelCarGroupModelcollectModelerModelGunModelProModelSvitModimioMODUS 90MolotowMondo MotorsMondseeMonogramMONTI SYSTEMMoonMoremMotipMotor MaxMotoramaMotorartMotorheadMotoScaleModelsMPCMPMMR CollectionMr. HobbyMTech (M4)Nacoral S.A.NEONeomegaNew PenguinNew RayNH DetailNickelNik-ModelsNittoNochnonameNorevNorscotNorth Star ModelsNostalgieNVANZG ModelleOKB GrigorovOld CarsOLFAOlimp ModelsOne by One ProductionONYXOrionORNST modelOTTO ModelleOvs-DecalsOxfordPacific88Palma43Panda HobbyPaniniPANTHEONPanzerstahlParagonPasDecalsPasModelsPaudi ModelsPB Scale ModelsPegas-ModelsPegoPhoenix MintPinKoPlatzPlusmodelPMSPorsche MuseumPotato CarPremium ClassiXXsPremium Scale ModelsPremium XPrint ScaleProDecalsProgetto KPrommodel43Provence MoulagePSTPt ModelsQuartzoQuickboostQuinta StudioRacing Champions inc.RAROGRastarRB ModelRBA CollectiblesRebel CustomRecord — M.R.F.Red BoxRed LineRenn MiniaturesRenner WerbemittelReplicarsResKitRevellRextoysREXxRickoriddikRietzeRiichRiich ModelsRIORMZ CityRoad ChampsRoad KingsRob-TaurusRodenROSRossoRosso & FlyRoubloffRPG-modelRPMRTMRusAirRussian collectionRye Field ModelS-ModelSaicoSC Johnson (USA)ScaleGarageSchabakSchucoSEAT (дилер.)SG-ModellingShelby CollectiblesShurikenSignatureSIKUSkale WingsSKIFSky-HighSmerSMMSnakeModelSochi 2014SolidoSophiArtSouth FrontSOVA-MSoviet ArmourSparkSpecial HobbyStarlineStart Scale ModelsSTC STARTSTMSunnysideSunstarSuper ASX-ArtS_BT-ModelT. R.L. ModelTakomTameo KITsTamiya (J)TarmacTech4TecnomodelTeknoThunder ModelTic TocTiger ModelTin WizardTins’ ToysTMTmodelsTOGATomicaTop MarquesTop Model CollectionTopSpeedToxso ModelTraxTriple 9 CollectionTristarTrofeuTrumpeterTSM ModelUCC CoffeeUltimate DiecastULTRA modelsUM Military TechnicsUM43UMIUnimaxUniversal HobbiesunoMAGUT ModelsV.V.M / V.M.M.V43Vallejovanamingo-nnVanboVanguardsVAPSVector-ModelsVeremVictoriaVintage Motor BrandsVIPcarVitesseVM modelsVMmodelsVmodelsVoka-ГРАНЬVrudikWar MasterWasanWaterlooWeiseWellyWhite BoxWhite RoseWikingWilderWingsyWinModelsWIX CollectiblesWM KITWSIXQ Xuntong ModelYat MingYVS-ModelsZ-ModelsZebranoZedvalZip-maketZISSZZ ModellаRтБаZаАвто-бюроАвтоисторияАвтопанорамаАвтопаркАГАТАиФАканАМформаАнтонюкАрсеналартель УниверсалъАтелье Etch modelsАтомБурБеркутБригадирВекторВитязьВойны и битвыВосточный экспрессГараж на столеДекали BossДекали ModelLuxДекали SF-AutoДилерские модели БЕЛАЗДругойЗвездаИмпериалъКазанская лабораторияКиммерияКОБРАКолхоZZ DivisionКомбригКомпаньонЛитература (книги)ЛОМО-АВМмастер DimscaleМастер Дровишкинмастер КолёсовМастер СкаляровМастерПигментМастерская Decordмастерская JRМастерская SECМастерская АВТОДОРМастерская ГоСТМастерская ЗнакМастерская КИТМастерская МЕЛМаэстро-моделсМикродизайнМикроМирМиниградМинимирМир МоделейМодел. лабМОДЕЛИСТМоделстройМодельхимпродуктМР СТУДИЯНаш АвтопромНаши ГрузовикиНаши ТанкиОгонекПАО КАМАЗПетроградъПетроградъ и S_BПламенный моторПланета ПатворковПобедаПрапорПрестиж КоллекцияПромтракторРетроЛабРусская миниатюраРучная работаСарлабСВ-МодельСделано в СССРСергеевСМУ-23.SСоветский автобусСолдатикиСПБМСТАРТ 43Студия МАЛТАРАНТемэксТехнологТехноПаркТри А СтудиоТри БогатыряТРЭКСХерсон МоделсЦейхгаузЧЕТРАЭлеконЭскадраЮный коллекционерЯ-Моделист

Марки моделей …AbarthACAcuraADLERAECAGUSTAWESTLANDALFA ROMEOALPINE ALVISAMCAMERICAN LaFranceAMPHICARArmstrongAROArrowsARTEGAASCARIASTON MARTINAUBURNAUDIAURUSAUSTINAustro DaimlerAUTO UNION AutobianchiAVIAAWZBACBARKASBATMOBILEBEDFORDBEIJINGBenelliBENETTONBENTLEYBERLIETBERNARDBESTURNBIANCHIBIZZARINIBLUEBIRDBMWBobcatBORGWARDBRABHAMBrawner-HawkBRISTOLBRMBUCCIALIBUFFALOBUGATTIBUICKBussingCADILLACCAPAROCASECATERHAMChanganChangheCHAPARRALCHAUSSONCHECKERCHEETAHCHEVROLETCHRYSLERCISITALIACITROENCOBRACOMMERCooperCOPERSUCARCORDCORVETTE CORVIAR MONZACsepelDACIADaewooDAFDAIHATSUDAIMLERDALLARADATSUNDE DION BOUTONDe SotoDE TOMASODELAGEDELAHAYEDeLOREANDENNISDESOTODEUTZ DIAMONDDKWDODGEDongfengDONKERVOORTDUBONNETDUCATIDUESENBERGDYNAPACEAGLEEBROEDSELEMWENVISIONFACEL-VEGAFAWFENDTFERRARIFIATFORDFORDSONFOTONFRAMOFREIGHTLINERFSOGINAFGMCGOGGOMOBILGOLIATHGORDONGRAHAMGREAT WALLGUMPERTHAMMHANOMAGHARLEY DAVIDSONHEALEYHENSCHELHindustan HINOHISPANO SUIZAHITACHIHOLDENHONDAHORCHHOTCHKISSHUDSONHUMBERHUMMERHYUNDAIIFAIKARUSIMPERIALINFINITIINGINNOCENTIINTERNATIONALINVICTAIRISBUSISOISOTTA FraschiniISUZUIVECOJAGUARJAWAJEEPJELCZJENSENKAISERKalmarKAWASAKIKENWORTHKIAKOENIGSEGG KOMATSUKRAMERKRUPPKTMLA SALLELAGONDALAMBORGHINILANCIALAND ROVERLANDINILanzLatilLaurin & KlementLaverdaLDSLEXUSLEYATLEYLANDLEYTONLIAZLIEBHERRLIGIERLINCOLNLISTERLLOYDLOCOMOBILELOLALORENZ & RANKLLORRAINE-DIETRICHLOTECLOTUSLUBLINMACKMAD MAXMAGIRUSMANMARCHMARUSSIA-VIRGINMASERATIMASSEY MATRAMAXIMMAYBACHMAZDAMAZZANTIMCAMcLARENMEGAMELKUSMERCEDES-BENZMERCERMERCURYMESSERSCHMITTMGBMIGMIKRUSMINARDIMINERVAMINIMIRAGEMITSUBISHIMONICAMORETTIMORGANMORRISMOTO GUZZIMULTICARMVMZNASH AMBASSADORNEOPLANNEW HOLLANDNISSANNIVA CHEVROLETNOBLENORMANSUNYSAOLDSMOBILE OLTCITOM LEONCINOOPELOPTIMASORECAOscaPACKARDPAGANIPanhardPANOZPANTHERPEGASOPESCAROLOPETERBILTPEUGEOTPHANOMEN PIERCE ArrowPLYMOUTHPOLONEZPONTIACPORSCHEPRAGAPRIMAPRINCE PUMARAMRAMBLERRED BULLRENAULTRoburROCARROLLS-ROYCEROSENBAUERROSENGARTROVERRUFSAABSACHSENRINGSALEENSALMSONSAMSUNGSANSANDEROSATURNSAUBERSaurerSAVASAVIEM SCAMMELSCANIASCIONScuderiaSEAGRAVESEATSETRASHADOWSHANGHAISHELBYSIMCASIMPLEXSIMSONSINPARSKODASMARTSOMUASoueastSPYKERSSANG YONGSSCSTANLEYSTARSTEYRSTUDEBAKERSTUTZSUBARUSUNBEAMSUZUKISYRENATALBOTTARPANTATATATRATEMPOTeslaTHOMASTOYOACETOYOPETTOYOTATRABANT TRIUMPHTUCKERTUKTVRTYRRELLUNICVANWALLVAUXHALLVECTORVELOREXVENTURIVERITASVESPAVincentVOISINVOLKSWAGENVOLVOWANDERERWARSZAWAWARTBURGWESTERN STARWHITEWIESMANNWILLEMEWILLIAMSWillysYAMAHAYOSHIMURAYUGOZAGATOZASTAVAZUKZUNDAPPZunderZYTEKАМОБЕЛАЗВИСВНИИТЭ-ПТВолжский автомобильГорькийЕрАЗЗАЗЗИLЗИSЗИМЗИУИЖКАЗКамский грузовикКИМКРАЗКубаньКурганский автобусЛАЗЛенинградЛикинский автобусЛуаЗМАЗМЗКТМоАЗМОСКВИЧМТБМТЗНАМИНАТИОДАЗПавловский автобусПЕТРОВИЧРАФРуссобалтСаранский самосвалСемАРСМЗСТАРТТАРТУУАЗУралЗИСУральский грузовикЧЕТРАЧМЗАПЯАЗЯТБ

Типы товаров . ..ДекалиЗапчасти, аксессуарыЭлементы диорамАвиацияВоенная техникаВодный транспортЖ/Д транспортАвтобусВнедорожник / КроссоверГрузовикКемперГужевая повозкаЛегковой автомобильМикроавтобус / ФургонМотоциклПикапПрицепыТракторы, комбайныТроллейбусФигурки

Масштаб …1:21:31:51:61:81:91:101:121:141:161:181:201:211:221:241:251:261:271:281:301:321:331:341:351:361:371:381:391:401:421:431:441:451:461:471:481:501:511:521:541:561:571:601:641:681:691:721:751:761:801:831:871:901:951:961:1001:1031:1081:1101:1201:1211:1251:1261:1301:1421:1441:1451:1481:1501:1601:2001:2201:2501:2851:2881:3001:3501:3901:4001:4501:5001:5301:5501:5701:6001:7001:7201:8001:10001:11001:12001:12501:15001:2700

Российская реактивная система залпового огня «ГРАД БМ-21» 3655

Артикул: 3655 Бесплатная доставка по Минску

Купить в 1 клик

Отложить на потом

Технические характеристики

Производитель: Звезда (РФ)
Масштаб: 1:35
Количество деталей: 429 шт
Длина собранной модели: 216 мм
Размер упаковки: 400х242х70 мм
Вес: г

 Детали высокого качества
 Краска и клей в комплекте не идет.

Для покраски модели потребуются следующие краски:

АКР05
АКР06
АКР07
АКР11
АКР12
АКР17
АКР20
АКР25
АКР30
АКР33
АКР35
АКР45
АКР55

Описание товара

Сборная модель — Российская самоходная реактивная система залпового огня «Град» БМ-21
Историческая справка: «Град» – это 122-мм реактивная система залпового огня производства СССР. Она предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортёров в районе сосредоточения, артиллерийских и миномётных батарей, командных пунктов и других целей. Взята на вооружение в 1963 году. Модернизированный вариант БМ-21 «Град» выполнен на базе грузового автомобиля Урал-4320 высокой проходимости. Он имеет автоматизированную систему управления наведением и огнём, аппаратуру подготовки и пуска, а также спутниковую навигационную систему. РСЗО «Град» на данный момент является самой распространённой машиной этого класса. Также производством «Градов» занимаются Китай, Египет, Ирак, Иран, Румыния и ЮАР. Сегодня РСЗО «Град» числится на вооружении более чем в 30 странах по всему миру.

Производитель: ООО «Звезда», 141730, Россия, г. Лобня, Моск. обл., ул. Промышленная, 2
Страна производства: Россия
Поставщик: ООО «Звездное время»
Гарантия: 1 год

БМ-21 122-мм реактивная установка залпового огня

122-мм реактивная установка залпового огня БМ-21

ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||

Индекс | Поиск | Присоединяйтесь к ФАС

---

---

Сакр-18 [Египетский]
122-мм реактивная залповая установка 122-мм 40-трубная реактивная система залпового огня «Град » («Град») с дальностью стрельбы до 20 км была принята на вооружение российской армии в 1963 году [и первоначально обозначенная на Западе как M1964].БМ-21, несомненно, является наиболее широко применяемой РСЗО в мире. Успешное использование системы «Град» в локальных конфликтах различной интенсивности на протяжении трех десятилетий побудило многие страны разработать аналогичные системы. Пусковая установка с сопутствующим оборудованием именуется комплексом 9К51. Пусковая установка на 40 снарядов имеет четыре яруса по десять стволов, установленных на шасси грузовика.

БМ-21 можно отличить от других реактивных систем залпового огня по прямоугольному, 40-трубному пусковому устройству (4 ряда по 10 стволов), которое часто закрывается защитным полотном.Он установлен на шасси грузового автомобиля Урал-375Д 6х6, имеющего характерную конструкцию крыла и запасное колесо на задней части кабины. БМ-21 также является единственной известной советской ракетной установкой без противовзрывных щитков на кабине водителя. Однако материал окон кабины и ветрового стекла достаточно прочен, чтобы выдерживать избыточное давление и другие эффекты, связанные со стрельбой 122-мм ракетами.

БМ-21 может управляться и стрелять из кабины или дистанционно с расстояния до 60 метров с помощью комплекта кабелей. Пусковая установка перемещается вперед к кабине для передвижения и для стрельбы использует два стабилизирующих домкрата в задней части машины. Пусковая установка питается от специального электрогенератора. Стрелковое устройство 9В170 монтируется в кабине, но ракеты можно запускать с помощью дистанционно-пускового устройства, имеющего кабель длиной 64 метра. Эта РСЗО может запускать все ракеты за 6 секунд или запускать каждую по отдельности, а также может перезаряжаться за 5 минут. Он может запустить 40 ракет или любую их часть с фиксированным интервалом 0,5 секунды. Одиночные ракеты можно запускать вручную с любым желаемым интервалом.Экипаж из пяти человек может перезарядить пусковую установку за 8 минут.

БМ-21 запускает «9-футовую ракету» с дальностью 20 380 метров. Каждая пусковая труба имеет желобки для обеспечения медленного вращательного движения ракеты. Однако в первую очередь ракета имеет оперение. Эта комбинация стабилизации вращения и оперения обеспечивает тесную группировку огня на дальностях до 16 километров. БМ-21 и другие 122-мм ракетные установки могут стрелять всеми 122-мм ракетами, предназначенными для установки в 122-мм пусковые установки советского производства (включая те, которые могут достигать дальности от 30 000 до 36 000 метров).122-мм ракеты с оперением могут доставлять осколочно-фугасные, химические или зажигательные боеголовки на дальность более 20 километров, а новейшие фугасные и грузовые ракеты — на 30 километров. При взрыве боеголовка производит сильный осколочный эффект и ударную волну.

Благодаря большому объему огня и большой площади покрытия, БМ-21 хорошо подходит для использования против войск на открытом воздухе, для использования в артиллерийских приготовлениях и для доставки химических концентратов. Один залп из дивизиона БМ-21 составляет 720 выстрелов.Поскольку это оружие имеет большую вероятную круговую зону (CEP), оно не подходит для атак по точечным целям.

Автомобиль Урал-375Д имеет максимальную скорость по шоссе 75 км / ч, запас хода 750 км и исключительную проходимость.

Ракеты всегда должны запускаться с автомобилем, припаркованным под наклоном к цели, чтобы избежать повреждения незащищенной кабины взрывом.

БМ-21 поступил на вооружение в 1964 году в качестве замены 140-мм (16- и 17-зарядных) ракетных установок БМ-14 и в настоящее время является наиболее широко применяемой ракетной установкой, установленной на грузовиках, в войсках Варшавского договора.Редко можно увидеть впереди более тяжелые ракетные установки, в том числе 200-мм (4-зарядные) БМД-20, 240-мм (12-зарядные) БМ-24 и 250-мм (6-зарядные) БМД-25. -строчные агрегаты. Хотя ракеты БМ-21 меньше по калибру, чем предыдущие модели, боеголовка такая же, как у 140-мм ракеты, а дальность полета превышает таковую у более старых 140-мм и 240-мм моделей. Из-за меньшего калибра ракет БМ-21 также может стрелять большим количеством ракет, чем более ранние модели, что делает его особенно полезным для ведения огня по площади и ведения массивных внезапных пожаров.БМ-21 входит в состав реактивного дивизиона каждой мотострелковой и танковой дивизии. Он также использовался на фронтовом, и армейском уровне, где в некоторых частях был заменен 220-мм ракетной установкой (16-зарядной) БМ-27.

ВАРИАНТЫ

• БМ-21В: 12-зарядная пусковая установка (V означает воздушнодесантий — Воздушно-десантный — обозначение НАТО M1975) была разработана для использования в составе дивизионов воздушно-десантной композитной артиллерии. БМ-21В запускает те же ракеты, что и БМ-21 и БМ-21-1.
• БМ-21Б: Российская 36-трубная РСЗО на шасси ЗИЛ-131 6×6
• Град-П: российская реактивная установка с 1 снарядом
• 9А51 Прима: российская 50-трубная РСЗО на шасси ЗИЛ-131 6х6
• BM-11: северокорейская 30-трубная версия
• Тип 81: китайская 40-рельсовая версия
• Сакр-18: Египетская 40-трубная 122-мм РСЗО на базе советской БМ-21. Он имеет дальность действия 20 км с кассетным боеприпасом массой 23 кг.
• RM-70: чехословацкая версия с 40 трубами — Чехословацкая армия представила эту новую версию с пусковым устройством БМ-21, установленным на модифицированном 10-тонном грузовике TATRA 813 (8×8) в 1972 году. Хотя базовая пусковая установка почти идентична советской БМ-21, транспортная машина совершенно другая. Следует отметить бронированную кабину и возможность перевозки дополнительных 40 ракет. Пакет для перезарядки из 40 дополнительных ракет расположен между пусковой установкой и бронированной кабиной, что позволяет сократить время перезарядки до 1,5–3,0 минут. Хотя эта комбинация больше и тяжелее советской БМ-21 на грузовике Урал-3750, она имеет такую ​​же скорость движения и аналогичную дальность плавания (600 км).Это также обеспечивает большую тактическую гибкость за счет дополнительной подачи ракет. Этот вариант, известный как М-70, поступил на вооружение по крайней мере в Чехословакии и Восточной Германии.

Альтернативные обозначения	БМ-21 ГРАД (Град) MRL
Дата введения	1963
Распространение	Не менее 50 стран
Описание
Экипаж	5 (8 с комплексом 9К51)
Шасси / тележка	Урал 375-Д 6×6 колесный
Боевая масса (т)	13. 7
Длина шасси Общая (м)	7,35
Общая высота (м)	3,09
Общая ширина (м)	2,40
Автомобильные характеристики
Тип двигателя	ЗИЛ 375, 180 л.с., с водяным охлаждением, бензиновый V-8
Запас хода (км)	450 км
Скорость (км / ч)
Макс Роуд	75
Макс. Для бездорожья	35
Кросс-кантри	INA
Макс Плавание	НЕТ
Глубина преодолеваемого брода (м) Без подготовки	1.5
Время установки (мин)	3
Время вытеснения (мин)	2
Радио	Р-123М
Защита
Броня спереди (мм)	Нет
Сторона брони (мм)	Нет
Броня крыши (мм)	Нет
Самозажимной отвал	Нет
Система защиты NBC	Нет
Дымовое оборудование	№
ВООРУЖЕНИЕ
Пусковая установка
Калибр, тип, наименование	122-мм, 9П132
Количество трубок	40 (4 ряда по 10 трубок)
Скорость запуска
Время полного залпа	40 выстрелов за 20 секунд
Single Rocket Interval	. 5 секунд на ракету
Тип погрузчика	Ручной
Время перезарядки	10 минут
Привод пусковой установки	Электрический
Траверса	()
Левый	102
Правый	70
Итого	172
Высота () (- / +)	— 0 / + 55
ПОЖАРНАЯ СИСТЕМА
Непрямое пламя	Панорамный телескоп ПГ-1М (ПАНТЕЛ)
Коллиматор	К-1
Компьютер управления огнем	Нет
Система определения местоположения	Нет
БОЕПРИПАСЫ ГЛАВНОГО ВООРУЖЕНИЯ
Калибр, тип, наименование
122-мм Фраг-ОФ, 9М22У
Дальность непрямого огня (м)
Минимальный диапазон	5000
Максимальный диапазон	20,380
Масса боевой части (кг)	18. 4 (M21OF)
Длина ракеты (м)	2,87
Максимальная скорость	INA
Тип взрывателя	MRV-U (PD)
122-мм Фраг-ОФ, 9М28Ф
Дальность непрямого огня (м)
Минимальный диапазон	1500
Максимальный диапазон	15000
Масса боевой части (кг)	21.0
Длина ракеты (м)	2,87
Максимальная скорость	INA
Тип взрывателя	MRV-U (PD) или AR-6 (бесконтактный)
122-мм Frag-HE, Type 90A (китайский)
Дальность непрямого огня (м)
Минимальный диапазон	12,700
Максимальный диапазон	32,700
Масса боевой части (кг)	18. 3
Длина ракеты (м)	2,75
Максимальная скорость	INA
Тип взрывателя	PD
Другие типы боеприпасов	Дымовые, зажигательные, химические, RF Jam-mer, Освещение, Противотанковые мины, Противопехотные мины

Источники и методы

---

ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||

Индекс | Поиск | Присоединяйтесь к ФАС

---

http: // www.fas.org/man/dod-101/sys/land/row/bm-21.htm
Поддерживается Робертом Шерманом
Первоначально создано Джоном Пайком
Обновлено 19 июня 1999 г. 6:37:33

М-21 Полевая ракетная система | Missilery.info

С 9.04.1963 по 16.04.1963 в НИИ-100 прошли испытания 122-мм реактивный снаряд 9М22, выпущенный из ракетно-ствольной системы, из партии номер ОП-121-63г, выпускаемой в НИИ-МГУ. 147. Испытания проводились по программе ex 0641ss от 5.02.1963 г. НИИ-147 с изменениями, согласованными с представителями НИИ-147.

Целью испытаний было определение рассеивания «122-мм реактивных снарядов 9М22 / 3ОФ10 /, выпущенных из ракетно-ствольной системы, при стрельбе на максимальную дальность. 122-мм снаряды 9М22 в штатном оснащении чертежей Инвент.4492, На испытания сдано 4849 лотов ОП-1-62, ОП- (2) -63 и макеты 122 мм снарядов 9М22 в инертном оборудовании лота ОП-10-62 НИИ-147. Детали ракеты и сборка снарядов производились на НИИ-100 в соответствии с требованиями чертежа Опись 4847 с пороховыми зарядами РСИ-12 / К с воспламенителями ВГА-80-ЭЗ.

«Пороховые заряды изготавливались из пороха ВГ-НДСИ различного приспособления. МРВ / В-588 / боевой, с установками« О »и« М », конструкции НИТИ-11 использовались для кучных испытаний. с направляющей, которая представляет собой полуоткрытую трубку, позволяющую использовать заряд орудия и установленную на лафете зенитной установки КС-12.

Перед запуском снарядов 9М22 в кучу производились отстрелы макетов ракетно-ствольной системы для выбора веса ствольного заряда и определения баллистических характеристик снаряда 9М22 без и с ствольным зарядом.

Снаряды

9М22 стреляли со ствольным зарядом и без него с кучной скорострельностью 2 группы (по 7 выстрелов в группе) на максимальную дальность с углом возвышения направляющей 50 °. Температура ствола и пороховых зарядов снарядов 9М22 находилась в пределах + 20 ° ± 3 ° С ».

В заключениях НИИИИ-100 указывалось, что «представленные снаряды 9М22 партии № ОП-121-63 НИИ-147 со ствольным зарядом при стрельбе из реактивного и ствольного комплекса показали лучшие результаты в дальности. и боевое количество выстрелов без ствольного заряда более 9М22 ».

«>

Данные отчета о работе Тульского государственного научно-производственного института точного машиностроения (ныне НПО СПЛАВ, Тула).

1966

«>

Боевая часть, оснащенная огнестрельным оружием к реактивному снаряду «Град», изделие 9М22С (тема НВ6-001-66)

Боевая часть, оснащенная огнеметом, предназначена для поражения живой силы противника вне укрытия, в открытых окопах, ходах и окопах, а также его боевой техники. Поражение осуществляется как прямым попаданием, так и путем создания массовых очагов возгорания. Стрельба ведется из боевой машины-снаряда «Град».

В 1966 году были разработаны и переданы смежным организациям ТУ на обработку элементов боевых частей. Были разработаны рабочие чертежи двух вариантов боевой части. Первые опытные образцы боевых единиц (по 50 штук каждого варианта) были изготовлены и отправлены на испытания в 33491 час. Стендовые и стендовые испытания в количестве 42 шт.были проведены.

В 1967 году необходимо было представить технический проект боевой части с обоснованием выбора горючей смеси и изготовить 500 выстрелов для испытаний на дальность.

«Боевая часть оснащена огневым смесителем к переносному реактивному снаряду (9М22М), артикул 9М22МС».

Боевая часть, оснащенная огнеметом, предназначена для поражения в условиях положительных температур и засухи живой силы противника за пределами укрытия, в открытых траншеях, переходах и окопах, а также его боевой техники, находящейся в пределах досягаемости огня. Поражение вызывается как прямым попаданием, так и созданием очагов огня.

В 1966 году в соответствии с приказом Минобороны 15.УИИ.66г № 490 был разработан и выдан смежным организациям для испытания элементов боевой части. Компания изготовила опытные образцы и провела стендовые, стендовые и летные испытания в объеме 45 изделий с положительными результатами. Боевая часть оснащена огнеметчиком МСО и негорючим зарядом ВВ на основе желтого фосфора, обеспечивает дробление, разлет и воспламенение огнеметчика в условиях положительных температур в засушливое время года, при скоростях встречи с препятствием около 400 м / сек.Измельчение горючей смеси на куски массой 3-5 г соответствует требованиям, предъявляемым к огнестрельным снарядам. Максимальная дальность стрельбы 9940м. Дальность стрельбы на VD-X = I / 200; направление Vb-X = 1/100.

Изготовлено и отгружено в части 33491 100 шт., Из них: для контрольных испытаний — 30 шт., Для приемных испытаний — 70 шт.

Технический отчет, техническая и эксплуатационная документация отправлены в 64176-С и 6 Главное управление МОС.

Реактивные химические снаряды 9М23 в аппарате с веществом Р-33 с радиодетонатором 9Э310 и 9М23М в аппаратуре с веществом Р-35 с ударным взрывателем 9Э210 к системе «Град».

Работы по устранению недостатков в снарядах 9М23, 9М23М и 9Э310 проводились по перечню, приведенному в отчете Комиссии по полигонным и армейским испытаниям.

Разработан технологический процесс внутреннего покрытия снаряда, установлены допустимые дефекты сварного шва и режима сварки. Изготовлены опытные образцы, устранены недостатки технической документации.

Радиодетонатор 9Э310 был модифицирован для обеспечения его прочности и герметичности.

Отчет о проведенных доработках, комплект технической и эксплуатационной документации и плакаты снаряда и радиодетонатора отправлены в 64176-С и 6 ГУ МОС.

Оказание технической помощи заводам «Штамп» и «Сибсельмаш» в изготовлении снаряда «Град».

В течение года специалистами института оказывалась техническая помощь предприятиям в серийном производстве гильз на заводе «Штамп» и освоении производства гильз на заводе «Сибсельмаш».

Работы по совершенствованию технологических процессов, проводимые совместно с заводом «Штамп», позволили снизить трудоемкость и себестоимость производства скорлупы и обеспечить выполнение годового плана.

В институте изготовлена ​​опытная партия снарядов, что позволило значительно снизить трудоемкость и стоимость изготовления снаряда и обеспечить выполнение годового плана.

В институте изготовлена ​​опытная партия снарядов боевых частей из заготовок толщиной 16 мм вместо 22 мм.Технологический процесс был передан заводу-изготовителю инструмента для внедрения его в производство. Экономия металла составит 0,5 кг на изделие.

Совместно с заводом «Штамп» реализована нормализация заготовок конусных рам с нагревом токами высокой частоты вместо печи. Достигнуто улучшение качества термической обработки заготовок и повышение производительности труда.

Разработана техническая документация на литье по выплавленным моделям решетчатого, промежуточного и хвостового проема и передана на завод для внедрения.

Разработан технологический процесс покрытия промежуточного проема цинкованием с последующим фосфатированием и пропиткой лаком АВ-4 с красителем.

Совместно с заводом выполнены работы по внедрению в эксплуатацию 3-го и 4-го кожухов моторных труб, процесса бесшламового травления и фосфатирования на установке АМФ-8.

Совместно с заводом разработаны организационно-технические мероприятия на 1966-1967 годы, направленные на снижение брака и повышение качества.В результате их внедрения потери от брака сократились на 40% по сравнению с 1965 годом.

Трудоемкость изготовления снаряда «Град» на заводе «Штамп» в 1966 г. снижена с 72 н / час до 64,3 н / час, себестоимость составила 218,5 руб. (По данным на III квартал 1966 г.) при плановой. — 296,06 руб.

Институтом совместно с ТНИТИ и заводом «Штамп» разработаны мероприятия по дальнейшему снижению трудоемкости и себестоимости корпуса «Град» за счет внедрения механизации и автоматизации основных и вспомогательных работ, снижения металлоемкости, улучшения организация труда. Введение этих мер позволяет снизить трудоемкость производства в 1967 г. до 40 н / час и довести ее в перспективе до 15 н / час.

Бригада специалистов института оказала техническую помощь заводу «Сибсельмаш» в освоении производства и изготовлении установленной партии. Завод освоил и наладил производство ракет системы «Град».

Разработанные меры по снижению себестоимости продукции позволяют получить в 1967 г. значительный экономический эффект: (исходя из объема производства в 1967 г.): по 122-мм реактивному снаряду «Град» — 3990,0 т.р.

По теме «Создание автоматической линии термической обработки HFI (закалки и отпуска) полуфабрикатов корпусов двигателей ракетного неуправляемого снаряда« Град »(тип ТМ6-409-65) в 1966 г., рабочая Разработаны чертежи автоматической линии.

Линия автоматически выполняет закалку деталей и отпуск. Функции рабочих при работе на линии сводятся к загрузке и разгрузке линии, контролю и контролю за ее работой.

Использование линии снизит трудоемкость 1000 заготовок на заводе № 176 с 181. От 6 часов / час до 50 часов или 3,6 раза. В 1967 году планировалось изготовить опытный образец линии.

1967

Боевая часть, оснащенная огнестрельным оружием к реактивному снаряду «Град», изделие 9М22С (тема НВ6-001-66)

Боевая часть, оснащенная огнеметом, предназначена для поражения живой силы противника вне укрытия, в открытых окопах, ходах и окопах, а также его боевой техники. Поражение осуществляется как прямым попаданием, так и путем создания массовых очагов возгорания.Стрельба ведется из боевой машины-снаряда «Град».

Совместным решением Минобороны и Военной академии Российской Федерации от 25 марта 1967 г. (исх. № 6-1451 от 29.03.1967 г.) должны быть проведены испытания боевой части, оснащенной электронными элементами.

В 1967 году были разработаны рабочие чертежи двух вариантов боевой части. Изготовлено и испытано в л.с. 33491 прототип по 50 штук в каждой версии. Утвержденный технический проект боевой части, оснащенной электронными элементами (Решение подраздела № 1 раздела № 1 СТС МОП отл. 18 / 693с от 25.12.1967; вывод запчастей 64176-Д, пр. а / 1028779сс от 21.12.1967 г.).

В 1968 году необходимо провести доработку боевой части для устранения недостатков, отмеченных в заключении в части 64176-Д технического задания. Изготовить 500 снарядов для испытаний на дальность и дать рекомендации по испытаниям на дальность.

В 1968 году будут проводиться исследования по созданию многосторонних ракетных систем.

Разработка конструкции и технологии изготовления боевой части снаряда «Град» из трубчатой ​​заготовки (тема ТТ6-629-67)

В соответствии с утвержденным методическим планом работ по данной теме разработаны чертежи и технология корпуса и холоднокатаных труб.

В соответствии с согласованными техническими условиями Челябинский трубопрокатный завод поставил опытную партию холоднокатаных труб, из которых изготовлены опытные заготовки.

Разработан и утвержден Министерством и ГРАУ график производства партии заготовок на заводах «Штамп» и «Сибсельмаш» с завершением работ в октябре 1968 г.

Внедрение новой технологии изготовления заготовок боевой части позволяет сохранить длительность производственного цикла (на 20 операций), повысить коэффициент использования металла с 0.6 до 0,84 и снизить трудоемкость одной штучки более 1 н / час.

Для успешного выполнения темы необходимо ускорить возведение стен в институте «Геодезия» для огневых испытаний.

Оказание технической помощи предприятиям «Штамп», «Сибтекстильмаш» и «Сибсельмаш» в производстве снарядов «Град».

В течение года специалистами института оказывалась техническая помощь в серийном производстве снарядов на заводах «Штамп», «Сибтекстильмаш» и «Сибсельмаш».

Институтом совместно с заводами ТНИТИ и «Штамп» разработан комплекс мероприятий, направленных на дальнейшее снижение трудоемкости, себестоимости и повышение технического уровня производства снаряда «Град» за счет внедрения механизации и автоматизации основных и вспомогательных работ. снижение металлоемкости, улучшение организации труда.

В течение 1967 года на заводе «Штамп» с участием наших специалистов этого комплекса выполнены следующие мероприятия:

1. Единый технологический процесс изготовления трубных заготовок.Внедрение этого процесса сократило количество переналадок и ассортимент штамповочного инструмента, а также сократило количество брака на производстве.
2. Процесс изготовления хвостовой, промежуточной и решетчатой ​​диафрагм методом литья плавленой модели. Экономический эффект составил 5850 руб. О программе.
3. Процесс нарезки 4-х канавок в обтекателе на матрице взамен фрезерования с годовым экономическим эффектом 6665 руб.
4. Инструмент твердосплавный на последние вытяжки при производстве труб и боевых частей.В помощь институту изготовлено для завода «Штамп» 34 карбидных матрицы.

Проведены лабораторные и летные испытания опытной партии снарядов «Град» с теплозащитным покрытием ТП-15АС взамен существующего Б-58 с положительными результатами. Разработана и выпущена техническая документация на изготовление опытной партии на заводе «Штамп».

С целью исключения выхода из строя резьбы на крышке-насадке была разработана технология, а также разработаны для завода «Штамп» чертежи усовершенствованной конструкции площадки для изготовления пластмассовых деталей.

В результате внедрения мероприятий трудоемкость производства снаряда «Град» на заводе «Штамп» снижена на 1967 год с 64,3 н / час. До 40 н / час, себестоимость 180 руб.

На заводе «Сибтекстильмаш» коллективом специалистов института и завода организовано серийное производство штампованных заготовок труб и боевых частей корпуса «Град».

Одновременно разработан и реализован комплекс организационно-технических мероприятий, направленных на снижение трудоемкости с уменьшением потерь от брака при производстве заготовок.

Выполнение работ по комплексу позволило обеспечить в 1967 году выполнение заводом «Сибтекстильмаш» плана по выпуску штампованных заготовок, снизить трудоемкость с 16 н / час до 10,2 н / час и снизить потери от бракованной продукции на производстве. головная труба с 23,3% до 7,1%, выхлопная труба с 14,8% до 7,3% и корпус боевой части с 9,4% до 0,5%.

Специалистами института и завода освоено серийное производство снаряда «Град» на заводе «Сибсельмаш».

В целях снижения трудоемкости и повышения технического уровня производства за счет организации поточных линий на механосборочном участках, по совершенствованию технологических процессов разработан и частично реализован комплекс организационно-технических мероприятий.

Внедрение мероприятий позволило заводу «Сибсельмаш» снизить трудоемкость изготовления снаряда «Град» в 1967 году с 88 н / час до 41 н / час.

Институтом разработан и выдан заводам директивный технологический процесс изготовления снаряда «Град» с артиллерийской трудоемкостью 20.7 н / час.

Специалисты института совместно с Челябинским трубопрокатным заводом разработали технологические условия, изготовили и поставили холоднокатаные трубы для обтекателя для реализации на заводах «Штамп» и «Сибсельмаш».

Для подготовки производства корпуса 9М23 на заводе «Сибсельмаш» институтом подготовлена ​​и отправлена ​​техническая документация на механическую и прессовую обработку, нанесение покрытия и сварку углекислотой, а также чертежи сварочного поста с установкой для автоматической сварки в двуокись углерода окружающей среды.

В целях ускорения подготовки производства завод «Сибсельмаш» получил комплексную установку для сварки изделий 9М23.

По теме создания автоматической линии термообработки ТНВ (закалка и отпуск полуфабрикатов корпусов двигателей снарядов «Град» (тема ТМ6-409-65)) был представлен образец линии модели Ят1 для завода «Штамп». сделано.

После отработки и испытаний линия будет поставлена ​​на завод для внедрения в производство.

Линия обеспечивает закалку деталей и последующий отпуск.

Линия оборудована погрузочно-разгрузочными устройствами.

Применение линии позволило снизить трудоемкость термической обработки 1000 заготовок корпуса с 181,6 до 50 чел / час или в 3,6 раза.

1968

Создание конструкции боевой части с повышенным осколочным эффектом для ракет «Град» (тема НВ6-170-68)

В 1968 году на основе теоретических исследований были разработаны рабочие чертежи, изготовлены и испытаны боевые единицы:

• с рациональным дроблением на оптимальные осколки заданным дроблением — 12 шт .;
• с готовыми осколками шаровидной формы — 6 шт .;
• улучшенное распределение осколков в летающей сфере — 6 шт .;
• использование новых ББ с улучшенными характеристиками — 5 шт .;
• с готовыми стреловидными осколками — 10 шт.

Результаты испытаний показывают, что опытные боевые части в 1,3–1,5 раза больше по шрапнельному действию, чем боевые части с снарядом М-21ОФ, а боевые части со стреловидными элементами — в 1,7 раза.

Работы должны были быть завершены в III квартале 1969 года.

Боевая часть, оснащенная огнестрельным оружием, к реактивному снаряду «Град» (артикул 9М22С, ​​тема НВ6-001-66).

По совместному решению Минобороны и Б.Н. 64176 от 25 марта 1967 г. (исх. № 6-1451 от 29 / III-67) ведется разработка зажигательной боевой части, оснащенной электронными элементами. Блок зажигания боевой предназначен для создания массовых очагов пожара.

В 1968 году завершился заводской этап испытаний в количестве 200 выстрелов с положительными результатами и рекомендациями по дальности испытаний. (исх. В.ч. 64176-Д № а / 775727 от 29 / УИИ-68, исх. ТГНИИТМ № 3430 от 30 / МЕ-68).

Изготовлена ​​и поставлена ​​полигональная партия в количестве 500 штук.Полигональные испытания завершились с положительным результатом и рекомендацией Советской Армии с установлением недостатков, отмеченных комиссией по полигонным испытаниям (исх. E.H. 33491 № 002814 от 31 / Х-68).

Устранение недостатков и проверка предложений комиссии по проведению полигонных испытаний осуществляется согласно планам, утвержденным МинМашиностроением и ч. 64176-С, и должно быть завершено во II квартале 1969 г. (исх. ТГНИИТМ № 7833 г. II / XI-68 и № 81 из 8 / I-69).

Для подготовки к серийному производству на заводы отправлена ​​необходимая техническая документация.

По данным на ноябрь 1997 года, промышленность боеприпасов Индии включала «девять заводов различного профиля, которые почти полностью удовлетворяют потребности национальных вооруженных сил: 125- и 105-мм танковые снаряды, 130-, 106-, 105- и 75- артиллерийские снаряды, 122-мм НУР для РСЗО типа БМ-21, зенитные снаряды, мины, авиационные бомбы, боеприпасы для стрелкового оружия всех калибров, различные типы пороха и взрывчатых веществ, в том числе твердое топливо для ракетных двигателей ».

В 2004 году научный сотрудник НИИ «Поиск» Андреев Валентин Васильевич награжден премией им. С.И. Мосина за работу на тему: «Электронные программируемые взрыватели и дистанционное взводное оборудование модернизированного РСЗО« Град »НИИ». Поиск ».

В 2012 году генеральному директору ФХК «Алексинский химический комбинат» Алехину Евгению Васильевичу Мосину была присуждена премия им. С.И. за работу на тему: «Создание нового прессоволоконного теплозащитного материала на основе стекловолокна для обеспечения повышенный ресурс и надежность РСЗО Град, Смерч и др.».

По данным на 2018 год, на производственных площадях ОАО «Машиностроительный завод« Штамп »им. Б.Л. Ванникова» (г. Тула) ведутся работы по головным агрегатам для РСЗО «Град».

Украинская модернизация РСЗО БМ-21 «Град»

Данная модернизация РЗСО «Град» разработана украинскими конструкторами в варианте системы реактивного залпового огня «ГРАД» и в варианте РЗСО «ГРАД-М». В основе системы реактивного залпового огня лежит инерционный импульс, который придает модулю с боевой частью высокую скорость, с которой он движется прямо к цели в составе залпа.

Украинское РЗСО сделано на базе КрАЗ. Новое шасси позволило снабдить боевую систему двойным боекомплектом. Десятки реактивных боеприпасов могут поражать площадные цели на расстоянии до 20 километров. Кроме того, РЗСО «Град-М» может уничтожать Коммунистическую партию Украины / ПУ противника, военные базы и аэродромы, различные позиции ракетного вооружения и комплексов. Основное шасси для Град-М — КрАЗ-6322, однако варианты установки КрАЗ-6322-120-82 известны.

БМ-21У
Пусковая артиллерийская установка предназначена для пуска ракетных двигателей и определения их угла наведения для поражения площадных целей.Он состоит из сорока трубчатых направляющих. Они составляют артблок — пакет, состоящий из четырех рядов по десять направляющих. Длина упаковки — 3 метра, диаметр каждой направляющей по внутреннему каналу — 122,4 мм. Вращение реактивного боеприпаса дает П-образный паз под винт, в который попадает, а затем сдвигается выступ (штифт) боеприпаса. Для наведения пакета с ПК по вертикали / горизонтали используется электропривод, для различных непредвиденных ситуаций также есть ручное наведение. Сам подъемник выполнен по центру, главная передача имеет зацеп с зубчатым основанием люльки.Электрический привод (ручное управление) дает шестерне усилие, с помощью которого она вращает основание шестерни, а качающаяся часть получает вертикальные углы наведения. Механизм поворота выполнен с левой стороны основания. Зубчатый механизм имеет сцепку с внутренним фиксированным кольцом плечевого ремня. Электропривод (ручное управление) сообщает шестерне силу, с которой она вращается вокруг плечевого ремня, указывая на вращение поворотной части. С помощью механизмов наведения направляющие могут получать вертикальные углы 0-55 градусов, горизонтальные углы: 102 градуса с левой стороны и 70 градусов с правой стороны.

9М22
Для системы залпового огня БМ-21 в свое время разрабатывали реактивные боеприпасы калибра 122 мм. Это осколочно-фугасная ракета неуправляемого типа. Получил название 9М22 или М-21-ОФ. Оборудован предохранителем 9Э210 MRV. Примененный дизайн RS был революционным для своего времени. Корпус ПК сделан не острым стальным стержнем, а методом прокатки и вытяжки из стальных листов. Этот способ типичен для производства снарядов артиллерийских снарядов. Применяется технология ракетного вооружения — РС получает стабилизатор с разборными самолетами. При установке в направляющих плоскостях они складываются и удерживаются в этом положении специальным кольцом, стабилизатор открывается после запуска ПК. Помимо стабилизатора, стабилизация полета обеспечивает приобретенное вращение РС вокруг продольной оси. Лопасти стабилизатора получили угол к продольной оси 1 градус. Стабилизатор и вращение обеспечивают стабилизацию РС на протяжении всего полета к цели. Длина реактивного боеприпаса 2,87 метра, снаряженная масса 66 килограмм.Боевая часть выполнена в головной части, которая имеет вес 18,4 килограмма, вес ВВ 6,4 килограмма. Для сравнения: 9М22 почти вдвое мощнее РС М-14-ОБ как по осколочному, так и по осколочно-фугасному действию.

Один комплекс Град-М:
— командное управление автомобилем;
— транспортно-заряжающая машина;
— пусковая установка на шасси КрАЗ-6322.

Модификации:
На шасси КрАЗ создано три модификации; их отличает конструкция кабины — двойная, полуторная и одинарная.

Основные характеристики:
— расчет БМ-21У — 4 человека;
— калибр пуска — 122,4 мм;
— Длина — 9,8 метра;
— ширина — 3,65 метра;
— высота — 2,8 метра;
— двигатель — 520 л. с.
— скорость до 85 км / ч;
— запас хода по шоссе до 1400 километров;
— количество направляющих — 40 шт .;
— Вес ПК — 66,4 килограмма;
— Дальность поражения 1,6-20,7 км;
— время залпа — 20 секунд;
— перезарядка — 7 минут.

Источники информации:
http: // gods-of-war.pp.ua/?p=301
http://m military-informer.narod.ru/KrAZ.html
http://www.arms-expo.ru/0452054124051057056049.html
http: //m military-informer.narod .ru / rszo-bm21u.html

Ракетная система залпового огня БМ-21 Град

Страна производитель Советский Союз Введен в эксплуатацию 1963 Экипаж 6 мужчин Размеры и вес Вес 13. 7 т Длина 7,35 м Ширина 2,4 м Высота 3,09 м Вооружение Калибр 122 мм Количество трубок 40 Масса ракеты 66,6 кг Масса боевой части 18. 4 кг Дальность стрельбы 1,6 — 21 км Продолжительность полного залпа 20 с Время перезарядки 7 минут Мобильность Двигатель ЗИЛ-375 бензин Мощность двигателя 180 лс Максимальная скорость по шоссе 75 км / ч Диапазон 750 км Маневренность Градиент 60% Боковой откос 40% Вертикальная ступенька до 0.6 мес. Траншея ~ 0,6 м Брод 1,5 м

БМ-21 Реактивная система залпового огня «Град» ( град ) принята на вооружение с Советской Армией в 1963 году. Выпускался длительный период время в большом количестве как для Советской Армии, так и на экспорт клиенты. В настоящее время БМ-21 Град состоит на вооружении более чем 30 стран мира.Это самая широко используемая артиллерийская ракетная система в мире. Существует множество вариантов, копий и модификаций этого транспортное средство.

БМ-21 «Град» имеет 40 пусковых установок для 122-мм ракет. Стандарт Ракета оснащена осколочно-фугасной боевой частью (HE-FRAG). Его длина 2,87 м, вес 66,6 кг. Сама боевая часть весит 18,4 кг. Эта артиллерийская ракетная система также стреляет ракетами. оснащен зажигательной, химической, дымовой, осветительной или кассетной боеголовки.Кассетные боеголовки содержат противотанковые или противопехотные суббоеприпасы. Номер другие специализированные боеголовки были разработаны для эта система. Полный залп из БМ-21 Град охватывает зону 0,8-1. га. Это оружие чрезвычайно эффективно против площадных целей, такие как скопления войск и техники, аэродромы и так далее.

Требуется 3 минут на подготовку пусковой машины к стрельбе. Ракеты может запускаться прямо из кабины или дистанционно с автомобиля.Это возможно для запуска ракет без подготовки огневой позиции. Этот функция обеспечивает короткое время реакции. На приготовление Града уходит 2 минуты. Пусковая установка покинула боевую позицию. Кратковременная передислокация время позволяет избежать возгорания контрбатарей. Системы БМ-21 часто используется для атак типа «стреляй и беги».

БМ-21 — это на основе Урал-375Д 6х6 грузовик повышенной мобильности. Автомобиль оснащен ЗиЛ-375. бензиновый или дизельный двигатель, развивающий 180 лошадиных сил.Были установлены улучшенные Грады. на новее Урал-4320 и Грузовики ЗиЛ-131. Пакет запуска может быть устанавливается на любое другое подходящее шасси.

БМ-21 — это перезаряжается вручную экипажем. Ракеты перезарядки возят на грузовике сопровождения. Перезарядка ракеты-носителя занимает менее 10 минут.

Русские варианты БМ-21 Град

БМ-21В Град-В, бортовой вариант Града, с 12 пусковыми установками. трубки.Он установлен на ГАЗ-66Б Грузовик 4х4.

Град-1, облегченная версия Града, оснащенная 36 пусковыми установками. Он установлен на Шасси грузового автомобиля ЗиЛ-131 6х6. Эта артиллерийская система совместима только с ракетами меньшей дальности.

9K132 Переносная однотрубная установка «Град-П».

А-215 Морская реактивная система залпового огня Град-М, установленная на амфибии. штурмовые корабли.

БМ-21ПД Дамба, береговая РСЗО, предназначенная для защиты морских баз от подводных проникновения.

БМ-21-1 улучшенный вариант Града, устанавливаемый на универсал Урал-43201 грузовик. Оснащен системой спутниковой навигации, автоматизированной. системы управления огнем и наводки. Эта артиллерийская система может стрелять новое поколение ракет с максимальной дальностью 40 км.

9К59 Прима, улучшенный вариант Града с 50 пусковыми установками.

Град-К новая версия Града, установленная на 6х6 КамАЗ-5350 универсальный грузовик.Он был обнаружен в 2011 году. В настоящее время эта версия находится в мелкосерийное производство.

Торнадо-Г, обновленная версия Града. Поставлены первые производственные системы в Российскую Армию в 2012 году. Ракета-носитель создана на базе Армейский грузовик Урал-4320. Эта артиллерийская ракетная система стреляет заново. разработаны ракеты с увеличенной дальностью действия и более смертоносными боеголовками.

Обновленную информацию нам прислал СЕРГЕЙ В. ГУРОВ

Спасибо Сергей!

Отправить нам ваши собственные статьи.Пожалуйста, посетите рекомендации для писателей для получения дополнительной информации.

Вот почему следует опасаться ракетных органов России

Ключевой момент: Российские мобильные ракетные системы смертоносны и хорошо известны как реальная опасность.

От Сирии до Крыма сухопутные войска России за границей и в так называемое «ближнее зарубежье» сопровождали одно оружие: артиллерийские ракеты. Легкие и способные уничтожить вражескую территорию площадью около акра, ракеты издают ужасающий вой, летя к своим целям.Россия использовала ракеты в качестве оружия войны почти сто лет назад, со времен Сталина и новой советской республики.

Советский Союз сильно отдавался науке и технологиям, и всемирные исследования ракет в 1930-х годах, вероятно, вдохновили советских инженеров взглянуть на ракеты как на оружие. К 1931 году Советы разработали неуправляемую ракету класса «воздух-воздух» РС-132. В отличие от пушечных снарядов, ракеты запускались без трубы для управления начальным полетом, и в результате RS-82 и RS-132 были совершенно неточными, с разбросом примерно в один градус.При стрельбе в упор отклонение было незначительным, но с увеличением расстояния неточность увеличивалась практически в геометрической прогрессии.

В 1938 году, частично на основе авиационных ракетных исследований, Красная Армия представила реактивную систему залпового огня БМ-13 ( Боевая машина, или «Боевая машина»). БМ-13 смонтировал двадцать четыре стальных рельса на платформе небронированного грузового автомобиля ЗИС-6 6х4, каждая из которых могла запустить одну ракету М-13. М-13 имел диаметр 132 миллиметра, нес одиннадцатифунтовую осколочно-фугасную боевую часть и имел максимальную дальность стрельбы 5.43 мили.

Возможность ведения массового огня была большим преимуществом БМ-13. Батальон из восьми БМ-13 мог за секунды сбросить 2112 фунтов или чуть более тонны фугасной взрывчатки и стали. У ракет наземного базирования были и свои недостатки. Ракетные установки перезаряжались медленно, а для одной БМ-13 требовалось до часа. Хотя был достигнут прогресс в точности, они все еще были неэффективны против точечных целей и были более полезны для смягчения позиций Оси перед советской атакой.

БМ-13 вступили в строй вскоре после операции «Барбаросса», немецкого вторжения в Россию, и действовали на протяжении всей войны. Ракетные установки, установленные на грузовиках, было легко построить, как правило, с использованием американского грузовика «Студебеккер», поставляемого через Lease-Lend, и ряда рельсов, приваренных к пусковой установке на пьедестале. Также для запуска ракет М-13 были оборудованы бронированные канонерские лодки, поезда, танки и другая техника.

Советы продолжали использовать артиллерийские ракеты и в послевоенное время. Во время холодной войны основной ракетной артиллерийской системой была БМ-21 Град (Град).«Град» состоял из сорока 122-миллиметровых ракетных аппарата на грузовике Урал-375Д. Было построено более одиннадцати тысяч Градов, которые не только служили в Советской Армии, но и широко экспортировались советским союзникам и государствам-клиентам по всему миру.

Grad отличался рядом улучшений по сравнению со своими предшественниками военного времени. Гидравлический механизм блокировки пусковой трубы и самого грузовика повысил устойчивость и точность. Подобно стволу винтовки, пусковые трубы БМ-21 были закручены по спирали, чтобы придать ракете стабилизирующее вращение, что также повысило точность.Трубы можно было повернуть вертикально под углом до пятидесяти пяти градусов, что помогало ракетам дальность действия до 12,6 миль.

Для «Града» было разработано множество новых ракет. Самой распространенной боевой частью была 9М22У, которая имела осколочно-фугасную боевую часть весом 40,5 фунта, что более чем в три раза больше, чем у БМ-13. Зажигательная, противотанковая мина, осколочно-фугасные, осветительные и дымовые снаряды повысили эффективность ракетной артиллерии как в атаке, так и в защите.

В 1960-х годах Советский Союз начал разрабатывать более крупные ракеты.Одним из них был Ураган («Ураган»), созданный на базе шасси грузового автомобиля ЗИЛ-135 8 × 8. Ураган нес шестнадцать 220-миллиметровых ракет с дальностью полета до двадцати одной мили. В дополнение к типам боеголовок БМ-21, Уруган имел противотанковые и противопехотные ракеты, а также топливно-воздушные термобарические ракеты. Термобарические ракеты распространяют облако горючего топлива, которое затем взрывается, создавая взрыв избыточного давления и тепла, который чрезвычайно смертоносен как для вражеских войск на открытой местности, так и для укреплений.Один «Ураган», запускающий шестнадцать ракет, может покрыть сорок три акра земли. Аналогичная мобильная ракетная система большего размера, БМ-30 Смерч , может запускать двенадцать трехсотмиллиметровых ракет на максимальную дальность в пятьдесят шесть миль. «Смерч» также уникален тем, что может запускать беспилотный летательный аппарат с ракетной базой — разведывательный дрон 9М534.

Одной из самых необычных и смертоносных ракетных систем Советского Союза (а позже и России) является «огнемет» ТОС-1А. В отличие от предыдущих ракетных систем, TOS-1A был разработан для использования в роли прямого огня, стреляя двадцатью четырьмя 220-миллиметровыми ракетами по целям, которые оператор действительно может видеть, используя цифровой баллистический компьютер, который вычисляет точку прицеливания ракеты.Оружие прямой видимости, ТОС-1А пришло на смену огнеметным единицам и особенно эффективно в паре с термобарическими боеголовками. TOS-1A «может уничтожить территорию размером примерно 200 на 400 метров одним залпом». В отличие от других машин, TOS-1A должен был подвергаться обстрелу противника и поэтому был установлен на бронированное шасси основного боевого танка Т-72.

Недавние действия России на востоке Украины и в Сирии включали использование артиллерийских ракет даже в большей степени, чем традиционные артиллерийские системы стволов.Сухопутные войска России и их приспешники не только управляли ракетно-артиллерийскими системами, но и использовали их в сочетании с беспилотными летательными аппаратами для обнаружения. Сообщается, что военнослужащие украинской армии определили определенные типы беспилотников, появление которых неизбежно предвещает удары ракетной артиллерии со стороны России и союзных ей войск. Сирийская арабская армия использует ракетные установки «Град» и, как полагают, получила системы «Смерч» в 2014 году, вероятно, из России. TOS-1A и Grad также использовались сирийской и российской армией в Сирии и антиправительственными повстанцами на Украине.Любая страна, оказавшаяся в конфликте с Москвой или ее клиентскими государствами и их доверенными лицами, сейчас или в ближайшем будущем, скорее всего, окажется на стороне смертоносных артиллерийских ракет России.

Кайл Мизоками — писатель по вопросам обороны и национальной безопасности из Сан-Франциско, который появлялся в газетах Diplomat , Foreign Policy , War is Boring и Daily Beast . В 2009 году он стал соучредителем блога по обороне и безопасности Japan Security Watch .Вы можете следить за ним в Twitter: @KyleMizokami .
