«Сорокапятка»-неудачница: когда хорошее — враг лучшего

К концу 1941 года стало очевидно, что мощности основного противотанкового орудия Красной армии, 45-мм противотанковой пушки образца 1937 года 53-К, стало недостаточно для эффективной борьбы с новыми модификациями немецких танков, отличавшихся утолщённой бронёй и экранировкой. К тому же, по данным советской разведки, в Германии велись разработки ещё более защищённых машин. Поэтому к началу нового военного года замена или модернизация существующего парка 45-мм противотанковых пушек была очень актуальной. Одним из претендентов на роль нового орудия стала 45-мм противотанковая пушка М-6.

В январе 1942 года состоялось заседание Артиллерийского комитета Главного артиллерийского управления (АК ГАУ), где обсуждалось развитие противотанковой артиллерии. Итогом этого заседания стала разработка новых тактико-технических требований к 45-мм противотанковой пушке, при этом особо оговаривалось, что новая пушка должна быть максимально унифицирована с существующей.

Требования были отправлены в Молотов (так в 1940–1957 годах называлась Пермь), на машиностроительный завод №172 имени В. М. Молотова, который массово производил 45-мм противотанковые пушки образца 1937 года.

Красноармейцы готовятся открыть огонь из 45-мм противотанкового орудия образца 1937 года 53-К. Калининский фронт

«Два медведя в одной берлоге»

При заводе № 172 существовало два независимых конструкторских бюро: заводское артиллерийское КБ № 172, которым руководил главный конструктор завода С. П. Гуренко, и «шарашка» — Особое бюро 4-го спецотдела НКВД на заводе № 172 (ОКБ-172 НКВ СССР), возглавлял которое Н. А. Иванов, а техническим руководителем был М. Ю. Цирюльников. К работе над новым орудием приступили оба КБ, спроектировавшие два образца: М-6 разработки КБ № 172 и М-42 разработки ОКБ-172.

О более удачливом конкуренте, пушке М-42, речь пойдёт в другой статье, эта же посвящена детищу КБ завода № 172.

20 февраля 1942 состоялось совещание КБ № 172, на котором было определено направление работ по созданию новой 45-мм пушки. Самое простое решение лежало на поверхности — установка изменённого ствола на существующий лафет. Однако решено было этим не ограничиваться, а задуматься и о технологичности массового производства в военное время. Поэтому возникла идея максимально упростить лафет и число деталей, сократив станочное время, идущее на его изготовление, примерно на 30–40%. Таким образом, инженеры КБ попытались решить две задачи одновременно: повысить бронепробиваемость и увеличить выпуск противотанковых пушек. Новая пушка после этого совещания обрела следующий облик:

  • новый ствол, удлинённый и упрощённый за счёт более простых захватов;
  • упрощённый вариант существующего затвора, без инерционного предохранителя, с рядом других изменений;
  • полуавтоматика — существующая, с мелкими технологическими упрощениями;
  • новая удлинённая люлька с утолщённым коробом, в основном такая же, как принятая в валовое производство;
  • противооткатные устройства — существующие;
  • верхний станок — новый, без коробок подъёмного и поворотного механизмов, штампованно-сварной, очень сильно упрощённый;
  • нижний станок — в основном существующий, с технологическими изменениями;
  • подъёмный механизм — винтовой вместо секторного;
  • станина — существующая, с мелкими технологическими упрощениями;
  • боевая ось — существующая;
  • подрессоривание — новое, значительно упрощённое и рассчитанное на увеличившийся вес системы;
  • колёса — существующие;
  • щит — новый, упрощённый, толщиной 7 мм, средняя часть цельная, верхняя откидная;
  • прицел — существующий.

Все изменения предполагалось внедрять таким образом, чтобы не затрагивать существующие, уже освоенные оснастку и инструменты. Для этого все работы по проекту и разработку чертежей было решено проводить при постоянном контроле технологов. Два опытных образца орудия требовалось создать на валовом оборудовании, чтобы впоследствии максимально упростить освоение валового производства. За выпуск чертежей в равной степени отвечали главный конструктор и главный технолог завода.

Пушка М-42 в боевом и транспортном положении (ЦАМО)

В первых числах марта 1942 года на заводе № 172 прошло технические совещание ГАУ по вопросу производства 45-мм пушек по новым тактико-техническим требованиям. Рассматривались три проекта орудий:

  1. М-42 разработки ОКБ-172.
  2. М-6 разработки КБ №172.
  3. 104-К разработки завода №8.

При этом опытный образец М-42 уже был изготовлен, а М-6 в металле ещё не было. Опытный образец пушки 104-К, разработанной в инициативном порядке летом-осенью 1941 года, находился в стадии изготовления.

После доклада о каждой из систем прошли прения представителей разработчиков. Необходимо было определиться, на каких образцах сосредоточить усилия.

Развесовка 45-мм противотанковой пушки М-6 (ЦАМО)

Проект 104-К был отвергнут по ряду причин. Отмечалось, что это совершенно новая противотанковая пушка, рассчитанная на увеличенную начальную скорость снаряда 920 м/с. Вся качающаяся часть орудия конструктивно отличалась по всем агрегатам от штатной противотанковой пушки, не исключая затвор с полуавтоматикой.

Боеприпас использовался тоже оригинальный: снаряд был взят от 53-К, но с гильзой от опытного 45-мм зенитного автомата 49-К, не принятого на вооружение. Принятие на вооружение нового боеприпаса параллельно со штатным, безусловно, усложнило бы снабжение армии, как и невозможен был его быстрый запуск в производство в условиях военного времени.

Вывод был однозначный: 104-К потребует в производстве длительного освоения, а её сложность по сравнению со штатной 53-К приведёт к сокращению выпуска противотанковых пушек.

Чертёж пушки М-6, вид сзади (ЦАМО)

Проекты М-6 и М-42 признали перспективными. Было решено максимально форсировать испытания изготовленного образца М-42 по программе ГАУ. В отношении М-6 предписывалось в срок до 25 марта изготовить два опытных образца: один с качающейся частью М-6 на валовом лафете 53-К, второй — со всеми разработанными изменениями штатного лафета, как обеспечивающий за счёт упрощений увеличение выпуска противотанковых пушек.

Кроме того, было решено привести системы М-42 и М-6 к единой баллистике. Так как уже были готовы результаты отстрела опытного ствола М-42, очень хорошо себя проявившего, то ствол М-6 удлинили на 85 мм, до длины М-42.

Испытания орудия М-6

К началу апреля 1942 года был готов первый опытный образец М-6, ствол которого имел собственную баллистику и был короче ствола М-42. Незамедлительно начались заводские испытания. 21 мая орудие было отправлено на полигонные испытания в подмосковное Софрино, но полигон оказался не подготовлен. Испытания требовалось провести как можно скорее, поэтому приказом от 28 мая 1942 года их перенесли на полигон завода № 172 и на Уральский полигон ГАУ в Нижний Тагил.

Чертёж ствола пушки М-6 (ЦАМО)

Из-за того, что первый образец М-6 уехал в Софрино и остался там (вероятно, именно он сейчас находится в экспозиции Центрального музея Великой Отечественной войны на Поклонной горе в Москве), то к испытаниям был подготовлен образец № 2, изготовленный по чертежам образца № 1, но с удлинённым стволом. Кроме того, было внесено несколько дополнительных изменений: в подрессоривании увеличили прямой ход и уменьшили обратный, в затворе дополнительно облегчили клин до веса штатного от 53-К, утяжелили наконечник инерционного тела, а для уменьшения выкатов ослабили пружины накатника.

Предварительно образец № 2 прошёл заводские испытания возкой и стрельбой. Было произведено 80 выстрелов, из них 29 при усиленном заряде. Возкой система прошла 300 км по различным дорогам, при этом скорость буксировки составляла 25–35 км/ч по хорошим дорогам и 10–15 км/ч — по плохим. По итогам завод пришёл к выводам, что новая пушка боеспособна и имеет вполне удовлетворительные эксплуатационные качества, а баллистические данные М-6 одинаковы с М-42. Резолюция гласила: «Пушка заводские испытания выдержала и предъявляется для проведения полигонных испытаний».

Пушка М-6, опытный образец № 1, в боевом положении (ЦАМО)

Полигонные испытания М-6 были закончены 25 июня 1942 года. Целью испытаний было определить служебно-эксплуатационные характеристики, поверить прочность составных частей в связи с модернизацией и получить заключение о возможности запуска пушки в валовое производство. Планировалось сделать 950 выстрелов, из них 600 выстрелов усиленным зарядом с бетона с упором сошников в деревянные брусья — при этом определялась прочность орудия и его устойчивость: прыжки, набросы, сбивание наводки, время цикла и длина отката и т. п. Кроме того, необходимо было испытать М-6 возкой на расстояние 1000 км по разным дорогам. По факту произвели 969 выстрелов, а общий пробег составил 1063 км.

Техническое описание и характеристики орудия М-6

Орудие М-6 относится к типу полуавтоматических пушек с раздвижными станинами, с верхним станком, перемещающимся на нижнем станке. Ствол пушки — моноблок с накатником. Затвор клиновой, полуавтоматический, с вертикальным ходом. Отпирание затвора и выбрасывание гильзы происходит в конце наката. Запирание производится автоматически при досылке очередного патрона в канал ствола.

Пушка М-6, опытный образец № 1, в боевом положении, вид сбоку (ЦАМО)

Лафет пушки состоит из люльки с противооткатными устройствами, верхнего станка с механизмами наведения, нижнего станка с раздвижными станинами, боевой оси с подрессориванием, колёс и щитового прикрытия. Противооткатные устройства помещаются в люльке, расположенной под стволом, и состоят из гидравлического тормоза отката и пружинного накатника. Длина отката — 620–780 мм.

На верхнем станке укреплены механизмы наведения: подъёмный и поворотный, оба винтового типа. К нему же с левой стороны крепится кронштейн прицела. Связь прицела со стволом обеспечивается тягой параллелограмма, шарнирными рычагами, рычагом с цапфой и кронштейном визирной трубки.

Нижний станок связан с боевой осью шарнирно, вследствие чего обеспечивается упор в грунт обоих сошников даже на неровной местности.

Каждая станина раздвигается на угол около 34°, при этом раздвинутые станины не связаны с боевой осью. Выключение и включение подрессоривания — автоматическое. В сдвинутом же положении обе станины вилкообразными концами шарнира охватывают концы боевой оси и создают жёсткое сцепление боевой оси со станинами, и через них — с нижним станком. При раздвинутых станинах угол горизонтального обстрела составляет около 60°.

Пушка М-6, опытный образец № 1, в транспортном положении со сложенными щитами (ЦАМО)

Для защиты орудийного расчёта от пуль и осколков орудие снабжено щитовым прикрытием из броневой стали толщиной 7 мм.

В цифрах противотанковая пушка М-6 выглядела следующим образом:

  • калибр — 45 мм;
  • начальная скорость осколочного/бронебойного снарядов — 335/885 м/c;
  • дальность стрельбы (осколочным снарядом) — 4670 м;
  • длина ствола — 69 калибров;
  • число нарезов — 16;
  • тип нарезки — постоянная, крутизна нарезов — 7°9’45»;
  • глубина нарезов — 0,5 мм;
  • ширина нарезов — 6,5 мм;
  • ширина поля нареза — 2,5 мм;
  • угол возвышения — от −5°до +25°;
  • скорострельность — 25–30 выстрелов в минуту;
  • усилие на маховике подъёмного механизма — 3 кг;
  • усилие на маховике горизонтальной наводки — 5 кг;
  • высота линии огня — 711 мм;
  • наибольшая длина — 5043 мм;
  • ширина хода — 1400 мм;
  • наибольшая высота при угле наводки 0° — 1160 мм;
  • высота щитового прикрытия — 1160 мм;
  • клиренс — 260 мм;
  • вес в боевом положении без принадлежности — 600 кг;
  • вес ствола — 156,2 кг;
  • вес затвора с полуавтоматикой — 13,3 кг;
  • вес верхнего щита — 65 кг;
  • вес нижнего щита — 17 кг;
  • вес люльки с противооткатными устройствами — 68 кг;
  • вес качающейся части — 225 кг.

Баллистические, конструктивные, весовые и эксплуатационные характеристики М-6 сравнивались с М-42 и 53-К. В заключении по итогам полигонных испытаний сказано:

  1. Пушка М-6 испытания стрельбой и возкой выдержала.
  2. По устойчивости стрельбой с бетона — испытания не выдержала.
  3. Пушка М-6 по своим баллистическим характеристикам одинакова с М-42 и отличается конструкцией отдельных агрегатов.
  4. При переходе производства с 53-К на М-6 возможно некоторое временное снижение производства противотанковых пушек, что недопустимо.
  5. Вопрос улучшения баллистических характеристик 45-мм противотанковой пушки уже решён пушкой М-42.
  6. Пушка М-42 позволяет решить проблему перевооружения частей Красной армии только за счёт замены ствола и незначительных изменений в лафете.
  7. Пушка М-42 не решает проблему упрощения производства, более того, ствол М-42 более трудоёмок, чем ствол 53-К.
  8. Система М-6 решает проблему как улучшения баллистики, так и, после освоения её в производстве, увеличения выпуска 45-мм противотанковых пушек.

Итоги: когда быстрота важнее качества

При одинаковых с М-42 баллистических характеристиках пушка М-6 была технологичнее в производстве. Однако, если бы её приняли на вооружение, на некоторое время выпуск 45-мм противотанковых пушек сократился бы. Это впоследствии компенсировалось бы их большим производством, но летом 1942 года производство противотанковых орудий нельзя было снижать даже на короткое время. Поэтому в валовое производство была запущена М-42, требовавшая минимальных изменений в конструкции уже производящихся 45-мм пушек образца 1937 года 53-К.

Пушка М-6, буксируемая грузовым автомобилем ГАЗ-ААА (внизу — с зарядным ящиком) (ЦАМО)

В итоге пушка М-6 так и осталась в экспериментальных образцах. Достоверно известно, что было произведено два опытных экземпляра и небольшая серия орудий. После неудачи лета 1942 года завод №172 к концу года изготовил две батареи М-6 (орудия №№ 101–109). Четыре из них прошли в феврале 1943 года полигонные испытания на АНИОП, а в марте и войсковые испытания. Результаты дополнительных испытаний оказались не лучше летних 1942 года. Орудия были возвращены на завод с предложениями по их изменению.

В августе 1943 года председателю АК ГАУ В.И. Хохлову было доложено, что завод №172 доработал чертежи М-6 и исправил один опытный образец. На основании этого предлагалось провести большие контрольные испытания, а потом принять решение о возможности постановки на валовое производство. Но к тому времени М-6 стала неактуальна.

В декабре 1943 года на заводе осталось пять пушек М-6 с устраненными недостатками, полученными по итогам полигонных испытаний. На одной из них была смонтирована упрощенная полуавтоматика (внедренная на М-42). Они прошли заводские испытания возкой и стрельбой, которые выдержали. Завод просил ГАУ сообщить адрес для отправки. Системы предлагалось использовать на АНИОП или на полигонах промышленности для отстрела боеприпасов на прочность.

Удивительно, но в конкурентной борьбе в военное время победило менее технологичное в производстве при прочих равных характеристиках орудие. Решение, отброшенное инженерами КБ завода № 172, но реализованное в «шарашке» ОКБ-172, оказалось более жизнеспособным и востребованным — не всегда лучшее оказывается нужным.

Подробный фотообзор сохранившегося в музейной экспозиции первого опытного экземпляра пушки М-6 можно посмотреть здесь.

Материал написан на основе документов фонда Главного артиллерийского управления Красной армии, хранящихся в Центральном архиве Министерства обороны Российской Федерации. Автор выражает признательность историку Грифу Михаилу Леонидовичу за помощь и уточнения по истории производства М-6.

Противотанковые орудия

45-мм противотанковая пушка обр. 1937 года

Мало кто знает, что наша знаменитая «сорокапятка» была создана на основе не менее известной немецкой 37-мм противотанковой пушки, которая по лицензии выпускалась в СССР с 1931 года.

Однако наши военные были недовольны бронепробеваемостью 37-мм снарядов, а мощь осколочных снарядов против пехота была совсем мизерной. Поэтому уже в 1932-м году путём наложения 45-мм ствола на лафет 37-мм пушки и была создана так широко известная у нас «сорокапятка». Её бронебойный снаряд уже мог пробить 40 мм брони на дистанции 500 метров и 30 мм на километровой дистанции. Заметно выросла и мощь её осколочных снарядов, дававших до 100 убойных осколков, поражавших противника на площади около 15 метров по фронту и 5-7 метров в глубину. Благодаря полуавтоматическому затвору и лёгкости снарядов (всего 1,5-2 кг) «сорокапятка» имела высокую скорострельность, делая от 15 до 20 выстрелов в минуту. Из-за множества недостатков, эту пушку модернизировали и в 1933-м и 1934-м. Но только после ознакомления в 1936-м году советских специалистов с новейшей немецкой 37-мм пушкой Pak 35/36, появилась на свет лучшая модель «сорокапятки». Одна из них находится в нашей экспозиции. Это 45-мм противотанковая пушка обр. 1937 года. Интересно, что отличить нашу пушку от немецкой можно лишь по цвету (у немцев серый). Да ещё по колёсам – у нас были спицы, а у противника сплошные диски с одной дырочкой.



57-мм противотанковая пушка обр. 1943 года

То, что наша «сорокапятка» не может пробить лобовую 50-мм броню основных немецких танков даже с 400 метров, было известно ещё до начала войны. Поэтому в конце 1940 года конструкторское бюро В.Г. Грабина приступило к созданию нового и более мощного противотанкового орудия. В начале 1941-го появилась на свет 57-мм пушка ЗИС-2, бронебойный снаряд которой пробивал уже 100 мм брони на дистанции в 500 метров и 90 мм брони на километровой дистанции. В мае 1941-го новую пушку приняли на вооружение Красной Армии и стали выпускать на трёх заводах. Однако началась война, и производство 57-мм пушки прекратили «из-за избытка мощности при отсутствии соответствующих целей». Оказалось, что слабо бронированные немецкие танки прошивались снарядами ЗИС-2 насквозь, что часто не причиняло вреда экипажу. Случай, когда противотанковую пушку сняли с производства из-за слишком большой бронепробиваемости, является уникальным в истории артиллерии! Так что после выпуска в 1941-м году всего 371 новой 57-мм пушки, на фронт стали снова поступать «сорокапятки». Но она и до войны имела недостаточную бронепробиваемость, а с началом 1942-го, когда с каждым месяцем немцы усиливали броню своих танков, нашим артиллеристам пришлось совсем худо. Кульминацией напряжённости боёв с фашистскими танками стала битва под Курском летом 1943-го. Немцы довели толщину лобовой брони на старых своих танках до 80 мм, а на новых «Тиграх» и «Пантерах» до 100 мм! Восстановленная в 1943-м году в производстве ЗИС-2 прибыла под Курск в недостаточном количестве. Поэтому основная тяжесть боёв легла на «сорокапятку» и 76-мм дивизионную пушку ЗИС-3, обладавшую из-за короткого ствола и большего калибра меньшей бронепробиваемостью, чем длинноствольная 57-мм ЗИС-2. Несмотря на это на долю советских артиллеристов пришлось около 70% подбитых вражеских танков. Около 20% выбили наши танкисты, и оставшиеся танки пришлись на бронебойщиков, простых пехотинцев и авиацию.

45-мм противотанковая пушка. Артиллерия и минометы XX века

Читайте также

Противотанковая оборона

Противотанковая оборона Как уже говорилось указания командующего фронтом по организации противотанковой обороны были разосланы в войска 25–26 февраля. При этом кроме противотанковой артиллерии предусматривалось привлечь, для борьбы с танками орудия стрелковых частей,

Противотанковая артиллерия

Противотанковая артиллерия Так же, как и полевая, противотанковая артиллерия вермахта состояла из двух компонентов — противотанковые средства дивизий и противотанковая артиллерия

Противотанковая артиллерия в дивизиях

Противотанковая артиллерия в дивизиях Версальский договор запрещал Германии иметь противотанковую артиллерию «как класс». Но разработки противотанковых пушек велись, благодаря чему уже в 1934 г. на вооружение была принята 37-мм пушка Рак 35/36. Именно это орудие и

Противотанковая артиллерия РГК

Противотанковая артиллерия РГК Командование вермахта, вполне осознавая решающую роль танков в предстоящей войне, попыталось создать довольно многочисленный резерв противотанковой артиллерии. К 1 сентября 1939 г. в составе артиллерии РГК насчитывалось 19 моторизованных

Противотанковая артиллерия

Противотанковая артиллерия Ситуация с материальной частью противотанковой артиллерии в корне отличалась от положения в пехотной и дивизионной артиллерии, а также артиллерии РГК. Если эти рода артиллерии закончили войну практически с теми же артсистемами, с которыми

37-мм противотанковая пушка Рак 35/36

37-мм противотанковая пушка Рак 35/36 Разработка этого орудия, в обход ограничений, наложенных Версальским договором, началась на фирме «Рейнметалл-Борзиг» ещё в 1924 г. В 1928 г. первые образцы орудия, получившего наименование Так 28 (Tankabwehrkanone, т. е. противотанковая пушка —

75-мм противотанковая пушка Рак 40

75-мм противотанковая пушка Рак 40 Ещё только шли испытания Рак 38, а конструкторы «Рейнметалл-Борзиг» в 1938 г. приступили к проектированию ещё более мощной, 75-мм противотанковой пушки. Поначалу попытались обойтись, что называется, «малой кровью» — первые образцы нового

88-мм противотанковая пушка Рак 43

88-мм противотанковая пушка Рак 43 Разработка 88-мм противотанкового орудия, начатая в 1942 г., как и предыдущих пушек подобного назначения, осуществлялась фирмой «Рейнметалл-Борзиг». Но уже в конце года ввиду загруженности фирмы доводку орудия передали другому предприятию

Противотанковая оборона Финнов

Противотанковая оборона Финнов Вся территория от старой советско-финской границы до Выборга было покрыта крупными лесными массивами, допускавшими движение танков только по дорогам и отдельным просекам. Большое количество рек и озер с болотистыми или крутыми берегами,

Глава 1 Противотанковая артиллерия

Глава 1 Противотанковая артиллерия В последние два десятилетия у нас выпущено несколько десятков более или менее достоверных изданий, где приведены сравнения отечественных танков и самолетов с германскими, накануне 22 июня 1941 г. увы, по артиллерии такие справочники

57-мм противотанковая пушка обр.1943 г.

57-мм противотанковая пушка обр.1943 г. Евгений Климовичк 70-летию принятия на вооружение (1943 г., июнь) противотанковой пушки ЗИС- 2 конструкции В.Г.Грабина57-мм противотанковая пушка образца 1943 года (ЗиС- 2) была принята на вооружение постановлением Государственного Комитета

45-мм противотанковая пушка

45-мм противотанковая пушка Одним из самых известных советских артиллерийских орудий периода Великой Отечественной войны является небольшая 45-мм пушка, получившая у фронтовиков прозвище «сорокапятка». Она предназначалась для борьбы с вражескими танками и пехотой, а

45-ММ ПРОТИВОТАНКОВАЯ ПУШКА ОБРАЗЦА 1937 Г.

45-ММ ПРОТИВОТАНКОВАЯ ПУШКА ОБРАЗЦА 1937 Г. Основные ТТХ 45-мм ПТ образца 1937 г. Масса орудия в боевом положение – 560 кг. Масса снаряда – 1,43 кг. Начальная скорость снаряда – 760 м/с. Скорострельность – 20 выстрелов в минуту. Бронепробиваемость на дальностях 500 м и 1000 м

«ПРОТИВОТАНКОВАЯ» ТАКТИКА ПЕХОТЫ

«ПРОТИВОТАНКОВАЯ» ТАКТИКА ПЕХОТЫ Всякое оружие дает эффект лишь при соответствующем применении Естественно, что система ПТО развивалась в годы Второй мировой войны не только в -техническом», но и в «тактическом» плане В пехоте определилась специальность истребитель

57- противотанковая пушка образца 1943 года

57- противотанковая пушка образца 1943 года История создания этого орудия восходит к 1940 году, когда к проектированию 57-мм противотанковой пушки, соответствующей тактико-техническим требованиям ГАУ, приступил конструкторский коллектив, возглавляемый Героем

Пушка 45 мм советская – 45-мм зенитное орудие 21-К — универсальная корабельная артиллерийская установка, разработанная в СССР.

45 мм противотанковая обр 1942 г (М 42), снаряд орудия времен вов, боевое применение, как стрелять

В период Великой Отечественной войны огромную роль играли действия танковых подразделений. Для эффективного противодействия танковым кулакам инженеры разрабатывали и предлагали разные по эффективности орудия. Для СССР одним из самых распространенных и незаменимых орудий в начальный период войны стала 45-мм противотанковая пушка. Доработанная в 1942 году, она с честью прошла дорогами войны до Германии, а затем успела повоевать в Корее.

Несмотря на множество недостатков и небольшую пробивную способность, она по праву занимает место среди легенд артиллерии.

Содержание статьи

Создание пушки

В 1930-х военные теоретики разрабатывали тактику ведения войны с использованием бронированных машин. Для противодействия танкам необходимы были артиллерийские системы, достаточно легкие для удобства перемещения. Еще одним требованием было снижение мощности, как бы ни странно это прозвучало. Орудие должно было эффективно бороться с танками и поддерживать пехоту.

Для упрощения работ советским правительством в 1931 году были закуплены чертежи и опытные образцы 37-мм пушек производства германского «Рейнметалла». Однако калибр немецкого орудия показался военным недостаточно мощным, и на лафет был наложен ствол калибром 45-мм.

В 1937 году пришла очередь модернизации орудия. Были улучшены баллистические характеристики, введена система подрессоривания, но главным введением стала установка полуавтоматического затвора. Занимавшийся модернизацией пушки коллектив завода № 8 в подмосковном городе Подлипки провел почти полгода на полигоне.

Новое орудие проверяли стрельбой и перевозкой.

Первый пункт был оценен положительно, второй пушка едва не провалила, была сломана одна из рессор. Все же изменения нового орудия касались едва ли не каждой детали:

  • полуавтоматика стала работать не только на бронебойных, но и на осколочных выстрелах за счет принудительного взвода пружин;
  • появился кнопочный спуск;
  • подрессоривание, использовавшееся впервые на советских системах такого рода;
  • деревянные колеса менялись на штампованные металлические, с резиновыми шинами, производства ГАЗ;
  • верхний станок изготавливался клепано-сварным методом, а не литьем, как раньше;
  • нижний станок также сварной;
  • наличие модернизированного поворотного механизма.

Войсковые и заводские испытания 1937 и 1938 годов выявляли как недостатки, так и преимущества нового орудия. В итоге пушка была принята на вооружение в 1938 году с общей оценкой удовлетворительно, и в это же время она запущена в серийное производство.

Испытания танками вермахта 45-мм орудие выдержало с трудом. Эффективное против бронемашин и ранних моделей танков, «сорокопятка» часто оказывалась бессильна против «троек» и «четверок» немцев, не говоря о модернизированных танках с усиленным бронированием, появившихся у немцев после знакомства с КВ. Вопрос об усилении 45-мм пушки был решен в 1942 году, а образец 1937 года снят с вооружения.

Стоит отметить, что основная причина этого «бессилия» крылась в бракованных снарядах, поставленных в войска в конце 1930-х годов.

Металл снарядов был сильно перекален и получил избыточную твёрдость и хрупкость, в результате чего снаряды просто кололись о броню немецких танков. В тоже время осколочные и шрапнельные снаряды орудия отличались довольно низкой эффективностью при стрельбе по живой силе врага.

45-мм противотанковая пушка М-42, образца 1942 года, получившая индекс ГРАУ 52-П-243С, так же достаточно быстро устарела. Модернизация включала увеличение длинны ствола, а так же мощности заряда в снарядах. Это повысило характеристики, но все равно новейшие немецкие танки пушка пробивать не могла.

Однако производство этих орудий не было остановлено по нескольким причинам. Главной была маневренность орудия, возможность его быстрого перемещения силами расчета из пяти человек по полю боя. Проблему низкой бронепробиваемости решили, предписав расчётам стрелять по бортам и корме. Важен был и экономический фактор, так как производство этих орудий было прекрасно отлажено.

Конструкция орудия

45-мм орудие состоит из лафета и ствола с затвором. Ствол – моноблок, что уже отличает от более ранних пушек 37-40-х годов выпуска, которые имели составные, скрепленные стволы. Затвор клинового типа, что обеспечивает высокую скорострельность, до 15 выстрелов в минуту при обученном расчете.

Отдельный интерес представляют механический прицел, который ставили на ряд орудий, с ним орудие могло произвести прямой выстрел даже при разбитой панораме.

Лафет классического типа, на подрессоренном резиновом ходу. Состоит из люльки, верхнего станка с приборами наведения, нижнего с упорними станинами трубчатой формы, сошники сварные, на станинах места для крепления ЗИП. Нижний станок имеет угол поворота до 60 градусов по горизонту.

Весит пушка в боевом положении 625 кг, в походе вес увеличивается до 1250 кг. Габариты орудия небольшие, при высоте 1300 мм, длинна ее 4885 мм, а ширина 1634 мм. Клиренс в 275 мм обеспечивает неплохие возможности для передвижения на поле боя и в тылу.

Боеприпасы были представлены в нескольких видах:

  • 53-Б-240, бронебойный тупоголовый снаряд, каморного типа, заряд тротила 0,019 кг;
  • 53-БР-240 и 53-БР-240СП, бронебойно-трассирующий выстрел, СП-сплошной;
  • бронебойно-трассирующий (сплошной), снаряды нового выпуска;
  • 53-БР-240П подкалиберная катушка для 45 мм выстрела, имели сравнительно малое распространение;
  • 53-О-240 и 53-О-240А осколочные модификации, А – с корпусом из сталистого чугуна;
  • 53-Щ-240, шрапнельный снаряд, заряд состоял из металлической картечи в картонном тубусе;
  • 53-Д-240 дымовой корректировочный снаряд, давал на месте разрыва четко различимое облако дыма.

Представленные боеприпасы обеспечивали выполнение поставленных на расчеты задач на высоком уровне, что подтверждают отчеты о применении их на поле боя, несмотря на малый калибр орудия и его общую малую эффективность против тяжелых танков.

Боевое применение пушки

«Сорокопятка» имела множество преимуществ перед другими пушками, главной из которых фронтовые артиллеристы называют малозаметность. Засады и замаскированные позиции часто были «сюрпризами» для немцев, и эффективный огонь позволял отбить атаки превосходящих сил противника. В 1942 году согласно приказу Наркомата обороны артиллерия этого калибра сводилась в легендарные истребительно-противотанковые подразделения.

Личный состав этих частей находился на особом учете, в случае ранения они возвращались в строй только в свои части. Офицеры, сержанты и рядовые получали повышенные нормы пайка, увеличенное денежное довольствие, а так же премиальные выплаты за подбитую технику.

Отличительный знак таких артиллеристов – нарукавный ромб черного цвета с перекрещенными орудийными стволами. По воспоминаниям, когда офицер ПТА заходил в столовую, все присутствующие вставали.

Насыщенность советской армии противотанковой артиллерией приводило немцев в ужас.

Постоянные попадания по корпусу танков, повреждения ходовой части выводили экипажи из психологического равновесия. Так, один из немецких танкистов скажет после Курской битвы, что у каждого советского пехотинца было по пушке в кармане.

Большую роль играла поддержка расчетами «сорокопяток» наступающей пехоте. В условиях городского боя это легкое и маневренное орудие позволяло поддержать атакующие группы без лишней подготовки. Возможность стрельбы картечью и осколочными снарядами добавляли любви к пушке у пехоты.

После окончания войны пушка была снята с производства, так как на смену ей пришли новые, более мощные орудия. Но карьера 45-мм орудия на этом не кончилась. Конфликт на Корейском полуострове, в который СССР принял решение не вмешиваться официально, щедро снабжался как американской, так и советской стороной.

Северокорейская армия получала множество образцов техники, прошедшей Великую Отечественную войну, в том числе и 45-мм орудие М-42.

Оно особо полюбилось корейским товарищам за вышеперечисленные положительные черты. Американцы внимательно изучали, казалось бы, глубоко устаревшие трофейные пушки. Зафиксированы случаи применения трофеев в боях.

След в культуре

Рассматриваемое орудие, несмотря на малую эффективность, было популярно и любимо в войсках. Любовь пехоты, самого массового рода войск, передалось и простому населению. «Сорокопятку» можно встретить на страницах книг, увидеть в кино. При этом часто даже в качественных фильмах часто за 45-мм орудие выдают более современные пушки ЗИС-3. Ни одна игра, отражающая события на полях сражений Великой Отечественной, не обходится без этого орудия.

Прошедшее всю войну, претерпевшая модернизации, эта пушка продолжала оставаться лучшим другом пехоты, и в обороне, и в наступлении.

Видео

warbook.club

45-мм противотанковая пушка обр. 1932, 1937 и 1942 года — Истребители танков в Красной Армии

ИСТОРИЯ СОЗДАНИЯ. Советское полуавтоматическое орудие калибра 45-мм устанавливалось на лафет 37-мм противотанковой пушки обр. 1930 г., которая в свою очередь являлась лицензионной копией 37-мм пушки немецкой фирмы «Rheinmetall». В течении почти пятнадцати лет было произведено три модернизации запущенные в большие серии в 1932 г., 1937 г. и 1942 г. На фронте эти пушки получили прозвище «сорокопятка», «прощай Родина». До 1942 года успешно могла бороться со всеми танками противника, но с появлением новых танков Pz.Kpfw. VI «Тигр» и позднее Pz. Kpfw.V «Пантера» бронепробиваемости её снаряда уже не хватало. На смену 45-мм противотанковой пушке, в борьбе с тяжелыми танками, приходили пушки ЗиС-2 и ЗиС-3. Но орудие было хорошо отлаженным в производстве, технологичным и мобильным на поле боя. Всё это и позволило остаться ей на вооружении, претерпев модернизацию с основным улучшением в виде удлинения ствола в 1942 г., которое позволило повысить начальную скорость снаряда, а следовательно и бронепробиваемость. В результате 45-мм противотанковые пушки прошли всю войну от первого и до последнего дня. Боролись с танками на её начальном этапе и уничтожали огневые точки и легкобронированную технику в её заключительной фазе.



ФОТОГРАФИИ пушек военного времени.

ФОТОГРАФИИ пушек из музеев:

  • Фотографии 45-мм противотанковой пушки образца 1937 года. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
  • Фотографии 45-мм противотанковой пушки образца 1942 года. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)



МОДИФИКАЦИИ.

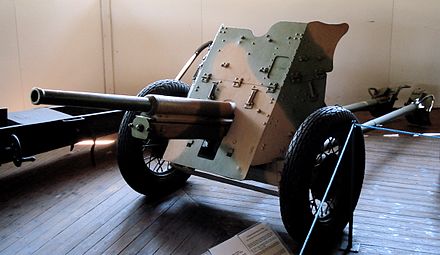

45-мм противотанковая пушка обр. 1932 года (19-К)(индекс ГАУ 52-П-243А). После испытания артсистемы на Софринском Научно-испытательном артиллерийском полигоне РККА приказом РВС СССР №30 от 5 мая 1932 г. орудие 19-К было принято на вооружение. Для устранения выявленных на испытаниях недостатков была создана так называемая «шарашка» на заводе №8. Специальное конструкторское бюро Объединенного государственного политического управления при СНК СССР (СКБ ОГПУ). В 1933 году по чертежам СКБ ОГПУ была изготовлена модернизированная пушка 19-К. В ней были утолщены щеки казенника, удлинен кожух, изменен клин затвора и устройство компрессора. В том же году эти изменения введены в серийное производство.

В 1934 году деревянные спицованные колеса заменили на «фордовские» от автомобиля ГАЗ-А (на пневматических шинах) и изменили поворотный механизм. С данными изменениями пушка была также поставлена на серийное производство под обозначением «45-мм противотанковая пушка образца 1934 года».

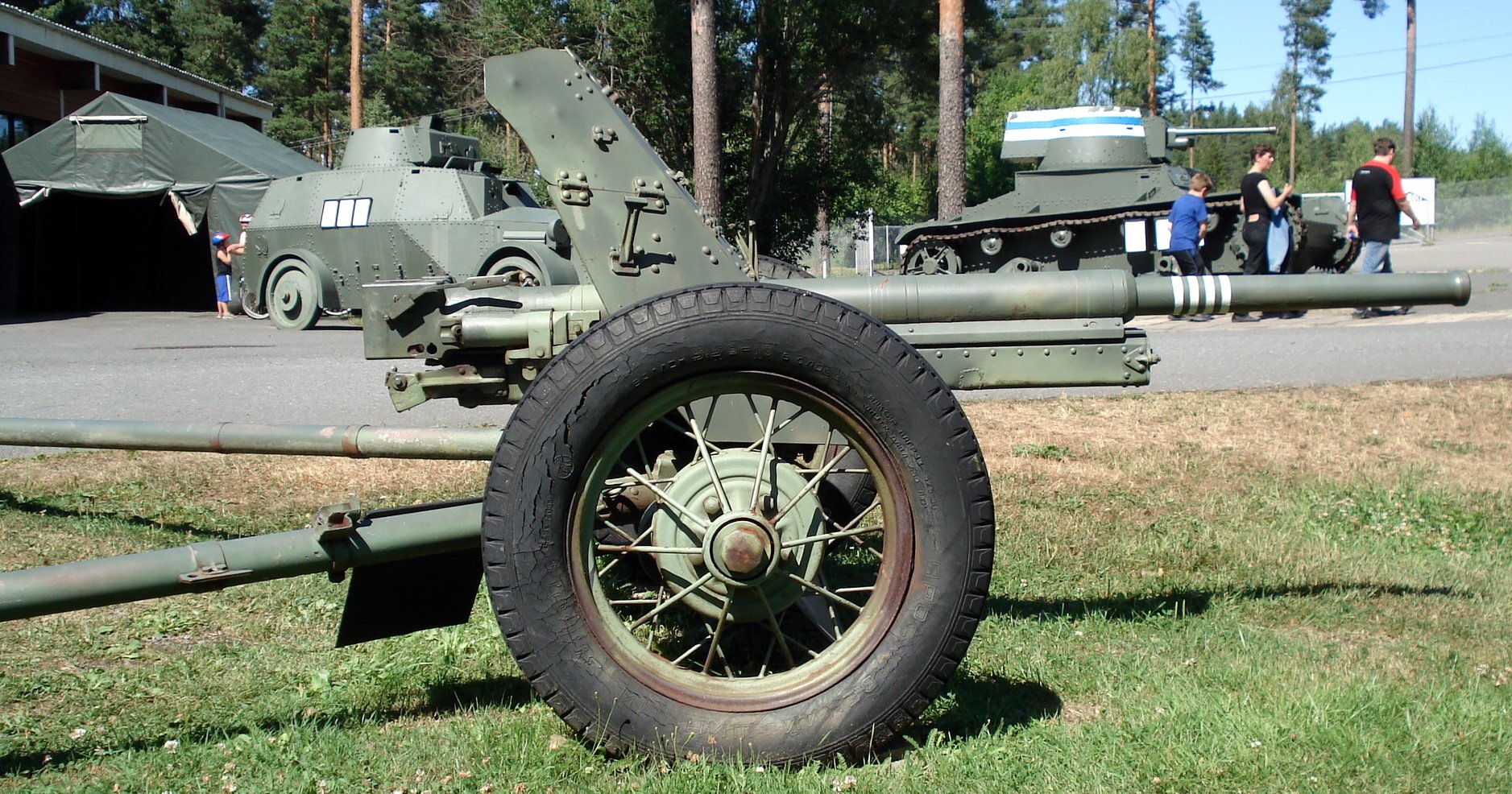

45-мм противотанковая пушка обр. 1937 года (53-К)(индекс ГАУ 52-П-243-ПП-1). В мае 1937 года на завод №8 доставили из Германии 3,7-cm противотанковую пушку Pak 35/36. Пушка имела ряд интересных конструктивных решений и понравилась начальству. Артиллерийское управление РККА письмом от 23 июня 1937 года поручило заводу №8 разработать и изготовить опытный образец лафета для 45-мм противотанковой пушки по типу лафета Pak 35/36. От отечественной пушки были использованы: качающаяся часть, дополненная кнопочным спуском, станины со стальным кронштейном, колеса от ГАЗ-А с пулестойкими шинами. От германского орудия взяли верхний и нижний станки, боевую ось, систему подрессоривания, ступицу колес, подъемный и поворотный механизмы. Опытный образец такой пушки был изготовлен в конце 1937 года и получил заводской индекс 53-К. Были проведены заводские, полигонные и войсковые испытания, которые показали удовлетворительные результаты. 24 апреля 1938 года 53-К была принята на вооружение РККА под обозначением «45-мм противотанковая пушка образца 1937 года».

6 июня 1938 года пушка была передана в валовое производство и производилась до января 1941 г. В январе 1941 года выпуск был прекращен и возобновлен только в июле 1941 года.

«45-мм противотанковая пушка обр. 1941 года.» В августе-сентябре 1941 года, в Ленинграде на заводе «Большевик» изготовили несколько десятков противотанковых пушек. С таким условным индексом (официального индекса пушка не имела, но в некоторых документах так именовалась). Были использованы 45-мм орудия обр. 1932 г. снятые с танков во время модернизации в 1930-х годах. Пушка имела прямой щит и своим видом сильно отличалась от серийных орудий. Все изготовленные таким образом пушки поставили в части Ленинградского фронта и использовались они до 1944 года.

45-мм противотанковая пушка обр. 1942 года (М-42)(индекс ГАУ 52-П-243С). В январе-марте 1942 года ОКБ-172, («шарага», состоявшая из арестованных конструкторов) при заводе № 172 в г. Молотов, разработало проект улучшенной 45-мм противотанковой пушки М-42. Модернизация заключалась в удлинении ствола, усилении метательного заряда и ряда технологических мер для упрощения серийного производства. Толщина брони щитового прикрытия была увеличена с 4.5 мм до 7 мм для лучшей защиты расчёта от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с. В августе-сентябре 1942 года опытный образец прошел полигонные и войсковые испытания и был принят на вооружение РККА под наименованием «45-мм противотанковая пушка образца 1942 года». С апреля 1943 года валовое производство начато на заводе № 172.

Выпуск 45-мм противотанковых пушек на заводе №8 в 1932-1941 гг.
Завод изготовитель 1932 г. 1933 г. 1934 г. 1935 г. 1936 г. 1937 г. 1938 г. 1939 г. 1940 г. 1941 г.
№ 8 6 60 ? ? ? 1780 3522 4536 2480 1329



Выпуск 45-мм противотанковых пушек в 1942-1944 гг.
Заводы изготовители 1942 г. 1943 г. 1944 г.
№ 8 (пос. Подлипки, с отк. 1941 г.- Свердловск) 11143 12730 200
№ 172 (г. Молотов) 8963 4495
№ 235 (г. Воткинск) 23
Итого: 20129 17225 200



Выпуск 45-мм противотанковых пушек М-42 в 1943-1945 гг.
Завод изготовитель 1943 г. 1944 г. 1945 г.
№ 172 (г. Молотов) 4151 4628 2064



КОНСТРУКЦИЯ и ТТХ.

Калибр — 45 мм.
Экземпляры — 10 983 штук.
Расчёт — 4 человека.
Скорострельность — до 25 выстр/мин.
Максимальная дальность — 4500 м.
Скорость возки по шоссе — до 60 км/ч.
Высота линии огня — 710 мм.

Ствол:
Длина ствола —  3087/68,6 мм/клб.
Длина канала ствола —  2985/66,3 мм/клб.

Масса:
Масса в походном положении — 1250 кг.
Масса в боевом положении — 625 кг.

Габариты в походном положении:
Длина — 4885 мм.
Ширина —  1634 мм.
Высота — 1300 мм.
Клиренс — 275 мм.

Углы обстрела:
Угол ВН —  от −8 до +25°
Угол ГН — 60°



БОЕПРИПАСЫ. НОМЕНКЛАТУРА БОЕПРИПАСОВ.

  • бронебойный 53-Б-240
  • бронебойно-трассирующий 53-БР-240
  • бронебойно-трассирующий 53-БР-240СП (сплошной)
  • бронебойно-трассирующий подкалиберный 53-БР-240П
  • осколочный 53-О-240 (стальной)
  • осколочный 53-О-240А (сталистого чугуна)
  • картечь 53-Щ-240
  • дымовой 53-Д-240
  • бронебойно-химический

ОКРАСКА. На заводах 45-мм пушки стандартно окрашивали (с 1938 г.) в защитный зелёный цвет 4БО, масляными густотёртыми красками. Разводятся они натуральной олифой, о чём и гласит буква О в аббревиатуре названия краски. С 1930-х до 1938 г. применялся цвет ЗБ. Цвет 4БО готовился из трёх пигментов: зеленая окись хрома, охра Журавская и крон оранжевый. Применялась и маскировочная окраска.
Зимой, поверх «летнего цвета», наносилась краска белого цвета. Вместо краски также использовались составы на основе извести, мела. Также на пушку могли навешивать белую ткань.

Подробнее можно ознакомиться в инструкции по маскирующим окраскам материальной части в летних и зимних условиях от Инженерного управления РККА выпущенной в 1940 г. — Открыть инструкцию в .pdf.

ВИДЕО:

  • Видео по полной сборке 45-мм противотанковой пушки—> смотреть .
  • Документальные фильмы — Пушка «Сорокопятка» —> смотреть.
  • Документальные фильмы — Пушка «Сорокопятка» —> смотреть.




Литература / полезные ссылки:

  • Руководство службы 45-мм ПТП. Часть I. орудие, передок и зарядный ящик. ГАУ КА 1940 г. (ссылка на файл в формате DjVu ⇓)
  • Руководство службы 45-мм противотанковой пушки обр. 1942 г. ГАУ ВС СССР. 1947 г. (ссылка на файл в формате DjVu ⇓)
  • Фотографии 45-мм противотанковой пушки образца 1937 года. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
  • Фотографии 45-мм противотанковой пушки образца 1942 года. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
  • Арт «схемы» 45-мм пушки — (ссылка).
  • Статья на сайте wikipedia (ссылка).

broneboy.ru

Рассказы о вооружении: 45 миллиметров бога войны

Артиллерия — бог войны. Древнее и бесспорное высказывание, заслуженное прозвище. Сегодняшний рассказ не о тех, кто первым начинал наступление и громил врага на его не самых близких рубежах. Речь о тех, кто принимал как раз первый удар наступавших войск на всех фронтах Великой Отечественной и Второй мировой войн.

Сорокапятка — наверное, ни одна пушка не была предметом такого количества рассказов и споров. Но мы копья ломаем сегодня, а с 1941 по 1945 сорокапятки на первом рубеже обороны (да и наступления) делали свое дело. Ломали броню и ходовую немецких танков и самоходок, вбивали снаряды в амбразуры дотов и дзотов, били по пехоте картечью и осколочно-фугасными снарядами.

Сорокапятка — всю войну на передовой, лучший друг пехотинца. Остальные боги дивизионного и выше уровня все-таки чуть подальше были.

А с чего вообще началась эта история?

Как это ни странно, но с поражения Германии в Первой мировой. Именно из-за условий Версальского договора, точнее, благодаря им, в СССР попали немецкие 37-мм противотанковые пушки. И документация на них.

Так родилась советская противотанковая артиллерия.

В конце 1931 года конструкторы завода № 8 установили в кожух 37-мм противотанковой пушки образца 1930 года, построенной по купленной у немецкой фирмы «Рейнметалл» документации, новую трубу калибра 45-мм. После первых испытаний пришлось доработать лафет в плане укрепления.

Эта система была принята на вооружение в марте 1932 года под названием «45-мм противотанковая пушка образца 1932 года», на заводе орудие получило индекс 19-К. Затем конструкторы завода № 8 перепроектировали полевую пушку 19-К для установки её в танк, получившей название «45-мм танковая пушка обр. 1932 г.» и, соответственно, заводской индекс 20-К. К пушке 20-К мы еще вернемся.

1. 45-мм противотанковая пушка образца 1932 года.

Пушка образца 1932 года была фактически четверть-автоматической, полуавтоматика была инерционного типа и работала за счёт инерции отката.

При стрельбе бронебойными снарядами полуавтоматика работала вполне нормально. Но при стрельбе осколочным снарядом полуавтоматика не работала, так как было недостаточно энергии отката для взведения пружин полуавтоматики. Таким образом, для осколочных снарядов 45-мм пушка образца 1932 г. оставалась четверть-автоматической.

В 1934 году была проведена новая модернизация пушки, и пушка снова получила новое название «45-мм противотанковая пушка обр. 1934 г.». Модернизация пушки заключалась в замене деревянных колёс фордовскими колёсами от автомобиля ГАЗ-А на пневматических шинах, и в изменении поворотного механизма.

22 апреля 1934 года в Артиллерийском Управлении РККА было рассмотрено предложение конструктора Б. Шпитального о переделке 45-мм пушки обр. 1932 г. в автоматическую. Согласно проекту ОКБ-15 вводился новый ствол, новый затвор и магазин на 6 патронов. АУ согласилось с предложением Шпитального, выдало заказ на изготовление опытного образца к осени 1934 года.

Опытный образец 45-мм автоматической пушки был изготовлен и испытан, но на вооружение не принят. Введение полной автоматики для 45-мм ПТП было нецелесообразно из-за уменьшения надёжности пушки и увеличения её веса по сравнению с полуавтоматической пушкой.

Боеприпасы к 19-К:
1. УБР-243П с подкалиберным бронебойным снарядом БР-240П.
2. УБР-243СП со сплошным бронебойным снарядом БР-240СП.
3. УБЗР-243 с бронебойно-зажигательным снарядом БЗР-240.
4. УО-243 с осколочной гранатой О-243.
5. УЩ-243 с картечью Щ-240.

Всего было выпущено около 12 тысяч таких пушек.

45-мм пушки 19-К как раз и были теми массами артиллерии, встречавшими немецкие танки. Вместе со следующим героем нашего рассказа.

2. 45-мм противотанковая пушка образца 1937 года.

Она использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью была заменена в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка образца 1937 года была снята с производства в 1943 году. За 1937—1943 годы промышленность СССР изготовила 37 354 таких орудий.

В отличие от предыдущих образцов противотанковых орудий, клиновой затвор этой пушки снабжён механизмом полуавтоматики, в конструкции лафета введено подрессоривание колёсного хода, улучшены баллистические характеристики.

Полуавтоматика затвора работала как при бронебойном снаряде, так и при осколочном, в отличие от пушки образца 1932 года. Это достигалось путём принудительного взвода пружин полуавтоматики в момент выстрела. Введён специальный кнопочный спуск от «колпачка», расположенного в центре штурвала подъёмного механизма.

Введено подрессоривание кривошипно-пружинного типа, впервые осуществлённое в СССР в этой системе. Вместо деревянных колёс 45-мм пушки образца 1932 года поставлены автомобильные колёса по типу ГАЗ-А с губчатым каучуком. Колесо ЗИК-1 переделано из колеса автомобиля ГАЗ-А с мелкими изменениями в спицах.

Верхний и нижний станки стали клёпано-сварной конструкцией из листовой стали, а не литыми, как у предшественниц. Введён новый поворотный механизм.

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной — по нормали на 500 м она пробивала 43-мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй.

Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции кинжального огня в 100 м — броню 88 мм.

Орудие имело и противопехотные возможности — оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве даёт 100 осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5—7 м. Картечные пули при стрельбе образуют поражающий сектор по фронту на ширину до 60 м и в глубину до 400 м.

Недостаточная бронепробиваемость орудия (особенно в 1942 году, когда танки типов Pz Kpfw I и Pz Kpfw II вместе с ранними слабобронированными модификациями Pz Kpfw III и Pz Kpfw IV практически исчезли с поля боя) вместе с неопытностью артиллеристов иной раз приводили к очень тяжёлым потерям.

Но в руках опытных и тактически умелых командиров это орудие представляло серьёзную угрозу для вражеской бронетехники. Положительными его качествами были высокая мобильность и лёгкость маскировки. Благодаря этому 45-мм пушки образца 1937 года использовались партизанскими отрядами.

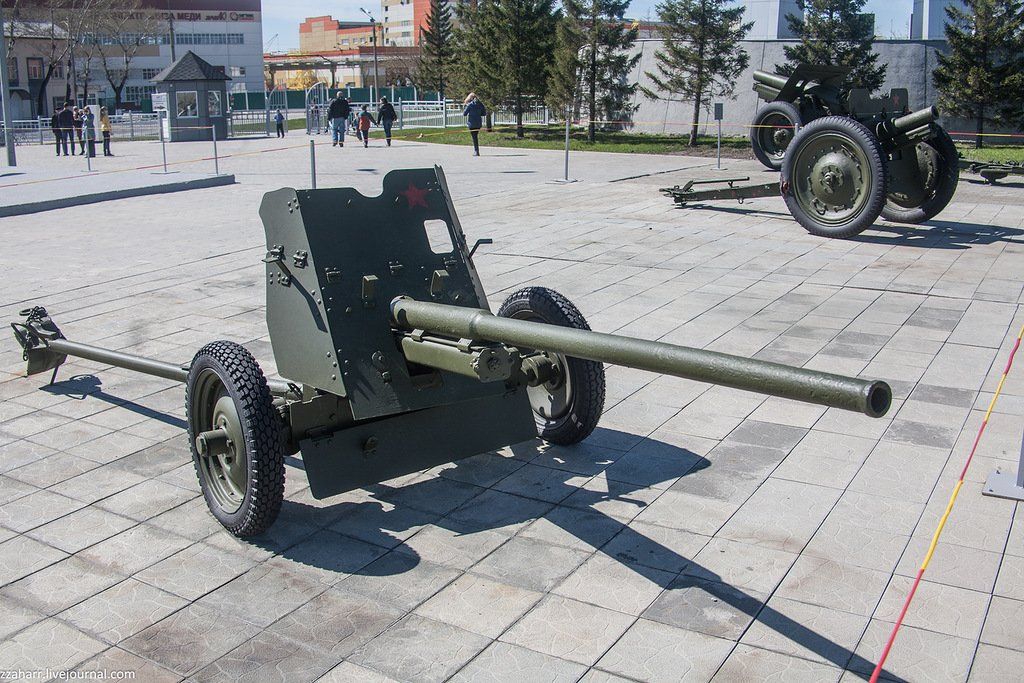

3. 45-мм противотанковая пушка образца 1942 года (М-42).

Использовалось с 1942 года до конца Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью была частично заменена в производстве в 1943 году на более мощную пушку ЗИС-2 калибра 57 мм. Окончательно пушка М-42 была снята с производства в 1946 году. За 1942—1945 годы промышленность СССР изготовила 10 843 таких орудий.

45-мм противотанковая пушка обр. 1942 года М-42 была получена путём модернизации 45-мм пушки образца 1937 года на заводе № 172 в Мотовилихе. Модернизация заключалась в удлинении ствола, усилении метательного заряда и ряда технологических мер для упрощения серийного производства.

Толщина брони щитового прикрытия была увеличена с 4.5 мм до 7 мм для лучшей защиты расчёта от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с.

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Она была способна успешно бороться со всеми средними танками вермахта 1942 года. Однако появление в 1943 году в значительных количествах новых тяжёлых танков «Тигр», «Пантера» и модернизированного Pz Kpfw IV Ausf H с толщиной лобовой брони 80 мм вновь поставило советскую противотанковую артиллерию перед необходимостью усиления огневой мощи.

Это было выполнено путём повторного принятия на вооружение 57-мм противотанковой пушки ЗИС-2. Однако благодаря отлаженному производственному механизму по выпуску М-42, возможности борьбы с Пантерой и Pz Kpfw IV Ausf H путём стрельбы в борт и высокой мобильности этого орудия оно было оставлено в производстве и на вооружении противотанковых подразделений стрелковых частей.

4. 45-мм противотанковая пушка образца 1941 года.

Эта пушка производилась на предприятиях блокадного Ленинграда. На складах завода «Красный путиловец» было обнаружено некоторое количество танковых пушек 20-К. Силами заводчан были сделаны станки, лафеты, щитки и пушка начала поступать в части Ленинградского фронта.

Осколки в колесах… выщербленный щиток… Восстановление этой пушки заняло не один год.

Сколько было изготовлено таких пушек сегодня сказать очень сложно, но использовались они при обороне Ленинграда повсеместно. История сохранила кадры хроники.

На сегодняшний день сохранилось всего две таких пушки. Первая в танковом музее города Парола (Финляндия), вторая, которая на фото, в военно-историческом музее в Падиково Московской области.

Маленькая, легкая, мобильная, способная оказаться именно там, где больше всего необходимо, сорокапятка с честью прошла всю войну, от начала и до конца. От первых выстрелов на границе в 1941-м, до последних в Манчжурии и Китае.

Источники:
— Шунков В. Н. Оружие Красной Армии.
— Широкорад А. Б. Энциклопедия отечественной артиллерии.
— Музей военной истории, с. Падиково Московской области.

/Роман Скоморохов, topwar.ru/

army-news.ru

45-мм противотанковая пушка образца 1942 г. (М-42)

Характеристики 45-мм противотанковой пушки М-42 образца 1942 г.

Страна: СССР
Тип: Противотанковая пушка
Дата выпуска: 1942 г.
Расчет:5 человек
Калибр:45-мм
Длинна: 4885 мм (общая)
Ширина: 1634 мм
Вес: 625 кг (боевой), 1265 кг (при транспортировке)
Скорострельность: до 25 выстрелов в минуту
Дистанция стрельбы: 4500 м (осколочным)
Начальная скорость снаряда: 870 м/с (бронебойным)
Боекомплект: Нет сведений

Хотя советское командование перед Великой Отечественной правильно предвидело эволюцию танковых соединений в сторону усиления бронирования и активно вело работы по созданию легкой противотанковой пушки с калибром выше 45-мм, к началу войны эти работы не были закончены.

И в 1941-году основным противотанковым средством советской армии была и оставалась 45-мм противотанковая пушка образца 1937 г., 53-К. К 1942 году в связи с эвакуацией заводов и переносом её производства на Мотовилихинский завод в г.Первь, со стороны Главного Артиллерийского Управления РККА было высказано требование модернизировать орудие с целью повысить его бронепробиваемость и позволить надежно поражать средние немецкие танки Pz.III и Pz.IV  на дистанциях до 500 м.

К решению задачи были привлечены коллективы КБ завода №172 и ОКБ-172 (одно из «тюремных» конструкторских бюро,  все сотрудники которого были осуждены ещё до войны). Решено было усовершенствовать 53-К, как надежную и хорошо освоенную промышленностью артсистему, путем удлинения ствола и увеличением массы снаряда. В группу конструкторов входили: А. Заборовский, М. Ковалевский, Э. Кондратьев, С. Синицкий под руководством Михаила Юрьевича Цирульникова.

Задача была сложной — модернизируемая пушка 53-К и сама была плодом серьезной «модернизации», и устанавливалась на лафете, изначально спроектированным под 37-мм орудие.

Конструкторы установили на неё новый верхний станок усиленной литой конструкции, усилили броневой щит на 7 мм, а также переработали противооткатные устройства и конструкцию подрессоривания боевого хода. Ствол (без ухудшения характеристик исходного орудия) был удлинен на 22,8 калибра. Также была рационально переосмыслена конструкция всех основных узлов пушки, что значительно упростило её производство. Боевая эффективность пушки, особенно в показателях толщины пробития брони, возросла по сравнению с 53-К на 1/3.

45-мм противотанковая пушка образца 1942 г. (М-42)

Для нового орудия были разработаны и новые выстрелы с увеличенной навеской пороха, при этом удалось сохранить их конструкцию без изменений. Переработанная пушка получила новый индекс — М-42. Весной 1942 г. был изготовлен опытный образец, в течение лета-осени он проходил испытания, а в октябре 1942 года орудие было принято на вооружение под названием 45-мм противотанковая пушка образца 1942 г.

Серийное производство М-42 было организовано на заводе № 172 в январе 1943 г. и продолжалось  по 1946 г. Всего было выпущено 10 983 орудия.

45-мм противотанковая пушка образца 1942 г. поступала на комплектование истребительно-противотанковых артиллерийских подразделений стрелковых и кавалерийских дивизий, а также истребительных противотанковых артиллерийских полков и бригад. К началу 1945 г. орудие применялось уже в основном в качестве огневого средства стрелковых батальонов и кавалерийских полков, тем не менее на вооружении воздушно-десантных войск пушка состояла вплоть до середины 50-х годов.

Экспортировалась в Китай и КНДР в послевоенные годы.


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

45-мм зенитное орудие 21-К — универсальная корабельная артиллерийская установка, разработанная в СССР.

45-мм универсальная полуавтоматическая установка 21-К

Классификация

Зенитное орудие Тип
21-К Модификация

История производства

Страна производства
КБ завода №8 Разработчик
1932 г. Разработано
Завод №8 Производитель
1934-1947 г. Годы производства
около 4000 ед. Изготовлено
21-КМ Модификации

История эксплуатации

Характеристики орудия

45 мм. Калибр
107-115 кг. Масса ствола
2072 мм. Длина орудия
46 калибров Длина ствола
0,5 дм3 Объём зарядной каморы
ручной Принцип заряжания
30 выстр./мин. Скорострельность

Характеристики снарядов

О, Б, Ф Типы снарядов
1,41 (Ф), 1,065 (О) кг. Масса снаряда
760 м/с Начальная скорость снаряда
45-мм универсальная установка 21-К — корабельная артиллерийская установка, разработана и производилась в СССР на заводе №8. Состояла на вооружении надводных и подводных кораблей СССР во время Второй мировой войны, а также в послевоенный период. До сих пор стоит на вооружении ВМФ РФ.

Предыстория разработки орудия

В конце 20-х годов руководство СССР приняло решение сосредоточить производство всех зенитных орудий малого и среднего калибра для армии и флота на заводе № 8. В это число попали и 37-мм зенитные автоматы. Мощности завода и его инженерные кадры заставляли желать лучшего.

Автоматического оружия завод никогда до этого не делал. Результат не замедлил сказаться: было сорвано не только производство 37-мм зенитных автоматов обр. 1928 г., но и всех других типов. Среди них были и зенитные автоматы 2-К (20-мм) и 4-К (37-мм), документация на изготовление и опытные образцы которых были переданы в 1930 г. германской фирмой Rheinmetall.

За три года работы завод №8 изготовил всего 75 автоматов 2-К и шесть 4-К, но ни один из них не был доведен до конца. В итоге, вооруженные силы СССР до 1940 г. остались без скорострельных зенитных орудий.

Чертеж установки

Проектирование

Конструкторское бюро завода №8 предложило временное решение проблемы отсутствия орудий ПВО — установить на морской станок 45-мм противотанковую пушку 19-К.

45/46-мм универсальная полуавтоматическая установка 21-К была спроектирована в 1932 году конструкторским бюро завода № 8 совместно с “Спецбюро ЭКУ ОС-ПУ».

Производство и испытания

Производство орудий

Валовое производство 45-мм пушек 21-К было начато на заводе №8 в 1934 г., за этот год было сдано 213 орудий, из которых 137 — для ВМФ и 76 — для плавсредств НКВД. На 1935 г. заводу был дан план на 300 пушек для ВМФ и 82 — для НКВД, но завод сдал всего — 357.

К началу 1941 г. в ВМФ имелось 1617 пушек 21-К (из которых 322 — на Балтийском, 290 — на Тихоокеанском, 284 — на Черноморском, 194 — на Северном флотах, 25 — на Амурской, 83 — на Каспийской и 14 — на Пинской флотилиях. К 22 июня 1941 года насчитывалось уже 2156 пушек 21-К, из которых в 1941 году было потеряно 507. За второе полугодие 1941 г. флот получил 71 орудие, в 1942 г. — 388 и в 1943 — 345.

В 1944 г. вместо 21-К в производство была запущена ее модификация 21-КМ. В 1944 г. было поставлено 486, в 1945 г. — 373, в 1946 г. — 140, и в 1947 г. — 50 пушек 21-КМ, после чего их производство было прекращено.

Испытания

Заводские испытания орудия были проведены с 27 июня по 3 июля 1933 года. С 21 июля по 1 августа 1933 года на Морском артиллерийском полигоне под Ленинградом установка 21-К прошла полигонные испытания. Морские испытания были проведены с 21 по 26 марта 1934 года на черноморской подводной лодке типа «М» VI серии.

Описания и характеристики орудия

Артиллерийская система 21-К, согласно проектной документации, представляла собой приспособление 45-мм противотанковой пушки обр. 1932 года к морскому станку. Тело орудия было целиком заимствовано от пушки 19-К и состояло из скреплённого ствола и кожуха.

Так как до 1935 года полуавтоматика заводом № 8 не была освоена, все орудия, произведённые заводом по 1935 год не имели полуавтоматического затвора. Закрывание затвора происходило при досылке очередного патрона, а открывание производилось вручную. В артиллерийских системах 21-К, произведённых после 1935 года, была введена полуавтоматика инерционного типа.

Ствол артиллерийского орудия состоял из трубы и кожуха, надетого на неё в горячем состоянии и составляющего с казёнником орудия одно целое. Орудия более позднего производства уже имели ствол-моноблок. Станок орудия являлся обычной тумбой, не имеющей щитового прикрытия.

Орудийная установка

Боевой расчет установок 21-К и 21-КМ состоял из четырех человек. По инструкции их обязанности распределялись следующим образом:

  1. Командир орудия — комендор зенитный (он же заряжающий) руководит расчетом, досылает снаряд и производит выстрел.
  2. Наводчик — младший комендор зенитный находит и удерживает цель на перекрестии.
  3. Установщик прицела вводит данные в ШБ-1М по командам управляющего стрельбой.
  4. Подносчик патронов подает выстрелы заряжающему, он же заменяет командира в случае его отсутствия.

Тактико-технические характеристики 21-К

ТТХ Значение 21-К/21-КМ
Угол ВН, град -10; +85
Угол ГН, град 360
Досягаемость по высоте, км 5/7
Максимальная дальность стрельбы, км 9,2/11
Живучесть ствола (при БЗ), выстр 3000/4000
Масса АУ, кг 507/867

Боеприпасы

45-мм орудие могло стрелять следующими типами снарядов

Тип снаряда Индекс Масса снаряда, кг. Длина, клб Масса ВВ, г Взрыватель
Осколочно-трассирующий О-333 1,065 4,3 52 МГ-8
ОР-73 1,065 4,3 52 МГ-8М, МГ-37
ОР-73А 1,41 4,0 37 МГ-5, МГ-5М
Фугасный О-240 2,14 5,6 118 КТМ-1
Ф-73 1,41 4,7 74 МД-6, МД-8
Бронебойный Бр-240 1,42 3,82 18 МД-5

Приборы управления стрельбой

Установки 21-К оснащались прицелом типа ШБ-1М, а 21-КМ — типа МКО-2М.

История эксплуатации

За отсутствием других зенитных орудий пушки 21-К устанавливались на все классы кораблей советского флота — от сторожевых катеров и подводных лодок до крейсеров и линейных кораблей. Довооружение вспомогательных судов, используемых для транспортировки оружия и боеприпасов, 45-мм АУ 21-К позволило в 2 раза сократить потери этих судов на Северном флоте.

Установка 21-КМ с увеличенным весом уменьшала и без того невысокую метацентрическую высоту катеров. Сами щиты из-за большой площади повысили парусность, а во время шторма волны стремились оторвать пушку от палубы, поэтому на малых судах от них вскоре отказались.

В послевоенное время 21-К устанавливали на стволах пушек главного калибра крейсеров для выполнения учебных стрельб и сбережения ресурса более дорогих тяжелых орудий.

Орудия 21-КМ и сейчас применяются на кораблях российского ВМФ в качестве салютных пушек.

Последующие модификации

Установка 21-КМ

В 1944 году в производство была запущена модификация орудия 21-КМ. Работы по модернизации орудия 21-К были начаты в ОКБ-172 в 1942 году под индексом ВМ-42. Головная серия из 25 стволов прошла успешные испытания в сентябре 1943 года.

По окончании испытаний установки поставили на валовое производство под индексом В-21-КМ, позже именуемые просто 21-КМ. По окончании испытаний орудие 21-КМ было поставлено в массовое производство.

Модернизация орудия выразилась в увеличении на 1010 мм нарезной части ствола, замене инерционной автоматики на копирную, упрочнении ствола и противооткатных устройств, установке щита (щитового прикрытия).

Память

Установки 21-К можно увидеть во многих музеях разных стран, в таких как Музей-диорама “Штурм Сапун-горы 7 мая 1944 года” (г.Севастополь), Музей подводных сил России им. А.И.Маринеско (г.Сакт-Петербург), Музей Черноморского флота (г.Севастополь), Украинский государственный музей истории Великой Отечественной войны (г.Киев), Мемориал защитникам Шлиссельбурской крепости (г. Шлиссельбург).

Оценка проекта

Как противовоздушное средство артиллерийская установка 21-К оказалась малоэффективной из-за низкой скорострельности, отсутствия дистанционного взрывателя у снаряда (цель могла быть поражена только прямым попаданием), а также примитивности прицела. Для стрельбы же по надводным целям снаряды орудия имели слишком слабое фугасное воздействие.

По причине низкой зенитной эффективности уже в ходе Великой Отечественной войны по мере поступления в войска 37-мм автоматов 70-К отечественного производства, а также орудий Oerlikon (20-мм) и «Бофорс» (40-мм) — по ленд-лизу, — началась повсеместная замена на кораблях орудий 21-К.

Сравнительная оценка

По своим баллистическим характеристикам установка 21-К ненамного превосходила русскую 47-мм пушку Гочкиса образца 1888 года (производства Обуховского завода).

Сравнительные данные 45-мм АУ 21-К и 47-мм Гочкиса

Система Вес снаряда, кг Нач. скорость, м/с Скорострельность, выстр/мин
47-мм Гочкиса 1,5 701 20
45-мм 21-К 1,45 760 30

См.Также

Список литературы

  • А.Широкорад Советская корабельная артиллерия 1995 г.
  • И.И.Бунеев Морская артиллерия отечественного военно-морского флота 1995 г.

Ссылки

Галерея изображений

  • 21-К и 21-КМ в музее-заповеднике «Малая земля», Новороссийск

  • 21-К на катере типа МО-4

  • 21-К на подводной лодке типа С

  • 21-КМ в качестве салютной пушки

wiki.wargaming.net

45-мм противотанковая пушка образца 1937 года (53-К) — WiKi

45-мм противотанковая пушка образца 1937 года (сорокапятка, индекс ГАУ — 52-П-243-ПП-1) — советское полуавтоматическое противотанковое орудие калибра 45 миллиметров. Оно использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка образца 1937 года была снята с производства в 1943 году; за 1937—1943 годы промышленность СССР изготовила 37 354 таких орудий.

45-мм противотанковая пушка образца 1937 года

Пушка 53-К в музее вооружения города Познань, Польша
Общая информация
Страна СССР
Годы выпуска 1937—1943
Выпущено, шт. 37354
Массогабаритные характеристики
Калибр, мм 45
Длина ствола, клб 46
Масса в боевом положении, кг 560
Масса в походном положении, кг 1200
Углы обстрела
Возвышения (макс.), ° 25
Снижения (мин.), ° −8
Горизонтальный, ° 60
Огневые возможности
Макс. дальность стрельбы, км 4,4
Скорострельность, выстр./мин 15

История создания

45-мм противотанковая пушка образца 1937 года была создана в КБ завода № 8 в Подлипках под руководством М. Н. Логинова путём доработки 45-мм пушки образца 1932 года, являющейся результатом наложения 45-мм ствола на лафет 37-мм противотанковой пушки образца 1931 года — лицензионной копии пушки фирмы «Рейнметалл».

Опытный образец новой 45-мм противотанковой пушки был изготовлен на заводе № 8 и получил заводской индекс 53-К. После заводских испытаний он был отправлен на НИАП. За время испытаний в августе — сентябре 1937 года было сделано 897 выстрелов, из них 184 с бетона. Система была испытана возкой на расстояние 684 км. Испытания стрельбой 45-мм пушка выдержала. При возке сломалась пружина подрессоривания.

В ноябре 1937 года завод № 8 изготовил опытную серию в 6 штук 45-мм пушек, которые отличались от штатных (образца 1932 года). Из шести опытных орудий № 1, 2, 3, 4, и 6 были предназначены для войсковых испытаний, а № 5 — для нужд завода. В декабре 1937 года — январе 1938 года эти пушки прошли заводские испытания на полигоне завода № 8.

22 января пушка № 3 (ствол № 0734) с передком Я-3 была отправлена на НИАП, куда прибыла 28 января. В ходе заводских испытаний на заводе из неё было сделано 605 выстрелов. После доставки сотрудники НИАПа разобрали пушку, а потом неправильно собрали, в результате чего часть деталей была приведена в негодность.

В ходе полигонных испытаний на НИАПе было сделано 1208 выстрелов (798 бронебойным и 419 осколочным снарядом). Скорострельность при ручном спуске одинакова у обеих (образцов 1932 и 1937 года) пушек при стрельбе без исправления наводки, а на кнопочном (механическом) спуске была на 13 % выше, чем у образца 1932 года при стрельбе бронебойными снарядами и на 6 % выше, чем при стрельбе осколочными снарядами. За время стрельб было отмечено 16 отказов полуавтоматики, в том числе 3 при осколочных снарядах и 13 при бронебойных. Часть отказов произошла из-за качества гильз. После 281-го выстрела сломался винт инерционного тела полуавтоматики. В целом работа полуавтоматики признана удовлетворительной.

В ходе полигонных испытаний система прошла 2074 км. Скорость возки по булыжнику 30—35 км/ч, по шоссе 50—60 км/ч, по пересеченной местности (без передка) 15—30 км/ч. При возке система была устойчива.

В начале 1938 года были проведены войсковые испытания трёх 45-мм пушек 53-К (№ 1, 2 и 4 опытной серии) с передками Я-3. В испытаниях участвовало 6 тягачей типа «Комсомолец». Во время войсковых испытаний сделано в среднем 450 выстрелов на ствол, при этом полуавтоматика работала безотказно. В ходе войсковых испытаний произведён пробег Москва — Харьков — Краснодар. После исправления мелких недостатков можно приступать к серийному производству пушки. 24 апреля 1938 года 53-К была принята на вооружение под названием 45-мм противотанковая пушка образца 1937 года. 6 июня 1938 года она была запущена на серийное производство. Выпуск осуществлялся на заводе № 235, всего до 1944 года было произведено 24 670 единиц (в том числе в 1941-1944 на заводе № 235 14 670) .

Конструкция орудия

  Маховики наводки пушки образца 1937 года

В отличие от предыдущих образцов орудий ПТО, клиновой затвор этой пушки снабжён механизмом полуавтоматики, в конструкции лафета введено подрессоривание колёсного хода, улучшены баллистические характеристики.

Отличия опытных орудий (образца 1937 года) от штатных (образца 1932 года):

  1. Полуавтоматика затвора работала как при бронебойном снаряде, так и при осколочном, а у образца 1932 года только при бронебойном. Это достигалось путём принудительного взвода пружин полуавтоматики в момент выстрела;
  2. Введён специальный кнопочный спуск от «колпачка», расположенного в центре штурвала подъёмного механизма;
  3. Введено подрессоривание кривошипно-пружинного типа, впервые осуществлённое в СССР в этой системе;
  4. Вместо деревянных колёс 45-мм пушки образца 1932 года поставлены автомобильные колёса по типу ГАЗ-А с губчатым каучуком. Колесо ЗИК-1 переделано из колеса автомобиля ГАЗ-А с мелкими изменениями в спицах;
  5. Верхний станок представлял собой клёпано-сварную конструкцию из листовой стали, а у ПТП образца 1932 года верхний станок был литой;
  6. Введён новый поворотный механизм;
  7. Нижний станок новой конструкции и сварной.

Организационно-штатная структура

Стрелковые соединения. 45-мм пушки образца 1937 года полагались по штату противотанковым взводам стрелковых батальонов Красной Армии (2 орудия), противотанковым батареям стрелковых полков (6 орудий) и противотанковым дивизионам стрелковых дивизий (12 или 18 орудий). Согласно штату 04/600 от 29.07.1941 оставшиеся целыми орудия оставили только на полковом уровне в истребительно-противотанковых батареях в количестве 6 штук, всего в СД таким образом было 18 единиц.

Артиллерия. Они же были на вооружении отдельных истребительно-противотанковых артиллерийских частей (полков, бригад и единственной за всю историю ВОВ 1-й истребительно-противотанковой дивизии, чьё формирование происходило в конце мая 1942 года в Москве на основании Постановления ГКО № 1607 от 16.04.1942, Директивы Зам. НКО № орг/2/784837 от 25.05.1942 в составе 1-й, 2-й, 4-й истребительных бригад по штату 04/277), с полками, в составе которых было 4—5 4-орудийных батарей. ИПТАБры состояли из 3 ИПТАП, но могли иметь и другие типы орудий.

Боевое применение

  Пушка в Пароле

По состоянию на 22 июня 1941 года, на вооружении РККА находилось 16 621 штук 45-мм орудий[1].

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной — по нормали на 500 м она пробивала 43-мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй.

Бронебойные снаряды некоторых партий, выпущенные с нарушением технологии производства в период до августа 1941 года не соответствовали характеристикам (при столкновении с преградой из броневой стали раскалывались примерно в 50 % процентах случаев), однако в августе 1941 года проблема была решена — в производственный процесс были внесены технические изменения (введены локализаторы)[1].

Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции кинжального огня в 100 м — броню 88 мм. Однако для более эффективного поражения бронецелей настоятельно требовалось более мощное орудие, которым стала 45-мм пушка М-42, разработанная и принятая на вооружение в 1942 году.

  Экспонат из артиллерийского музея (Санкт-Петербург)

Орудие имело и противопехотные возможности — оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве даёт 100 осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5—7 м. Картечные пули при стрельбе образуют поражающий сектор по фронту на ширину до 60 м и в глубину до 400 м. Также к орудию полагались дымовые и бронебойно-химические снаряды. Последние предназначались для отравления экипажей танков и гарнизонов ДОТов, они содержали 16 граммов состава, который в результате химической реакции превращался в сильнодействующий яд — синильную кислоту HCN.

Недостаточная бронепробиваемость орудия (особенно в 1942 году, когда танки типов Pz Kpfw I и Pz Kpfw II вместе с ранними слабобронированными модификациями Pz Kpfw III и Pz Kpfw IV практически исчезли с поля боя) вместе с неопытностью артиллеристов иной раз приводили к очень тяжёлым потерям. Однако в руках опытных и тактически умелых командиров это орудие представляло серьёзную угрозу для вражеской бронетехники. Положительными его качествами были высокая мобильность и лёгкость маскировки. Благодаря этому 45-мм пушки образца 1937 года использовались даже партизанскими отрядами.

Характеристики и свойства боеприпасов

  Боеприпасы к 53-К
  • Номенклатура боеприпасов :
    • бронебойный 53-Б-240
    • бронебойно-трассирующий 53-БР-240
    • бронебойно-трассирующий 53-БР-240СП (сплошной)
    • бронебойно-трассирующий подкалиберный 53-БР-240П
    • осколочный 53-О-240 (стальной)
    • осколочный 53-О-240А (сталистого чугуна)
    • картечь 53-Щ-240
    • дымовой 53-Д-240
    • бронебойно-химический
  • Бронепробиваемость , мм

Бронебойным снарядом БР-240

  • Начальная скорость снаряда 750-770 м/с. Масса снаряда 1,43 кг.
  • угол встречи 90° от касательной плоскости к броне (по нормали)
    • на дистанции 100 м: 82 мм
  • угол встречи 60° от касательной плоскости к броне
    • на дистанции 500 м: 40 мм
    • на дистанции 1000 м: 28 мм

Подкалиберным снарядом БР-240П

  • Начальная скорость снаряда 985 м/с. Масса снаряда 0,87 кг.
  • угол встречи 90° от касательной плоскости к броне (по нормали)
    • на дистанции 200 м: 82 мм
    • на дистанции 350 м: 62 мм

Сохранившиеся экземпляры

До наших дней дошло немало 45-мм пушек, большей частью находящихся в музеях. Некоторые принимают участие в почётных мероприятиях.

Одно орудие установлено в сквере на площади Крестьянской заставы, в честь ознаменования 65-й годовщины Битвы под Москвой. Пушка была найдена в ходе поисковых работ на местах боевых действий Московского ополчения под Москвой, военно-патриотическим объединением «Столица», при содействии Военно-Мемориального управления МО РФ.

На самом деле данный экземпляр представляет собой останки 37-мм орудия, что легко проверить измерив калибр ствола. Вероятно это была пушка либо 37 мм образца 1930 года снятая со складов либо её аналоги германского или польского происхождения стоявшие на вооружении Красной Армии и Вермахта. Слово в точном определении за специалистами.

Экземпляр 45-мм противотанковой пушки 53-К можно увидеть в Музее отечественной военной истории в деревне Падиково Московской области, где он представлен среди других советских артиллерийских орудий.

Несколько экземпляров орудия представлены в экспозиции Музея военной техники УГМК в г. Верхняя Пышма Свердловской области[2].

См. также

Примечания

  1. 12 А. Б. Мартиросян. 22 июня. Правда генералиссимуса. М., «Вече», 2005. с. 190—191
  2. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Источники

  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с., ISBN 985-433-469-4
  • Драбкин А. Я дрался с Панцерваффе. «Двойной оклад — тройная смерть!». — М.: Яуза, Эксмо, 2007. — 352 с., ISBN 978-5-699-20524-0

Ссылки

ru-wiki.org

45-мм противотанковая пушка образца 1937 года (53-К)

45-мм противотанковая пушка образца 1937 года
Общая информация
Страна СССР
Годы выпуска 1937-1943
Выпущено, шт. 37354
Массогабаритные характеристики
Калибр, мм 45
Длина ствола, клб 46
Масса в боевом положении, кг 560
Масса в походном положении, кг 1200
Углы обстрела
Возвышения (макс.), ° 25
Снижения (мин.), ° -8
Горизонтальный, ° 60
Огневые возможности
Макс. дальность стрельбы, км 4,4
Скорострельность, выстр./мин 15-20

45-мм противотанковая пушка обр. 1937 года (сорокапятка, Индекс ГРАУ — 52-П-243-ПП-1) — советское полуавтоматическое противотанковое орудие калибра 45 мм. Оно использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка обр. 1937 года была снята с производства в 1943 году; за 1937-43 гг. промышленность СССР изготовила 37354 таких орудий.

История создания

45-мм противотанковая пушка обр. 1937 года была получена в КБ завода N 8 в Подлипках под руководством Логинова М. Н. наложением 45-мм ствола на лафет 37-мм противотанковой пушки обр. 1931 года, которая была построена по купленной у немецкой фирмы «Рейнметалл» документации. Основой для выбора данного калибра являлись солидный дореволюционный запас 47-мм снарядов, модернизация которых заключалась в стачивании лишних обтюрирующих поясков (в общей сложности это составило 2 мм в диаметре).

Опытный образец 45-мм противотанковой пушки был изготовлен на заводе № 8 и получил заводской индекс 53-К. После заводских испытаний он был отправлен на НИАП. За время испытаний в августе — сентябре 1937 г. было сделано 897 выстрелов, из них 184 с бетона. Система была испытана возкой на расстояние 684 км. Испытания стрельбой 45-мм пушка выдержала. При возке была поломка пружины подрессоривания.

В ноябре 1937 г. завод № 8 изготовил опытную серию в 6 штук 45-мм пушек, которые отличались от штатных (обр. 1932 г.). Из шести опытных орудий № 1, 2, 3, 4, и 6 были предназначены для войсковых испытаний, а № 5 — для нужд завода. В декабре 1937 года — январе 1938 года эти пушки прошли заводские испытания на полигоне завода № 8.

22 января пушка № 3 (ствол № 0734) с передком Я-3 была отправлена на НИАП, куда прибыла 28 января. В ходе заводских испытаний на заводе из неё было сделано 605 выстрелов. После доставки сотрудники НИАПа разобрали пушку, а потом неправильно собрали, в результате чего часть деталей была приведена в негодность.

В ходе полигонных испытаний на НИАПе было сделано 1208 выстрелов (798 бронебойным и 419 осколочным снарядом). Скорострельность при ручном спуске одинакова у обеих (обр. 1932 г. и обр. 1937 г.) пушек при стрельбе без исправления наводки, а на кнопочном спуске на 13 % была выше, чем у обр. 1932 г. при стрельбе бронебойными снарядами и на 6 % выше, чем при стрельбе осколочными снарядами. За время стрельб было отмечено 16 отказов полуавтоматики, в том числе 3 при осколочных снарядах и 13 при бронебойных. Часть отказов произошла из-за качества гильз. После 281-го выстрела сломался винт инерционного тела полуавтоматики. В целом работа полуавтоматики признана удовлетворительной.

В ходе полигонных испытаний система прошла 2074 км. Скорость возки по булыжнику 30—35 км/час, по шоссе 50—60 км/час, по пересеченной местности (без передка) 15—30 км/час. При возке система была устойчива.

В начале 1938 года были проведены войсковые испытания трёх 45-мм пушек 53-К (№ 1, 2 и 4 опытной серии) с передками Я-3. В испытаниях участвовало 6 тягачей типа «Комсомолец». Во время войсковых испытаний сделано в среднем 450 выстрелов на ствол, при этом полуавтоматика работала безотказно. В ходе войсковых испытаний произведён пробег Москва — Харьков — Краснодар. После исправления мелких недостатков можно приступать к валовому производству пушки. 24 апреля 1938 года 53-К была принята на вооружение под названием 45-мм противотанковая пушка обр. 1937 г. 6 июня 1938 года она была запущена на серийное производство. Выпуск осуществлялся на заводе № 235, всего до 1944 года было произведено 24 670 единиц.

Конструкция орудия

В отличие от предыдущих образцов орудий ПТО, клиновой затвор этой пушки снабжён механизмом полуавтоматики, в конструкции лафета введено подрессоривание колёсного хода, улучшены баллистические характеристики.

Отличия опытных орудий (обр. 1937 г.) от штатных (обр. 1932 г.):

  1. Полуавтоматика затвора работала как при бронебойном снаряде, так и при осколочном, а у обр. 1932 г. только при бронебойном. Это достигалось путём принудительного взвода пружин полуавтоматики в момент выстрела;
  2. Введён специальный кнопочный спуск от кнопки, расположенной в центре штурвала подъёмного механизма;
  3. Введено подрессоривание кривошипно-пружинного типа, впервые осуществлённое в СССР в этой системе;
  4. Вместо деревянных колёс 45-мм пушки обр. 1932 г. поставлены автомобильные колеса ГАЗ-АА с ГК. Колесо ЗИК-1 переделано из колеса автомобиля ГАЗ-АА с мелкими изменениями в спицах;
  5. Верхний станок представлял собой клепано-сварную конструкцию из листовой стали, а у ПТП обр. 1932 г. верхний станок был литой;
  6. Введён новый поворотный механизм;
  7. Нижний станок новой конструкции и сварной.

Организационно-штатная структура

Стрелковые соединения. 45-мм пушки образца 1937 года полагались по штату противотанковым взводам стрелковых батальонов Красной Армии (2 орудия), противотанковым батареям стрелковых полков (6 орудий) и противотанковым дивизионам стрелковых дивизий (12 или 18 орудий). Согласно штату 04/600 от 29.07.41 оставшиеся целыми орудия оставили только на полковом уровне в истребительно-противотанковых батареях в количестве 6 штук, всего в СД таким образом было 18 ед.

Артиллерия. Они же были на вооружении отдельных истребительно-противотанковых артиллерийских частей (полков, бригад и единственной за всю историю ВОВ 1-й истребительно-противотанковой дивизии, чьё формирование происходило в конце мая 1942 г. в Москве на основании Постановления ГКО № 1607 от 16.04.42, Директивы Зам. НКО № орг/2/784837 от 25.05.42 в составе 1, 2, 4 истребительных бригад по штату 04/277), с полками, в составе которых было 4-5 4-орудийных батарей. ИПТАБры состояли из 3 ИПТАП, но могли иметь и другие типы орудий.

Боевое применение

По состоянию на 22 июня 1941 года, на вооружении РККА находилось 16 621 шт. 45-мм орудий[1].

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной — по нормали на 500 м она пробивала 43 мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй.

Здесь будет уместно заметить, что сейчас существует мнение о завышенности пробивной способности 45-мм пушки образца 1937 года (часто являющееся путаницей с ТТХ орудия М-42). Базой для такой точки зрения являются воспоминания участников войны. Тем не менее недостаточная пробивная способность по 50-мм лобовой броне танков Pz Kpfw III Ausf H и Pz Kpfw IV Ausf F1 не подлежит сомнению.

Бронебойные снаряды некоторых партий, выпущенные с нарушением технологии производства в период до августа 1941 года не соответствовали характеристикам (при столкновении с преградой из броневой стали раскалывались примерно в 50 % процентах случаев), однако в августе 1941 года проблема была решена — в производственный процесс были внесены технические изменения (введены локализаторы)[1].

Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции кинжального огня в 100 м — броню 88 мм. Однако для более эффективного поражения бронецелей настоятельно требовалось более мощное орудие, которым стала 45-мм пушка М-42, разработанная и принятая на вооружение в 1942 году.

Экспонат из артиллерийского музея (Санкт-Петербург)

Орудие имело и противопехотные возможности — оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве даёт 100 осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5-7 м. Картечные пули при стрельбе образуют поражающий сектор по фронту на ширину до 60 м и в глубину до 400 м. Также к орудию полагались дымовые и бронебойно-химические снаряды. Последние предназначались для отравления экипажей танков и гарнизонов ДОТов, они содержали 16 г состава, который в результате химической реакции превращался в сильнодействующий яд — синильную кислоту HCN.

Недостаточная бронепробиваемость орудия (особенно в 1942 году, когда танки типов Pz Kpfw I и Pz Kpfw II вместе с ранними слабобронированными модификациями Pz Kpfw III и Pz Kpfw IV практически исчезли с поля боя) вместе с неопытностью артиллеристов иной раз приводили к очень тяжёлым потерям. Однако в руках опытных и тактически умелых командиров это орудие представляло серьёзную угрозу для вражеской бронетехники. Положительными его качествами были высокая мобильность и лёгкость маскировки. Благодаря этому 45-мм пушки обр. 1937 года использовались даже партизанскими отрядами.

Характеристики и свойства боеприпасов

Боеприпасы к 53-К
  • Номенклатура боеприпасов :
    • бронебойный 53-Б-240
    • бронебойно-трассирующий 53-БР-240
    • бронебойно-трассирующий 53-БР-240СП (сплошной)
    • бронебойно-трассирующий подкалиберный 53-БР-240П
    • осколочный 53-О-240 (стальной)
    • осколочный 53-О-240А (сталистого чугуна)
    • картечь 53-Щ-240
    • дымовой 53-Д-240
    • бронебойно-химический
  • Дульная скорость снаряда, м/с : 760
  • Масса снаряда, кг : 1.43
  • Бронепробиваемость брони средней твёрдости, мм
    • Калиберным бронебойным снарядом
      • угол встречи 90 градусов от касательной плоскости к броне (по нормали)
        • на дистанции 500 м : 43
        • на дистанции 1000 м : 32
      • угол встречи 60 градусов от касательной плоскости к броне
        • на дистанции 500 м : 40
        • на дистанции 1000 м : 28
    • Подкалиберным бронебойным снарядом
      • угол встречи 90 градусов от касательной плоскости к броне (по нормали)
        • на дистанции 100 м : 88
        • на дистанции 500 м : 66

Сохранившиеся экземпляры

До наших дней дошло немало 45-мм пушек, большей частью находящихся в музеях. Некоторые принимают участие в почётных мероприятиях.

Примечания

  1. 12 А. Б. Мартиросян. 22 июня. Правда генералиссимуса. М., «Вече», 2005. стр.190-191
В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 11 мая 2011.

Ссылки

Источники

  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с., ISBN 985-433-469-4
  • Драбкин А. Я дрался с Панцерваффе. «Двойной оклад — тройная смерть!». — М.: Яуза, Эксмо, 2007. — 352 с., ISBN 978-5-699-20524-0

dic.academic.ru

45-мм противотанковая пушка образца 1937 года Википедия

45-мм противотанковая пушка образца 1937 года

Пушка 53-К в музее вооружения города Познань, Польша
Калибр, мм 45
Экземпляры около 46100
Расчёт, чел. 4
Скорострельность, выстр/мин 15-20
Дульная скорость, м/с 760 м/с
Эффективная дальность, м 850 (прямой выстрел)
Максимальная дальность, м 4400
Длина ствола, мм/клб 2070/46
Масса в походном положении, кг 1200
Масса в боевом положении, кг 560
Высота, мм 1200
Угол , град от -8° до 25°
Угол , град 60°
 Медиафайлы на Викискладе

45-мм противотанковая пушка образца 1937 года (сорокапятка, индекс ГАУ — 52-П-243-ПП-1) — советское полуавтоматическое противотанковое орудие калибра 45 миллиметров. Оно использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка образца 1937 года была снята с производства в 1943 году; за 1937—1943 годы промышленность СССР изготовила 37 354 таких орудий.

История создания

45-мм противотанковая пушка образца 1937 года была создана в КБ завода № 8 в Подлипках под руководством М. Н. Логинова путём доработки 45-мм пушки образца 1932 года, являющейся результатом наложения 45-мм ствола на лафет 37-мм противотанковой пушки образца 1931 года — лицензионной копии пушки фирмы «Рейнметалл».

Опытный образец новой 45-мм противотанковой пушки был изготовлен на заводе № 8 и получил заводской индекс 53-К. После заводских испытаний он был отправлен на НИАП. За время испытаний в августе — сентябре 1937 года было сделано 897 выстрелов, из них 184 с бетона. Система была испытана возкой на расстояние 684 км. Испытания стрельбой 45-мм пушка выдержала. При возке сломалась пружина подрессоривания.

В ноябре 1937 года завод № 8 изготовил опытную серию в 6 штук 45-мм пушек, которые отличались от штатных (образца 1932 года). Из шести опытных орудий № 1, 2, 3, 4, и 6 были предназначены для войсковых испытаний, а № 5 — для нужд завода. В декабре 1937 года — январе 1938 года эти пушки прошли заводские испытания на полигоне завода № 8.

22 января пушка № 3 (ствол № 0734) с передком Я-3 была отправлена на НИАП, куда прибыла 28 января. В ходе заводских испытаний на заводе из неё было сделано 605 выстрелов. После доставки сотрудники НИАПа разобрали пушку, а потом неправильно собрали, в результате чего часть деталей была приведена в негодность.

Почта России, 2014 г. Оружие Победы.

В ходе полигонных испытаний на НИАПе было сделано 1208 выстрелов (798 бронебойным и 419 осколочным снарядом). Скорострельность при ручном спуске одинакова у обеих (образцов 1932 и 1937 года) пушек при стрельбе без исправления наводки, а на кнопочном (механическом) спуске была на 13 % выше, чем у образца 1932 года при стрельбе бронебойными снарядами и на 6 % выше, чем при стрельбе осколочными снарядами. За время стрельб было отмечено 16 отказов полуавтоматики, в том числе 3 при осколочных снарядах и 13 при бронебойных. Часть отказов произошла из-за качества гильз. После 281-го выстрела сломался винт инерционного тела полуавтоматики. В целом работа полуавтоматики признана удовлетворительной.

В ходе полигонных испытаний система прошла 2074 км. Скорость возки по булыжнику 30—35 км/ч, по шоссе 50—60 км/ч, по пересечённой местности (без передка) 15—30 км/ч. При возке система была устойчива.

В начале 1938 года были проведены войсковые испытания трёх 45-мм пушек 53-К (№ 1, 2 и 4 опытной серии) с передками Я-3. В испытаниях участвовало 6 тягачей типа «Комсомолец». Во время войсковых испытаний сделано в среднем 450 выстрелов на ствол, при этом полуавтоматика работала безотказно. В ходе войсковых испытаний произведён пробег Москва — Харьков — Краснодар. После исправления мелких недостатков можно приступать к серийному производству пушки. 24 апреля 1938 года 53-К была принята на вооружение под названием 45-мм противотанковая пушка образца 1937 года. 6 июня 1938 года она была запущена на серийное производство. Выпуск осуществлялся на заводе № 8 в Калининграде, а после его эвакуации, в Свердловске. В 1942-43 годах 13275 пушек выпустил завод № 172. В ноябре 1941 к изготовлению пушек подключился завод № 235 в Воткинске, где по 1944 год было сдано 24 670 экземпляров.

Производство 45-мм пушек 53-К
1938 1939 1940 1941 1942 1943 1944 Всего
ок. 400* 4536 2480** 1329*** 19946 17225 200 ок. 46100

*из 3522 45-мм пушек

**производство остановлено. На 22 июня 1941 в РККА имелось 7247 пушек из примерно 7400 выпущенных. Из остальных, часть орудий была передана НКВД и НКВМФ, а так же поставлена на экспорт и потеряна в боевых действиях.

***выпуск возобновлен в сентябре.

Конструкция орудия

Маховики наводки пушки образца 1937 года

В отличие от предыдущих образцов орудий ПТО, клиновой затвор этой пушки снабжён механизмом полуавтоматики, в конструкции лафета введено подрессоривание колёсного хода, улучшены баллистические характеристики.

Отличия опытных орудий (образца 1937 года) от штатных (образца 1932 года):

  1. Полуавтоматика затвора работала как при бронебойном снаряде, так и при осколочном, а у образца 1932 года только при бронебойном. Это достигалось путём принудительного взвода пружин полуавтоматики в момент выстрела;
  2. Введён специальный кнопочный спуск от «колпачка», расположенного в центре штурвала подъёмного механизма;
  3. Введено подрессоривание кривошипно-пружинного типа, впервые осуществлённое в СССР в этой системе;
  4. Вместо деревянных колёс 45-мм пушки образца 1932 года поставлены автомобильные колёса по типу ГАЗ-А с губчатым каучуком. Колесо ЗИК-1 переделано из колеса автомобиля ГАЗ-А с мелкими изменениями в спицах;
  5. Верхний станок представлял собой клёпано-сварную конструкцию из листовой стали, а у ПТП образца 1932 года верхний станок был литой;
  6. Введён новый поворотный механизм;
  7. Нижний станок новой конструкции и сварной.

Организационно-штатная структура

Стрелковые соединения. 45-мм пушки образца 1937 года полагались по штату противотанковым взводам стрелковых батальонов Красной Армии (2 орудия), противотанковым батареям стрелковых полков (6 орудий) и противотанковым дивизионам стрелковых дивизий (12 или 18 орудий). Согласно штату 04/600 от 29.07.1941 оставшиеся целыми орудия оставили только на полковом уровне в истребительно-противотанковых батареях в количестве 6 штук, всего в СД таким образом было 18 единиц.

Артиллерия. Они же были на вооружении отдельных истребительно-противотанковых артиллерийских частей (полков, бригад и единственной за всю историю ВОВ 1-й истребительно-противотанковой дивизии, чьё формирование происходило в конце мая 1942 года в Москве на основании Постановления ГКО № 1607 от 16.04.1942, Директивы Зам. НКО № орг/2/784837 от 25.05.1942 в составе 1-й, 2-й, 4-й истребительных бригад по штату 04/277), с полками, в составе которых было 4—5 4-орудийных батарей. ИПТАБры состояли из 3 ИПТАП, но могли иметь и другие типы орудий.

Боевое применение

По состоянию на 22 июня 1941 года, на вооружении РККА находилось 16 621 штук 45-мм орудий[1].

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной — по нормали на 500 м она пробивала 43-мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй. Длина ствола орудия составляла 46 клб. Последующие, модернизированные, орудия калибра 45 мм имели большую длину.

Бронебойные снаряды некоторых партий, выпущенные с нарушением технологии производства в период до августа 1941 года не соответствовали характеристикам (при столкновении с преградой из броневой стали раскалывались примерно в 50 % процентах случаев), однако в августе 1941 года проблема была решена — в производственный процесс были внесены технические изменения (введены локализаторы)[1].

Пушка в Пароле Экспонат из артиллерийского музея (Санкт-Петербург)

Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции кинжального огня в 100 м — броню 88 мм. Однако для более эффективного поражения бронецелей настоятельно требовалось более мощное орудие, которым стала 45-мм пушка М-42, разработанная и принятая на вооружение в 1942 году.

Орудие имело и противопехотные возможности — оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве даёт 100 осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5—7 м. Картечные пули при стрельбе образуют поражающий сектор по фронту на ширину до 60 м и в глубину до 400 м. Также к орудию полагались дымовые и бронебойно-химические снаряды. Последние предназначались для отравления экипажей танков и гарнизонов ДОТов, они содержали 16 граммов состава, который в результате химической реакции превращался в сильнодействующий яд — синильную кислоту HCN.

Недостаточная бронепробиваемость орудия (особенно в 1942 году, когда танки типов Pz Kpfw I и Pz Kpfw II вместе с ранними слабобронированными модификациями Pz Kpfw III и Pz Kpfw IV практически исчезли с поля боя) вместе с неопытностью артиллеристов иной раз приводили к очень тяжёлым потерям. Однако в руках опытных и тактически умелых командиров это орудие представляло серьёзную угрозу для вражеской бронетехники. Положительными его качествами были высокая мобильность и лёгкость маскировки. Благодаря этому 45-мм пушки образца 1937 года использовались даже партизанскими отрядами.

Характеристики и свойства боеприпасов

  • Номенклатура боеприпасов :
    • бронебойный 53-Б-240
    • бронебойно-трассирующий 53-БР-240
    • бронебойно-трассирующий 53-БР-240СП (сплошной)
    • бронебойно-трассирующий подкалиберный 53-БР-240П
    • осколочный 53-О-240 (стальной)
    • осколочный 53-О-240А (сталистого чугуна)
    • картечь 53-Щ-240
    • дымовой 53-Д-240
    • бронебойно-химический
  • Бронепробиваемость, мм

Бронебойным снарядом БР-240

  • Начальная скорость снаряда 750-770 м/с. Масса снаряда 1,43 кг.
  • угол встречи 90° от касательной плоскости к броне (по нормали)
    • на дистанции 100 м: 82 мм
  • угол встречи 60° от касательной плоскости к броне
    • на дистанции 500 м: 40 мм
    • на дистанции 1000 м: 28 мм

Подкалиберным снарядом БР-240П

  • Начальная скорость снаряда 1070 м/с. Масса снаряда 0,85 кг.
  • угол встречи 90° от касательной плоскости к броне (по нормали)
    • на дистанции 350 м: 82 мм
    • на дистанции 500 м: 62 мм

Сохранившиеся экземпляры

Стрельба из 45-мм пушки на стрелковой площадке ИКК «Линия Сталина»

До наших дней дошло немало 45-мм пушек, большей частью находящихся в музеях. Некоторые принимают участие в почётных мероприятиях.

Одно орудие установлено в сквере на площади Крестьянской заставы, в честь ознаменования 65-й годовщины Битвы под Москвой. Пушка была найдена в ходе поисковых работ на местах боевых действий Московского ополчения под Москвой, военно-патриотическим объединением «Столица», при содействии Военно-Мемориального управления МО РФ.

Экземпляр 45-мм противотанковой пушки 53-К можно увидеть в Музее отечественной военной истории в деревне Падиково Московской области, где он представлен среди других советских артиллерийских орудий.

Несколько экземпляров орудия представлены в экспозиции Музейного комплекса УГМК (г. Верхняя Пышма, Свердловская область)[2].

Несколько экземпляров в рабочем состоянии есть и в историко-культурном комплексе «Линия Сталина» в Белоруссии.

См. также

Примечания

  1. 1 2 А. Б. Мартиросян. 22 июня. Правда генералиссимуса. М., «Вече», 2005. с. 190—191
  2. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Источники

  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с., ISBN 985-433-469-4
  • Драбкин А. Я дрался с Панцерваффе. «Двойной оклад — тройная смерть!». — М.: Яуза, Эксмо, 2007. — 352 с., ISBN 978-5-699-20524-0

Ссылки

СССР 45-мм противотанковая пушка образца 1937 года | Коллекция Littlefield 2014

Вес: 0,62 тонны 560 кг)

Длина: 4,02 м (13 футов 2 дюйма)

Длина ствола: 46 калибров

Высота: от -8 до + 25 градусов

Максимальная дальность: 4 374 ярда (4000 м)

Эффективная дальность: 930 ярдов (850 м)

Начальная скорость пули: 2493 кадра в секунду (760 м / с)

1,69 дюйма на 546 ярдах при 90 ° градусов

1,26 дюйма на расстоянии 1093 ярда при 90 градусах

1,57 дюйма на расстоянии 546 ярдов при 60 градусах

1.10 ”на расстоянии 1093 ярда при 60 градусах

В начале 1930-х годов в СССР началась массовая торговля оружием. Они покупали танки и двигатели в Великобритании, самолеты и танки в США, а пушки — в Германии. Одно из орудий, которое было закуплено, стало прототипом 37-мм пушки Pak 35/36. Советским военным он понравился, и они купили лицензию на серийное производство. Советское обозначение — 37-мм обр. 1930.

В 1931 году было принято решение улучшить бронепробиваемость орудия за счет увеличения калибра.Был спроектирован новый 45-миллиметровый ствол и установлен поверх существующей. Причиной выбора для орудия необычного до того калибра был большой избыток 47-мм патронов, оставшихся от царского флота, эти патроны были переработаны в патроны для 45-мм орудия. Новое орудие оказалось настолько удачным, что стало основным танковым, противотанковым и военно-морским зенитным орудием СССР. Новой противотанковой пушкой стала 45-мм пушка образца 1932 года. Немцы постоянно совершенствовали свою пушку Pak 35/36, и в 1937 году СССР закупил информацию об обновленной установке.Новое модернизированное 45-мм орудие было принято в производство как образец 1937 года.

45-мм орудие образца 1937 года стало основным противотанковым орудием Советской армии. На бумаге ружье имело хорошую бронепробиваемость, но из-за проблем с контролем качества боеприпасы имели плохие характеристики в реальной жизни. К середине 1942 года вопросы контроля качества были в основном решены, но невозможность пробить броню немецких танков основным танком и противотанковой пушкой Советской армии сыграла свою роль в советских поражениях 1941 года.

Было произведено 37 354 орудия до прекращения производства в 1943 году в пользу более длинноствольного 45-мм орудия образца 1942 года. У пушки образца 1942 ствол увеличен на 22 калибра до 68 калибра, что увеличивает бронепробиваемость на 50 процентов. Пистолет находился в производстве до 1945 года, всего их было выпущено 10 843 экземпляра. Несмотря на то, что оно было бесполезно против более новых немецких танков, оно оставалось основным противотанковым орудием Красной Армии до конца войны.

Стоимость перевозки на склад: 660 долларов США

Советские 45-мм противотанковые орудия

Из всех советских орудий, произведенных в годы войны, «сорокопятка» (сорок пятерка) не была самой большой и сильной, но она сохраняет особое место в истории.Советский Союз производил множество орудий калибра 45 мм, и они использовались на протяжении всей войны. Каждое оружие было усовершенствовано и имело другое название, но все они были известны в просторечии как «сорокопятка».

Первой такой пушкой стала 45-мм противотанковая пушка образца 1932 года (19-К). Используя компоненты лицензированной 37-мм пушки Rheinmetall-Borsig и новый 45-миллиметровый ствол, родилась новая противотанковая пушка. Устанавливалась на танки под названием 45-мм танковая пушка образца 1932 года (20-К).Различные модернизации этого орудия, в том числе прототип с магазинным питанием, продолжались до 1937 года.

К концу 1937 года модель 1932 года вытеснила 45-мм противотанковая пушка образца 1937 года (индекс 53-К). Новое орудие имело лучшую баллистику, большую скорострельность и надежность. Новые колеса также были из металла, а не из дерева (модель 1932 года также получила металлические колеса в 1937 году).

Модернизации подверглись и танковые орудия. 45-мм танковая пушка образца 1938 года имела некоторые новые особенности по сравнению с ее буксируемым собратом, наиболее интересным из которых был стабилизированный прицел TOS, позволяющий вести точный огонь во время движения танка.

СССР встретил Вторую мировую войну с большим количеством 45-мм орудий образца 1937 года. В то время как их было более чем достаточно против лобовой части устаревших легких танков, лобовая броня более новых моделей доставляла им проблемы. Снаряды APCR несколько решили эту проблему, но вольфрам был дорогим, и в 1942 году орудие было модернизировано до 45-мм орудия образца 1942 года (М-42). Помимо более длинного ствола, орудие получило более толстый щит, чтобы защитить экипаж от бронебойных пуль. СССР прекратил производство пушки в 1945 году, но она использовалась в Финляндии как противотанковая пушка до 1966 года и полностью снята с вооружения только в 1986 году.

Для 45-мм пушки был разработан ряд снарядов. Осколочно-фугасный снаряд произвел 100 осколков с радиусом поражения 10 метров. Возможности бронепробиваемости бронебойно-трассирующего снаряда будут рассмотрены далее в статье. Также был бронебойно-трассирующий снаряд, который воспламенил бензин с вероятностью 100%, керосин с вероятностью 80% и дизельное топливо с вероятностью 60%. И, наконец, был выстрел из виноградной дроби, который распространил 150 пуль по конусу 9 градусов.

А теперь тесты! Смахнем с себя старый добрый «Отчет о стрельбе немецких танков бронебойными и фугасными снарядами из танковых орудий» (КАМД РФ 38-11355-832).Я также добавлю тактические схемы, разработанные НИИ-48 в их отчете: «Тема 2ВВ-2. Исследование брони танков немецкой армии» (КАМД РФ 38-11355-778). Отчет содержит следующие данные по стрельбе по броневым листам под разными углами, которые использовались для построения тактических схем.

  • 30 мм:
    • 0 градусов: 20% шанс на 1600 метров, 80% шанс на 1400 метров.
    • 25 градусов: шанс 20% на 1100 метрах, шанс 80% на 1000 метров.
    • 35 градусов: шанс 20% на 1000 метров, шанс 80% на 900 метров.
    • 45 градусов: шанс 20% на 500 м, шанс 80% на 250 м.
    • 55 градусов и выше: вероятность 20% на 50 метрах.
  • 40 мм
    • 30 градусов: шанс 20% на 600 м, шанс 80% на 50 м.
  • 20 + 20 мм
    • 0 градусов: шанс 20% на 650 м, шанс 80% на 150 м.

Во-первых, у нас есть Pz 38 (t), противостоящий 45-мм пушке образца 1934 года (слегка модернизированная модель 1932 года).

100 метров, выстрел в 50 мм. Снаряд пробивает. Входной диаметр: 49 мм. Выходной диаметр: 55 мм.
200 метров. Один выстрел пробивает. Один выстрел — нет, оставив на втором бронелисте вмятину глубиной 20 мм. Третий выстрел снова проникает.
400 метров. Пробит первый броневой лист, второй — нет.
800 метров. Незначительные повреждения первой броневой пластины. При прицеливании чуть выше, в броню башни под орудием, снаряд пробивает. Кольцо башни разрушено.
На расстоянии 1000 м орудие пробивает борт башни. На 800 метрах он снова проникает, оставляя отверстие шириной 80 мм на входе, шириной 100 мм на выходе, а также три трещины длиной 300 мм и вмятину с другой стороны башни с сколом с другой стороны. боковая сторона.
Еще один выстрел с 800 метров рикошетом. Следующий проделывает дыру в борту корпуса. Входной диаметр: 100 мм. Выходной диаметр: 150 мм.
Разделительный выстрел с расстояния 1000 метров пробивает правую часть корпуса.

Выводы: «45-мм снаряд AP-T пробивает лобовую броню толщиной 50 мм с расстояния 200 метров. Боковая броня толщиной 30 мм может быть пробита снарядом AP-T с расстояния 1000 метров».

Отчет НИИ-48 рассчитывает более точные значения расстояний. Борта турельной платформы пробиваются на 1070 метров. Борт башни пробивает на расстоянии 970 метров.

Тактическая схема Pz 38 (t). Слева изображена пушка калибра 45 мм.


Следующая жертва 45-мм орудия — StuG.Ружье модели 1942 года.

Два выстрела спереди, с 50 метров и 100 метров. Оба не пробиваются, оставляя 20-миллиметровые вмятины. Борт корпуса дважды пробит с расстояния 850 метров.

Заключение: «45-мм бронебойный снаряд, выпущенный из противотанкового орудия образца 1942 года, не может пробить лобовую броню на любом расстоянии. Боковую броню толщиной 30 мм можно пробить с расстояния 850 метров».

По расчетам НИИ-48, 45-мм пушка может пробить борт StuG с 1070 метров, а сзади с 750 метров.

Тактическая схема StuG III. Слева изображена пушка калибра 45 мм.


На очереди снова модель 1934 года против Pz.Kpfw.III. Два выстрела с 50 метров отрывают первый 30-миллиметровый экран в передней части танка.
Следующий выстрел попадает в правый люк башни справа. Снаряд пробивает башню, отрывает люк и оставляет в башне 200-миллиметровую трещину. Выстрел в корму башни с 800 метров пробивает. Выстрел с 900 метров в передней части башни пробивает и заклинивает башню.Стрельба по другому люку с 900 метров отрывает 6 болтов, 4 из которых летят внутрь танка. Два выстрела в правом борту корпуса с расстояния 900 метров пробивают пробитие (один — 75 мм на входе и 120 мм на выходе) и пробивают трещину в платформе башни. При рикошете с дистанции 900 метров в правом борту башни образовалась трещина длиной 200 мм. Еще один выстрел в правую сторону приводит к пробитию, а также трещине 80 мм. Разделительный выстрел вправо приводит к проникновению с выходным диаметром 80 мм и выкрашиванию.

Выводы: «45-миллиметровый снаряд не пробивает 60-миллиметровую лобовую броню на любом расстоянии. Он может пробить 30-миллиметровую броню башни с 800 метров. Боковая броня толщиной 30 мм может быть пробита с 900-1000 метров».

Расчеты НИИ-48: Пробить нижнюю лобовую плиту можно с расстояния 200 метров. Борт может быть пробит на 1070 метров. Борт башни пробивается на 640 метров. Кормовая часть башни может быть пробита с расстояния 860 метров.

Тактическая схема Pz.Kpfw.III.Слева изображена пушка калибра 45 мм.


Довольно неплохой результат, упорные попадания в лоб приводят к подбиванию танка с дистанции до 800 метров! Лучше, чем расчеты НИИ-48, поскольку снаряды могут пробивать броню, которая теоретически была непробиваемой. Давайте посмотрим, что можно сделать против Pz.Kpfw.IV с той же пушкой образца 1934 года.

На 50 метрах броня пробита. На 100 метрах три выстрела оставляют только вмятины и трещины на тыльной стороне.
40-миллиметровая бортовая броня пробивается с 400 метров.Следующий выстрел «прорезал путь длиной 200 мм через 20-миллиметровую горизонтальную пластину турельной платформы и пробил правый борт башни».
На расстоянии 600 метров 45-мм пушка может пробить только первый 20-мм броневой экран, но не второй. Однако после 5 кадров экран отваливается, как и ленивец. С 800 метров результаты такие же: пробитие только первого экрана. ОФ с 200 метров неэффективен.

Выводы: «45-мм бронебойный снаряд при выстреле из противотанкового орудия образца 1934 года пробивает лобовую броню толщиной 50 мм на расстоянии 50 метров.Боковая броня пробивается на 400 метров. Неэкранированные борта моторного отсека, кормы и башни могут быть пробиты на любой эффективной боевой дистанции ».

Расчеты НИИ-48 несколько пессимистичны:« Лобовые части танка не пробиваются 45-мм снарядами. «Расстояние, указанное для экранированных борта, составляет 310 метров, борта турельной платформы проходимы с 1070 метров, корма корпуса с 940 метров. Расчеты совпадают: незащищенные части танка могут быть пробиты на любом расстоянии и под любым углом. .

Тактическая схема Pz.Kpfw.IV. Слева изображена пушка калибра 45 мм.


«Исследование брони танков немецкой армии» также содержит данные испытаний танков, которых не было в предыдущем отчете.

Корпус Pz II Ausf B пробивается спереди с 580 метров или с 680 метров при стрельбе по башне или башенной платформе. Пробить тыл можно с 1070 метров. В другие части можно проникнуть с любого расстояния.


Тактическая схема Pz.Kpfw.II Ausf B.Орудие 45 мм показано сплошной линией.


Удивительно, но и 45-мм пушка испытывалась … против Т-34.

Тактическая схема Т-34.

На этой диаграмме показано «возможное проникновение» (вероятность 20%). Даже в этом случае 45-мм орудие может пробивать корпус на дистанции 100 метров и борт — на 300 метров. Это намного лучший результат, чем у любого из перечисленных выше танков.


Советская 45-мм пушка

Советская 45-мм пушка

Советский 45-мм противотанковая пушка

ICM
Кат.: Комплект серии 39/45 № 35021
Масштаб: 1/35
Медиа: Стирол для инъекций
Тип обзора: в коробке
Рейтинг: Высоко Рекомендуемая

Отзыв от Cookie Сьюэлл

Состав: 75 частей стирола оливкового цвета
Цена: около 5 долларов США
Преимущества: Первый комплект этого пистолета от любого производителя; точный и множество возможностей
Недостатки: Не немец
Рекомендация: Для всех любителей артиллерии и диорамистов предпочитая Восточный фронт


Когда русские решили модернизировать свои 45-мм противотанковые орудия образца 1932 г. орудие — которое также было стандартным танковым орудием — они внесли небольшие улучшения орудие, и продолжали использовать лафет Rheinmetall, который использовался немцами с собственными 3.7-мм орудия ПАК 36. Пистолет имел неплохие характеристики, но даже в 1941 г. Советы к своему ужасу обнаружили, что 45-й не может адекватно управлять Pzkw. III и Pzkw. IV танки. В результате появился новый ствол и «подкалиберный» боеприпас. были быстро созданы, что значительно улучшило его возможности проникновения. Это оружие поступил на вооружение как Model 1942, но был быстро заменен на производство Улучшенная пушка ЗИС-2 в 1943 году.


Теперь, когда набор ICM становится общедоступным на Западе, это очень хорошее усилие и включает в себя все основные варианты оригинального оружия.В комплект входит короткий ствол модели 1938 года и гораздо более длинный ствол модели 1942 года. Он также предлагает выбор между ранними проволочными колесами и более поздними автомобильными заводскими колесами ЗИС, которые были стандартизированы Красной Армией в целях ускорения производства и повышения мобильности. В в комплект также входят два деревянных ящика для боеприпасов и всего 24 патрона — шесть HE-FRAG, шесть AP, шесть AP («наконечник стрелы») и шесть пустых гильз.

Строительство очень простое.Каретка сильно зависит от комплекта. 3,7-сантиметрового «дверного молотка» Tamiya, но то же самое было и с лафетом оригинального орудия. В щит относительно миниатюрный, но учтите, что с одной стороны у него нет петли, а есть глубокая. с другой! Проволочные спицы — одни из лучших, которые я видел в пластике, и не действительно нужно заменить. Колеса ЗИС кажутся копиями итальянских из орудия ЗИС-3, но без детальной проработки с указанием на них заводских данных.

В целом, это хороший маленький комплект, который предоставляет моделистам то, что, возможно, наиболее производимое оружие первых лет войны.


Обзор Cookie Sewell, июнь 1998 г.

Посетите Track-Link, чтобы получить лучшее Моделирование брони.
Страница создана 24 июня 1998 г.
Последнее обновление 22 июля 2003 г.

Вернуться на главную страницу HyperScale

Вернуться на страницу отзывов

M-42 45 мм — Steel Division Wiki

M-42 45 мм

Противотанковое ружье

14
9014 9018 9018
9014 9014 9018 9014 35
Тип Противотанковый

1x пушка М-42 (45 мм)

Скорострельность : 12 выстр / мин
Ход : 9 ° / с
Проникновение : 100 мм
Урон : 1
Подавление : 93
Взрыв : 26
Точность : 40%
Диапазон : 2000 м
Проникновение : 75 мм
Урон : 5
Подавление : 72
Взрыв : 26
Точность : 35%
Диапазон : 2000 м
Боеприпасы 4/46 (APCR / AP)
9018 903
Броня
143 9014 9014 9014 9014
Скорость 11 км / ч
Stealth Good
Оптика Good

М-42 45мм — советское противотанковое подразделение Steel Division II .

М-42 разработан заводом № 172 в Мотовилихе как модернизация 45-мм противотанковой пушки М1937 (53-К). Орудие получило более длинный ствол, снаряды с более мощными патронами и более толстый щит (7 мм вместо 4,5 мм), но шарнирной конструкции с уменьшенным профилем, требующим от экипажа стоять на коленях при обслуживании оружия. Также были внесены некоторые незначительные изменения для ускорения производства.

Эти орудия использовались с 1942 года до конца Второй мировой войны.В 1943 году из-за недостаточных противотанковых возможностей против новых немецких танков, таких как Tiger, Panther и Panzer IV Ausf H, М-42 был частично заменен в массовом производстве более мощной 57-мм противотанковой пушкой ЗиС-2. Однако M-42 оставался в производстве, поскольку он был достаточно эффективным против более легких машин и мог пробивать бортовую броню Panther и Panzer IV Ausf H.

Подв. Группа Выборг

Щелкните здесь, чтобы добавить стратегию!

1/72 Советское 45-мм противотанковое орудие

1/72 Советское 45-мм противотанковое орудие
