МОСКВА, 17 ноя — РИА Новости, Андрей Коц. Точные, дальнобойные, мощные — ракеты «Калибр» по праву считаются «длинной рукой» Вооруженных сил. Их громкий дебют состоялся 7 октября 2015-го, когда ракетные корабли «Дагестан», «Град Свияжск», «Великий Устюг» и «Углич» дали массированный залп по объектам террористов в Сирии. С тех пор военные применяли «Калибры» более десяти раз — и всегда с успехом. О том, как действует главное крылатое оружие России, — в материале РИА Новости.

Ракетная династия

Семейство «Калибр» объединяет сразу несколько видов ракет. Во-первых, это противокорабельные ЗМ-54К/ЗМ-54Т с проникающей боевой частью фугасного действия. Во-вторых — ЗМ-14К/ЗМ-14Т, предназначенные для ударов по наземным целям и также оснащенные фугасными боеголовками. Ими, кстати, и били по боевикам в Сирии. В-третьих, это ракето-торпеды 91Р1 и 91РТ2, цель которых — подводные лодки вероятного противника. Все модели унифицированы по габаритам и умещаются в ячейки универсальных корабельных стрельбовых комплексов ЗС14. Варианты для подводных лодок «Калибр-ПЛ» заряжаются в 533-миллиметровые торпедные аппараты.

Существуют и крылатые ракеты воздушного базирования «Калибр-А», стартующие с самолетов тактической и стратегической авиации. Кроме того, крылатыми ракетами определенных модификаций могут, предположительно, вести огонь оперативно-тактические комплексы «Искандер».

Но основные носители «Калибров» — это, конечно, корабли и подводные лодки: фрегаты проекта 22350 и 11356, корветы проекта 20385, малые ракетные корабли проектов 21631 и 22800, патрульные корабли проекта 22160, подводные лодки проектов 885 «Ясень», 636 «Варшавянка», 677 «Лада», 971 «Щука-Б» и 877 «Палтус». Заявленная дальность полета «Калибра» морского базирования — около 1400 километров.

Сложный маршрут

Принцип действия всех крылатых ракет примерно схож, и «Калибры» — не исключение. Предстартовая подготовка начинается с ввода полетного задания. Его формирование — отдельный, достаточно сложный процесс. Этим централизованно занимаются специальные подразделения в структуре Вооруженных сил. По сути, такое задание представляет собой алгоритм движения ракеты по заданному курсу. Иными словами — электронный маршрут, в который включены высоты, курсы, контрольные точки и ориентиры. Туда же добавляются характеристики цели, которую должна поразить ракета.

21 октября 2019, 17:11

Минобороны опровергло информацию о сбое при запуске ракет «Калибр»

После ввода полетного задания проверяется система встроенного контроля готовности ракеты. На этом этапе идет поиск заводского брака или дефектов, способных разрушить изделие. Затем следует сигнал «Пуск», срабатывает стартовый ускоритель, характеристики которого могут быть разными в зависимости от типа крылатой ракеты и ее носителя — подводной лодки, корабля или самолета. Вслед за этим запускается маршевый двигатель. Как правило, это малоресурсная турбореактивная силовая установка. Топливо — жидкое, на основе керосина. Ракета сама определяет свою высоту по радио- или барометрическому высотомеру.

Как правило, путь «Калибра» — это не прямая, прочерченная по карте из точки А в точку Б. Его изгибы зависят от рельефа подстилающей поверхности, наличия на маршруте вражеских средств ПВО и радиоэлектронной разведки, а также множества других параметров. Высота полета тоже разная. На нее влияют складки местности, промышленные и жилые застройки. Считается, что чем ниже летит ракета, тем сложнее ее обнаружить.

Район цели

«Крылатые ракеты — это оружие оперативного и оперативно-стратегического назначения, — рассказывает РИА Новости главный редактор журнала «Арсенал Отечества» Виктор Мураховский. — Они особенно хороши, если у противника нет многослойной системы ПВО. Приведу два недавних примера эффективной и неэффективной работы этого оружия. Первый – удар по объектам на территории Саудовской Аравии. Притом что били ракетами, весьма примитивными по сравнению с российскими или американскими, ущерб от атаки оценивался в миллиарды долларов. Второй случай — пуск американцами и их союзниками около сотни крылатых ракет по объектам в Сирии. Вот там сирийская ПВО показала себя во всей красе и сбила почти все».

Во время полета ракета проходит все заложенные в траекторию контрольные точки. На каждой определяет свое местоположение и сравнивает его с полетным заданием. Методы могут применяться самые разные: например, экстремально-корреляционный — по карте высот окружающей местности. При необходимости на этом этапе в маршрут вводятся корректировки. Возможно также использование спутниковых навигационных систем, но это не основной метод коррекции, поскольку спутники в военное время противник может просто уничтожить.

Когда «Калибр» выходит в район цели, он еще раз уточняет свои координаты экстремально-корреляционным методом или по оптическому изображению местности. В последнее время активно используют электронные системы наведения, когда по заранее введенным в полетное задание изображениям цели происходит сравнение реальной картинки с той, что заложена в память ракеты. В этом случае отклонение при попадании минимально.

15 ноября 2019, 02:01

Украинский адмирал пожаловался на российские «Калибры» в Черном море

В России сейчас, кстати, активно создается электронная база изображений возможных целей. Этим занимается одно из подразделений Минобороны. Такой подход заметно ускоряет ввод полетных заданий по целям в любой точке земного шара. И когда ракета окончательно «увидит» цель — она сама нанесет по ней удар.

Крылатая ракета «Калибр» (3М54/3М14). ТТХ, характеристики, видео

До 7 октября о существовании крылатых ракет «Калибр» знали немногие: помимо разработчиков и военных специалистов, занимающихся эксплуатацией, довольно узкий круг экспертов и представителей «Рособоронэкспорта». Однако к вечеру того дня после сокрушительно точного удара «Калибрами» по объектам «ИГ» кораблями Каспийской военной флотилии всё изменилось. О грозном российском чудо-оружии с придыханием заговорил весь мир.

От идеи до воплощения

К полутора тысячам километров, преодолёнными «Калибрами» на пути к сирийским базам террористов, стоит добавить более 30 предшествующих лет. Тогда, в далёком 1983 году специалисты ОКБ «Новатор» под руководством генерального конструктора Льва Вениаминовича Люльева приступили к разработке противокорабельной ракеты «Альфа». Прообраз «Калибра» — крылатая ракета «Альфа»

В дальнейшем «Альфа» стала своеобразной «матрёшкой», из которой в разное время на свет появились противокорабельная ракета 3М54, крылатая ракета «Гранат» и её продолжение — универсальная система «Калибр», оснащённая КР 3М14, а также противолодочной 91 Р1 (РТ2).

Уникальная – значит универсальная

К чести создателей ракета «Калибр» получилась универсальной. В результате было создано 4 разновидности – для субмарин, надводных кораблей, авиации и береговых частей. Испытания «подводного» варианта завершились более 10 лет назад. Следующим воплощением крылатой ракеты «Калибр» стал ракетный комплекс «Club-K».

По признанию многих западных военных экспертов, его появление стало для них, мягко говоря, неприятным сюрпризом. Дело в том, что столь грозное оружие было «упаковано» в стандартные 20 и 40-фунтовые морские (они же железнодорожные и автомобильные) контейнеры. А это означало, что в случае войны для кораблей противника встреча с неприметным «контейнеровозом» может стать фатальной.

На море и на земле

Условно все «Калибры» можно разделить на две группы. Объектом для первой группы стали надводные, а для второй наземные объекты.

Первая группа имеет обозначение 3М-54К. Это штатные ракеты с боеголовкой, обладающей проникающим эффектом. В данную группу входят ещё три подгруппы ракет — для стрельбы на полигонах (обозначение КЭК), для стендовых тренировок (ТЭУД, КЭУС, КЭРМ и т.д.) и учебные ракеты для отработки погрузки и разгрузки (КЭГВМ, ТЭГВМ).

«Калибры», работающие по «земле», обозначаются 3М-14К (Т). Ракета 3М14 — штатное изделие, также запускаемое из транспортно-пускового контейнера. Как и у изделий морского класса здесь предусмотрены все вышеупомянутые вспомогательные подгруппы ракет.

Стоит упомянуть об изделиях, в названии которых встречается буква «Э». Речь идёт об экспортной модификации, которую можно встретить на всевозможных международных выставках вооружений. От штатных «Калибров» Российской Армии они отличаются гораздо меньшей дальностью стрельбы, не превышающей 300 км.

Характеристики

Когда заходит речь об универсальности ракет «Калибр», имеются ввиду несколько параметров. Все модификации – трёхступенчатые, твердотопливные, все имеют одинаковый диаметр – 533 мм (мировой стандарт), что позволяет запускать их с помощью универсального цилиндрического стартового модуля, который устанавливается на соответствующих носителях.

Так, например, для надводного корабля предусмотрены 2 варианта – под палубой и на палубе. В первом случае это будет вертикальная пусковая установка, а во втором – под некоторым углом к горизонту. Подводные лодки могут производить пуск со своих торпедных аппаратов.

У всех типов боевых «Калибров» (3М-54Э, 3М-54Э1 и 3М-14Э) одинаковая скорость – от 0,8М на марше до 2,9М при подлёте к цели, траектория полёта и система наведения. Есть небольшие отличия в стартовой массе, весе боеголовки и дальности полёта.

Характеристики ракет 3М-54, 3М-541 и 3М-14 являются секретной информацией и их нет в открытом доступе. По некоторым данным дальность ракеты 3М-14 составляет 2600 километров.

Свои преимущества ракетная система «Калибр» с блеском продемонстрировала при нанесении удара по объектам военной инфраструктуры «ИГ» в Сирии. В операции принимал участие ракетный корабль «Дагестан».

3М14 «Калибр» — Испытатели

В 1986 г ОКБ «Новатор» приступило к разработке глубокой модификации комплекса «Гранат» под обозначением С-14 «Калибр-ПЛ» с крылатой ракетой большой дальности 3М14 для нанесения высокоточных ударов по наземным объектам в береговой зоне противника. Основным отличием новой стратегической крылатой ракеты стала возможность применения не только ядерной БЧ, но и осколочно-фугасной или кассетной БЧ массой 450 кг. При разработке 3М14 за основу был взят аэродинамически выверенный планер 3М10, выполненный с применением новых конструкционных материалов, оснащённый модернизированным маршевым двигателем (ТРДД-50БМ) и системой управления на новой элементной базе, дополненной каналом спутниковой навигации. Для наведения используется ИНС, спутниковая НС и радиолокационная ГСН с оптической коррекцией. Обеспечивается профиль полета на высоте 20 м над морем и 50-150 м над сушей.

Ракеты 3М14 в различной конфигурации входят в состав:

  • ракетного комплекса «Калибр-ПЛ» для вооружения подводных лодок
  • ракетного комплекса «Калибр-НК» для вооружения надводных кораблей

Ракеты комплекса «Калибр-ПЛ» стартуют из штатных торпедных аппаратов подводной лодки калибра 533 мм с глубины 30-40 м, а комплекса «Калибр-НК» — из подпалубных унифицированных вертикальных ПУ 3C-14 или палубных наклонных ЗС-14П.


Первый пуск ракеты комплекса «Калибр-НК» состоялся с борта РК «Дагестан» (пр. 11661К) весной 2012 года. В рамках проводимых стратегических командно-штабных учений «КАВКАЗ-2012» в сентябре 2012 года «Дагестан» повторно провел пуск крылатой ракеты, поразив береговую цель. После стрельб комплекс окончательно был принят на вооружение ВМФ России.
МРК проекта 21631 также несут на вооружении РК «Калибр-НК» по 8 крылатых ракет.
Освоение «Калибра» подводниками началось с новейшей многоцелевой атомной подводной лодки К-560 «Северодвинск» проекта 885 «Ясень» разработки СПМБМ «Малахит» и постройки Севмаша. В 2013-2014 гг. с борта этой АПЛ было выполнено несколько стрельб крылатыми ракетами «Калибр-ПЛ» из надводного и подводного положений. Субмарина может нести до 32 таких ракет. Ими будут оснащаться еще шесть атомоходов этого типа.
На заводах «Звезда» и «Звездочка» проходят глубокую модернизацию несколько подводных лодок третьего поколения по проектам 949АМ и 971М. Они получат на вооружение комплекс «Калибр-ПЛ».
Субмарины проекта 949АМ, например, станут носителями 72 крылатых ракет «Калибр-ПЛ» и «Оникс».
7 октября 2015 года крылатые ракеты 3М14 комплекса «Калибр-НК» были успешно применены в ходе военной операции России в Сирии. Три МРК проекта 21631 Каспийской флотилии («Углич», «Град Свияжск» и «Великий Устюг») и сторожевой корабль проекта 11661 «Дагестан» выполнили 26 пусков ракет по 11 наземным целям, находящимся на удалении около 1500 км. Это стало первым боевым применением ракетного комплекса.

Тактико-технические характеристики
Длина со стартовым ускорителем, м: 8,09
Длина без стартового ускорителя, м: 7,2
Диаметр корпуса, м: 0,514
Диаметр стартовой капсулы, м: 0,533
Размах крыльев, м: 3,3
Стартовая масса, кг 1700
Масса БЧ, кг 450
Мощность ядерной БЧ, кт 100-200
Дальность пуска с фугасной БЧ, км: не менее 1500
Дальность пуска с ядерной БЧ, км: 2600
Высота полета, м
— у поверхности моря
— у поверхности земли
20
50 — 150
Скорость, м/с: 180 — 240

Источники информации:

  • Крылатая ракета 3М14 комплекса «Калибр» — наш «Томагавк» или второе пришествие «Граната»
  • Ракеты Калибр-НК приземлились в Сирии
  • Нестерпимый жар «Калибра» / «Национальная оборона», №9 2015 /

MilitaryRussia.

Ru — отечественная военная техника (после 1945г.)

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Комплекс П-700 «Гранит» 3К45, ракета 3М45 — SS-N-19 SHIPWRECK
Комплекс «Гранит-2» 3К45-2 / ОКР «Гранитит», ракета 3М45-2

Противокорабельная крылатая ракета. Разработка комплекса начата «НПО Машиностроения» (ОКБ-52) В.Н.Челомея (с 1984 г. генеральный конструктор — Г.А.Ефремов) в 1969 г. Главный конструктор — В.И.Патрушев (по 1977 г.), начиная с конца 1977 г. — В.А.Вишняков, начиная с 2003 г. после создания дирекции «НПО Машиностроения» по КР «Гранит» — А.А.Малинин (по 2010 г. как минимум), по состоянию на 2012-2013 г.г. главный конструктор по направлению — Константин Данилов (источник).

Разработка ракеты «Гранит» явилась продолжением работ по созданию ракеты подводного старта с дальностью 400-600 км и скоростью полета 3200-3600 км/ч типа П-500П (носитель — ПЛАРК пр. 688, проект). В связи с усилением ПВО авианосцев ВМС США истребителями F-14 с ракетами «Феникс» и многоканальной РЛС, для достижения гарантированного поражения предполагалось наносить удар группой ПКР не менее 20 шт. Согласно решению ВПК при Совмине СССР от 08 апреля 1966 г. в первом квартале 1967 г. ОКБ-52 должно было в рамках НИР «Гранит» (источник) представить аванпроект ПКР. Проработка аванпроекта показала, что ракета с заданными ТТХ будет иметь длину 13 м и РДТТ не сможет быть маршевым двигателем. Решением ВПК при СМ СССР от 21 октября 1968 г. внесены изменения ТТХ с сохранением требования вписаться в габариты ПУ ПКР «Малахит». Данные ТТХ легли в основу Постановления Совмина СССР №539-186 от 10 июля 1969 г. о проведении ОКР «Гранит» по созданию комплекса (источник), срок начала совместных испытаний комплекса назначался на второй квартал 1973 г.

ОКР «Гранит» предусматривала создание противокорабельной ракеты с автономным (без взаимодействия с носителем) выбором главной цели в ордере кораблей и универсальным стартом — надводным либо подводным. Эскизный проект выпущен в 1969 г. и утвержден в 1970 г. (?).

В 1972 г. в Североморске состоялся показ ракеты «Гранит» и космических спутников-разведчиков, создаваемых в интересах комплекса «Гранит», руководству СССР — генеральному секретарю ЦК КПСС Л.И.Брежневу и министру обороны маршалу А.А.Гречко (ист. — Пермский пороховой бастион).

Особая благодарность пользователю SHARK (http://militaryrussia.ru/forum) за помощь в подготовке материалов. Иногда в источниках ракета носил название П-50.


Успешный пуск ракеты 3М45 Гранит» с атомного ракетного крейсера пр.11442 «Пётр Великий» 19 сентября 2017 г. (кадр видео Министерства обороны России).
ДАННЫЕ НА 2020 г. (стандартное пополнение)

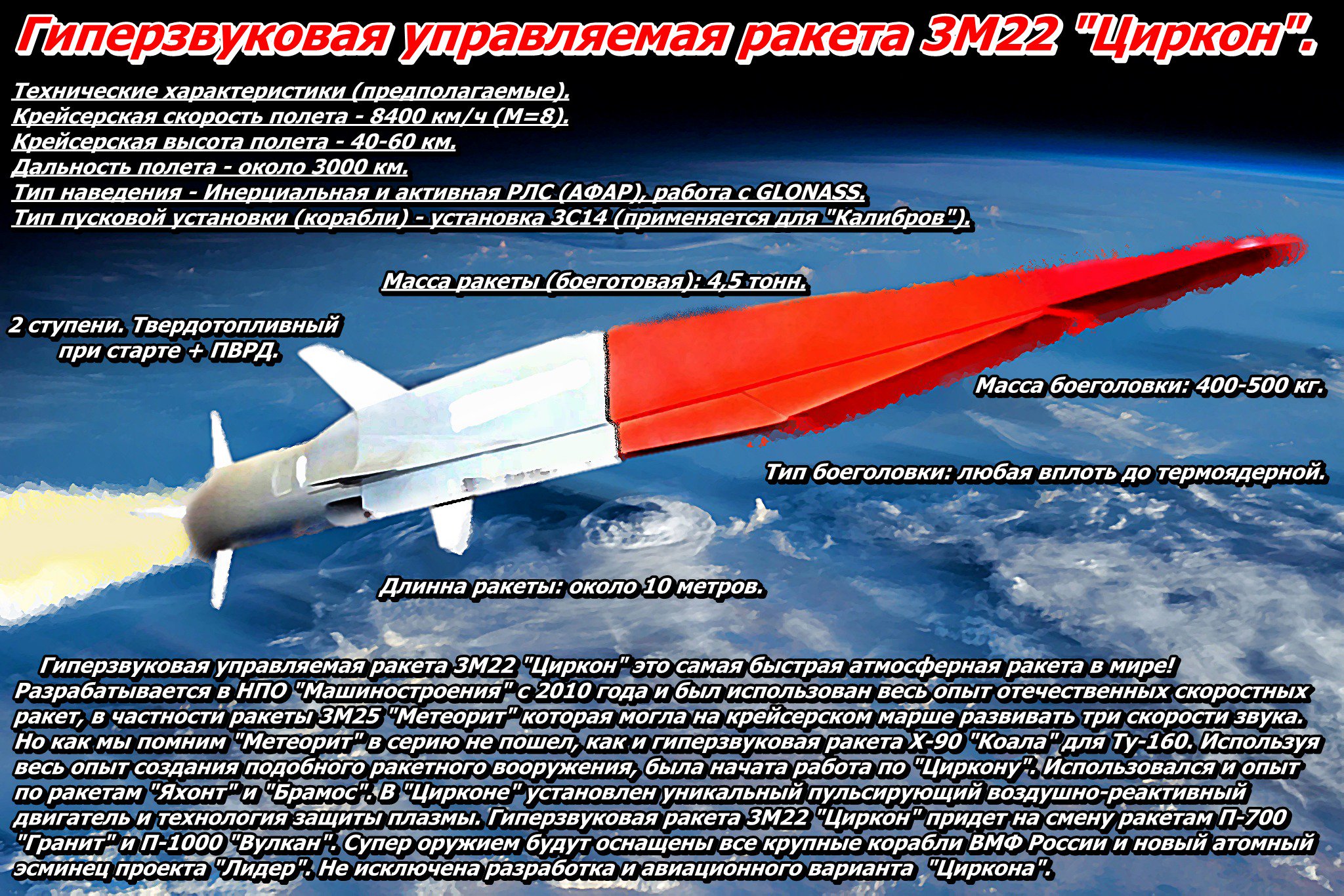

Комплекс 3К-22 «Циркон» / «Циркон-С», ракета 3М-22 — SS-NX-33

Межвидовой ракетный комплекс с гиперзвуковой ракетой / противокорабельная ракета оперативного назначения. По имеющейся информации, разработка комплекса ведется «НПО Машиностроения» (ист. — Годовой отчет, стр.15). Первые заявления о разработке комплекса в СМИ относятся к февралю 2011 г.  Существовало так же официально не подтвержденное предположение о том, что экспортным вариантом ракеты  «Циркон» является ПКР «BrahMos-II». До 2012 г. так же существовала гипотеза о том, что комплекс являеется преемником комплекса «Болид» разработки того же НПО Машиностроения».

В 2011 г. в НПО «Машиностроения» в составе дирекции 15-51 была организована группа ведущих конструкторов по теме 3М-22 с Сергеем Бунаковым, Денисом Витушкиным, Юрием Воротынцевым и Алексеем Найденовым (источник). В том же 2011 г. разработан эскизный проект комплекса «Циркон-С», и, соответственно, эскизные проекты подсистем комплекса. Часть разработок — «Циркон-С-АРК» и «Циркон-С-РВ» выполнялась структурным подразделением КТВР — УПКБ «Деталь» (источник). По состоянию на 2011 г. организация серийного производства ракет комплекса «Циркон» в ближайшие годы планируется на ПО «Стрела» (г. Оренбург, ист. — Годовой отчет, стр.15). Завершить создание ракетного комплекса планируется до 2020 г.

Согласно анализа информации по теме за вторую половину 2012 г. сделано предположение, что тема «Циркон» либо закрыта либо изменена. Фактических подтверждений этому предположению не было, но, есть вероятность того, что именно трудности с работами по теме по техническим причинам могли вызвать появление предложения Правительства по объединению МКБ «Радуга» с «НПО Машиностроения» для организации работ над гиперзвуковыми аппаратами.

25 мая 2013 г. СМИ сообщают (источник), что разработка комплекса продолжается по плану, но в течение 2012 г. была пауза вызванная техническими проблемами. Прямой связи с реорганизацией работ по гиперзвуку и ситуации с темой ОКР или НИР «Циркон» нет. «Сейчас у нас на рассмотрении находится концепция развития гиперзвуковых технологий, в которой вводится классификация ГЗЛА, приоритетность разработки различных технологий и материалов для ГЗЛА. Основным направлением первого этапа, естественно, взято развитие той системы, которая была у нас уже испытана. Остальные направления пока запланированы как экспериментальные с созданием демонстраторов. Но, существующий в них задел вполне соответствует мировому уровню. Не менее важным вопросом, чем создание технологий, материалов и демонстраторов, сейчас является разработка другой концепции – Концепции боевого применения гиперзвуковых систем вооружений. Необходимо ответить на вопрос – для чего нужны такие системы, как их необходимо применять, в каких формах и способах, каких целей планируется достичь в результате применения. И главный вопрос – в чём уникальность таких систем и какие задачи они могут решать, которые невозможно решить существующими системами вооружений.»

Данные носят предположительный характер и являются в лучшем случае прикидочными. Источники указаны. Идентификация ракеты 3М-22 — источник. Упоминание индекса 3К-22 — источник. Источник западного наименования SS-NX-33.


Пуск ракеты 3М-22 «Циркон» с фрегата «Адмирал Горшков» пр.22350, 06.10.2020 г. (кадр видео Министерства обороны РФ).

ДАННЫЕ НА 2013 г. (стандартное пополнение)
Комплекс П-800 / 3К55 «Оникс», ракета 3М55 / К-310 «Оникс» — SS-NX-26 / SS-N-26 STROBILE
Комплекс 3К55Э «Яхонт», ракета 3М55Э «Яхонт» — SS-N-26 STROBILE

Комплекс 3К55Э «Яшма» (экспортный вариант для ПЛ)
Комплекс «Яхонт-А» (авиационный)



Противокорабельная крылатая ракета / унифицированная противокорабельная крылатая ракета. Постановление СМ СССР о начале работ по разработке ракеты принято 05.06.1981 г. Эскизный проект разработан и принят НПО «Машиностроение» (ОКБ-52 В.Н.Челомея) 10.03.1982 г. Генеральный конструктор — Г.А.Ефремов, главный конструктор — В. А.Модестов (источник). С 1991 г. группу разработчиков ракеты возглавил главный конструктор направления Вадим Меркулов (источник). В 2011 г. организована группа ведущих конструкторов по теме 3М55 (с Сергеем Бунаковым, Денисом Витушкиным, Юрием Воротынцевым и Алексеем Найденовым).

Испытания ПКР предполагалось начать в 1987 г., но в 1987 г. провден лишь бросковый пуск ракеты 3М55 с МРК «Накат» пр.1234.7, после чего МРК принят на вооружение. В 1991 г. выпущена техническая документация, освоено производство, проведены наземные испытания ракет. В период с 1992 по 1998 г.г. вероятно проводились испытания подводного варианта ПКР «Оникс» на ПЛАРК К-452 пр.06704 (модернизированная ПЛАРК пр.670М), но по состоянию на 2000 г. испытания не завершены и ракета не принята на вооружение. В надводном варианте испытания проводились на МРК «Накат» пр.1234.7 (см.ниже), в 1996 г. комплекс принят в опытную эксплуатацию ВМФ России. В феврале 1998 г. подписано соглашение с Индией на совместное создание ракетного комплекса BrahMos.

После длительных перерывов, государственные испытания на МРК «Накат» пр.1234.7 завершены к концу 2002 г. и Постановлением правительства России от 23.09.2002 г. ПКР 3М55 «Оникс» была принята на вооружение ВМФ. Производство ракет ведется на ПО «Стрела» (г.Оренбург) c 1999 г. (источник). Отличается от других разработок ОКБ-52 выполнением принципа «выстрелил и забыл», «lo-hi-lo» профилем полета и универсальностью применения с любых стартовых платформ (вода, воздух, земля).

Ракета и комплекс «Оникс» предназначены для размещения на надводных (экспортный вариант «Яхонт») и подводных (экспортный вариант «Яшма») судах. Встречалось так же названия комплекса П-800 и П-100.

ДАННЫЕ НА 2015 г. (стандартное пополнение)
Комплекс П-1000 «Вулкан», ракета 3М70 — SS-N-12 mod.2 SANDBOX

Противокорабельная крылатая ракета. Разработка комплекса начата НПО «Машиностроения» (ранее — ОКБ-52) В.Н.Челомея (с 1984 г. генеральный конструктор — Г.А.Ефремов) по Постановлению СМ СССР от 17 мая 1979 г. Ракета представляет собой дальнейшее развитие ракеты комплекса П-500 с сохранением пускового оборудования и заметным увеличением дальности действия за счет использования нового стартового двигателя, увеличения объемов топлива маршевой ступени, снижения массы бронирования и других улучшений.

Первый испытательный пуск с наземного стенда СМ-49 в Неноксе — 3 декабря 1982 г. (10 ч 55 мин) — пуск неудачен — стартовый блок не отделился от ракеты, ракета развалилась на части и упала через 8 с полета. Второй пуск — 9 апреля 1983 г. — аналогичный результат на 9 секунде полета. В результате разбора неудачных испытаний установлено, что сбои произошли по вине системы управления ракеты. Третий пуск был успешным (вероятно, июнь 1983 г.). Испытания с ПЛАРК пр.675МКВ начаты 22 декабря 1983 г. Проведение совместных испытаний комплекса П-1000 и ПЛАРК пр. 675МКВ — 1985 г. первый пуск в рамках совместных испытаний — 2-х ракетный залп (обе ракеты поразили цель несмотря на сбой работы системы поддержания давления в приборном отсеке и ошибку оператора). Второй пуск в рамках совместных испытаний — 8 ноября 1985 г. — трехракетный залп, на одной ракете был отказ радиолокационного визира (РЛС), две другие ракеты порязили цели. В результате летно-конструкторских и совместных испытаний произведено 18 пусков ракет из которых 11 пусков признаны успешными. Испытания системы управления и контрольно-проверочной аппаратуры завершены в 1985 г. В декабре 1985 г. подписан Акт об окончании совместных испытаний с рекомендацией комплекса П-1000 «Вулкан» к принятию на вооружение с проведением контрольных испытаний в 1986 г. Для проведения контрольных испытаний выделено 8 ракет и планировалось провести 4-х ракетный залп и 4 одиночных пуска ракет с разными программами. Один из одиночный пусков (24 апреля 1986 г.) состоялся со стартовым двигателем ракеты комплекса П-500 по программе системы управления ракеты комплекса П-500. Пуск прошел успешно. 18 и 19 июня 1986 г. прошли два успешных пуска на проверку помехозащищенности ракет. Четырехракетный залп состоялся 4 июля 1986 г. (три ракеты оснащены телеметрическим оборудованием по причине того, что аппаратура на полигоне не могла принять информацию с 4-х ракет). Ракета, не оснащенная телеметрической системой, потеряла управление на подлете к цели, причина не установлена.

В 1986 г. создатели комплекса были удостоены Лененской премии СССР (источник). Комплекс «Вулкан» принят на вооружение 18 декабря 1987 г. Серийное производство ракет комплекса «Вулкан» велось ПО «Стрела» в г.Оренбург. Ракета производилась с 1985 г. по 1992 г.

ДАННЫЕ НА 2019 г. (стандартное пополнение)
Ракета «Калибр-М» (проект)



Крылатая ракета большой дальности морского базирования. Разработка модернизированного кварианта крылатой ракеты «Калибр» в стадии НИР ведется ОКБ «Новатор» (г.Екатеринбург) как минимум с 2018 г. (источник). Ракета разрабатывается с двумя вариатами боевого оснащения — ядерныпм и неядерным. Предназначена для поражения наземных целей. Создание ракеты включено в программу строительства вооружений 2018-2027 г.г. и, соответственно, должна поступить на вооружение до 2027 г.
ДАННЫЕ НА 2017 г. (стандартное пополнение)
Компекс 3К-51 «Бирюза», ракета П-900 / 3М-51 «Альфа» — SS-N-27A SIZZLER
Комплекс 3К-54П / П-10  «Бирюза-ПЛ», ракета 3М-54 / 3М-54Э1 / Club-S — SS-N-27B SIZZLER
Комплекс 3К-14 / С-14 «Калибр-ПЛ» / «Калибр-НК», ракета 3М-14Э / 3М-14 — SS-N-30 SIZZLER



Универсальный корабельный стрельбовой комплекс / ракетный комплекс с крылатыми ракетами. Крылатые ракеты комплекса разработаны ОКБ «Новатор» (г.Екатеринбург). Разработка противокорабельной крылатой ракеты 3М-51 «Альфа» с дополнительной боевой ступенью для пуска из торпедного аппарата подводных лодок начата ОКБ «Новатор» в рамках ОКР «Бирюза» на базе крылатой ракеты 3М-10 комплекса 3К10 «Гранат» в 1983 г. В 1993 г. макет ракеты 3М-51 «Альфа» был продемонстрирован на выставке вооружений в Абу-Даби (ОАЭ) и на авиасалоне МАКС-93 в Раменском.

После 1991 г. концепция комплекса была изменена — разработка была переориентирована на создание комплекса ракетного оружия для поставок на экспорт в качестве ракетной системы / комплекса «Club» с ракетами разных типов с вариантами базирования как для подводных лодок — Club-S (Submarine), так и для надводных кораблей — Club-N (NAVY). На базе ракеты 3М-51 с сохранением назначения и основных конструктивных особенностей создана противокорабельная ракета 3М-54. Ракета 3М-14Э разработана до 2004 г. на базе ракеты 3М-10 комплекса 3К10 «Гранат» .

Первый этап государственных испытаний комплекса «Калибр» и ракеты 3М-14 проведен ОКБ «Новатор» в 2009-2011 г.г. (концерн ПВО «Алмаз-Антей», ист. — Годовые отчеты 2009 г., 2010 г., 2011 г.). В 2011 г. начата подготовка к испытаниям комплекса «Калибр» с ракетой 3М-14 с ПЛА «Северодвинск» пр.885 (концерн ПВО «Алмаз-Антей», ист. — Годовой отчет 2011 г.).

В ВМФ России крылатые ракеты 3М-54 и 3М-14 используются в числе боевых средств ракетных комплексов «Калибр-НК» и «Калибр-ПЛ» наряду с ракетами других типов (91Р1, 91РТ2, «Оникс»).

Идентификация:
— 3М-51 «Альфа» — противокорабельная ракета со сверхзвуковой боевой ступенью для ВМФ СССР.
— 3М-54 / 3М-54Э — противокорабельная ракета со сверхзвуковой боевой ступенью, экспортный вариант — обычный и укороченный и вариант для ВМФ России.
— 3М-54Э1 — противокорабельная ракета с усиленной БЧ, но без сверхзвуковой боевой ступени, экспортный вариант.
— 3М-14Э — КР для стрельбы по наземным целям, укороченный экспортный вариант.
— 3М-14 — КРБД для стрельбы по наземным целям, полноценный вариант для ВМФ России.


Ракета типа 3М-14 комплекса «Калибр», публикация 09.11.2015 г. (коллаж Министерства обороны России, источник).

ДАННЫЕ НА 2016 г. (стандартное пополнение)
Комплекс «Уран», ракета Х-35 / 3М24 / «изделие 78» — SS-N-25 SWITCHBLADE
Комплекс «Уран», ракета Х-35 / 3М24 / «изделие 78» — AS-20 KAYAK / AS-X-20 Harpoonski



Противокорабельная крылатая ракета. Предварительная проработка проекта малогабаритной ПКР велась ОКБ «Звезда» начиная с 1977 г. Решение о создании ракеты для корабельного ракетного комплекса «Уран» принято Постановлением ЦК КПСС от 16 марта 1983 г. после изучения опыта применения ПКР «Экзосет» в ходе англо-аргентинского конфликта (май 1982 г. ). Разработка выполнялась ОКБ «Звезда» (бывшее ОКБ-455, ныне входит в КТРВ), генеральный конструктор — В.Н.Бугайский (позже — В.Г.Галушко). Главный конструктор комплекса — Георгий Иванович Хохлов. Главный конструктор направления (на 2015 г.) — Николай Анатольевич Васильев (источник). Первый вариант эскизного проекта ракеты рассмотрен в 1983 г. и из-за несоответствия требованиям по характиристикам радиолокационной ГСН отправлен на доработку (источник). По данным источников еще одно Постановление о разработке комплекса принято Совмином СССР 16 апреля 1984 г. (источник).

Испытания. Первый пуск с полигонной наземной пусковой установки планировалось провести 4 ноября 1985 г., но из-за сбоя автоматики (выдавалась неверная информация об открытии крышек ТПК) пуск не состоялся. Первый успешный  пуск проведен (со второй попытки в этот день) 5 ноября 1985 г. на полигоне 31-го испытательного центра Министерства обороны СССР (Феодосия, Крым). По программе пуска предполагалось, что ракета пролетит 40 км. Ракета успешно вышла из ТПК, пролетела около 50 метров и упала в море (источник). Данный пуск считается первым пуском в программе летно-конструкторских испытаний ПКР Х-35.

Первый публичный показ ракеты состоялся на выставке «Мосаэрошоу-1992».

Ракета Х-35 предназначена для поражения ракетных, торпедных, артиллерийских катеров, надводных кораблей водоизмещением до 5000 тонн и морских транспортов.


Ракета Х-35Э без стартового двигателя на одном из военно-морских салонов в Санкт-Петербурге, 2000-е годы (http://army.lv/).
ДАННЫЕ НА 2017 г. (стандартное пополнение) Комплекс 3К-10 / С-10 «Гранат», ракета КС-122 / 3М-10 — SS-N-21 SAMPSON


Крылатая ракета большой дальности морского базирования. Полноценная разработка комплекса морского базирования с ракетой КС-122 в ответ на создание в США крылатых ракет SLCM и GLCM начата КБ «Новатор» (г. Свердловск) по решению ВПК при Совмине СССР №282 от 19 июня 1975 г. Главный конструктор — Л.В.Люльев. Согласно неподтвержденным официально воспоминаниям (ист. — Широкорад) предварительная проработка проекта дозвуковой крылатой ракеты большой дальности велась в КБ «Новатор» в инициативном порядке в конце 1960-х — начале 1970-х годов. Так же существует легенда о попадании в КБ «Новатор» одного из испытательных образцов КР SLCM, который случайно оказался на Кубе.

В результате проведенной ГосНИИАС в конце 1960-х годов НИР «Эхо» установлена возможность преодоления системы ПВО и ПРО противника дозвуковыми крылатыми ракетами при массированном их применении, а так же с применением приема «встречного подрыва» для поражения ядерными взрывами средств ПВО и ПРО противника с целью расчистки коридора для других атакующих КР. Разработка торпедно-ракетного комплекса с ракетой КС-122 начата КБ «Малахит» (главный конструктор — Л.А.Подвязников) по приказу Минсудпрома от 9 декабря 1975 г. Торпедно-ракетный комплекс предназначался для решения оперативно-стратегических задач на континентальном театре боевых действий путем поражения административно-политических и крупных военно-промышленных центров с заранее известными координатами. Комплекс обеспечивал боевое применение в любое время суток и года, в любых метеоусловиях, в условиях гористой и труднопроходимой местности.

Официальное проектирование комплексов с крылатыми ракетами большой дальности воздушного и морского базирования начато в СССР по Постановлению Совмина СССР от 9 декабря 1976 г. Позже на базе комплекса С-10 «Гранат» с ракетой КС-122 был создан его вариант наземного базирования — РК-55 «Рельеф». 26 мая 1978 г. Постановлением Совмина СССР задана переработка проекта ПЛА пр.971 для размещения КРБД «Гранат».

ДАННЫЕ НА 2016 г. (стандартное пополнение)
Комплекс П-35, ракета 4К44 — SS-N-3B SHADDOCK
Комплекс «Прогресс», ракета 3М44 — SS-N-3B SHADDOCK



Крылатая ракета для вооружения кораблей ВМФ. Разработка ракеты начата ОКБ-52 (ныне — НПО машиностроения, г.Реутов) по Постановлению  Слвмина  СССР  №1149-592 от 17 августа 1956 г.  Ракета создавалась в качестве аналога ракеты П-6 для вооружение надводных кораблей.

Испытания. Первый пуск ракеты состоялся 21 октября 1959 г., вероятно, на полигоне Капустин Яр. Полигонные испытания ракеты без радиотехнической аппаратуры проводились до марта 1960 г. Испытания П-35 с пусковой установки СМЭ-142 на опытовом судне ОС-15 (сухогруз «Илеть») проводились на Каспийском море с 27 июля 1960 г. Продолжение  испытаний на ОС-15 начато после доработки системы управления ракеты АПЛИ-1 в 4-м квартале 1962 г. Во время испытаний одна из ракет с инертной БЧ после прямого попадания в мишень (недостроенный лидер «Киев») вскрыла палубу на 50 м в длину, двигатель ракеты пробил днище лидера.

Первый корабль, вооруженный ракетным комплексом с ракетами П-35 — ракетный крейсер (при закладке — эсминец) пр.58 «Грозный» спущен на воду 26 марта 1961 г. и вступил в строй 30 декабря 1962 г.

В некоторых источниках в связи с комплексом «Прогресс» упоминается наименование комплекса П-10 — не идентифицировано.

ДАННЫЕ НА 2015 г. (стандартное пополнение)
Ракета BrahMos-II /
BrahMos-2

Проект гиперзвуковой ракеты. Разработка ракеты ведется «НПО Машиностроения» (ист. — Годовой отчет, стр.15) совместно с DRDO (Индия). 29 сентября 2008 г. после заседания Российско-Индийской комиссии по военно-техническому сотрудничеству глава СП BrahMos доктор Шиватхану Пиллаи заявил, что на совещении было принято решение о совместной разработке гиперзвуковой ракеты BrahMos-II со скоростью полета 5-7М. Создание ракеты планировалось осуществить в течение 5 лет (в 2013 г.). В 2009 г. DRDO планировало провести испытания гиперзвукового аппарата-демонстратора HSTDV, создававшегося совместно с IAI (Израиль), ЦАГИ и ЦИАМ. Цель испытаний — испытания камеры сгорания гиперзвукового ПВРД.

Существует предположение о том, что в основе совместной разработки лежит система, создающаяся в первую очередь для ВС России в «НПО машиностроения» — ракетный комплекс с ПКР «Циркон». Первые заявления о разработке комплекса в СМИ относятся к 2010-2011 г.г. По состоянию на начало 2013 г. считается, что идентификация комплекса BrahMos-II как аналога ПКР «Циркон» — это либо мистификация либо просто ошибка. По состоянию на 2011 г., организация серийного производства ракет комплекса «Циркон» (а возможно и BraHmos-II) в ближайшие годы планируется на ПО «Стрела» (г.Оренбург, ист. — Годовой отчет, стр.15).

Перед открытием авиационной выставки Aero India 2013 5 февраля 2013 г. впервые появилось фото модели ракеты BrahMos-II. Позже, в день открытия выставки 6 февраля — появились уже более детальные фотографии модели ракеты.

Данные носят предположительный характер. Источники указаны.

ДАННЫЕ НА 2014 г. (стандартное пополнение) П-20 «Сокол»
П-20С
П-22


Самолет-снаряд / крылатая ракета (с 1959 г.) большой дальности морского базирования. Разрабатывалась в ОКБ-240 генерального конструкора С.В.Ильюшина. Разработка самолета-снаряда морского базирования начата по Постановлению Совмина СССР №551-328 от 19 апреля 1956 г. Постановлением предписывалось в 1959 г. начать испытания самолета-снаряда с подводной лодки пр.П-627А. В августе 1956 г. Совмин СССР утвердил семилетний план строительства Флота в котором фигурировала постройка опытовой ПЛАРК пр. П-627А с самолетом-снарядом П-20. Следом за опытовой ПЛАРК планировалась закладка серии лодок пр.653 уже с двумя ракетами каждая.

Постановлением Совмина СССР от 20 августа 1957 г. задавались более высокие характеристики самолета-снаряда — максимальная скорость была увеличена до 2750—3000 км/ч при высоте полета 22—24 км, дальность — до 2500-3000 км. В 1957 г. начата проработка и варианта самолета-снаряда наземного базирования.

Разработка самолета-снаряда такого типа вызвала необходимость проведения большого объемы изыскательских работ. В частности, из артиллерийских орудий с использованием отделяемых металлических поддонов выстреливались модели самолета-снаряда, заключенные в деревянные оболочки. После выхода из ствола оболочки разделялись на половины и отбрасывались, поддон отделялся, а модель продолжала полет наподобие подкалиберного снаряда. Мишенями служили несколько последовательно расставленных деревянных рам с натянутой на них бумагой, снабженной проводными датчиками. За щитами находилась песочная насыпь, улавливающая модели. В ходе опытов удавалось определить устойчивость полета, углы атаки, а по падению скорости — величину продольных и поперечных аэродинамических сил. Далее перешли к сбросу с самолетов более крупных изделий весом до 200 кг. После отделения от носителя на высоте 11 км включался установленный на модели твердотопливный двигатель, за 3 с разгонявший ее до скорости, втрое превышавшей звуковую.

Далее были начаты бросовые испытания полноразмерного макета П-20 с натурными твердотопливными ускорителями на подмосковном полигоне Фаустово. Было проведено два пуска — в декабре 1959 г. и в начале 1960 г.

Постановлением Совмина СССР от 5 февраля 1960 г. разработка крылатой ракеты была прекращена при готовности первого летного экземпляра 90%. Причина — отказ заказчика от ракеты такого типа в связи с завершением испытаний других моделей крылатых ракет.


Бросковые испытания самолета-снаряда П-20 с наземной пусковой установки (источник).
ДАННЫЕ НА 2013 г. (стандартное пополнение) Комплекс П-750 / 3К25 «Метеорит-М», ракета 3М25 «Гром» — SS-NX-24 SCORPION
Комплекс «Метеорит-А», ракета 3М25А «Гром» / Х-80 / изделие 255 — AS-X-19 KOALA
Комплекс «Метеорит-Н», ракета 3М25Н «Гром»- SSC-X-5 SCORPION



Крылатая ракета большой дальности. Разрабатывалась в ОКБ-52 (НПО «Машиностроения», г.Реутов) генерального конструктора В.Н.Челомея. Предварительная проработка облика универсальной по носителям сверхзуковой крылатой ракеты проводилась в рамках НИР «Метеорит» с 1973 г. (источник). Постановление Совмина СССР о создании универсальной стратегической крылатой ракеты вышло 9 декабря 1976 г. Ракета проектировалась в трех вариантах базирования — морском (для ПЛАРК пр.949М), воздушном (для Ту-95 и, возможно, Ту-160) и наземном (вероятно, с самоходной ПУ). Эскизный проект комплекса морского базирования защищен в декабре 1978 г., авиационного базирования — в январе 1979 г. Разработка жидкостных двигателей стартово-разгонной ступени велась КБ Химавтоматики (КБХА) с 1977 г. по 1988 г. Производство ракет велось на заводе им.Хруничева. Предварительные испытания ракеты на раскрыв крыльев и запуск маршевого двигателя проходили в НПО машиностроения в Реутово.

Первый пуск морского варианта КР «Метеорит» с наземного стенда на полигоне Капустин Яр состоялся 20 мая 1980 г. Ракета не вышла из контейнера ПУ и частично его разрушила. Последующие 3 пуска были также неудачными. В пятом пуске 16 декабря 1981 г. ракета успешно стартовала и пролетела около 50 км. По неподтвержденным данным, кроме пусков с наземного стенда, велись испытания так же пусками с погружающегося стенда ПСК на Черном море (вероятно, полигон в Балаклаве). Всего со стендов в 1982-1987 г.г. проведено более 30 пусков ракет 3М25. Летные испытания ракеты с подводной лодки К-420 пр.667М состояли из трех пусков — 27.12.1983 г., и по одному пуску в 1984 г. (06.11.1984 г.) и 1986 годах.

В ходе испытаний наибольшие проблемы вызвала доводка систем коррекции по радиоконтрастному РЛ-изображению местности, отказы системы плазмообразования комплекса защиты КР от РЛ-обнаружения и, собственно, сам процесс старта КР — т. к. не удалось реализовать сверхзвуковой запуск маршевого двигателя ракеты, как предполагалось ТЗ на создание ракеты.

После прекращения программы разработки ракеты (1993 г.) на заводе им.Хруничева осталось около 15 готовых экземпляров ракет 3М25.

Особая благодарность пользователю «Случайный» с форума http://militaryrussia.ru за помощь в работе над материалом.


Авиационная ракета 3М25А «Метеорит-А» в стартовой конфигурации (http://testpilot.ru)

ДАННЫЕ НА 2013 г. (стандартное пополнение)
Комплекс П-1200 (?) «Болид», ракета 3М15

Противокорабельный ракетный комплекс со сверхзвуковой крылатой ракетой / крылатой ракетой для стрельбы по хорошо защищенным целям с известными координатами. Разработка комплекса велась НПО «Машиностроения» (ОКБ-52) В.Н.Челомея (с 1984 г. генеральный конструктор — Г.А.Ефремов) по Постановлению СМ СССР от 25.12.1984 г. Комплекс создавался на базе или с использованием опыта создания комплекса П-50 / П-700 «Гранит». По состоянию на 1989 г. разработка проекта комплекса, вероятно, была завершена. 9 июля 1990 г. принято решение о проведении совместных испытаний ракет комплекса «Болид» и ПЛАРК К-525 «Архангельск» пр.949 в 1993 г. В 1991 г. НПП «Мотор» изготовлен и испытан первый образец двигателя для ракеты 3М15. В 1990-е годы работы по ракете 3М15 в НПО машиностроения прекращены (источник).

Отрывочная информация о продолжении разработки комплекса и, возможно, даже испытаниях поступала в 1990-е и в начале 2000-х годов. По состоянию на 2005 г. разработка комплекса не была закрыта. Другой информации по судьбе комплекса нет.

Наименование «П-1200» может быть ошибочным либо может быть фальсификацией.

ДАННЫЕ НА 2013 г. (стандартное пополнение)
Комплекс П-6, ракета 4К48 / 4К88 — SS-N-3C SHADDOCK

Противокорабельная крылатая ракета для подводных лодок. Разработана на базе крылатой ракеты П-5 в ОКБ-52 по постановлению  СМ  СССР N 1149-592 от 17 августа 1956 г. Стартовые ускорители и пусковые контейнеры аналогичны  П-5. Первый  этап испытаний — стенд 4А на полигоне Балаклава с 23 декабря 1959 г. по июль 1960 г. (без радиотехнической  аппаратуры),  второй этап — полигон Северный (пос.Ненокса западнее г.Северодвинска) с  июля  по декабрь 1960 г. До декабря 1962 г. в ходе испытаний дорабатывалась система управления «Антей».  С июля по октябрь 1963 г.  испытания с ПЛАРК пр.675У.  С октября по декабрь 1963 г.  испытательные пуски производились с ПЛ пр.651 и пр.675. Постановлением Совмина СССР от 24 июня 1964 г.  ракета П-6 принята на вооружение ВМФ СССР  для ПЛ пр.651 и пр.675.

Комплекс с ракетой П-6 создавался как составная часть системы, состоящей из ракетного комплекса, космических аппаратов УС-А и УС-П для получения информации с акватории Мирового океана, центрального пункта обработки и распределения информации, пункта выработки целеуказания и передачи их на  стреляющую подводную лодку (источник).


Ракета комплекса П-6 в экспозиции Музея Черноморского флота, г.Севастополь, февраль 2004 г. (фото Black Sea, http://forums.airbase.ru)

ДАННЫЕ НА 2013 г. (в работе)
Комплекс П-500 «Базальт», ракета 4К77 — SS-N-12 SANDBOX

Противокорабельная крылатая ракета. Разработка ракеты начата по Постановлению Совмина СССР от 28 февраля 1963 г. Разработка ракеты велась в ОКБ-52 (ныне — «НПО машиностроения») группой ведущих конструкторов в составе: Даниил Герчик, Николай Клюев, Анатолий Аржанов. Ракета «Базальт» предназначалась для замены ракет П-6, первоначально создавалась ОКБ-52 под шифром П-6М (источник) и имела приблизительно те же массо-габаритные характеристики. По аэродинамической и конструктивно-компоновочной схеме ракеты также были подобны, но ракета «Базальт» имела большую скорость полета, увеличенную дальность стрельбы и более мощную фугасно-кумулятивную боевую часть. Профиль полета — «большая высота — малая высота» с увеличением продолжительности конечного этапа и уменьшением на нём высоты полета.

Основные отличия от ракет семейства П-6:
— большая дальность и высокая сверхзвуковая скорость полета, позволяющие носителю находиться вне зоны обороны атакуемых кораблей;
— рациональная форма траектории, позволяющая на конечном участке обходить зону ПВО атакуемого корабля;
— использование в системе управления бортовой ЦВМ с решением задач управления полетом и попадания в цель в сложной помеховой обстановке;
— применение, впервые на крылатых ракетах, бортовой станции активных помех, что обеспечивает неуязвимость ракеты от зенитных ракет в зоне ПВО атакуемой цели.

Эскизный проект ракеты завершен в декабре 1963 г. Первый этап летно-конструкторских испытаний проходил с октября 1969 г. по октябрь 1970 г. на полигоне ВМФ в Неноксе. Проведено 6 пусков ракет без радиоаппаратуры с наземного стенда. Второй этап ЛКИ проводился с ракетами в штатной комплектации (14 пусков). В результате проведенных испытаний получены опытные данные по летным характеристикам КР, работоспособности ее систем и агрегатов, контейнера ПУ и отдельных агрегатов наземного оборудования.

В 1975 г. ракетный комплекс «Базальт» принят на вооружение ПЛАРК пр.675, которые ранее были вооружены комплексом П-6.

ДАННЫЕ НА 2011 г. (стандартное пополнение)

Комплекс «Гермес» / «Гермес-С»
Комплекс «Гермес-А» / «Клевок-А»
Комплекс «Гермес-К»
Перспективный авиационный ПТРК (в редакции 1997г.)



Противотанковый ракетный комплекс многоцелевого назначения / многоцелевой комплекс управляемого вооружения. Анализ публикаций в прессе по состоянию на 1996 г. позволил сделать вывод о том, что разработка «перспективного авиационного ПТРК» в КБ Приборостроения (далее — КБП, г.Тула) под руководством А.Г.Шипунова уже велась в то время. Испытания авиационного варианта ПТРК «Гермес-А» в составе вооружения вертолета Ка-52 завершены летом 2003 г. ПТРК «Гермес-А» подготовлен к серийному производству. 23 августа 2009 г. руководитель делегации КБП на авиасалоне МАКС-2009 Юрий Савенков заявил, что в 2010 г. вертолетный вариант комплекса пройдет летные испытания и будет принят на вооружение. Серийное производство для нужд МО России для вооружения вертолетов Ка-52 и Ми-28Н планировалось развернуть в 2011-2012 г.г. Так же заявлено, что в будущем ракеты комплексов «Гермес» могут применяться с ЗРК «Панцирь С1».
Пусковые установки комплекса «Гермес-А» на веролете Ка-52, МАКС-2007 (фото Саида Аминова, http://pvo.guns.ru).

ДАННЫЕ НА 2010 г. (стандартное пополнение)


Крылатая ракета большой дальности (средней, межконтинентальной). Разработана в ОКБ-49 генерального конструктора Г.М.Бериева. Предложения по созданию КР представлены Г.М.Бериевым 9 июля 1957 г. Эскизный проект представлен в 1961 г. Предполагалось использование ракеты в противокорабельном, ударном по наземным целям и в разведывательном вариантах. Прорабатывалось использование и в качестве крылатой ракеты морского базирования. Работа над проектом должна была завершиться созданием ракеты в 1964-1965 г.г. Разработка всех вариантов П-100 прекращена на стадии проекта.
Примерные проекции КР П-100 (Асанин В., Ракеты отечественного фота. // Техника и вооружение. №10 / 2006 г., №№ 6, 9 / 2007 г., № 6 / 2009 г.).

ДАННЫЕ НА 2010 г. (стандартное пополнение)
Комплекс П-7

Крылатая ракета для стрельбы по целям с известными координатами / стрельбы по площадям. Ракета создана ОКБ-52 В.Челомея на базе ракеты П-5, разработка начата по Постановлению СМ СССР от 19 июня 1959 г. Испытания ракет велись с апреля 1961 г. по июль 1962 г. на стенде 4А полигона в Балаклаве (Черное море). первый пуск — 21 апреля 1961 г. (пуск неудачный, ракета взорвалась). Всего при испытаниях со стенда 4А запущено 10 ракет. Испытательные пуски с подводной лодки С-158 пр.644-7 проводились на Белом море с октября 1962 г. по 1963 г. (11 пусков, совместные испытания). Работы над ракетой свернуты по причинам нетехнического характера (в связи с успехами баллистических ракет ПЛ) Постановлением СМ СССР от 2 августа 1965 г.


Ракета комплекса П-7 (Г.А.Савельев. От гидросамолетов до суперсовременных ракет)

Каталог военной техники:

Наши партнеры:


Последние комментарии

ЭКС-РУКОВОДИТЕЛИ ГП АНТОНОВ И ГОСКОСМОСА ПРЕДСТАВЯТ НОВЫЙ БЕСПИЛОТНИК https://www. wing.com.ua…

Небо-2021 ч1 https://igor113.livejournal.com/1528963.htmlНебо-2021 ч2 https://igor113.livejournal.com…

Криворучко ознакомился с ударным вертолетом Ка-52М, получившим новый комплекс вооружения…

Испытания по проекту «Сверхзвуковые гражданские самолеты» (шифр «СДС/СПС») https:…

Fencer 2 Wrote:Ми-8 RF-32825(2) «Роман Фролов» https://russianplanes.net/id286494Вертолёту…

России срочно нужны военно-транспортные самолеты https://vz.ru/society/2021/6/7/1102993.html

Ми-8 RF-32825(2) «Роман Фролов» https://russianplanes.net/id286494Вертолёту присвоено…

В Ленинградской области экипажи армейской авиации ЗВО выполнили полеты над водной…

Дальний бомбардировщик Ту-22М3 ВКС России в Сирии, май 2021 г.:[ img ] [ img ]…

Агитпоезд «Мы армия России!» будет принимать гостей до 15:00 http://www. komcity…

Морской «Калибр» добьет из Каспия до Лондона

Что такое «Калибр» знают практически все — российская крылатая ракета, одно название которой доводит до нервного тика американцев. Их пуски по позициям боевиков в Сирии (всего с 2015 по 2017 гг. было 13 случаев боевого применения и выпущено 99 ракет) удивили эффективностью и точностью поражения. Особенно поражал тот факт, что часть пусков осуществлялась из акватории Каспийского моря малыми ракетными кораблями (МРК), которые били «Калибрами» по целям на расстояние в 1500 километров. Применялись эти крылатые ракеты и с борта дизель-электрических подводных лодок из Средиземного моря по дальности в 500−650 километров.

Отметим, что тактико-технические характеристики ракет семейства «Калибр», стоящих на вооружении российской армии, доподлинно неизвестны, в том числе по дальности поражения. Предположительно, это около 500 километров по морским целям и до 2600 по наземным.

И вот теперь, по словам представителя оборонно-промышленного комплекса, которого цитируют информационные агентства, в России ведутся разработки крылатой ракеты «Калибр-М», дальность которой достигнет более 4,5 тысячи километров (То есть РК, выпущенные, например, из Каспия, поразят цели, скажем, в Британии).

Предполагается, что ракета будет предназначена для корабельного базирования и уже включена в госпрограмму вооружений до 2027 года. Помимо дальности увеличится и вес ее боевой части, который приблизится к 1 тонне.

Если вспомнить, чем российская ракета 9М729 так напугала американцев, что они заявили о готовности выйти из ДРСМД (Договор о ликвидации ракет средней и меньшей дальности от 1987 года), то это именно дальность ее поражения. Со скромных 500 километров она выросла до 5500 км! И имеет потенциал поражения целей, как по всей Европе, так и по военным объектам на территории самих США (при пусках ракет из Арктического побережья РФ или Дальнего Востока). Говорят, что на 9М729 просто увеличили топливный бак, который можно ставить или не ставить в зависимости от политической ситуации в мире, но это из области досужих домыслов.

Надо полагать, что и разрабатываемое увеличение дальности более чем в два раза «Калибрам» не обойдется лишь возможностью заливать в нее больше керосина — под горловину.

Что мы еще знаем о крылатых ракетах семейства «Калибр»? Они достаточно широко известны и уже не первый год стоят на вооружении российской армии, причем используется как на флоте и в авиации, так и в Сухопутных войсках и береговой охране. Российский шифр: 3М-14 и 3М-54 с разными индексами («А» — авиационный, «М» — мобильный, «НК» — надводные корабли, «ПЛ» — подводные лодки, «К» — крылатые ракеты, «Э» — экспортный и т. д.).

По классификации НАТО эта ракета значится как «Sizzler» — «испепелитель» или «пекло». Пожалуй, это наиболее подходящее название, ведь ее предназначение — в нанесении мощных точечных ударов.

Каждый из вариантов «Калибра» по-своему уникален. При этом моряки нахваливают свою ракету, летчики — свою, береговая охрана и «сухопутчики» тоже не обходят ее лестными комментариями. Не нравится она разве что нашим потенциальным противникам — по той причине, что «Калибр» способен «обнулить» всю мощь стран НАТО. Эта сверхзвуковая и высокоточная «болванка» попадает в «яблочко» — цель диаметром в 1−2 метра, с расстояния, как минимум, 1 500 километров. А если ее дальность увеличится до заявленных 4 500 км, то равных ей в мире точно не будет. Надо полагать, что новые характеристики появятся не только у ракет морского базирования, но и у всей линейки «Калибров».

В качестве основного «конкурента» российскому «Калибру» зачастую называют американскую ракету Tomahawk, которые стоят в одном классе вооружений. «Томагавки» находятся на вооружении с 80-х годов прошлого столетия и неоднократно модернизировались. Известно, что их изготовлено и поставлено на вооружение более четырех тысяч и около половины использованы в ходе учений или реальных боевых операций.

Одним из случаев боевого применения «Томагавков» стала ракетная атака 6 апреля 2017 года по сирийской авиабазе Эш-Шайрат. Тогда с двух американских кораблей в Средиземном море стартовали 59 ракет, однако только 23 ракеты долетели до цели. Остальные по разным причинам либо упали в море, либо были сбиты зенитными комплексами.

— Ракета «Калибр» изначально создавалась в целях унификации как универсальная, — считает директор Центра анализа стратегий и технологий (АСТ) Руслан Пухов. — В начале 90-х было разработано целое семейство управляемых ракет, предназначенных для размещения на боевых надводных кораблях, подводных лодках, ударных самолетах и наземных комплексах. В основу разработки была положена стратегическая крылатая ракета «Гранат», которой изначально вооружались атомные подводные лодки. Это — интегрированные ракеты, которые можно применять во всех мыслимых вариантах. И их сравнение с американскими «Томагавками» не совсем корректно — «Калибр» на порядок современнее и эффективнее крылатых ракет США.

Все ракеты «Калибра» унифицированы по большинству узлов, но есть и различия. В отличие от базовых вариантов морского и наземного базирования, ракеты авиационного комплекса не оборудованы стартовыми твердотопливными двигателями — их просто сбрасывают наподобие бомб, а уже потом включаются маршевые двигатели. Бортовой комплекс управления всех ракет построен на базе автономной инерциальной навигационной системы. Наведение на конечном участке траектории осуществляется при помощи помехозащищенных активных радиолокационных головок самонаведения. В состав комплекса управления ракет входит радиовысотомер, а на авиационной дополнительно установлен приемник сигналов космической навигационной системы.

Известно, что «морские» ракеты «Калибр» обеспечивают поражение надводных одиночных и групповых целей — крейсеров, эсминцев, десантных кораблей в условиях радиоэлектронного противодействия. Для уничтожения авианосца типа «Нимиц», например, потребуется 3−4 точных попадания. Боевое использование ракет обеспечивается в любом районе Мирового океана в любое время суток и года, практически в любых метеоусловиях. Полет их проходит по заранее заложенному маршруту в соответствии с данными разведки относительно положения цели и наличия средств противовоздушной обороны.

Эти ракеты способны преодолевать зоны развитой системы ПВО противника, что обеспечивается предельно малыми высотами полета и автономностью наведения в режиме «молчания» на основном участке. Навигация ракет производится по сложной траектории, с использованием до 15-ти заданных опорных точек — она может подходить к цели с любого неожиданного для противника направления.

Основными целями для высокоточной «сухопутной» крылатой ракеты «Калибр» являются наземные пункты управления войсками, склады вооружений и топлива, аэродромные и портовые сооружения. Эта ракета легко «найдет» и любой объект системы ПРО. В состав бортовой системы управления входят высотомер, обеспечивающий скрытность полета над сушей за счет точного выдерживания высоты в режиме огибания рельефа местности, и система спутниковой навигации ГЛОНАСС, обладающая высокой точностью наведения.

Полет происходит на высоте от 50-ти до 150-ти метров, а при подходе к цели ракета снижается до 20-ти метров и наносит удар, который невозможно предотвратить. В дополнение ракета оснащена активной радиолокационной головкой самонаведения — дальность обнаружения цели около 20-ти километров. Исключительная маневренность позволяет с высокой точностью вывести ракету на цель.

Ракета «Калибр» предусматривает различную мощность боезаряда, в зависимости от применения. Способна нести ядерный фугас, применяемый в основном при запуске из атомных подводных лодок. «Штатная» 3М-14Э оснащена мощной 450-килограммовой фугасной боевой частью с опцией воздушного подрыва. Разработан вариант ракеты с кассетной боевой частью комплектуемой осколочными, фугасными или кумулятивными поражающими элементами для удара по площадным и протяженным целям.

Возможности модернизированного «Калибра» будут еще шире, и надо понимать: это станет серьезным аргументом в политических спорах с нашими «партнерами» на Западе.

Ракета Калибр — комплекс морского базирования, дальность и скорость полета, радиус поражения и ТТХ, сравнение с американским Томагавком

В начале 90-х годов мир снова переживал очередной военно-политический кризис. В Персидском заливе международная коалиция во главе США пыталась утихомирить разбушевавшегося Саддама Хусейна. По иракской армии и по объектам военной инфраструктуры Ирака были нанесены удары крылатыми ракетами «Томагавк». В середине 90-х, уже Югославия ощутила на себе все прелести ракетно-бомбового удара. В этих налетах также важную роль играли американские крылатые ракеты. В обоих случаях атакующей стороне не пришлось иметь непосредственный прямой контакт с целями, находящимися за 1000 км от места пуска. Ракеты, выпускаемые с военных кораблей, летели со скоростью 900 км/ч, поражая цели фугасными или осколочно-фугасными зарядами. Для удара по объектам, находящимся на территории противника, больше не было потребности в авиации. Все делалось быстро и на расстоянии. Обладая таким оружием можно было не беспокоиться о противодействии со стороны вражеской ПВО. Потери атакующей стороны сводились к минимуму.

Томагавки

Такая тактика нанесения ракетного удара напомнила события 45 летней давности. Немцы во время Второй Мировой войны применяли для ударов по городам Англии самолеты-снаряды V-1 или хорошо известные широкой публике Фау -1. Это «чудо-оружие» стало первым боевым прототипом крылатой ракеты, официальное рождение которой состоялось уже в послевоенные годы.

Фау 1

Современные крылатые ракеты, несмотря на свою высокую стоимость, становятся популярным видом ударного вооружения. Особенно это становится актуально, когда заходит речь о минимизации собственных потерь в вооруженном противостоянии. Сегодня уже Соединенные Штаты и их союзники по блоку НАТО не являются единственными странами, которые располагают подобной военной техникой. Россия с недавних пор вошла в число стран, которые также способны вести наступательные действия с помощью крылатых ракет. Для этих целей у России имеется своя козырная карта — крылатая ракета «Калибр НК».

Калибр

Показательные выступления российского Калибра

Впервые мощь и технические достижения Российского оборонпрома были продемонстрированы миру 7 октября 2015 года. Из акватории Каспийского моря с 4-х кораблей Каспийской военной флотилии были осуществлены 26 пусков крылатых ракет по целям, находящимся на территории Сирии. Ракеты на небольшой высоте преодолели расстояние в 1500 км, пересекая воздушное пространство Ирана и Ирака. Достигнутый результат был закреплен следующими пусками. Уже 20 ноября снова из района Каспия был осуществлен пуск крылатых ракет морского базирования «Калибр НК», стартовавших с военных кораблей российского ВМФ.

Пуск Калибра с кораблей

Через две недели аналогичные пуски состоялись уже из акватории Средиземного моря и с другого носителя. Стартовой площадкой на этот раз являлась субмарина Черноморского флота «Ростов-на-Дону» проекта 636.3 «Варшавянка». Ракеты поразили различные цели в сирийских провинциях Ракка и Итлиб, нанеся ощутимый ущерб боевикам «ИДИЛ». С момента первых боевых пусков российские крылатые ракеты разбили в пух и в прах монополию западных стран на использование этого вида вооружений. С этого момента баланс сил коренным образом изменился. Россия продемонстрировала всему миру, что теперь имеет необходимые средства вооружений, способные поразить цели потенциального противника не только вблизи собственной территории, но и на значительном расстоянии.

Следует отметить, что Россия, в отличие от американцев, использовала для пуска Калибров не крупные боевые единицы флота. Отныне на авансцену выходят небольшие ракетные корабли, оснащенные подобным оружием. Российские малые ракетные корабли, по сути схожие с канонерскими лодками XIX века, могут нанести сокрушающий удар по любым целям. С этого момента ни водоизмещение корабля, ни мощь его средств ПВО не играют никакой роли. Благодаря Калибрам российский ВМФ получил в свои руки точный инструмент, способный с хирургической точностью достать противника на большом расстоянии.

Схема ракетного удара

Что представляет собой крылатая ракета Калибр НК

Несмотря на то, что боевые возможности российской крылатой ракеты ракетного комплекса «Калибр-НК» были продемонстрированы сравнительно недавно, российская разработка широкой общественности известна давно. Этим средством вооружения российская армия оснащена не первый год. Калибры стоят на вооружении кораблей военно-морского флота. Ими оснащены бомбардировочные полки ВВС, части сухопутных войск и береговой обороны.

В России эта ракета носит обозначение 3М-14 или 3М-54, имея в зависимости от сферы применения и средств доставки различные индексы:

  • «А» — авиационный вариант;
  • «М» — мобильная ракетная установка;
  • «НК» — морской вариант для надводных кораблей;
  • «ПЛ» — морской вариант, базирующийся на подводных лодках;
  • «Э» — экспортный вариант крылатой ракеты.

Именно модификации «НК» и «ПЛ» ракеты «Калибр», используемые на надводных кораблях и подводных лодках, сделали российское оружие всемирно известным.

Модификации Калибра

Российское «чудо-оружие» было создано в ОКБ «Новатор», находящееся в Екатеринбурге и входящее в корпорацию «Алмаз-Антей». Разработка нового ракетного оружия осуществлялось еще в 1975 году. В течение 10 лет в СССР велась работа сразу по двум проектам: крылатая ракета стратегического назначения 3М-10, радиус которой должен был составлять 2500 км, и противокорабельный вариант — ОКР «Бирюза».

Наиболее перспективный вариант — стратегическая крылатая ракета к 1984 году была практически готова. Однако вступившие в силу договоренности между США и СССР о сокращении ракет средней и малой дальности заставили советское военное руководство изменить первоначальную версию изделия, сделав его обычным тактическим вариантом. Работы в этом направлении продолжались и после развала Советского Союза. Уже в собранном виде впервые новая ракета в тактическом варианте исполнения была представлена на авиационном салоне МАКС-93.

МАКС 93

Российская разработка сразу привлекла к себе внимание западных экспертов. Оценив тактико-технические данные, боевые возможности российской ракеты, на Западе поспешили присвоить крылатой ракете «Калибр» шифр «Sizzler» — буквально «испепелитель». Первая показательная демонстрация нового оружия состоялась только спустя 6 лет на международной выставке вооружений в Малайзии. Российской разработкой всерьез заинтересовались представители Китая и Индии. В частности ВМС Индии были заинтересованы в приобретении для оснащения своих кораблей ракетами российского ракетного комплекса «Калибр» морского базирования.

Экспортный вариант с индексом «Э» получил название «СLub» и стал первым шагом на пути массового выпуска крылатой ракеты этого типа. После того, как российская ракета с успехом была принята на вооружение в зарубежных вооруженных силах, было принято решение начать выпускать крылатую ракету для российских ВС. Соответственно отечественная модификация ракеты существенно отличалась от экспортного образца, как по дальности полета, так и по массе боевой части.

Твердая поступь Калибра

Следует отметить, что экспортный вариант ракеты стал тем испытательным стендом, на котором отечественные конструкторы в связке с военными отрабатывали все возможные и перспективные варианты развития данной модели. Если для поставки за рубеж крылатая ракета шла в комплектации как КРМБ (крылатая ракета морского базирования), то для оснащения собственных вооруженных сил рассматривались все варианты базирования. К примеру, на подводных лодках ВМС Китая, Алжира и Индии проекта 636.6, стоят крылатые ракеты «Club» радиус действия которых не превышает 300 км. Это ограничение объясняется действием Соглашения о контроле режима нераспространения ракетных технологий, подписантом которого является Российская Федерация.

Клуб

Китайцы уже поспешили создать свою крылатую ракету YJ-18, которая по основным своим тактико-техническим характеристикам и параметрам является скорее скопированным российским «Калибром».

Если брать во внимание весь ракетный комплекс «Калибр», то он по-своему является уникальной боевой системой. Для каждого вида вооруженных сил, в которых стоят на оснащении российские крылатые ракеты, существует свой вариант, который имеет свои особенности и отличительные характеристики. Объединяет все модификации два важных компонента – высокая точность и огромная скорость полета. При скорости полета больше скорости звука, ракета способна на расстоянии свыше 300 км поразить цель размером с пляжный зонтик. Базовыми считаются наземный и морской вариант базирования крылатых ракет. В отличие от морской версии, авиационные ракетные комплексы не имеют твердотопливных ускорителей.

На морской версии «Калибр-НК» установлены ускорители, разгоняющие ракету до скорости 2,5-3 Маха. Стоит ли сравнивать российскую модификацию с американскими «Томагавками», которые летят на звуковой скорости и могут даже сбиваться обычными самолетами.

Во всем остальном ракеты всех модификаций довольно схожи, как по основным конструктивным элементам, так и по системе контроля над полетом. В их основе лежит инерциальная система ориентирования в пространстве. Полет осуществляется в автономном режиме и только на финишной траектории в управление ракетой включается радиолокационные головки целеуказания и наведения. Комплекс оснащается приемником космических сигналов, поэтому для управления боевым оружием можно применять систему глобальной космической связи ГЛОНАСС.

Полет Калибра

Морской вариант крылатой ракеты имеет ТТХ, которые рассчитаны на эффективную борьбу с морскими целями, включая авианосцы, крейсеры и эсминцы. Причем полет ракеты осуществляется в условиях жесткого радиоэлектронного противодействия со стороны противника. Боевая начинка «Калибров» позволяет нанести серьезные повреждения даже таким гигантам, какими являются на сегодняшний день атомные авианосцы типа «Нимиц». Способность российской ракеты преодолевать достаточно развитую систему ПВО противника стала неприятным сюрпризом для американцев, которые обладая «Томагавками» этим похвастаться явно не могут.

Выпущенная крылатая ракета идет по заданному маршруту в режиме полного радиомолчания. Только на финишном участке полета в действие вступает навигационная система, построенная на алгоритме из 15-ти опорных точек. «Калибр» невозможно предугадать, так как перед целью ракета может появиться в любом направлении.

Попадание в цель

Российская крылатая ракета, как эффективный элемент концепции ядерного сдерживания

Боевое применение российского «Калибра» осенью-зимой 2015 года наглядно продемонстрировало тактические возможности ракетного комплекса. Однако с точки зрения стратегического применения, российская разработка становится эффективным оружием, способным при необходимости нанести вероятному противнику ощутимые удары.

Боевые пуски ракет, пролетевших расстояние в 1500 км, показали, что российский ВМФ из районов Балтийского и Черного морей может контролировать Северный морской театр и Средиземноморский бассейн. Ракета, оснащенная ядерной боеголовкой в 10-15 кт, может пролететь 2-2,5 тыс. км. Причем запуск ее может быть совершенно неожиданным для вероятного противника, с борта обычной дизельной подводной лодки.

П-800 Оникс

Противокорабельная сверхзвуковая ракета

П-800 / 3М-33 «Оникс» разработана в качестве унифицированной ракеты по Постановлению Совмина СССР от 05.06.1981 г. в НПО «Машиностроение» (ОКБ-52 В.Н.Челомея). Генеральный конструктор — Г.А.Ефремов, главный конструктор — В.А.Модестов. С 1991 г. группу разработчиков ракеты возглавил главный конструктор направления Вадим Меркулов.

Испытания ПКР предполагалось начать в 1987 г., но в 1987 г. проведен лишь первый бросковый пуск ракеты 3М-55 с МРК «Накат» пр.1234.7. В 1991 г. выпущена техническая документация, освоено производство, проведены наземные испытания ракет. В период с 1992 по 1998 г.г. проводились испытания подводного варианта ПКР «Оникс» на ПЛАРК К-452 пр.06704 (модернизированная ПЛАРК пр.670М), но по состоянию на 2000 г. испытания не завершены и ракета не была принята на вооружение. В надводном варианте испытания проводились на МРК «Накат» пр.1234.7 с принятием комплекса в опытную эксплуатацию ВМФ России в 1996 г.

Государственные испытания на МРК «Накат» пр.1234.7 завершены к концу 2002 г. и Постановлением правительства России от 23.09.2002 г. ПКР 3М-55 «Оникс» была принята на вооружение ВМФ. Производство ракет ведется на ПО «Стрела» (г.Оренбург).

Пуск ПКР 3М-55 «Оникс» с МРК «Накат» пр.1234.7 (http://www.npomash.ru)

Западное обозначение ракеты — SS-N-26 STROBILE.

Носители ракет 3М-55 «Оникс» в ВМФ России

  • атомная подводная лодка проекта 885 / 885М — пусковая установка вертикального пуска СМ-315 (24 ПКР «Оникс»).
  • атомная подводная лодка модернизированного проекта 949А — в ходе модернизации одну или несколько лодок проекта 949А планируется оснастить комплексами «Калибр-ПЛ» в том числе с ракетами 3М-55 «Оникс».
  • тяжёлый атомный ракетный крейсер «Адмирал Нахимов» — в ходе модернизации крейсер будет оснащен ракетными комплексами с ракетами 3М-55 «Оникс».
  • фрегат (СКР) пр.22350 — ракетный комплекс «Калибр-НК» с ракетами (в том числе) 3М-55 «Оникс».
  • МРК «Накат» пр.1234.7 — модернизированный в середине 1990-х годов МРК пр.1234. Установлены наклонные ПУ СМ-403 (2 х 6 ТПК). В 1996 г. МКР с ракетами «Оникс» принят в опытную эксплуатацию.
  • Малые ракетные корабли проекта 21631 «Буян-М» — оснащены ракетными комплексами «Калибр-НК» с ракетами (в том числе) 3М-55 «Оникс».

Конструкция ракеты

Крылатая ракета нормальной аэродинамической схемы с лобовым воздухозаборником с центральным телом. Тип старта — минометный. Крылья и стабилизаторы раскладываются после старта. Стартовый РДТТ находится в сопле маршевого ПВРД. Головной обтекатель отстреливается после старта.

Двигатели:
— стартово-разгонный РДТТ
— маршевый ПВРД 3Д-55.

ТТХ ракет 3М-55 «Оникс»

Длина транспортно-пускового контейнера (ТПК) - 8900 мм
Диаметр ТПК - 710-720 мм
Размах крыла - 1700 мм

Масса ракеты - 3000 кг
Масса ракеты с ТПК - 3900 кг
Масса БЧ - 200-250 кг

Скорость полета:
- 750 м/с (2,5 М, на высоте 14000 м)
- 680 м/с (2 М, на малой высоте)

Дальность действия:
- на малой высоте - 120 км
- при полете по смешанному профилю - 300 км
Высота полета по смешанному профилю - до 14000 м
Высота полета на конечном этапе - 5-15 м

Время готовности комплекса к стрельбе из выключенного состояния:
- корабельная систему управления (КАСУ) - 4 мин
- бортовая аппаратура системы управления (БАСУ) - 2 мин
Временной интервал между пусками ракет - 2-5 с

Рисунок установки вертикального пуска 3С14Э на одном из салонов МВМС в Санкт-Петербурге


Боевое оснащение

Ракеты комплекса "Оникс" оснащаются проникающей кумулятивной боевой частью.

Схема применения комплекса с ракетами 3М-55 «Оникс»

Система управления и наведение

Система управления ракеты с бортовой ЭВМ, инерциальным измерительным блоком, блоком датчиков угловой скорости и активной радиолокационной ГСН разработки ОАО "Концерн "Гранит-Электрон".
Инерциальный измерительный блок и блок датчиков угловой скорости для системы управления ракеты созданы в НПО электромеханики (г.Миасс).
ГСН обеспечивает наведение ракеты на радиоконтрастные цели с селекцией целей по заданным параметрам, в обстановке помех и волнения моря.

Модификации:

Комплекс 3К-55 «Оникс», ракета 3М-55 «Оникс» — SS-NX-26 / SS-N-26 STROBILE — вариант комплекса и ракеты для ВМФ России.

Комплекс 3К-55Э «Яхонт», ракета 3М-55Э «Яхонт» — экспортный вариант комплекса и ракеты, ракета вероятно отличается несколько упрощенной системой управления и наведения.

Комплекс 3К-55Э «Яшма» — экспортный вариант комплекса для подводных лодок.

Комплекс «Калибр-НК» — в составе комплекса из пусковых установок вертикального пуска используются в том числе ракеты 3М-55 «Оникс».

«Новый оборонный заказ. Стратегии»

Электронная война: ответ России на преимущество НАТО? [АНАЛИЗ]

Согласно указу президента Путина от 31 мая 2006 года 15 апреля ежегодно проводится «День радиоэлектронной войны». Выбор даты — 15 -го апреля — отнюдь не случаен. В тот день, еще в 1904 году, во время русско-японской войны, впервые были применены «средства (радио) электронной войны». Русские, воспользовавшись рацией линкора «Победа» и береговой заставы «Золотая гора», заглушили радиосвязь кораблей Королевского военно-морского флота Японии, которые координировали обстрел российского флота и Порт-Артура. опорный пункт, осуществленный японскими крейсерами «Нисшин» и «Касуга».

Вышесказанное стало возможным, потому что обе стороны конфликта использовали один и тот же тип передатчиков с искровым разрядником. Этого было достаточно, чтобы вызвать большую искру, чтобы заглушить правильный сигнал, посланный японцами. Это, по словам россиян, был первым в истории случаем применения средств радиоэлектронного противодействия в бою. Эффективность этой меры противодействия описана в телетайпе контр-адмирала Ухтомского адмиралу Алексееву: « Противник произвел более 60 выстрелов большого калибра. Попаданий [на суда] не зафиксировано ».

В течение последующих 113 лет радиоэлектронная борьба в Советском Союзе, а затем в Российской Федерации претерпела серьезные метаморфозы, и теперь она включает в себя как открытые действия, направленные на нарушение работы систем противника с использованием электромагнитных помех. энергия, а также действия, целью которых является защита собственных электронных систем от результатов использования средств РЭБ, принадлежащих злоумышленнику.

Согласно последнему российскому определению, « (радио) радиоэлектронная борьба — это комплекс скоординированных действий, целью которых является радиоэлектронный удар по радиоэлектронным средствам и средствам ИКТ противника, радиоэлектронная защита собственных радиоэлектронных средств и средств ИКТ». создавать меры противодействия мерам наблюдения противника и обеспечивать радиоэлектронную и ИКТ поддержку собственных войск »

Русские вновь подчеркивают растущее значение этой области на современном поле битвы.Согласно их современному опыту, накопленному в ходе недавних войн и конфликтов, использование средств и сил РЭБ может повысить боевой потенциал сухопутных войск даже в два раза, уменьшить потери авиации в шесть раз, а потери военно-морского флота — в три раза. Таким образом, Россия может избавиться от дистанции между своими силами и их западными коллегами.

По российским данным, вклад подразделений РЭБ в такие задачи, как дезорганизация C4ISR противника и систем управления огнем, может быть выше 70%.Без РЭБ нельзя даже думать об эффективной защите собственных сил и средств от вражеских МПГ и информационной войне.

Также подчеркивается, что средства РЭБ должны выходить за пределы военной сферы, а также нацелены на гражданские электромагнитные системы. Более того, российская доктрина предполагает, что системы РЭБ будут использоваться не только для оперативной поддержки конкретного вида боевых действий (например, наземных операций), но и для проведения автономных операций, направленных против C4ISR и систем управления огнем противника.Россияне готовы внедрять совершенно новые способы использования средств РЭБ, включая накопленные обычные электронные и электронные удары, с применением БПЛА.

Это причина того, что в России ряд новых многоцелевых систем интенсивно вводится в арсенал Вооруженных Сил, предназначенных для «атаковать врага в любой области (в космосе, в воздухе, на суше). и морские театры), а также на всей глубине его позиций , », вместе с новыми системами РЭБ, которые по-прежнему будут способны обеспечивать безопасность собственных войск в мирное время и во время войны.Эти новые системы, разработанные по совершенно новым принципам и с использованием новых технологий, наряду с традиционными системами, должны повысить эффективность собственных сил даже в пять раз.

Организация РЭБ в Российской Армии

В ходе глубокой реформы Вооруженных сил России, начатой ​​еще в 2008 году, после конфликта в Грузии, было принято решение о создании вертикально интегрированной системы РЭБ под командованием компонента РЭБ ВС (с августа 2014 г., генерал-майор Юрий Ласточкин).

Сухопутные войска особенно сильно насыщены средствами РЭБ. В каждом из четырех военных округов есть автономные четырехбатальонные бригады РЭБ. Дополнительные подразделения РЭБ также входят в состав арктической моторизованной бригады и объединенного стратегического командования «Сивер» [Север].

Автономные и независимые роты РЭБ также вошли в состав всех моторизованных и бронетанковых бригад и дивизий сухопутных войск, а также всех бригад ВДВ. Тогда как русские предполагали, что блоки ВДВ в качестве первого компонента до 2020 года получат новейшее оборудование РЭБ.

В ВМФ России береговые подразделения РЭБ сгруппированы в автономные центры РЭБ, организованные на всех четырех флотах. В случае Воздушно-космических войск (ВВС) отдельные батальоны РЭБ составляют часть отдельных Воздушно-космических армий.

Офицеров частей РЭБ готовит Военный авиационный инженерный университет (Воронеж). В структуру этого университета также входит научно-исследовательский институт РЭБ. Младших специалистов по РЭБ, которым предстоит работать во всех родах ВС РФ, готовят в Центре общевойсковой подготовки в Тамбове.

На базе указанного комплекса еще в 2015 году была создана исследовательская компания, в которой работают выпускники ведущих технических вузов России, а также работают над новыми решениями и системами РЭБ. Кроме того, еще в 2016 году центр был оснащен новым комплексным обучающим решением «Ytog». До 2018 года россияне готовы создать здесь специальный полигон, на котором отработка тактики РЭБ может проходить комплексно.

Основным документом, определяющим развитие системы РЭБ в России в целом и применительно к подразделениям РЭБ ВС РФ в частности, является « Основы политики Российской Федерации в области развития системы РЭБ на период до Год 2020 и в перспективе », одобренный Путиным.В соответствии с рекомендациями Путина разработан «План модернизации системы РЭБ ВС России, строительства и развития подразделений РЭБ ВС России на период с 2016 по 2020 годы» , на На основе анализа возможных путей развития систем вооружения и C4ISR иностранных Вооруженных Сил до 2025 года.

Цель вышеупомянутых шагов — привести подразделения РЭБ в состояние, в котором они могут « эффективно выполнять задачи РЭБ в мирное время, в кризисный период, когда угроза агрессии прямая, и во время войны ». что эффективность блоков РЭБ будет увеличена в 2: 2.5 раз.

Начальник компонента РЭБ российских вооруженных сил рекомендовал, чтобы, начиная с 2014 года, постоянное дежурство QRA проводилось в частях РЭБ, как и в случае радиотехнических компонентов или компонентов ПВО. Раньше были единичные случаи, когда отдельные части РЭБ повышали свою боевую готовность. В настоящее время принято решение о создании постоянного КОР для определенного количества сил и средств разведки и противодействия во всех военных округах и на Северном флоте.Это позволит поддерживать боеготовность подразделений РЭБ, повысить уровень подготовки и подготовить солдат к работе в зоне ответственности в любое время в различных условиях.

В то же время принимаются меры по обеспечению операционной среды для компонента РЭБ. Созданы значки и эмблемы, сочинены военные песни, солдаты вербуются специально для работы в частях РЭБ, издается бюллетень, создаются специализированные сайты.

Модернизация ВС РЭБ

Практически все оборудование РЭБ для российской армии в настоящее время поставляется заводом ОАО «Радиоэлектронные технологии» (КРЭТ). Упомянутая выше зонтичная компания за период с 2009 по 2012 год объединила большинство российских предприятий, занимающихся поставками военной радиоэлектроники. С 2012 года в Российской армии начался комплексный обмен средствами РЭБ. До этого, в период с 2010 по 2013 год, были успешно завершены государственные испытания 18 типов нового оборудования РЭБ поколения 3+ (аналоговые системы заменены цифровыми).Параллельно проводятся полевые испытания средств РЭБ 4-го и 4+ поколений.

План закупок для армии должен быть достаточно интенсивным, чтобы к концу 2017 года достичь уровня насыщения в 70%, когда речь идет о современном оборудовании частей РЭБ российской армии. Следует также помнить, что аналогичный уровень для всей российской армии должен быть достигнут после 2020 года. Благодаря вышеупомянутой политике компонент РЭБ российской армии использует следующие системы с года: 2015: «Борисоглебск 2», «Дюгонист», «Инфауна», «Красуха-2О», «Красуха-С4», «Мурманск-БН» и «Свет-КУ».Кроме того, представлен новый вариант вертолета Ми-8МТПР-1, оснащенный системой «Ричаг-АВ», способной электронно защищать собственный самолет от систем ПВО с радиолокационным наведением в радиусе 600 километров.

Между тем, на фронтовых бомбардировщиках Су-34 внедрена система РЭБ «Хибины», а в модернизированный штурмовик Су-25СМ внедрены системы РЭБ «Витебск». Отдельные компоненты комплекса «Витебск» также установлены на вертолетах Ка-52, Ми-28, Ми-8МТ, Ми-26 и Ми-26Т2.В период с 2016 по 2017 год российские ВВС также получили три платформы РЭБ / SIGINT Ил-22ПП.

Военно-морские силы проходят очень похожий процесс. Новые системы РЭБ установлены на корветы проекта 20380 (решения ТК-25-2 и ПК-10) и фрегаты проекта 22350 (системы ТК-28 и «Просвет-М»).

Основная цель российских подразделений РЭБ — уменьшить военное преимущество Запада

Русские хорошо осведомлены о преимуществах НАТО и США, когда речь идет о тактике и возможностях высокоточных боеприпасов.Средства РЭБ / РЭБ должны действовать как решение, заполняющее пробелы в возможностях Вооруженных сил России. Началась пропагандистская кампания, направленная на расширение возможностей российских подразделений РЭБ.

С другой стороны, были предприняты реальные действия, с особым упором на обеспечение дополнительного обучения и оборудования для компонента РЭБ. Это хорошо видно по сценариям учений, проводимых в России. В качестве модельного примера можно использовать учение «Кавказ-2016».

Интенсивность упражнений растет.Только за зимний период, с 2016 по 2017 год, было проведено более 60 учений с участием всех российских подразделений РЭБ. По словам россиян, только такая интенсивность позволяет им довести личный состав до боевой квалификации.

В то же время создаются совершенно новые тактики с приспособлением для работы. Скорее всего, также произойдет унификация инвентаря, что упростит логистику и обучение.Разнообразие используемого оборудования — одна из самых больших проблем, с которыми сталкиваются российские подразделения РЭБ. Ожидается также, что промышленность миниатюризирует системы РЭБ с одновременным повышением их боевой эффективности и дальности действия и в то же время обеспечит универсальность.

Опасно для Запада?

Это хорошо известный факт — после окончания холодной войны Запад не уделял много внимания области электронной войны, по крайней мере, не в той степени, в какой это сделала Россия.Об этом, среди других официальных лиц, упомянул генерал Бридлав, бывший командующий европейским НАТО, заявив, что Пентагон на протяжении последних двух десятилетий недостаточно уделял внимания системам РЭБ, что позволило Кремлю получить преимущество в этой области. В США и НАТО внезапно было замечено, что существует углубляющийся разрыв поколений. Если в большинстве западных стран закуплено немногочисленное оборудование РЭБ, в Польше закупка таких средств отменена или даже не планируется, то в России ситуация совершенно противоположная.

Только в течение 2017 года для выполнения плана модернизации Вооруженных сил Минобороны России планирует внедрить 450 образцов различных систем РЭБ, в первую очередь тех, которые будут подавлять радиолокационные, коммуникационные и навигационные сигналы. Данная закупка будет включать приобретение таких систем, как: «Борисоглибск-2», «Дюгонист», «Инфауна», «Красуха-4С», «Красуха-2О», «Лиер-3», «Москва-1». , «Ртуц-БМ», «Свет-КУ» или «Житиэль». Минобороны России в начале 2017 года также сообщило, что Тихоокеанский флот получил новые системы РЭБ: «Самарканд» и «Свет-КУ».

Анализ возможностей, предлагаемых отдельными системами РЭБ, позволил бы получить реальную картину разрыва между армиями НАТО и возможностями, которые могли бы быть использованы русскими в случае возникновения конфликтной ситуации.

Примеры систем РЭБ, используемых в Российской армии

Комплект «Борисоглебск-2» (РБ-301Б) [комплексный, если следовать русской терминологии — примечание переводчика] состоит из мобильного пункта управления Р-300КМВ и до 8 машин, оснащенных радиоглушителей: Р-378BMW, Р-330BMW, Р-934BMW и Р-325UMW.Использование гусеничного шасси МТ-ЛБ делает эту систему очень мобильной, и ее можно развернуть из походного положения в рабочее за 15 минут. Вся система остается полностью автономной.

Система SIGINT, встроенная в комплект, передает соответствующие данные на станцию ​​управления и анализа, которая, оценивая источники сигнала, направляет соответствующий луч помехового сигнала на данный источник. Командный пункт «комплекса» Р-300КМВ обслуживается экипажем из четырех человек. Два солдата работают операторами ЭСУД, которые в автоматическом режиме управляют восемью генераторами помех, которые могут нарушить работу до 30 источников электромагнитного сигнала.

Система

«Борисоглебск-2» предназначена, в первую очередь, для противодействия системам радиосвязи (в том числе спутниковой) и радионавигационных систем. По сравнению с предыдущими вариантами этого пакета расширена полоса распознаваемых и глухих частот. Более того, процесс сканирования вышеупомянутых частот был ускорен, что также сократило время реакции, необходимое для отправки правильного сигнала глушения. Это было достигнуто за счет применения ИТ-сети с открытой архитектурой.Это также должно ускорить разработку и обновление программного обеспечения.

Система

«Дюгонист» действует как комплекс ЭМ-наблюдения, который должен предотвращать нежелательные действия, предпринимаемые собственными силами, а также устранять способность противника проводить активные радиоэлектронные операции. Рассматриваемая система часто сочетается с батареями баллистических ракет, что придает им скрытый рабочий профиль.

«Комплекс» позволяет пользователю анализировать принимаемые радио и электронные сигналы в широком диапазоне частот (от 0.1 МГц, до 18 ГГц), отслеживать сигналы (с точностью от 2 до 3 градусов) и определять местоположение источников излучения, а также оценивать так называемую «электромагнитную обстановку». Это используется для контроля действий собственных сил и поиска « технических каналов утечки информации ».

Комплекс

«Инфауна» предназначен для обнаружения и подавления коммуникаций противника, а также для защиты собственных войск от радиоуправляемых взрывных устройств. Это происходит путем обнаружения опасного сигнала и подавления этого сигнала путем его подавления.В основе системы лежит универсальная платформа K1SZ1, созданная на базе БТР-80.

«Инфауна» в основном входит в состав ВДВ России. Первые четыре экземпляра этого комплекта были переданы Западному и Южному военным округам в начале 2012 года, еще два были поставлены в 2014 году, а последующие шесть систем были получены в 2015 году.

«Комплекс» Красуха-4С (1РЛ257) — широкополосная мобильная система активного постановки помех, предназначенная для защиты наземных объектов от обнаружения платформами ДРЛО, многофункциональных радаров тактических многоцелевых самолетов, дронов, наземных радаров. и радары разведывательных спутников.По словам россиян, «Красуха-4С» по-прежнему способна заглушить такие радары в радиусе 300 километров.

Также сообщается, что эта система предлагает возможность подавлять и нарушать работу бортовых систем платформ ДРЛО AWACS и E-2 Hawkeye AEW. Говорят, что он способен действовать и против радарных высотомеров крылатых ракет.

Комплекс

«Лиер-3» (РБ-341В) предназначен для использования в разведывательных целях и для подавления сигнала мобильных телефонов. В нем используются постановщики помех двух небольших БПЛА «Орлан-10», входящих в состав комплекса.

Дроны позволяют собирать данные GSM-сетей, они также оснащены глушителями мощностью 10 Вт, что позволяет им прерывать связь по мобильному телефону в радиусе 6 км. Русские предполагают, что «Лиер-3» также сможет прервать общение в социальных сетях, которые часто используются для публикации предупреждений и информации о движении противника.

«Москва-1» (комплект 1Л267) — система пассивной радиолокационной разведки, обнаруживающая радары самолетов и наводящая на них системы активных помех.Таким образом, принцип работы системы аналогичен принципу действия комплекса «Борисоглебск-2», но действует против радаров и воздушных угроз.

«Москва-1» может обнаруживать воздушные цели и ракеты на дальностях до 400 километров. Комплекс состоит из трех грузовиков КАМАЗ, в состав которых встроен модуль разведки 1Л265, пункт управления станциями постановки помех 1Л266 и пункт управления 1Л267. Вся позиция может быть развернута и приведена в боевую готовность за 45 минут.Он может контролировать до 9 станций активных помех.

Глушитель «Ртуть-БМ» (СПР-2М) был разработан до распада Советского Союза, как глушитель, который будет действовать против взрывателей приближающихся ракет (таких как ракеты «Град» и «Смерч»). реактивные артиллерийские системы) и артиллерийские снаряды. Первоначально система базировалась на БТР-70, позже русские начали использовать платформу БТР-80. Система СПР-2М отличается от версии СПР-2 тем, что также обладает способностью действовать против ОВЧ- и СВЧ-передач и основана на гусеничной платформе МТ-ЛБ.

В базовом режиме работы станция действует как активатор радиовзрывателей снарядов, взрывая их на безопасной высоте или переводя из режима точного наведения в режим детонации при контакте. Это делает такие снаряды неэффективными, поскольку они взрываются на земле, а не над ней. Русские часто представляют пропагандистские ролики, в которых новая система создает электромагнитный купол, отклоняющий снаряды или вызывающий их взрыв.

Эффективность системы по радиовзрывателям должна быть выше 80% как при тушении огня, так и при одиночных выстрелах.Таким образом, система представлена ​​как эффективное средство защиты командных пунктов, мостов, артиллерийских позиций и мест скопления войск. Единая система, по мнению россиян, способна обеспечить безопасность на площади в 500 000 квадратных метров. Одиночная машина имеет экипаж из двух человек и может непрерывно работать более 6 часов. Развертывание системы не займет более 10 минут.

Система РЭБ

«Свет-КУ» (РБ-636АМ2) предназначена для проведения мероприятий SIGINT и подавления радио- и радиолокационных сигналов в диапазоне частот от 25 МГц до 18 ГГц.Система позволяет отслеживать различные выбросы и рассчитывать координаты источника. RB-636AM2 по-прежнему способен автономно глушить сигналы сотовых телефонов GSM, CDMA2000 и UMTS.

Система введена в эксплуатацию еще в 2012 году. Изначально она базировалась на платформах КамАЗ. Производитель, ООО «Специальный технологический центр» из Санкт-Петербурга, также представил вариант системы на базе фургона Ford Transit, который позволит пользователю скрытно работать даже в движении по дорогам общего пользования.Когда система антенных решеток не расширена, автомобиль ничем не отличается от своих гражданских собратьев.

Расширенная антенная решетка может вращаться в горизонтальной плоскости, что позволяет принимать радиосигналы с любого направления. Точность зависит от диапазона частот, в котором излучается сигнал. Если излучатели работают в диапазоне от 30 до 100 МГц, достигается точность 5 градусов. Для диапазонов от 1 до 3 ГГц точность сужается до 2 градусов.Русские провели полевые испытания этой системы на базе грузовика КамАЗ во время операций, проводимых на востоке Украины (Луганск).

Комплекс

«Житель» (Р-330Ж) состоит из двух элементов: колесной платформы с постом оператора системы разведки (диапазон частот 0,1–2 ГГц) и прицепа с излучателями и антеннами системы активных помех.

Согласно официальной информации, целью системы является обнаружение, отслеживание и подавление спутниковой связи Inmarsat и Iridium и сотовых телефонов GSM 1900, а также противодействие навигационной системе GSM, использующей спутники NAVSTAR.

«Житель» может работать автономно или дистанционно со станции Р-330КМК. Дальность его действия определена как 15 километров в случае постановки помех наземным системам и 200 километров по бортовым платформам.

Это не система селективного постановки помех, поэтому срабатывание станции также блокирует собственные системы связи и навигации. Таким образом, процедура предполагает, что перед включением излучателей сигнал предупреждения распространяется среди собственных подразделений, остающихся активными в близлежащей зоне.Сигнал, позволяющий товарищам повторно использовать собственные радиостанции, передается через системы проводной связи или мессенджеры.

Российская цель — создание стратегических возможностей РЭБ

Приведенный выше перечень систем РЭБ и РЭБ является выборочным, он не дает читателю полного представления о средствах радиоэлектронной борьбы, разработанных для Вооруженных Сил России. Например, еще в 2016 году компания KRET объявила о начале программы испытаний наземного решения РЭБ большой мощности, которое блокирует критически важные линии передачи данных, используемые армией США для проведения операций по всему миру ».Указанный комплекс будет интегрирован с ЗРК С-300В4 или С-400.

Новая многоканальная система ECM / EW должна использовать несколько отдельно расположенных модулей постановки помех. Благодаря вышесказанному, вышеупомянутый пакет должен оставаться способным подавлять несколько отдельных систем C4ISR, используемых противником на больших расстояниях, с использованием сложного цифрового сигнала. Более того, распространение и рассеивание излучателей в пределах театра увеличивает живучесть помещения, поскольку оно может стать основной целью для воздушных ударов.До сегодняшнего дня название этого люкса остается неизвестным.

Среди последних решений, предлагаемых российской промышленностью, с ноября 2016 года также значится стратегическая система РЭБ. Комплекс должен состоять из множества систем РЭБ, объединенных в единую сеть, что позволит им более эффективно выполнять боевые задачи. , например нанесение массированных электромагнитных ударов по радиосвязи противника и решениям C4ISR. По мнению российских экспертов, указанная выше сюита могла иметь решающее влияние на сценарий конфликта.

Русские готовы воспользоваться работами по сетецентрической системе C4ISR, которая разрабатывается в США. Его основным элементом является однородная сеть ИКТ, которая сокращает время, необходимое для передачи информации между отдельными элементами системы управления и контроля. Нарушение этой структуры стало одной из ключевых задач для российских систем РЭБ.

HFGCS (высокочастотная глобальная система связи) также рассматривается россиянами как очень важная цель.Эта система используется США для управления действиями стратегических ядерных сил и военной авиации. В случае необходимости эта система может также использоваться армией США, военно-морским флотом США и силами НАТО. Русские хотят использовать тот факт, что HFGCS работает в диапазоне частот от 3 до 25 МГц с определенными рабочими и резервными частотами. Тогда они уверены, что найдут эффективный способ нарушить общение по этому каналу.

Система

«Мурманск-БН» должна стать основой такой системы стратегических помех.Скорее всего, данный пакет был представлен еще в 2014 году. Его цель — заглушить коротковолновую передачу на расстоянии до 5000 километров, что делает это решение одним из самых мощных пакетов ECM, когда речь идет о мощности сигнала, превышающей 400 кВт. Вся система базируется на семи грузовиках КамАЗ, это не мобильная комплектация. 72 часа светового дня требуется для развертывания антенной решетки на основе телескопических мачт, высота которых достигает 32 метров.

Именно эта система должна стать ядром сил ЕСМ / РЭБ в России, усиливая возможности электромагнитных ударов.В России предполагается, что если Мурманск будет размещен вместе с Тихоокеанским флотом, ВМФ будет иметь возможность электронным способом контролировать обширные районы Тихого океана. Комплекты, используемые Северным флотом, позволят русским обезопасить арктический регион, Гренландию или даже некоторые из северных территорий Канады. Российские системы, например развернутые в Крыму, также смогут достичь: Европы, Северной Африки, Ближнего Востока и Средиземноморского бассейна.

Стратегическая система РЭБ как таковая может также использоваться в качестве средства сдерживания, поскольку потеря связи на стратегическом и оперативном уровнях может оттолкнуть потенциального агрессора от ведения каких-либо боевых действий.

Однако русские не собираются ограничиваться сложными системами постановки помех, которые имитируют цели или берут на себя контроль над электронными системами противника. Они по-прежнему готовы использовать грубые «шумовые» глушители, которые, благодаря своей высокой мощности сигнала, излучаемого в большом диапазоне частот, должны перегружать приемники электронных систем противника, делая невозможным отделение сигнала от шума. Очевидно, для этого требуется много энергии, из-за чего все, что находится в непосредственной близости от станции РЭБ, «закипает», как в микроволновой печи.Однако для россиян это никогда не доставляло неудобств, их никогда не волновали жалобы местного населения.

Миф о непобедимых российских системах РЭБ — дело USS «Дональд Кук».

Российские власти изо всех сил пытаются создать миф о непобедимых системах РЭБ, оправданный большим количеством принадлежащего им оборудования. Однако некоторые сценарии, реализуемые русскими, нельзя отнести к реальной борьбе с хорошо организованным противником.Например. Дроны Lieer использовались для отправки текстовых сообщений, в которых вражеские подразделения направлялись в районы засад. Этот вид деятельности может быть эффективным против чеченских повстанцев или ИГИЛ, однако остается весьма сомнительным, будут ли достигнуты аналогичные результаты в борьбе с вооруженными силами с использованием современного оборудования радиосвязи. В таких случаях ценность такой системы остается очень незначительной.

Сирийский конфликт использовался русскими аналогичным образом. СМИ были переполнены информацией о якобы безграничных возможностях используемых там систем РЭБ.В результате в западной прессе появилось множество статей, описывающих преимущество РЭБ, полученное Россией над НАТО.

Совершенно иной подход был принят российскими властями в отношении гражданской войны на востоке Украины. Здесь Кремль хранит молчание, хотя средства массовой информации обвиняют Кремль в использовании упомянутого конфликта в качестве полигона для испытаний новых систем РЭБ, которыми не обладает украинская армия. Между тем журналисты-расследователи зафиксировали наличие в Луганске и Донецке следующих систем РЭБ:

  • Автоматизированная станция обнаружения, сопровождения и постановки помех Р-343УМ, работающая в диапазоне частот от 100 до 2000 МГц;
  • Автоматическая станция постановки помех Р-330Ж «Жител», действующая против радиосистем, работающих в диапазоне частот от 100 до 2000 МГц;
  • станция постановки помех «Ртуть-БМ»;
  • Комплекс радиолокационных помех «Свет-КУ» (РБ-636АМ2);
  • Мобильная станция постановки помех «Борисоглебск-2»;
  • Комплект РЭБ «Лиер-3».

Наибольший успех российских систем РЭБ виден не в случае применения таких решений в Грузии, Сирии или Украине, а скорее в ударе по ракетному эсминцу USS «Дональд Кук», действовавшему в Черном море, 12-го числа. Апрель 2014 г. Это также хороший пример того, как действует российская пропаганда, и ее влияния на российское (и не только российское) общество.

Согласно официальной информации, распространенной Кремлем, русские смогли отключить радарные системы американского эсминца благодаря передатчику активных помех «Хибины», установленному на пролетающем самолете Су-24.Это событие стало для российских СМИ доказательством того, что российские системы РЭБ / ECM остаются выгодными перед западными технологиями. Подчеркивается, что Су-24 совершил 12 облетов, не подвергаясь опасности.

Более того, сообщалось, что американские моряки были напуганы до такой степени, что 27 человек решили прекратить службу в ВМС США. По российской информации, 70% экипажа эсминца должны были уволиться.

Русские не принимают тот факт, что электронная атака была проведена с нарушением международного права и в ситуации, когда было известно, что американцы не собираются отвечать вооружением.В любом случае это возможно, поскольку автономная 20-мм зенитная система Phalanx может управляться не только с помощью радара, но и с помощью встроенного оптико-электронного датчика. И даже лучшая система РЭБ окажется бесполезной, если будет принято решение использовать Phalanx CIWS.

Кремль также игнорирует тот факт, что американский эсминец по-прежнему владеет ракетными системами, которые могут удерживать любой самолет на расстоянии 100 километров. В случае реального конфликта ни у одного самолета Су-24 не будет никаких шансов пролететь в непосредственной близости от американского судна.

Это еще более сомнительно, поскольку корабли класса Arleigh Burke не держатся близко к прибрежной зоне, оставаясь в руках ракет Tomahawk с дальностью полета около 2000 километров. Российский самолет, прежде чем нанести удар по кораблю, должен был пролететь не менее нескольких сотен километров над открытой водой, что нельзя было сделать скрытно, с платформами ДРЛО, отслеживающими воздушное пространство. На американцев напали, но из-за отсутствия конфликта они ничего не могли сделать, кроме дипломатической ноты (которую все равно проигнорировали).

С другой стороны, тот факт, что американские моряки ушли в отставку после российской атаки РЭБ, сомнительна, поскольку 62 эсминца как один из них все еще находятся на боевом дежурстве. Информации о том, что такие корабли будут отозваны из-за проблем с персоналом, не поступало. Однако слоган броский, еще раз убеждая российскую медиа-аудиторию в мощи Федерации.

Тем не менее, это не единственный пример успеха российских систем РЭБ. По сообщениям российских СМИ, когда в Сирии появилась шутка Су-30 и Су-34, «турецкие партнеры по НАТО вывели свои системы Patriot из Турции».Системы Patriot, как предполагают русские, постигла судьба, аналогичная судьбе Дональда Кука — они были ослеплены. Однако официальная причина вывода «Патриотов» из Турции была иной, поскольку уровень угрозы баллистических ракет снизился, по крайней мере, в случае затопления сирийской территории в результате гражданской войны. Во-вторых, элементы, принадлежащие отдельным государствам, находившиеся на дежурстве более 2 лет, были отягощены работой.

Следует знать, что до тех пор, пока не разразится серьезный конфликт, русские могут использовать свои системы только против собственных коммуникационных и командных решений.Если подразделения РЭБ успешно выполняют какую-то миссию, это оборачивается слабыми возможностями российских комплектов C4ISR. И до сих пор нет данных о том, насколько эффективным будет подавление западных решений, особенно новейших.

Ни в коем случае нельзя пренебрегать российскими решениями. Маловероятно, что дорогостоящие системы РЭБ вводятся на вооружение армии исключительно в пропагандистских целях. Стоимость системы «Красуха-4С», как сообщается, достигла 125 рублей.2 миллиона за единичный пример, еще в 2013 году. А 18 таких систем были получены российскими войсками в период с 2014 по 2015 год. Между тем внедрение девяти систем C4ISR «Москва-1» до конца 2016 года дорого обошлось бирка 3,5 млрд руб.

Боевые системы РЭБ / ECM на данный момент в Польше приобретены не были. Не существует широко известной концепции развития систем РЭБ, аналогичной утвержденной Владимиром Путиным несколько лет назад. Тот факт, что соответствующий документ был подписан Президентом, должен быть достаточным, чтобы привлечь внимание лиц, принимающих решения, особенно когда речь идет о важности доктрины РЭБ.

TtH • Обзоры • Клыки, когти и ракетные установки

Рецензия на главу «Насильственные наслаждения с насильственным концом» от MamaSissy

Рецензия:

Большая серия. Мне нравилось, что Ксандер планирует пойти на войну. Его взаимодействие со стаей и Калленами было потрясающим. Потом стать вампиром? Ух ты! Мне понравилась вся эта сцена. Я смеялся над «Вампиром Ксандером» в гавайской рубашке и умолял не блестеть. И когда он вместо этого поглотил солнечный свет! Очень понравилось.Не могу дождаться, чтобы прочитать больше

Отзыв, сделанный [MamaSissy] • Дата [7 июня, 21] • Рейтинг [10 из 10] Рецензия на главу «Насильственные наслаждения с насильственным концом» от dogbertcarroll

Рецензия:

Ха, не ожидал этого.

Отзыв Автор [dogbertcarroll] • Дата [29 августа 20] • Нет оценок Рецензия на главу «Насильственные наслаждения с насильственным концом» от Netchka

Рецензия:

Отличная история. Я предполагаю, что Ксандер был отправлен в это измерение, чтобы сделать именно то, что он делает, остановить и уничтожить Вольтури.

Отзыв от [Netchka] • Дата [26 июня 20] • Рейтинг [10 из 10] Рецензия на главу «Насильственные наслаждения имеют жестокий конец» из Thewhiterose

Рецензия:

Хорошая битва. Мне любопытно, какая у него будет «власть», если таковая будет. Мне нравится полная противоположность Sparkly — это пустота, ха-ха. У Дэндерса глаза изменили цвет. Я знаю красный цвет для человеческой крови, оранжевый для крови животных, будут ли его глаза цвета твинки? Если он умен, он сэкономит деньги, чтобы купить компанию Twinkie, или узнать рецепт их изготовления, чтобы не морить их голодом, чтобы компания разорилась или перестала делать Twinkie’s.

Отзыв от [Thewhiterose] • Дата [15 мая, 20] • Оценка отсутствует Обзор главы «Насильственные наслаждения имеют жестокий конец» от Storiescollector

Обзор:

Хорошая сцена битвы, идет Вольтури, будет интересно узнать, почему (Калленс или Райли и другие …). Спасибо, что обновили так быстро.

Отзыв Автор [Storiescollector] • Дата [15 мая 20] • Рейтинг [10 из 10] Рецензия на главу «Насильственные наслаждения с насильственным концом» от nerfherder

Рецензия:

А. Хорошо. Вультури тоже нужно немного взбодриться.Приятного чтения, спасибо!

Отзыв от [nerfherder] • Дата [15 мая 20] • Оценка [9 из 10] Обзор главы «Перезагрузка» из Thewhiterose

Обзор:

Ага, я нашел это сегодня и прочитал сегодня утром первую. Я догнал здесь прямо перед битвой. Ксандер такой же холодный, как и остальные?

Отзыв от [Thewhiterose] • Дата [15 мая, 20] • Оценка отсутствует Обзор главы «Перезагрузка» из Storiescollector

Обзор:

Спасибо за обновление, с нетерпением жду, как планы Ксандера будут развиваться с «помощью» Мерфи…

Обзор Автор [Storiescollector] • Дата [14 мая 20] • Рейтинг [9 из 10] Рецензия на главу «Тренировки и секреты» от Ailsam

Рецензия:

Ненавижу книги и фильмы, но, что очень удивительно для меня, обожаю эту серию! Мне очень понравилось «наблюдать», как Ксандер борется с вирусом и сохраняет огромную часть самого себя, и я хотел бы увидеть, как вы планируете развивать эту историю. Мне также действительно интересно узнать, смогут ли Лия и Ксандер наладить отношения теперь, когда Ксандер стал тем, кого она генетически запрограммирована ненавидеть.Есть возможность обновления?

Отзыв от [Ailsam] • Дата [6 ноября 17] • Рейтинг [10 из 10] Рецензия на главу «Тренировки и секреты» от otakumick

Рецензия:

Интригующий рассказ, хотелось бы увидеть больше.

Отзыв Автор [otakumick] • Дата [12 17 мая] • Без рейтинга Обзор главы «Тренировки и секреты» от DieselDriver

Обзор:

Пока что довольно интересно. Отличается от всех и это хорошо. Тоже разные И хорошие. Мне это нравится, это заставляет задуматься. Надеюсь, в ближайшее время у вас будет возможность продолжить эту историю.Он работает большую часть года с момента последнего обновления, и его стоит обновить. Надеюсь, ты в порядке.

Отзыв от [DieselDriver] • Дата [25 марта 17] • Без оценки Рецензия на главу «Игры разума» от Difdi

Рецензия:

> «Кроме сверкающих», — прервал вампир Ксандер.

Проблема с этим планом в том, что Спарклинг также известен как Daywalker. Если вы не позволите вампирской инфекции установить эту область силы, солнечный свет уничтожит вас при контакте.

Отзыв от [Difdi] • Дата [1 ноя 16] • Без рейтинга Обзор главы «Тренировки и секреты» из slmncpm

Обзор:

Я полностью взбесился из-за него и его богини-твинки.* вручает вам лепешки *

Отзыв от [slmncpm] • Дата [26 августа 16] • Нет оценок Обзор главы «Знакомство» с slmncpm

Обзор:

Не могу дождаться, чтобы увидеть больше, когда муз вас пустят. * улыбается *

Отзыв Автор [slmncpm] • Дата [18 августа 16] • Нет оценок Обзор главы «Тренировки и секреты» из шугокаге

Обзор:

Спасибо за еще одну впечатляющую главу и сцену!

Отзыв Автор [shugokage] • Дата [13 Авг 16] • Нет оценок

Болтган из реальной жизни | Улей тиранидов

Этот веб-сайт является полностью неофициальным и никоим образом не поддерживается Games Workshop Limited.

Адептус Астартес, Age of Sigmar, Battlefleet Gothic, Черное пламя, Черная библиотека, логотип Black Library, BL Publishing, Кровавые ангелы, Bloodquest, Blood Bowl, логотип Blood Bowl, Устройство с шипами Blood Bowl, Cadian, Catachan, Устройство Хаоса , Cityfight, логотип Хаоса, Цитадель, Устройство Цитадели, Город Проклятых, Кодекс, Охотники на демонов, Темные ангелы, Темные Эльдары, Темное будущее, устройство Двуглавого / Имперского орла, ‘Eavy Metal, Eldar, устройства символов Eldar, Epic , Око Ужаса, Фанатик, логотип Фанатика, Логотип Фанатика II, Воин Огня, Мир-кузница, Мастерская игр, Логотип Мастерской игр, Генокрад, Золотой Демон, Горкаморка, Великий Нечистый, логотип Молота Зигмара, Логотип Рогатой Крысы, Инферно, Инквизитор, логотип Инквизитора, Устройство Инквизитора, Инквизитор: Заговоры, Хранитель Тайн, Кхемри, Кхорн, Крут, Повелитель Перемен, Мародер, Мордхейм, логотип Мордхейма, Некромунда, трафаретный логотип Некромунды, логотип пластины Некромунды, Некрон, Нургл, Орки, Орочьи черепа, Сестры Битвы, Stormcast Enternals, Скавен, устройства символов Скавенов, Слаанеш, Космический Халк, Космический десантник, главы Космического десантника, логотипы глав космического десантника, Талисман, Тау, обозначения касты тау, Короли гробниц, Трио воинов, Логотип двуххвостой кометы, Тиранид Тираннид, Тзинч, Ультрамарины, Warhammer, Warhammer Historical, Warhammer Online, Устройство Warhammer 40k, логотип Warhammer World, Warmaster, White Dwarf, логотип White Dwarf и все связанные знаки, имена, расы, знаки отличия, персонажи, транспортные средства, локации, единицы, иллюстрации и изображения из игры Blood Bowl, мира Warhammer, мира Talisaman, Age of Sigmar и вселенной Warhammer 40,000 являются либо ®, TM и / или © Copyright Games Workshop Ltd 1975-2020, зарегистрированными в Великобритании и другие страны мира.Используется без разрешения. Нет никаких сомнений в их статусе. Все права принадлежат их владельцам.

«Базальт» и «Малахит» прессуются в граните. Российские ракеты «Гранит»

В 1969 году ОКБ-52 приступило к разработке противопехотных работ Гранита Н-700. В 1970 году был завершен эскизный проект. Комплекс предназначен для нанесения ударов по боевым узлам (в первую очередь АУГ), переоборудования и высадки частей противника с усиленной ПВО и ПРО.

Гранитный ракетный комплекс, созданный ОКБ-52 (ныне НПО машиностроения), должен был отвечать чрезвычайно высоким требованиям: максимальная дальность не менее 500 км, максимальная скорость не менее 2500 км / ч.От предшествующих отличались гибкие адаптивные траектории, универсальность на старте (подводный и надводный), а также носители (подводные и надводные корабли) и рациональная стрельба из лука с рациональным пространственным расположением ракет, шумозащищенной системой избирательного управления. Допускалась стрельба по целям, координаты которых известны с большими ошибками, а также с большим количеством устаревших данных. Все операции по повседневному и пусковому обслуживанию ракет были автоматизированы. В результате у гранита появилась реальная возможность решить любую морскую задачу одного перевозчика.Однако эффективность противодействующего ракетного комплекса большой дальности в значительной степени определяется возможностями разведки и целеуказания. Система «Успех», в основе которой лежал самолет Ту-95, уже не обладала необходимой боевой стойкостью. Была создана новая система морской космической разведки и целеуказания (МККК) — «Легенда».

Испытания «Гранита» начались в ноябре 1975 года с наземного стенда и закончились в августе 1983 года, а с декабря 1980 года пуски производились с подводных лодок ПР.949. Указом, см. 12 марта 1983 г., Гранитный комплекс был принят.

Ракета

ЗМ-45, оснащенная как ядерной (500 кт), так и фугасной боевыми частями массой 750 кг, оснащена ТРД «Маршами» КР-93 с кольцевым твердотопливным ракетным ускорителем, работающим под водой. Максимальная дальность стрельбы — до 600 км, максимальная скорость соответствует M = 2,5 на большой высоте и m = 1,5 — на малой. Стартовая масса ракеты — 7000 кг, длина — 9,15 м, диаметр корпуса — 0.85 м, размах крыла 2,6 м.

Rocket воплотила в себе богатый опыт советских конструкторов по созданию электронных систем искусственного интеллекта, позволяющих действовать против одиночного корабля по принципу «одна ракета — один корабль» или «стерины» вопреки порядку кораблей. Ракетами можно стрелять как одиночными, так и залповыми (до 24 ПЗР в большом темпе). PCR P-700 После пуска полностью автономен, имеет сложную траекторию полета и многовариантную программу атаки соединений противника.За счет изменения скорости полета ПКР один залп способен образовывать плотную группировку, что облегчает преодоление средств о противнике, а за счет бортового СУ и взаимного обмена информацией — оптимально распределять цели между собой. Организация полета всех залповых ракет, порядок наведения и «прикрытие» его включенным радиолокационным визиром позволяет ПКР летать на маршевом участке в радиорежиме. В процессе полета ракеты несут оптимальное распределение целей между собой внутри порядка (алгоритм решения этой задачи разработан Институтом вооружения ВМФ и НПО «Гранит»).Приспосабливаясь к отряду кораблей противника, ракеты сами распределяют и классифицируют важность цели, выбирают тактику атаки и ее план. Для устранения ошибки при выборе маневра и повреждения указанной цели в бортовой вычислительной машине ПЦР используются электронные данные о современных классах кораблей. Кроме того, в машине есть чисто тактическая информация, например, о типе приказов кораблей, что позволяет ракете определять, кто перед ней конвой, авианосец или десантная группа, и атаковать основные цели в его состав.Также в бортовой вычислительной машине имеются данные о средствах противодействия радиоэлектронной борьбе противника, способных создавать помехи для отвода ракет от цели, тактических приемах огневой противо-сердечной защиты. Как говорят конструкторы, после запуска ракеты они сами решают, какая из них будет атаковать, какую цель и какие маневры следует осуществить в соответствии с математическими алгоритмами, заложенными в программу поведения. Ракета имеет как средства противостояния атакующим, так и свои противораковые.Уничтожив главную цель в группе кораблей, оставшиеся ракеты атакуют корабли других порядков, исключая возможность поражения двумя ракетами одной и той же цели.

На ТАРКР ПР.1144 20 гранитных ракет в индивидуальных блоках часов CM-233. Двенадцать ракет оснащены ТАВКР ПР.1143.5 «Адмирал Кузнецов». Кроме того, 3 атомных подводных лодки ПР.949 и 9 подводных лодок ПР.949А вооружены ракетами «Гранит». Оба типа лодок имеют по 24 пусковых установки.Поставка SU может обеспечить одновременную подготовку и запуск всех 24 ПЦР. Целеуказание можно получить от системы МККК «Легенда», самолетов Ту-95ПК или вертолетов Ка-25Тз.

Суперскорость и сложная траектория полета, высокая бесшумность радиоэлектронных средств и наличие у противника особого зенитно-авиационного ракетного комплекса обеспечивают «гранит» при стрельбе полным залпом, высокую вероятность преодоления средств ПВО и самолета. самолет. В настоящее время подводные лодки ПР.949 (а), вооруженные комплексом «Гранит», вместе с морской ракетной авиацией составляют основу противостоящих сил Российского флота. Благодаря уникальным техническим решениям, заложенным строителями в 80-х годах. прошлого века комплекс «Гранит» еще долгое время сохранит ваши прекрасные боевые качества.

Создавался для борьбы с ударными группировками американских авианосцев — он входил в группировку войск и, значит, на Западе получил обобщенное прозвище «убийца авианосцев».В значительной степени был «главным калибром» советского флота.

Советский флот был построен вокруг двух основных задач: прикрытия размещения катеров с баллистическими ракетами (и противодействия ракетным центрам противника) и борьбы с группировками авианосцев НАТО. Вторую задачу решал комплекс так называемых антиовианосных сил, в который входили надводные (корабли), подводные (подводные лодки) и воздушные (морские бомбардировщики) компоненты.

Для использования в надводной и подводной составляющей противовоздушных сил в 1970-х годах и Гранитного комплекса.Разработчик — Реутовское НПО «Машиностроение». Гранит испытан с 1975 г., принят на вооружение в 1983 г., неоднократно модернизировался (еще раз, для ряда сведений, около 2003 г. — с переводом бортовой электроники на новую элементную базу).

Ракета 3М45 / SS-N-19 Гранитный комплекс затонувших кораблей в НПО «Музей машиностроения», Реутов. Фото: Военный, Фото.

Ракета комплекса 3М45 имеет массу более 7 тонн. Пусковой ускоритель работает на твердом топливе, маршевый двигатель — турбореактивный.Боевая часть Fugasically пробивающая (750 кг) или ядерная. Дальность стрельбы по разной информации от 500 до 700 км по комбинированной траектории. Максимальная скорость полета ракеты около 2,5 м.

В случае некорректной стрельбы они использовали информацию Морских космических разведывательных систем (MCRC) «Легенды»: малоразрядная группировка спутников с мощным радаром. Система наведения ракеты Комбинированная: инерциальная с работой активной радиолокационной головки наведения конечной ступени траекторий.

Пусковая и головная часть ракетного комплекса «Гранит» на Курской площадке после подъема.Фото: forum.airbase.ru.

С залповой стрельбой, система обмена информацией между ракетами залпом, формирующая единое информационное пространство для всех ракет (которая видит одну, они видят все) и позволяет выполнять конструктор в порядке кораблей противника с оценка размера потенциальной цели. В бортовых вычислительных средствах — типовой набор информации о сигнатурах кораблей и приказов, дающий ракетам возможность определять тип цели.Используется гибкий адаптивный алгоритм формирования траекторий в групповой атаке, использование которого получило неофициальное прозвище «Волчья вспышка»: сами ракеты Зеллена в автоматическом режиме «разбирают», что и будет выполнять часть боевой задачи.

В частности, схема «ракетчик-наводчик», идущая по высокой траектории, что в связи с этим имеет большую радиолокационную способность, и снабжающая всю «стаю» информацией о целях. В случае перехвата «настила» «стая» назначает следующее.На завершающем этапе полета ракета совершает противотранспортный маневр по заданной программе уклонения.

В годы холодной войны конструкторам СССР и США необходимо было начать работы по созданию подводных лодок, содержащих сверхскоростные ракетные торпеды и крылатые ракеты. Обострившиеся отношения СССР с США стали причиной появления ракетных крейсеров Советских Вооруженных Сил, оснащенных противодвижущимися ракетами и сверхзвуковыми бомбардировщиками.В 1983 году на вооружение флота СССР была принята сверхзвуковая крылатая ракета П-700 комплекса «Гранит». С 1969 года его начали создавать, и до сегодняшнего дня комплекс был усовершенствован и не прошло ни одного государственного испытания.

Как было создано оружие?

Ракета П-700 «Гранит» разработана в НПО машиностроения под руководством главного конструктора В. Н. Челымая. В 1984 году его сменил Герберт Ефремов. Впервые на государственные испытания крылатая ракета П-700 комплекса «Гранит» была представлена ​​в 1979 году.

Бортовая автономная селективная система управления крылатой сверхзвуковой ракетой собрана учеными и конструкторами ЦНИИ Гранита. Ответственным за работу сайта был назначен генеральный директор Павлов В.В.

Испытания проводились на береговой плите, подводной лодке и крейсере «Киров». С 1983 года все проектные работы, и ВМФ СССР получил в свое распоряжение комплекс П-700 «Гранит». На фото ниже представлены особенности конструкции ракеты АТО.

При создании сверхзвуковой крылатой ракеты П-700 использовался принцип взаимной увязки трех элементов:

  • Средства действующие на цель.
  • Носитель, на котором производится установка ракет.

В результате создание элементов единого комплекса обеспечило возможность военно-морского флота СССР решать самые сложные задачи морского боя: уничтожать мощные корабли и авианосцы.

Какие корабли были вооружены новым комплексом?

Постановлением ЦК КПСС после успешных летно-конструкторских испытаний, проведенных в ноябре 1975 года, комплекс «Гранит» имел на вооружении:

  • «Антей» — атомная подводная лодка.
  • «Орлан» — тяжелый атомный ракетный крейсер.
  • Grades — тяжелый авианесущий крейсер.
  • «Адмирал Флот Советского Союза Кузнецова».
  • Тяжелый авианесущий крейсер.
  • «Петр Великий» — тяжелый крейсер.

От типа носителя влияют габариты ракеты. Со временем ракеты П-700 необходимо заменить на более универсальные и компактные антирелигиозные ракеты с меньшим радиусом действия. Необходимость замены объясняется также их техническим устареванием.

Эффективность установки

Чтобы противостоять реальной авиационной угрозе со стороны ВВС США, российские конструкторы нашли асимметричное и экономичное решение. Проведенные расчеты показали, что оснащение каждого российского подводного крейсера комплекса «Гранит» в стране обходится намного дешевле, чем их авианосцы США. После проведения работ по модернизации и их носители ПКП «Гранит» при условии их доработки и поддержания в боевой готовности могут дать высокие показатели до 2020 года.

Что такое пистолет?

Комплекс Ракета П-700 «Гранит» представляет собой изделие сигарообразной формы, в передней части которого расположены кольцевой воздухозаборник и складывающееся крестообразное оперение хвостового оперения. Центральная часть фюзеляжа снабжена коротким крылом с высокими толстовками. После пуска ракеты крыло разворачивается. Ракета адаптирована для морского и воздушного пространства. В зависимости от оперативной и тактической настройки PCR могут применяться различные траектории полета. Комплекс «Гранит» может вести залп из имеющихся боеприпасов, а также применять ПЗР по одному.В таких случаях используется принцип: один выпущенный P-700 — один пораженный корабль противника.

На какие цели ориентированы сверхзвуковые крылатые ракеты?

Типичная задача Гранитного комплекса — уничтожение морских целей. По мнению военных специалистов, стрелять по прибрежным объектам проблематично. Объясняется это тем, что когда он подбирает для земных целей ГСН (головку самонаведения), ПЦР не функционирует. В таких случаях для ракет предназначен автономный режим, при котором головки самонаведения отключены.Вместо этого функцию регистрации ПЦР выполняет инерционная система. Крылатый П-700 имеет очень большую дальность стрельбы по наземным и прибрежным целям (выше, чем по морю). Для разрушения объектов на суше для КПК уменьшение малой высоты не требуется. Несмотря на это, использование аналогичных крылатых ракет без активированной ГСН — требует затрат на обмен: комплекс боеприпасов «Гранит» уязвим для средств электронной ПВО.

Как старт?

В движение крылатая ракета П-700 «Гранит» движется с помощью турбореактивного двигателя КР-21-300, расположенного по центральной оси.В задней части ракеты находится блок, содержащий четыре ускорителя, работающие на твердом топливе. Для хранения ракеты предусмотрен специальный герметичный транспортно-пусковой контейнер. Перед стартом ПКР «Гранит» крылья и оперение Р-700 находятся в сложенном состоянии. С помощью куполообразного обтекателя прикрывается воздухозаборник. Для того, чтобы установить «гранитный» П-700 при запуске ракеты, он не был поврежден выхлопом, перед запуском он залит водой, взятой за борт. Эта процедура необходима для того, чтобы включить ускоритель, выталкивающий ракету из мины.Куполообразный обтекатель уже в воздухе. При этом раскрываются крылья и оперение, которые до старта находились в сложенном состоянии. После сгорания ускоритель отталкивается, и ракета использует маршрут для своего полета.

Чем оснащен прибор?

Ракета «Гранит» П-700 содержит:

  • Боевая часть фугасно-пробивающая. Он весит от 585 до 750 кг.

  • Тактическое ядерное.
  • Масса которого составляет 500 килотонн.

Сегодня — согласно принятому международному соглашению — ядерные крылатые ракеты «Гранит» П-700 запрещены. В их оснащение входят только обычные боевые части.

Тактико-технические характеристики

  • Размер ракетного комплекса «Гранит» П-700 составляет десять метров.
  • Диаметр — 85 см.
  • Размах крыла — 260 см.
  • Масса оружия перед стартом 7 тонн.
  • Изделие может достигать минимальной высоты полета в зоне атаки 25 метров.
  • Комбинированная траектория полета позволяет ракете достигать дальности до 625 км.
  • Низкоскоростная траектория позволяет совершить перелет на расстояние, не превышающее 200 км.
  • Использование системы управления Ins, ArlGSN.
  • Пушка оснащена боевой пробивающей частью, масса которой составляет 750 кг.

Из-за большой массы и высокой скорости П-700, зенитные ракеты противника в них затруднены. По мнению некоторых военных экспертов, боевая часть П-700, которая весит 750 кг, эффективна только для поражения местности.Это обусловлено тем, что для крылатых ракет отклонения характерны дальностью до 200 метров, что затрудняет наведение на отдельную цель.

Что такое BTVM?

Для наведения ракеты на цель применяется активная радиолокационная головка. Информационные каналы, которые используются трехпроцессорной бортовой вычислительной машиной (БТСМ), позволяют выделить из большого числа Цели реальную цель. При групповом (залповом) обнаружении противника становится возможным за счет обмена информацией, идентификации и распределения цели по различным параметрам между самодвижущимися ракетами.

Способность ракет ряда конвоев, авиации или десантных кораблей определять правильную цель и наносить по ней удар возможна благодаря необходимым данным на бортовой вычислительной машине для всех классов современных кораблей. Работа BCVM направлена ​​на радиоэлектронные средства противника, которые, создавая помехи и другие тактические приемы, безопасные для воздуха, способны отводить выпущенные крылатые ракеты в сторону от цели. В современном П-700 есть станция 3Б47 «Кварц», которая с помощью специальных устройств сбрасывает дополнительные отражатели и ложные цели, предоставленные противником.Наличие БТВМ делает Ракету П-700 высокоинтеллектуальной: ПВО защищена от радиолокационных помех противника, в ответ ставит свои и создает ложные цели для атакуемой ПВО. При запуске группы информация возможна за счет BTVM.

Как атака?

Для стрельбы по цели, дальность до которой превышает 120 км, П-700 поднимается на высоту до 17 км. Большая часть полета выполняется на этом уровне. На этой высоте снижается влияние ракеты на сопротивление воздуха, что дает ей возможность экономить топливо.На отметке 17 км увеличен радиус обнаружения цели. После того, как цель найдена, выполняется ее идентификация. Затем выпущенные ракеты уменьшаются до 25 метров. GSN выключается. Это делает PCR невидимым для радаров противника. GSH уже включается перед самой атакой, когда необходимо точно нанести. Ударные ракеты организованы таким образом, что сначала уничтожают приоритетные цели, а затем — второстепенные. Распространение информации осуществляется между головками ракет перед самой атакой.В связи с этим на поражение каждой цели предназначено определенное количество ракет. Наличие тактических приемов, запрограммированных в каждой крылатой ракете, дает им возможность защищаться от обороны противовоздушной обороны противника.

Как проходят ПЦР?

Атака выпущенной однокрылой ракеты может быть направлена ​​на отдельный корабль. Если осуществляется групповой запуск, то на ПКР влияет целый комплекс кораблей. Опыт применения П-700 показал высокую эффективность ракет по береговым целям противника в том случае, если они действуют в группировке.В этом случае первые ракеты, содержащие особую ставку, выходят из строя всеми средствами противовоздушной обороны противника. Авианосец, у которого есть атакованный город или порт, больше не может сопротивляться. Следующий этап атаки выполняется другими ракетами, не имеющими особых опасений ослепить противника. В комплексе выпускаемых ракет одна из них может выполнять счетную функцию. Предпочтительно, чтобы такая ПЦР использовалась при проведении рейдового огня. Он предусматривает использование значительной высоты.При перехвате радара противника или его уничтожении функция фильтра автоматически берет на себя еще одну сверхзвуковую крылатую ракету.

Учения 2016 года

16 октября 2016 г., выполняя учебно-тренировочные задания, экипаж атомного подводного ракетного крейсера «Антей» выпустил ракету комплекса П-700 «Гранит». Местом съемок стала свалка на архипелаге Новая Земля.

По мнению некоторых военных экспертов, пуск Р-700 производился с целью стрельбы устаревшими или неисправными ракетами с последующей их заменой.При этом прорабатывались огневые мишени. Есть и другая версия учений: в связи с обострением политической ситуации в мире это событие стало сигналом НАТО о том, что Россия не устарела советскими ракетоносцами, а модернизировала, способная в любой момент поразить наземную цель.


После окончания Второй мировой войны противостояние двух сверхдержав, СССР и США, начало набирать обороты. Практически одновременно воинские части НАТО и Варшавского договора имели совершенно разные военные доктрины.Оборонительная политика Восточного блока исключала вторжение на территорию другого государства и, исходя из этого, развитию уделялось больше внимания. сухопутные войска и ракетная техника. США и НАТО предпочли агрессивную политику и создали авианосные группы (AURA). Последние и в настоящее время являются главной военной силой Америки в любой точке Мирового океана.

Создание сильного авиационного флота НАТО беспокоило руководство СССР. Разрушенная война не могла позволить себе создать такие морские силы, но надлежащее сопротивление врагу было жизненной необходимостью для страны.Выходом из ситуации стали ракеты, способные уничтожить авг. Разработка создания «Убийц авианосцев» началась в 50-х годах.

Благодаря многолетнему труду инженеров-конструкторов СССР, а затем и Российской Федерации появились ракетные системы, способные уничтожать авианосцы. К таким системам относятся антирабочие (ПКР) гранита П-700, которые являются лучшими в своем классе.


Прототипом первой советской крылатой ракеты стала немецкая ракета «ФАу-1». Инженерам предстояло немало поработать над созданием отечественного образца, который должен был отвечать всем требованиям военных.Первой противодействующей ракетой, принятой на вооружение ВМФ в 1959 году, была ракета PCR P-5, которая могла нести ядерный заряд.

У ракеты были прекрасные по тем временам показатели. Его скорость была близка к скорости звука (331 м / с), а дальность полета достигала 500 километров. Однако у ракеты был один недостаток — она ​​могла стартовать только с упора, что не позволяло использовать ее подлодки (пл).


Поиск решения проблемы длился несколько лет. В 1975 году модернизированная ракета прошла летные испытания.В 1983 году на вооружение ВМФ был принят новый ракетный комплекс П-700 Гранит. На вооружении находились как подводные лодки, так и надводные корабли.

Именно эти ракеты находятся в арсенале флагмана Северного флота — тяжелого атомного крейсера «Петр Великий». У него на борту двадцать 20 таких ракет. Российский авиационный крейсер «Адмирал Кузнецов» имеет 12 ракет.


По конструкции ракета П-700 имеет сигарообразную форму. Он снабжен складывающимися крыльями потовидной формы и хвостовым оперением, которое также складывается.

П-700 развивает скорость, превосходящую скорость звука в 1,5 раза, что сильно влияет на возможность его обнаружения противником средствами ПВО. Ракетные двигатели позволяют при полете на больших высотах развивать скорость до 2,5 М.

Имеющаяся на ракете независимая система управления позволяет ей противостоять воздействиям радиоэлектронной борьбы (РЭС). В то же время каждый П-700 имеет радиолокационные станции помех и способен сбрасывать ложные цели.

Боевая часть ракеты может быть оснащена боевыми частями различных типов в зависимости от решаемых задач, в том числе ядерной.Головка самонаведения активная и радиолокационная.

По словам разработчиков П-700, их творение обладает интеллектом. Это проявляется в том, что после пуска и подъема на большую высоту ракета способна обнаружить цель. А когда ракету уменьшают до минимальной высоты, она продолжает лететь до тех пор, пока не будет затруднено ее обнаружение и разрушение.

Описывая достоинства Р-700, стоит сказать, что он может работать «коллективно». Это происходит следующим образом: первая ракета обнаруживает и захватывает цель (или несколько целей), при этом выдает сигналы наведения другим ракетам.В случае, когда наводчик уничтожен, его функции могут взять на себя еще один полет залпом. Кроме того, искусственный «разум» позволяет выбирать цели по степени важности и вырабатывать правильные решения по их поражению. В «мозг» электронной системы управления П-700 заложены данные практически по всем боевым кораблям и их системам противодействия. Ракета поражена противником, обменивающимся информацией о целях.

Российская ОПК может определить, какие морские группы являются ее целью, отсортировать их по составу и назначению.При успешном поражении цели одной ракетой остальные выбирают другой объект.

Несмотря на «преклонный возраст», российский ПЦР остается лучшим в мире. По вооружению американская ракета аналогичного класса «Гарпун» уступает российской по весу в 2,5 раза по весу боевой части и в 2 раза по скорости. При этом в пять раз превосходит возможности американского конкурента по дальности полета.

Есть, конечно, и другие претенденты для сравнения. Это, например, французские ракеты «Экзосетт», китайские С-802 или израильские «Габриэль».Однако вот сравнительные характеристики явно не в пользу зарубежных образцов. Общая разница между российскими и иностранными ракетами заключается в том, что они имеют схожее предназначение.

П-700 может уничтожить боевой корабль класса эсминец или крейсер. По математическим расчетам, чтобы полностью уничтожить авианосец, потребуется залп из 8-10 ракет. Для крейсера «Петр Великий» это вполне достижимая цифра, поэтому на западе его называют «убийцей авианосцев».«

Антикорбельная крылатая ракета

П-700 / 3М-45 «Гранит» Ракетный комплекс 3К-45 разработан НПО Машиностроения (Г.Рутов), главные конструкторы — В.И. Патрушев, В.А. Вишняков (с 1978 г.). По состоянию на 2012-2013 гг. Главный конструктор по направлению Константин Данилов.

Разработка гранитной ракеты явилась продолжением работ по созданию противоракетной ракеты (ПКР) подводного пуска П-500П дальностью 400-600 км и скоростью полета 3200-3600 км / ч, которые велись в г. Связь с авианосцем модернизации истребителей ВМС США F-14 с ракетами Phoenix и многоканальной РЛС.Для гарантированного поражения авианосной группировки предполагалось нанести удар по группировке ПКР не менее 20 шт. Разработка ракеты началась Постановлением Совета Министров СССР № 539-186 от 10 июля 1969 г. о проведении ОКР «Гранит» по созданию комплекса, начало испытаний комплекса положено. назначен на второй квартал 1973 г.

Испытания ракет начались на полигоне в ноябре 1975 года у мыса Фиолент в Крыму. Летные испытания комплекса «Гранит» проводились с середины 1979 г. до конца 1980 г. на полигоне Ненокс.Совместные испытания комплекса и носителей проводились с 1980 по август 1981 года. Пуски проводились с Кировского ракетного крейсера ПР.1144 в ходе государственных испытаний Creiser с сентября по декабрь 1980 года. Первый пуск с головной атомной подводной лодки с крылатыми ракетами ( Гранит) изготовлен 8 декабря 1980 г. Совместные испытания завершены в августе 1981 г. — выполнено 20 пусков с Пларека и 8 пусков с ракетного крейсера «Киров» (в августе 1981 г. проведено 4 пуска ракет).

Комплекс принят на вооружение Военно-Морского Флота СССР Постановлением Совета Министров СССР №686-214 от 19 июля 1983 г. Ракета изготовлена ​​Оренбургским машиностроительным заводом (ООО «Стрела»).

Ракета 3М-45 «Гранит»

Западное обозначение гранитных ракет — SS-N-19 Shipwreck.

Носители ракетного комплекса 3к-45 «Гранит» ВМФ России

  • Тяжелые авианесущие крейсера ПР.1143.5, ПР.1143.6 и др., 1143.7 («Ульяновск») — 12 блоков ПУ СМ-233А, 1 корабль введен, 1 корабль — ныне «Адмирал Флот Советского Союза Кузнецов».В конце 1990-х был возбужден боевой пост гранитного ракетного комплекса.
  • Атомный ракетный крейсер ПР.1165 «Фугас» (проект) — 32-48 блоков ПУ (проект не реализован).
  • Атомные ракетные крейсера ПР.1144 «Орел» — 20 часов ПУ СМ-233 (на стадии проекта «Крейсер» — 16 ПУ), введено 4 корабля:
    — «Киров» ПР.1144 (ныне — «Адмирал» Ушаков ») — 1980
    -« Фрунзе »ПР.1144.2 (ныне -« Адмирал Лазарев ») — 1984
    -« Калинин »ПР.114.2 (ныне -« Адмирал Нахимов ») — 1988
    -« Петр Великий »ПР.1144,2 — 1998
  • Атомный ракетный крейсер ПР.1293 (проект) — 16 блоков ПУ (проект не реализован).
  • ПЛАК АФ.688 (проект) — Ракеты П-500П (проект) в стартовых контейнерах идентичного или аналогичного ПКР «Малахит» ПРАК ПР.670.
  • ПРАК АВ.949 «Гранит» — 24 ПУ СМ-225, в строй введены 2 планки (выведены из боевого состава ВМФ 1996 г.):
    — К-525 — 1980
    — К-206 — 1983
  • ПРАК АВ.949А — 24 ПУ СМ-225А, введено в эксплуатацию 11 планок, введены 2 плиты (К-139 и К-135).

Конструкция ракеты

Ракета выполнена по нормальной аэродинамической схеме с треугольным крылом, треугольными килями и стабилизаторами, на стартово-разгонной ступени, а также с треугольными стабилизаторами аэродинамические поверхности в положении предварительной пасты сложены. Система ускоренного пуска торовида сбрасывается после работы, крышка воздухозаборника и крышка сопла ТРД Martherld стреляют сразу после запуска (выход ракеты над поверхностью воды при подводном старте).

Двигатели:
— Пуско-приёмная ступень — РДТТ;
— Маршмиах — короткозамкнутый турбореактивный двигатель КР-21-300.

Ракеты ТТН П-700 «Гранит»

Длина — 8,84 м. Диаметр корпуса — 1,14 м. Диаметр транспортно-пускового контейнера — 1,35 м. Размах крыла — 2,6 м. Масса пусковая — 7360 кг Масса боевой части — 750 кг Дальность действия: — 700-800 км (по высотной траектории по ТТЗ ЦУП СМ СССР 1966 г.) — 200 км (по малой траектории по ТТЗ ЦУП СМ СССР 1966 г. ) — 500 км (по ТТЗ ВСК при СМ СССР 1968 г.) — 700 км (высотная траектория) — 200 км (малая траектория) Скорость полета: — 3500-4000 км / ч (по данным ТТЗ МДЦ СССР 1966 г.) — 2500-3000 км / ч ( по ТТЗ МДЦ при СМ СССР 1968 г.) — 1,5-1,6 м (на малой высоте) — 2,5-2,6 м (на большой высоте) Высота полета: — 200-24000 м.

Макет ракеты Макет П-700 «Гранит»

Боевая техника

Ракета используется с двумя типами боевых частей: — ядерной мощностью до 500 кт; Согласно соглашениям между СССР и США (1991 г.) крылатые ракеты с ядерным БК на кораблях ВМФ России и США не базируются; — Фугасно-проникающий БЦ Развитие ОО «Алтай» (Бийск).Боевая часть имеет бронекорпус и взрыватель с замедлением.

Пусковая ракета 3М45 «Гранит» с атомного ракетного крейсера ПР.11442 «Петр Великий», 19 сентября 2017 г. (http://mil.ru)

Система управления и наведения

Система управления ракетой инерционная с регулировкой по системе наведения, в которую входят несколько БЦМ, активная радиолокационная головка самонаведения (ГСН) и система обмена информацией между ракетами (СИР) залпа с несколькими каналами приема информации.Антенна РЛС ГСН расположена в центральном корпусе воздухозаборника двигателя. В алгоритмах наведения ракеты используется логика выбора главной цели в порядковых порядках. Проанализировал размер целей и вычеркнул цели из точки ожидаемых координат цели. Подобный алгоритм позволил выбрать самую крупную цель в ордере кораблей. Позже такой алгоритм был использован при проведении ПЦР. При групповом пуске ракет после обнаружения цели ракеты-мишени (Radio Local Vizir), уничижительное значение выводится с помощью Socir, в соответствии с типом цели, введенным во время запуска.После определения заданных конструктору координат целей и параметров их движения, ракета с отключенной РЛС понижается на небольшую высоту и совершает полет до точки намеченных координат цели. При приближении к точке предполагаемых координат включаются цели RLC и происходит захват цели. Каждый ПЦР идет к своей цели согласно ранее проведенному конструктору.

Модификации:

П-500П. — Проект спуска подводной лодки со скоростью полета более 3000 км / ч разработан ОКБ-52 для вооружения ФРКК ПР.688 в середине 1960-х гг.

Комплекс П-700 / 3К-45 «Гранит», ракета 3М-45 — основной вариант противоракетной ракеты, принят на вооружение ВМФ СССР и России.

Комплекс 3К45-2 «Гранит-2», ракета 3М45-2 — модернизированный вариант комплекса с обновленным оборудованием. Разработка началась в 2001 году, но не была завершена.

«Новый оборонный заказ. Стратегии»

Что если — Индекс

Общие темы моделирования

Для обсуждения моделей или связанных с ними тем и т. Д.

57523 Сообщений
4173 Темы

Дочерние доски : Мой тайник снова вырос, «WHIF’s, который вы нашли», Банк идей, Блоги моделирования
Советы, инструменты и методы

Это может быть полезно другим участникам.Разместите их здесь.

5153 Сообщений
Темы 551

Детские доски : краска, грунтовка, разбавитель и форум «Будущее» («Klear»)
Что, если сопутствующие товары

Для обсуждения продуктов, которые будут интересны форумчанам. Несвязанные продукты будут немедленно удалены, а пользователь забанен за злоупотребление форумом.

2777 Сообщений
Темы 308

Дочерние доски : аэрокосмические проекты, модели Freightdog, новости о модельных наборах, профили ProjectTech, Sharkit, Spot On Designs, Chicka-deecals, модели Lonewulf
Предстоящие События

Используйте эту ветку для координации встреч на предстоящих конкурсах, мероприятиях, съездах и т. Д.Пожалуйста, не открывайте новые темы, если тема о конкретном событии уже открыта.

10947 Сообщений
585 Тем

Обменный магазин

Покупайте, продавайте или обменивайте ненужные или лишние модели, детали и аксессуары.

10199 Сообщений
1640 Тем

Дочерние доски : Показать торговый пост, аукционы, зал позора (не очень хорошие торговцы)
Текущие и завершенные проекты

Покажите нам текущую незавершенную работу, верстак или готовый проект

102029 Сообщений
4730 Тем

Детские доски : Самолеты, доспехи, военные корабли и корабли, космические корабли, научная фантастика, фигурки, автомобили и т. Д., Ударные истребители Spinners
Самолет Споттинг

Расскажите о самолетах, которые вы видели сегодня — пожалуйста, без политики!

13085 Сообщений
569 Тем

Сборка за одну неделю — 2021 г.

Годовая недельная сборка

Модератор: kitbasher

133 сообщения
15 тем

Recce & Surveillance GB

Первый ГБ сезона 2021/22

Модераторы: TomZ, kitbasher

78 сообщений
3 темы

Боевые корабли GB

2-й ГБ сезона

Модераторы: AeroplaneDriver, crudebuteffective

2 сообщения
2 темы

Под черным флагом.Пираты, пираты и контрабандисты

ГБ 3 сезона 2021/2022

Модераторы: joncarrfarrelly, scooter

25 сообщений
3 темы

Голубые огни GB

Модераторы: Old Wombat, crudebuteffective

1256 Сообщений
43 Темы

Захваченный G.Б.

Модераторы: TomZ, Hobbes

1519 Сообщений
43 Темы

Прототипы Г.

Плата для первого ГБ сезона 2020/21

Модераторы: joncarrfarrelly, PR19_Kit

1780 сообщений
40 тем

Сборка за одну неделю 2020 года

2020 Одна неделя Групповая сборка

Модератор: kitbasher

589 сообщений
26 тем

В ВМФ Г.Б. 2020 г.

Последний ГБ сезона 2019/2020

Модераторы: Old Wombat, zenrat

2739 Сообщений
74 Темы

Выйдя на пенсию, Дж. Б.

Модераторы: TomZ, rawbuteffective

1158 Сообщений
29 Тем

Двигатели — более или менее G.Б.

Модераторы: PR19_Kit, rickshaw

1152 Сообщений
31 Темы

Сборка за одну неделю 2019

Ежегодная программа One Week Group Build на 2019 год

Модератор: kitbasher

546 сообщений
19 тем

Летающие машины нетрадиционных средств GB

Модератор: PR19_Kit

719 сообщений
19 тем

Гонки и соревнования G.Б.

The G.B. для всех вас с этим «конкурентным преимуществом»

Модераторы: joncarrfarrelly, zenrat

1253 сообщения
38 тем

Столетие RAF Group Build

2556 Сообщений
83 Темы

Сборка за одну неделю 2018 года

Модератор: kitbasher

391 Сообщений
29 Тем

Холодная война G.Б. 2018 г.

Альтернативный взгляд на холодную войну от подъема железного занавеса до его падения

Модераторы: Weaver, zenrat

1403 Сообщений
46 Тем

Летающая лодка, гидросамолет и амфибия G.B.

Модераторы: PR19_Kit, JayBee, Old Wombat

1812 Сообщений
42 Темы

Сборник научной фантастики

Модераторы: рикша, crudebuteffective

1072 Сообщений
23 Темы

Сборка за одну неделю 2017 года

Модератор: kitbasher

767 Сообщений
31 Темы

Советская групповая сборка

The Group Build для всего, что связано с Советским Союзом или системой советского стиля

Модераторы: JasonW, Weaver

2548 сообщений
66 тем

Старый комплект GB

Модераторы: kitbasher, crudebuteffective

1915 Сообщений
56 Тем

В военно-морском флоте

1918 Сообщений
69 Тем

Сборка за одну неделю 2016 года

В этом году ежегодно 1 неделя GB

Модератор: kitbasher

419 сообщений
14 тем

Холодная война, Великобритания

Модераторы: Weaver, crudebuteffective

1818 Сообщений
62 Темы

Битва за Британию: групповая сборка

Альтернативные сборки для периода Битвы за Британию 1940

Модераторы: PR19_Kit, rickshaw

2588 Сообщений
87 Тем

Civilinise / Militarise it GB

Из военных в гражданские и наоборот

Модераторы: Mossie, Modelling_Mushi

1656 Сообщений
45 Тем

Сборка за одну неделю 2015 года

Модератор: kitbasher

762 Сообщений
27 Тем

The 2014 Group Build — используйте карту мира 1914 года в качестве вдохновения

120 сообщений
3 темы

Детские доски : Модели, Иллюстрации, Истории
Азиярама

2013 ГБ для всех предметов, связанных с обширным континентом Азии

8 сообщений
2 темы

Дочерние доски : Сборки — до Второй мировой войны: с 5000 г. до н.э. по 1/3/1939, Сборки — от Второй мировой войны: с 1/3/1939 до ????, После Второй мировой войны, Будущее.Inc. Sci Fi и т. Д., Все остальное: истории, профили и т. Д.
Репозиторий тематических сборок

Здесь вы воплощаете свои идеи для тематических сборок. Предложите и организуйте тематические строительные проекты с другими участниками

5733 Сообщений
Темы 272

Дочерние доски : Пенсионная сборка Panavia Tornado, За Родину — Мемориальная сборка Энтони П., Тематическая сборка зомби-апокалипсиса, Тематическая сборка Rotodyne и конвертопланов, Тематическая сборка Gnat, по стопам P.R.19
«Whiffies»

Награда «WHIF года»

Модераторы: philp, tc2324

4317 сообщений
56 тем

Двор живоделов

Дом для старых групповых построек

Модератор: anthonyp

74 сообщения
2 темы

Дочерние платы : 2011 групповые сборки, 2010 групповые сборки, 2009 групповые сборки, 2008 групповые сборки, 2007 групповые сборки, 2006 и более ранние групповые сборки, Aussierama

бельгия / военные — globalpowers

Composante terre

Командующий: Эдди Тестельманс

Размер: 12 000 военнослужащих, 2 000 гражданских сотрудников.

Оборудование — огнестрельное оружие

Пистолеты и пистолеты-пулеметы

Оружие Калибр Происхождение Банкноты
FN P90 5,7 × 28 мм Бельгия Оружие индивидуальной защиты, используемое отдельными войсками, в том числе спецназом.
Браунинг GP 9 × 19 мм Бельгия Стандартное огнестрельное оружие, которое постепенно прекращается в пользу FN Five-seven.
FN Пять-семь 5,7 × 28 мм Бельгия Ранее выдавалось пилотам и членам SFG, теперь поступает на вооружение в качестве стандартного пистолета.

Штурмовые винтовки, боевые винтовки и карабины

Оружие Калибр Происхождение Банкноты
FN FNC 5,56 × 45 мм Бельгия Служебная винтовка, Заменяется на SCAR-L.
FN F2000 5,56 × 45 мм Бельгия Используется спецназом и в других местах в ограниченном количестве для службы вместе с FN FNC.
FN SCAR-L 5,56 × 45 мм Бельгия 4500 SCAR-L приказал заменить FNC в качестве новой стандартной служебной винтовки в период с 2015 по 2017 год.
FN SCAR-H 7,62 × 51 мм Бельгия 63 SCAR-H SQC заказан для боевых водолазов специального назначения.

Снайперские винтовки

Оружие Калибр Происхождение Банкноты
FN SCAR-H PR 7,62 × 51 мм Бельгия 287 винтовок SCAR-H PR для замены AW в период с 2015 по 2017 год
Accuracy International Arctic Warfare 7,62 × 51 мм Соединенное Королевство будет заменен комбинацией SCAR-H PR, AXMC и M107A1.
Точность International AX338 .338 LM Соединенные Штаты Америки Модернизация винтовки запланирована на 2016-2020 годы.
Барретт M107A1 12,7 × 99 мм Соединенные Штаты Америки Недавно поступившие заказы.

Пулеметы

Оружие Калибр Происхождение Банкноты
FN Minimi 5.56 × 45 мм Бельгия Ручной пулемет
FN MAG 7,62 × 51 мм Бельгия Пулемет общего назначения
M2HB 12,7 × 99 мм Соединенные Штаты Америки Тяжелый пулемет

Ружья

Оружие Калибр Происхождение Банкноты
Ремингтон 870 , калибр 12 Соединенные Штаты Америки В эксплуатации с 2008 года

* Противотанковые ракеты

Оружие Калибр Происхождение Банкноты
МИЛАН 115 мм Франция ПТУР
Шип-MR 170 мм Израиль ПТУР

Противотанковые ракетные установки

Оружие Калибр Происхождение Банкноты
Panzerfaust 3 110 мм Германия Противотанковая ракетная установка

ПВО

Оружие Калибр Происхождение Банкноты
МИСТРАЛЬ 90 мм Франция Противотанковая ракетная установка

Артиллерия

Оружие Калибр Происхождение Банкноты
120 RT Раствор 120 мм Франция Используется около 30
Миномет M1 81 мм Соединенные Штаты Америки Используется около 42
Миномет M19 60 л. М. Соединенные Штаты Америки Около 60, используемых полком ParaCommando для легкой огневой поддержки.
Гаубица LG1 Mark II 105 мм Франция Используется около 24

Гранаты

Оружие Калибр Происхождение Банкноты
Mecar M72 HE граната НЕТ Бельгия Осколочная ручная граната
Граната Mecar M93BG НЕТ Бельгия Гранатомет для FN FNC
Граната М18 НЕТ Соединенные Штаты Америки Дымовая ручная граната

Шахты

Оружие Калибр Происхождение Банкноты
M6A2 Шахта НЕТ Соединенные Штаты Америки Противотанковая мина

Разное

Оружие Калибр Происхождение Банкноты
HAFLA НЕТ Германия Одноразовое зажигательное оружие одноразового использования

Оборудование — Транспортные средства

Автомобиль Происхождение Тип Номер
Piranha IIIC Швейцария Боевая бронированная машина 138 вариантов GENIE, обеспечивающих мобильность, противодействие и защиту, 64 FUS для перевозки войск, 19 DF30: версия огневой поддержки, оснащенная MK44 Bushmaster II в ORCWS-30, 18 DF90: версия огневой поддержки, оснащенная 90-мм пушкой, обслуживающая 14 CP в качестве мобильного командного пункта, 6 версий «Скорая помощь», 9 версий Recovery
Пандур I Австрия Бронетранспортер 45 вариантов разведки, 10 вариантов скорой помощи и 4 варианта обслуживания.
ATF Динго 2 MPPV Германия Машина подвижной пехоты 156 вариантов FUS для войскового транспорта, 52 командных пункта (КП), 10 вариантов скорой помощи
Iveco LMV Италия Легкий внедорожник 620 Всего. Замена Volkswagen Iltis, 180 дополнительными съемными комплектами баллистической защиты
Фольксваген Илтис Германия Легкий внедорожник 2150 (выводится из эксплуатации)
M-Gator Соединенные Штаты Америки Легкий внедорожник 55 Медицинские эвакуаторы
Ивеко М250 Италия Бронированный грузовик 350 с дополнительными съемными комплектами баллистической защиты (всего 400)

Прочие легкие грузовые автомобили включают:

  • Switzerland Liebherr Litronic 912 — гусеничный экскаватор

  • Испания URO VAMTAC — легкий грузовик 4×4 для дезактивации NBC

  • Франция Renault Kerax — Тяжелая эвакуационная машина 30T 8×4

  • Германия BMW R 1150 RT — мотоцикл военной полиции

  • Германия Krupp AS35 — кран подъемный колесный

  • Германия Mercedes-Benz 814 Transporter — легкий грузовик

  • Германия Unimog U1350L — Легкий внедорожник

  • Италия Fiat-Hitachi W170 — погрузчик колесный

  • Италия Iveco EuroCargo — 7.Легкий грузовик 5Т 4×2

  • Италия Iveco EuroTrakker MP410 E44H — 16T 8×4 тяжелый грузовик для контейнерных перевозок

  • Швеция Scania P124 CA — Тяжелый завод 6×4

  • Швеция Scania T144 — цистерна 6×4

  • Швеция Volvo Trucks N10 — 10T 6×4 средний грузовик

  • United Kingdom JCB Groundhog — Легкий универсальный багги для авиадесантников

  • United States Case 9013 — гусеничный экскаватор

  • United States Caterpillar D6 — гусеничный бульдозер

  • United States Grove GMK3050 — вездеход колесный

  • Кроме того, используется ряд других легких грузовых автомобилей.

Композитный воздух

Командир: Фредерик Вансина

Размер: 5739 человек

Оборудование — Транспортные средства

Модель
Самолет Происхождение Тип Номер
Aermacchi SF.260D & M + Италия трейнер 32
Agusta A109BA и LUH Италия служебный вертолет 92
Airbus A400M Атлас ЕС транспорт 1
Airbus A400M Атлас ЕС Airbus A400M Атлас транспорт
Dassault Falcon 20 Франция VIP транспорт 1
Dassault Falcon 900 Франция транспорт 1
Embraer ERJ 135LR Embraer ERJ 135LR Бразилия транспорт
Embraer ERJ 145LR Бразилия транспорт 2
General Dynamics F-16AM и BM Fighting Falcon General Dynamics F-16AM и BM Fighting Falcon Соединенные Штаты Америки истребитель
IAI MQ-5B Хантер IAI MQ-5B Хантер Израиль Разведывательный БПЛА
Lockheed C-130H Геркулес Соединенные Штаты Америки транспорт 20
NHI NH90NFH и TTH ЕС Морской / SAR /
Транспортный вертолет 4
SABCA Alpha Jet 1B + Бельгия трейнер 29

Морской композит

Размер: 1615 человек

Командующий: Жорж Херен

Транспортные средства — Фрегаты

Корабль Происхождение Скорость Сдан в эксплуатацию
F930 Леопольд I Нидерланды 30 узлов 31 мая 1991 г.
F931 Луиза-Мари Нидерланды 30 узлов 28 ноября 1991 г.

Транспортные средства — Mine Hunters

Корабль Происхождение Скорость Сдан в эксплуатацию
M915 Астра Бельгия 15 узлов 16 декабря 1985
M916 Bellis Бельгия 15 узлов 13 августа 1986
M917 Крокус Бельгия 15 узлов 3 сентября 1986 г.
M921 Лобелия Бельгия 15 узлов 3 февраля 1988 г.
M923 Нарцисс Бельгия 15 узлов 30 марта 1990 г.
M924 Примула Бельгия 15 узлов 20 декабря 1990 г.

Транспортные средства — вспомогательные суда

* A960 Godetia, (1965–) корабль командования и материально-технического обеспечения

* A950 Valcke, (1960–) Готовое дежурное судно

* A962 Belgica, (1984–) Океанографическое исследовательское судно

Транспортные средства — Патрульные катера

* P901 Castor (2014-) Корабль прибрежного патрулирования

* P902 Pollux (2015-) Корабль прибрежного патрулирования

* P903 Albert (2017-) Корабль прибрежного патрулирования (прибытие в марте 2017 г.)

Транспортные средства — вспомогательные суда

* A954 Zeemeeuw, (1971–) Портовый буксир

* A958 Zenobe Gramme, (1961–) Парусник

* A995 Spich (2003–), жесткая надувная лодка

* A998 Werl (2003–), жесткая надувная лодка

«Антей» прощается с Гранитом.Сколько «ониксов» и «калибров» будет на обновленном «Иркутске»? Подводные корабли проекта «Антей» получат новое вооружение

Создавался для борьбы с ударными группировками американских авианосцев — он входил в группировку войск и, значит, на Западе получил обобщенное прозвище «убийца авианосцев». В значительной степени был «главным калибром» советского флота.

Советский флот строился вокруг двух крупных задач: прикрытие развертывания катеров с баллистическими ракетами (и противодействие боевым упорам ракет противника) и борьба с группировками авианосцев НАТО.Вторую задачу решал комплекс так называемых антиовианосных сил, в который входили надводные (корабли), подводные (подводные лодки) и воздушные (морские бомбардировщики) компоненты.

Для использования в надводной и подводной составляющей противовоздушных сил в 1970-х годах и Гранитного комплекса. Разработчик — Реутовское НПО «Машиностроение». Гранит испытан с 1975 г., принят на вооружение в 1983 г., неоднократно модернизировался (еще раз, для ряда сведений, около 2003 г. — с переводом бортовой электроники на новую элементную базу).

Ракета 3М45 / SS-N-19 Гранитный комплекс затонувших кораблей в НПО «Музей машиностроения», Реутов. Фото: Военный, Фото.

Ракета комплекса 3М45 имеет массу более 7 тонн. Пусковой ускоритель работает на твердом топливе, маршевый двигатель — турбореактивный. Боевая часть фугасин — пробивающая (750 кг) или ядерная. Дальность стрельбы по разной информации от 500 до 700 км по комбинированной траектории. Максимальная скорость полета ракеты около 2.5 м.

В случае некорректной стрельбы они использовали информацию Морских космических разведывательных систем (MCRC) «Легенды»: малоразрядная группировка спутников с мощным радаром. Комбинированная система наведения ракеты: инерциальная с активной работой радиолокационной насадки на конечном этапе траектории.

Пусковая и головная часть ракетного комплекса «Гранит» на Курской площадке после подъема. Фото: forum.airbase.ru.

С залповой стрельбой, система обмена информацией между ракетами залпом, формирующая единое информационное пространство для всех ракет (которая видит одну, они видят все) и позволяет выполнять конструктор в порядке кораблей противника с оценка размера потенциальной цели.В бортовых вычислительных средствах — типовой набор информации о сигнатурах кораблей и приказов, дающий ракетам возможность определять тип цели. Используется гибкий адаптивный алгоритм формирования траекторий в групповой атаке, использование которого получило неофициальное прозвище «Волчья вспышка»: сами ракеты Зеллена в автоматическом режиме «разбирают», что и будет выполнять часть боевой задачи.

В частности, схема «ракетчик-наводчик», идущая по высокой траектории, что в связи с этим имеет большую радиолокационную способность, и снабжающая всю «стаю» информацией о целях.В случае перехвата «настила» «стая» назначает следующее. На завершающем этапе полета ракета совершает противотранспортный маневр по заданной программе уклонения.

ИОМ был запущен для разработки противоракетной ракеты «Гранит».
Еще в середине 60-х годов при разработке комплексов Аметист и Малахит генеральный конструктор В. Чележа сделал вывод о необходимости и возможности сделать новый шаг к универсализации стартовых условий для ракет большой дальности.Он предложил разработать новый комплекс с закрытыми ракетами, способный стартовать из-под воды и по дальности и скорости полета не уступающий комплексу «Базальт». Предполагалось оснастить этот комплекс как подводными лодками (проект 949 «Гранит»), так и надводными кораблями. Новый комплекс получил название «Гранит». В процессе создания Гранитного комплекса впервые на всех основных отложениях разветвленной кооперации отработано множество (до одного-двух десятков) вариантов конструктивных решений на крылатой ракете, бортовой системе управления, на подводной лодке.Затем эти варианты оценивались по боевой эффективности, стоимости и срокам создания, реализуемости и на основе анализа были сформулированы требования к крылатой ракете и другим элементам системы вооружения.
С момента создания первого ПКР, способного поражать надводные корабли на очень больших дальностях, встал вопрос об обеспечении противодействия сработавшим ракетам по данным целеуказания. В глобальном масштабе эту задачу можно было решить только с помощью космических кораблей.
Теоретические основы Построение такой космической системы, параметры их орбит, взаимное положение спутников на орбитах разрабатываются непосредственно при участии академика М.В. Келдыш. Система, созданная в CCBM, состояла из нескольких спутников радиолокационной и радиотехнической разведки, с помощью которых данные об обнаруженных целях могли напрямую передаваться на авианосец Кыргызской Республики или наземные объекты.
Гранитный комплекс имеет ряд новых объектов. Впервые создали пуск большого полигона с автономной системой управления. Бортовая система управления базировалась на мощной трехпроцессорной вычислительной машине с использованием нескольких информационных каналов, что позволяло успешно бороться со сложными помехами и выделять истинные цели на фоне любых помех.Созданием этой системы занимался коллектив ученых и конструкторов Гранита под руководством его генерального директора Героя Социалистического Труда, лауреата Ленинской премии В.В. Павлов.
Ракета воплотила в себе богатый опыт НПО по созданию электронных систем искусственного интеллекта, позволяющих действовать против одиночного корабля по принципу «одна ракета — один корабль» или «стерилизации» вопреки порядку кораблей. Ракеты сами распределяют и классифицируют цель по важности, они выберут тактику атаки и ее план.Для исключения ошибки при выборе маневра и повреждения поставленной цели в бортовую вычислительную машину ПЦР закладываются электронные данные о современных классах кораблей. Кроме того, в машине есть чисто тактическая информация, например, о типе приказов кораблей, что позволяет ракете определять, кто перед ней колонна, награды или десантная группа, и атаковать основные цели в ее составе. .
Также в бортовой вычислительной машине имеются данные о средствах противодействия радиоэлектронным средствам электронной борьбы с помехами, способных к помехам для уноса ракет от цели, тактическим приемам уклонения от огневых огней.Как говорят конструкторы, после запуска ракеты они сами решают, какая из них будет атаковать, какую цель и какие маневры следует осуществить в соответствии с математическими алгоритмами, заложенными в программу поведения. Ракета имеет как средства противостояния атакующим, так и свои противораковые. Уничтожив главную цель в группе кораблей, оставшиеся ракеты атакуют корабли других порядков, исключая возможность поражения двумя ракетами одной и той же цели.
В 1966-1967 гг. В ОКБ-670 М.М. Бондачук, для двигателя проекта 4Д-04 готовилась оригинальная схема для КР «Гранит», рассчитанная на скорость М = 4. В дальнейшем для этой ракеты серийный Марш ТРД КР-93 на М = 2.2 был выбрано. Ракета имеет ТРД и кольцевой твердотопливный ускоритель в хвостовой части, начиная работать под водой. Впервые сложная инженерная задача по запуску двигателя была решена за очень короткое время при выходе ракеты из воды.
Возможность маневрирования ракет позволяла реализовывать их рациональный боевой порядок в невесомости с наиболее эффективной формой траектории.Это обеспечило успешное преодоление огневого противодействия сильной группировки кораблей.
Надо сказать, что ни в одной из предыдущих крылатых ракет, созданных в НПО, не было сконцентрировано и успешно реализовано столько новых задач, как в ракете «Гранит». Самая сложная конструкция ракеты потребовала проведения большого объема наземных испытаний в гидробассанах, аэродинамических трубах, на теплостойких стендах и т. Д.
После проведения общего объема наземных испытаний на Cr и его основные элементы (системы управления, маршевые двигатель и др.) в ноябре 1975 г. начались летные испытания. Комплекс был представлен на государственные испытания в 1979 году. Испытания проводились на береговых плитах и ​​головных кораблях: подводной лодке и крейсере «Киров». Испытания были успешно завершены в августе 1983 года, и Постановлением СМ от 12 марта 1983 года комплекс «Гранит» был принят на вооружение ВМФ.
Ракеты нового универсального ракетного комплекса третьего поколения «Гранит» имели как подводный, так и надводный старт, дальность стрельбы 550 км, обычную или ядерную боевую часть, несколько гибких адаптивных траекторий (в зависимости от оперативной и тактической обстановки на море). и воздушное пространство рабочей зоны), скорость полета — 2.В 5 раз быстрее звука. Тротиловый эквивалент боевой части каждой ракеты равен 618 кг, радиус воздействия факторов — 1200 метров.
Комплекс обеспечивал ведение огня всеми боеприпасами с рациональным пространственным расположением ракет и автономной системой избирательного управления препятствиями. При создании «гранита» впервые был использован подход, в основе которого лежит взаимная связь элементов сложной системы (средство наведения — носитель — ПЦР). В результате созданный комплекс впервые получил возможность решать любую задачу морского боя с помощью огневых средств одного авианосца.По опыту боевой и оперативной подготовки ВМФ сбить такую ​​ракету практически невозможно. Даже если ударить по «граниту» антиабсорбции, ракета благодаря своей огромной массе и скорости может сохранить начальную скорость полета и в результате долететь до цели.
Гранитный ракетный комплекс имеет на вооружении 12 атомных подводных крейсеров типа 749А типа «Антей» по 24 ПКР каждый со скоростью подводной скорости более 30 узлов. На четырех тяжелых атомных ракетных крейсерах проекта 1144 (типа «Петр Великий») 20 ракет размещены в индивидуальных поджигательных блоках СМ-233.ПУ располагается наклонно — под углом 47º. Перед запуском ракеты емкости заполняются водой. Кроме того, этими ракетами оснащаются марки «Адмирал Флот Советского Союза Кузнецов» (1143,5) — 12 шт.
Каждый подводный крейсер в 10 раз дешевле авианосца ВМС США типа «Нимиц». Других сил в ВС России, которые реально могут противостоять воздушной угрозе, сейчас фактически нет. С учетом модернизации самих носителей, ракетного комплекса и самого ПКР «Гранит» созданная группировка способна эффективно действовать до 2020 года.Естественно, необходимо разработать и поддерживать в боевом состоянии и систему боевого управления силами, разведки и целеуказания. Помимо борьбы с АУР, боевые части группы способны действовать не только против соединений кораблей всех классов во время вооруженных конфликтов любой интенсивности, но и эффективно воздействовать на противника ракетами с обычной боевой частью цели. берег. При необходимости корабли с комплексом «Гранит» могут быть резервом для решения задач морских стратегических ядерных сил.
Первые фотографии секретной ракеты появились только в 2001 году. После трагической гибели подводной лодки К-141 «Курск» 12 августа 2000 года. После подъема с ПЛ 23 ПКР, находившихся на ее борту в последней кампании, выгружаются для дальнейшей утилизации.

ракета
Описание
Разработчик СКБМ
Обозначение комплекс П-700 «Гранит»
3м45
Обозначение НАТО SS-N-19 «Кораблекрушение»
Первый запуск 1975 г.
Система управления инерциальный с активной РЛС конечной
Геометрические и массовые характеристики
Длина, м. 10
Размах крыла, м 2,6
Диаметр, м. 0,85
Стартовая масса, кг 7000
Тип боевой части Фугасно-накопительная Ядерная (500 КТ)
Масса БК, кг 750
Электростанция
Двигатель Marshi ТРД КР-93
Тяга, кгс (кН)
Пусковая ступень твердое топливо
Данные полета
Скорость, км / ч (м =) на высоте 2800 (2,5)
в земле (1,5)
Дальность прокладки, км 550 (625)
Высота полета, м


Антикварная Ракета П-700
Комплекс ракетного вооружения «Гранит»

Ракета 3М45 / СС-Н-19 Гранитный комплекс затонувших кораблей в НПО «Музей машиностроения», Реутов.

Классификация

История производства

СССР Страна происхождения
НПО Машиностроение (ОКБ-52) Разработчик
Челёмай В.Н. Главный конструктор
1969 — 1983 Годы разработки
ноябрь 1975 г. — июль 1983 г. Начало испытаний
П-500П;
«Гранит» с ПВРС;
ОКР «Гранит» / комплекс 3к45-2 «Гранит-2»,
Ракета 3м45-2 Модификации

История эксплуатации

Геометрические и массовые характеристики

Розетка

Большие данные

на высоте

в земле / воде

ПКРК «Гранит» — Универсальный противолинейный ракетный комплекс «Гранит» с крылатой ракетой дальнего действия Радиус действия П-700, подводный старт.Разрабатывался в СССР с 1969 по 1983 год. Состоит на вооружении кораблей проектов «Орёл» и 1143,5 «Класс», а также подводных лодок пр. 949 / 949а «Антей» .

История создания

Предварительные требования

Согласно Морской доктрине СССР, основной задачей надводного флота, наряду с обеспечением прикрытия района патрулирования РПКСН, было противостояние ударным группам американских авианосцев (АУГ). Для решения этой проблемы в семидесятых годах двадцатого века было принято решение о создании принципиально нового типа ракетных крейсеров с такой атомной энергетической установкой, как подводная (AF.949) и поверхность (ПР.1144) типа. На вооружение этих кораблей ЦК КПСС и Совет Министров СССР от 10 июля 1969 г. вышло постановление: разработать универсальный ракетный комплекс, способный применять как с подводных лодок, так и с обычных крейсеров.

Проектные работы и испытания

Ракета 3М-45 комплекса П-700 в разрезе.

Противоракетный ракетный комплекс П-700 «Гранит» разработан в НПО машиностроения В.Н. Челымая. Главным конструктором был назначен В. И. Патрушев. Согласно техническому заданию, новая ракета должна была иметь возможность автономно, без взаимодействия с носителем, выбирать основную цель атаки в строю кораблей. Первые испытания были начаты в 1975 году на наземном стенде, ракеты прошли испытания на полигоне Ненокс (Архангельская область), со всех наземных стендов произведено не менее 19 пусков. В 1980 году начались совместные испытания комплекса с носителями, ракетным крейсером «Киров» и атомной подводной лодкой К-525 (головной корабль проекта 949).А первый подводный пуск состоялся 26 февраля 1976 года у мыса Фиолент (пн. Крым). Всего в процессе летных испытаний выполнено 45 пусков. Цикл государственных испытаний завершился в 1983 году, и по его результатам постановлением см. СССР от 12 марта 1983 года комплекс «Гранит» был принят на вооружение ВМФ.

Еще со времени создания первых ПЦР большого диапазона необходимость в построении системы, которая обеспечивала бы их целеуказание, была очевидна.Дело в том, что дальность действия РЛС самого корабля ограничена горизонтом и составляет в зависимости от высоты мачты, на которой расположена антенна, в среднем 40-50 км. Что касается непрерывных длинноволновых РЛС, то эффективность их работы сильно зависит от состояния атмосферы, а кроме того, они не всегда способны обеспечить достаточную точность целеуказания для наведения ПКРК. Наиболее перспективным способом решения этой проблемы стало создание системы спутникового целеуказания, которая была разработана при непосредственном участии академика Мстислава Келдыша.Система морской космической разведки и целеуказания (МККК) «Легенда» состояла из полутора десятков малоразрядных спутников, оснащенных мощными радиолокаторами, и могла вести наблюдение за всей поверхностью Мирового океана.

Тактико-технические характеристики

ПКРК «Гранит» на катере АП.949

Пуск ракеты осуществляется из транспортно-пускового контейнера, до пуска злой воды, что характерно, данная схема применяется при пуске не только с подводной, но и с надводной среды.В случае пуска с подводной лодки это делается по трем причинам: для выравнивания давления внутри и снаружи контейнера, уменьшения тепловых нагрузок на пусковой агрегат, а также для использования воды в качестве рабочего вещества для образование пара, который выталкивает ракету из ПУ. Что касается надводных кораблей, то чисто из экономических соображений было решено отличаться от разработки двумя типами оборудования комплекса, двумя типами пусковых двигателей для ракет.

Ракета использует комбинированную систему наведения.Выход в целевой район осуществляется по инерциальной навигационной системе (ИНС). Для непосредственного наведения на корабль противника используется активная радиолокационная головка головки самонаведения (ArlGSN). Характеристики ракеты с бортовой РЛС позволяют обнаруживать цель типа «крейсер» с расстояния около 70 км.

Ракеты комплекса П-700 оснащены бортовой цифровой вычислительной машиной (БЦМ), используют несколько информационных каналов, что в итоге позволило добиться высокой помехозащищенности.Гранит — умная ракета. Благодаря заложенным в BCVM данным о классах современных кораблей, различных порядках и т. Д., Ракета способна самостоятельно выбирать наиболее приоритетную цель в группе противника. Кроме того, на ракетах комплекса П-700 предусмотрена система обмена информацией в полете, что позволяет использовать принцип «волчьей стаи». При залповом старте на одну из ракет возлагается функция лидера, при этом основная часть «стаи» приближается к группе кораблей противника на малой высоте, прячась за радиоядрами, ракета-лидер движется на большой высоте. -высотная траектория, с помощью своего бортового радара, ведет разведку.Обнаружив противника, «лидер» передает информационный «стек», после чего ракеты автоматически распределяют цели между собой в соответствии с заложенной программой. В случае, если «вождь» сбит, его место занимает другая ракета. Все это позволяет оптимизировать поражение первоочередных кораблей противника.

Р-700 имеет несколько различных вариантов траектории полета, предназначенных для различных оперативно-тактических ситуаций. При старте на максимальную дальность большая часть полета выполняется на высоте около 14000 метров и 2.5 мам. На месте атаки ракета снижается до высоты 25 метров, что делает ее менее уязвимой для зенитных систем противника. Ракета оснащена маршевым турбореактивным двигателем КР-93 и твердотопливным пусковым ускорителем.

Краткая таблица тактико-технических характеристик

Приложение

Ракеты П-700 состоят на вооружении двадцати подводных крейсеров проекта 849А «Антей» (24 ПУ), а также проектов пуска проектов 1144 «Орлан» (20 ПУ) и 1143 «Грет» (12 ПУ). от наклонных пусковых установок Установки СМ-225 (для подводных лодок) или СМ-233 (для надводных крейсеров).На надводных машинах установка располагается под палубой под углом 60 градусов. Перед запуском пусковые емкости заполняются водой. При стрельбе на большие дистанции (от 100-120 км) для снижения сопротивления воздуха большинство ракетных трасс проходит на высоте 14-17 тысяч метров и сокращается до 25 метров непосредственно перед целью. Согласно спутниковой системе целеуказания МККК «Легенда», авиационный комплекс «Успех» также используется для наведения ракет, носителем которых могут быть самолеты Ту-95ТС или вертолеты Ка-25.Теоретически П-700 может использоваться для поражения не только морских, но и наземных целей, однако с учетом того, что ракета не нужна для полетов над сушильным оборудованием, весь полет выполняется на большой высоте, что значительно увеличивает вероятность ее перехвата ПВО противника.

Данные на 2017 год (стандартное пополнение)
Комплекс П-50 / П-700 «Гранит» 3К45, Ракета 3м45 — Место кораблекрушения СС-Н-19
Комплекс «Гранит-2» 3к45-2 / ОКР «Гранит», г. ракета 3М45-2

Старинная крылатая ракета.К разработке комплекса приступило «НПО машиностроения» (ОКБ-52) В.Н. Хелея (с 1984 г., генеральный конструктор — Г.А. Фремов) в 1969 г. Главный конструктор — В.И. Патрушева с 1978 г. — В.А. Вишнякова, с 2003 года, после создания Дирекции «НПО Инжиниринг» на КР «Гранит» — А.А. Малинин (не менее 2010 г.), по состоянию на 2012-2013 гг. Главный конструктор по направлению — Константин Данилов ().

Разработка ракеты Гранит явилась продолжением работ по созданию ракеты с аквалангом дальностью 400-600 км и скоростью полета 3200-3600 км / ч (носитель — Plark PR.688, проект). Из-за увеличения авианосцев, истребителей F-14 с ракетами Phoenix и многоканальной РЛС, для достижения гарантированного поражения предполагалось нанести не менее 20 шт. Решением ВПК СССР от 8 апреля 1966 года в первом квартале 1967 года ОКБ-52 должно было представить Аванпроект МКП в первом квартале 1967 года. Предварительный план показал, что ракета с заданным ТТХ будет иметь длину 13 м и РДТТ не сможет быть маршевым двигателем.Решением ВПК СССР от 21 октября 1968 года внесены изменения в ТТН с сохранением требования вписаться в габариты МКП «Малахит». Данные ТТХ основывались на Постановлении Совета Министров СССР № 539-186 от 10 июля 1969 г. о проведении комплекса «Гранит» для создания комплекса (), череды совместных испытаний комплекса. назначен на второй квартал 1973 года.

Отдельное спасибо пользователю Shark () за помощь в подготовке материалов.


Зарядка гранитной ракеты 3М45 АП «Курская планча». 949a. Видны конструкция SRS и складывающиеся аэродинамические поверхности ракеты. (Http://m militaryphotos.net, обработано).


Пусковой ПКП 3М45 «Гранит» — Кораблекрушение СС-Н-19. Старт от Крейсера ПР.1144. Фото 2009 года как минимум опубликовано 05.10.2013 ().


Ракета 3М45 / SS-N-19 Затонувший комплекс «Гранит» в музее «НПО Машиностроение», Рутос (http: // militaryphotos.чистая, обработанная).


Гранитный ОКК предусматривал создание противоракетной ракеты с автономным (без взаимодействия с носителем) выбором основной цели в порядке машины и универсального старта — надводного или подводного. Эскизный проект был выпущен в 1969 году и утвержден в 1970 (?).

Испытание Ракеты стартовали на наземном стенде в ноябре 1975 года. Первый подводный пуск в рамках автономных испытаний был проведен у мыса Фиолент в Крыму 26 февраля 1976 года.Автономные испытания завершились в 1976 году. В ходе испытаний на полигоне в Неноксе было выявлено множество сбоев в работе брао-производства серийных заводов (Ленинградский завод им. И.М. Кулакова, «Северное Пресс», казахстанский завод Омга). Летные испытания комплекса «Гранит» проводятся с середины 1979 года. К концу 1980 г. на Nenox Polygon было проведено 17 пусков (стенды ЦСК и БСГ-9), в т.ч. 9 пусковых ракет со стенда БСГ-9. Совместные испытания комплекса и носителей проводились с 1980 по август 1981 года.Пуски с ракетного крейсера «Киров» ПР.1144 проводились во время государственных испытаний крейсера с сентября по декабрь 1980 г. — 4 пуска, в том числе 1 пуск двухсторонним залпом на близкой к максимальной дальности. Цель — это целевое судно. 784 в окружении кораблей. При одиночных пусках на минимальную и среднюю дальность ракета успешно справляется с основной задачей. При стрельбе залпом в главную цель поразила одна из ракет, вторая ракета попала в один из щитов. Первый пуск с головной частью К-525 был произведен 8 декабря 1980 года.При запуске бортовая система управления и ракета не расходились по цели. При втором запуске 10 декабря 1980 г. ошибка повторилась. В ходе изучения задачи была обнаружена ошибка в алгоритме работы СУ и после ее исправления двухчленные и одиночные пуски в середине декабря 1980 года успешно прошли. Совместные испытания были завершены в августе 1981 г. — всего 20 пусков с планки и 8 пусков с ракетного крейсера «Киров» (в августе 1981 г. проведено 4 пусков ракет).Всего за время испытаний с 1975 по август 1981 года было произведено 45 пусков ракет.

Комплекс был принят на вооружение ВМФ СССР Постановлением Совета Министров СССР № 686-214 от 19 июля 1983 г. (в некоторых источниках встречается 12 марта 1983 г., но нет. соответствуют действительности). Ракеты производил Оренбургский машиностроительный завод («Стрела»).


ПКР «Гранит» на летно-конструкторских испытаниях (кадры из цикла документальных фильмов «Ударная сила», ОРТ).


Погрузка ранней модификации ракет комплекса П-50 / П-700 «Гранит» на ракетный крейсер «Киров» пр.1144 (монтаж кадров из документального фильма Kirov.flv — http: // youtube. ком.)


Пусковые установки :
— Согласно ТТЗ ГДК СССР в 1966 и 1968 гг. создание ракетного комплекса должно запускаться с ПУ комплекса «Малахит».

ЦСК и БСГ-9 — наземные испытательные стенды;

СМ-225 / СМ-225А — наклонная (40 градусов) разработки КБ специального машиностроения (КБСМ) на планш и.Пуск «мокрый» — ПУ перед стартом заполняется водой для снижения тепловых нагрузок на ПУ и носитель и выравнивания давления. ПУ состояло из корпуса и стартового стакана с ракетой, между корпусом ПУ и пусковой установкой размещались средства амортизации, внутри стартового стакана находились направляющие. Каучуковый состав предотвращает попадание воды на амортизирующие средства. При запуске и при проведении погрузочно-разгрузочных работ стекло было зафиксировано. При катастрофе на Курской планче ракета не получила значительных повреждений в ПУ.


Пусковая установка СМ-225 / СМ-225А Гранитного Комплекса (Асанин В. Ракеты Патриотической Фоты. // Техника и вооружение).


Пусковая установка и головная часть ракеты Гранитного комплекса на Курской площадке после подъема полиуретаном зафиксировали ракету (http://forums.airbase.ru).


Загрузка ракеты «Гранит» на платформу ПРТ.949А (http://forums.airbase.ru).


— CM-233 / cm-233a — блокировка наклонная (угол наклона — 60 град.) ПУ на ракетных крейсерах ПФ.1144 и тяжелых авианесущих крейсерах. Старт «мокрый» — ПУ перед стартом заполняется водой для снижения тепловых нагрузок на ПУ и носитель; Пусковые установки созданы на базе лодочной ПУ СМ-225 и аналогичны им по конструкции и системе управления.

Создание модификации ПУ СМ-233А для кораблей осуществлялось постановлением Минкомитета, Минкомсвязи и ВМФ СССР № 1/0018 от 5 февраля 1982 года.Материал конструкции пускового стекла в ПУ СМ-233А — стеклопластик. Защитный кожух снабжен устройством радиосети. Изменения СМ-233А:
— уменьшение количества механизмов и устройств, задействованных в предпусковых и пусковых пусках;
— снижение трудозатрат и стоимости ПУ за счет снижения металлоемкости и упрощения конструкции;
— сокращение объемов и упрощение условий обслуживания;
— повышение ремонтопригодности;
— уменьшение количества взаимоотношений ПУ с кораблем;


ПИСЬМО УСТАНОВКИ Гранитного Комплекса СМ-233 (Асанин В., Ракеты патриотической фоты. // Техника и вооружение).


Пусковые установки СМ-233 на ракетном крейсере «Киров» ПР.1144 (http://m militaryphotos.net).

Стартовые установки СМ-233А ПКР «Гранит» на Тактаре ПР.1143.5 (военный парад, 1998 г.)


Стартовые установки СМ-233А ПКР «Гранит» на Тактаре ПР.1143.5 («Арсенал», №1 / 2008)


Rocket 3M45 :
Design Ракеты — нормальная аэродинамическая схема с треугольным крылом, треугольными килями и стабилизаторами, на стартовой ступени разгона, а также треугольными стабилизаторами, аэродинамические поверхности в подготовленном положении имеют сложный.Сброс Torovoid SRS происходит после работы, крышка воздухозаборника и крышка сопла крышки Martha TRD сразу после старта (выход ракеты над поверхностью воды при подводном старте).


Ракетный комплекс 3м45 «Гранит» в музее НПО «Машиностроение», г. Ровтов (http://m militaryphotos.net)


Разветвленная схема ПКР 3М45, установка 3м45 комплекса 3К45 «Гранит» — SS-N- 19 Кораблекрушение. Красным обозначена фухасно-проникающая боевая часть. (Из архива пользователя TR1, http: // forum.keypublishing.com, опубликовано 23.09.2011).


Предполагаемые проекции ракетного комплекса 3М45 / SS-N-19 SHIPWRECK П-50 / П-700 «Гранит» (в) версия от 03.10.2011 (при использовании — справка).


Система управления и наведения — Система управления ракетой инерциальная с автопилотом с регулировкой по системе наведения, в которую входят несколько БТВМ (возможно 4 БЦМ), активная РЛ ГСН и система обмена информацией между ракетами (СОИР) залпового огня с залпом каналы приема информации.Антенна РЛС ГСН расположена в центральном корпусе воздухозаборника двигателя. Система управления ракетой и наведением разработана НИИ-49 (Гранитус ЦНИИ), главный конструктор — В.Б. Голованов, с 1973 — Н.М. Мозжухин. Бортовое оборудование спроектировано под руководством Л.М.Камаевского, комплекс оборудования для плунжера — Б.Н. Суспанов, для надводных кораблей — Е.П. Михеев. Изготовление бортового оборудования системы управления осуществлялось опытным заводом НИИ-49 / НПО «Гранит» (ныне — ОАО «Северный Пресс»).

В систему 4-го БТВМ, вероятно, входили два учетно-решающих БТВМ, параллельно выполняющих программу (обрабатывающих информацию от первичных преобразователей), третий БТВМ выполнял функции «арбитра» — сравнивал результаты расчетов, провал тестирования отмечен. была проведена проверка отказа файлов BTCM. При добавлении четвертого BTVM было проведено циклическое тестирование трех BVCM.

По западным данным, РЛ ГСН работает в двух диапазонах — J — 10–12 ГГц и K — 27–40 ГГц.

В алгоритмах наведения ракеты используется логика выбора главной цели в приказах. Проанализировал размер целей и вычеркнул цели из точки ожидаемых координат цели. Подобный алгоритм позволил выбрать самую крупную цель в ордере кораблей. Позже такой алгоритм был использован в PCR ».

При групповом пуске ракет после обнаружения цели ракеты (Radio Local Vizir), уничижительное вычисляется с помощью Socir, в соответствии с типом цели, введенным во время запуска.После определения заданных конструктору координат целей и параметров их движения, ракета с отключенной РЛС понижается на небольшую высоту и совершает полет до точки намеченных координат цели. При приближении к точке предполагаемых координат включается цель RLC (Визирь) и происходит захват цели. Каждый ПЦР идет к своей цели согласно ранее проведенному конструктору.

На первом этапе разработки комплекса предполагалось использовать наведение ракеты через радиолокационный визирь кораблем-носителем, аналогичное ПКР и.

Распределение целей между ракетами по напряжению осуществлялось с помощью системы обмена информацией между ракетами (СОИР) по нескольким алгоритмам, созданным с использованием теории игр в ЦНИИ «Гранит». Через Socir производился обмен данными ракеты RL GSN, боевой порядок ракет согласовывался в зависимости от схемы атаки. Система управления комплексом на стороне носителя позволяет вести щелевую стрельбу всеми боеприпасами.

Типовые траектории полета:
— надводными кораблями — высотная и низкоскоростная траектории;
— по прибрежным целям — высотная траектория;
— на подводных лодках — малая траектория (с использованием ядерного БК)

Целеуказание комплекса осуществляется средствами обнаружения авианосца либо с использованием авиационной или космической системы целеуказания.Авиационный комплекс целеуказания «Успех» применялся с применением самолетов-мишеней (Ту-95пс и др.) Или вертолетов Ка-25с. Космический комплекс разведки и целеуказания МККК «Легенда» создавался при непосредственном участии на этапе теоретической проработки академика М.В. Целдыш.

Ракета оснащена системой защиты, разработанной с 1965 года в лаборатории отдела № 25 ЦК Гранита под руководством Р.Т. Ткачев, Ю.А. Моманова. Основным компонентом системы является станция постановки активных помех 3Б47 «Кварц», разработанная в Таганрогском НИИ. Ракета способна совершать неоднозначные маневры.

Двигатели :
— SRS (пуско-приемный этап) — самовидный корпус CRS содержит два типа зарядов РДТТ (4 штуки, возможно пусковой и разгонный). СРС разработан Пермским КБМ (ныне — НПО «Искра»), главный конструктор — Л.Н. Лавров.

Маршик — короткозамкнутый ТРД КР-21-300 / Изделие 21 разработки АМНТК «Союз», Главный конструктор — С.А. Гаврилова, двигатель производства ООО «Уфимское моторостроительное предприятие» (г. Уфа). Разработка КИМ ТРД с ускоренным пуском для максимального режима была начата Постановлением Совета Министров СССР № 539-186 от 10 июля 1969 г. о проведении ОКК «Гранит» по созданию ракеты. сложный (). Государственные испытания двигателя завершены в 1981 году, рабочая конструкторская документация передана в Умпо (Уфа) для серийного производства двигателя ().

Двигатель со сверхзвуковым воздухозаборником с центральным корпусом, запуск двигателя происходит по команде датчика давления после выхода из воды (при запуске с подводной лодки) или после запуска (при запуске с надводного корабля), тошнота воздухозаборника и полет воздухозаборника и Марш ТРД работает вместе с Разгонно-пусковым Шагом.По некоторым данным, двигатель спроектирован с использованием турбокомпрессора-отработанного двигателя КР-17-300 ПЦР ». По источникам ( Wide ) Название двигателя «КР-93» встречается.

Система управления работой двигателя — ЭРД-21 (электронный регулятор работы двигателя)
Стартер двигателя — газогенератор на твердом топливе (расположен в сопле центрального корпуса)
Время срабатывания — не более 10 с


— По состоянию на 2010 г., Отдел 08 «НПО Инжиниринг» ведет частичную модернизацию Марш-двигателя Ракеты 3М45-2 ().В этой же работе участвует и разработчик двигателя — НПП «Мотор» ().

TTH Rocket :
Длина корпуса — 8840 мм (или ракеты с SRS?)
Диаметр корпуса — 1140 мм
Прицел крыла — 2600 мм
Диаметр описываемого круга (ракета в контейнере) — 1350 мм

Стартовая масса — 7360 кг
Масса СРС — 1760 кг
Масса БК:
— 584 кг
— 750 кг (обычный БК другим)
— 618 кг (по неподтвержденным официальным данным, ленточный.ru)

Дальность:
— 700-800 км (по высотной траектории по ТТЗ ЦУП СМ СССР 1966 г.)
— 200 км (по малой траектории по ТТЗ МПК СМ СССР 1966 г.)
— 500 км (по ТТЗ МПК с СССР 1968 г.)
— 700 км (по прибрежным целям)
— 625 км (ядерный БК, высотная траектория, неподтвержденные данные)
— 500-550 км (ПКР, обыкновенный БЛ, высотная траектория, неподтвержденные данные)
— 200 км (ядерный БК, малая траектория)
— 145 км (ПКР, обычный БЛ, малая траектория)

Скорость полета:
— 3500-4000 км / ч ( по ТТЗ МДЦ при СМ СССР 1966 г.)
— 2500-3000 км / ч (по ТТЗ МДЦ с см. СССР 1968 г.)
— 1.5-1,6 м (на малой высоте)
— 2,5-2,6 м (на большой высоте)

Высота полета:
— 20000-24000 м (по ТТЗ МПК при СМ СССР 1966 г.)
— до 14000 м

Типы КУ :
— ядерная мощность до 500 кт — по другим данным, утвержденным 618 КТ, радиус поражения 1200 м; Согласно соглашениям между СССР и США (1991 г.) крылатые ракеты с ядерным БК на кораблях ВМФ России и США не базируются;

Фугасно-проникающий БЦ, развивающийся Алтайскими НПО (Бийск), принят в 1983 г.Боевая часть имеет бронекорпус и взрыватель с замедлением.


Фугасно-проникающий БЦ ПКР «Гранит» Разработка НПО «Алтай» (http://frpc.secna.ru).


Врезка фугопроникающего БК ПКР 3М45 «Гранит» (фото из архива пользователя «Дмитрий», http://paralay.iboards.ru, опубликовано 09.09.2011).


Модификации :
— П-500П — Проект пуска подводной лодки со скоростью полета более 3000 км / ч разработан ОКБ-52 для вооружения планера ПР.688, вероятно, в 1964-1966 гг. Пуск — ПК ПЦР «Малахит». Двигатели SRS и Mossy — РДТТ.

— «Гранит» с ПВРС — На этапе перспективного Проекта проработан вариант ракеты с разработкой ПВРД 4Д04 НПО «Красный Октябрь» (ОКБ-670 генерального конструктора М.М.Бондарчука).
Скорость полета — до 4м

— П-50 / П-700 «Гранит», Ракета 3м45 — ПЦР, базовый вариант.

— ОКР «Гранит» / комплекс 3к45-2 «Гранит-2», ракета 3м45-2 — модернизированный вариант комплекса с обновленным оборудованием.Разработка началась в 2001 г. Государственный контракт №А-583 между Минобороны (В / Н № 42888) и НПО Машиностроения от 10 мая 2001 г. на проведение опытно-конструкторских работ (ОКР) по теме «Гранитит». Тактико-техническое задание Минобороны России от 09.07.2001. Главный конструктор по направлению — А.А. Малинин. В том числе на частичную модернизацию двигателя Marsh Rocket 3М45-2 (). Работы по модернизации двигателей (Продукт 21) касаются увеличения срока службы и обеспечения возможности работы на большей скорости и высоте — работа в 2010 году.Вело НПП «Мотор» ( вост. — годовой отчет за 2010 год ). Общая стоимость госконтракта на холдинг «Гранититис» на момент заключения составляла 370 000 000 рублей. Проект разбит на несколько этапов ():
— 1 этап — разработка эскизного проекта, срок исполнения 03.01.2001 — 30.11.2001, стоимость этапа 6 000 000 рублей;
— 2 этап — Разработка рабочей проектной документации (РКД) по комплексу Гранитит, срок исполнения 01.10.2001. — 30.11.2002 г. стоимость ступени 15 500 000 руб .;
— 3 этап — разработка эксплуатационной документации на комплекс «Гранитит», срок исполнения 03.01.2003. — 30.06.2003 г. стоимость ступени 1000000 руб .;
— 4 этап — изготовление опытных образцов узлов комплекса «Гранититис», стенда и технологического оборудования для наземных, автономных и комплексных испытаний для обеспечения летных испытаний, срок выполнения 01.07.2002 — 30.11.2003, стоимость этапа 83 300 000 рублей;
— 5 этап — проведение наземных, автономных и комплексных испытаний компонентов комплекса «Гранитит», корректировка рабочей документации по результатам испытаний, срок выполнения 03.01.2001 — 30.06.2002, стоимость сцены 98 000 000 рублей;
— 6 этап — изготовление и поставка комплектующих комплекса «Гранитит» для летных испытаний, срок выполнения 01.07.2002 — 30.09.2004, стоимость этапа 162 000 000 руб .;
— 7 этап — проведение летных испытаний, срок выполнения 03.01.2004 — 30.11.2004, стоимость этапа 5 000 000 рублей;
— 8 Этап — участие в летных испытаниях, корректировка рабочей документации по результатам летных испытаний, доработка узлов комплекса, срок выполнения 03.01.2004 — 30.11.2004.
По состоянию на 2010 год проектные работы еще продолжались, но письмом от 17 декабря 2010 года № 205/223/1362 Государственный заказчик (Минобороны) уведомил ОАО ВПК «НПО Машиностроение», что в связи с поломкой расписания исполнения ECD Шифр ​​«предоставлен» и невозможность его дальнейшего продолжения в рамках текущей лимитной цены, выполнение указанного OCD приостановить. Согласно протоколу утверждения фактических затрат No.N / 18 от 30 августа 2011 г. Заказчик согласовал фактические затраты в размере 713 067 201 руб. 29 коп., По договору выплаты составили 706 680 616,00 руб. ().
Актом проверки Рособоронежа от 15 июля 2010 г. № 2/3 / 25-10К установлено, что ОЗП «ЗМ45-2» осуществляется по ТТЗ Минобороны России от 09.07.2001 г. и госконтракту г. 10 мая 2001 г. № А-583, по состоянию на 1 июня 2010 г. из 86 этапов (подэтапа) исполнения «Ведомостей» выполнено 52, готовность ОКК составила %, ().

Перевозчики :
— Тяжелые авианесущие крейсера, а («Ульяновск») — 12 блоков ПУ СМ-233А, введен 1 корабль — ныне «Адмирал Флот Советского Союза Кузнецов». В конце 1990-х годов боевой пост гранитного ракетного комплекса был выведен из строя — в результате ошибочных действий экипажа он будет заправлен топливом при дозаправке корабля и восстановлению не подлежит (, информация не подтверждена, ).


ПЦР-тест запускает 3м45 «Гранит» от платы Tank PR.11435 «Адмирал Флот Советского Союза Кузнецова» ().


Пусковая ракета «Гранит» с Тактикой ПР.1143.5 (фото из архива sevstud1986, обработка http://forums.airbase.ru)

— Атомный ракетный крейсер ПР.1165 «Фугас» (проект) — 32- 48 сублиссальных ПУ (проект не реализован).


Эскиз атомного ракетного крейсера ПР.1164 «Фугас» (автор — Соколов А.Н., Асанин В. Ракеты отечественной Фоты. // Техника и вооружение).


— Атомные ракетные крейсеры — 20 сублиссальных ПУ СМ-233 (на стадии проекта Крейсер — 16 ПУ), введено 4 корабля:
«Киров» пр.1144 (ныне — «Адмирал Ушаков») — 1980 г. (объявлена ​​модернизация 26.07.2010)
«Фрунзе» ПР.1144.2 (ныне — «Адмирал Лазарев») — 1984 г. (объявлена ​​модернизация 26.07.2010)
«Калинин» ПР.1144.2 ( ныне — «Адмирал Нахимов») — 1988 г. (объявлено о модернизации 26.07.2010)
«Петр Великий» ПР.114.2 — 1998 г. (в строю с 2010 г.)


— Ракетно-атомный крейсер ПР.1293 (проект) — 16 субблоки (проект не реализован).


Эскиз атомного ракетного крейсера ПР.1293 (автор — А. Н. Соколов, Асанин В., Ракеты патриотического фота. // Техника и вооружение).


— ПЛАК ПР.688 (проект) — ракеты (проект) в стартовых контейнерах идентичных или аналогичных ПКР «Малахит» ПРАК ПР.670.
— 2013 04 октября — В ходе учений войск Северного флота произведены успешные пуски противочервячных ракет по целям в центральной части Баренцева моря. В том числе по одному пуску ракет «Гранит» с акватории Баренцева моря произвела Орловская и Ворнужская обл.949a. Также один пуск произведен атомный ракетный крейсер «Петр Великий» пр.11442. Дальность стартов составила не более 400 км ().


Пусковая ракета 3м45 «Гранитный» ракетный крейсер «Петр Великий» на тренировочной съемке 4 октября 2013 г. (Кадры телеканала RT).


— 05 июля 2017 — ПРАК АФ ПР. 949А Северного флота «Смоленск» выполнил с подводной позиции Пуск крылатой ракеты «Гранит» по сложной морской целевой позиции, находящейся на удалении около 400 километров.По объективному контролю цель поражена успешно ().

2017 19 сентября — В ходе учений Северного флота успешный пуск противопехотных рабочих 3М45 «Гранит» с ракетно-атомного крейсера «Петр Великий» ПР.11442, а также с плашкой ПР. 949А «Орел» и «Воронеж». Пуски производились из разных районов Баренцева моря по одной цели, находящейся на удалении от 200 до 300 километров от кораблей. Стрельба из подводной позиции велась с ракетных подводных крейсеров ().


Успешный пуск ракеты 3М45 «Гранит» с атомного ракетного крейсера ПР.11442 «Петр Великий» 19 сентября 2017 г. (Кадровое видео Минобороны России).


Источники :
Ашанин В. ., Ракеты Патриотического Фота. // Техника и вооружение. №10 / 2006, № 6, 9/2007, № 6/2009
Годовой отчет за 2010 год ОАО «НПП» Мотор. Уфа, 2011
Лазарев Н.М. Ракета Океан. атомный флот Советского Союза в биографиях его создателей, создателей и кораблестроителей-механиков.Т. III, М., 2003
Лента.ру 2001
НПО «Алтай» — 50 лет. // Бюллетень Быся. №1-2 / 2009
ОАО ФНПК «Алтай». Официальный сайт http://frpc.secna.ru, 2011
Осинин С.Н., Реб на флоте. Из Порт-Артура по сей день. М., «Оружие и технологии», 2006
С опорой на силу и разум. // Трибуна МПК. №11 / 2010
Создатели и творцы. Команда Ода. М., НПО Инжиниринг, 2009
Чижов А.В., «80 лет ЦНИИ« Гранит »(Хроники испытаний)». С.-ПБ.ЦНИИ «Гранит», 2001.
Бродворм А.Б., Огненный меч Российского флота. М., «Яуза», «Эксмо», 2004 г.
Штурмовая глубина. Сайт http://www.deepstorm.ru, 2010
Balancer.ru. Сайт http://forums.airbase.ru, 2010-2011
Kirov.flv. Документальный фильм начала 1980-х. Сайт http://youtube.com. , 2010
сайт. Сайт http://m military.tomsk.ru/forum, 2010
Ракета кораблекрушения П-700 Гранит СС-Н-19. Сайт

При создании комплекса впервые использован подход, в основе которого лежит взаимная увязка трех элементов: средства наведения (в виде космического корабля), носителя и ПЦР.Созданный комплекс получил возможность решать самые сложные задачи. sea ​​Boy Снаряжение пожарных средств одного авианосца.

Также возможно использование для поражения береговых целей.

Энциклопедический YouTube.

    1 / 3

    ✪ Прибрежный ракетный комплекс Bastion P 800

    ✪ Морские войны. Морские войны.

    ✪ Сила удара 163 — щит авианосца. Базальт и Гранит / Носитель Щитов. Базальт и гранит.

    Субтитры

История создания

Работы по созданию сверхзвуковой ракеты дальнего действия в СССР были начаты постановлением ЦК КПСС и Совета Министров СССР №539-186 от 10 июля 1969 г. в ЦКБМ МОМ. К этому времени подводный катер уже состоял на вооружении ПЛ уже в составе П-6; Однако это было возможно только с надводной части, что сильно увеличивало уязвимость подлодки, а с учетом демаскирующего действия ракетного напряжения лодка подвергалась значительному риску. Кроме того, Р-6, спроектированный в конце 1950-х годов, спустя десятилетие уже не удовлетворял требованиям по скорости, дальности и высоте полета.

Разработка ракеты подводного старта новой ширины была начата параллельно с созданием опытно-конструкторской разработки крылатой ракеты П-6 П-500 «Базальт», которая должна была перевоспитать существующие носители.Однако и П-500 «Базальт» был непригоден для запуска из-под воды. Требовалось создать совершенно новую ракету. Проект получил обозначение P-700 Granite. В дальнейшем было решено разработать новую ракету для использования не только с подводных лодок, но и с надводных кораблей, дублировавшую разработку Р-500.

Этап летных испытаний ракеты проходил с ноября 1975 года. Государственные испытания комплекса «Гранит» проходили с 1979 по июль 1983 года. Постановлением ЦК КПСС и СМ СССР №686-214 от 19 июля 1983 г. комплекс приняли на вооружение следующие корабли:

  • АПЛ проектов 949 «Гранит» и 949а «Антей»;
  • тяжелых атомных ракетных крейсера проектов 1144 «Орлан» и 1144.2 «Орлан»;
  • тяжелых авианесущих крейсера проекта 1143.5 «Привет».

Были проекты и у других перевозчиков, которые, однако, не были реализованы.

Конструкция

Ракета П-700 «Гранит» имеет сигарообразную форму с кольцевым воздухозаборником в передней части и складывающимся крестообразным оперением хвостового оперения.В центральной части фюзеляжа установлено короткое крыло высокой стреловидности, складываемое после старта.

Ракета ведет по центральной оси, ТРД КР-21-300 ведет по центральной оси. Запуск ракеты осуществляется из-под воды с помощью четырехконтурных твердотопливных ускорителей, расположенных за ракетой. Ракета хранится в герметичном транспортно-пусковом контейнере со сложенными крыльями и оперением, воздухозаборник прикрыт куполообразным обтекателем. Перед стартом установка заполняется заборной водой (эта процедура применяется на надводных кораблях во избежание повреждения вытяжной установки), после чего ускоритель отклоняет ракету от мины и доставляет ее на поверхность воды.В воздухе отбрасывают обтекатель воздухозаборника, расправляют крылья и оперение, отбрасывают сгоревший ускоритель и ракета продолжает полет на маршевом двигателе.

Ракета комплектуется боевыми частями разных типов. Это может быть как полуконвертируемая (фугасно-пробивающая) боевая часть массой 584-750 кг, так и тактический ядерный тролатный эквивалент мощностью до 500 килотонн. В настоящее время в связи с международными соглашениями о запрещении ядерных крылатых ракет морского базирования все Р-700 комплектуются только обычными боевыми частями.

Наведение ракеты осуществляется с помощью активной радиолокационной головки наведения. Бортовая автономная система избирательного контроля ПЦР построена на базе трехпроцессорной бортовой вычислительной машины (ВСМ) с использованием нескольких информационных каналов, что позволяет успешно разбираться в сложных помехах и выделять истинные цели на фоне помех. . При групповом пуске ракет (залповых) ракет, обнаруживая противника головками самонаведения, обмениваются информацией, идентифицируют и распределяют цели по их размеру, взаимному расположению и другим параметрам.В BTSM закладываются электронные данные о современных классах судов; Тактическая информация, например, о типе корабельного ордера, которая позволяет ракете определить, что перед ней — конвой, награда или десантная группа, и атаковать основные цели в ее составе; Сведения о противодействии средствам электронного противозачаточного средства, способным создавать помехи для прохода ракет от цели; Тактическое соблюдение огневой защиты.

Для повышения боевой устойчивости П-700 оборудован радиостанцией домена 3Б47 «Кварц» и устройствами для сброса дипольных отражателей и ложных целей.

Характеристики

Параметр Значение
Длина, м. 10
Диаметр, м. 0,85
Размах крыла, м 2,6
Стартовая масса, кг 7000
Скорость на высоте, 2,5
Скорость земли / вода, 1,5
Правый, км 550 (625) по комбинированной траектории,
145 (200) по предельно малой траектории
Потолок, м. 14000 -17000 на походном участке,
в зависимости от схемы траектории
Минимальная высота полета, м до 25 (на сайте атаки)
Система управления Ins + ArlGSN
Боевая часть проникающая 518-750 кг (данные расходятся) или
ядерная, до 500 кт

Заявка

Ракеты запускаются с наклонных площадок контейнера СМ-225 (для подводных лодок) или СМ-233 (для надводных кораблей), расположенных под палубой корабля-носителя под углом 60 градусов.Перед запуском для снижения тепловых нагрузок на пусковой агрегат емкость заполняется заборной водой.

Поскольку время полета ракеты на большую дальность значительно, а цель может выходить за пределы радиуса действия ракеты ГПН, комплекс требует точного целеуказания, осуществляемого авиационным комплексом «Успех» с самолетом Ту-95. РУ или вертолеты Ка-25 С, или космический комплекс разведки и целеуказания МККК «Легенда» потенциально, ракета может быть использована и для поражения наземных целей, но из-за отсутствия пусковой аппаратуры для полетов на малой высоте. высота Такова, в этом режиме ракета выполняет все полеты на большой высоте, становясь легкой мишенью для ПВО.

Оценка проекта

Опыт боевой и оперативной подготовки ВМФ показывает, что большая масса и высокая скорость ракетного комплекса делают их поражение противника зенитными ракетами.

Ракета никогда не применялась в боевых условиях, мнения о ее реальной эффективности разнятся.

Носителей

  • 8 атомных подводных крейсеров проекта 949а типа «Антей» — 24 ПКР.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
