Самоходную гаубицу "Гвоздика" приняли на вооружение 50 лет назад

В 1970 году в Советском Союзе на вооружение приняли САУ 2С1 "Гвоздика" - полковую самоходную гаубицу калибра 122 миллиметра. Ее выпускали до конца 1991 года.

Все началось с того, что после окончания Великой Отечественной войны появилась необходимость в новой самоходной артиллерии. Подобные варианты уже рассматривались в западных странах. Поэтому в СССР и начали работы над самоходной гаубицей. С 1947 по 1953 годы вели изыскания. Но через два года все работы прекратили по указанию Никиты Хрущева.

Однако после его отставки разработки снова продолжили. В 1967 году ЦК КПСС и Совет министров СССР издали постановление о ликвидации отставания советской самоходной артиллерии от артиллерии стран НАТО.

Разработчики представили три варианта новой 122-миллиметровой самоходной гаубицы для сухопутных войск на разных базах. Первый - шасси "Объекта 124", второй - многоцелевого транспортера-тягача МТ-ЛБ, третий - боевой машины пехоты БМП-1. Во всех трех вариантах основным вооружением являлась гаубица калибра 122 миллиметра.

Сопоставив преимущества трех вариантов, остановились на втором. Решили использовать удлиненную и модифицированную базу многоцелевого транспортера-тягача МТ-ЛБ. ОКР стали разрабатывать под наименованием "Гвоздика".

Четыре первые гаубицы прошли испытания на полигонах уже в 1969 году. Разработчики выявили недостатки, например, высокую загазованность боевого отделения. Над этим много работали, совершенствуя гаубицу. Проблему решили, применив более мощный эжектор и гильзы с улучшенной обтюрацией.

В 1970 году после доработок самоходную артиллерийскую установку "Гвоздика" приняли на вооружение Советской армии. Через два года приняли на вооружение и парашютную платформу 4П134, способную поднять груз массой до 20,5 тонны. На этой платформе планировали десантировать самоходные гаубицы. Система прошла полный цикл испытаний, но в армии их так и не использовали, потому что разработали 122-миллиметровую гаубицу 2С2 "Фиалка".

Самоходные гаубицы "Гвоздика" серийно производили с 1971 года до конца 1991-го. Всего изготовили более десяти тысяч единиц.

122-мм самоходная гаубица 2С1 «Гвоздика». СССР

В начале 1960-х годов советские военные специалисты признали ошибочность бытовавшей в то время в Вооруженных Силах концепции, согласно которой выполнение большей части задач огневого поражения противника в ходе боя возлагалось на подразделения, вооруженные тактическими и оперативно - тактическими ракетными комплексами. В рамках этой  теории предполагалось широкое использование результатов ракетных ударов, в том числе и ядерных, в интересах подвижных общевойсковых соединений, частей и даже подразделений, что в свою очередь повлекло радикальное сокращение формирований ствольной артиллерии в структуре организации общевойсковых объединений, соединений и частей. В результате в середине 1960-х годов, когда сухопутные войска вернулись к традиционной организации наземной артиллерии, многие артиллерийские полки и дивизионы пришлось укомплектовывать артиллерийскими орудиями, изготовленными еще во время Великой Отечественной войны, со значительным износом стволов и разгаром зарядных камор. Разработка самоходных бронированных артиллерийских систем, способных огнем с закрытых огневых позиций поддерживать бой танковых и мотострелковых частей и подразделений, в послевоенный период в Советском  Союзе практически не велась, в то время как в 1950-х – начале 1960-х годов армии государств-членов НАТО разработали и приняли на вооружение новые самоходные орудия для всех войсковых структур.  В СССР отработка эскизных  проектов новых самоходных установок полевой артиллерии (120-мм самоходных минометов, 122-мм и 152-мм самоходных гаубиц) была начата во ВНИИ-100 (филиал ВНИИТраснмаш) только в 1965 году.  4 июля 1967 года в соответствии с Постановлением Совета Министров СССР в ОКБ-9 завода «Уралмаш» (г. Свердловск) под руководством В.А. Голубева приступили к эскизной разработке артиллерийской части новой 122-мм самоходной гаубицы в двух вариантах Д-11 и Д-12. Артиллерийская часть создавалась на основе 122-мм буксируемой гаубицы Д-30 и сохранила тоже внутреннее устройство ствола, баллистику и боеприпасы.

Одновременно с этим, на Харьковском тракторном заводе им. Серго Орджоникидзе (ХТЗ) начались работы над созданием проекта шасси новой САУ (заводской индекс - «изделие 10») на базе многоцелевого бронированного тягача МТ-ЛБ (МТ-ЛБУ), проектный запас плавучести которого, составлял 20 %.

Общее руководство работами по созданию новой САУ осуществлял главный конструктор ХТЗ А.Ф. Белоусов. По результатам испытаний был выбран вариант гаубицы Д-12, которая после всех доработок этой модели получила обозначение Д-32 (индекс ГРАУ – изделие 2А31). В 1968 году полностью отработанная проектная документация на гаубицу Д-32 была передана из ОКБ-9 в КБ ХТЗ, где с этого времени проводились все работы по теме самоходной гаубицы. Из-за недостаточной устойчивости, а также возросших нагрузок,  ходовая часть шасси «изделия 10» была удлинена и получила еще один, седьмой, дополнительный опорный каток.  Опытная серия из четырех экземпляров была представлена на испытания уже в августе 1969 года. На Государственных испытаниях выявился серьезный дефект: при стрельбе возникала сильная загазованность боевого отделения. Для ее устранения были использованы более мощный эжектор ствола и гильзы с улучшенной обтюрацией. В сентябре 1970 года орудие было принято на вооружение сухопутных войск Советской армии под названием «122-мм самоходная гаубица 2С1 «Гвоздика»». Она представляла собой плавающую артиллерийскую установку с круговым обстрелом, смонтированную на гусеничном лeгкобронированном шасси, и предназначалась для уничтожения и подавления живой силы и огневых средств пехоты, разрушения укреплений полевого типа, проделывания проходов в минных полях и проволочных заграждениях, борьбы с артиллерией, минометами и бронетехникой противника.

В 1972 году началось серийное производство самоходных гаубиц 2С1 на Харьковском тракторном заводе. Первоначально гаубицами 2С1 укомплектовывались артиллерийские дивизионы танковых и мотострелковых полков на БМП. В каждый дивизион входило 18 САУ, а число их в дивизиях первого эшелона могло достигать 54 единиц. Помимо сухопутных войск гаубицы 2С1 поступили на вооружение морской пехоты ВМФ. Корпус САУ «Гвоздика» был также использован для создания специальных машин разведки, управления огнем, радиационной и химической разведки, радиолокационного наблюдения, разминирования и штабных машин, а впоследствии на базе гаубицы 2С1  была создана и серийно выпускалась установка разминирования УР-77.

Герметичный сварной корпус САУ 2С1 имел противопульное бронирование (максимальная толщина стальных плит достигала 20 мм) и обеспечивал преодоление водных преград вплавь. Отделение управления и моторно-трансмиссионное отделение размещались в передней части корпуса, а боевое отделение - в средней и кормовой части корпуса, а также в башне. В боевом отделении была расположена боеукладка. В отделении управления размещено место механика-водителя (отделенное от силового отделения герметичными перегородками), а в  башне размещались три члена экипажа: впереди слева - наводчик орудия, за ним - командир и справа от орудия - заряжающий. В стенках обоих бортов корпуса смонтированы по три последовательно соединенных между собой топливных бака общей емкостью 550 литров.

 Закрытая башня кругового вращения, смонтированная в кормовой части машины, вращалась с помощью электрического или ручного приводов. На крыше башни установлена вращающаяся командирская башенка с люком, оборудованная двумя перископическими смотровыми приборами и комбинированным прибором наблюдения. Основное вооружение САУ 2С1 «Гвоздика» состоит из 122-мм гаубицы Д-32, размещенной в башне.  Ствол гаубицы состоит из трубы моноблока, казенника, муфты, эжекторного устройства и двухкамерного дульного тормоза. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Подъемный механизм секторный с ручным приводом. Наведение орудия в вертикальной плоскости осуществляется в диапазоне углов от -3° до +70°. Тормоз отката гидравлический веретенного типа, накатник пневматический. Цилиндры тормоза отката и накатника закреплены в казеннике и откатываются вместе со стволом. Уравновешивание ствола производится пневматическим уравновешивающим механизмом толкающего типа. Для предохранения экипажа САУ от ударов откатными частями гаубицы во время стрельбы ее казенная часть отделена от экипажа неподвижным и откидным ограждением.

Последнее, шарнирно связанное со щитками неподвижного ограждения, служит местом установки  досылающего механизма и отражателя стреляных гильз. Для облегчения работы заряжающего орудие 2А31 снабжено механизмом досылания электромеханического типа, предназначенным для раздельной досылки снаряда и снаряженной гильзы в камору ствола после укладки их на лоток досылателя. При стрельбе снарядами, складированными на грунте, их подача внутрь боевого отделения осуществляется с помощью транспортировочного устройства через большую кормовую дверь. Устройство представляет собой лоток, установленный в кормовой части корпуса на поперечных направляющих. При загрузке снарядом или зарядом  под действием их массы лоток выдвигается вперед в зону заряжания, сжимая при этом возвратную пружину. После разгрузки, освободившаяся пружина возвращает лоток в исходное положение. Самоходная гаубица 2С1 «Гвоздика» оборудована перископическим прицелом ПГ-2 (индекс 10П40), предназначенным как для стрельбы с закрытых позиций, так и для стрельбы прямой наводкой и оптическим прицелом прямой наводки ОП5-37.
Самоходная гаубица 2С1 может вести огонь всеми типами боеприпасов от буксируемой гаубицы Д-30. Возимый боекомплект гаубицы включает выстрелы раздельно-гильзового заряжания трех типов: 35 осколочно-фугасных и 5 дымовых и бронебойно-кумулятивных снарядов со стабилизирующим оперением. Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом массой 3,1 кг, начальная скорость составляет - 740 м/с, а дальность стрельбы - 2000 м.

Бронепробиваемость по нормали при стрельбе этим снарядом составляет 180 мм, под углом 60° - 150 мм, под углом 30°- 80 мм, причем бронепробиваемость не зависит от дальности стрельбы. Максимальная дальность стрельбы осколочно-фугасным снарядом составляла 15 300 метров. В случае применения активно-реактивных снарядов дальность выстрела возрастала до 21 900 метров. Для гаубицы 2С1 был разработан снаряд с лазерным наведением «Китолов-2», который может с высокой степенью вероятности поражать  все неподвижные и движущиеся цели. Средства связи составляли - УКВ радиостанция Р-123М и ТПУ Р-124, установленные на САУ 2С1. Моторно-трансмиссионное отделение размещено в передней части корпуса. С V-образным 8-цилиндровым четырехтактным дизельным двигателем жидкостного охлаждения ЯМЗ-238В мощностью 240 л.с. сблокирована механическая трансмиссия. Ходовая часть самоходной гаубицы 2С1 «Гвоздика» состоит (применительно к одному борту) из: 7 обрезиненных опорных катков (выполненных из алюминиевого сплава),  ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное), и направляющего колеса заднего расположения. Между ступицей и внешним кольцом с резиновым бандажом каждого катка приварены два диска, образующие внутреннюю воздушную камеру, которая увеличивает плавучесть машины. Подвеска торсионная. С балансирами первых и последних опорных катков взаимодействовали гидравлические амортизаторы автомобильного типа. Вертикальный ход этих опорных катков дополнительно регулировался пружинными буферами. Механизм натяжения гусениц размещался внутри корпуса. Регулировка натяжения гусениц также осуществлялась изнутри машины.

Гусеницы с резинометаллическими шарнирами имели ширину 400 мм, но могли быть заменены на более широкие (670 мм) для повышенной проходимости по снегу и заболоченным участкам.

Движение на плаву осуществляется посредством перематывания гусениц, при этом, САУ 2С1 развивала скорость 4,5 км/ч. Однако имелся и ряд ограничений. Так например, скорость течения воды не должна была превышать 0,6 м/сек, а высота волн не должна быть выше 150 мм. Кроме того, при преодолении водных преград на борту САУ должно быть не более 30 выстрелов. Поскольку боевая масса 2С1 «Гвоздика» не превышала 16 т, ее можно было транспортировать самолетами военно-транспортной авиации Ан-12, Ил-76, Ан-124.

122-мм самоходная гаубица 2С1 «Гвоздика» широко использовалась частями 40-й Армии из состава Ограниченного контингента советских войск в Афганистане, а также принимали участие практически во всех региональных конфликтах на территории СНГ в 1990-х годах. «Гвоздика» активно применялась в обеих «чеченских» войнах и в ходе антитеррористических операций в Чечне. Несмотря на то, что к середине 1990-х годов эта САУ уже считалась устаревшей, она до сих пор остается на вооружении артиллерийских частей Российской Армии. В настоящее время в составе Вооруженных Сил России имеется около 2500 122-мм самоходных гаубиц 2С1 «Гвоздика».

Самоходная артиллерийская установка «Гвоздика»: история создания, описание и характеристики

30.04.2019

Самоходная артиллерийская установка (САУ) – это тип боевой машины, которая представляет собой артиллерийское орудие, установленное на колесную или гусеничную самоходную платформу. Самоходные установки применяются для поддержки танков или пехоты в обороне или атаке.

«Звездным часом» самоходных артиллерийских установок стала Вторая мировая война. После ее окончания они были вытеснены более эффективными и универсальными (хотя и более дорогими) танками. Второе рождение САУ приходится на 60-70 годы прошлого столетия. Однако и по своей конструкции, и по концепции применения машины этого времени уже кардинально отличались от самоходок времен войны.

Во время войны самоходки решали практически те же задачи, что и танки: они уничтожали бронетехнику противника, ходили вместе с пехотными подразделениями в атаки, обстреливали прямой наводкой укрепления противника. Наиболее активно использовали САУ гитлеровцы. В немецкой классификации самоходок существовали специальные истребители танков и несколько видов штурмовых орудий. Использовались даже самоходные зенитные установки, созданные на базе танков. Однако дальнейшее развитие концепции основного боевого танка (ОБТ) привело к исчезновению истребителей танков и штурмовых орудий.

В середине 60-х годов в СССР началась разработка «цветочной» серии самоходных артиллерийских установок. Смертоносные машины были названы именами прекрасных садовых растений. Одним из этих «цветов войны» стала 122-мм САУ 2С1 «Гвоздика».

Эта боевая машина долгие годы находилась на вооружении Советской армии, ее активно экспортировали, сегодня САУ «Гвоздика» используется вооруженными силами России, а также еще в нескольких десятках армиях мира. Кроме СССР, самоходная установка 2С1 «Гвоздика» производилась по лицензии в Польше и Болгарии.

В начале 80-х годов американским военным ведомством был выпущен плакат Soviet Big 7. На нем были показаны наиболее опасные виды вооружений советских сухопутных сил. Среди изображенных образцов была и САУ «Гвоздика».

За время эксплуатации эта артиллерийская установка пережила несколько модернизаций, на ее основе были разработано множество специализированных боевых машин, часть из которых также пошла в серию.

САУ 2С1 «Гвоздика» принимала участие в большом количестве конфликтов, во время которых она показала свою высокую надежность и эффективность.

История создания

После окончания войны стало понятным, что прежняя концепция применения самоходной артиллерии в качестве штурмовых орудий и истребителей танков – устарела. В то же время обозначилась и другая тенденция: самоходная артиллерия начала вытеснять буксируемую. Самоходки были более скорострельными и маневренными, имели значительную дальность стрельбы, неплохую защиту, могли более успешно поддерживать собственные войска в обороне и проводить артиллерийское наступление.

Уже в пятидесятых годах во многих странах начались активные работы над новыми образцами этой боевой техники. В СССР длительное время больше ресурсов выделялось на разработку ракетного оружия, часто это шло в ущерб авиации и ствольной артиллерии. Однако позже советские стратеги все же пришли к выводу, что масштабная война маловероятна, так как приведет к взаимному ядерному уничтожению и стали готовиться к локальным конфликтам. Активно заниматься созданием новых образцов самоходных артиллерийских орудий стали после отставки генсека Хрущева.

В 1965 году были проведены учения, которые ясно показали значительное отставание советской самоходной артиллерии от западных аналогов. В 1967 году увидело свет постановление Совмина СССР о начале работ по созданию 122-мм самоходной артиллерийской установки, которая позже получила название 2С1 «Гвоздика».

Изначально существовало три варианта шасси для новой самоходки: ее предлагали создать на базе БМП-1, гусеничного транспортера МТЛБ, а также на базе шасси СУ-100П. Основным вооружением новой САУ должна была стать 122-мм гаубица Д-30.

Вариант с СУ-100П был исключен практически сразу, после модернизации в качестве базы для новой самоходки решили использовать тягач МТЛБ. Изначально этот тягач имел недостаточную устойчивость и не устраивал конструкторов по допустимым нагрузкам на ходовую часть. Поэтому базу МТЛБ пришлось удлинить и ввести по одному дополнительному опорному катку с каждого борта.

2С1 «Гвоздика» должна была заменить 122-мм гаубицы Д-30 и М-30 в артиллерийских подразделениях мотострелковых полков. В 1969 году для полигонных испытаний было готово четыре образца.

Головным разработчиком установки назначили Харьковский тракторный завод (ХТЗ). Гаубица для самоходки проектировалась в ОКБ-9.

Проведенные испытания показали высокий уровень загазованности боевого отделения самоходки во время стрельбы. Позже с этой проблемой удалось справиться. Также проводились работы над созданием орудия с картузным заряжанием, однако они закончились безрезультатно. Подобный тип заряжания не дал никаких существенных преимуществ, ни в дальности, ни в точности стрельбы.

В 1970 году САУ 2С1 «Гвоздика» приняли на вооружение. Уже в следующем году началось серийное производство артиллерийской установки, только в 1991 году оно было завершено. В 1972 году была разработана парашютная система для десантирования «Гвоздики» с воздуха, но на вооружение ВДВ САУ так и не была принята.

В 1971 году машину начали изготавливать по лицензии в Польше. В 1979 году лицензионное производство было запущено в Болгарии. Болгарские самоходки по своим техническим характеристикам уступали советским образцам.

Описание конструкции

Корпус самоходной артиллерийской установки имеет классическую для данных машин схему: в передней части машины находится силовое отделение и отделение управления, а в средней и задней части расположено боевое отделение. Корпус сварной из катанных броневых листов, он обеспечивает защиту от пуль и осколков, полностью герметичен и позволяет САУ преодолевать водные препятствия вплавь. Броня «Гвоздики» «держит» пулю калибра 7,62 мм при дальности выстрела в триста метров. 122-мм орудие установлено во вращающейся башне, в ней расположены места для экипажа.

Небольшой вес САУ позволяет перевозить ее с помощью транспортных самолетов.

Силовое отделение артиллерийской установки находится в носовой части машины справа, с левой стороны от него – место механика-водителя, приборы и органы управления. По левому борту башни расположено место заряжающего и прицельные приспособления, за ним находится место командира машины. Место командира установки оборудовано поворотной башенкой. Заряжающий находится в правой части башни.

В башне САУ 2С1 «Гвоздика» находится 122-мм орудие 2А31. По своим характеристикам и используемым боеприпасам оно полностью идентично 122-мм гаубице Д-30. Орудие состоит из трубы, двухкамерного дульного тормоза, эжектора и казенника. Для досылания боеприпасов используется электромеханический досылатель. Углы вертикальной наводки орудия – от -3 до +70°. Стрельба может вестись снарядами с земли, для их подачи используется большая кормовая дверь. В этом случае скорострельность САУ 2С1 «Гвоздика» составляет от четырех до пяти выстрелов за одну минуту, при стрельбе «с борта» она уменьшается до двух выстрелов в минуту.

Дальность стрельбы самоходной установки составляет от 4070 до 15200 метров.

Боекомплект САУ 2С1 «Гвоздика» составляет сорок выстрелов, часть снарядов находятся вдоль боковых стенок корпуса, а часть расположена вдоль задней и боковых стенок башни. Самоходная установка может использовать широкую номенклатуру боеприпасов: осколочно-фугасные, кумулятивные, химические, агитационные, дымовые, осветительные. Снаряды могут оснащаться различными типами взрывателей. Специально для артиллерийской установки 2С1 «Гвоздика» были разработаны корректируемые боеприпасы «Китолов».

В 1997 году специально для этой машины был разработан активно-реактивный 122-мм снаряд, который позволяет увеличить дальность стрельбы до 21,9 км.

Система управления огнем САУ состоит из комбинированного прицельного приспособления ТКН-3Б, которое можно использовать в любое время суток, а также двух перископических прицелов ТНПО-170А. Все они установлены в командирской башенке. Наводчик располагает панорамным прицелом 1ОП40 (используется для стрельбы с закрытых позиций) и прицелом ОП5-37, который применяется во время стрельбы прямой наводкой. Места механика-водителя и заряжающего оборудованы приборами наблюдения.

Машина оснащена V-образным дизельным двигателем ЯМЗ-238Н с восемью цилиндрами. Его предельная мощность составляет 300 л. с. Трансмиссия механическая, имеет шесть передач вперед и одну – назад. Топливные баки находятся в стенках бортов машины, их общий объем составляет 550 литров, этого хватает для преодоления 500 км по шоссе.

Ходовая часть самоходной установки представляет собой измененное шасси тягача МТЛБ. В него были введены два дополнительных опорных катка. Направляющие колеса находятся в задней части установки, а ведущие – в передней. Ширина гусениц самоходки составляет 400 мм, при необходимости на машину можно установить и гусеницы шириной 600 мм, что существенно повышает проходимость САУ.

САУ «Гвоздика» способна преодолевать водные преграды. Движение в воде происходит за счет перемотки гусениц, максимальная скорость машины составляет 4,5 км/ч.

Модификации самоходной установки

С момента запуска САУ в серийное производство было создано несколько модификаций машины:

  • 2С1М1 — российская модификация с новой системой управления огнем 1В168-1.
  • 2С34 «Хоста» — российский модификация, разработанная в 2003 году. В ней установлена гаубица 2А80-1 и 7,62-мм пулемёт ПКТ на командирской башенке. В 2008 году принята на вооружение ВС РФ.
  • 2C1T Goździk. Польская модификация самоходки с улучшенной системой управления огнем TOPAZ.
  • Rak-120. Еще одна польская модификация, которая была создана в 2008—2009 гг. 122-мм орудие было заменено на 120-мм миномёт с автоматом заряжания. Боекомплект — 60 выстрелов.
  • Model 89— румынская модификация, созданная в 80-х годах. В машине использовано шасси БМП MLI-84.
  • Raad-1 — иранская 122-мм самоходная гаубица, поставленная на шасси БМП Boragh.

К модернизации 2С1 «Гвоздики» приступили и на Украине. В 2020 году на ХТЗ поступило три самоходки. На них планировали установить шведский двигатель Volvo, новое электрооборудование, современные системы связи и навигации украинского производства.

Кроме модификаций, в разные годы на базе САУ «Гвоздика» было создано несколько специальных машин: самоходный миномет 2С8 «Астра», самоходная противотанковая пушка 2С15 «Норов», самоходное орудие 2С17 «Нона-СВ», гусеничный вариант РСЗО «Град» и многоцелевой тягач 2С1-Н.

Созданием различных машин на базе САУ «Гвоздика» занимались и в других странах:

  • БМП-23 — это боевая машина пехоты, созданная в Болгарии. На нее была установлена 23-мм пушка 2А14 и ПТРК «Малютка».
  • LPG — машина управления артиллерийским огнем. Также ее можно использовать в качестве санитарной машины.
  • ХТЗ-26Н — украинский снегоболотоход на базе шасси САУ «Гвоздика».
  • ТГМ-126-1 — украинская транспортная машина на шасси 2С1.

Организационная структура

Данная самоходная гаубица поступала на вооружение артдивизионов танковых и мотострелковых полков. Дивизион состоял из трех батарей, в каждой из которых было шесть самоходок. Итого, в состав дивизиона входило шестнадцать САУ.

Боевое применение САУ «Гвоздика»

Первым серьезным конфликтом, в котором приняла участие «Гвоздика», стала война в Афганистане. Обычно батареи 2С1 шли вслед за штурмовыми подразделениями и вели стрельбу прямой наводкой. Реже установки использовали для стрельбы с закрытых позиций. В целом «Гвоздики» довольно неплохо показали себя в тяжелых афганских условиях.

Самоходные установки «Гвоздика» участвовали практически во всех конфликтах, которые протекали на территории бывшего СССР после его распада.

«Гвоздики» применялись войсками непризнанной Приднестровской республики против вооруженных сил Молдовы. Использовали эти установки и в ходе Гражданской войны в Таджикистане.

Российские федеральные войска применяли 2С1 в первой и второй чеченских кампаниях. Во время первой войны несколько самоходок с боекомплектом было захвачено чеченскими сепаратистами.

«Гвоздики» использовались во время грузино-осетинских конфликтов. Эти машины активно применяются и на востоке Украины как правительственными войсками, так и сепаратистами.

САУ «Гвоздики» использовалась во время югославских войн всеми участниками противостояния.

Еще в 80-х годах САУ «Гвоздики» были поставлены Ираку и принимали участие в ирано-иракском конфликте. Затем армия Ирака использовала их против сил коалиции в 1991 году. Следует отметить, что советская артиллерия (как реактивная, так и ствольная) показала себя в той войне не с самой лучшей стороны.

В 2010-2011 гг. во время Гражданской войны в Ливии «Гвоздики» использовались правительственными войсками против повстанцев. В настоящее время эти машины активно применяются практически всеми противоборствующими сторонами в сирийском конфликте. Они в больших количествах поставлялись правительственным войскам Сирии и часто в качестве трофеев попадали в руки повстанцев. Их применяет как Фронт ан-Нусра, так и запрещенный в России ИГИЛ.

Есть информация о том, что САУ «Гвоздика» использовалась повстанцами-хуситами во время боевых действий в Йемене.

Технические характеристики

Ниже представлены ТТХ 2С1 «Гвоздика».

Экипаж, чел.Четыре
Масса, т15,7
Длина, м7,26
Высота, м2,74
Ширина, м2,85
Максимальная скорость:
по шоссе, км/ч60
на плаву, км/ч4,5
Запас хода по шоссе, км500
Вооружение122-мм гаубица Д-32 (2А31)
Боекомплект, снарядов40
Тип пушкинарезная гаубица
Дальность стрельбы, кмдо 15,2
ДвигательЯМЗ-238Н
Мощность двигателя, л. с.300
БронированиеПротивопульное и противоосколочное

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

Самоходная артиллерийская установка 2С1 "Гвоздика"

Самоходная гаубица 2С1 «Гвоздика» (объект 26)

Первенец второго поколения отечественной самоходной артиллерии. Разрабатывалась по Постановлению СМ СССР от 4 июля 1967 года в ОКБ-9 (артиллерийская часть) и ПО «Харьковский тракторный завод» (шасси). Принята на вооружение в 1971 году. Производилась серийно на ХТЗ с 1972 года.

СЕРИЙНАЯ МОДИФИКАЦИЯ:
изготовлена на базе узлов и агрегатов ходовой части и силовой установки транспортера-тягача МТ-ЛБ. Корпус сварной, герметичный. Отделение управления и МТО размещены в передней части корпуса, боевое – в средней и кормовой. Над боевым отделением размещена сварная башня с развитой кормовой нишей. В башне установлена 122-мм гаубица Д-32 с длиной ствола 35 калибров. Внутреннее устройство ствола, баллистика и боеприпасы – как у буксируемой гаубицы Д-30. Ствол гаубицы Д-32 с двухкамерным дульным тормозом и эжектором. Затвор – вертикальный, клиновой, с полуавтоматикой копирного типа. Гаубица снабжена электромеханическим досылателем. Скорострельность 4 – 5 выстр./мин. Углы наведения: по горизонтали 360°, по вертикали – 3°…+70°. Максимальная дальность стрельбы 15200 м. Машина оборудована системами ПАЗ и ППО. Движение на плаву – за счет перемотки гусениц. Транспортировка по воздуху- всеми типами самолетов ВТА, начиная с Ан-12.

Самоходная гаубица 2С1 предназначалась для артиллерийских дивизионов танковых и мотострелковых (на БМП) полков. В каждый дивизион входило 18 САУ, а число их в дивизиях первого эшелона могло достигать 54 единиц. Помимо сухопутных войск 2С1 поступили на вооружение морской пехоты ВМФ.
«Гвоздики» использовались Советской Армией в Афганистане, принимали участие в региональных конфликтах на территории СНГ. К середине 90-х годов эта САУ уже считалась устаревшей, но, тем не менее, продолжает оставаться на вооружении артиллерийских частей Российской Армии и активно применяется в антитеррористической операции в Чечне.

По данным комиссии, следящей за выполнением Венских соглашений по ограничению вооруженных сил в Европе, в 1995 году на европейской части России имелось 742 самоходных гаубицы 2С1. На базе 2С1 создана и серийно выпускалась установка разминирования УР-77. По советской лицензии эти САУ производились в Польше и Болгарии. На базе «Гвоздики» болгарские конструкторы разработали боевые машины пехоты БМП-23 и БМП-30, которые находятся на вооружении болгарской армии. В Румынии под индексом Mod.89 выпускался модернизированный вариант “Гвоздики”.

На 1995 год самоходные гаубицы 2С1, как советского, так и польского, и болгарского производства, состоят на вооружении многих стран СНГ, а также Алжира (145 единиц), Афганистана, Болгарии (740), Венгрии (121), Польши (521), Румынии (6+42 Mod.89), Словакии (49), Словении (18), Сирии (400), Хорватии (30), Чехии (97) и Югославии. До объединения Германии 2С1 имелись и в ННА ГДР (374 единицы на 1991 г.). Артиллерийскую часть САУ 2С1, в которую был внесен ряд изменений (получила индекс ГРАУ 2А32), использовали при создании самоходной гаубицы 2С2 «Фиалка» для воздушно-десантных войск. В качестве базы для нее взяли шасси боевой машины десанта БМД-1. Первые три опытные САУ в 1968 году проходили испытания, но их не выдержали. Работа над
2С2 была прекращена в декабре 1968 года.

На базе узлов и агрегатов САУ 2С1 “Гвоздика” создана установка разминирования УР-77 “Метеорит”.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2С1

БОЕВАЯ МАССА, т: 15,7.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм:
длина – 7265,
ширина – 2850,
высота – 2740,
клиренс – 400.
ВООРУЖЕНИЕ: 1 гаубица Д-32 (2А31) калибра 122 мм.
БОЕКОМПЛЕКТ: 40 выстрелов раздельного заряжания.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел ПГ-2 (10П40), оптический прицел прямой наводки ОП5-37.
БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ: ЯМЗ-238Н, 8-цилиндровый, V-образныи, четырехтактный дизель жидкостного охлаждения; мощность 300 л.с.(220,8 кВт) при 2100 об/мин; рабочий объем 14 860 см3.
ТРАНСМИССИЯ: как у МТ-ЛБ.
ХОДОВАЯ ЧАСТЬ: семь одинарных обрезиненных опорных катков на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го и 7-го катков; гусеницы шириной 350 мм, шаг трака 111 мм.
СКОРОСТЬ МАКС., км/ч: на суше – 61,5; на плаву – 4,5.
ЗАПАС ХОДА, км: на суше – 500.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ:
угол подъема, град. – 35;
ширина рва, м – 3;
высота стенки, м – 0,7.
СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.

Самоходные гаубицы

Тяжелая самоходная артиллерийская  установка ИСУ - 152

Самоходная установка ИСУ - 152 была разработана на базе тяжелого танка ИС - 1 ( ИС – Иосиф Сталин) и  поступила на вооружение в ноябре 1943 года. Впервые  новые самоходные установки были широко применены летом 1944 года  в ходе белорусской наступательной операции  «Багратион».  Полки самоходной артиллерии особенно отличились в боях за Полоцк и Витебск.

Экипаж самоходки   -   5 человек: командир САУ, командир орудия, механик - водитель, заряжающий и замковый. Ее масса равнялась 46 тоннам, дизель мощностью 520 л. с. разгонял машину до 40 км/ч.  Боекомплект состоял из 20 выстрелов раздельного гильзового заряжания с бронебойно - трассирующими  снарядами, осколочно - фугасными пушечными и стальными гаубичными гранатами. Бронебойный снаряд на дальности 1000 метров пробивал броню толщиной 123 мм.

Основной задачей при применении 152 - мм САУ стало выбивание противника из сильно укрепленных траншей, где бетонобойные и осколочно - фугасные снаряды самоходки просто не оставляли шанса на спасение. Хорошо зарекомендовали себя ИСУ - 152 и в уличных боях  -  при выбивании противника из полуразрушенных зданий. Весьма эффективно тяжелые САУ использовались в борьбе с танками противника -   152 - мм снаряд пробивал броню новейших немецких танков практически с любых расстояний. Сами за себя говорят прозвища этой грозной машины   -    советское «Зверобой» и немецкое «Dosenoffner» (открыватель консервных банок).

Успешно применялись самоходки  и при штурме мощных фортификационных  сооружений Кенигсберга и в боях за Берлин.

ИСУ - 152  стала самой мощной САУ СССР периода  Второй мировой войны. За годы производства машина завоевала уважение солдат и офицеров, получила отличную оценку своих боевых качеств, внесла ощутимый вклад в Великую Победу над нацистской Германией.

122 - мм самоходная гаубица 2С1 «Гвоздика»

Самоходная гаубица «Гвоздика» принята на вооружение в 1971 году.
Ее основное предназначение – уничтожение и подавление живой силы и огневых средств пехоты, разрушение укреплений полевого типа, проделывание проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.

В башне размещаются три члена экипажа: впереди слева – наводчик орудия, за ним – командир установки и справа от орудия – заряжающий. Отделение управления и моторно - трансмиссионное отделение размещены в передней части корпуса. Основное вооружение САУ 2С1 «Гвоздика» - 122 - мм гаубица Д - 32, размещенная в башне кругового вращения. Скорострельность - 4 - 5 выстр/мин. Наведение орудия осуществляется в диапазоне углов от – 3 до + 70 градусов. «Гвоздика» оборудована перископическим прицелом ПГ - 2, предназначенным как для стрельбы с закрытых позиций, так и для стрельбы прямой наводкой. Возимый боекомплект обычно состоит из 35 осколочно - фугасных и 5 кумулятивных снарядов. Бронепробиваемость кумулятивного снаряда - 180 мм. Максимальная дальность стрельбы – 15200 метров.

Шасси для «Гвоздики» разработано на базе многоцелевого бронированного тягача МТ - ЛБ. Опорные катки выполнены из алюминиевого сплава.
САУ имеет герметический корпус и преодолевает водные преграды вплавь. Движение на плаву осуществляется посредством перематывания гусениц, при этом машина развивает скорость 4,5 км/ч. Боевая масса «Гвоздики» не превышает 16 тонн, что позволяет транспортировать ее самолетами военно - транспортной авиации.


152 - мм самоходная гаубица 2С3 «Акация»



Также как и «Гвоздика» 152 - мм САУ «Акация» начала поступать на вооружение Советской Армии в начале 70 - х гг. Боевая масса - 27, 5 т, экипаж - 4 чел. Самоходная гаубица отличается высокими скоростными характеристиками и хорошей проходимостью на пересеченной местности. При движении по шоссе она развивает скорость 60 км/ч.

САУ 2С3 разделена на три отсека: управления, силовой и боевой.

Основное вооружение «Акации» - 152 - мм гаубица Д - 22. Заряжание гаубицы - раздельно - гильзовое, т. е. в канал ствола сначала досылается снаряд, а затем гильза с метательным зарядом. В штатный боекомплект «Акации» обычно входит 42 осколочно - фугасных снаряда и четыре кумулятивных. Кроме того, в 70 – е гг. в боекомплект был введен выстрел с ядерным боеприпасом мощностью 2 кТ. Максимальная дальность стрельбы - 17400 метров.

Самоходная гаубица оснащена фильтровентиляционной установкой , автоматической противопожарной системой, включающейся при повышении температуры в боевом или силовом отделениях, и системой герметизации обитаемых отделений для защиты экипажа от поражающих факторов химического, бактериологического и ядерного оружия. В последнем случает она срабатывает автоматически при появлении потоков гамма - излучения, возникающего при ядерном взрыве.

Самоходная гаубица авиатранспортабельна, причем самолет АН - 22 может перевозить сразу две установки. САУ «Акация» достаточно хорошо зарекомендовала себя в ходе боевых действий а Афганистане, Чечне, а также в прочих вооруженных конфликтах. Производство самоходки «Акация» прекращено а 1993 году.





122-мм самоходная гаубица 2С1 "Гвоздика"

122-мм самоходная гаубица 2С1 «Гвоздика» ВС Финляндии (в финской армии имеет обозначение PSH 74).
Источник: www.militaryparitet.com

122-мм самоходная гаубица 2С1 "Гвоздика"

Разработчик: Завод имени Серго Орджоникидзе (Украина), завод № 9 (Россия)

Изготовитель: Мотовилихинские заводы (Россия)

2С1 "Гвоздика" предназначена для подавления и уничтожения живой силы, артиллерийских и миномётных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.

Самоходная гаубица 2С1 "Гвоздика" выполнена по ставшей классической для самоходной артиллерии башенной схеме. Корпус машины сварен из стальных броневых катанных листов, полностью герметичен и позволяет осуществлять преодоление водных преград вплавь. Корпус разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое.

Основным вооружением САУ 2С1 является 122-мм гаубица 2А31. Орудие полностью унифицировано по баллистическим характеристикам и используемым боеприпасам со 122-мм буксируемой гаубицей Д-30. Ствол 2А31 состоит из трубы, казённика, эжектора и дульного тормоза.

В основной боекомплект гаубицы 2А31 входят осколочно-фугасные снаряды 3ОФ56 и 3ОФ56-1 с контактным взрывателем РГМ-2М, 3ОФ7 и 3ОФ8 с радиовзрывателем АР-30, а также снаряды 3ОФ24, 3ОФ24Ж, 53-ОФ-462 и 53-ОФ-462Ж, которые могут комплектоваться как контактными взрывателями РГМ2 или В-90, так и радиовзрывателями АР-5.

Модификации:

  • 2С1М1 - модернизированная версия с установкой АСУНО 1В168-1;

    2С34 "Хоста" - модернизированный вариант 2С1 + орудие 2А80-1 + 7,62-мм пулемёт ПКТ на башенке командира;

    2C1T Goździk - польский модернизированный вариант с установкой АСУНО TOPAZ;

    Rak-120 - польский модернизированный вариант + 120-мм гладкоствольный миномёт + автомат заряжания + увеличен боекомплект до 60 выстрелов;

    Model 89 - модернизированный вариант Румынии на основе 2С1 + шасси БМП MLI-84;

    Raad-1 - иранская 122-мм самоходная гаубица на базе 2С1 + шасси иранской БМП Boragh.

    PSH 74 - экспортная модификация для Финляндии

Характеристики:

  • Длина корпуса - 7260 мм.;

    Длина с пушкой вперёд - 7260 мм.;

    Ширина - 2850 мм.;

    Высота - 2725 мм.;

    База - 4445 мм.;

    Колея - 2500 мм.;

    Клиренс - 400 мм.;

    Тип брони - стальная катаная, противопульная;

    Калибр и марка пушки - 122-мм 2А31;

    Тип пушки - нарезная гаубица;

    Длина ствола - 35 калибров;

    Боекомплект пушки - 40 выстр.;

    Углы ВН - −3 - +70 град.;

    Углы ГН - 360 град.;

    Дальность стрельбы - 15,2 км.;

    Прицелы - ПГ-2, ОП5-37, ТКН-3Б;

    Тип двигателя - ЯМЗ-238Н;

    Мощность двигателя - 300 л. с.;

    Скорость по шоссе - 60 км/ч;

    Скорость по пересечённой местности - 26 - 32 км/ч;

    Скорость на плаву - 4,5 км/ч;

    Запас хода по шоссе - 500 км.;

    Ёмкость топливных баков - 550 л.;

    Удельная мощность - 19,1 л. с./т;

    Тип подвески - индивидуальная торсионная, с гидравлическими амортизаторами

    Удельное давление на грунт - 0,492 кг/см2;

    Преодолеваемый подъём - 35 град.;

    Преодолеваемая стенка - 0,7 м.;

    Преодолеваемый ров - 3 м.;

    Преодолеваемый брод - плавает.

история создания, описание и характеристики

Самоходная артиллерийская установка "Гвоздика": фото и характеристики

В начале 70-х годов в Советском Союзе появилось несколько артиллеристских установок с "цветочными" названиями: «Гвоздика», «Акация», «Тюльпан», «Гиацинт» и «Пион». Самоходная гаубица «Гвоздика» создавалась для поражения и уничтожения вражеской живой силы, артиллерии и минометных подразделений. С ее помощью обеспечивается проход по минным полям и через различные заграждения. Эти установки очень скоростные и маневренные.

Что такое гаубица

Слово "гаубица" произошло от немецкого haubitze. В переводе это означает оружие, которое предназначено для метания камней. Если говорить об артиллерийском орудии, то гаубица – военное приспособление для стрельбы по наземным целям под углом 70 градусов. Если открыть толковый словарь, то значение данного слова описывается по-разному, но основной смысл не меняется.

Гаубица – это та же пушка, но с меньшей длиной ствола. Скорость снаряда в начале движения также уступает скорости движения пушечного. Стенки в стволе гаубиц делают тоньше. Если у этих двух орудий одинаковый калибр, то их вес значительно отличается. Пушка намного тяжелее.

Самоходная установка «Гвоздика» является артиллерийской системой, которая до сих пор применяется вооруженными силами разных стран.

Создание и развитие первых самоходных артустановок

в Советском Союзе

Во все времена войн и сражений необходима была техника, которая могла сопровождать наступающие войска и поддерживать их огнем. Артиллерийское оружие имело много разновидностей. Но все оно было не мобильное.

К началу 20 века уровень знаний конструкторов позволял заняться созданием самоходного орудия. В. Д. Менделеев в 1916 году предложил на суд военных свою разработку - очень тяжелую машину на гусеницах «Бронеход». Она имела защитную броню и пушку. В этом же году полковник артиллерии Гулькевич предложил проект тракторного самохода. Он был построен на Обуховском сталелитейном заводе. Его вооружили 3-хдюймовой пушкой и 2-мя пулеметами и обшили броней. В следующем году конструктор Н. Н. Лебеденко создал боевую машину на двух колесах. В 1920 году российские промышленники в Нижнем Новгороде выпустили целую партию танков. Идею создания они почерпнули у французов, изучив захваченный танк фирмы «Рено».

В 20-х годах к разработке машин подошли серьезно. Был объявлен конкурс на лучшее предложение по проектированию и построению бронированных машин. В 1922 году проект «Теплоход АМ» получил первую премию. Несмотря на массу 10 тонн, машина могла плавать по воде. При этом на вооружении у неё была 76 мм пушка.

Огромное значение для развития новых видов орудий имело создание Комиссии особых артиллерийских опытов. Под руководством бывшего генерала русской армии В. М. Трофимова комитет изучал проблемы баллистики и разрабатывал новые виды вооружения.

В 1922-23 гг. создали батальонный артиллерийский самоход на заводе «Красный Арсенал». В то время страна находилась не в лучшем положении, промышленно-экономическая база не давала возможности заняться серийным производством этих установок. В конце 20-х - начале 30-х годов над созданием новых видов оружия трудились такие заводы: «Красный Путиловец», им. Калинина №8, «Красный Арсенал» №7, Харьковский паровозостроительный, «Большевик» - а также множество конструкторов.

В начале Великой Отечественной войны внимание самоходной артиллерии почти не уделяли и вернулись к этому вопросу уже после победы.

Создание установки 2С1

Создание САУ «Гвоздика» было начато после отставки Хрущева 4 июля 1967 года. Это связано было с тем, что советская артиллеристская техника отставала от западной. После Великой Отечественной войны на вооружении в Советской Армии не было подобных САУ. Создание гаубицы поручили конструкторскому бюро, которое работало на заводе «Уралмаш». Руководил проектом Ф. Ф. Петров. А за шасси отвечал Харьковский тракторный завод и лично конструктор А. Ф. Белоусов. Специалисты проанализировали все технические характеристики арторудий, которые были выпущены за последние несколько десятилетий. И в кратчайшие сроки была создана система "Гвоздика" - установка, фото которой представлено ниже.

Башня и шасси

Функцию базового шасси в установке взял на себя тягач МТ-ЛБ. Для большей устойчивости ходовую часть дополнили ещё одним катком.

Гусеничная САУ 2с1 "Гвоздика" была оборудована местом для водителя и имела такие отделения: два боевых, управления и моторно-трансмиссионное.

Водитель-механик получил пространство, у которого были герметичные ограждения от остальных блоков, находящихся в 2с1 «Гвоздика».

В передней части башни слева находился наводчик, справа - заряжающий орудие, за наводчиком располагался командир установки.

Сзади в корпусе были созданы специальные места для хранения боеприпасов. Чтобы облегчить заряжание гаубицы, в башне установили механизмы для досылки снарядов и гильз. При помощи специального электрического или ручного привода башня разворачивалась на 360 градусов.

Гусеницы

САУ «Гвоздика» имеет огромные возможности для прохождения в труднодоступных местах. Это происходит благодаря гусеницам. Они выполнены из резины и металла. Их ширина на базовой модели составляет 400 мм. Есть возможность замены их на 670-мм гусеницы. Это повысит проходимость 2с1 «Гвоздика». Подвижная опора корпуса (опорные катки) оборудована индивидуальной подвеской с торсионами. Кроме того, на первом и седьмом колесах установлены гидравлические амортизаторы. Ведущие колеса расположены в передней части боевой машины, имеют зубчатые венцы, которые можно заменять при их износе. Натяжение гусениц обеспечивается при помощи механизма, который находится внутри корпуса. САУ «Гвоздика» наделена способностью двигаться по воде, преодолевая препятствия, ширина которых может составлять до 300 м. Высота волны при этом не должна быть более 150 мм, а течение должно не превышать скорость 0,6 м в секунду. Плавучесть машины обеспечивается за счет внутренней воздушной камеры. Она создана путем сваривания двух дисков между внешним кольцом с бандажом из резины и ступицей. Максимальная скорость передвижения САУ 2с1 "Гвоздика" при этом не превышает 4,5 км в час. При передвижении по воде число выстрелов не должно быть более 30.

Корпус и внутреннее устройство

Ракетная установка «Гвоздика» имеет бронированный корпус. Он изготовлен из стальных 20-мм плит. Такая защита позволяет обезопасить машину и экипаж от стрелкового оружия легкого поражения, осколков и мин. Броня выдерживает пулю диаметром 7,62 мм, выпущенную с расстояния 300 м из винтовки.

Топливный бак 2с1 «Гвоздика» - это шесть емкостей, связанных между собой, по три с каждой стороны. Общий объем составляет 550 литров. Этого хватает на прохождение расстояния в 500 км по шоссе.

Двигатель для самоходки изготовил Ярославский моторный завод. Четырехтактный дизельный мотор имеет 8 цилиндров и V-образную форму, расположен впереди. Мощность его составляет 240 лошадиных сил.

САУ «Гвоздика» снабжена коробкой передач с 11 передними скоростями и 2 задними.

Самоходную гаубицу 2с1 можно транспортировать по воздуху при помощи самолетов АН-12, Ил-76, АН-124.

Снаряды для «Гвоздики»

В настоящее время существует множество разновидностей снарядов, которые может использовать установка «Гвоздика».

Стандартный комплект снаряжения: 35 осколочно-фугасных и 5 кумулятивных. Все боеприпасы расположены вдоль стенок корпуса и башни.

Остановимся подробнее на тех снарядах, которые подходят для использования на САУ 2с1 «Гвоздика».

1. Осколочно-фугасные снаряды. Бронепробиваемость невысокая. Но используются наиболее часто, поскольку наносят огромный урон. При попадании внутрь танка снаряд взрывается. Это ведет к огромным потерям. Если снаряд не пробивает броню, он не может нанести большого вреда. Для защиты используют специальные экраны, которые не позволяют пробить наружную обшивку танка.

2. Кумулятивные боеприпасы. Лучше пробивают броню за счет образования кинетической энергии, как бы прожигая её насквозь. Бронепробиваемость не ухудшается с увеличением расстояния до цели. Защитой могут служить специальные решетки-экраны.

3. Осветительные снаряды. Предназначаются для освещения местности или для воспроизведения сигналов в темное (ночное) время суток. Применяют при сбрасывании с помощью авиации питания или снаряжения. Для торможения их движения используют парашюты.

4. Агитационные боеприпасы. Используют для информирования населения, которое находится на оккупированных территориях или в труднодоступных зонах.

5. Снаряды радиоэлектронного противодействия. Воздействуют на радиолокационные средства ПВО противника. Создают помехи для различных радиоволн.

6. Химические боеприпасы. Направлены на отравление противника ядами и химическими веществами. Снаряды могут разрываться глухо или громко. Это зависит от температуры кипения химического вещества. После попадания в цель образуется отравляющее облако.

7. Дымовые снаряды. Ослепляют и ставят плотную дымовую завесу. Рекомендуется применять, когда солнце находится за облаками, при небольшой силе ветра. Это увеличит действие задымления.

8. Снаряды со специальными поражающими элементами. Их применение не разрешено Гаагской конвенцией из-за тяжести наносимых ран. Внутри снаряда находятся стрелы с наконечниками.

Для осуществления стрельбы боеприпасами, которые сложены возле машины, в ней предусмотрена большая задняя дверь и транспортировочное устройство для подачи внутрь отделения.

Гаубица

Для создания самоходной установки использовали гаубицу Д-30, которая уже тогда была на вооружении у многих стран мира. Самоходная артиллерийская установка 2с1 «Гвоздика» потребовала реконструкции и доработки Д-30. Так появилась модификация Д-32 (2А31), которая идеально отвечала новым требованиям. 122-мм гаубица «Гвоздика» увидела свет благодаря КБ №9 и конструктору А. Ф. Белоусову. Основные отличия от её предшественницы - это наличие двухкамерного дульного тормоза и эжектор. Внутри ствола нанесено 36 нарезов. Длина всей трубы – 4270 мм, длина зарядной камеры – 594 мм. Вся ствольная группа имеет массу 955 кг. Сейчас такими устройствами оборудуют все современные артиллеристские установки. Поломка эжекционного устройства приведет к тому, что личный состав не сможет продолжить работу без противогазов.

Ствол орудия может наводиться в вертикальном положении от -3 до +70 градусов. Наведение на цель осуществляется с прицелов ПГ-2 и ОП 5-37. Орудие имеет вертикально-клиновой затвор. Повторно взводится при помощи полуавтоматического механизма. Весь затворный механизм имеет вес 35,65 кг.

Кумулятивными снарядами БП-1 установка стреляет при помощи специального заряда Ж-8. Дальность полета может составлять до 2 км. Снаряд начинает двигаться со скоростью 740 метров в секунду.

Если производится стрельба фугасным зарядом, дальность полета может составить 15,3 км. При стрельбе активно-реактивным снарядом она увеличивается до 21,9 км. Минимальное расстояние, на которое может быть отправлен боеприпас, составляет 4,07 км.

«Гвоздика» не относится к скорострельной технике. При стрельбе «с земли» орудие может производить 4-5 выстрелов в минуту. Если огонь ведут запасом снарядов на борту, то происходит 1-2 выстрела в минуту.

Технические и тактические данные

  • Экипаж машины - 4 человека.
  • Полная боевая масса - 15 700 кг.
  • Размеры: длина - 7,265 м, ширина - 2,85 м, высота - 2,285 м.
  • Броня – сталь 2 см.
  • Орудие - гаубица с 122-мм стволом Д-32.
  • Боевой комплект - максимально 40 снарядов.
  • Скорострельность - 4-5 выстрелов в минуту (максимально).
  • Дальность стрельбы - 4,07-15 км.
  • Максимальная скорость передвижения по шоссе - 60 км/ч.
  • Максимальная скорость передвижения по воде - 4,5 км/ч.
  • Расстояние на одной заправке – максимально 500 км.
  • Может преодолевать преграды: стена высотой 0,7 м, ров шириной 2,75 м.

В набор комплектующих входят такие составляющие:

Прибор наблюдения командира BDIN-3, прицел ПГ-1, артсистема управления огнем ПГ-2, ночной прицел наводчика PP81MN, прибор ночного видения для водителя TVN-M2, дизельный двигатель ЯМЗ-238Н-1.

Современные «Гвоздики»

Машину приняли на вооружение практически все страны Варшавского договора. До сих пор артиллерийская установка «Гвоздика» используется различными странами мира. Современные её модификации снабжены лазерным наведением «Китолов-2». Он был специально разработан для самоходки в Конструкторском бюро приборостроения в Туле. Такой снаряд без труда поражает любые бронированные подвижные и неподвижные цели. «Китолов-2» приняли на вооружение в 2002 году. Масса снаряда составляет 28 кг, длина – 1190 мм.

До сих пор продолжается серийное производство самоходной гаубицы 2С1 со 122-мм стволом.

Последняя модернизация проводилась в 2003 году. В городе Перми на предприятии «Мотовилихинские заводы» установка получила новое оборудование в виде автоматической системы управления наведением и огнем. После этого САУ присвоили новое обозначение - 2С1М1.

Установка «Гвоздика» есть в таких странах:

  • Азербайджан - 62 штуки.
  • Алжир – 145 штук.
  • Армения – 10 штук.
  • Белоруссия - 246 штук.
  • Болгария – 306 штук.
  • Босния и Герцеговина – 5 штук.
  • Венгрия – 153 штуки.
  • Грузия – 12 штук.
  • Демократическая Республика Конго – 12 штук.
  • Казахстан – 10 штук.
  • Польша – 533 штуки.
  • Республика Сербия – 75 штук.
  • Россия – 2000 штук.
  • Румыния – 6 штук.
  • Сирия – 400 штук.
  • Словакия- 49 штук.
  • Украина – 580 штук.
  • А также в Анголе, Ираке, Йемене, Ливии, Чехии и Эфиопии.

Самоходная гаубица "Гвоздика" производилась не только в России. Право на её изготовление получили Польша и Болгария.

В Российской армии эти гаубицы распространяются ограниченно. Их применяют в артиллерии горных мотострелковых бригад и в морской пехоте. Наибольшей популярностью пользуются 152-мм гаубицы.

До августа 2014 года артиллерийская установка 2с1 «Гвоздика» производилась на заводе в Харькове.

После того как кризис в Украине привел к военному противостоянию, владельцу завода, россиянину Олегу Дерипаске, запретили выпуск этого оружия. Кроме того, предприятию не продлили лицензию на выпуск снегоболотоходов и легкобронированных тягачей.

«Гвоздики» как экспонаты

Отдельные экземпляры САУ «Гвоздика» можно увидеть в различных музеях мира. В России эти боевые машины установлены в виде экспонатов или памятных постаментов в двенадцати местах.

В Музее техники Вадима Задорожного (Московская область), в мемориальном комплексе «Партизанская поляна» (г. Брянск), в Красноармейске Московской области возле НИИ «Геодезия», в столичном Парке Победы, в Суворовском военном училище (г. Москва), в Санкт-Петербурге, Ялуторовске и других городах.

В Белоруссии «Гвоздика» есть в Гомельском областном музее военной славы и в историко-культурном комплексе «Линия Сталина».

В Польше эти модели размещены в пяти военных музеях, в США - в трех, в Чехии - в одном.

В Украине такими самоходными орудиями располагали 6 экспозиций в разных городах страны.

Защита от «Гвоздики»

Для защиты необходимо применять сооружения из бетона, толщина стен которых не меньше 50-70 см. Строительные блоки для фундамента идеально подходят для создания укрытия. Если необходимо защититься в условиях города, то лучше всего использовать старые бомбоубежища, катакомбы и подвалы с хорошей глубиной. Очень опасным является прямое попадание снаряда.

Снаряды гаубиц и пушек обладают свойством сильно рассеиваться вдоль направления их движения. Поэтому их не применяют для поражения маленьких целей. Эффективно они могут быть использованы только при наличии у снарядов функции лазерного самонаведения. В связи с этим рекомендуется двигаться перпендикулярно предполагаемому направлению обстрела, увеличивая дистанцию между участниками колоны и скорость её передвижения.

fb.ru

Самоходная артиллерийская установка «Гвоздика»: история создания, описание и характеристики

Самоходная артиллерийская установка (САУ) – это тип боевой машины, которая представляет собой артиллерийское орудие, установленное на колесную или гусеничную самоходную платформу. Самоходные установки применяются для поддержки танков или пехоты в обороне или атаке.

«Звездным часом» самоходных артиллерийских установок стала Вторая мировая война. После ее окончания они были вытеснены более эффективными и универсальными (хотя и более дорогими) танками. Второе рождение САУ приходится на 60-70 годы прошлого столетия. Однако и по своей конструкции, и по концепции применения машины этого времени уже кардинально отличались от самоходок времен войны.

Во время войны самоходки решали практически те же задачи, что и танки: они уничтожали бронетехнику противника, ходили вместе с пехотными подразделениями в атаки, обстреливали прямой наводкой укрепления противника. Наиболее активно использовали САУ гитлеровцы. В немецкой классификации самоходок существовали специальные истребители танков и несколько видов штурмовых орудий. Использовались даже самоходные зенитные установки, созданные на базе танков. Однако дальнейшее развитие концепции основного боевого танка (ОБТ) привело к исчезновению истребителей танков и штурмовых орудий.

В середине 60-х годов в СССР началась разработка «цветочной» серии самоходных артиллерийских установок. Смертоносные машины были названы именами прекрасных садовых растений. Одним из этих «цветов войны» стала 122-мм САУ 2С1 «Гвоздика».

Эта боевая машина долгие годы находилась на вооружении Советской армии, ее активно экспортировали, сегодня САУ «Гвоздика» используется вооруженными силами России, а также еще в нескольких десятках армиях мира. Кроме СССР, самоходная установка 2С1 «Гвоздика» производилась по лицензии в Польше и Болгарии.

В начале 80-х годов американским военным ведомством был выпущен плакат Soviet Big 7. На нем были показаны наиболее опасные виды вооружений советских сухопутных сил. Среди изображенных образцов была и САУ «Гвоздика».

За время эксплуатации эта артиллерийская установка пережила несколько модернизаций, на ее основе были разработано множество специализированных боевых машин, часть из которых также пошла в серию.

САУ 2С1 «Гвоздика» принимала участие в большом количестве конфликтов, во время которых она показала свою высокую надежность и эффективность.

История создания

После окончания войны стало понятным, что прежняя концепция применения самоходной артиллерии в качестве штурмовых орудий и истребителей танков – устарела. В то же время обозначилась и другая тенденция: самоходная артиллерия начала вытеснять буксируемую. Самоходки были более скорострельными и маневренными, имели значительную дальность стрельбы, неплохую защиту, могли более успешно поддерживать собственные войска в обороне и проводить артиллерийское наступление.

Уже в пятидесятых годах во многих странах начались активные работы над новыми образцами этой боевой техники. В СССР длительное время больше ресурсов выделялось на разработку ракетного оружия, часто это шло в ущерб авиации и ствольной артиллерии. Однако позже советские стратеги все же пришли к выводу, что масштабная война маловероятна, так как приведет к взаимному ядерному уничтожению и стали готовиться к локальным конфликтам. Активно заниматься созданием новых образцов самоходных артиллерийских орудий стали после отставки генсека Хрущева.

В 1965 году были проведены учения, которые ясно показали значительное отставание советской самоходной артиллерии от западных аналогов. В 1967 году увидело свет постановление Совмина СССР о начале работ по созданию 122-мм самоходной артиллерийской установки, которая позже получила название 2С1 «Гвоздика».

Изначально существовало три варианта шасси для новой самоходки: ее предлагали создать на базе БМП-1, гусеничного транспортера МТЛБ, а также на базе шасси СУ-100П. Основным вооружением новой САУ должна была стать 122-мм гаубица Д-30.

Вариант с СУ-100П был исключен практически сразу, после модернизации в качестве базы для новой самоходки решили использовать тягач МТЛБ. Изначально этот тягач имел недостаточную устойчивость и не устраивал конструкторов по допустимым нагрузкам на ходовую часть. Поэтому базу МТЛБ пришлось удлинить и ввести по одному дополнительному опорному катку с каждого борта.

2С1 «Гвоздика» должна была заменить 122-мм гаубицы Д-30 и М-30 в артиллерийских подразделениях мотострелковых полков. В 1969 году для полигонных испытаний было готово четыре образца.

Головным разработчиком установки назначили Харьковский тракторный завод (ХТЗ). Гаубица для самоходки проектировалась в ОКБ-9.

Проведенные испытания показали высокий уровень загазованности боевого отделения самоходки во время стрельбы. Позже с этой проблемой удалось справиться. Также проводились работы над созданием орудия с картузным заряжанием, однако они закончились безрезультатно. Подобный тип заряжания не дал никаких существенных преимуществ, ни в дальности, ни в точности стрельбы.

В 1970 году САУ 2С1 «Гвоздика» приняли на вооружение. Уже в следующем году началось серийное производство артиллерийской установки, только в 1991 году оно было завершено. В 1972 году была разработана парашютная система для десантирования «Гвоздики» с воздуха, но на вооружение ВДВ САУ так и не была принята.

В 1971 году машину начали изготавливать по лицензии в Польше. В 1979 году лицензионное производство было запущено в Болгарии. Болгарские самоходки по своим техническим характеристикам уступали советским образцам.

Описание конструкции

Корпус самоходной артиллерийской установки имеет классическую для данных машин схему: в передней части машины находится силовое отделение и отделение управления, а в средней и задней части расположено боевое отделение. Корпус сварной из катанных броневых листов, он обеспечивает защиту от пуль и осколков, полностью герметичен и позволяет САУ преодолевать водные препятствия вплавь. Броня «Гвоздики» «держит» пулю калибра 7,62 мм при дальности выстрела в триста метров. 122-мм орудие установлено во вращающейся башне, в ней расположены места для экипажа.

Небольшой вес САУ позволяет перевозить ее с помощью транспортных самолетов.

Силовое отделение артиллерийской установки находится в носовой части машины справа, с левой стороны от него – место механика-водителя, приборы и органы управления. По левому борту башни расположено место заряжающего и прицельные приспособления, за ним находится место командира машины. Место командира установки оборудовано поворотной башенкой. Заряжающий находится в правой части башни.

В башне САУ 2С1 «Гвоздика» находится 122-мм орудие 2А31. По своим характеристикам и используемым боеприпасам оно полностью идентично 122-мм гаубице Д-30. Орудие состоит из трубы, двухкамерного дульного тормоза, эжектора и казенника. Для досылания боеприпасов используется электромеханический досылатель. Углы вертикальной наводки орудия – от -3 до +70°. Стрельба может вестись снарядами с земли, для их подачи используется большая кормовая дверь. В этом случае скорострельность САУ 2С1 «Гвоздика» составляет от четырех до пяти выстрелов за одну минуту, при стрельбе «с борта» она уменьшается до двух выстрелов в минуту.

Дальность стрельбы самоходной установки составляет от 4070 до 15200 метров.

Боекомплект САУ 2С1 «Гвоздика» составляет сорок выстрелов, часть снарядов находятся вдоль боковых стенок корпуса, а часть расположена вдоль задней и боковых стенок башни. Самоходная установка может использовать широкую номенклатуру боеприпасов: осколочно-фугасные, кумулятивные, химические, агитационные, дымовые, осветительные. Снаряды могут оснащаться различными типами взрывателей. Специально для артиллерийской установки 2С1 «Гвоздика» были разработаны корректируемые боеприпасы «Китолов».

В 1997 году специально для этой машины был разработан активно-реактивный 122-мм снаряд, который позволяет увеличить дальность стрельбы до 21,9 км.

Система управления огнем САУ состоит из комбинированного прицельного приспособления ТКН-3Б, которое можно использовать в любое время суток, а также двух перископических прицелов ТНПО-170А. Все они установлены в командирской башенке. Наводчик располагает панорамным прицелом 1ОП40 (используется для стрельбы с закрытых позиций) и прицелом ОП5-37, который применяется во время стрельбы прямой наводкой. Места механика-водителя и заряжающего оборудованы приборами наблюдения.

Машина оснащена V-образным дизельным двигателем ЯМЗ-238Н с восемью цилиндрами. Его предельная мощность составляет 300 л. с. Трансмиссия механическая, имеет шесть передач вперед и одну – назад. Топливные баки находятся в стенках бортов машины, их общий объем составляет 550 литров, этого хватает для преодоления 500 км по шоссе.

Ходовая часть самоходной установки представляет собой измененное шасси тягача МТЛБ. В него были введены два дополнительных опорных катка. Направляющие колеса находятся в задней части установки, а ведущие – в передней. Ширина гусениц самоходки составляет 400 мм, при необходимости на машину можно установить и гусеницы шириной 600 мм, что существенно повышает проходимость САУ.

САУ «Гвоздика» способна преодолевать водные преграды. Движение в воде происходит за счет перемотки гусениц, максимальная скорость машины составляет 4,5 км/ч.

Модификации самоходной установки

С момента запуска САУ в серийное производство было создано несколько модификаций машины:

  • 2С1М1 — российская модификация с новой системой управления огнем 1В168-1.
  • 2С34 «Хоста» — российский модификация, разработанная в 2003 году. В ней установлена гаубица 2А80-1 и 7,62-мм пулемёт ПКТ на командирской башенке. В 2008 году принята на вооружение ВС РФ.
  • 2C1T Goździk. Польская модификация самоходки с улучшенной системой управления огнем TOPAZ.
  • Rak-120. Еще одна польская модификация, которая была создана в 2008—2009 гг. 122-мм орудие было заменено на 120-мм миномёт с автоматом заряжания. Боекомплект — 60 выстрелов.
  • Model 89— румынская модификация, созданная в 80-х годах. В машине использовано шасси БМП MLI-84.
  • Raad-1 — иранская 122-мм самоходная гаубица, поставленная на шасси БМП Boragh.

К модернизации 2С1 «Гвоздики» приступили и на Украине. В 2018 году на ХТЗ поступило три самоходки. На них планировали установить шведский двигатель Volvo, новое электрооборудование, современные системы связи и навигации украинского производства.

Кроме модификаций, в разные годы на базе САУ «Гвоздика» было создано несколько специальных машин: самоходный миномет 2С8 «Астра», самоходная противотанковая пушка 2С15 «Норов», самоходное орудие 2С17 «Нона-СВ», гусеничный вариант РСЗО «Град» и многоцелевой тягач 2С1-Н.

Созданием различных машин на базе САУ «Гвоздика» занимались и в других странах:

  • БМП-23 — это боевая машина пехоты, созданная в Болгарии. На нее была установлена 23-мм пушка 2А14 и ПТРК «Малютка».
  • LPG — машина управления артиллерийским огнем. Также ее можно использовать в качестве санитарной машины.
  • ХТЗ-26Н — украинский снегоболотоход на базе шасси САУ «Гвоздика».
  • ТГМ-126-1 — украинская транспортная машина на шасси 2С1.

Организационная структура

Данная самоходная гаубица поступала на вооружение артдивизионов танковых и мотострелковых полков. Дивизион состоял из трех батарей, в каждой из которых было шесть самоходок. Итого, в состав дивизиона входило шестнадцать САУ.

Боевое применение САУ «Гвоздика»

Первым серьезным конфликтом, в котором приняла участие «Гвоздика», стала война в Афганистане. Обычно батареи 2С1 шли вслед за штурмовыми подразделениями и вели стрельбу прямой наводкой. Реже установки использовали для стрельбы с закрытых позиций. В целом «Гвоздики» довольно неплохо показали себя в тяжелых афганских условиях.

Самоходные установки «Гвоздика» участвовали практически во всех конфликтах, которые протекали на территории бывшего СССР после его распада.

«Гвоздики» применялись войсками непризнанной Приднестровской республики против вооруженных сил Молдовы. Использовали эти установки и в ходе Гражданской войны в Таджикистане.

Российские федеральные войска применяли 2С1 в первой и второй чеченских кампаниях. Во время первой войны несколько самоходок с боекомплектом было захвачено чеченскими сепаратистами.

«Гвоздики» использовались во время грузино-осетинских конфликтов. Эти машины активно применяются и на востоке Украины как правительственными войсками, так и сепаратистами.

САУ «Гвоздики» использовалась во время югославских войн всеми участниками противостояния.

Еще в 80-х годах САУ «Гвоздики» были поставлены Ираку и принимали участие в ирано-иракском конфликте. Затем армия Ирака использовала их против сил коалиции в 1991 году. Следует отметить, что советская артиллерия (как реактивная, так и ствольная) показала себя в той войне не с самой лучшей стороны.

В 2010-2011 гг. во время Гражданской войны в Ливии «Гвоздики» использовались правительственными войсками против повстанцев. В настоящее время эти машины активно применяются практически всеми противоборствующими сторонами в сирийском конфликте. Они в больших количествах поставлялись правительственным войскам Сирии и часто в качестве трофеев попадали в руки повстанцев. Их применяет как Фронт ан-Нусра, так и запрещенный в России ИГИЛ.

Есть информация о том, что САУ «Гвоздика» использовалась повстанцами-хуситами во время боевых действий в Йемене.

Технические характеристики

Ниже представлены ТТХ 2С1 «Гвоздика».

Экипаж, чел.Четыре
Масса, т15,7
Длина, м7,26
Высота, м2,74
Ширина, м2,85
Максимальная скорость:
по шоссе, км/ч60
на плаву, км/ч4,5
Запас хода по шоссе, км500
Вооружение122-мм гаубица Д-32 (2А31)
Боекомплект, снарядов40
Тип пушкинарезная гаубица
Дальность стрельбы, кмдо 15,2
ДвигательЯМЗ-238Н
Мощность двигателя, л. с.300
БронированиеПротивопульное и противоосколочное

militaryarms.ru

САУ 2С1 Гвоздика 122-мм ТТХ. Фото. Фидео

САУ 2С1 «Гвоздика» была создана в 1969 г. в ОКБ-9 завода «Уралмаш» спустя два года после выхода в свет постановления Совета министров. В процессе боевых действий во время Великой Отечественной войны самоходные установки выполняли те же функции, что и танки, поэтому после войны они на долгое время были вытеснены более эффективными, хотя и дорогостоящими танками. Только в 1965 г. самоходная артиллерия возродилась, когда конструкторы принялись за работу над созданием САУ нового поколения.

Съемка внутри 2С1 Гвоздика во время стрельбы

При этом учитывались и по возможности устранялись все недостатки самоходок военного времени: небольшие углы горизонтальной наводки орудия, довольно низкую скорострельность, ограниченный обзор из неподвижных боевых рубок. В результате появилось несколько машин, которым были присвоены названия: «Гвоздика», «Акация», «Тюльпан», «Гиацинт». «Гвоздика» была принята на вооружение в 1971 г. и предназначалась для ликвидации живой силы противника и разрушения укреплений неприятельской стороны.

Машина была поставлена на шасси тягача МТ-ЛБ. Резинометаллические гусеницы и с индивидуальной торсионной подвеской катки обеспечивали хорошую проходимость и маневренность машины. Корпус полностью герметичен, а движение по водным преградам осуществляется посредством перемотки гусениц с резинометаллическими шарнирами. Машина способна достигать на воде до 4,5 км/ч, а также преодолевать водоемы шириной до 300 м при высоте волны до 150 мм и скорости течения не более 0,6 м/с.

Корпус САУ изготовлен из стальных листов. Противопульное бронирование «Гвоздики» может выдержать 7,62-мм винтовочную пулю Б-32 с расстояния 300 м. Кабина водителя и моторное отделение расположены в передней части корпуса, а боевое отделение — в задней. В башне, которая поворачивается на 360* с помощью электрического или ручного привода, находятся командир, наводчик и заряжающий.

Машина оснащена V-образным 8-цилиндровым четырехтактным дизельным двигателем ЯМЗ—238В. Коробка передач имеет 6 передних и 1 заднюю передачу. Топливные баки общей емкостью 550 л расположены в стенках бортов корпуса, последовательно соединяясь друг с другом по три с каждой стороны.

«Гвоздика» вооружена гаубицей Д-32 с моноблочным стволом с двухкамерным дульным тормозом и эжектором для очистки от остатков пороховых газов. С целью облегчения заряжания гаубицы используется механизм досылания электромеханического типа. Если для стрельбы берутся снаряды, лежащие на земле, их подача внутрь боевого отделения производится посредством транспортировочного устройства через большую заднюю дверь. Углы вертикальной наводки ствола гаубицы колеблются от -3 до +70°. Дальность стрельбы варьируется от 4070 м до 15200 м. При стрельбе с земли САУ способна сделать 4—5 выстрелов в минуту, с борта — 1—2 выстрела в минуту. Систему управления огнем составляют перископический прицел ПГ-2, панорамный и оптический прицелы.

Боекомплект орудия включает в себя 35 осколочно-фугасных и пять кумулятивных снарядов раздельного заряжания. При этом используется широкий спектр снарядов: осветительные, агитационные, химические, дымовые, снаряды радиоэлектронного противодействия и со специальными стреловидными поражающими элементами, кумулятивные, осколочно-фугасные. В 1967 г. конструкторы работали над созданием гаубиц для САУ с картузным заряжанием: Д-16 и Д-16М, однако в серию эти орудия не вошли.

Схема 2С1 «Гвоздика»



Самоходку ввиду ее небольшого веса можно перевозить с помощью самолетов Ан-12, Ан-124 и Ил-74. При этом уменьшение высоты достигается приподниманием и закреплением опорных катков (со второго по седьмой) специальными устройствами. Эта машина долгое время состояла и состоит до сегодняшнего дня на вооружении всех армий стран Варшавского договора. Сегодня «Гвоздика* имеет снаряд с лазерным наведением «Китолов-2», специально разработанный для самоходки. Снаряд способен с высокой степенью вероятности попадать в неподвижные и движущие цели.

Варианты и модификации

2С1М1 — российская модернизированная версия с установкой АСУНО 1В168-1.

2С34 «Хоста» — российский модернизированный вариант 2С1, в котором гаубица 2А31 заменена на орудие 2А80-1, а на башенку командира установлен 7,62-мм пулемёт ПКТ. Разработана в 2003 году и в 2008 году поступила на вооружение Российской Армии.

2C1T Goździk — польский модернизированный вариант с установкой АСУНО TOPAZ.

Rak-120 — разработанный в 2008—2009 гг. польский модернизированный вариант с заменой орудия 2А31 на 120-мм гладкоствольный миномёт, оборудованный автоматом заряжания. Возимый боекомплект увеличен с 40 до 60 выстрелов, однако данные о начале серийного производства этой модификации отсутствуют.

Model 89 — вариант, разработанный в Румынии в 1980-х годах. От 2С1 отличается базовым шасси — вместо модифицированной базы МТ-ЛБ использовано шасси БМП MLI-84.

Raad-1 (араб. الرعد-1‎, Гром-1) — иранская 122-мм самоходная гаубица, разработанная в 1996 году и с 2002 года запущенная в массовое производство. От 2С1 отличается базовым шасси, вместо МТ-ЛБ используется иранская БМП Boragh.

Тактико-технические характеристики 2С1 Гвоздика

- Компоновочная схема: переднемоторная
- Разработчик: ХТЗ Завод № 9
- Годы производства: с 1969 по 1991
- Годы эксплуатации: с 1971
- Количество выпущенных, шт.: более 10 000

- Экипаж, чел.: 4

Размеры 2С1 Гвоздика

- Длина корпуса, мм: 7260
- Длина с пушкой вперёд, мм: 7260
- Ширина, мм: 2850
- Высота, мм: 2725
- База, мм: 4445
- Колея, мм: 2500
- Клиренс, мм: 400

Вес 2С1 Гвоздика

- Боевая масса, т: 15,7

Бронирование 2С1 Гвоздика

- Тип брони: стальная катаная, противопульная
- Лоб корпуса, мм/град.: 15
- Лоб башни, мм/град.: 20

Вооружение 2С1 Гвоздика

- Калибр и марка пушки: 122-мм 2А31
- Тип пушки: нарезная гаубица
- Длина ствола, калибров: 35,0
- Боекомплект пушки: 40
- Углы ВН, град.: −3…+70°
- Углы ГН, град.: 360°

Дальность стрельбы 2С1 Гвоздика

- до 15,2 км

- Прицелы: ПГ-2, ОП5-37, ТКН-3Б

Двигатель 2С1 Гвоздика

- Тип двигателя: ЯМЗ-238Н
- Мощность двигателя, л. с.: 300

Скорость 2С1 Гвоздика

- Скорость по шоссе, км/ч: 60
- Скорость по пересечённой местности, км/ч: 26—32, 4,5 на плаву

- Запас хода по шоссе, км: 500
- Ёмкость топливных баков, л: 550
- Удельная мощность, л. с./т: 19,1
- Тип подвески: индивидуальная торсионная, с гидравлическими амортизаторами
- Удельное давление на грунт, кг/см²: 0,492

- Преодолеваемый подъём, град.: 35°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 3,0
- Преодолеваемый брод, м: плавает



Фото 2С1 Гвоздика

 Высадка из ДКВП «Зубр» САУ 2С1 "Гвоздика"





Внутри 2С1 Гвоздика


Добавить комментарий

oruzhie.info

Самоходная "Гвоздика" » Военное обозрение

2С1 поступала на вооружение артиллерийских дивизионов мотострелковых полков, оснащенных боевыми машинами пехоты. Предназначение "Гвоздики" - уничтожение и подавление живой силы и огневых средств пехоты, разрушение укреплений полевого типа, проделывание проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.

Обычный возимый боекомплект - 35 осколочно-фугасных и пять кумулятивных снарядов. Боеприпасы раздельного заряжания - снаряд и гильза с зарядом. Разработана широкая номенклатура снарядов: осветительные, агитационные, радиоэлектронного противодействия, химические, дымовые, со специальными стреловидными поражающими элементами, кумулятивные, осколочно-фугасные...


В 1967 году была предпринята попытка создания на базе Д-32 для "Гвоздики" гаубиц с картузным заряжанием - Д-16 и Д-16М. Но в серию не пошли. Компоновка 2С1 "Гвоздики" в основном аналогична 152-мм САУ 2С3 "Акация". В передней части корпуса находится кабина водителя и моторное отделение, а сзади - боевое отделение. В башне размещаются еще три члена экипажа: наводчик, заряжающий и командир. Башня поворачивается посредством электрического или ручного привода на 360 градусов.

Гусеницы у САУ – резинометаллические, имеют ширину 400 мм, но могут заменяться на более широкие (670 мм) для повышенной проходимости по снегу и заболоченным участкам. Опорные катки - с индивидуальной торсионной подвеской. Первое и седьмое колеса, кроме торсионов, имеют еще и гидравлические амортизаторы. Корпус герметичен. Ведущие колеса, расположенные в передней части корпуса, имеют съемные зубчатые венцы, что облегчает их замену при чрезмерном износе. Механизм натяжения гусениц размещается внутри корпуса. Регулировка натяжения гусениц также осуществляется изнутри машины. С помощью перемотки гусениц САУ плавает со скоростью 4.5 км/час и способна преодолевать водные преграды шириной 300 м при высоте волны до 150 мм и скорости течения не более 0.6 м/сек. Между ступицей и внешним кольцом с резиновым бандажом каждого катка приварены два диска, образующие внутреннюю воздушную камеру, которая увеличивает плавучесть машины. При этом на борту установки должно быть не более 30 выстрелов. "Гвоздика" авиатранспортабельна, то есть ее можно перевозить на самолетах Ан-12, Ил-76, Ан-124. Для уменьшения высоты САУ опорные катки со второго по седьмой при перевозке могут с помощью специальных устройств приподниматься и закрепляться.

Корпус машины сварен из стальных плит, максимальная толщина которых достигает 20 мм. Такое бронирование обеспечивает защиту от огня легкого стрелкового оружия и осколков снарядов и мин малого калибра. Самоходка "держит" 7.62-мм винтовочную пулю Б-32 с расстояния 300 м. В стенках обоих бортов корпуса размещены по три последовательно соединенных между собой топливных бака общей емкостью 550 литров. В качестве двигателя у 2С1 использован V-образный восьмицилиндровый четырехтактный дизель ЯМЗ-238В Ярославского моторного завода. Коробка передач имеет 11 передних скоростей и две задние. Бортовой боекомплект расположен следующим образом: 16 снарядов в вертикальном положении вдоль боковых стенок корпуса и 24 - вдоль боковой и задней стенок башни. Для облегчения заряжания гаубицы применен механизм досылания электромеханического типа. При стрельбе снарядами, складированными на земле, их подача внутрь боевого отделения осуществляется с помощью транспортировочного устройства через большую заднюю дверь.

Наведение орудия производится с помощью прицела ПГ-2 и оптического прицела прямой наводки ОП5-37. Ствол гаубицы имеет углы вертикальной наводки от -3 до +70 градусов. Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом Ж-8 весом 3,1 кг; начальная скорость 740 м/с; дальность табличная 2000 м. Бронепробиваемость по нормали составляет 180 мм; под углом 60° — 150 мм, под углом 30° — 80 мм; от расстояния бронепробиваемость не зависит. При стрельбе фугасным снарядом максимальная дальность составляет 15300 м. При использовании активно-реактивного снаряда этот показатель возрастает до 21900 м. Минимальная дальность стрельбы - 4 070 м. Скорострельность гаубицы не очень высока. При стрельбе снарядами с "земли" - 4-5 выстрелов в минуту, бортовым боезапасом – 1-2.

Ствол гаубицы состоит из трубы моноблока, казенника, муфты, эжекционного устройства и двухкамерного дульного тормоза. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Подъемный механизм секторный с ручным приводом. Цилиндры тормоза отката и накатника закреплены в казеннике и откатываются вместе со стволом. Уравновешивание ствола производится пневматическим уравновешивающим механизмом толкающего типа.

2С1 "Гвоздика" в свое время поступила на вооружение всех армий стран Варшавского договора (кроме Румынии). После объединения Германии 374 2С1 получил бундесвер. "Гвоздика" состоит на вооружении армий СНГ и сегодня, в том числе в белорусской армии. В последнее время в целях совершенствования установки для нее был разработан снаряд с лазерным наведением "Китолов-2". Этот снаряд может с высокой степенью вероятности поражать неподвижные и движущиеся цели.

Серийное производство 122-мм самоходной гаубицы 2С1 продолжается. Машина этого типа состоит на вооружении сухопутных войск Алжира, Анголы, Болгарии, Венгрии, Ирака, Йемена, Ливии, Польши, России, Сирии, Словакии, Чехии, Эфиопии и бывшей Югославии.

Режимы стрельбы:
- скорострельность прицельная при стрельбе прямой наводкой, выстр/мин. 4-5
- скорострельность прицельная при стрельбе с закрытых позиций:
- при подаче выстрелов с грунта без перекомплектации зарядов, выстр/мин. 4-5,
- при использовании выстрелов из боеукладки и при различных углах возвышения, выстр/мин 1,5-2

Источник: Энциклопедия бронетехники: Гусеничные боевые машины
подполковник Николай Качук, журнал "Армия" № 3 2001

topwar.ru

2C1 122мм, самоходная артиллерийская установка, характеристики (ТТХ), дальность стрельбы

Самоходная артиллерийская установка (САУ) или в разговорном языке просто самоходка появилась вместе с первыми танками. По современной классификации первые французские танки «Шнейдер» и «Сен-Шамон» танками и не являются. Это обычные полевые пушки, поставленные на самоходные шасси и защищенные тонкой броней. Отличие танка от САУ в том, что на танк ставится свое, разработанное именно для данного танка орудие. Кроме того САУ, как правило, дополнительным вооружением (пулеметами, минометами, зенитными установками и т.д.) не оборудуется.

Первые САУ появились еще до Первой мировой, однако полномасштабного распространения не получили. Настоящий расцвет САУ наступил во время Второй мировой. Но речь пойдет о САУ «Гвоздика», которая была принята на вооружение в 1970-м и до сих пор не снята с боевого дежурства.

Содержание статьи

История создания

Штурмовые и противотанковые САУ появляются на вооружении армии СССР в 1940-х годах. Нельзя сказать, что они внесли решающий вклад в победу (первенство все же за танками), но для поддержки пехоты и наступающих танков они были очень эффективны. С началом Холодной войны у потенциального противника появились совершенные артиллерийские системы калибра 105 мм, которые по многим показателям превосходившие советские САУ.

Но доктрина у СССР была нацелена на применение ракет и самоходки не получали развития. После ухода с поста Хрущева среди трезвых умов появилась доктрина о том, что глобальная ядерная война невозможна. Слишком велика возможность уничтожения не только врага, но и самого себя. А вот использование разрушительного оружия в тактических целях вполне вероятно. В этом смысле использование САУ было одним из самых лучших способов доставить тактический ядерный заряд в нужное место.

Исходя из этого утверждения, разработкой новой самоходки, получившей название САУ 2С1 «Гвоздика», занялись, учитывая возможность использования подобных зарядов.

Решением Коммунистической партии и постановлением правительства Союза с 1967 г. началась разработка артсистемы калибра 122 мм.

Это решение было основано на исследовательской базе ВНИИ-100. Именно эти исследования определили базовые характеристики будущей самоходной гаубицы.

Исследовательский институт предложил три варианта шасси: «БМП-1, МТ-ЛБ тягач и «Объект-124». Выбрали тягач, на основе которого и конструировалась самоходка «Гвоздика».Тракторному заводу в Харькове поручили разрабатывать новую систему.

1969 г. начало испытаний четырех опытных образцов 122 мм «Гвоздики» и 152 мм 2С3. Выбор был остановлен на «Гвоздике».1970 г. правительство СССР, после годовых испытаний и необходимых доработок, принимает на вооружение самоходку «Гвоздика».

Новая самоходка начала поступать в военные части, а экипажи постепенно осваивать эту систему. Серийное производство окончательно освоено в 1971 г. Выпускалась в Польше (с 1971г.) и в Болгарии (с 1979г.). В 1991 г. самоходку перестали выпускать. Всего с 1970 г. было выпущено около десять тысяч машин.

Конструкция

Компоновка корпуса этой артсистемы была выполнена по башенной схеме. Все сварено из листов катаной стали. Сам корпус абсолютно герметичен, а толщина броневых листов 20 мм. Это достаточно надежная защита от осколков и пуль, но не от снарядов. Моторный отсек находится с правой стороны, здесь расположено и место водителя-механика.

Боевое отделение находится в средней части и корме. На корпусе размещена башня, а в ней орудие. В башне с правой стороны заряды и заряжающий. Слева наводчик и прицел для точной наводки. Место командира за наводчиком. У командира собственная поворотная башенка с люком для визуального контроля. В нише самой башни размещаются кумулятивные снаряды и заряды к ним. Остальные боеприпасы находятся на корме.

У САУ 2С1 есть специальный люк, через который возможен прием снарядов прямо с грунта.

Ходовая часть. В основе модифицированные шасси МТ-ЛБ. Его хорошо переработали, установив пару опорных катков дополнительно. А вот число обрезиненных катков увеличилось до семи пар. В задней части находятся направляющие колеса, в передней ведущие. Гусеница собрана из звеньев (траков). Звенья довольно мелкие (350*111), соединены металлическими пальцами.

При ширине трака 350 мм и массе 15,7 тонны, машина чувствует себя уверенно на любом грунте. У артсистемы «Гвоздика» подвеска на торсионах, индивидуальная. Гидроамортизаторы установлены на седьмом и первом опорных катках.

Двигатель и трансмиссия. На машине установлен двигатель ЯМЗ-238Н мощностью в 300 л.с. Работает на дизельном топливе. Двигатель V-образный, 8-цилиндровый четырёхтактный с жидкостным охлаждением. Наддув газотурбинный. Что касается трансмиссии, то она двухпоточная и механическая. Механизмов поворота два и они планетарно-фрикционные. Передних передач шесть при одной задней.

Вооружение. 122 мм нарезная гаубица это основа огневой мощи установки.

Тормоз дульный, эжектор, казенник и труба соединены в ствол, длинной больше 4 метров. Внутри ствола 34 нареза. Используется в этом орудии вертикально-клиновой затвор. Имеется полуавтоматический механизм повторного взведения.

Чтобы снаряд не выпадал в случаях, когда ствол находится на высоких углах возвышения, установлен специальный лоток с устройством удержания.

У противооткатного устройства установлен специальный гидравлический тормоз, тип его веретенный. Также есть пневматический накатник с заправкой воздухом или же азотом. На тормозе отката установлен компенсатор.

Средства наблюдения и связи. ТКН-3Б, прицел, который находится на командирском месте. Прицел ОУ-3ГА2 установлен для того чтобы осуществлять ночное наблюдение за местностью. ТНПО-170А, прицел перископического, призменного типа, а 1ОП40 панорамного типа, оба расположены в месте наводчика. ОП5-37, для ведения огоня из укрытия. МК-4 вращающегося типа размещен с правой стороны башни. У механика есть прибор ТНПО-170А для наблюдения днем и для ночного наблюдения ТВН-2Б.

На месте водителя-механика устроено стекло с броневой крышкой для непосредственного наблюдения за местностью. Р-123М радиостанция с помощью, которой осуществляется внешняя связь. Она работает на УКВ волнах, радиус действия до 28 км. Для связи экипажа между собой в самоходке установлен аппарат Р-124.

ТТХ «Гвоздики» и зарубежных аналогов

Тактико-технические характеристики установки более всего оцениваются в сравнении с другими самоходками аналогичного типа.

ТТХСАУ 2С1 «Гвоздика»М-108
(США)
Тип-86 (Япония)АМХ-105В (Франция)
Год выпуска1970196219741960
Масса, т15,72116,517
Экипаж, чел4565
Калибр, мм122105122105
Боезапас, высДальность стрельбы, кмтрелов40864037
Дальность стрельбы, км1511,51515
Скорость, км/ч60566060

Как видно из показателей ТТХ «Гвоздика» ничем не уступала своим зарубежным аналогам. Как видно из таблицы у сил самообороны Японии аналогичная машина появилась только спустя 4 года.

Модификации «Гвоздики» и машины на базе

На основе машины созданы следующие варианты:

  • 2С15 «Норов», с 100 мм орудием предназначалась для борьбы с танками, но когда в 1983 г. был создан опытный образец, а необходимость в таком типе самоходок отпала;
  • 2С17 «Нона-СВ», самоходка с орудием 120 мм, до серийного производства не дошла;
  • 2С8 «Астра», это самоходный миномет, его разработка велась в 1970-е годы, но все работы были закрыты по этому миномету в 1977 г., так как переключились на создание артсистемы 2С17 «Нона-СВ»

Из модификаций этой системы наиболее известны следующие установки:

  • Raad-1, самоходка, разработана, в Иране в этом варианте используется шасси БМП, калибр орудия 122 мм;
  • 2С34 «Хоста» создана в 2003 г. в России установлена на ней гаубица 2А80-1 и пулемёт ПКТ в командирской башенке, принята на вооружение ВС РФ в 2008 году;
  • 2С31«Вена», 120-мм самоходное артиллерийское орудие, ходовые испытания в 2007 году, принята на вооружение ВС РФ;
  • Rak-120, польский вариант самоходки 2009 г., в котором вместо гаубицы используется 120 мм миномет;
  • Model 89, это румынский вариант «Гвоздики»;
  • 2C1T Goździk, польская переработка классической модели советской самоходки, в ней используется автоматическая система для управления огнем.

В 2015 году на Украине планировали усовершенствовать «Гвоздику», установив на нее двигатель «Volvo», а также более совершенные системы управления и связи.

Боевое применение

Самоходка прошла через несколько локальных конфликтов, первый из них это Афганистан. В этой войне, как правило, САУ применялись для подавления огня противника прямой наводкой, это значительно снижало потери в войсках. Самые успешные операции с применением установке были проведены в период захвата Шингара, Хаки-Сафеда, а также в 1986 г., в период наступления на Кандагар.

В Чечне в обеих военных компаниях во время боевых операций «Гвоздика» использовалась активно и успешно справлялась с поставленными задачами.

Самоходка использовалась в Приднестровском конфликте, в Югославии, на юго-востоке Украины, причем обеими противоборствующими сторонами. Во время ирано-иракской войны 2С1 и 2С3 применялись иракской армии.

В период гражданской войны в Ливии 2010–2011 гг., правительственные войска активно применяли установку против мятежников.

Война в Сирии выявила применение этой установки практически всеми противоборствующими сторонами, как правительственными войсками, так и различными террористическими группировками, в том числе ИГИЛ. Установка используется хуситами в Йемене в борьбе с интервентами, вторгшимися в страну.

Интересные факты

При всей своей массе и величине самоходка способна плавать, однако разработчики гарантируют преодоление водной преграды шириной 300 м при волне не более 15 см, при этом машина развивая скорость до 4,5 км/ч. Все это благодаря герметическому корпусу и гусеницам, которые в данном варианте перемещения выполняют роль лопастей.

Гаубица для стрельбы использует большое разнообразие снарядов, помимо кумулятивных, осколочно-фугасных, могут использоваться также дымовые, химические, снаряды с радиоэлектронным противодействием и со стреловидным поражающим элементом. И даже осветительные и агитационные.

Относительно небольшой вес позволяет перевозить самоходку на самолетах Ил-74, Ан-12.

А также на десантных морских кораблях. «Гвоздика» состояла на вооружении всех армий стран, которые входили в объединение Варшавского договора. Во многих из них она и до сих пор находится на вооружении.

Для этой артсистемы был разработан специальный снаряд с лазерным наведением «Китолов-2», который способен попадать в цель с высокой точностью используя головку самонаведения. Снаряд высокоточный, только вот цель должна подсвечиваться лазерным лучом с самой артустановки или корректировщиком огня.

Хорваты разработали заряд «super charge», благодаря которому снаряды «Гвоздики» улетали на 17,1 км.

В 1997-м для «Гвоздики» был разработан и опробован осколочно-фугасный активно-реактивный снаряд. Дальность стрельбы увеличилась почти до 22-х км.

Видео

warbook.club

122-мм самоходная гаубица 2С1 «Гвоздика»

«Советская 122-мм самоходная гаубица 2С1 «Гвоздика» - характеристики и история создания»


История создания гаубицы 2С1 «Гвоздика»

C появлением и распространением ракетного оружия в 1950-е годы, в Советском Союзе началось масштабное сокращение традиционных полевых систем, в первую очередь ствольной артиллерии. Ракетные корабли, катера, ракетные истребители и даже танки — казалось, все это техника будущего, которая вот-вот совершенно вычеркнет из истории военного дела морально устаревшие «дедовские» гаубицы и полевые орудия.

Однако революции не случилось — к середине 1960-х годов стало понятно, что концепция полного преимущества ракетного оружия над традиционной ствольной артиллерией не верна. Когда сухопутные войска вернулись к традиционной организации наземной артиллерии, многие артиллерийские полки и дивизионы пришлось комплектовать орудиями ещё довоенной разработки, изготовленными во время Великой Отечественной войны!

И хотя на вооружение уже были приняты по-настоящему выдающиеся артсистемы, по типу 130-мм пушки М-46, 152-мм пушки М-47, 152 мм пушки-гаубицы Д-20, полковой 122-мм гаубица Д-30, но ни одной самоходной артиллерийской системы, да ещё и бронированной, способной огнем с закрытых огневых позиций поддерживать бой танковых и мотострелковых частей, у СССР не было даже в проекте.

4 июля  1967 г. принимается Постановление Совета Министров СССР № 608-201, в соответствии с которым в ОКБ-9 завода «Уралмаш» (г. Екатеринбург) под руководством В.А. Голубева приступили к эскизной разработке артиллерийской части 122-мм самоходной гаубицы на основе баллистики Д-30.  Одновременно на Харьковском тракторном заводе начались работы над созданием проекта шасси нового орудия на базе тягача МТ-ЛБ, под общим руководством А.Ф. Белоусова.

Опытная серия из четырех экземпляров самоходных гаубиц была представлена на испытания в августе 1969 г. В 1970 г. под названием 122-мм самоходная гаубица 2С1 «Гвоздика» орудие было принято на вооружение.

Серийное производство 2С1 организовывали на ХТЗ, с 1969 г. оно продолжалось по 1991 г., а всего за это время было изготовлено свыше 10 тысяч САУ 2С1 «Гвоздика».

2С1 «Гвоздика» широко поставлялась на экспорт в страны Варшавского договора, Алжир, Анголу, Иран, Йемен, Ирак, Кубу, Ливию, Сирию, Судан, Уругвай, Финляндию, Эфиопию, производилась по лицензии в Болгарии, и до сих пор состоит на вооружении в России.

122-мм самоходная гаубица 2С1 «Гвоздика»

Конструкция САУ 2С1 «Гвоздика»

Самоходная гаубица 2С1 «Гвоздика» имеет классическую для самоходной артиллерии башенную схему. Корпус сварен из стальных броневых катанных листов, полностью герметичен и позволяет осуществлять преодоление водных преград вплавь.

В передней части корпуса  расположено моторно-трансмиссионное отделение и место механика-водителя. В средней и кормовой частях корпуса располагается боевое отделение. На крыше корпуса на шариковый погон установлена сварная башня с вращающейся корзиной боевого отделения. В башне (справа от орудия) размещается заряжающий, а также укладки под гильзы с зарядами, место наводчика находится слева от орудия, спереди, а за ним, находится место командира машины. Место командира оборудовано поворотной башенкой, установленной на крыше башни 2С1.

Ходовая часть 2С1 «Гвоздика» представляет собой удлиненное на одну пару катков шасси транспортёра-тягача МТ-ЛБ. Ведущие колеса — передние, направляющие — задние, число опорных катков на борт: 7. На 1-ом и 7-ом  катках установлены двусторонние гидроамортизаторы.

Основным вооружением САУ 2С1 является 122-мм гаубица 2А31, полностью унифицированная по баллистическим характеристикам и используемым боеприпасам со 122-мм буксируемой гаубицей Д-30.

В нише башни установлены две укладки с зарядами и снарядами для кумулятивных боеприпасов, в то время как укладки под снаряды и заряды основного орудия находятся в корме машины. Подача в укладки может осуществляться не выходя за пределы броневого корпуса, через специальный кормовой люк.

Чертеж самоходной гаубицы 2С1 «Гвоздика»

Модификации и варианты машин на базе САУ 2С1 «Гвоздика»

  • 9П139 «Град-1» (1974 г.) — гусеничный вариант боевой машины полковой РСЗО «Град-1». В 1976 году принята на вооружение и выпущена небольшой партией. Планировалось развернуть серийное производство в Болгарии, однако никакие работы по этому направлению осуществлены не были.
  • 2С8 «Астра» — (опытная, проект закрыт в 1977 г.) 120-мм самоходный миномёт на базе 2С1 «Гвоздика». Работы по этой машине были прекращены в связи с созданием нового нарезного полуавтоматического орудия 2А51.
  • УР-77 «Метеорит» (1977 г.)— установка разминирования, проделывания ходов в противотанковых минных полях во время боя. Производилась серийно.
  • 2С17 «Нона-СВ» — (опытная, проект закрыт в 1982 г.) 120-мм самоходное артиллерийское орудие, дальнейшее развитие проекта «Астра». В связи с началом работ по созданию более совершенного арткомплекса 2С31 «Вена», в 1982 г. работы были прекращены.
  • 2С15 «Норов» — (опытная, проект закрыт в 1985 г.) 100-мм самоходная противотанковая пушка, из-за зативания сроков разработки устарела на стадии разработки. Проект закрыт.
  • 2С1-Н — многоцелевой транспортёр-тягач на базе 2С1 «Гвоздика», для перевозки людей и грузов в закрытом кузове.

2С1 «Гвоздика»


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

САУ 2С1 «Гвоздика». Часть 2

К моменту начала серийного производства САУ 2С1 на вооружении стран НАТО уже находились различные 105-мм самоходные артиллерийские установки аналогичного класса, созданные в 1950-х–1960-х гг., например, американская M108 или британская FV433. Пусть читателя не смущает разница в калибрах, связано это с тем, что 122-мм гаубицы существовали только в России, а на Западе для гаубиц дивизионного звена общепринятым был калибр 105 мм. К тому же осколочно-фугасное действие у цели советских 122-мм снарядов и западных 105-мм снарядов было сопоставимо. Так, приведенная площадь поражения открыто расположенной живой силы в положении лежа у 122-мм снаряда 53-ОФ462 составляла 310 м2, а у фугасного 105-мм снаряда M1 — 285 м2. Только в начале 1970-х гг. на вооружение 122-мм гаубиц 2С1, Д-30 и М-30 поступили новые боеприпасы 3ОФ24, начиненные более мощным взрывчатым веществом, благодаря чему их эффективность увеличилась примерно в 1,5 раза.

Модернизированная САУ 2С34 «Хоста» с 120-мм нарезной пушкой-минометом 2А80-1.
Принята на вооружение ВС РФ в 2008 г.

С вышеупомянутыми заграничными ровесниками и можно сравнить «Гвоздику». На момент принятия на вооружение САУ 2С1 превосходила своего американского конкурента M108 по дальности стрельбы осколочно-фугасным снарядом — 15,2 км против 11,5 км, но существенно проигрывала в максимальной скорострельности — 4–5 выстрелов в минуту против 10 выстрелов в минуту. Обе самоходки были плавающими, но 2С1 была легче на 5 т и плавала самостоятельно, а для M108 пришлось разрабатывать индивидуальное плавсредство (шесть надувных прорезиненных контейнеров). Максимальные скорости движения 2С1 и М 108 были примерно одинаковы — 60 и 56 км/ час, соответственно. Однако запас хода у советской машины благодаря дизельному двигателю был существенно больше — 500 км против 350 км. Кроме основного вооружения, М 108 имела и вспомогательное — 12,7-мм зенитный пулемет на командирской башенке, тогда как САУ 2С1 оборонительного пулемета не имела вообще.

САУ 2С1 (справа) одной из воинских частей КСИР во время смотра после учений.
Иран 2009 г.

Азербайджанские САУ 2С1 на параде в Баку, 2013 г.

Британская САУ FV433 Abbot («аббат») построенная на базе универсального гусеничного шасси FV430, была вооружена 105-мм орудием X24. Заряжание орудия раздельное полуавтоматическое — снаряд досылался в канал ствола механизмом заряжания, заряд вкладывался заряжающим. В результате скорострельность САУ Abbot  достигала 12 выстр./мин, у 2С1 — 4–5 выстр./ мин. Со снарядом L31 массой 16,1 кг максимальная дальность стрельбы составляла 17 км, у 2С1 — 15,2 км. В качестве вспомогательного вооружения на башне САУ был установлен 7,62-мм пулемет «Брен». По подвижности английская САУ уступала 2С1, имея максимальную скорость по шоссе 48 км/ч (у 2С1 — 60 км/час) и запас хода — 390 км (у 2С1 — 500 км). Для преодоления водных препятствий Abbot был вынужден применять индивидуальное плавсредство — водонепроницаемый брезентовый кожух, его крепили по периметру верхней плиты корпуса, натягивая на раздвижной каркас.



Таким образом, к бесспорным преимуществам САУ 2С1 по сравнению с ее современными зарубежными аналогами можно отнести высокую маневренность и сравнительно небольшую массу, позволяющие применять 2С1 совместно с плавающими БМП и БТР. Недостатками САУ 2С1 можно считать низкую скорострельность, отсутствие зенитного пулемета, ограниченный правый сектор обзора у механика водителя.



Технические характеристики  САУ 2С1 «Гвоздика»

Экипаж, чел.

4

Масса, т

15,7

Длина, м

7,26

Высота, м

2,74

Ширина, м

2,85

Максимальная скорость:



по шоссе, км/ч

60

на плаву, км/ч

4,5

Запас хода по шоссе, км

500

Вооружение

122-мм гаубица Д-32 (2А31)

Боекомплект, снарядов

40

Тип пушки

нарезная гаубица

Дальность стрельбы, км

До 15,2

Двигатель

ЯМЗ-238Н

Мощность двигателя, л. с.

300

Бронирование

противопульное



Боевой путь самоходных гаубиц 2С1 начался в Афганистане. Правда, тактика их применения в афганской войне отличалась от той, для которой они, собственно, разрабатывались, — 2С1 вели огонь не с закрытых позиций, а использовались как штурмовые орудия. Например, в операции по захвату базовых районов Хаки-Сафед и Шингар батареи 2С1 выдвигались за атакующими штурмовыми группами, уничтожая пункты сопротивления противника огнем прямой наводкой. Подобная тактика, опробованная еще во время Второй мировой войны, существенно снижала потери личного состава. На сложных участках местности при сопровождении штурмовых групп для огневой поддержки также задействовались специально выделенные резервные батареи 2С1.



В 1986 г. САУ 2С1 использовались в ходе наступления в провинции Кандагар. Батальонам, выдавливавшим засевших в «зеленке» моджахедов, оказывал дополнительную огневую поддержку специально выделенный взвод самоходных гаубиц. В ходе наступления этот взвод САУ уничтожил семь огневых точек противника, еще девять огневых точек было уничтожено двумя взводами 82-мм минометов. В целом можно сказать, что, учитывая сложные условия Афганистана, первое боевое применение САУ 2С1 оказалось вполне успешным.

САУ 2С1 на автотранспортере в Дамаске.
Сирия, сентябрь 2012 г.

САУ 2С1 на понтоне, военные соревнования «Открытая вода».
Россия, 2016 г.

После распада СССР самоходные гаубицы 2С1 участвовали практически во всех конфликтах, вспыхнувших на его обширной территории. Так, например, 2С1 применялись в Приднестровье в ходе вооруженного конфликта между войсками непризнанной Приднестровской республики (ПМР) и вооруженными силами Молдовы. Причем решения об оказании помощи ПМР не только техникой, но даже огнем вверенных им артиллерийских подразделений офицеры 14-й армии принимали иногда даже без согласования с начальством. Так, 20 июня 1992 г. «в первой половине дня в учебном центре 59-й мотострелковой дивизии подполковник «Н» и майор «В» самостоятельно вывели батарею 122-мм самоходных гаубиц 2С1 (на тот момент в батарее насчитывалось всего четыре орудия) и открыли огонь, уничтожив сосредоточение живой силы и техники армии Молдовы в районе телевышки (Гербовецкий лес) и возле поста ГАИ на трассе Кишинев — Бендеры».

Дивизион САУ 2С1, во время учений войск Южного военного округа России, август 2016 г.

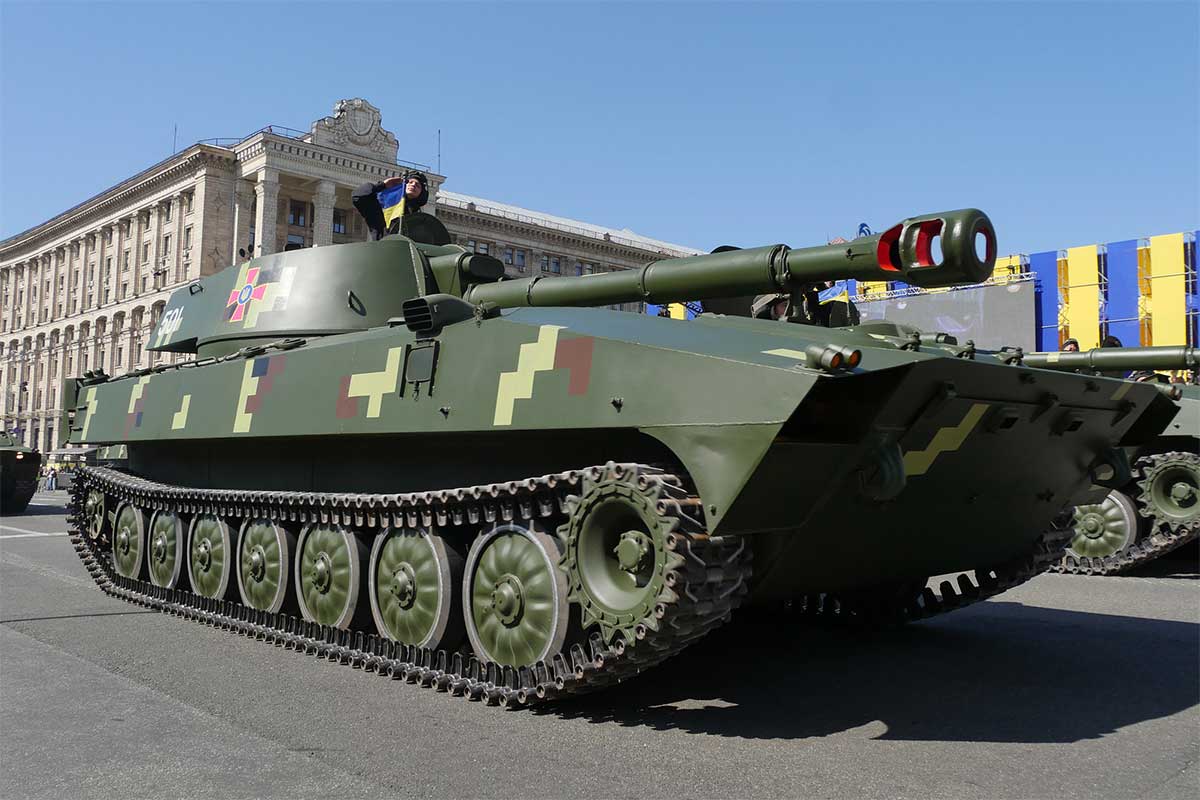

Украинская САУ 2С1 в парадной окраске

Использовали 2С1 и в Карабахе, и в ходе гражданской войны в Таджикистане, и во время грузино-осетинских конфликтов. В 2007 г. Грузия располагала 35 САУ 2С1, а после войны августа 2008 г. в Грузию было поставлено еще 12 САУ 2С1 из Болгарии.



Российские федеральные войска активно применяли 2С1 в двух чеченских кампаниях. Так, например, самоходные гаубицы 2С1 морской пехоты осенью 1999 г. осуществляли артиллерийскую поддержку 100-й дивизии особого назначения внутренних войск России. Известно, что в 1992–1993 гг. чеченским сепаратистам удалось захватить несколько САУ «Гвоздика» вместе с боекомплектом, которые они задействовали против федералов.



С 1979 г. осуществлялись поставки САУ 2С1 в Ирак. До 1989 г. в эту страну было отправлено 150 самоходок, которые позволили существенно нарастить мощь иракской артиллерии, активно применявшейся в ходе Ирано-иракской войны 1980–1988 гг. Справедливости ради нужно отметить, что СССР поставлял вооружение обеим сторонам этого конфликта. САУ 2С1 применялись иракскими военными не только против иранских войск, но и против сил международной коалиции во время их сухопутной наступательной операции по освобождению Кувейта — «Меч пустыни». Правда, в этом случае САУ 2С1 особо себя не проявили, впрочем, как и вся иракская армия. Силам коалиции удалось в ходе предварявшей наземное наступление широкомасштабной воздушной атаки — «Буря в пустыне» — практически полностью разрушить систему управления и снабжения иракских войск. О применении САУ 2С1 в ходе вторжения коалиционных сил в Ирак в 2003 г. практически ничего неизвестно.



В настоящее время небольшое количество САУ 2С1  имеется в армии Ирана, по всей вероятности, эти самоходки были захвачены у Ирака во время войны  1980–1988 гг.



В 2011 г. в ходе гражданской войны в Ливии САУ 2С1 использовались правительственными войсками против повстанцев. В больших количествах САУ 2С1 поставлялись в Сирию. Но за годы гражданской войны самоходки правительственных войск не раз попадали в качестве трофеев в руки различных оппозиционных сил (включая Фронт ан-Нусра и ИГИЛ), так что теперь их применяют по обе стороны фронта.

Боевики «Исламского государства» на захваченной САУ 2С1 «Гвоздика», 2014 г. Обратите внимание на оригинальный камуфляж

Судя по некоторым сообщениям, САУ 2С1 использовалась и повстанцами-хуситами во время боевых действий в Йемене — в эту страну было поставлено 25 САУ.



Возвращаясь к европейскому континенту, можно упомянуть, что САУ «Гвоздика» использовались во время югославских войн всеми участниками противостояния. Армии Югославии в 1982–1983 гг. было поставлено из СССР 100 единиц 2С1, которые затем достались образовавшимся на территории бывшей Югославии государствам.



Несмотря на надежность и неприхотливость  САУ 2С1, их значительный возраст дает о себе знать, и некоторые страны — эксплуатанты этих самоходок уже подыскивают им замену. В их числе, например, Финляндия, которая на сегодняшний день располагает 72 САУ 2С1 (в финской армии имеют обозначение PSH 74).  В июле 2016 г. Министерство обороны Финляндии сообщило, что ведет переговоры о приобретении в Южной Корее 155-мм самоходных гаубиц К9 Thunder. Согласно неофициальным источникам, планируется приобрести около 50 гаубиц К9 с соответствующим количеством боеприпасов. Общий бюджет закупки составляет около 100 миллионов евро.

САУ 2С1 «Стелла» из 3-й батареи 128-й горно-пехотной бригады стояла до начала боевых действий в пункте постоянной дислокации части на постаменте

Финская САУ 2С1, в ходе зимних учений, район Парола. САУ 2С1 в финской армии имеют обозначение PSH 74

Министерство обороны Украины еще в 2013 г. приняло решение о снятии САУ 2С1 с вооружения Сухопутных войск как устаревших. Если в 1992 г. Украина располагала 563 САУ 2С1, то к 2014 г. их оставалось 312 единиц (по данным «Military Balance — 2014»). В 24-й, 30-й, 72-й и 93-й механизированных бригадах артиллерийские дивизионы были уже полностью расформированы, в других частях — находились на различных стадиях расформирования. К весне 2014 г. 159 САУ было отправлено на базы хранения, еще 12 самоходных гаубиц 36-й отдельной бригады береговой обороны после аннексии Крыма РФ так и не были возвращены Украине.



С началом боевых действий на Донбассе большинство украинских САУ 2С1 вернули в строй, но подготовка экипажей для них затянулась. В результате значительная часть САУ 2С1 попала на фронт только осенью 2014 г. Известно, что, по крайней мере, пять САУ 2С1 51-й отдельной механизированной бригады были захвачены противником в 2014 г. на Иловайском направлении.





За долгие годы службы САУ 2С1 у этой удачной машины было не так уж много модификаций. Да и те в основном появились уже после окончания ее серийного производства и были направлены на то, чтобы поддержать машину на современном уровне.



Так, например, в Польше была разработана модификация — 2C1T Goździk с улучшенной системой управления огнем TOPAZ производства WB Electronics (эта же система устанавливалась на 152-мм самоходной пушкегаубице Dana-Т). Более кардинальную модернизацию 2С1 поляки предложили в 2009 г. — в новой Rak-120 заменили родное 122-мм орудие на 120-мм миномет с автоматом заряжания. Боекомплект установки составлял 60 выстрелов.

Польская 2C1T Goździk

Похожая модернизация САУ была проведена в России. Здесь в 2003 г. разработали вариант самоходки, получивший обозначение 2С34 «Хоста», принятый на вооружение Вооруженных сил Российской Федерации в 2008 г. Первые серийные 2С34, передали в войска, вероятно, в 2010 г.



Модернизация САУ 2С1 в вариант 2С34 осуществлялась на пермском ОАО «Мотовилихинские заводы». На машине вместо 122-мм гаубицы устанавливалась 120-мм нарезная полуавтоматическая пушка-миномет 2А80-1 с дульным тормозом, а также современная автоматическая система управления наведением и огнем (АСУНО) 1В168-1 со вспомогательным вооружением — 7,62-мм пулемет ПКТ на командирской башенке.



Современная пушка-миномет 2А80, позволяет вести огонь снарядами повышенного могущества, всеми видами 120-мм оперенных мин советского/российского производства, а также 120-мм высокоточными управляемыми снарядами. Орудию были обеспечены вертикальные углы наводки от –2° до +80°, а установка АСУНО позволила автоматизировать управление его наведением в вертикальной и горизонтальной плоскостях. Также машина получила автоматическую систему топопривязки и ориентирования.



После модернизации эффективность боевого применения САУ 2С34 «Хоста» по сравнению со старой 2С1 возросла примерно в 3 раза. По информации разработчика, этот результат был достигнут благодаря повышению прицельной скорострельности с 4–5 выстр./ мин до 7–9 выстр./мин (унитарный выстрел, автоматическое восстановление наводки), увеличению могущества боеприпасов до 2 раз, улучшению режима ведения огня (охлаждение ствола, наличие индикатора перегрева ствола, исключение загазованности), улучшению условий обитаемости расчета, уменьшению времени подготовки первого выстрела.



Известно, что САУ «Хоста» входили в состав самоходно-артиллерийской батареи 1-го мотострелкового батальона 21-й отдельной мотострелковой бригады в Тоцкое (Оренбургская область).



Технические характеристики САУ 2С34 «Хоста»

Масса, т

16

Экипаж, чел.

4

Бронирование

противопульное

Силовая установка

дизельный двигатель  жидкостного охлаждения ЯМЗ-238Н

Мощность, л.с.

300

Удельная мощность,  л.с./т

18,75

Максимальная скорость:



по шоссе, км/ч

60

на плаву, км/ч

4,5

Запас хода (по шоссе), км

500

Вооружение

120-мм нарезная пушка 2А80-1; 7,62-мм пулемет ПКТМ

Дальность стрельбы, км

0,5-14

Боекомплект

40 выстрелов 120-мм



В последнее время появилась информация о попытке модернизации 2С1 и на Украине. Для этой цели в начале 2016 г. Министерство обороны Украины отправило три САУ 2С1 «Гвоздика» на Харьковский тракторный завод. По информации руководства завода, у 2С1 «заменят устаревшие средства связи, электрооборудование, установят современную отечественную систему навигации, которая существенно уменьшит время, необходимое на подготовку экипажа к стрельбе. Также будут капитально отремонтированы боевой модуль и вооружение». Предусматривается замена двигателя — вместо ЯМЗ будет установлен один из европейских образцов (предварительно планируется дизель Volvo). Предполагалось, что уже летом 2016 г. обновленные «Гвоздики» пройдут практические испытания. Однако пока этого не произошло.



Кроме модернизации самой самоходки, велись работы и по совершенствованию 122-мм боеприпасов, использовавшихся 2С1. Так, еще в 1997 г. был разработан активно-реактивный осколочно-фугасный 122-мм снаряд с готовыми нарезами, с которым максимальная дальность стрельбы 2С1 увеличивалась с 15,2 до 21,9 км.



Также для увеличения максимальной дальности стрельбы в Хорватии был создан 122-мм артиллерийский снаряд M95 с зарядом super charge, благодаря которому снаряд разгоняется до 718 м/с и улетает на 17,1 км.

Схема применения управляемого снаряда «Китолов-2М» с наведением по отраженному лазерному лучу

Учитывая интерес к внедрению высокоточных артиллерийских боеприпасов с наведением на цель на конечном участке траектории, подобные снаряды были разработаны и для 2С1. В 2002 г.у в России был принят на вооружение комплекс управляемого вооружения «Китолов», разработанный Тульским конструкторским бюро приборостроения, включавший корректируемые осколочно-фугасные снаряды с пассивной головкой самонаведения (принимает отраженный сигнал от подсветки цели лазерным целеуказателем-дальномером) калибров 120 и 122 мм.



САУ 2С1 «Гвоздика» может вести огонь 122-мм осколочно-фугасными снарядами «Китолов-2М» на максимальную дальность 13,5 км. Длина снаряда — 1 190 мм, масса — 28 кг, из которых на боевую часть приходится 12,25 кг, масса взрывчатого вещества — 5,3 кг. Вероятность поражения целей — не менее 0,8. Управление снарядом на траектории его полета реализуется при помощи аэродинамических рулей, оснащенных специальным приводом, работающим за счет энергии набегающих потоков воздуха. Головки самонаведения для боеприпасов «Китолов-2» производятся ОАО «ЛОМО».

Британская 105-мм САУ FV433 «Abbot»

В отличие от обыкновенных артиллерийских снарядов того же калибра, которые эффективны только при стрельбе по площадям, «Китолов-2М» позволяет поражать конкретные одиночные цели, ведя огонь с закрытых огневых позиций без предварительной пристрелки. Однако для этого невдалеке от цели должен находиться наблюдатель-наводчик с лазерным устройством подсветки. Это делает наводчика уязвимым, особенно при наличии у противника датчиков лазерного облучения (подсветка цели должна осуществляться в течение десятка секунд). Существенную роль играют и погодные условия, — например, при низкой облачности снаряд может просто «не успеть» навестись на отраженный луч.

САУ 2С19 «Мста-С» — наследница советских самоходок «Гвоздика» и «Акация»

В общем, несмотря на то, что еще в 1990 гг. САУ 2С1 считалась устаревшей, «срывать копыта» (как говорил герой старого советского фильма «Экипаж») и отправлять ее в окончательную отставку время пока еще не пришло. «Гвоздика» продолжает находиться на вооружении армий России и других стран СНГ, а также с успехом эксплуатируется во многих государствах дальнего зарубежья.




Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

naukatehnika.com

2С1 М-1974 122-мм самоходная гаубица

122-мм самоходная гаубица 2С1 М-1974

ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||


Индекс | Поиск | Присоединяйтесь к ФАС

Хотя шасси 2S1 чем-то напоминает шасси PT-76, по сути, это новая конструкция, заимствованная на базе шасси MT-LB. У 2S1 семь опорных катков (по сравнению с шестью у PT-76 или MT-LB) и без возвратных катков, с ведущей звездочкой спереди и холостым колесом сзади.Как и в случае с MT-LB, могут быть установлены гусеницы двух разной ширины: более широкие гусеницы снижают давление на грунт и облегчают передвижение по мягкому грунту. Амфибия 2С1 движется по воде на гусеницах.

Корпус, напоминающий лодку, содержит моторный отсек спереди справа и отделение водителя слева спереди, с люком механика-водителя слева от ствола орудия. Боевое отделение в кормовой части корпуса увенчано вращающейся башней с низким силуэтом.Над цельносварной башней слева находится командирская башенка (с одинарной крышкой люка), а справа - люк заряжающего. У наводчика, также расположенного в левой части башни, нет люка. Командир и водитель имеют ИК-ночное прицельное оборудование, но ИК-артиллерийское оборудование отсутствует. Интересной особенностью башни является каплевидная крышка иллюминатора слева спереди рядом с местом наводчика. У 2С1 есть прицел прямой наводки, помимо панорамного телескопа. Автомобиль оснащен коллективной системой защиты от избыточного давления и фильтрации NBC.

Длинная 122-мм гаубица, установленная на закругленной передней части башни, заимствована от буксируемой 122-мм гаубицы Д-30. Дульный тормоз с двойной перегородкой расположен заподлицо с передней кромкой корпуса, а эвакуатор канала ствола расположен посередине трубы.

2С1 можно быстро отличить от 152-мм самоходной гаубицы 2С3 меньшей башней и менее массивным орудием 2С1. 2S1 также имеет единый щиток для механизма рекуперации отдачи над трубой, в то время как 2S3 имеет два отдельных цилиндра над трубой.Кроме того, трубка 2S1 не выходит за пределы передней части автомобиля, в то время как трубка 2S3 выходит.

ВОЗМОЖНОСТИ:

2С1 входит в состав гаубичного дивизиона мотострелковых полков, оснащенных БМП, и некоторых танковых полков. Поскольку он гусеничный и плавающий, он обладает достаточной проходимостью, чтобы не отставать от поддерживаемых БМП и танков. Он имеет максимальную дальность 15 300 метров и также широко используется для ведения огня прямой наводкой по бронетехнике или для преодоления минных полей и других препятствий.

Автомобиль имеет относительно легкий вес - менее 16 метрических тонн, с давлением на грунт около 0,5 кг / см. 2 . Это позволяет ему работать в болотах и ​​глубоком снегу, а также способствует его амфибийности. Он приводится в движение гусеничным приводом как по воде, так и по суше. Легкий вес и низкий профиль также облегчают подъем воздуха. Герметично закрытый корпус с системой фильтрации позволяет 2S1 работать в облученных или загрязненных зонах, а также в условиях сильной запыленности.Башня оснащена шарикоподшипниковой обоймой и имеет электропривод ускоренного поворота, хотя точное прицеливание осуществляется с помощью ручного привода. Трамбовочный механизм ускоряет процесс заряжания, а гильзы выбрасываются автоматически.

ОГРАНИЧЕНИЯ:

Из-за небольшого веса 2S1 предлагает лишь небольшую броневую защиту для экипажа из четырех человек.

ЗАМЕЧАНИЯ:

Поскольку 2S1 впервые был представлен публике в 1974 году, он также был известен под предварительным обозначением M1974.Его также называли СП-74 и САУ-122. Хотя 2С1 по-разному именовали пушкой, пушкой-гаубицей или гаубицей, советская пресса называла ее гаубицей. Его введение совпало с расширением артиллерийской батареи советского мотострелкового полка до батальона и с введением ACRV M1974, которая связана с самоходными артиллерийскими установками. Самоходная гаубица 2С1 обеспечивала Советскую Армию высокомобильной огневой мощью, которая четко вписывалась в ее наступательную доктрину.Он также был обнаружен в некоторых несоветских армиях Варшавского договора.

Альтернативные обозначения 122-мм 2С1 Гвоздика
Дата введения 1974
Распространение Не менее 12 стран
Описание
Экипаж 4 (секция из 6 человек с боеукладкой 2 дюйма)
Платформа (шасси) МТ-ЛБу
Боевая масса (т) 15.7
Длина шасси Общая (м) 7,26
Общая высота (м) 2,72
Общая ширина (м) 2,85
Автомобильные характеристики
Тип двигателя V-8, 300 л.с., Дизель
Запас хода (км) 500 км
Скорость (км / ч)
Макс Роуд 60
Макс внедорожник 30
Внедорожник INA
Макс плавать 4.5
Глубина преодолеваемого брода (м) Амфибия
Время установки (мин) 2
Время вытеснения (мин) 1
Радио Р-123М
Защита
Бронирование башни (мм) 20
Бронирование верха башни (мм) 10
Броня корпуса (мм) 15
Самозажимной отвал Нет
Система защиты NBC Да
Дымовое оборудование
ВООРУЖЕНИЕ
Основное вооружение
Калибр, Тип, Наименование 122-мм, canon, 2А31
Длина ствола (кал) 36
Скорострельность (об / мин)
Разрыв 5
Нормальный 4
Устойчивый 1-2
Пожар с земли INA
Тип погрузчика Полуавтоматический
Казенная часть Горизонтальный скользящий клин
Дульный тормоз Тип Двойная перегородка
Траверса ()
Левый 360
Правый 360
Итого 360
Высота () (- / +) -3 / + 70
ПОЖАРНАЯ СИСТЕМА
Непрямое пламя Панорамный телескоп PG-2 (PANTEL)
Прямой огонь OP 5-37
Коллиматор К-1
Дисплей пистолета Нет
Компьютер управления огнем Нет
ВАРИАНТЫ Нет
БОЕПРИПАСЫ ОСНОВНОГО ВООРУЖЕНИЯ
Калибр, тип, наименование
122-мм Frag-HE, OF-81
Дальность непрямого огня (м)
Минимальный диапазон 1000
Максимальный диапазон 15,300
Полная масса снаряда (кг) 21.76 (ОФ-56)
Начальная скорость пули 680 м / с
Тип взрывателя РГМ-2 ПД
122-мм, HEAT-FS
Дальность прямого огня (м)
Минимальный диапазон 0
Максимальный диапазон 1000
Бронепробиваемость (мм) 460 (при угле наклона 0 в любом диапазоне)
Полная масса снаряда (кг) 21.58
Начальная скорость пули 740 м / с
Тип взрывателя ГПВ-2 ПИБД
122-мм Осколочно-ОФ
Дальность непрямого огня (м)
Минимальный диапазон INA
Максимальный диапазон 21900
Полная масса снаряда (кг) 21.76 (3OF-56)
Начальная скорость пули INA
Тип взрывателя PD
Другие типы боеприпасов Зажигательные, химические, флешетные, Глушитель сменный полуактивный с лазерным наведением Китолов-2М Frag-HE

Источники и методы



ФАС | Военные | DOD 101 | Системы | Земля | СТРОКА ||||


Индекс | Поиск | Присоединяйтесь к ФАС
http: // www.fas.org/man/dod-101/sys/land/row/2s1.htm
Поддержкой занимается Роберт Шерман
Первоначально создано Джоном Пайком
Обновлено 19 июня 1999 г., 6:37:33

Простота и надежность: за что артиллеристы ценят САУ «Гвоздика»

Самоходные артиллерийские установки 2С1 «Гвоздика» на данный момент являются одними из самых распространенных самоходных орудий в мире. Они состоят на вооружении почти четырех десятков армий.

Эти самоходки продолжают эксплуатироваться российскими военными. Они также присутствуют в государствах бывшего Советского Союза и в вооруженных силах других стран, в том числе входящих в НАТО.

За простоту и надежность «Гвоздика» очень ценится артиллеристами стран Азии и Африки.

На момент принятия на вооружение (это произошло полвека назад) 2C1 был лучшим в своем классе. Конструкторы Харьковского тракторного завода широко использовали наработки при создании многоцелевого легкобронированного трактора-тягача МТ-ЛБ, который к тому времени уже хорошо зарекомендовал себя в армии.

Установленные 122-мм гаубицы 2А31 (Свердловское ОКБ-9) могут поражать цели осколочно-фугасными снарядами на дальности до 15200 метров.

Имеются также активно-ракетные боеприпасы с увеличенной дальностью до 21900 метров. Боеприпас включается и управляется с помощью лазерного луча «Китобой».

Максимальная скорострельность до 6 выстрелов в минуту.

Самоходка

имеет легкую броню, защищающую от пуль и осколков. Мощность двигателя 300 л.с. Скорость по шоссе - 60 км / ч, на плаву 4.5 км / ч. Запас топлива-500 км. Боевая масса - 15700 кг. Экипаж - 4 человека.

«Гвоздик» активно использовались ограниченным контингентом советских войск в Афганистане. Их бросили в бой с самого начала ирано-иракской войны.

Позже они участвовали в десятках других вооруженных конфликтов. В настоящее время такие САУ воюют в Сирии, Йемене и Ливии.

В прошлом году сообщалось, что Сербия начала обновление 2С1, получившего электронное оборудование, значительно увеличившее возможности этих боевых машин.Ожидается, что такие САУ будут модернизированы в других странах.

Видео, на котором запечатлены 122-мм самоходные гаубицы 2С1 «Гвоздика» советского производства и основные боевые танки Т-55, перевозимые тягачами чадских вооруженных сил во время парада. pic.twitter.com/RYLOgv12pj

- Hammer Of War (@ HammerOfWar5) 30 января 2021 г.

Алексей Моисеев

2С1 Гвосдика 122-мм самоходная гаубица

Страна производитель Советский Союз
Введен в эксплуатацию 1971
Экипаж 4 мужчины
Размеры и вес
Вес 15.7 т
Длина 7,26 м
Ширина 2,85 м
Высота 2,73 м
Вооружение
Основное орудие 122 мм
Длина ствола ?
Пулеметы -
Масса снаряда 14.08 - 21,76 кг
Максимальная дальность стрельбы 15.2 км
Максимальная скорострельность 4-5 об / мин
Диапазон высот От - 3 до +70 градусов
Дальность поворота 360 градусов
Боекомплект
Основное орудие 40 патронов
Пулеметы -
Мобильность
Двигатель ЯМЗ-238В дизель
Мощность двигателя 240 лс
Максимальная скорость по шоссе 60 км / ч
Диапазон 500 км
Маневренность
Градиент 60%
Боковой откос 30%
Вертикальная ступенька 0.6 м
Траншея 2,4 м
Брод Амфибия

Разработка 122-мм самоходная гаубица 2С1 Гвоздика ( гвоздика, ) началась в 1967 году. Первые прототипы были построены в 1969 году и были приняты на вооружение Советская Армия в 1971 году. Производство 2С1 Гвоздика началось в г. 1972. Впервые его увидели публично на параде Польской армии в 1974 году.Эта артиллерийская система была развернута в большом количестве. Это было экспортировался ряду союзников СССР. Также он видел бой во время многочисленных военных конфликтов. В настоящее время «Гвоздика» состоит на вооружении ряда стран.

2S1 На «Гвоздике» установлена ​​122-мм нарезная гаубица Д-32. Это доработанный вариант буксируемой гаубицы Д-30. Он оснащен система помощи при загрузке. Максимальная скорострельность - 4-5 выстрелов на минута. Гвоздика совместима со всеми боеприпасами калибра 122 мм. разработан для гаубицы Д-30.К ним относятся фрагментация, HE-FRAG, Тепловые, кассетные, дымовые и осветительные снаряды. Всего 40 переносятся, обычно 35 осколочно-фугасных и 5 кумулятивных. Максимальный диапазон огонь снарядом HE-FRAG - 15,2 км.

2S1 Gvosdika SPH имеет экипаж из четырех человек, включая командира, наводчика, заряжающего и Водитель.

Корпус и Башня представляет собой сварную стальную броневую конструкцию. Защита от огня стрелкового оружия и осколков артиллерийских снарядов. Автомобиль оснащен системой защиты от NBC.

2S1 Гвоздика создана на базе модифицированной МТ-ЛБ шасси многоцелевой бронетранспортера. Автомобиль питается от Дизельный двигатель ЯМЗ-238В, развивающий 240 лошадиных сил. Автомобиль амфибия, но боекомплект должен быть уменьшен до 30 снарядов чтобы переходить реки и озера на плаву. На воде Автомобиль движется за счет гусениц. Максимальная скорость на воде 4,5 км / ч. 2С1 Гвосдика СПХ может быть доставлен по воздуху Ан-12, Ил-76, С-130, или аналогичный военно-транспортный самолет.

Варианты

2С34 Хоста - это модернизированная версия 2С1 Гвосдика.

Самоходная гвоздика. Самоходная артиллерийская установка Гвоздика: фото и технические характеристики

Для самоходок, которые создавались в Советском Союзе в начале 70-х годов, закреплены цветочные названия: Гвоздика, Акация, Тюльпан, Гиацинт, Пион.Гвоздика начала поступать на вооружение самоходных артиллерийских дивизий танковых и мотострелковых полков в 1970 году.

В ОКБ-9 завода «Уралмаш» в соответствии с постановлением Совета Федерации начались работы по самоходной артиллерийской установке 2С1 «Гвоздика» второго поколения. Постановление Министров № 609-201 от 4 июля 1967 года. И уже в 1969 году его прототип прошел полигональные испытания. В 1971 году на вооружение была принята самоходка 2С1. Скорость проектирования и изготовления установки объясняется легко.В качестве шасси конструкторы использовали всем известный трактор МТ-ЛБ, на котором устанавливалась еще более известная гаубица Д-30. Д-30 в гусеничном исполнении подвергся незначительным конструктивным изменениям и присвоил ему название Д-32 (индекс 2А31)

2С1 поступил на вооружение артиллерийских дивизий мотострелковых полков (танковых) полков, оснащенных боевыми машинами пехоты. Целью «Гвоздики» является уничтожение и подавление живой силы пехоты и огнестрельного оружия, разрушение укреплений полевого типа, прохождение проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.

Боеприпасы обычные транспортабельные - 35 осколочно-фугасных снарядов и 5 кумулятивных снарядов. Боеприпасы раздельного заряжания - снаряд и снаряд с зарядом. Разработан широкий спектр снарядов - осветительный, агитационный, радиоэлектронный, химический, дымовой, со специальными поражающими элементами в форме стрелы, кумулятивный, осколочно-фугасный.
В 1967 году была предпринята попытка создания на базе Д-32 гаубиц «Гвоздика» с капсюльным заряжанием - Д - 16 и Д - 16м.Но в серию не пошло.
Стрельба кумулятивным вращающимся снарядом БП-1 осуществляется специальным зарядом Ж-8 массой 3,1 кг; начальная скорость 740 м / с; дальность табличная 2000 м. Бронепробиваемость в нормальном состоянии - 180 мм; под углом 60 ° - 150 мм, под углом 30 ° - 80 мм; бронепробиваемость не зависит от расстояния. При стрельбе осколочно-фугасным снарядом максимальная дальность составляет 15300 м. При использовании активно-реактивного снаряда этот показатель увеличивается до 21900 м.

Самоходка - плавающая, движение по воде осуществляется путем перемотки гусениц.
Компоновка 2С1 «Гвоздика» в основном такая же, как у 152-мм САУ 2С3 «Акация». В передней части корпуса расположена кабина водителя и моторный отсек, а в задней части - боевое отделение. В башне размещены еще три члена экипажа: наводчик, заряжающий и командир. Башня вращается с помощью электрического или ручного привода на 360 градусов. Гусеницы самоходки резинометаллические, опорные катки с индивидуальной торсионной подвеской. Первое и седьмое колеса, помимо торсионов, имеют еще и гидроамортизаторы.Корпус плотный. Перематывая гусеницы, самоходка плывет со скоростью 4,5 км / ч и способна преодолевать водные преграды шириной 300 м при высоте волны до 150 мм и скорости потока не более 0,6. РС. При этом на борту установки должно быть не более 30 выстрелов. «Гвоздика» может перевозиться самолетами Ан-12, Ил-76, Ан-124. Для уменьшения высоты самоходки опорные катки со второго по седьмой при транспортировке можно поднимать и фиксировать с помощью специальных приспособлений.Самоходка имеет противопульное бронирование, которое «удерживает» пулю 7,62-мм винтовки Б-32 с дистанции 300 м. Три топливных бака общей емкостью 550 литров последовательно соединены со стенками с обеих сторон корпуса. В двигателе 2С1 используется V-образный восьмицилиндровый четырехтактный дизельный двигатель ЯМЗ-238В Ярославского моторного завода. Коробка передач имеет 11 передних скоростей и две задние.

Боекомплект бортового вооружения расположен следующим образом: 16 снарядов в вертикальном положении по боковым стенкам корпуса и 24 по боковым и задней стенкам башни.Для облегчения заряжания гаубицы используется электромеханический механизм втягивания. При стрельбе снарядами, хранящимися на земле, они подаются в боевое отделение с помощью транспортного устройства через большую заднюю дверь. Наведение пушки осуществляется с помощью прицела ПГ-2 и оптического прицела прямой наводки ОП5-37. Ствол гаубицы имеет углы вертикальной наводки от -3 до +70 градусов. Максимальная дальность стрельбы - 15.200 м, минимальная - 4070 м. Скорострельность гаубицы не очень высокая.При стрельбе снарядами с «земли» - 4-5 выстрелов в минуту, 1 боекомплект в воздухе - 2.
2C1 «Гвоздика» в свое время поступил на вооружение всех армий стран Варшавского договора (кроме Румынии). После объединения Германии 374 2С1 получил бундесвер. «Гвоздика» сегодня стоит на вооружении армий СНГ, в том числе и в белорусской армии.

ТТХ 2С1 «Гвоздика»

Боевая масса, т 15700
Экипаж 4
Длина, мм 7260
Ширина, мм 2850
Высота, мм 2725
Дорожный просвет, мм 400
(базовое шасси МТ-ЛБ)
Броня, мм : пуленепробиваемый
лоб 15 мм
гильза 15 мм
Максимальная скорость, км / ч: 61.5
Максимальная скорость на плаву, км / ч: 4,5
Дальность плавания, км: 500
Высота стенки, м 0,7
Ширина канавы, м 3,0
Глубина брода, м плывет.

Силовая установка
Двигатель ЯМЗ-238
Мощность 300 л.с.
дизель, 8-цилиндровый, V-образный, жидкостного охлаждения

вооружение
122-мм гаубица Д-32
боезапас
выстрела - 40
скорострельность 4-5 выстр / мин
макс. дальность стрельбы 15 200 м
ср связи р / ст. Р-123М

Самоходная артиллерийская установка (САУ) - разновидность боевой машины, представляющая собой артиллерийское орудие, установленное на колесной или гусеничной самоходной платформе.Самоходные орудия используются для поддержки танков или пехоты в обороне или нападении.

«Звездным часом» самоходной артиллерии была Вторая мировая война. После его завершения на смену им пришли более производительные и универсальные (хотя и более дорогие) танки. Второе рождение самоходок приходится на 60-70-е годы прошлого века. Однако как по своей конструкции, так и по концепции использования машин того времени они уже во время войны кардинально отличались от самоходных орудий.

Во время войны САУ выполняли практически те же задачи, что и танки: уничтожали бронетехнику противника, шли вместе с пехотными частями в атаку, вели огонь прямой наводкой по укреплениям противника. Наиболее активно гитлеровцы использовали самоходки. В немецкой классификации САУ были специальные истребители танков и несколько типов штурмовых орудий. Применялись даже самоходные зенитные установки, созданные на базе танков. Однако дальнейшее развитие концепции базового боевого танка (ОБТ) привело к исчезновению истребителей танков и штурмовых орудий.

В середине 60-х годов в СССР началась разработка «цветочной» серии самоходных артиллерийских установок. Смертоносные машины были названы в честь красивых садовых растений. Одним из таких «цветов войны» стала 122-мм самоходка 2С1 «Гвоздика».

Эта боевая машина много лет находится на вооружении Советской Армии, активно идет на экспорт, сегодня САУ «Гвоздика» используются в вооруженных силах России, а также в нескольких десятках других армий мира. .Помимо СССР, САУ 2С1 «Гвоздика» имела лицензии в Польше и Болгарии.

В начале 80-х годов военное министерство США выпустило советский плакат большой семерки. Были показаны наиболее опасные виды вооружения советских сухопутных войск. Среди изображенных образцов была самоходка «Гвоздика».

За время эксплуатации данная артиллерийская установка претерпела несколько модернизаций, на основе которых было разработано множество специализированных боевых машин, некоторые из которых также пошли в серию.

САУ 2С1 «Гвоздика» участвовала в большом количестве конфликтов, в ходе которых показала свою высокую надежность и эффективность.
История создания

После окончания войны стало ясно, что старая концепция использования самоходной артиллерии в качестве штурмовых орудий и истребителей танков устарела. В то же время наметилась еще одна тенденция: самоходная артиллерия стала вытеснять буксируемую артиллерию. Самоходки были более скорострельными и маневренными, имели значительную дальность стрельбы, хорошую защиту, могли более успешно поддерживать собственные войска в обороне и вести артиллерийскую атаку.

Уже в пятидесятые годы во многих странах началась активная работа над новыми образцами этой военной техники. Долгое время в СССР выделялось больше ресурсов на разработку ракетного вооружения, часто это шло в ущерб авиации и ствольной артиллерии. Однако позже советские стратеги все же пришли к выводу, что крупномасштабная война маловероятна, так как она приведет к взаимному ядерному уничтожению, и начали подготовку к локальным конфликтам. Активно заниматься созданием новых образцов самоходных артиллерийских орудий начал после отставки генсека Хрущева.

В 1965 году прошли учения, наглядно продемонстрировавшие значительное отставание советской самоходной артиллерии от западных аналогов. В 1967 году Совет Министров СССР увидел свет о начале работ по созданию 122-мм самоходной артиллерийской установки, которая впоследствии получила название 2С1 «Гвоздика».

Изначально для новой самоходки существовало три варианта шасси: ее предлагалось создать на базе гусеничного конвейера БМП-1, МТЛБ, а также на базе шасси СУ-100П.Основным вооружением новой самоходки должна была стать 122-мм гаубица Д-30.

Вариант СУ-100П ликвидировали практически сразу, после модернизации решили использовать трактор МТЛБ как базу для новой самоходки. Изначально этот трактор имел недостаточную устойчивость и не устраивал конструкторов по допустимым нагрузкам на шасси. Поэтому пришлось удлинить базу МТЛБ и ввести по одному дополнительному опорному катку с каждой стороны.

2С1 «Гвоздика» должен был заменить 122-мм гаубицы Д-30 и М-30 в артиллерийских частях мотострелковых полков.В 1969 году к полевым испытаниям были готовы четыре образца.

Головным разработчиком установки назначен Харьковский тракторный завод (ХТЗ). Самоходная гаубица спроектирована в ОКБ-9.

Испытания показали высокий уровень загазованности боевого отделения САУ при стрельбе. Позже с этой проблемой справились. Также велись работы по созданию ружья с дробовиковым заряжанием, но они закончились безрезультатно. Этот вид заряжания не давал существенных преимуществ ни по дальности, ни по точности стрельбы.

В 1970 году на вооружение была принята САУ 2С1 «Гвоздика». В следующем году началось серийное производство артиллерийской установки, только в 1991 году оно было завершено. В 1972 году была разработана парашютная система для посадки «Гвоздик» с воздуха, но на вооружение авиадесантных САУ так и не была принята.

В 1971 году автомобиль начал производиться по лицензии в Польше. В 1979 году было запущено лицензионное производство в Болгарии. Болгарские САУ по своим техническим характеристикам уступают советским образцам.

Описание конструкции

Корпус самоходной артиллерийской установки имеет классическую для этих машин схему: в передней части машины расположены силовой отсек и отделение управления, а в средней и задней части - боевой. отсек. Корпус сварен из катаных броневых листов, обеспечивает защиту от пуль и осколков, полностью герметичен и позволяет самоходке преодолевать водные преграды плаванием. Доспех из гвоздики «держит» пулю 7.Калибр 62 мм с дальностью стрельбы триста метров. 122-мм пушка установлена ​​во вращающейся башне; В нем расположены кресла экипажа.

Небольшой вес самоходки позволяет транспортировать ее с помощью транспортных самолетов.

Силовой отсек артиллерийской установки расположен в носовой части машины справа, с левой стороны от нее - место механика-водителя, приборов и органов управления. Слева от башни расположено место заряжающего и прицела, за ним - место командира машины.Место командира установки оборудовано башней. Зарядное устройство расположено с правой стороны башни.

В башне самоходки 2С1 «Гвоздика» находится 122-мм орудие 2А31. По своим характеристикам и используемому боеприпасу полностью идентична 122-мм гаубице Д-30. Пушка состоит из патрубка, двухкамерного дульного тормоза, эжектора и затвора. Для отправки боеприпасов используется электромеханический трамбовщик. Углы вертикальной наводки орудия от -3 до + 70 °.Стрельба может вестись снарядами с земли, для их доставки используется большая кормовая дверь. При этом скорострельность САУ 2С1 «Гвоздика» составляет от четырех до пяти выстрелов в минуту, при выстреле «сбоку» снижается до двух выстрелов в минуту.

Дальность стрельбы самоходки от 4070 до 15200 метров.

Боекомплект САУ 2С1 «Гвоздика» составляет сорок патронов, часть снарядов расположена вдоль боковых стенок корпуса, а часть расположена вдоль задней и боковых стенок башни.Самоходки могут использовать широкий спектр боеприпасов: осколочно-фугасные, кумулятивные, химические, агитационные, дымовые, осветительные. Снаряды могут быть оснащены предохранителями различного типа. Специально для артиллерийской установки 2С1 «Гвоздика» был разработан боеприпас «Китолов».

В 1997 году специально для этой машины был разработан 122-мм снаряд активно-реактивного действия, позволяющий увеличить дальность стрельбы до 21,9 км.

Система управления огнем САУ

состоит из комбинированного прицельного устройства ТКН-3Б, которое может использоваться в любое время суток, а также двух перископических прицелов ТНПО-170А.Все они установлены в командирской башенке. У наводчика есть панорамный прицел 1ОП40 (используется для стрельбы с закрытых позиций) и прицел ОП5-37, который используется при стрельбе прямой наводкой. Сиденья водителя и погрузчика оборудованы приборами наблюдения.

На машине установлен V-образный дизельный двигатель ЯМЗ-238Н с восемью цилиндрами. Его предельная мощность - 300 л. с участием. Коробка передач механическая, имеет шесть передач переднего хода и одну передачу заднего хода. Топливные баки расположены в стенках по бокам автомобиля, их общий объем составляет 550 литров, этого достаточно для преодоления 500 км по трассе.

Шасси самоходной установки - доработанное шасси трактора МТЛБ. В него были введены два дополнительных опорных катка. Рулевые колеса находятся в задней части агрегата, а ведущие колеса - спереди. Ширина гусениц самоходки составляет 400 мм, при необходимости на машине могут быть установлены гусеницы шириной 600 мм, что значительно увеличивает проходимость САУ.

Самоходка «Гвоздика» способна преодолевать водные преграды.Движение в воде происходит за счет перемотки гусениц, максимальная скорость машины - 4,5 км / ч.
Самоходные модификации

С момента запуска САУ в серийное производство было создано несколько модификаций машины:

2С1М1 Российская модификация
с новой системой управления огнем 1Б168-1.
2С34 "Хосты"
Российская модификация, разработана в 2003 году. Имеет гаубицу 2А80-1 и 7,62-мм пулемет ПКТ на командирской башенке.В 2008 году принят на вооружение ВС РФ.
2C1T Goździk.
Польская модификация САУ с улучшенной системой управления огнем TOPAZ.
Рак-120.
Еще одна польская модификация, которая создавалась в 2008-2009 годах. 122-мм орудие было заменено на 120-мм миномет с автоматом заряжания. Боекомплект - 60 патронов.
Model 89
Румынская модификация, созданная в 80-х гг. Автомобиль использовал шасси BMI MLI-84.
Raad-1
Иранская 122-мм самоходная гаубица на шасси БМП Boragh.

Модернизация 2С1 «Гвоздика» началась и в Украине. В 2015 году на ХТЗ поставлено три самоходки. Планировалось установить шведский двигатель Volvo, новое электрооборудование, современные системы связи и навигации украинского производства.

Помимо модификаций, за прошедшие годы на базе САУ «Гвоздика» было создано несколько специальных машин: самоходный миномет 2С8 «Астра», самоходное противотанковое ружье 2С15 «Норов», 2она. Самоходка «Нона-СВ», гусеничный вариант «Град» и многоцелевой тягач 2С1-Н.

Созданием различных машин на базе САУ «Гвоздика» занимаются и другие страны:

БМП-23
Боевая машина пехоты, созданная в Болгарии. На нем установили орудие 23А 2А14 и ПТУР «Малютка».
LPG
автомат управления огнем артиллерии. Также может использоваться как скорая помощь.
ХТЗ-26Н
Украинский снегоболотоход на шасси самоходки «Гвоздика».
ТГМ-126-1
Украинский транспортный автомобиль на шасси 2С1.
Организационная структура

Самоходная гаубица поступила на вооружение артиллерийских дивизий танковых и мотострелковых полков. Дивизия состояла из трех батарей, каждая из которых имела по шесть самоходок. Всего в дивизию входило шестнадцать самоходок.

Боевое применение самоходки «Гвоздика»

Первым серьезным конфликтом, в котором участвовала «Гвоздика», стала война в Афганистане. Обычно батареи 2С1 следовали за штурмовыми частями и вели огонь прямой наводкой.Реже используется для стрельбы с закрытых позиций. В целом «Гвоздики» неплохо показали себя в сложных афганских условиях.

САУ «Гвоздика» участвовали практически во всех конфликтах, которые происходили на территории бывшего СССР после его распада.

«Гвоздики» использовались войсками непризнанной приднестровской республики против вооруженных сил Молдовы. Мы также использовали эти объекты во время гражданской войны в Таджикистане.

Российские федеральные войска использовали 2С1 в первой и второй чеченских кампаниях.Во время первой войны несколько САУ с боеприпасами были захвачены чеченскими сепаратистами.

«Гвоздики» использовались во время грузино-осетинского конфликта. Эти машины также активно используются на востоке Украины как правительственными войсками, так и сепаратистами.

Самоходка «Гвоздика» применялась во время югославских войн всеми участниками противостояния.

Еще в 80-е годы САУ «Гвоздики» поставлялись в Ирак и принимали участие в ирано-иракском конфликте.Затем иракская армия использовала их против сил коалиции в 1991 году. Следует отметить, что советская артиллерия (как реактивная, так и реактивная) не проявила себя в той войне.

В 2010-2011 годах во время гражданской войны в Ливии «Гвоздики» использовались правительственными войсками против повстанцев. В настоящее время эти машины активно используют практически все противоборствующие стороны сирийского конфликта. Они в больших количествах поставлялись сирийским правительственным войскам и часто попадали в руки повстанцев в качестве трофеев.Они используются как Фронтом Ан-Нусра, так и запрещенным в России ИГИЛ.

Есть информация, что САУ «Гвоздика» использовались хуситскими повстанцами во время боев в Йемене.

Постановлением Совета Министров № 609-201 от 4 июля 1967 года в ОКБ-9 завода «Уралмаш» начались работы по самоходной артиллерийской установке 2С1 «Гвоздика» второго поколения. И уже в 1969 году ее прототип. вошли в полигональные тесты. В 1971 году на вооружение была принята самоходка 2С1.Скорость проектирования и изготовления установки объясняется легко. В качестве шасси конструкторы использовали всем известный трактор МТ-ЛБ, на котором устанавливалась еще более известная гаубица Д-30. Д-30 в гусеничном варианте подвергся небольшим конструктивным изменениям и получил название Д-32 (индекс 2А31).

2С1 поступил на вооружение артиллерийских дивизий мотострелковых полков, оснащенных боевыми машинами пехоты. Целью «Гвоздики» является уничтожение и подавление живой силы пехоты и огнестрельного оружия, разрушение укреплений полевого типа, прохождение проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.Боекомплект обычный транспортабельный - 35 осколочно-фугасных снарядов и пять кумулятивных снарядов. Боеприпасы раздельного заряжания - снаряд и снаряд с зарядом. Разработан широкий спектр снарядов - осветительный, агитационный, радиоэлектронный, химический, дымовой, со специальными поражающими элементами стреловидной формы, кумулятивный, осколочно-фугасный. В 1967 году была предпринята попытка создания Д-16 и Д- 16М гаубицы с капсюльным заряжанием на базе Д-32 для Гвоздики. Но в серию не пошло.

Компоновка 2С1 «Гвоздика» в основном такая же, как у 152-мм САУ 2С3 «Акация». В передней части корпуса расположена кабина водителя и моторный отсек, а в задней части - боевое отделение. В башне размещены еще три члена экипажа: наводчик, заряжающий и командир. Башня вращается с помощью электрического или ручного привода на 360 градусов. Гусеницы самоходки резинометаллические, опорные катки с индивидуальной торсионной подвеской.Первое и седьмое колеса, помимо торсионов, имеют еще и гидроамортизаторы. Корпус плотный. Перематывая гусеницы, самоходка плывет со скоростью 4,5 км / ч и способна преодолевать водные преграды шириной 300 м при высоте волны до 150 мм и скорости потока не более 0,6. РС. При этом на борту установки должно быть не более 30 выстрелов. «Гвоздика» может перевозиться самолетами Ан-12, Ил-76, Ан-124.Для уменьшения высоты самоходки опорные катки со второго по седьмой при транспортировке можно поднимать и фиксировать с помощью специальных приспособлений. Самоходка имеет противопульное бронирование, которое «удерживает» пулю 7,62-мм винтовки Б-32 с дистанции 300 м. Три топливных бака общей емкостью 550 литров последовательно соединены со стенками с обеих сторон корпуса. В качестве двигателя на 2С1 использовался V-образный восьмицилиндровый четырехтактный дизельный двигатель ЯМЗ-238В Ярославского моторного завода.Коробка передач имеет 11 передних скоростей и две задние.

Боекомплект на борту расположен следующим образом: 16 снарядов в вертикальном положении по боковым стенкам корпуса и 24 по боковым и задней стенкам башни. Для облегчения заряжания гаубицы используется электромеханический механизм втягивания. При стрельбе снарядами, хранящимися на земле, они подаются в боевое отделение с помощью транспортного устройства через большую заднюю дверь. Наведение пушки осуществляется с помощью прицела ПГ-2 и оптического прицела прямой наводки ОП5-37.Ствол гаубицы имеет углы вертикальной наводки от -3 до +70 градусов. Максимальная дальность стрельбы - 15 200 м, минимальная - 4070 м. Скорострельность гаубицы не очень высокая. При стрельбе снарядами с «земли» - 4-5 выстрелов в минуту, боекомплект бортовых - 1-2.

Самый мощный в мире самоходный миномет 2С4 «Тюльпан» калибра 240 мм. Учения проходили ночью. Истребители, приведенные в боевую готовность, продвинулись с техникой в ​​обозначенный район и отразили атаку диверсионной группы условного противника.

«Тюльпан» - оружие средних лет, но сохранившее боевую мощь, что позволяет использовать этот миномет в тех случаях, когда артиллерийские установки более скромных калибров бессильны. Незаменим при разрушении сильных укреплений, легко справляется с бронетехникой. За счет большой мощности боевая часть способна выводить из строя крупные боевые соединения. Для особых случаев предусмотрен ядерный заряд 2 килотонны. Конечно, в Приморском крае такие снаряды со склада не снимали.

Тюльпан, принятый на вооружение в 1972 году, был разработан на Уральском заводе транспортного машиностроения в Екатеринбурге (тогда Свердловск). Уральским конструкторам, сумевшим создать ряд самоходных артиллерийских установок, удалось сделать то, к чему неоднократно подходили японцы и американцы. В 1943 году японские конструкторы установили на гусеничном шасси миномет калибра 273 мм, назвав это сооружение Тип 4 Ха-То. Калибр им показался маленьким, и его увеличили до 300 мм, сделав 4 прототипа.Мортира пролетел 3 километра, но после 10 выстрелов шасси развалилось.

В середине 40-х американцы начали производить самоходный миномет калибра 250 мм. Был сделан макет. Однако разработка остановилась, и ее финансирование было прекращено.

На Урале дело было доведено до победного конца. В результате у миномета оказалась отличная дальность стрельбы, достигающая 20 километров. И полный спектр боеприпасов: осколочно-фугасные, зажигательные, кассетные, ядерные. Максимальная масса ВВ приближается к 50 кг.Среди них - управляемая мина «Смельчак-М», имеющая лазерное наведение на цель. Экипаж - 5 человек.

Название «Тюльпан» невольно напоминает слоган председателя Мао : «Пусть расцветут сто цветов». В отечественной артиллерии, конечно, меньше цветов. Но из них вполне можно сделать впечатляющий букет. Поскольку конструкторы советских и российских САУ в названии своей продукции проявляют повышенный интерес к названиям цветов.

2С1 «Гвоздика» - 122-мм самоходная гаубица, разработанная на Харьковском тракторном заводе им.Орджоникидзе. С 1971 года находится на вооружении Советской, а ныне Российской армии. Самоходные орудия «Гвоздика» долгое время были основным артиллерийским оружием мотострелковых полков. Этих эффективных и неприхотливых в эксплуатации гаубиц было выпущено более 10 тысяч.

Несмотря на то, что производство «Гвоздик» было прекращено в 1991 году, на бессрочное хранение они не отправлялись. В 2003 году была запущена программа модернизации, в результате модификации 2С1М1 появилась автоматизированная система управления и наведения орудия.Дальность стрельбы обычными снарядами - 15 км, активно-реактивными - 22 км. В боекомплект также входят управляемые бронебойные снаряды «Китолов».

2С2 «Фиалка» - 122-мм самоходная авиадесантная гаубица. Разработан на Волгоградском тракторном заводе в конце 60-х годов. Однако проект был закрыт из-за невозможности выполнения требований технического задания. Но они были чрезвычайно жесткими: для посадки гаубицы с самолета Ан-12 ее вес не должен был превышать 10 тонн.С проблемами веса конструкторы справились. Но при этом конструкция шасси оказалась не слишком надежной: отдача 122-мм орудия была для него чрезмерной.

ОКР занималась этой проблемой, но в рамках другого, не «цветочного», в подмосковном Климовске, где находится ЦНИИточмаш. Была разработана самоходка 2С9 «Нона-С» калибра 120 мм, принятая на вооружение ВДВ в 1980 году. Гаубица, вес которой не превышает 8 тонн, отлично спускается с парашютом и не имеет проблем с надежностью всех своих систем. .

2С3 «Акация» - Дивизионная самоходная гаубица солидного калибра 152 мм. Разработан на Уральском заводе транспортного машиностроения. Эксплуатируется с 1971 года. Эта самоходка стала первой отечественной самоходной гаубицей столь крупного калибра. В последующие годы его неоднократно модернизировали. 2С3М2 - уже российская модель, выпускаемая с 2006 года. В ней применены современные системы управления огнем и повышенной защиты экипажа, а также новые боеприпасы. Дальность стрельбы осколочно-фугасными снарядами доведена до 19.2 км, активно-реактивный - до 25 км. Боекомплект увеличен до 46 патронов. На данный момент готовится следующая модификация Акации - 2С3М3.

2С5 «Гиацинт-С» - самоходная артиллерийская установка калибра 152 мм. Разработан на Уральском заводе транспортного машиностроения. Пистолет создан в СКБ-172 (Мотовилихинские заводы). Эксплуатируется с 1976 года.

Если калибр такой же, как у Акации, то он имеет существенные отличия, обусловленные различием между пушкой и гаубицей.Гаубица ведет огонь по навесной траектории, поражая прикрытые цели, пушка стреляет по наводящей, а значит, имеет значительно меньший угол возвышения ствола. Начальная скорость снаряда пушки выше из-за большей длины ствола и большего количества пороха, использованного при выстреле. Следовательно, дальность стрельбы у пушки больше. Но при этом пушка значительно тяжелее, так как у нее не только более длинный ствол по сравнению с гаубицей, но и стенки у нее толще, чтобы выдерживать большее давление пороховых газов.

Максимальная дальность стрельбы «Гиацинта-С» - 37 км. Среди его боеприпасов есть регулируемые снаряды «Краснополь». А также прекрасный полевой цветок « Chamomile », который на самом деле оказывается оболочкой с ядерным зарядом.

2С7 «Пион» - самоходная артиллерийская установка калибра 203 мм. Создан в Ленинграде на Путиловском заводе в середине 70-х годов. Он отличается повышенной огневой мощью и служит для подавления тыла, поражения особо важных ядерных средств и объектов в тактических глубинах на дальности до 47 километров.О солидности этого оружия свидетельствует вес в 45 тонн. Экипаж 7 человек. Длина нарезного ствола - 11 метров. Масса снарядов 110 килограмм. В боекомплект входят осколочно-фугасные, бетонобойные, кассетные, активно-реактивные снаряды. Есть ядерные - «Кастор», «Саженец», «Перфоратор». Было выпущено более 500 «Пионов» как базовой модификации, так и доработанной САУ 2С7М.

2С8 Астра - 120-мм самоходный экспериментальный батальонный миномет.Создан в конце 70-х годов в ЦНИИ «Буревестник» на шасси самоходной гаубицы «Гвоздика». Миномет с казенной частью оснащался устройством, автоматизирующим перезарядку орудия. В связи с этим «Астра» имела повышенную скорострельность. Орудие имело привычную для минометов дальность стрельбы - 7,1 км. Но реактивные мины могли пролететь 9 км.

Однако закрыли проект в связи с идеей создания самой универсальной самоходки 2С17-2 «Нона-СВ», представляющей собой пушку, гаубицу и миномет «в одном флаконе».Она не имела значительных преимуществ по дальности и точности, но обладала большей поражающей способностью за счет использования специальных снарядов с режущей кромкой по корпусу. Снаряд разлетелся на большее количество осколков, имевших большую скорость - 1850 м / с против 1300 м / с. Однако характеристики гаубицы и пушки (всего 12 км) были крайне неубедительными. Поэтому этот проект был закрыт.

Попробовал расцвести в отечественном ОПК и еще один цветок - танковая управляемая ракета «Лотос». В 60-е годы его разработало Тульское конструкторское бюро приборостроения (КБ-14). Наведение снаряда на цель производилось с помощью лазерного луча. Комплекс предполагалось установить на новый тяжелый танк, который разрабатывался на ЧТЗ. Однако создание танка было сведено к минимуму. Тем не менее комплекс Lotus в 1964 году прошел испытания на Гороховецком полигоне, что произвело на комиссию благоприятное впечатление. Но вскоре проект закрыли.

Самоходная артиллерийская установка (САУ) или, в просторечии, просто САУ появилась вместе с первыми танками.По современной классификации первые французские танки «Шнайдер» и «Сен-Шамони» не являются танками. Это обычные полевые орудия, установленные на самоходном шасси и защищенные тонкой броней. Отличие танка от САУ в том, что на танк установлена ​​собственная пушка, разработанная специально для этого танка. Кроме того, самоходки, как правило, не оснащаются дополнительным вооружением (пулеметами, минометами, зенитными установками и т. Д.).

Первые самоходки появились еще до Первой мировой войны, но полномасштабного распространения не получили.Настоящий расцвет самоходок пришелся на время Великой Отечественной войны. Но мы поговорим о САУ «Гвоздика», которая была принята на вооружение в 1970 году и до сих пор не снята с боевого дежурства.

История создания

Штурмовые и противотанковые САУ поступают на вооружение армии СССР в 1940-х годах. Нельзя сказать, что они внесли решающий вклад в победу (превосходство по-прежнему за танками), но они были очень эффективны в поддержке пехоты и наступающих танков.С началом холодной войны потенциальный противник имел совершенные артиллерийские системы калибра 105 мм, которые во многом превосходили советские САУ.

Но доктрина СССР была направлена ​​на использование ракет и САУ не получила развития. После того, как Хрущев подал в отставку с этого поста, среди трезвых умов возникло учение о том, что глобальная ядерная война невозможна. Слишком велика возможность уничтожить не только врага, но и самого себя. Но использование разрушительного оружия в тактических целях вполне вероятно.В этом смысле использование самоходок было одним из лучших способов доставить тактический ядерный заряд в нужное место.

На основании этого заявления, разработка новой самоходки, известной как САУ 2С1 «Гвоздика», была взята на вооружение, учитывая возможность использования таких зарядов.

Решением Коммунистической партии и постановлением Правительства Союза разработка 122-мм артиллерийской системы началась в 1967 году.

Это решение было принято на базе НИР ВНИИ-100.Именно эти исследования определили основные характеристики будущей самоходной гаубицы.

В НИИ были предложены три варианта шасси: БМП-1, трактор МТ-ЛБ и Объект-124. Мы выбрали трактор, на базе которого спроектирована САУ «Гвоздика». Харьковскому тракторному заводу поручено разработать новую систему.

1969 г. Начало испытаний четырех опытных образцов 122-мм «Гвоздики» и 152-мм 2С3. Выбор был сделан на «Гвоздика.В 1970 году правительство СССР после ежегодных испытаний и необходимых доработок принимает на вооружение самоходку «Гвоздика».

В воинские части начала поступать новая самоходка, и экипажи постепенно осваивают эту систему. Серийный выпуск был окончательно освоен в 1971 году. Выпускался в Польше (с 1971 года) и в Болгарии (с 1979 года). В 1991 году самоходки прекратили выпускать. С 1970 года было выпущено около десяти тысяч автомобилей.

Конструкция

Компоновка корпуса данной артиллерийской системы выполнялась по схеме башни.Все сварено из листового проката. Сам корпус абсолютно герметичный, а толщина броневых листов составляет 20 мм. Это довольно надежная защита от осколков и пуль, но не от снарядов. Моторный отсек расположен с правой стороны, здесь место механика-водителя.

Боевое отделение расположено посередине и в кормовой части. Башня расположена на корпусе, а в ней находится орудие. Башня справа заряжает и заряжающий. Слева наводчик и прицел для точного прицеливания.Место командира после наводчика. Командир имеет свою башню с люком для визуального контроля. Кумулятивные снаряды и заряды к ним расположены в нише самой башни. Остальные боеприпасы на корме.

САУ 2С1 имеет специальный люк, через который можно принимать снаряды прямо с земли.

Шасси. В основе доработанное шасси МТ-ЛБ. Его хорошо переработали, установив дополнительно пару опорных катков.Но количество обрезиненных катков увеличилось до семи пар. В задней части находятся ведущие колеса, в передних ведущие колеса. Гусеница собирается из звеньев (гусениц). Звенья довольно маленькие (350 * 111), соединены металлическими пальцами.

Обладая шириной колеи 350 мм и массой 15,7 тонны, машина уверенно себя чувствует на любом грунте. Подвеска артиллерийской системы "Гвоздика" на торсионах, индивидуальная. На седьмом и первом опорных катках установлены гидроамортизаторы.


Двигатель и трансмиссия. На машину устанавливали двигатель ЯМЗ-238Н мощностью 300 л.с. Работает на дизеле. Двигатель V-образный, 8-цилиндровый, четырехтактный, жидкостного охлаждения. Турбина газовая с турбонаддувом. Что касается трансмиссии, то она двухпоточная и механическая. Есть два механизма вращения, и они планетарно-фрикционные. Передних передач шесть, одна задняя.

Вооружение. 122-мм нарезная гаубица составляет основу огневой мощи установки.

Дульный тормоз, эжектор, казенная часть и патрубок соединены в ствол длиной более 4 метров.Внутри ствола 34 нареза. В этом пистолете используется вертикальный клиновой болт. Имеется полуавтоматический механизм перезарядки.

Для предотвращения выпадения снаряда при нахождении ствола на больших углах возвышения установлен специальный лоток с удерживающим устройством.

Противооткатное устройство имеет специальный гидравлический тормоз шпиндельного типа. Также есть пневморекуператор с заправкой воздухом или азотом. На тормоз отката установлен компенсатор.

Средства наблюдения и связи.ТКН-3Б, прицел, который находится на командном пункте. Прицел ОУ-3ГА2 устанавливается для ведения ночного наблюдения за местностью. ТНПО-170А, перископический прицел призменного типа и панорамный 1ОП40, оба расположены на месте наводчика. ОП5-37, для стрельбы из укрытия. МК-4 вращающегося типа расположен с правой стороны башни. У слесаря ​​есть прибор ТНПО-170А для наблюдения в дневное время и для ночного наблюдения за ТВН-2Б.


Вместо механика-водителя установлено стекло с броневой крышкой для непосредственного наблюдения за местностью.Радиостанция Р-123М, с помощью которой осуществляется внешняя связь. Работает на волнах УКВ, дальность действия до 28 км. Для связи между собой на самоходке установлен аппарат Р-124.

ТТХ «Гвоздики» и зарубежные аналоги

Тактико-технические характеристики Установки наиболее ценятся по сравнению с другими САУ аналогичного типа.

TTX САУ 2С1 «Гвоздика» М-108
(США)
Тип-86 (Япония) AMX-105V (Франция)
Год выпуска 1970 1962 1974 1960
Масса, т 15,7 21 16,5 17
Экипаж 4 5 6 5
Калибр мм 122 105 122 105
Боезапас, большая дальность стрельбы, км 40 86 40 37
Дальность стрельбы, км 15 11,5 15 15
Скорость км / ч 60 56 60 60

Как видно из тактико-технических характеристик «Гвоздика» ничем не уступала зарубежным аналогам.Как видно из таблицы в силах самообороны Японии, подобная машина появилась только через 4 года.

Модификации «Гвоздики» и автомобили на базе

На базе машины были созданы следующие варианты:

  • 2С15 «Норов», со 100-мм пушкой, предназначался для борьбы с танками, но когда в 1983 году был создан прототип , и потребность в самоходках этого типа отпала;
  • Самоходка 2С17 «Нона-СВ» со 120-мм орудием не дошла до серийного производства;
  • 2С8 Астра - самоходный миномет, его разработка велась в 1970-х годах, но все работы по этому миномету были закрыты в 1977 году, так как перешли на создание артиллерийской системы 2С17 Нона-СВ

Из модификаций данной системы наиболее известны следующие настройки:

  • САУ Raad-1, разработка, в Иране в данном варианте используется шасси БМП, калибр орудия 122 мм;
  • 2С34 «Хоста» создан в 2003 г. в России, на нем установлены гаубица 2А80-1 и пулемет ПКТ в командирской башенке, принятые на вооружение ВС РФ в 2008 г .;
  • 2С31 «Вена», 120-мм самоходная артиллерийская установка, ходовые испытания 2007 г., принята на вооружение ВС РФ;
  • Рак-120, польский вариант самоходки 2009 года, в котором вместо гаубицы используется 120-мм миномет;
  • Модель 89, это румынская версия «Гвоздики»;
  • 2C1T Goździk, польская модификация классической модели советских САУ, в ней используется система автоматического управления огнем.

В 2015 году Украина планировала усовершенствовать Carnation, установив на него двигатель Volvo, а также более совершенные системы управления и связи.

Боевое применение

Самоходка пережила несколько локальных конфликтов, первый из которых - Афганистан. В этой войне, как правило, самоходки применялись для подавления огня противника прямой наводкой, что значительно снижало потери в войсках. Наиболее успешные операции с использованием установки были проведены при взятии Шингара, Хаки-Цфата, а также в 1986 году при нападении на Кандагар.


В Чечне в обеих военных компаниях в ходе боевых действий активно использовалась «Гвоздика», успешно справлявшаяся со своими задачами.

Самоходки использовались в приднестровском конфликте, в Югославии, на юго-востоке Украины, с обеими противоборствующими сторонами. Во время ирано-иракской войны 2C1 и 2C3 использовались иракской армией.

Во время гражданской войны в Ливии 2010–2011 гг. Правительственные силы активно развернули отряд повстанцев.

Война в Сирии выявила использование этой установки почти всеми воюющими сторонами, как правительственными силами, так и различными террористическими группировками, включая ИГИЛ.Инсталляция используется хуситами в Йемене в борьбе с захватчиками, вторгшимися в страну.

При всей своей массе и габаритах самоходка способна плавать, однако разработчики гарантируют преодоление водной преграды шириной 300 м с волной не более 15 см, при этом машина достигает скорости. до 4,5 км / ч. Все это за счет герметичного кожуха и гусениц, которые в данной версии механизма выполняют роль лопастей.


В гаубице для стрельбы используются самые разные снаряды, помимо кумулятивных, осколочно-фугасных снарядов, также могут использоваться дымовые, химические и электронно-метательные снаряды со стреловидным поражающим элементом.И даже освещение и агитация.

Сравнительно небольшая масса позволяет перевозить САУ на самолетах Ил-74, Ан-12.

А также на десантных кораблях. «Гвоздика» состояла на вооружении всех армий стран, входивших в Варшавский договор. Во многих из них он до сих пор стоит на вооружении.


Для этой артиллерийской системы разработан специальный снаряд с лазерным наведением «Китолов-2», способный поражать цель с высокой точностью с помощью головки самонаведения.Снаряд высокоточный, только цель должна подсвечиваться лазерным лучом от самой артустановки или корректировщика огня.

Хорваты разработали «суперзаряд», благодаря которому снаряды «Гвоздики» пролетели 17,1 км.

В 1997 году для «Гвоздики» была разработана и испытана осколочно-фугасная активная ракета. Дальность стрельбы увеличилась почти до 22 км.

Видео

2С1 М-1974 122-мм самоходная гаубица

2С1 М-1974 122-мм самоходная гаубица



Технические характеристики
Альтернативные обозначения 122-мм 2С1 Гвоздика
Дата введения 1974
Распространение Не менее 12 стран
Описание
Экипаж 4 (секция из 6 человек с боеукладкой 2 дюйма)
Платформа (шасси) МТ-ЛБу
Боевая масса (т) 15.7
Длина шасси Общая (м) 7,26
Общая высота (м) 2,72
Общая ширина (м) 2,85
Автомобильные характеристики
Тип двигателя V-8, 300 л.с., Дизель
Запас хода (км) 500 км
Скорость (км / ч)
Макс Роуд 60
Макс внедорожник 30
Внедорожник INA
Макс плавать 4.5
Глубина преодолеваемого брода (м) Амфибия
Время установки (мин) 2
Время вытеснения (мин) 1
Радио Р-123М
Защита
Бронирование башни (мм) 20
Бронирование верха башни (мм) 10
Броня корпуса (мм) 15
Самозажимной отвал Нет
Система защиты NBC Да
Дымовое оборудование
ВООРУЖЕНИЕ
Основное вооружение
Калибр, Тип, Наименование 122-мм, canon, 2А31
Длина ствола (кал) 36
Скорострельность (об / мин)
Разрыв 5
Нормальный 4
Устойчивый 1-2
Пожар с земли INA
Тип погрузчика Полуавтоматический
Казенная часть Горизонтальный скользящий клин
Дульный тормоз Тип Двойная перегородка
Траверса ()
Левый 360
Правый 360
Итого 360
Высота () (- / +) -3 / + 70
ПОЖАРНАЯ СИСТЕМА
Непрямое пламя Панорамный телескоп PG-2 (PANTEL)
Прямой огонь OP 5-37
Коллиматор К-1
Дисплей пистолета Нет
Компьютер управления огнем Нет
ВАРИАНТЫ Нет
БОЕПРИПАСЫ ОСНОВНОГО ВООРУЖЕНИЯ
Калибр, тип, название
122-мм Frag-HE, OF-81
Дальность непрямого огня (м)
Минимальный диапазон 1000
Максимальный диапазон 15,300
Полная масса снаряда (кг) 21.76 (ОФ-56)
Начальная скорость пули 680 м / с
Тип взрывателя РГМ-2 ПД
122-мм, HEAT-FS
Дальность прямого огня (м)
Минимальный диапазон 0
Максимальный диапазон 1000
Бронепробиваемость (мм) 460 (при угле наклона 0 в любом диапазоне)
Полная масса снаряда (кг) 21.58
Начальная скорость пули 740 м / с
Тип взрывателя ГПВ-2 ПИБД
122-мм реактивный снаряд Frag-HE
Дальность непрямого огня (м)
Минимальный диапазон INA
Максимальный диапазон 21900
Полная масса снаряда (кг) 21.76 (3OF-56)
Начальная скорость пули INA
Тип взрывателя PD
Другие типы боеприпасов Зажигательные, химические, флешетные, Глушитель сменный полуактивный с лазерным наведением Китолов-2М Frag-HE

НОВОСТИ ПИСЬМО

Присоединяйтесь к GlobalSecurity.список рассылки org


Не продавайте мою личную информацию

Последнее изменение страницы: 11-07-2011 15:45:49 ЗУЛУ

Самоходная «Гвоздика»

2С1 поступили в артиллерийские подразделения мотострелковых полков, оснащенных боевыми машинами пехоты.Назначение «Гвоздики» - уничтожение и подавление живой силы и огневых средств пехоты, разрушение укреплений полевого типа, прохождение проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.
Обычный переносной боеприпас - 35 осколочно-фугасных и пять кумулятивных снарядов. Боекомплект раздельного заряжания - снаряд и гильза с зарядом. Разработан широкий спектр снарядов: осветительные, агитационные, радиоэлектронные, химические, дымовые, со специальными стрелковидными элементами поражения, кумулятивные, осколочно-фугасные...

В 1967 году была предпринята попытка создать на базе Д-32 для гаубицы «Гвоздика» с капрульным заряжанием - Д-16 и Д-16М. Но в серию не пошло. Компоновка 2С1 «Гвоздика» в основном такая же, как у 152-мм САУ 2С3 «Акация». В передней части корпуса находится кабина водителя и моторный отсек, а в задней части - боевое отделение. В башне размещены еще три члена экипажа: наводчик, заряжающий и командир. Башня поворачивается с помощью электрического или ручного привода на 360 градусов.

Гусеницы на САУ резинометаллические, имеют ширину 400 мм, но могут быть заменены на более широкие (670 мм) для повышения проходимости по снегу и болотам. Базовые катки - с индивидуальной торсионной подвеской. Первое и седьмое колеса, помимо торсионов, имеют еще и гидроамортизаторы. Корпус опломбирован. Ведущие колеса, расположенные в передней части корпуса, имеют съемные зубчатые венцы, что облегчает их замену при чрезмерном износе.Механизм натяжения гусеницы расположен внутри корпуса. Регулировка натяжения гусениц также осуществляется изнутри машины. Перематывая гусеницы, САУ плавает со скоростью 4,5 км / ч и способна преодолевать водные преграды шириной 300 м при высоте волны до 150 мм и скорости потока не более 0,6 м / с. Между ступицей и внешним кольцом резиновым бинтом каждого ролика приварены два диска, образующие внутреннюю воздушную камеру, увеличивающую плавучесть машины.При этом на борту установки должно быть не более 30 выстрелов. «Гвоздика» может транспортироваться по воздуху, то есть на самолетах Ан-12, Ил-76, Ан-124. Для уменьшения высоты САУ опорные ролики со второго по седьмой можно поднять и закрепить с помощью специальных приспособлений при транспортировке.

Корпус станка сварен из стальных листов, максимальная толщина которых достигает 20 мм. Такое бронирование обеспечивает защиту от огня стрелкового оружия.оружие и осколки снарядов и мин малого калибра. Самоходка «держит» 7,62-мм винтовочную пулю Б-32 с дистанции 300 м. В стенках с обеих сторон корпуса последовательно расположены три топливных бака общей емкостью 550 литров. Двигатель 2С1 - V-образный восьмицилиндровый четырехтактный дизельный двигатель ЯМЗ-238В Ярославского моторного завода. Коробка передач имеет 11 передних скоростей и две задние. Бортовой боекомплект расположен следующим образом: 16 снарядов в вертикальном положении по бортовым стенкам корпуса и 24 - по боковым и задней стенкам башни.Для облегчения заряжания гаубиц применен разрядный механизм электромеханического типа. При стрельбе снарядами, хранящимися на земле, они подаются в боевое отделение с помощью транспортного устройства через большую заднюю дверь.

Наведение орудия осуществляется с помощью прицела ПГ-2 и оптического прицела ОП5-37. Ствол гаубицы имеет углы вертикального наведения от -3 до +70 градусов. Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом Ф-8 массой 3,1 кг; начальная скорость 740 м / с; дальность табличная 2000 м.Бронепробиваемость по нормали - 180 мм; под углом 60 ° - 150 мм, под углом 30 ° - 80 мм; бронепробиваемость не зависит от расстояния. При стрельбе осколочно-фугасным снарядом максимальная дальность составляет 15300 м. При использовании активно-снаряда этот показатель увеличивается до 21900 м. Минимальная дальность стрельбы - 4 070 м. Скорострельность гаубицы не очень высокая. При стрельбе снарядами с земли - 4-5 выстрелов в минуту, бортовых боеприпасов - 1-2.

Ствол гаубицы состоит из моноблочной трубы, затвора, муфты, выбрасывающего устройства и двухкамерного дульного тормоза.Затвор вертикальный клиновой механического полуавтоматического (копировального) типа. Подъемный механизм секторный с ручным приводом. Тормозные цилиндры отдачи и накатника закреплены в казенной части и откатываются вместе со стволом. Уравновешивание ствола производится пневматическим уравновешивающим механизмом толкающего типа.

2С1 «Гвоздика» в свое время поступил на вооружение всех армий стран Варшавского договора (кроме Румынии). После объединения Германии 374 2С1 получил бундесвер. «Гвоздика» состоит на вооружении армий СНГ и сегодня, в том числе в белорусской армии.Недавно с целью усовершенствования установки для нее был разработан снаряд с лазерным наведением Китолов-2. Этот снаряд с большой долей вероятности может поражать неподвижные и движущиеся цели.

Продолжается серийное производство 122-мм самоходной гаубицы 2С1. Этот тип машины стоит на вооружении сухопутных войск Алжира, Анголы, Болгарии, Венгрии, Ирака, Йемена, Ливии, Польши, России, Сирии, Словакии, Чехии, Эфиопии и бывшей Югославии.

Режимы стрельбы:
- скорострельность при стрельбе прямой наводкой, выстр. / Мин.4-5
- скорострельность при стрельбе с закрытых позиций:
- при подаче выстрелов с земли без переупаковки зарядов, выстр. / Мин. 4-5,
- при стрельбе из боеприпаса и под разными углами возвышения, об / мин 1,5-2

Источник : Энциклопедия бронетехники: Боевые гусеничные машины
подполковник Николай Качук, Армейский журнал No. 3 2001

РОССИЯ; САНКТ-ПЕТЕРБУРГ - 8 ИЮЛЯ

РОССИЯ; САНКТ-ПЕТЕРБУРГ - 8 ИЮЛЯ - 122-мм самоходная гаубица.. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 53699358.

РОССИЯ; САНКТ-ПЕТЕРБУРГ - 8 ИЮЛЯ - 122-мм самоходная гаубица 2С1 «Гвоздика» (1970 г.). Масса, кг: установка-15700, снаряд-22 в военно-историческом музее 8 июля; 2015 г. в г.Санкт-Петербург

Только для редакционного использования: это изображение можно использовать только в редакционных целях. Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиат не получил дополнительных разрешений. 123RF.com не предоставляет никаких услуг по оформлению.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоновые изображения, рекламные щиты и цифровые экраны.

Используете этот элемент в публикации, превышающей 500 000 экземпляров
экземпляров?

Распечатать Электронный Всесторонний

5376 x 3936 пикселей | 45.5 см x 33,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5376 x 3936 пикселей | 45,5 см x 33,3 см | 300 точек на дюйм | JPG

Скачать

Купить одиночное изображение

6 кредит

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц по цене 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
