Тигр военный автомобиль технические характеристики: ГАЗ-2330 «Тигр» (Технические характеристики). ГАЗ-2330 «Тигр» — российский многоцелевой автомобиль повышенной проходимости.. Автомобильный Петербург

Содержание

цена, фото и технические характеристики

ГАЗ Тигр — это многоцелевой внедорожник, разработанный российским концерном ГАЗ и выпущенный на потребительский рынок в 2002 году. Автомобиль получился настолько удачным, что потом была выпущена его армейская вариация — ГАЗ-2975 Тигр с бронированным кузовом и многослойными стеклами, которые способны выдерживать прямое попадание пули. Интересно то, что изначально эти авто разрабатывались по заказу ОАЭ, а уже после выполнения заказа их выпустили и на российский потребительский рынок.

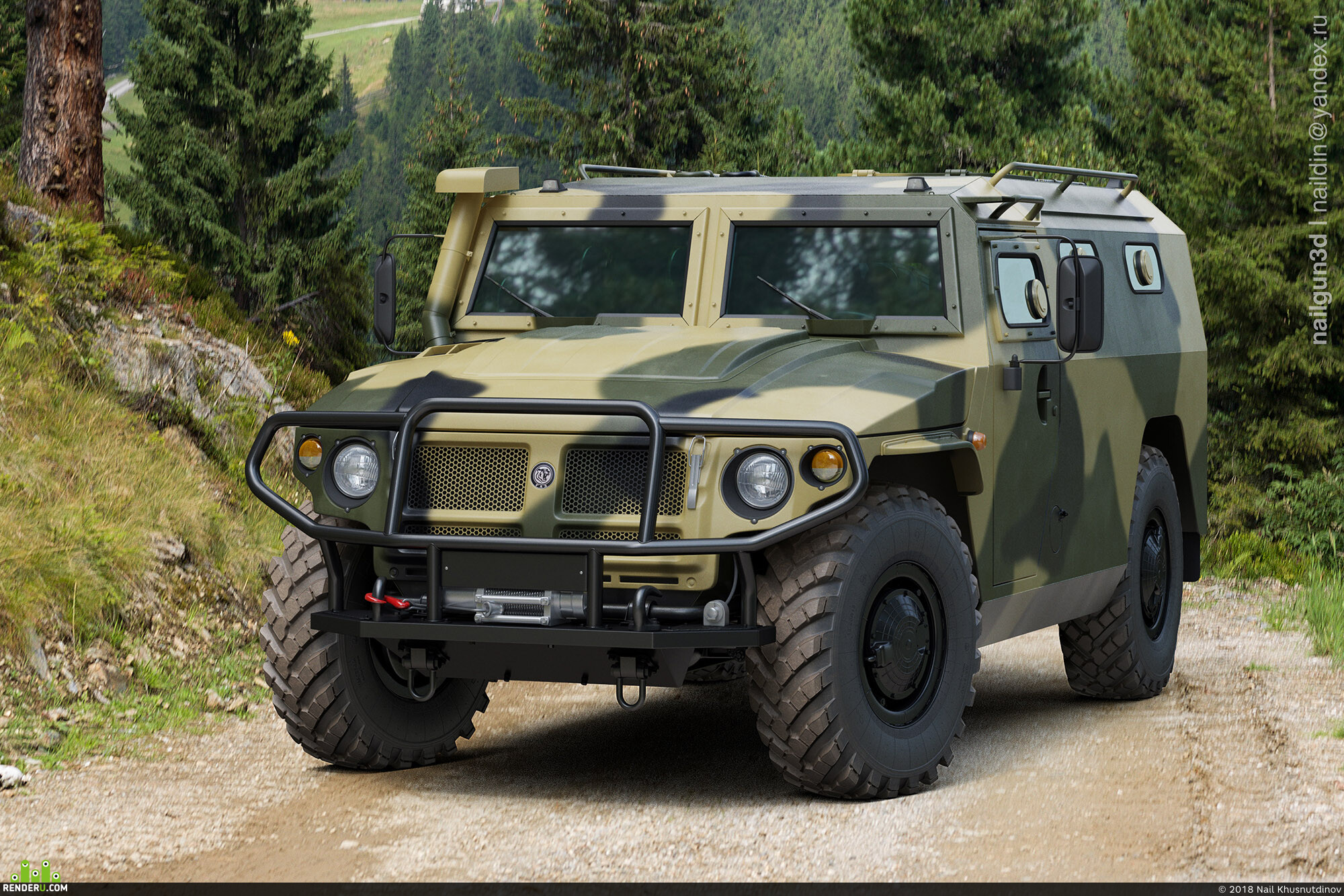

Так выглядит Газ 2330 Тигр

Впервые их представили в конце 2001 года в Абу-Даби на выставке, посвященной разработкам в армейском секторе. Вернуться к оглавлению

Технические характеристики ГАЗ Тигр

Однако вес такого агрегата составляет порядка 6 т. Чуть позже производитель выпустил модификацию автомобиля ГАЗ-233001 Тигр, которая обладала аналогичными техническими характеристиками, но уже имела небронированный кузов. За счет этого массу автомобиля удалось снизить практически до 3 т.
Разработкой двигателя для данного авто занималась компания Cummins.

Двигатель автомобиля газ 2330 Тигр

В классической версии авто использовался силовой агрегат Cummins B205, который выдавал мощность в 204 л.с. и был снабжен турбонаддувом. Этого было более чем достаточно для развития скорости в 120-140 км/ч с полной нагрузкой (те самые 6 т). Этот же агрегат позже перекочевал и в армейскую версию транспортного средства. На момент старта продаж гражданской вариации его оценивали в 120 000 долларов. И это была относительно небольшая стоимость, учитывая, что автомобиль был защищен по второму классу, то есть был вполне пригоден для ведения боевых действий. Естественно, что в гражданской версии он перетерпел многие изменения касательно звукоизоляции, установленного оборудования, но принцип работы оставался идентичным заданному изначально.

Вернуться к оглавлению

Возможности ГАЗ Тигр

Еще непосредственно на выставке было продемонстрировано, как Тигр гражданский с легкостью выполнял подъем по грунтовому покрытию под углом в 45°.

Вариант покраски газ 2330 Тигр

При этом его подвеска была полностью независимой, то есть каждое из колес имело возможность опускаться/подниматься независимо от параллельного. За счет этого автомобиль с легкостью преодолевал любые преграды на дороге в виде булыжников, ям, а полный привод позволял легко выбираться даже из глубоких грязевых луж.

В сентябре 2006 года был представлен опытный обновленный Тигр 2, в котором предустанавливался двигатель Steyr мощностью в 190 л.с. А комплектация ходовой части осталась без каких-либо изменений. В ней, как и в армейской версии Тигр 2, была предусмотрена централизованная система подкачки шин, регулировки давления. Цена осталась на прежнем уровне — от 120 000 долларов и выше, в зависимости от выбранной комплектации. В армейском ГАЗ Тигр технические характеристики были немного доработаны в сторону лучшей защищенности основных агрегатов.

Внешний вид армейского автомобиля Тигр

За счет этого повредить авто было практически невозможно, так как в плане защиты он лишь по немногим параметрам уступал американскому Хаммеру, который считается одним из лучших армейских автомобилей. Вот только на ГАЗ Тигр цена была практически в 3 раза ниже, что и являлось главным преимуществом.
В 2007 году был представлен ГАЗ-СП46 Тигр, который также является производной модификацией классического ГАЗ-2330. Его особенность — очень привлекательный внешний вид и особый статус защиты, который журналистам так и не раскрыли. Неудивительно, ведь данное транспортное средство использовалось для следующих случаев:

участия в парадах;
для перевозки первых лиц государства;
для защиты первых лиц в случае нападения и введения военного положения;
для иных особых целей, не указанных в основной документации.

Эта версия Тигра, конечно же, в продажу не поступала.

Всего несколько таких автомобилей числятся на данный момент на балансе Госдумы и администрации президента Российской Федерации. ОАЭ в их покупке было отказано. Технические характеристики данной вариации Тигра до нынешних пор не установлены.

Следует упомянуть и о ГАЗ-233034 Тигр, который является модификацией гражданского Тигра, но уже под нужды полиции. Обладает третьим классом баллистической защиты, имеет специальные заслонки в бронированных стеклах, через которые можно вести прицельную стрельбу.

Данный автомобиль имел люк, через который состав экипажа мог вести стрельбу из личного оружия непосредственно во время движения. В этой версии была предусмотрена возможность установить блок рации для обеспечения связи со штабом управления. Чуть позже в Тигр 2 появилась возможность установки дополнительного оборудования, использующегося в правоохранительных органах.

Вернуться к оглавлению

Предельно возможная нагрузка на кузов автомобиля

Кузов Тигр 2 и других модификаций внедорожника на базе Газ, за исключением СПМ-2, изготавливается из катанных, обработанных термическим методом бронелистов толщиной в 5 мм. Этого было более чем достаточно для предоставления стойкости против пули автомата Калашникова. Немаловажен тот факт, что сам кузов является съемным для осуществления быстрого ремонта и доступа ко всем агрегатам. Это особенно важно, так как изначально автомобиль был ориентирован именно на эксплуатацию в зоне боевых действий.

В вариации СПМ-2 толщина кузова была увеличена до 7 мм, если верить опубликованной технической документации. А чуть позже появились автомобили Nimr, которые выпускались компанией AIA. Прототипом как раз послужил отечественный Тигр 2. И в некоторых модификациях этого авто толщина кузова была увеличена до 9 мм.

Так выглядит Газ Тигр 2

Правда, в свободной продаже они так и не появились и использовались лишь для перевозки первых лиц в некоторых государствах (среди них — Китай, Сирия и др.). В свое время выпускали еще штабную вариацию Тигра — КШМ Р-145БМА Тигр. Это была модификация армейского варианта с увеличенной до пятого класса защитой. Вот это авто с легкостью выдерживало прямое попадание из более мощных орудий по типу РПГ.

Правда, гарантию того, что автомобиль после такого воздействия сможет снова поехать, никто не давал, однако защита личного состава обеспечивалась в полной мере. Вернуться к оглавлению

Возможности гражданского ГАЗ-2330

ГАЗ-2330 еще в заводской комплектации включал в себя гидроусилитель руля, благодаря чему управлять им было очень просто, пневматическое усиление тормозов (которые по факту были гидравлическими). Подвеска — торсионная, которая, согласно уверениям производителя, с легкостью справлялась с преодолением барьеров высотой в 1,2 м.

Гражданская модификация автомобиля газ 2330 Тигр

Его цена — от 80 000 долларов на данный момент. Кстати, выпускаются они и сегодня, но всего было произведено 1200 моделей (преимущественно — под заказ). Невзирая на весьма производительный двигатель, Тигр потреблял всего 25 л топлива на 100 км, что считается очень даже экономным режимом эксплуатации.

При этом мотор продолжал работать практически в любых условиях, будь это 30-градусный мороз или 50-градусная жара. За охлаждение отвечал вместительный радиатор с жидкостным охлаждением (Тосол-40 или Тосол-60, в зависимости от модификации).

Нужно упомянуть, что в традиционного Тигра ставили 205-силовой двигатель, тогда как в Тигра 2 — 195-сильный. Последний потреблял всего 22 л, однако выдавал практически идентичную мощность, позволяя разогнаться до 100 км/ч всего за 32 секунды.

Дизайн салона автомобиля Тигр

Максимально предельная скорость — 160 км/ч, однако достигнуть ее удавалось только при эталонных условиях. В «полевых» удавалось достичь всего 127 км/ч при минимальной нагрузке (только 2 члена экипажа, без дополнительной комплектации).

В 2010 году цена на гражданскую модификацию Тигр была снижена до 74 000 долларов. Однако на спрос это практически никоим образом не повлияло. Вероятнее всего, те, кто мог позволить себе приобрести данное транспортное средство, отдавали предпочтение более популярному во многих странах Хаммеру h3, который стал практически всенародным внедорожником с повышенной проходимостью.

Однако Тигр выпускается и по сей день. Связавшись с представителем компании, его без проблем можно заказать, в том числе выбрав модификацию двигателя, комплектацию дополнительным оборудованием.

Вернуться к оглавлению

Параметры колесной базы и дополнительное оборудование

Помимо бронированного кузова, Тигр может похвастаться уникальной колесной базой, разработанной непосредственно при участии лучших инженеров концерна ГАЗ. Ее технические характеристики следующие:

общая ширина — 330 см;
ширина — 230 см;

ширина задней и передней колеи — 184 см.

Допустимая грузоподъемность составляет 1500 кг, включая личный состав. По этой причине в полицейскую вариацию Тигра вмещается до 11 бойцов десанта, а также 2 члена экипажа (водитель, штурман), базовая радиостанция.
Следует заметить, что конструкция подвески частично позаимствована у БТР. Например, те же дифференциалы — самоблокирующиеся, кулачкового типа. Рычаги сдвоенные, за счет чего разбить подвеску даже при крайне агрессивной езде практически невозможно, даже при максимальной загруженности.

Габаритные размеры различных модификаций автомобиля ГАЗ 2330 Тигр

Естественно, что из дополнительного оборудования в армейской вариации автомобиля предусмотрена возможность устанавливать боевые орудия, спутниковую связь. А в гражданской по выбору покупателя производитель встраивал акустическую систему, кондиционер, климат-контроль, лебедку, антиблокировочную систему, дополнительный отопитель, электрические стеклоподъемники, независимый отопитель (работает, только когда температура окружающей среды опускается ниже 18°С).

Стоимость старшей вариации с полным пакетом оборудования — 120 000 долларов. В Тигр-2 комплектация сохранялась аналогичная, за исключением дополнительного отопителя. Грузоподъемность была снижена до 1200 кг, но не за счет ослабления ходовой части, а за счет менее производительного двигателя.

Процесс сборки ходовой ГАЗ 2330 Тигр

И кстати, эта вариация продавалась намного лучше, невзирая на аналогичную стоимость. На текущий момент представлен прототип Тигр 3, но пока что он находится в стадии активной доработки. В отличие от традиционного гражданского Тигра, в нем кардинально будет переработан салон. В любом случае вся серия автомобилей получилась весьма успешной и качественной, хоть и неудачной в коммерческом плане.

Тигр военный какой двигатель

На чтение 2 мин Обновлено 18 ноября, 2020

Автомобиль Тигр: особенности военной и гражданской версий

Брутальные американские военные автомобили HMMWV, более известные как «Хаммер», стали «законодателями моды» в классе легкой армейской колесной техники.

Несмотря на ряд своих недостатков, внедорожник все же имеет и сильные стороны, но его высокая цена отпугивала потенциальных клиентов. Поэтому, когда иорданская армия разместила в ОАЭ подряд на разработку нового бронеавтомобиля, заказ был делегирован на Арзамасский автозавод, имевший хорошие наработки по созданию бронетранспортеров.

Опытные образцы автомобиля Тигр, разработанные дочерним предприятием ГАЗ – ЗАО «ПКТ», были готовы в 2001 году, но заказчик в лице Bin Jabr Group Ltd из ОАЭ заявил, что у автомобиля слишком высокий расход топлива и цена. Контракт на производство «Тигров» для иорданской армии был расторгнут, а заказчик выкупил только техническую документацию и три опытных образца.

Вскоре арабская компания создала совместное предприятие и на основе технической документации от ЗАО «ПКТ» разработала модернизированный вариант «Тигра» с более мощным мотором, импортной трансмиссией и несколько измененной геометрией кузова. Он успешно выпускается под названием Nimr для стран Ближнего Востока в нескольких модификациях.

Конструкция

При создании бронеавтомобиля «Тигр» инженеры из ЗАО «ПКТ» взяли за основу вышеупомянутый HMMWV, но часть элементов разработана полностью с нуля, а другая взята из основ бронетранспортера БТР-80 и автомобиля повышенной проходимости ГАЗ-3937 «Водник».

Кузов и платформа

Газ Тигр имеет прочное рамное шасси лонжеронного типа, на котором устанавливается модульный кузов и большая часть агрегатов: двигатель, трансмиссия и раздатка и другие.

Компоновка классическая капотная – спереди находится моторное пространство, далее расположена кабина, а за ней десантный отсек, отделенный броневой переборкой.

Читайте также: Минибайк с двигателем от скутера своими руками

Читайте также: Чек моргает а потом горит и троит двигатель на приоре что это

Модификации автомобиля «Тигр»

Всего на Арзамасском заводе разработали больше десятка вариантов «Тигра» как в военных, так и в гражданской модификациях. Но на деле в серийное производство пошли лишь несколько из них и то мелкими партиями:

ГАЗ-233034 «Тигр» (СПМ-1). Версия для МВД с бронированием по 3 классу защиты. Предназначается для перевозки 7 человек десанта, не имеет креплений тяжелого оружия класса автоматического гранатомета или пулемета.
ГАЗ-233036 «Тигр» (СПМ-2). Улучшенный вариант для МВД с усиленной до 5 кл. бронезащитой.
АМН 233114 «Тигр-М» – армейская версия. Серьезная защита 5 класса с частичным бронированием капота, крепления в верхнем люке для установки оружия, увеличенный десантный отсек, модернизированная тормозная система, дизель ЯМЗ-534.
ГАЗ-233014 СТС «Тигр» – улучшенная версия «Тигр-М». Имеет облегченную конструкцию с бронезащитой 3 класса, количество десанта уменьшено до 4 человек, устанавливаются дизели Cummins, усовершенствованные кронштейны крепления пулемета и автоматического гранатомета. Снижение массы до 5.3 т. позволило существенно повысить проходимость.

Стоимость

Цена внедорожника Тигр в гражданской версии составляет от $90 000 и выше, в зависимости от комплектации и оборудования. Люксовые модификации с оригинальной отделкой салона и эксклюзивным оснащением стоят от $150 000.

Стоимость военного образца начинается с $60 000 и до $100 000.

На «Тигр» поставили новый российский двигатель

Сроки не позволяют проверить работу ярославских моторов до их попадания в войска.

Российская армия уже начала получать усовершенствованные бронеавтомобили «Тигр-М», которые снабжены дизельным двигателем ЯМЗ-534-10. Характеристики этого новейшего двигателя, которые раскрывает сам производитель мотора, ничем не хуже, а, возможно, и лучше зарубежного двигателя Сummins (именно такие моторы стояли на первых «Тиграх»). Все технические характеристики будут проверяться непосредственно в войсках, и займёт это несколько лет. А сейчас пока рано говорить о том, насколько удачным получился новый двигатель. Чтобы заявить о качестве нового мотора, нужно испытать его на деле. Безусловно, то, что подобное производство налажено в Ярославле, уже радует. Однако есть сомнения по срокам сборки моторов ЯМЗ-534-10.

Первые «Тигры» появились в 2007 году, но они не были приняты в армию, так как на них стоял двигатель иностранного производства Cummins 205. Это недопустимо по правилам российской армии. Тем не менее, ничего лучшего предложить не смогли, выпуска своих моторов не было.
Эта проблема не могла пройти незамеченной, и компания «Ярославские моторы» призвана была к решению столь значимой проблемы. Так произошло появление дизельного двигателя ЯМЗ-5347-10. Его характеристики, указанные производителем, не уступают американским.

Мощность российского двигателя больше американского Сummins на 10л.с. К основным преимуществам также отнесены величина крутящегося момента и экономия в расходе топлива. Эти характеристики гораздо лучше тех, что у американца. На протяжение трёх лет «Тигры» с новыми двигателями будут поступать в войска России. Такие новости были озвучены Сергеем Суворовым, который представляет одну из корпораций группы ГАЗ.

В данное время «Тигры», только с американскими моторами, испытывают спецназовцы. К ним поступление этих машин было в 2009 году. На деле они применяются в спецоперациях на территории Северного Кавказа. Одна из машин побывала в боевой операции, граната взорвалась в салоне машины. Но это не помешало ей уехать самостоятельно. Все восстановительные работы уже проведены, и машина возвращена в армию.

Из достоверных источников стало известно, что машины с ярославскими двигателями ещё не дошли до места. Но, что касается нынешней техники, то нареканий в её сторону нет. За время использования не было ни одной крупной поломки, так, только незначительные неисправности, которые и поломкой-то назвать язык не поворачивается. Конечно, военнослужащие надеются, что и машины с нашими моторами ни в чём уступать не будут.

На Арзамасском машиностроительном заводе «Тигров» оборудуют ещё моторами Сummins. Но как только производство ярославских моторов наберёт необходимые обороты, все машины получат по своему ЯМЗ-530-й серии.

Источник

Автомобили ГАЗ-2330 Тигр

Так выглядит Газ 2330 Тигр

Технические характеристики ГАЗ Тигр

Естественно, что ГАЗ-2330 Тигр имеет полный привод (база 4х4), возможность блокировать дифференциал (то есть переключаться в режим одноприводного авто), обладает повышенной проходимостью. Клиренс — 400 мм, чего более чем достаточно для передвижения в самых сложных условиях бездорожья. Однако вес такого агрегата составляет порядка 6 т. Чуть позже производитель выпустил модификацию автомобиля ГАЗ-233001 Тигр, которая обладала аналогичными техническими характеристиками, но уже имела небронированный кузов. За счет этого массу автомобиля удалось снизить практически до 3 т.
Разработкой двигателя для данного авто занималась компания Cummins.

Двигатель автомобиля газ 2330 Тигр

Возможности ГАЗ Тигр

Вариант покраски газ 2330 Тигр

Внешний вид армейского автомобиля Тигр

участия в парадах;
для перевозки первых лиц государства;
для защиты первых лиц в случае нападения и введения военного положения;
для иных особых целей, не указанных в основной документации.

Эта версия Тигра, конечно же, в продажу не поступала.

Всего несколько таких автомобилей числятся на данный момент на балансе Госдумы и администрации президента Российской Федерации.

ОАЭ в их покупке было отказано. Технические характеристики данной вариации Тигра до нынешних пор не установлены.

Следует упомянуть и о ГАЗ-233034 Тигр, который является модификацией гражданского Тигра, но уже под нужды полиции. Обладает третьим классом баллистической защиты, имеет специальные заслонки в бронированных стеклах, через которые можно вести прицельную стрельбу.

Источник

ГАЗ Тигр — цена, характеристики, фото

ГАЗ ТИГР — это имиджевый автомобиль, каковым стал Хаммер или нечто иное? Задайте сами себе вопрос — какой самый разрекламированный военный внедорожник? Большинство из вас вспомнят о Hummer – на самом деле, очень необычный автомобиль, который возможно больше напоминает грузовик, чем внедорожник легкового типа. Как раньше, так и сегодня, основным вездеходом Российской армии является УАЗ, который по некоторым параметрам превосходит, а по некоторым уступает американскому внедорожнику, но очевидно, что два этих автомобиля — это машины разных классов. Hummer – это значительно более тяжелая машина, вес в общем то не способствует хорошей проходимости, тяжелая машина может утонуть в грязи, но зато тяжелый джип всегда имеет более высокую грузоподъемность, что повышает универсальность транспортного средства.

GAZ Tiger изначально разрабатывался для Арабских Эмиратов, ходят слухи, что арабы выделили на разработку Российской машины 60 миллионов долларов. Также слухи говорят о том, что перед тем как вложить деньги в разработку Российского автомобиля, арабы провели неудачные для своей стороны переговоры с американцами, похоже стоимость американских Hummer арабов совсем не порадовала, и это привело к тому, что они или вправду решили пересадить своих военных на GAZ 2330 Tiger или же решили схитрить и получить возможность сказать американцам — «Теперь у нас есть отличная Русская машина — снижайте стоимость на свой Hummer, или мы будем вооружаться у Русских». Политика дело не простое, получилось так, что представленный в Абу Даби GAZ Tiger, в 2001 году полностью удовлетворил Арабов, но те подписали контракт с американцами. Напомним, что на сегодня в ОАЭ собственной автомобильной промышленности нет, как в общем и любой другой высокотехнологичной промышленности, но запасы нефти позволяют им жить в изобилии. Если бы в разработку ГАЗ 2330 Тигр были бы вложены деньги ГАЗ — это было бы провальным проектом, но при сложившихся обстоятельствах, ГАЗовцы разработали за чужие деньги первоклассную машину, которая готова к серийной сборке. Данный обзор на autobelyavcev.ru будет посвящен очень интересному российскому автомобилю — ГАЗ 2330 Тигр.

Немного о внешности.

Кто то может сказать, что Русский вездеход похож с Hummer – ом, возможно, но сказать о копировании американской машины было бы не справедливо, просто данный класс внедорожников предполагает некоторое сходство, которое можно сравнить со схожестью UAZ Hunter и Land Rover Defender. Русский внедорожник выпускается как пятидверный, или трехдверный универсал и как машина со съемным мягким верхом. По фото Gaz Tiger вы можете сформировать свое мнение о внешности русского внедорожника. Пятидверная модификация ГАЗ в снаряженном состоянии весит 4 600кг! И это еще не бронированный Тигр, бронированная версия которого весит на 700кг больше. Стоит сказать пару слов о бронезащите автомобиля GAZ, ведь Российская броня всегда была лучшего качества. Металлические листы толщиной в 5мм подвергаются специальной термической обработке с последующим «отпуском» — люди имевшие дело с металлургией знают, что «отпуск» — снятие внутренних напряжений, придает металлу еще большую прочность и при этом машина не становится тяжелее. Габариты ГАЗ 2330 Тигр: 4610мм — длина, 2200мм- ширина и 2 000мм- высота. Колесная база — 3000мм, обратите внимание, что по своей длине, колесная база Тигра сопоставима с КБ представительского седана, но по длине российский внедорожник сопоставим с Ford Focus в кузове седан — это говорит о коротких свесах, что очень положительно при езде по труднопроходимой местности. Угол въезда русского вездехода составляет — 45 градусов. Дорожный просвет ( клиренс) внедорожника ГАЗ Тигр — 400мм. Машина рассчитана на преодоление брода в 1.2м! И это без вывода забора воздуха над крышей! Внедорожник GAZ обут в шины размерностью: 335/80 R20.

Пару слов о салоне.

Уже в минималке GAZ Tiger оборудован гидравлическим усилителем руля, конечно, на таком тяжелом вездеходе, усилитель руля просто необходим. В качестве опций, для внедорожника GAZ предлагается: кондиционер, электроприводы стекол и дополнительная печка для второго ряда. Как и в большинстве настоящих внедорожников, из КПП автомобиля GAZ, торчит два рычага. Рычаг который ближе к водителю — это рычаг КПП. Блокировка межколесного дифференциала на GAZ Tiger осуществляется кнопкой.

Технические характеристики ГАЗ Тигр

Сердцем для русского вездехода служит американский турбодизельный движок Cummins B-180. Возможно, кто то посчитает, что мощность в 180л.с, при объеме рядной «шестерки» в 5. 9л — ничтожно мала, но обратите внимание на крутящий момент! Максимальное тяговое усилие в 650Н.М ( а это больше, чем у Nissan GT-R R35) доступно уже при 1 500 оборотах. Хоть максимальная скорость Gaz Tiger и не превышает 140км в час, с места, под любой уклон и не зависимо от загрузки, Тигр трогается очень легко.

Шестискоростная МКП Praga, как вы наверно догадались, имеет чешское происхождение. Но двухступенчатая раздатка, которая устанавливается на русский вездеход — отечественная. В качестве дополнительного оборудования, Gaz Tiger может быть укомплектован американским пятискоростным автоматом Daimler Chrysler.

Внедорожник GAZ оборудован двумя баками, емкость каждого их которых — 68 литров. Грузоподъемность не бронированного Тигра — 1.5т.

GAZ Tiger оборудован торсионной подвеской, которая более вынослива, чем пружинная ходовая часть. Ход колес около 30см. Автомобиль GAZ оборудован системой изменения давления в шинах, что также способно повысить проходимость.

Цена Газ Тигр

ГАЗ Тигр — это автомобиль с выдающимися возможностями и техническими характеристиками. Не смотря на все плюсы, купить ГАЗ Тигр захотят не многие. Цена ГАЗ Тигр в 60 000 долларов, довольно высока и сопоставима со стоимостью Mitsubishi Pajero, или же Ford Explorer, которые в сто раз удобней и практичней внедорожника GAZ.

GAZ Tiger – это конечно автомобиль не на каждый день, но даже в Москве, желающих купить такую машину среди гражданских водителей, значительно меньше, чем желающих приобрести не практичную, но быструю и красивую спортивную машину.

Бронированный автомобиль ВПК-2331 «Тигр-М» — ВПК.name


Ббоевая машина «Тигр-М», изготовленная для монтажа ПТРК «Корнет-Д»
Источник: Арзамасский машиностроитель

Бронированный автомобиль ВПК-2331 «Тигр-М»

Разработчик: ООО «Военно-промышленная компания» (Россия)

Изготовитель: Арзамасский машиностроительный завод (Россия)

Базовая модель: Многоцелевой автомобиль повышенной проходимости «Тигр»

ВПК-2331 «Тигр-М» — специальное транспортное средство (СТС), предназначен для перевозки личного состава и различных грузов, буксирования прицепных систем, а так же монтажа вооружения и военной техники.

В конструкцию СТС «Тигр-М» внесено много усовершенствований, направленных на повышение его эксплуатационных свойств, надежности, эргономичности, противопульной и противоминной защиты.

На машине установлен новый, более мощный отечественный многотопливный дизельный двигатель с турбонаддувом и промежуточным охлаждением воздуха. Существенно повышена проходимость машины по слабонесущим грунтам за счет использования новой конструкции мостов с принудительно блокируемыми шестеренчатыми коническими дифференциалами.

Значительно повышена эффективность тормозной системы автомобиля за счет применения новых тормозных механизмов, а также установки вспомогательного горного тормоза с пневматическим приводом, управляемым с места водителя.

Для защиты двигателя от пуль стрелкового оружия капот выполнен бронированным. Кроме того на «Тигре-М» установлены ригельные замки и улучшенная система уплотнения всех дверей, система кондиционирования воздуха, фильтровентиляционная установка ФВУ-100А-24, предпусковой подогреватель повышенной теплопроизводительности ПЖД-16 (16 кВт вместо 12 кВт) и увеличено количество посадочных мест с 6 до 9 человек.

В Тигр-М были устранены некоторые недостатки, выявленные в ходе эксплуатации и боевого использования предыдущих вариантов этой машины, а также были учтены дополнительные требования Вооруженных Сил РФ.

Модификации:

ВПК-233114 «Тигр-М» — конструкция мостов с принудительным блокированием дифференциалов + новые тормозные механизмы + вспомогательный горный тормоз с пневматическим приводом + система кондиционирования, фильтровентиляционная установка ФВУ-100А-24 + предпусковой подогреватель повышенной производительности ПЖД-16 (мощность — 16 кВт) + открывающийся бронированный люк в крыше + опускающиеся бронированные стекла + ригельные замки на дверях + улучшена система уплотнения дверей + бронированные корпуса по баллистический по 3 классу и противоминное по классу 2а STANAG 4569:
ВПК-233114 СПМ-2М «Тигр-М» — специальная полицейская машина (СПМ), вариант на шасси ВПК-233114 «Тигр-М»
ВПК-233136 СБМ «Тигр-М» — специальная бронированная машина (СБМ) для внутренних войск МВД России + два люка на крыше автомобиля + в окнах дверей и бортов бойницы + система кондиционирования + пусковой подогреватель АПЖ-20Д-24-Т с возможностью отопления обитаемого отделения + тормозная система с АБС WABCO + система пожаротушения подкапотного пространства «Допинг-2» + электролебедка ЭЛА-4000-24 «Эвакуатор»
«Тигр-М» 420 — двигатель мощностью 420 л. с.
ВПК-233116 (Корнет-Д/ЭМ) — вариант с установкой на шасси ВПК-2331 противотанкового ракетного комплекса Корнет-Д (КБП)

Тактико-технические характеристики ВПК-233114 СПМ-2М «Тигр-М»

Длина — 5650 мм
Ширина — 2300 мм
Высота по по ФВУ — фильтро-вентиляционному устройству — 2500 мм
База — 3300 мм
Колея — 1840 мм
Клиренс — 400 мм
Масса полная — 8200 кг
Масса снаряженного транспортного средства — 6600 кг
Грузоподъемность — 1400 кг
Масса прицепа — 2500 кг
Скорость максимальная по шоссе — 140 км/ч
Запас хода — 1000 км
Радиус поворота минимальный — 10 м
Глубина брода — 1,2 м
Подъем 30 град — 31 град
Стенка — 40 см
Ров — 50 см
Баллистическая защита — 5 класс по ГОСТ Р50963-96
Экипаж — 1 водитель + 8 пассажиров
Марка двигателя — ЯМЗ-53472-10
Мощность двигателя — 300 л.с.
Объем двигателя — 4430 куб. см
Дополнение — 4-х цилиндровый, 4-х тактный, с турбонаддувом и промежуточным охлаждением воздуха наддува, оснащен дополнительным противопульным бронированием, с задним шестеренчатым приводом агрегатов
Максимальный крутящий момент — 735 Нм (75 кг х м)
Частота вращения при максимальном крутящем моменте — 1400-1700 об/мин
Масса заправленного двигателя — 550 кг
Ресурс до капитального ремонта — 300 000 км

Бронеавтомобиль «Тигр» — технические характеристики и фото

Array ( [TAGS] => Техника, Танки [~TAGS] => Техника, Танки [ID] => 103621 [~ID] => 103621 [NAME] => Бронеавтомобиль "Тигр" - технические характеристики и фото [~NAME] => Бронеавтомобиль "Тигр" - технические характеристики и фото [IBLOCK_ID] => 1 [~IBLOCK_ID] => 1 [IBLOCK_SECTION_ID] => 104 [~IBLOCK_SECTION_ID] => 104 [DETAIL_TEXT] =>

Вряд ли можно ошибиться, назвав российский бронеавтомобиль «Тигр» самым большим, защищенным и высокопроходимым отечественным внедорожником. Это транспортное средство, выпускаемое на Арзамасском автозаводе, может быть оборудовано различными типами вооружения и способно преодолевать самые трудные дорожные препятствия. Параметры защиты экипажа и проходимости, которые имеет отечественная машина, настолько высоки, что даже знаменитый «Хаммер» не способен составить ей конкуренцию.

Историческая справка

С момента появления первых автомобилей у их разработчиков сразу стали возникать идеи оборудования экипажей системой защиты от осколков и пуль. Эти замыслы были воплощены в жизнь спустя короткое время — с началом Первой мировой войны, период которой можно считать звездным часом «железных монстров». Первые российские бронеавтомобили производились в 1904 г. французской фирмой «Шарон, Жиридо и Вуа». Уже в январе 1905 года эти машины заняли свое место в действующей армии. Кстати, автором такого транспортного средства являлся М. А. Накашидзе, служивший тогда подъесаулом в Сибирском казачьем полку. Бронеавтомобили того времени по мобильности были сравнимы с кавалерией и имели надежную защиту от пуль. Наличие собственного вооружения и недостатки тогдашних танков сделали из этого «чудо-оружия» реальное средство ведения боя.

Современные реалии

Прошло время, изменилась военная стратегия, облик современной армии, а разработка и производство такой техники, благодаря росту промышленных возможностей, перешли на совершенно новый уровень. Сегодняшние модели бронеавтомобилей являются защищенными транспортными средствами, повышающими мобильности воинских и специальных подразделений. Такие машины применяются в армии — для проведения разведки, рейдов по тылам противника, доставки солдат к месту боя и их огневой поддержки. Особый интерес к этой технике проявляют и полицейские спецподразделения, вынужденные работать в стесненных городских условиях.

Модели бронеавтомобилей зарубежного производства

Вновь и вновь возникающие военные конфликты с участием стран-членов НАТО заставляют эти государства уделять повышенное внимание безопасности своих солдат. Армия США в 2009 году заказала компании Oshkosh Truck производство 1000 новых бронемашин марки M-ATV. Это мощный, хорошо защищенный броневик массой 14,5 тонн и грузоподъемностью до 1900 кг. Машина оснащена турбодизелем мощностью 370 л/с, который позволяет ей двигаться со скоростью 105 км/ч. Наряду с этим заказом, министерство обороны США объявило тендер на разработку замены старому доброму HMMWV – «Хаммеру», который долгие годы стоит на вооружении во многих странах мира. Из других машин такого класса нужно отметить немецкие ATF Dingo, имеющие V-образное днище с противоминной защитой и LAPV Enok, обладающие отличными скоростными характеристиками. Из техники стран бывшего СССР наиболее известны украинские бронеавтомобили «Дозор-Б» и KrAZ MPV TC.

Отечественные разработки

Современные российские бронеавтомобили стали активно разрабатываться отечественными конструкторами с конца 90-х. На Горьковском автозаводе работы по созданию такой техники велись группой проектировщиков, которой руководил опытный инженер А. Г. Масягин. Учеными были тщательно изучены все достоинства и недоработки зарубежной техники. В результате проведенной работы, конструкторы КБ разработали абсолютно новую машину, которая отвечала всем современным стандартам. Это транспортное средство получило название бронеавтомобиль «Тигр» (СТС ГАЗ-2330). Осенью 2002-го первые опытные образцы такой техники поступили для эксплуатации в отряд столичного СОБРа. Спустя некоторое время, руководством МВД России было издано указание об оснащении всех своих спецподразделений машинами «Тигр» и размещен заказ на партию этих бронеавтомобилей.

Конструктивные особенности автомобиля

Руководство Арзамасского автозавода учло все пожелания сотрудников спецслужб, и в конце 2003 года бронеавтомобиль «Тигр» был запущен в производство. Бытует мнение, что при его создании использовались узлы и агрегаты ГАЗ-66. Это неверно, так как общего у них — только колесная формула. ГАЗ-2330 имеет жесткую раму, на которую монтируется независимая торсионная подвеска, снабженная гидравлическими амортизаторами. Кузов армейской (полицейской) модели – бронированный, трехдверный и рассчитан на транспортировку 6–9 военнослужащих, а также до 1,2 тонн груза. Силовая установка машины состоит из мощного дизельного двигателя, пятиступенчатой МКПП и механизма сцепления с гидроусилителем. Автомобиль оснащен двухступенчатой раздаточной коробкой, которая имеет электропневматический привод блокировки, и двумя мостами с дифференциалами высокого трения. Колеса «Тигра» снабжены специальными покрышками, предназначенными для преодоления труднопроходимой местности.

Конструкция ходовой части

Чтобы соответствовать современным требованиям, бронеавтомобиль «Тигр» должен с одинаково высокой скоростью передвигаться и по шоссейным, асфальтированным трассам, и в условиях бездорожья. Выполнение этой задачи обеспечивается конструктивными особенностями новых торсионов, прочной рычажной подвеской и энергоемкими амортизаторами. Наличие таких элементов позволяет машине сохранять устойчивость в процессе движения как по сухой, так и по мокрой дороге. Модифицированная подвеска, постоянный полный привод, высокий клиренс, блокировка межосевого и межколесного дифференциалов, а также грамотно спроектированная колесная база способствуют отличной проходимости автомобиля по сырым, болотистым грунтам. Ходовая часть «Тигра» обеспечивает комфортное передвижение экипажа со скоростью до 150 км/ч по шоссе и до 75 км/ч по бездорожью.

Силовая установка

Бронеавтомобиль «Тигр», технические характеристики которого прошли испытания на полигонах спецподразделений МВД, был оборудован турбированным двигателем Cammins B205 американского производства. Этот дизельный мотор, развивающий мощность до 210 л/с, обладает отличными динамическими качествами. В последнее время на машинах этой марки устанавливаются, преимущественно, российские дизельные двигатели с турбонаддувом марки ЯМЗ-534. Эти шестицилиндровые моторы компактнее импортных аналогов, но имеют большую (235 л/с) мощность и соответствуют экологическому стандарту «Евро-3».

Установка вооружения

Крыша армейской модели «Тигра» оборудована поворотной платформой, на которой монтируются турели для нескольких видов современного стрелкового вооружения — крупнокалиберных пулеметов «Корд» или «Печенег» и гранатометов АГС-17 или АГС-30. Размеры и конструкция люка автомобиля обеспечивают ведение огня, в разных направлениях, сразу двумя стрелками. Также существует несколько отдельных, бронированных орудийных модулей отечественного и иностранного производства, устанавливаемых на военную версию машины. Бронеавтомобиль «Тигр» оснащен специальными отсеками для размещения боекомплекта, а также креплениями дополнительного вооружения – ручных реактивных гранат и ПЗРК. На армейском варианте машины также установлены два мощных поисковых прожектора, которые управляются из салона.

Удобство в эксплуатации

Все разновидности «Тигра» имеют в своем арсенале дистанционную регулировку давления воздуха в шинах, систему автоматического пожаротушения и подогрев двигателя, который способствует его запуску при сверхнизких температурах. Машины оборудованы электроприводными лебедками. Руль и передние сиденья регулируются как по высоте, так и по горизонтали. На технике могут устанавливаться АКПП, кондиционер и антиблокировочная система. Недавно с конвейера Арзамасского автозавода сошел бронеавтомобиль «Тигр», модель которого была оснащена бортовой системой управления, имеющей функции информационного контроля за работой электрооборудования, а также навигации.

Модификации автомобиля

Существуют две основные версии специального автомобиля «Тигр». СПМ ГАЗ-233034 и ГАЗ-233036 являются специальными машинами полиции и используются как оперативно-служебный транспорт МВД России.

Он является специальным транспортным средством – машиной для армейских подразделений. В ее крыше расположен объемный люк с креплениями для вооружения. Цельнометаллический кузов имеет бронезащиту третьего класса прочности. Стекла машины надежно бронированы и могут открываться для ведения огня членами экипажа. Армейский «Тигр», помимо кресла водителя, вмещает в себя места командира машины и четырех десантников. Здесь отведены особые ниши под боекомплект, дополнительное вооружение, радиостанцию и систему блокировки взрывных радиоуправляемых устройств. Помимо основных версий, выпущены несколько модификаций спецавтомобилей для командования, машин с усиленной защитой против мин, транспорта с установленными ракетными комплексами и так далее.

Бронеавтомобиль «Тигр». Гражданский вариант

В 2009 году на автозаводе началось производство небронированного автомобиля «Тигр» — ГАЗ-233001. Машина собрана на базе спецавтомобилей, с применением всех технологий, которые предназначались для изготовления военной техники. Модель имеет цельнообъемный пятидверный кузов с большим грузовым отсеком и способна перевозить четырех человек, а также 1,5 тонны груза. Полный привод, увеличенный дорожный просвет, независимая подвеска и две электролебедки обеспечивают гражданскому «Тигру» отличную проходимость в условиях бездорожья. Автомобиль оснащен мощным, но экономичным дизельным мотором и двумя вместительными баками для топлива, дающими возможность проехать 800 км без дозаправки. Максимальная скорость, которую способен развивать гражданский вариант «Тигра» составляет 160 км/ч. Машина оборудована вместительным багажником, а также имеет лестницу на задней двери. В крыше установлен люк с электрическим приводом. В отделке интерьера салона использованы натуральные кожа и замша. Машина оборудована электрорегулировкой передних сидений, видеокамерой заднего обзора и электрическими стеклоподъемниками.

Основные тактико-технические характеристики автомобиля

Бронеавтомобили России

Также российские производители выпускают машины «Волк», «Медведь» и «Тайфун», которые используются, в основном, МЧС и спецслужбами. Бронеавтомобили «Рысь» и «Тигр» одно время очень серьезно боролись между собой за право быть принятыми на вооружение российской армией. Нешуточная интрига сохранялась довольно долго. В итоге именно бронеавтомобиль «Тигр», технические характеристики которого намного превзошли показатели своего конкурента, одержал заслуженную победу в этом состязании. Нужно отметить, что эти машины уже успели принять участие в полномасштабных боевых действиях. Появление «Тигров» в августе 2008 года в Южной Осетии помогло сберечь жизни многих наших военнослужащих, задействованных в операции по принуждению Грузии к миру. Все без исключения модели СТС ГАЗ-2330 отмечены только лучшими отзывами от представителей силовых структур и организаций, которые эксплуатируют эту технику.

Тигр военный автомобиль технические характеристики – ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике

Бронеавтомобиль «Тигр» — технические характеристики и фото

Историческая справка

Современные реалии

Модели бронеавтомобилей зарубежного производства

Отечественные разработки

Конструктивные особенности автомобиля

Конструкция ходовой части

Силовая установка

Установка вооружения

Удобство в эксплуатации

Модификации автомобиля

Кузовы этой техники имеют отличное бронирование и оснащены местами водителя, старшего группы, а также семи членов экипажа. Крыша СПМ оборудована двумя люками без кронштейнов для установки оружия. Бронеавтомобиль «Тигр», фото которого вы видите – СТС ГАЗ-233014. Он является специальным транспортным средством – машиной для армейских подразделений. В ее крыше расположен объемный люк с креплениями для вооружения. Цельнометаллический кузов имеет бронезащиту третьего класса прочности. Стекла машины надежно бронированы и могут открываться для ведения огня членами экипажа. Армейский «Тигр», помимо кресла водителя, вмещает в себя места командира машины и четырех десантников. Здесь отведены особые ниши под боекомплект, дополнительное вооружение, радиостанцию и систему блокировки взрывных радиоуправляемых устройств. Помимо основных версий, выпущены несколько модификаций спецавтомобилей для командования, машин с усиленной защитой против мин, транспорта с установленными ракетными комплексами и так далее.

Бронеавтомобиль «Тигр». Гражданский вариант

Основные тактико-технические характеристики автомобиля


Наименование	Спецавтомобили «Тигр»	Гражданский «Тигр»
Длина (мм)	5700	5160
Ширина (мм)	2300	2300
Высота (мм)	2300	2150
Масса (кг)	7600	6200
Грузоподъемность (кг)	1200	1500
Макс. скорость (км/ч)	140	160
Клиренс (мм)	400	400
Расход топлива (л)	35	20
Макс. мощность двигателя (л/с)	235	205

Бронеавтомобили России

Помимо бронетехники марки «Тигр» необходимо упомянуть еще несколько машин такого же класса. Наибольшую известность получил автомобиль «Рысь», лицензионный аналог итальянского IVECO LMV L65.Также российские производители выпускают машины «Волк», «Медведь» и «Тайфун», которые используются, в основном, МЧС и спецслужбами. Бронеавтомобили «Рысь» и «Тигр» одно время очень серьезно боролись между собой за право быть принятыми на вооружение российской армией. Нешуточная интрига сохранялась довольно долго. В итоге именно бронеавтомобиль «Тигр», технические характеристики которого намного превзошли показатели своего конкурента, одержал заслуженную победу в этом состязании. Нужно отметить, что эти машины уже успели принять участие в полномасштабных боевых действиях. Появление «Тигров» в августе 2008 года в Южной Осетии помогло сберечь жизни многих наших военнослужащих, задействованных в операции по принуждению Грузии к миру. Все без исключения модели СТС ГАЗ-2330 отмечены только лучшими отзывами от представителей силовых структур и организаций, которые эксплуатируют эту технику.

fb.ru

российский броневик, армейская и гражданская версия, технические характеристики, салон

В начале XXI века в Российской Федерации произошёл качественный скачок вперёд в деле создания и принятия в эксплуатацию новой боевой техники. В том числе и образцов ранее не имевших аналогов в войсках СССР, одним из таких образцов является бронеавтомобиль «Тигр».

Как ни странно это будет звучать, но, в отличие от других образцов вооружения, эта машина не имеет корней в Министерстве обороны, её разработка велась по заказу третьего лица, и лишь после разработки и опробования она была принята на вооружения РА и МВД РФ.

Содержание статьи

История возникновения

Необходимость использования в армии автомобилей проявилась еще во время Второй Мировой войны, её не зря называли «войной моторов», использовались не только транспортные возможности авто, но и мобильные характеристики легковых автомобилей.

Стоит отметить активное использование «Виллисов», «Доджей» и «Лендроверов» в войсках с целью проведения разведки, патрулирования и диверсионных операций. Известны, например, факты установки на автомобили артустановок, пулеметов с целью усиления вооружения и длительная и эффективная патрульная служба «розовых пантер» в Африке.

После мировой войны доктрина мобильных сил незначительно поменялась.

Для армейских подразделений требовались легкие и маневренные автомобили с повышенной проходимостью. Но в России к этой доктрине пришли только на границе веков, когда стало понятно, что прорыв танковых клиньев и использование дивизий и армейских соединений в мобильном конфликте себя не оправдывают.

Были разработаны и новые требования к армейскому автомобилю, в их число входили:

возможность обеспечения легкой броневой защиты экипажа и десанта;
установка вооружения, в том числе и ПТУР;
надежная база и двигатель;
повышенная проходимость;
возможность использования в различных климатических поясах.

Наиболее известным образцом подобного транспортного средства является бронеавтомобиль типа HMMWV, производства США, его гражданская версия «Хаммер» известна практически всем. Но, на момент принятия новой доктрины подобные «Хамви» автомобили в числе имевшихся в РА отсутствовали. Бронеавтомобиль Министерство обороны получило по довольно интересному варианту развития событий.

Король Иорданского Королевства Абдалла II принял решение организовать в стране собственное производство военной техники. Компанию назвали — King Abdullah II Design and Development Bureau, в переводе: конструкторское бюро короля Аблуллы II. Перед КБ стояла задача: спроектировать национальные образцы боевых транспортных средств, в том числе и легкого бронеавтомобиля типа «Хамви».

Разработку проекта поручили арабскому предприятию Bin Jabr Group Ltd, которое в свою очередь обратилось за помощью для создания многоцелевого транспортного средства к российской компании ГАЗ. Цена контракта составила $ 60 млн.

Согласно условиям контракта, российские конструкторы взяли обязательство построить три опытные машины с различным вариантом кузова.

Экспортный заказ изначально планировался как аналог HMMWV, и гражданская разновидность авто не обсуждалась. Основным требованием технического задания к бронеавтомобилю было следующее:

низкая стоимость производства;
возможность эксплуатации в условиях пустыни, а значит высокой температуры и большого количества пыли, чего не выдерживали американские «Хамви»;
высокая манёвренность и проходимость;
большой объем для транспортировки личного состава или специального оборудования;
возможность установки бронирования для защиты личного состава от стрелкового оружия или минных заграждений.

Прообразом для нового армейского внедорожника стал гражданский «Хаммер». К участию в создании броневика подключили некоторые КБ российских предприятий. Через небольшой период времени, условия контракта были исполнены, и заказчику продемонстрировали готовые модели. Прототип обозначили индексом ГАЗ -2975 «Тигр».

Созданный прототип соответствовал условиям заказа и был принят арабской стороной без нареканий. Три единицы новой техники были представлены на международной выставке вооружения IDEX-2001, проходившей в Абу-Даби(ОАЭ) с 18 по 22 марта 2001 года. Автомобиль носил название — Tiger HMTV (High Mobility Transportation Vehicle — высокомобильное транспортное средство).

Успех воодушевил партнёров на совместное производство, которое планировалось на предприятиях BJG и ГАЗ.

На Ближнем Востоке начали самостоятельно выпускать HMTV с 2005 года, и количество собранной техники составило 500 единиц. Автомобиль получил название «Nimr».

В тоже время у российских промышленников остались необходимые чертежи и разработки для развития проекта бронеавтомобиля такого класса, но уже приспособленного для российских условий. В процессе испытаний, проходивших на исходе 2002 года в Московском СОБРе, бронеавтомобилем «Тигр» всерьёз заинтересовалось руководство МВД.

На партию внедорожников был сделан первый заказ, который поручили Арзамасскому машиностроительному заводу. Завод занимается выпуском и ремонтом БТР и освоение лёгкого бронеавтомобиля было вполне практично поручить именно этому предприятию, имевшему значительны опыт в производстве бронекорпусов.

Конструкция

Технические характеристики автомобиля «Тигр» вполне на уровне зарубежных аналогов, отличает его только одно, он способен нести службу в условиях нашего, российского климата. Что автоматически означает его универсальность: пустыня, тундра, лесостепь – «Тигр» свободно акклиматизируется к любому климату и грязи.

Автомобиль имеет рамную конструкцию, кузов цельнометаллический, на каркасной основе.

Грузовой отсек отделен от отделения управления перегородкой, но для упрощения эксплуатации эту панель сделали съёмной. В грузовом салоне может располагаться различное радиотехническое оборудование, сиденья для десанта или боекомплект к установленному вооружению. Полторы тонны возимого веса это вполне оптимально для этого класса авто.

Стандартная комплектация состоит из следующих узлов и систем:

независимая подвеска колёс с рабочими элементами торсионов;
гидравлический усилитель руля;
система блокировки дифференциала главной передачи;
автоматическая регулировка давления в шинах.

Дополнительное оснащение:

система кондиционирования;
электрический привод открытия/закрытия стёкол;
антиблокировочная тормозная система ABS;
аудиосистема.

Силовая установка может иметь несколько вариантов, среди которых двигатель Cummins «В» с рабочим объёмом V-5.9 и ЯМЗ-534/V-4.5. Вырабатываемая мощность от 180 до 215 л/с.

Тактико-технические характеристики

В таблице приведены основные характеристики «Тигра» и его конкурента «Хамви»;

Модель	ГАЗ-2330	HMMWV-M1151A1
Колесная формула	4 Х 4	4 Х 4
Длина, мм	5750	4550
Ширина, мм	2210	2160
Высота, мм	2205	1850
Клиренс, мм	400	405
Межосевая колёсная база, мм	3300	3300
Колея, мм	1850	1650
Шина	335/80 R20	370х125 R16.5
Разрешённая масса ТС, кг	6000	5900
Грузоподъёмность, кг	1250	2400
Топливный бак, л	70 х 2	95
Предельная скорость, км/ч	140	129
Предельная дальность хода, км	1000	480
Допустимый угол подъёма	32 град.	60 град.
Допустимый угол спуска	30 град.	—
Крен	30 град.	—
Максимальная глубина брода, мм	1200	760
Радиус поворота, м	10	—

Как уже было написано выше, российский «Тигр» создавался в качестве ответа американскому HMMWV по заказу Ближневосточной компании.

Объединяет эти машины общий тип – это рамная платформа с возможность установки различных кузовов. Трансмиссия имеет разный тип: на американце автоматическая 4-х ступенчатая коробка, а на российском механическая КПП. (АКПП предусмотрена на гражданской версии).

Западная модель оснащена восьмицилиндровым V-образным двигателем Detroit Diesel объемом 6,5 литров, а россиянин дизельным ЯМЗ 4,4 литра.

Но разница в объёмах не дала преимущества американцу в мощности: 195 л/с против 215 л/с в пользу ярославца.

Вместимость экипажа в HMMWV – 4 человека, в Арзамасском броневике могут разместиться по посадочным местам 6 бойцов. Как видно, техника действительно очень схожа. В таблице приведены основные характеристики «Тигра» и его конкурента «Хамви»;

Модификации

Бронированный автомобиль имеет множество модификаций, которые разработаны для решения конкретных задач.

ГАЗ-2975, является прототипом ГАЗ-2330;
ГАЗ-2330, небронированный внедорожник с двух- и трёхдверным кузовом. Это базовая модель всего семейства армейской машины;
ГАЗ-233034 СПМ-1 — броневик для полиции с III классом защиты салона;
ГАЗ-233036 СПМ-2 – броневик, имеющий V класс бронезащиты, грузовой салон рассчитан на 7 бойцов ОМОН или СОБР в полном боевом снаряжении;
«Абаим-Абанат» СПМ-1. От базовой модели СПМ отличается только наличием подъемной штурмовой платформы, предназначена для антитеррористических групп СпН МВД и ФСБ.
СБРМ СПМ-1 – боевая машина разведки для Росгвардии, на основе СТС «Тигр», оснащена оборудованием для наблюдения и штатным пулемётом. Экипажа 4 человека;
Р-145БМА СПМ-2 – в салоне располагается блок радиосвязи и управления;
АПЕ МБ СПМ-2 — мобильный штаб для командования МВД или войск Росгвардии;
П-265 – передвижной узел связи, армейского типа;
Тигр — «проект 420» — оснащается американскими двигателями Cummins и узлами трансмиссии Chrysler, предназначенными в США для мощного пикапа Dodge Ram;
Тигр-6А – четырёхдверный командный броневик;
СБМ ВПК-233136 СПМ-2 – более развитая концепция внедорожника для Росгвардии. Крыша оснащена двумя люками. Может устанавливается универсальная турель спарка Корд-ПКБ-АГС. Окна, двери и борта оснащены бойницами;
МЗ-304 «Горец» — передвижной миномётный комплекс вооруженный 120-мм минометом типа 2Б11;
ГАЗ-3121 «Тигр-2», гражданская версия военного внедорожника. В настоящий момент его можно свободно приобрести. Однако, не всем по карману покупка авто в стиле Military. Внедорожник оснащён американским атмосферным двигателем Cummins B205 и трансмиссией Chrysler. Вес машины 3500 кг. Средний расход дизельного топлива от 15 литров.

Заключение

За 12 лет серийного производства военных и гражданских версий, от эксплуатантов поступают положительные отзывы.

«Тигр» — высокомобильное средство передвижения, благодаря конструкции которого, бойцы чувствуют себя в безопасности, а частные лица ощущают максимальную уверенность во внешнем виде, системе управления, узлах и агрегатах мощного внедорожника.

По отзывам бойцов специальных подразделений, принимавших участие в локальных боевых конфликтах, ТС проявило себя, как надёжная боевая единица.

Находясь на службе, бронированный автомобиль спасёт ещё не одну жизнь солдату и офицеру, а его грозный вид может заставить сложить оружие врагов и не испытывать судьбу на прочность.

Видео

warbook.club

Танки «Тигр 1» и «Тигр 2» — обзор немецкой боевой машины. Тигр военный автомобиль технические характеристики

Бронеавтомобиль «Тигр-6а» на выставке «Интерполитех-2011»

Российская «Военно-промышленная компания» показала на выставке «Интерполитех-2011», открывшейся в Москве 25 октября, бронеавтомобиль «Тигр-6а» с повышенным уровнем защиты, сообщает «Интерфакс». По словам пресс-секретаря ВПК Сергея Суворова, эта модель машины была создана в инициативном порядке, чтобы показать возможности компании по разработке автомобилей с уровнем защиты «если не большим, то, во всяком случае, не меньшим, чем на зарубежных образцах». «Тигр-6а» выполнен в четырехдверном кузове, который обеспечивает защиту класса «6а» по ГОСТ Р 50963-96 (круговая защита от выстрела из винтовки СВД с патроном 7-БЗ-3 калибра 7,62 миллиметра с бронебойно-зажигательной пулей Б-32).

Кроме того, на машину установлена улучшенная противоминная защита и специальные энергопоглощающие кресла, не имеющие крепления к полу. Бронеавтомобиль с колесной формулой 4×4 и массой 7,1 тонны способен развивать скорость до 125 километров в час, а запас его хода составляет около тысячи километров. Ранее стало известно, что бронеавтомобили «Тигр» будут поставляться в Вооруженные силы России в улучшенном варианте — «Тигр-М». Эта машина оснащена двигателем ЯМЗ 53-47-10 с турбонаддувом и промежуточным охлаждением воздуха. Мощность двигателя составляет 215 лошадиных сил. Машина также оснащена бронированным капотом, улучшенной тормозной системой, горным тормозом и кондиционером.

По материалам

Основные технические характеристики автомобиля «Тигр 6а»:

Модель	«Тигр 6 а»
Колесная формула	4×4
Уровень защиты по STANAG	3
Полная масса	7100 кг
Клиренс	400 мм
Двигатель	дизельный, четырехтактный, жидкостного охлаждения, с турбонаддувом Cummins B205 или ЯМЗ-5347-10
Максимальная мощность	151 (205) кВт (л.с.) или 158 – 173 (215 – 235) кВт (л.с)
Коробка передач	механическая 5-ст. или автоматическая 5-ст.
Подвеска передних и задних колёс	независимая торсионная на поперечных рычагах, со стабилизаторами поперечной устойчивости, с гидравлическими амортизаторами
Максимальная скорость	не менее 125 км/час
Запас хода	до 1000 км
Кондиционер	опция
Антиосколочная защита	есть
Фильтровентиляционная установка	опция

Бронированный автомобиль 233114 «Тигр-М»

На сайте Интерполитех сообщается, что машина была модернизирована для устранения недоработок, выявленных в ходе испытаний предыдущих версий, а также для расширения области применения «Тигров». «Тигр-М» получил более мощный многотопливный дизельный двигатель ЯМЗ 5347-10 с турбонаддувом и промежуточным охлаждением воздуха. Мощность силовой установки составляет 215 лошадиных сил; у предыдущих версий «Тигра» — 205 лошадиных сил. При этом сам двигатель получил дополнительное противопульное бронирование. Проходимость бронемашины по слабонесущим грунтам была увеличена за счет применения новой конструкции мостов с принудительно блокируемыми дифференциалами. В числе других улучшений «Тигра» — новые тормозные механизмы, вспомогательный горный тормоз с пневматическим приводом, бронированный капот, система кондиционирования воздуха и предпусковой подогреватель. Количество посадочных мест увеличено с шести до девяти.

Бронеавтомобили «Тигр» выпускаются с 2005 года. Они способны развивать скорость до 140 километров в час. Экипаж «Тигра» при выполнении задания может вести огонь из личного оружия из открывающегося люка в крыше или через открывающиеся бронированные стекла в дверях и по бортам. Бронеавтомобиль выпускается в нескольких вариантах: СПМ-1, СПМ-2, армейском и в модификации командно-штабной машины. В начале февраля 2010 года «Тигр» был передан Бразилии для испытаний в составе полиции Рио-де-Жанейро. Бронеавтомобиль будет использоваться для патрулирования пригородов, где зафиксирован наиболее высокий уровень преступности. По итогам испытаний может быть принято решение о масштабной закупке машин для бразильской полиции. «Рособоронэкспорт» рассчитывает открыть в Бразилии совместное предприятие по сборке «Тигров».

«Тигр-М» ВПК-233114

«Тигр-6А»

Для справки:

Тактико-технические характеристики автомобилей

	СПМ-2 «Тигр» ГАЗ-233036
Длина	5700 мм
Ширина	2400 мм
Высота	2400 мм
База	3300 мм
Колея
Клиренс	400 мм
Масса полная	7600 кг
Масса снаряженного транспортного средства	6400 кг
Масса груза	1200 кг
Скорость максимальная по шоссе	140 км/ч
Скорость максимальная по грунту	70 км/ч
Запас хода	500 — 1000 км
Глубина брода	1.2 м
Подъем	52 град.

	«Тигр» граждан.
Длина
Ширина	2400 мм
Высота	2400 мм
База	3300 мм
Колея
Клиренс	400 мм
Масса полная
Масса снаряженного транспортного средства	до 3500 кг
Масса груза
Скорость максимальная по шоссе
Скорость максимальная по грунту
Запас хода
Глубина брода	1.2 м
Подъем

	«Тигр-6А»
Длина	5650 мм
Ширина	2400 мм
Высота	2250 мм
База	3300 мм
Колея	1840 мм
Клиренс	400 мм
Масса полная	7800

xn--44-6kchdmw3bgiawoo4b.xn--p1ai

ГАЗ 2330 Тигр технические характеристики

Эксплуатационные характеристики ГАЗ 2330 Тигр

Максимальная скорость: 125-140 км/ч
Время разгона до 100 км/ч: 13.5 c
Расход топлива на 100км по городу: 13.5 л
Объем бензобака: 2х68 +2 л
Снаряженная масса автомобиля: 4600 кг
Допустимая полная масса: 6100 кг
Размер шин: 335/80 R20

Характеристики двигателя

Двигатель: Gummins B-180 20
Объем двигателя: 5900 см3
Мощность двигателя: 180 л.с.
Количество оборотов: 2500
Крутящий момент: 650/1500 н*м
Система питания: двигатель с разделенными камерами сгорания (вихрекамерный или предкамерный)
Турбонаддув: есть
Расположение цилиндров: Рядный
Количество цилиндров: 6

Тормозная система

Передние тормоза: Барабанные
Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: винт — шариковая гайка, гидроусилитель руля

Трансмиссия

Привод: Полный
Количество передач: механическая коробка — 6 передач

Подвеска

Задняя подвеска: независимая, торсионная
Передняя подвеска: независимая, торсионная

Кузов

Тип кузова: внедорожник 5 дверный
Количество дверей: 5
Количество мест: 5
Длина машины: 5160 мм
Ширина машины: 2200 мм
Высота машины: 2000 мм
Колесная база: 3100 мм
Колея передняя: 1840 мм
Колея задняя: 1840 мм
Дорожный просвет (клиренс): 400 мм

Производство

Год выпуска: с 2005

kuruh.ru

бронеавтомобиль «Тигр» » Военное обозрение

С середины прошлого десятилетия российская промышленность строит автомобили семейства «Тигр». В рамках единой линейки, основанной на общих идеях и агрегатах, строятся несколько типов автомобильной техники различного предназначения с отличающимися характеристиками. Такая техника поставляется вооруженным силам и министерству внутренних дел России, а также некоторым зарубежным заказчикам. В ходе недавней выставки «День инноваций Южного военного округа» Минобороны и МВД представили сразу два броневика «Тигр», используемые в их подразделениях.

Броневики семейства «Тигр» предназначены для выполнения различных задач, связанных с перевозкой людей или небольших грузов. Таким образом, эта техника может выполнять функции транспорта, а также осуществлять патрулирование заданных районов или сопровождать автоколонны. Машины семейства имеют схожую конструкцию и ряд унифицированных агрегатов, но отличаются некоторыми узлами, в первую очередь типами корпусов. Подобная модульная архитектура позволяет потенциальному заказчику выбрать машину, наиболее полно соответствующую его требованиям.

Для вооруженных сил России был создан бронеавтомобиль ГАЗ-233014 «Тигр». Главной особенностью этой машины является бронекорпус, свариваемый из листов толщиной 5 мм. С целью обеспечения высокой степени унификации разных машин семейства корпус выполняется в виде отдельного модуля, монтируемого на шасси. Использованная броня соответствует 3 классу защиты по отечественным стандартам. Таким образом, силовая установка и экипаж защищены от пуль автоматов калибра до 7,62 мм (без бронебойных сердечников).

Армейский «Тигр» оснащается дизельным двигателем Cummins B205 мощностью 205 л.с. Также возможно использование мотор ГАЗ-562 мощностью 110 л.с. Двигатель сопряжен с механической коробкой передач и трансмиссией, передающей крутящий момент на все четыре колеса. Двигатель обеспечивает максимальную скорость на шоссе порядка 125 км/ч. Полная масса машины – 7,2 т, из которых 1,2 т приходится на груз.

Броневик ГАЗ-233014 имеет шесть мест для перевозки экипажа и десанта. Два располагаются в передней части салона, остальные – в средней и задней. Четыре кресла устанавливаются у бортов. В армейской конфигурации бронеавтомобиль имеет две бортовые и одну распашную кормовую дверь. Также предусматривается люк в крыше, на котором имеются крепления для установки оружия. Обзор обеспечивается крупным лобовым стеклом и несколькими окнами в бортах и кормовых дверях.

Подразделения министерства внутренних дел закупают и используют вариант броневика под названием ГАЗ-233036 СПМ-2. Эта машина имеет примерно такое же предназначение, как армейский «Тигр», но с поправкой на специфику работы МВД. Кроме того, «Тигры» в армейском и полицейском исполнении отличаются некоторыми особенностями конструкции. В частности, МВД пожелало получить броневик с повышенным уровнем защиты.

Модификация СПМ-2 оснащается дизельным двигателем Cummins B205 или ЯМЗ-5347-10 мощностью до 205 л.с. За счет сохранения основных показателей веса полицейский броневик имеет примерно такие же характеристики подвижности, как и его армейский «собрат». Максимальная скорость на шоссе достигает 125 км/ч. Грузоподъемность – до 1,2 т.

Главным отличием «Тигров» для Минобороны и МВД является конструкция корпуса. В версии ГАЗ-233036 машина оснащается бронекорпусом, сваренным из листов толщиной 7 мм. Такой корпус соответствует 5 классу защиты и обеспечивает безопасность экипажа при обстреле из автоматов калибра 7,62 мм с использованием бронебойных боеприпасов или из винтовок того же калибра с небронебойными пулями.

Также СПМ-2 отличается от ГАЗ-233014 наличием двух люков в крыше, амбразурами в бронестеклах и более вместительным боевым отделением. Полицейский броневик может перевозить до восьми человек, включая водителя.

К настоящему времени были разработаны несколько модификаций бронеавтомобилей «Тигр», которые производятся серийно и поставляются заказчикам, как российским, так и зарубежным. Время от времени на различных выставках демонстрируются новые варианты использования броневиков. К примеру, не так давно был представлен вариант машины с противотанковым ракетным комплексом «Корнет». Несколько таких броневиков приняли участие в Параде Победы на Красной площади 9 мая этого года.

На недавней выставке в Ростове-на-Дону демонстрировались два броневика в более простых конфигурациях. Так, выставочный образец армейского ГАЗ-233014 получил пулемет «Печенег», установленный на креплениях люка, а полицейский ГАЗ-233036 вообще не был оснащен каким-либо собственным оружием. Другие особенности конструкции этих машин можно увидеть в нашем фотообзоре.

Броневик привлек внимание посетителей — места в кабине все время были заняты интересующимися
Характерные решетка радиатора и «кенгурятник»
В конструкции корпуса предусмотрена защита двигателя
Броневик удобен для посадки и высадки
Дверь водителя. Все механизмы убраны под декоративную панель
Шторка на окне командирской двери
Рабочее место водителя

Задняя часть машины с разных ракурсов
Шанцевый инструмент перевозится на правом борту
Выставочный «Тигр» вооружен пулеметом на специальной установке люка
Крышка люка состоит из двух частей
Характерная ступица колеса
Полицейский «Тигр» версии СПМ-2

topwar.ru

ГАЗ Тигр — цена, характеристики, фото | АвтоБелявцев

Немного о внешности.

Пару слов о салоне.

Технические характеристики ГАЗ Тигр

Сердцем для русского вездехода служит американский турбодизельный движок Cummins B-180. Возможно, кто то посчитает, что мощность в 180л.с, при объеме рядной «шестерки» в 5.9л — ничтожно мала, но обратите внимание на крутящий момент! Максимальное тяговое усилие в 650Н.М ( а это больше, чем у Nissan GT-R R35) доступно уже при 1 500 оборотах. Хоть максимальная скорость Gaz Tiger и не превышает 140км в час, с места, под любой уклон и не зависимо от загрузки, Тигр трогается очень легко.

Цена Газ Тигр

autobelyavcev.ru

фото, технические характеристики, история создания и модификации :: SYL.ru

Идея использовать в зоне вооруженных конфликтов специальные автомобили далеко не новая. Такое транспортное средство, кроме наличия надежной бронированной защиты и установленного вооружения, должно обладать прекрасной проходимостью. Яркими примерами армейских внедорожников стали джипы Hammer и Willys. Последний вариант широко использовался во Вторую мировую. В нынешнем веке созданием подобного автомобиля занимаются российские конструкторы. Одним из результатов таких работ стал бронеавтомобиль «Тигр». Присущие этому внедорожнику повышенная проходимость и высочайшая надежность объясняют его большую популярность у военных. Информация об истории создания, устройстве и технических характеристиках бронеавтомобиля «Тигр» содержится в статье.

Экскурс в историю

Как утверждают специалисты, звездный час бронетехники пришелся на годы Первой мировой. В производстве таких автомобилей применялась противопульная и противоосколочная система. 1904-й стал годом появления первых российских бронеавтомобилей, производством которых занималась французская компания «Шарон, Жиридо и Вуа». Спустя год выпускаемые данной фирмой транспортные единицы уже состояли на вооружении армии. По такому параметру, как мобильность, бронетехника не уступала кавалерии. В то же время надежная защита экипажа от пуль давала автомобилям весомое преимущество. Учитывая слабые стороны, которые были присущи танкам того времени, бронеавтомобили стали реальным и эффективным средством ведения боя.

О нынешних реалиях

С течением времени происходит изменение облика армии и военной стратегии. Теперь промышленные возможности пребывают на совершенно другом уровне и позволяют разрабатывать и производить новую улучшенную военную технику. Сегодня бронеавтомобили – это надежно защищенные транспортные средства, способные повысить мобильность как армейских, так и подразделений специального назначения. Разведка, рейды в тыл противника, доставка личного состава к месту боевых действий и огневая поддержка стали основными сферами применения бронемашин в армии. Ввиду того что стесненные городские условия не являются преградой для подобных автомобилей, они довольно популярны и среди бойцов полицейских спецподразделений.

О бронеавтомобилях в других странах

Государства, являющиеся членами НАТО, принимают участие в различных вновь и вновь возникающих военных конфликтах. В связи с этим обстоятельством при проектировании новых образцов армейской техники разработчикам приходится уделять много внимания уровню защиты солдат. В 2009 году военным командованием Соединенных Штатов был сделан заказ у фирмы Oshkosh Truck на 1 тыс. бронированных машин M-ATV. Данный 14,5-тонный броневик, грузоподъемность которого составляет 1900 кг, способен развивать скорость до 105 км/ч. Для этой транспортной единицы предусмотрен турбодизель с мощностью 370 лошадиных сил.

Кроме данного заказа, министерством обороны Соединенных Штатов был объявлен тендер на создание бронемашины отечественного производства, способной заменить уже устаревший «Хаммер». В Германии силовые структуры располагают броневиками ATF Dingo с V-образным днищем, эффективно обеспечивающим противоминную защиту, и LAPV Enok, для которых присущи отличные скоростные характеристики. Из стран бывшего Советского Союза среди армейской техники данного класса наибольшую известность получили транспортные средства «Дозор-Б» и KrAZ MPV TC украинского производства. Проектирование российского бронеавтомобиля «Тигр» было начато в конце 90-х. Работы велись с учетом всех достоинств и недоработок, присущих зарубежной технике. Бронеавтомобиль «Тигр» (фото армейской машины в статье) в технической документации значится как СТС ГАЗ-2330.

С чего все начиналось?

В 1999 году короля Иордании Абдуллу II начало беспокоить состояние, в котором пребывали отечественные вооруженные силы. Вскоре с целью осуществить их модернизацию по его инициативе была создана специальная компания Design and Development Bureau. Военные эксперты Иордании посчитали, что королевская армия нуждается в специальном внедорожнике, альтернативном варианте американского «Хаммера». Бронированные автомобили, выпускаемые в Соединенных Штатах, арабов не устраивали, поскольку стоили очень дорого и были очень затратны в обслуживании.

Создать новый бронеавтомобиль было поручено компании Bin Jabr Croup Ltd, которая вскоре передала заказ российским конструкторам из Горьковского машиностроительного завода. Задача российской стороны заключалась в проектировании трех опытных образцов бронеавтомобиля с различными вариантами кузова. Разрабатывалась техника исключительно для нужд армии, создание гражданской версии предусмотрено не было. Поскольку американские «Хаммеры» нередко ломались, новые бронеавтомобили должны были быть простыми в производстве и достаточно надежными для эксплуатации в тяжелых условиях пустыни.

Результат

В качестве основы для армейской бронемашины был взят американский «Хаммер». Также российские конструкторы воспользовались узлами и компонентами 80-й модели бронетранспортера и автомобиля «Водник».

Над новой боевой транспортной единицей трудились на нескольких российских заводах и КБ. Спустя два года заказчику были предоставлены бронированный и гражданский не бронированный варианты военной машины, под обозначением Газ-2975 «Тигр». В 2001 году в Абу-Даби состоялась оружейная выставка, на которой общественности был продемонстрирован бронеавтомобиль «Тигр». Несмотря на то что техника была одобрена заказчиком, правительство, по невыясненным причинам, покупать его отказалось. Однако в 2005 году в Иордании было налажено производство аналогичных бронеавтомобилей. Российские автостроители обзавелись уже готовым к реализации проектом и богатым опытом в изготовлении техники данного класса. Как утверждают специалисты, изначально в России не планировали осуществлять сборку этих бронемашин.

Однако технические характеристики бронеавтомобиля «Тигр» вызвали интерес в российских силовых ведомствах. В итоге у Горьковского машиностроительного завода появился новый заказчик. Имеющийся у конструкторов первоначальный проект бронемашины подлежал тщательной доработке с учетом предъявляемых со стороны российских силовиков требований. Работы длились в течение одного года. В 2002 г. в Москве состоялась автомобильная выставка, на которую были доставлены «Тигры» в количестве пять единиц. В России данная бронетехника уже значится как Газ-2330 «Тигр». Бронеавтомобили в количестве двух единиц непродолжительное время тестировались в московском СОБРе. Позже техникой заинтересовалось Министерство внутренних дел России. Арзамасский машиностроительный завод в 2002 году получил первый заказ на изготовление небольшой партии бронеавтомобилей «Тигр». Вскоре данное транспортное средство заинтересовало и другие силовые ведомства. Как утверждают специалисты, потребность в подобном автомобиле имелась уже давно: преимущественно для перевозок командиров среднего звена как в военное, так и в мирное время.

О конструктивных особенностях

Проектировочные работы по российскому бронеавтомобилю «Тигр» велись с учетом пожеланий сотрудников спецслужб. По одной из версий, разработчики Арзамасского машиностроительного завода воспользовались узлами и агрегатами ГАЗ-66. Однако данное суждение опровергается экспертами, поскольку обе машины имеют общую только колесную формулу. Бронеавтомобиль «Тигр» (фото транспортной единицы представлено в статье) с жесткой рамой с независимой торсионной подвеской, для которой предусмотрены гидравлические амортизаторы. Машина с бронированным трехдверным кузовом, в котором можно перевозить до девяти бойцов. Кроме того, кузов приспособлен для транспортировки различных грузов, общий вес которых не превышает 1,2 т.

О ходовой части

Стремясь обеспечить высокую скорость передвижения бронеавтомобиля по шоссейной, асфальтированной трассе и бездорожью, разработчики применили в конструкции машины новые торсионы, прочную рычажную подвеску и энергоемкие амортизаторы. Как утверждают специалисты, за счет этих элементов «Тигр» одинаково устойчив в любых условиях. Благодаря наличию модифицированной подвески, постоянного полного привода, высокого клиренса и грамотно спроектированной колесной базе, бронеавтомобиль успешно эксплуатируется в местности с сырыми и болотистыми грунтами. По шоссе техника передвигается со скоростью 150 км/ч, в условиях бездорожья – 75 км/ч.

О силовой установке

Изначально в российском бронеавтомобиле использовался турбированный двигатель Cammins B205, выпускаемый в Соединенных Штатах. Для этого дизельного мотора характерны высокие динамические качества. Мощность силового агрегата составляет 210 лошадиных сил. В последнее время американские дизельные двигатели заменили аналогичными российскими ЯМЗ-534, для которых предусмотрен турбонаддув. Эти 6-цилиндровые агрегаты вполне соответствуют экостандарту «Евро-3» и, несмотря на компактность, обладают большей мощностью, чем импортные аналоги. Российский мотор способен развить мощность до 235 л. с.

О вооружении

На крыше армейской модели бронеавтомобиля «Тигр» имеется специальная поворотная платформа, на которую монтируют современное стрелковое вооружение: крупнокалиберные пулеметы «Корд» или «Печенег», гранатометы АГС-17 или АГС-30. Как утверждают специалисты, вести огонь из данной бронетехники могут одновременно два стрелка и в любом направлении. Для военного варианта «Тигра» предусмотрены отдельные бронированные орудийные модули как российского, так и заграничного изготовления. Боекомплект к орудиям содержится в специальных отсеках, которыми оборудован бронеавтомобиль. Кроме того, в технике имеются специальные крепления, с помощью которых экипаж может использовать дополнительное вооружение: ручные реактивные гранаты и ПЗРК. Для удобной эксплуатации бронетехники в ночное время суток, армейский вариант «Тигра» оборудовали двумя мощными поисковыми прожекторами, управление которыми осуществляется из салона.

ТТХ

Бронеавтомобиль «Тигр» с колесной формулой 4х4.
Общая длина составляет 570 см, ширина и высота — по 220 см.
Техника обладает грузоподъемностью до 1,2 т.
Движется с максимальной скоростью 150 км/ч.
Военная версия «Тигра» с запасом хода до 1 тыс. км.
Весит бронетехника 7600 кг.
Клиренс – 40 см.
Расход топлива составляет 35 л.
Радиус поворота не превышает 10 м.
Преодолевает водные препятствия глубиной до 120 см, спуски под углом 36 градусов, подъемы – 32.

Модификации

Российской оружейной промышленностью выпускаются следующие варианты бронеавтомобиля «Тигр»:

ГАЗ-233034 – СПМ-1. Техника с третьим классом защиты.
ГАЗ- 233036 –СПМ-2. Для данного варианта предусмотрено наличие защиты 5-го класса.

Первые два варианта используются сотрудниками силовых структур. Кроме полиции и погранслужб, бронетехника с третьим и пятым уровнями защиты доказала свою эффективность при подавлении массовых беспорядков и разгона несанкционированных митингов.

ГАЗ-23014. Является армейской версией. Крыша машины оборудована вращающимся люком для монтажа орудий. Салон со специально отведенными местами для боевого комплекта.
КШМ Р-145БМА. Бронетехника предназначена для использования командным составом. Также автомобиль транспортирует представителей гражданской власти. Зона вооруженных конфликтов и районы стихийных бедствий – это основные сферы применения данной версии бронеавтомобиля. Как и СПМ-2, данная версия «Тигра» с пятым классом защиты.

ГАЗ-3121. Является опытным вариантом гражданского бронеавтомобиля «Тигр». Производится рабочими Арзамасского машиностроительного завода. Может комплектоваться шестицилиндровым двигателем Cummins B205, мощность которого составляет 25 л. с., или турбинированным дизельным агрегатом Steyr. В последнем варианте мощность несколько ниже – 190 лошадиных сил. Соответственно, бронетехника по шоссе движется с различной скоростью: 140 и 160 км/ч. Вес автомобиля составляет 3500 кг. На 100 км требуется до 15 л топлива. Цена машины – 120 тыс. американских долларов.
ГАЗ-СП46. Является специальным автомобилем, который эксплуатируют во время различных торжественных мероприятий. «Тигр» с открытым кузовом по типу кабриолет. В отличие от армейских бронеавтомобилей, для парадного варианта предусмотрена дорогая отделка салона. Кроме того, в нем имеется специальная ручка-поручень. ГАЗ-СП46 относится к классу элитных автомобилей.

ГАЗ-233114 «Тигр-М». Бронеавтомобиль официально не состоит на вооружении армии Российской Федерации. Серийный выпуск осуществляется Арзамасским машиностроительным заводом. Несколько транспортных единиц изготавливают для экспортирования в другие государства. «Тигры» данной модификации покупают Бразилия, Республика Конго, Гвинея и Уругвай. Бронеавтомобиль оборудован фильтрационной установкой, новым бронированным капотом и новым дизельным двигателем ЯМЗ 5347-10 с повышенной мощностью. Кроме того, в машине увеличили число мест до девяти. В поворотной платформе двухстворчатый люк заменили одним распашным квадратным. Баллистическая защита в «Тигр-М» 5-го класса. В салоне располагаются водитель и командир. 7 десантников – внутри машины. В бронеавтомобиле применена колесная формула 4х4. Показатель грузоподъемности увеличен и составляет 1,5 т. Весит армейская техника 7800 кг. По ровной поверхности движется со скоростью 125 км/ч. В автомобиле применена 5-ступенчатая автоматическая коробка передач. Также может использоваться и 6-ступенчатая механическая.
ГАЗ-233001. Представляет гражданскую версию бронеавтомобиля «Тигр». Производство налажено в 2009 году. Базой для создания данного варианта стали армейские спецавтомобили. Гражданская версия с объемным пятидверным кузовом. В машине имеется большой грузовой отсек, в котором могут транспортироваться четыре человека и различные грузы общей массой до 1,5 т. Автомобиль с полным приводом, увеличенным дорожным просветом, независимой подвеской и двумя электролебедками для удобной проходимости транспортного средства в условиях бездорожья. Для гражданской версии предусмотрен мощный, но экономичный дизельный мотор. Топливо содержится в двух вместительных баках, благодаря чему «Тигр» без дополнительных заправок может преодолевать дистанции не более 800 тыс. м. Гражданский вариант с увеличенной скоростью до 160 км/ч. В машине имеется вместительный багажник. На задней двери расположена лестница. Крышка оборудована люком, электрический привод к которому выведен внутрь кабины. Салон отделан с использованием натуральной кожи и замши. В гражданской версии используются видеокамеры заднего обзора и электрические стеклоподъемники. Кроме того, в автомобиле предусмотрена электрорегулировка передних сидений.

О военной технике от российского производителя «Звезда»

Бронеавтомобиль «Тигр» стал основой для создания различных сборных моделей. Литники, из которых собирается автомобиль, содержатся в красочной коробке. Ввиду того что с участием данной бронетехники обеспечивалась законность референдума и противодействие агрессивным актам со стороны украинских националистов и экстремистски настроенных татар, на коробке изображены стратегически важные объекты Крыма.

Например, в левой части расположен терминал аэропорта в городе Симферополе. Масштаб российского бронеавтомобиля «Тигр» «Звезда» 1 к 35. Для изготовления литников производитель использовал серый пластик, для имитации шин – черную плотную резину. Стеклянные элементы модели представлены прозрачными деталями. Зеркала заднего вида – зеркальной пленкой. Судя по многочисленным отзывам потребителей, данная продукция компании «Звезда» выглядит очень натуралистично. Также по достоинству оценена прочность всех пластиковых элементов.

В заключение

Оборонная промышленность России для нужд армии и других силовых ведомств выпускает различные бронированные транспортные средства. Сотрудники Министерства чрезвычайных ситуаций и спецслужб пользуются машинами «Тайфун», «Медведь» и «Волк». На базе IVECO LMV L65, производимого в Италии, российскими конструкторами был создан лицензионный вариант, который в России получил название «Рысь».

Как утверждают специалисты, долгое время между бронеавтомобилями «Рысь» и «Тигр» наблюдалась борьба за право быть принятыми в ВС России. В итоге за счет высоких технических характеристик военные отдали предпочтение «Тиграм». Южная Осетия стала местом, где эти бронеавтомобили прошли полномасштабное боевое крещение. Высокую эффективность техника доказала во время боевых столкновений в Грузии.

www.syl.ru

какая машина круче? — журнал За рулем

Сравниваем автомобили армий России и США — какой мощнее, экономичнее, проходимее и лучше защищен.

Наследнику Хамви, BRV-O JLTV разработки AM General, не суждено встать в строй. Интересно, что эта машина сильно похожа на наш Тигр.

Наследнику Хамви, BRV-O JLTV разработки AM General, не суждено встать в строй. Интересно, что эта машина сильно похожа на наш Тигр.

Не секрет, что Тигр, российский армейский бронеавтомобиль, появился на свет в качестве ответа на американский Хаммер. Вернее, на HMMWV, высокомобильное мультифункциональное колесное транспортное средство, созданное американской компанией AM General еще в конце 70-х.

Хамви быстро «раскрутили» телепередачами и публикациями в прессе о победоносной войне в Ираке.

История Хаммера

В начале 80-х Хамви приняли на вооружение. А широкую известность автомобиль получил во время войны в Персидском заливе. Быстро выяснилось, что Хамви плохо защищены и от пулевых выстрелов, и от взрывов мин и гранат — так что конструкторам пришлось разрабатывать дополнительную бронезащиту. Еще быстрее американцы наладили выпуск гражданской версии под маркой Hummer. Естественно, без брони, но с улучшенной отделкой. Позже эти машины стали именовать h2, так как появились h3 и h4, отдаленно напоминающие первый Хаммер стилистикой, хорошей проходимостью и внушительной ценой.

Гражданский вариант HMMWV, Hummer, рекламировали как непревзойденный внедорожник

История Тигра

В конце 90-х арабы из фирмы Bin Jabr Group Ltd (BJG) объявили тендер на 60 миллионов долларов США на создание автомобиля, подобного Хамви. Заказчиком был иорданский король Абдула II, не жаловавший ни американцев, ни их машины. Тендер выиграла ЗАО «Промышленные компьютерные технологии» (ПКТ), дочерняя фирма Горьковского автозавода. Три опытных образца разработали и представили заказчику в рекордный срок, показав на Международной выставке вооружения lDEX-2001 под названием Tiger HMTV.

Такую стремительность отчасти можно объяснить тем, что горьковчане (они же нижегородцы) использовали узлы давно освоенных бронетранспортеров и спецавтомобиля Водник.

Но и наш Тигр оказался не лыком шит. Такое бездорожье ему нипочем.

В июне 2005 года арабы начали производить аналогичные бронеавтомобили Nimr, с турбодизелем MTU 6R 106 мощностью 325 л.с. и трансмиссией Allison LCT 1000 — той же марки, кстати, что у Хамви. А к производству Тигров приступил Арзамасский машиностроительный завод. Сначала их оснащали дизельными двигателями Cummins B-180, В-205 и B-215. Позже стали ставить ярославский турбодизель ЯМЗ-5347-10. Коробка передач — механическая 5-ступенчатая. Именно такой силовой агрегат стоит сейчас на модернизированных Тиграх, впервые показанных миру на параде 9 Мая 2016 года.

Чей двигатель мощнее?

И Хамви, и Тигр — это в первую очередь платформы, на которых могут стоять разные кузова и различное вооружение. Вариантов множество. Так что сравним машины по основным техническим характеристикам. Начнем с того же силового агрегата. На Хамви установлен Detroit Diesel V8 объемом 6,5 литров. Он развивает 195 л.с. при 3400 об/мин и 581 Нм при 1700 об/мин. Комплектуется гидромеханической автоматической 4-ступенчатой коробкой передач. У Тигра АКП предусмотрена только в гражданских версиях. Спор же, что лучше для армейской техники — механика или автомат, бесконечен.

Дизель ЯМЗ-534, которым комплектуется Тигр.

Ярославский дизель меньше детройтского по объему, 4,4 литра, но чуть мощнее. Он развивает 158 кВт (215 л.с.) при 2600 об/мин. Максимальный крутящий момент меньше, 470 Нм, но приходится уже на 1000 об/мин. Хамви заметно легче, его масса 4672 кг. Масса бронированного Тигра — 6880 кг.

Чья машина быстрее?

И Хамви, и Тигр могут развивать до 140 км/ч и разгоняться до 100 км/ч за 17–20 секунд, так что тут паритет.

Чей двигатель экономичнее?

Детройтский дизель явно экономичнее — с ним Хамви требуется от 16 до 23 литров на 100 километров. Аппетит Тигра только разгорается на 25. Реальный же средний расход топлива — около 30 л на 100 км. В Тигре два бака емкостью по 70 литров. А у Хамви бак на 25 американских галлонов (94,63 л). Так что по запасу хода преимущества нет ни у нашей машины, ни у американской.

Чей салон вместительнее?

Кабина Хамви предельно проста. Четырех седоков разделяет высокий центральный тоннель, на который можно положить раненого бойца.

Кабина Хамви предельно проста. Четырех седоков разделяет высокий центральный тоннель, на который можно положить раненого бойца.

Стандартный экипаж Хамви — четыре бойца в салоне и пулеметчик в люке. Больше не помещается из-за огромного центрального тоннеля и скошенной задней части крыши. У Тигра крыша плоская и распашные двери сзади. Если в Тигре установлены индивидуальные сиденья (креслами не назовешь), его стандартный экипаж — 6 человек, а с местами вдоль бортов он может быть и 9-местным. И это серьезное преимущество.

Кабина Тигра уютнее американской, если можно так сказать о военной машине. Значительно больше пространства и посадочных мест.

Кабина Тигра уютнее американской, если можно так сказать о военной машине. Значительно больше пространства и посадочных мест.

Чья бронезащита лучше?

Главное то, что Тигр сразу создавался как броневик. Кузов сваривается из термообработанных стальных листов толщиной 5 или 7 мм, обеспечивающих уровень баллистической защиты по 3-му и 5-му классам соответственно. Специалисты говорят, что Тигр выдерживает взрыв 600 г тротила под днищем.

Бронезащиту для Хамви разрабатывали после того, как он был принят на вооружение, и первые броневики оказались беспомощными в пустынях, садясь по брюхо в песок.

Чья геометрическая проходимость лучше?

И Тигр, и Хамви построены на мощных рамах. Но российская конструкция внушительнее американской (на фото).

Важно, что многие элементы ходовой части Тигра взяты от БТР-80. Как, например, межколесные самоблокирующиеся дифференциалы, подвеска на сдвоенных поперечных рычагах, централизованная система подкачки колес. Есть раздаточная коробка с блокировкой центрального дифференциала. Ход подвески Тигра поражает воображение — 300 мм. Дорожный просвет — 400 мм. Угол въезда — 36°, съезда — 45°. Колесная база — 3300 мм. Габаритная длина — 5700, ширина — 2400. Такая же высота.

Армейский Тигр снизу. Очевиден колоссальный запас прочности ходовой.

При той же величине колесной базы, как у Тигра, Хамви чуть компактнее. Его длина — 4930 мм, ширина — 2310 мм, высота — 1990 мм. Дорожный просвет американца чуть больше — 17,2 дюйма (430 мм). Угол въезда заметно больше, почти 49°. Но угол съезда уже 37°. То есть на твердом покрытии Хаммер может застрять из-за заднего свеса. У Тигра этой проблемы нет.

Тигр длинее, выше и чуть шире Хаммера. 11. Хамви делали низким, чтобы он мог прятаться за «складками местности» и его легче было грузить в самолет для десантирования.

Тигр длинее, выше и чуть шире Хаммера. 11. Хамви делали низким, чтобы он мог прятаться за «складками местности» и его легче было грузить в самолет для десантирования.

Стандартный Тигр может преодолевать броды глубиной до 1,2 метра. Хамви — до 30 дюймов (76 см), а со шноркелем — до 1,5 метров. Здесь американец вроде бы круче, но что такое в реальности эта разница? Пошел побыстрее, поднял волну побольше — двигатель и захлебнулся. Кроме того, у нас есть стандартная русская смекалка. У американцев — вера в высшие силы и доллар. Кстати о нем.

Чья машина дешевле?

Стоимость армейского Тигра оценивается в 60–100 тыс. долларов, гражданской версии — 90–150 тысяч. А первые 55 тысяч Хамви были куплены у AM General за 1,2 миллиарда долларов США. То есть каждая машина стоила всего 22 тыс. долларов. Впрочем, стоимость гражданских версий, тем более с эксклюзивной отделкой, сопоставима с тигровской.

Колонна автомобилей Тигр-М на параде Победы на Красной площади в Москве.

Многие знаменитости в Америке купили себе Хаммеры, один из главных фанатов марки — Арнольд Шварценеггер. У него как минимум три машины этой марки. Два армейских Хамви, цвета хаки и песочный. В прошлом году появился еще один Хаммер, красный. Он построен для кинозвезды австрийской фирмой Kreisel Electric, и это электромобиль с парой моторов на каждой оси. Ведь «австрийский дуб» при всей своей брутальности известен еще и как защитник окружающей среды, борец за экологию. Это, впрочем, не мешает Арни держать в гараже помимо Хаммеров несколько бензиновых суперкаров.

Наши тоже не прочь приобрести Тигров — скажем, братья Михалковы, Никита и Андрей. О первом говорят, что у него несколько таких машин (для поездок на охоту), а второй избавился от внедорожника, решив, что он плохо подходит для мирной жизни. Среди владельцев Тигра числился Валерий Шанцев, бывший губернатор Нижегородской области, и Владимир Жириновский, бессменный лидер ЛДПР. Подаренный на 60-летие синий Тигр он спустя восемь лет владения отправил на войну в Луганск. Вскоре его начали показывать украинские СМИ с искореженным то ли от взрыва, то ли от переворота кузовом.

Жириновский получил Тигр в подарок в 2006 году.

А в 2014-м отправил его на убой в Луганск.

На смену Хамви первого поколения уже в 2018 году в вооруженные силы США начнут поступать автомобили Oshkosh L-ATV с дизель-электрической силовой установкой и ценой в 399 тыс. долларов. Чтобы заменить 280 тысяч Хамви до 2040 года, американцам придется потратить 30 миллиардов долларов.

И все-таки Хаммер стал, как сейчас говорят, культовой машиной. Тигру это явно не по плечу.

В тендере на оснащение американской армии новыми машинами участвовала и компания AM General, создавшая HMMWV. Их новая разработка называется BRV-O JLTV. И она подозрительно похожа на наш Тигр, только в песочной окраске.

В тендере на оснащение американской армии новыми машинами участвовала и компания AM General, создавшая HMMWV. Их новая разработка называется BRV-O JLTV. И она подозрительно похожа на наш Тигр, только в песочной окраске.

В тендере на замену устаревших Хамви участвовала и AM General. Они представили на конкурс разработку BRV-O JLTV, с большим внутренним пространством и усиленной защитой днища… Но американским военным понадобились машины уже другого класса, с новыми возможностями. У Oshkosh L-ATV намного больше полезная нагрузка и вместимость, кроме базовой защиты предусмотрена дополнительная, которую можно ставить в полевых условиях, как когда-то на Хамви. Подвеска адаптивная, и дорожный просвет достигает полуметра. Кроме того, машина может служить электрогенератором.

У нас тоже создают и испытывают новые броневики, но подробностей про них меньше. Гонка вооружений продолжается. Но хочется верить, что, если наши машины и столкнутся с американскими, то только в подобном заочном сравнении.

Фото: «За рулем» и фирмы-производители

ГАЗ-2330 Легкий бронеавтомобиль «Тигр»

ГАЗ-2330 «Тигр» — многоцелевой вездеходный легкий бронетранспортер 4х4 производства Военно-промышленной компании (БМК), входящей в Группу ГАЗ. В основном машина эксплуатируется Минобороны и МВД России.

Машины используются группами быстрого реагирования и спецподразделениями для проведения эскортных миссий, патрулирования и контртеррористических операций.

Первые опытные образцы Тигра были представлены в 2002 году, а производство началось в 2004 году. Первоначальные заказы были получены от Министерства обороны России и Министерства внутренних дел. Автомобиль предлагается в первую очередь для заказчиков полиции и оборонных ведомств в России.

Китай получил 100 автомобилей SPM-2E Tiger в 2008 году. Другие страны, намеревающиеся приобрести автомобили Tiger, включают Бразилию и клиентов на Ближнем Востоке.

В октябре 2012 года Министерство внутренних дел (МВД) России подписало соглашение с Никарагуа на поставку неустановленного количества автомобилей «Тигр».

ГАЗ-2330 «Тигр» используется российскими солдатами во время Крымского кризиса между Россией и Украиной в 2014 году.

ГАЗ Тигр Варианты

«Машины используются группами быстрого реагирования и спецподразделениями для проведения эскортных миссий, патрулирования и контртеррористических операций».

Тигр выпускается в большом количестве вариантов для различных областей применения. ГАЗ-2975 — военный вариант ГАЗ-2330 Тигр, а ГАЗ-233001 — небронированная версия, разработанная для гражданского рынка.

ГАЗ-233034 и ГАЗ-233036 СПМ-2 — это многоцелевые бронированные полицейские машины, предназначенные для полиции и правоохранительных органов. SPM-2 обеспечивает баллистическую защиту 2-го уровня по стандарту НАТО STANAG 4569.

Среди других вариантов — бронетранспортеры ГАЗ-233014-0000186 и ГАЗ-233014-0000184, БПЛА МК-БЛА-01, многоцелевой ракетный комплекс «Корнет-ЭМ», автомобиль «Тигр-разведчик» и мобильная машина радиоэлектронной борьбы «Тигр-М».

Тигр дизайн

Могут ли действия России в Крыму и на Украине навсегда изменить власть НАТО?

ГАЗ «Тигр» имеет классическую компоновку с двигателем впереди, кабиной экипажа посередине и десантным отсеком сзади.Автомобиль напоминает HMMWV американского производства. Модульная конструкция «Тигра» позволяет переоборудовать базовую машину в пассажирские, бронированные и грузовые платформы. Автомобиль может быть настроен для удовлетворения различных требований клиентов.

Автомобиль имеет длину 5,16 м, ширину 2,2 м и высоту 2 м. Он может нести полезную нагрузку до 1500 кг. Стандартная версия Тигра вмещает водителя и 11 пассажиров. Остальные варианты оборудованы сиденьями для четырех-девяти человек.

Вооружение и самозащита ГАЗ-233

Стандартная машина «Тигр» может быть вооружена 7,62-мм / 12,7-мм пулеметом или 30-мм автоматическим гранатометом. Вооружение установлено на крыше.

Бронированный вариант «Тигра» оборудован бронелистами, противоскольными гильзами и окнами из пуленепробиваемого стекла. Автомобиль доступен в двух уровнях защиты. Броня защищает экипаж и пассажиров от огня стрелкового оружия, осколков артиллерийских снарядов и самодельных взрывных устройств (СВУ).Бронированный вариант на 700 кг тяжелее стандартного Тигра.

Двигатель

«Автомобиль может преодолевать углы съезда 52 ° и преодолевать водную глубину 1,2 м».

Базовый вариант ГАЗ Тигр оснащен дизельным двигателем Cummins B205 20 в сочетании с 5-ступенчатой механической коробкой передач ОАО ГАЗ или автоматической коробкой передач Allison LCT-1000. Двигатель обеспечивает максимальную скорость движения 140 км / ч. Предпусковой подогреватель обеспечивает запуск двигателя в холодную погоду. Подкапотное пространство оснащено автоматической системой пожаротушения.

Другие варианты двигателей, доступные для автомобиля: Cummins B-180 5,9 л, 180 л.с.; Cummins B-214 5,9 л, 215 л.с. или дизельный двигатель ГАЗ-562 3,2 л, 197 л.с. с турбонаддувом.

Мобильность

На Тигре установлен штатный полный привод. Независимая торсионно-поперечная подвеска состоит из гидравлических телескопических амортизаторов и стабилизаторов. Шины КИ-115АМ оснащены системой автоматической подкачки шин. Система позволяет водителю регулировать давление в шинах в соответствии с различными условиями местности.

Автомобиль продемонстрировал отличную проходимость на сложных песчаных дюнах. Обладает высокими эксплуатационными характеристиками в условиях пустынного климата при температуре окружающей среды до + 50 ° C. Автомобиль может преодолевать углы съезда 52 ° и преодолевать водные препятствия на глубине 1,2 метра.

Мировой рынок бронетехники и средств противодействия СВУ 2011-2021 гг.

Этот проект является частью нашего недавнего анализа и прогнозов глобального рынка бронетехники и средств противодействия СВУ, доступных на нашей платформе бизнес-информации Strategic Defense Intelligence.Для получения дополнительной информации щелкните здесь или свяжитесь с нами: EMEA: +44 207936 6783; Америка: +1 415 439 4914; Азиатско-Тихоокеанский регион: +61 2 9947 9709 или по электронной почте.

Тигр ГАЗ-2330 4х4 Данные многоцелевой колесной бронетранспортера | Россия Российская армия колесный бронетранспортер УК

Французская версия

Легкий бронетранспортер ГАЗ-2330 Тигр

ГАЗ-2975 «Тигр» — российский высокомобильный многоцелевой военный автомобиль, выпускаемый ООО «Военно-промышленная компания» (БМК).ГАЗ-2330 «Тигр» — это военная версия автомобиля, известная как «Русский Хаммер». Автомобиль ГАЗ-2975 «Тигр» был официально принят на вооружение в конце 2006 года, произведен в 2007 году. Автомобиль предназначен для перевозки и защиты личного состава. В нем могут разместиться до 10 вооруженных и полностью экипированных офицеров. Перед отправкой на службу в ОМОН машина прошла полевые и боевые испытания. Опытное производство ГАЗ-2330 «Тигр» началось в 2004 году. В 2005 году было выпущено всего 96 автомобилей, в основном для МВД.Автомобиль сейчас очень дорогой (по российским меркам, конечно), 60-65 тысяч долларов за штуку. Хотя специалисты считают ГАЗ-2330 очень удачным автомобилем.

Варианты

— ГАЗ-233014 : бронированные машины специального назначения
— ГАЗ-233034 и 233036 : специальные полицейские машины
— ГАЗ-233014-0000186 и ГАЗ-233014-0000184: БТРы
— ГАЗ-2330001: — небронированный вариант
— Тигр-М ГАЗ-233114: модернизированный вариант автомобиля Тигр с новым двигателем и броней
— Тигр СПМ-2 ГАЗ 233036: Спецавтомобиль милиции
— Тигр ГАЗ -233001: Тигр без брони
— Тигр МК-БЛА-01: Беспилотный авианосец
— Тигр Корнет-ЭМ: Боевая машина Тигр с многоцелевым ракетным комплексом Корнет-ЭМ.
— Машина Тигр-Разведчик: Машина оборудована телескопической с радиолокационной системой
— Тигр-М МКТК РЭИ ПП: Мобильная машина РЭБ с системой Леер-2
— Тигр РХМ: Бронетранспортер НБК

Технические характеристики

Наверх

Вооружение

Тигр ГАЗ-2330 может быть вооружен ручным пулеметом или гранатометом.На крыше машины установлены люки и кронштейны для установки 7,62-мм пулемета «Печенег» и 30-мм гранатомета АГС-17. Окна спецмашины ГАЗ-233036 оборудованы огневыми люками.

Устройство и защита

Бронированный корпус ТИГР обеспечивает защиту от огня стрелкового оружия, осколков снарядов и взрывов СВУ. Корпус и окна дверей являются пуленепробиваемыми, а противоосколочные облицовки машины защищают персонал от сколов при попадании в корпус пуль или осколков и исключают рикошет с противоположной стороны при пробитии корпуса.

Силовая установка

«Тигр» оснащен мощным дизельным двигателем с турбонаддувом и системой воздушного охлаждения и пятиступенчатой механической коробкой передач. Независимая торсионная подвеска всех колес, телескопические амортизаторы и шины с регулируемым давлением обеспечивают исключительную проходимость, высокую скорость 80 км / час по пересеченной местности и до 140 км / час по бездорожью. «Тигр» способен преодолевать водную преграду глубиной до 1 мес.2 метра.

Принадлежности

Автомобиль ГАЗ-2330 «Тигр» оснащен центральной системой накачки шин, которая позволяет адаптировать давление в шинах к различным поверхностям. На ТИГР установлена электрическая лебедка с тяговым усилием 4 000 кг и трос длиной 20 м. Автомобиль также оборудован автоматической системой пожаротушения моторного отсека.

Технические характеристики

Наверх

Вооружение

Один 7.62-мм пулемет или 30-мм гранатомет

Страновые пользователи

Россия

Дизайнерская компания

Военно-промышленная компания

Принадлежности

Система наддува, электролебедка, система пожаротушения

Экипаж

2 + 6 солдат

Броня

защита от огня стрелкового оружия, осколков снарядов и взрывов СВУ.Уровень 3.

Масса

7 200 кг

Скорость

140 км / ч максимальная скорость по шоссе

Диапазон

1,000 км
a

Размеры

Длина, 5.7 м; Ширина 2,4 м; Высота 2,4 м

Наверх

Видео Тигр ГАЗ-2330 4х4 БТР

Тигр-М ГАЗ-233114 4х4 многоцелевой тактический бронетранспортер технический паспорт | Россия Российская армия колесный бронетранспортер УК

Тигр-М ГАЗ-233114 Многоцелевой бронетранспортер 4х4

Тигр-М или ГАЗ-233114 — это улучшенная версия штатного легкого тактического автомобиля 4х4. Тигр ГАЗ-2330 .Выпускает машину российское оборонное предприятие «Арзамасский машиностроительный завод», дочернее предприятие Военно-промышленной компании. Автомобиль был разработан Военно-промышленной компанией по заданию Минобороны России для расширения эксплуатационных возможностей спецмашины «Тигр». Колесный бронеавтомобиль «Тигр-М», способный перевозить до 10 полностью экипированных пехотинцев, имеет боевую массу 5300 кг и грузоподъемность 1500 кг. Автомобиль предназначен для использования в качестве бронетранспортера и грузового автомобиля.В конструкцию Тигр-М внесены многочисленные усовершенствования, направленные на повышение его эксплуатационных характеристик, надежности, эргономики, пулевой и минной устойчивости. Многоцелевой бронетранспортер ГАЗ-233114 4х4 Тигр-М поступил на вооружение российской армии в первой половине 2013 года. Все испытания машины проводились Министерством обороны России, а по запросу российской армии — Производитель улучшил свои возможности для большей защиты от фугасов. Tigr-M также находится на вооружении в Бразилии, Демократической Республике Конго, Гвинее и Уругвае.

Варианты

— Тигр ГАЗ-2330: стандартная военная версия
— Тигр ГАЗ-2975: полицейская версия стандартного Тигра
— ГАЗ-233014 : бронированные машины специального назначения
— ГАЗ-233034 и 233036 : специальный полицейский автомобиль
— ГАЗ-233014-0000186 и ГАЗ-233014-0000184: БТР
— ГАЗ-2330001: — небронированный вариант
— Тигр-М ГАЗ-233114: модернизированный вариант Автомобиль Тигр с новым двигателем и броней
— Тигр СПМ-2 ГАЗ 233036: Автомобиль специального назначения милиции
— Тигр ГАЗ-233001: Тигр без брони
— Тигр MK-BLA-01: Беспилотный авианосец
— Тигр Корнет-ЭМ: Боевая машина «Тигр» с многоцелевым ракетным комплексом «Корнет-ЭМ».
— Машина Тигр-разведчик: Машина оборудована телескопической с радиолокационной системой
— Тигр-М МКТК РЭИ ПП: Мобильная машина РЭБ с системой Леер-2

Технические характеристики

Наверх

Вооружение

Тигр-М ГАЗ-233114 может быть вооружен ручным пулеметом или гранатометом.На крыше машины установлены люки и кронштейны для установки 7,62-мм пулемета «Печенег» и 30-мм гранатомета АГС-17.

Устройство и защита

Компоновка Тигр-М ГАЗ-233114 стандартная с двигателем спереди, сиденьями экипажа посередине и десантным отделением сзади. Корпус Тигр-М ГАЗ-233114 обеспечивает защиту от огня стрелкового оружия, осколков снарядов и взрывов СВУ.Корпус и окна дверей являются пуленепробиваемыми, а противоосколочные облицовки машины защищают персонал от сколов при попадании в корпус пуль или осколков и исключают рикошет с противоположной стороны при пробитии корпуса. Для защиты двигателя от огня стрелкового оружия капот бронирован.

Силовая установка

Тигр-М ГАЗ-233114 моторизован с дизельным двигателем ЯМЗ-5347-10 российского производства, отвечающим требованиям экологичности Евро-4.Двигатель имеет турбонаддув и возможность дополнительного охлаждения. Он сжигает различные виды топлива и развивает мощность 215 л.с. Автомобиль может двигаться с максимальной скоростью от 125 до 140 км / ч. Проходимость автомобиля по мягкому грунту увеличилась за счет новой конструкции мостов, оснащенных коническими дифференциалами с принудительной блокировкой. Эффективность тормозной системы была повышена за счет использования сложных тормозов и внедрения вспомогательного замедлителя выхлопа с пневматическим приводом, управляемого с места водителя.Тигр-М может преодолевать воду на глубину до 1,3 метра без какой-либо подготовки.

Принадлежности

Автомобиль Тигр-М ГАЗ-233114 имеет центральную систему подкачки шин, которая позволяет адаптировать давление в шинах к различным поверхностям. На ТИГР установлена электрическая лебедка с тяговым усилием 4 000 кг и трос длиной 20 м. Автомобиль также оборудован автоматической системой пожаротушения моторного отсека.Кроме того, Тигр-М имеет поперечные замки на всех дверях и улучшенные прокладки, а также кондиционер, фильтрующую установку ФВУ-100А-24 и предпусковой подогреватель ПЖД-16 повышенной мощности (16кВт вместо 12кВт ранее. ).

Технические характеристики

Наверх

Вооружение

Один 7.62-мм пулемет или 30-мм гранатомет

Страновые пользователи

Россия, Бразилия, Демократическая Республика Конго, Гвинея и Уругвай.

Дизайнерская компания

Военно-промышленная компания

Принадлежности

Система наддува, электролебедка, система пожаротушения

Экипаж

1 + 9 солдат

Броня

защита от огня стрелкового оружия, осколков снарядов и взрывов СВУ.Уровень 3.

Масса

7800 кг
а

Скорость

140 км / ч максимальная скорость по шоссе

Диапазон

1,000 км
a

Размеры

Размеры: 5.7 м; Ширина: 2,3 м; Высота: 2,3 м

Наверх

Army Guide

Боевая машина MDT Armor / Textron Marine & Land Systems Tiger — это живучесть, экономичная легкая защищенная вездеходная машина, вмещающая от двух до девяти членов экипажа.Уровни защиты от мин и взрыва доступны через различные дополнительные варианты брони.

Основанный на коммерческой стандартной (COTS) платформе Dodge RAM 5500, Tiger использует стандартное техническое обслуживание и ремонт Dodge. Tiger включает в себя мощный дизельный двигатель Cummins 350 л.с., хорошо защищенную бронированную капсулу, большие шины военного стандарта и 127-дюймовую колесную базу, что обеспечивает исключительную мобильность. Его усовершенствованная подвеска обеспечивает комфортную езду для экипажа.

Tigers с пятью дверями и люком на крыше обеспечивают легкую загрузку и разгрузку персонала и оборудования.Просторная кабина с исключительной грузоподъемностью может быть переконфигурирована для различных задач.

Легковой защищенный автомобиль MDT Tiger Light был разработан с учетом рентабельности. Платформа COTS Dodge обеспечивает широкую поддержку и экономичное обслуживание. Уникальная герметичная кабина обеспечивает легкий доступ ко всем компонентам. Капсулу можно легко снять и переустановить, что позволяет установить ее на новую платформу, продлить срок ее службы и обеспечить низкую стоимость жизненного цикла.

Больше мощности

Платформа для тяжелых условий эксплуатации Dodge RAM 5500 — одна из лучших коммерческих платформ 4X4 в своей категории.Мощный 6,7-литровый дизельный двигатель Cummins Turbo с водяным охлаждением, развивающий 400 л.с. и 610 фунт-фут крутящего момента, соединен с шестиступенчатой автоматической коробкой передач и раздаточной коробкой AISIN. Этот силовой агрегат с установленным на заводе уникальным выхлопным тормозом легко справляется с 8,8-тонным Tiger полной массой 19 500 фунтов даже на склонах 60%.

Дополнительная комната

Капсула «Тигр» представляет собой квадратную «коробку» с вертикальными стенками и уникальным плоским полом по всей кабине, от брандмауэра до задней двери.Он очень просторный, его размеры 3120X1900X1325 мм (137 «X 73» X 51 «). Широкая кабина с плоским полом позволяет разместить три сиденья в переднем ряду, удобно расположив пассажиров в полном боевом снаряжении. Конфигурации включают водителя, штурман и командир или водитель и два охранника.

Пять дверей и напольные направляющие для крепления сидений позволяют использовать различные взаимозаменяемые места для сидения, в том числе сиденья для восьми пассажиров лицом вперед или трех пассажиров лицом вперед и восьми пассажиров, стоящих рядом.Люк на крыше имеет штатное оружейное кольцо, что позволяет устанавливать различное вооружение и оборудование.

Осведомленность о ситуации достигается с помощью восьми окон — одного большого лобового стекла с одинарным стеклом, окон в каждой из пяти дверей и двух задних боковых окон.

OEM-система кондиционирования воздуха в приборной панели дополнена задним блоком кондиционирования воздуха с полной ядерной, биологической и химической (NBC) системой в качестве опции.

Дополнительная защита

В «Тигре» используется баллистическая система с дополнительными слоями, обеспечивающая различные уровни броневой защиты.Все дополнительные бронепанели можно заменять, ремонтировать и модернизировать.

Все окна, включая лобовое, обладают одинаковыми баллистическими качествами. Решетка и боковые панели обеспечивают защиту двигателя.

Дополнительные порты для пистолетов поворотного типа могут быть установлены во всех окнах, включая лобовое стекло. Уникальная конструкция фиксирует стволы на месте, устраняя риск выстрела внутри капсулы, позволяя использовать прицел через стеклянное окно, оставляя отверстие ствола как единственную открытую область при использовании оружия.

Рентабельность

Использование коммерческой готовой платформы снижает начальную стоимость, снижает затраты на запасные части и снижает затраты на техническое обслуживание. Уникальный капсульный подход позволяет легко переустановить капсулу на шасси нового пикапа, что значительно снижает затраты на жизненный цикл в течение срока службы капсулы.

Семейство транспортных средств

Авианосец: от 8 до 11 мест

ГАЗ Тигр Легкий внедорожник

Страна производитель	Россия
Введен в эксплуатацию	2005
Конфигурация	4×4
Сиденья в кабине	1 + 11 мужчин
*Размеры и вес*
Вес (пустой)	5.3 т
Максимальная нагрузка	1,5 т
Длина	4.61 м
Ширина	2.2 м
Высота	2 мес.
*Мобильность*
Двигатель	Cummins или ГАЗ дизель
Мощность двигателя	180/197/215 л.с.
Максимальная скорость по шоссе	125-140 км / ч
Диапазон	до 900 км
*Маневренность*
Градиент	60%
Боковой откос	40%
Вертикальная ступенька	0.4 мес.
Траншея	0,5 м
Брод	1,2 м

ГАЗ-2330 Легкий внедорожник «Тигр» был разработан знаменитым Российский автопроизводитель ГАЗ для военного и гражданского рынка. ГАЗ-2975 это военная версия. Модель этого высокомобильного автомобиля после США HMMWV. Однако между ними есть некоторые концептуальные различия.Изначально в дочернее предприятие ГАЗа поступил заказ. от эмиратской компании для разработки Нимр (По-арабски тигр) автомобиль высокой мобильности. Прототипы Нимра были выявлены в начале 2000-х годов. Однако вскоре после этого Компания Emirati прекратила сотрудничество с российской компанией. Дальнейшее развитие Nimr велось в Объединенных Арабских Эмиратах. Эмирейтс, однако ГАЗ сохранил чертежи тактического автомобиль и дальнейшее развитие. Первый прототипы Тигра были обнаружены в 2002 году.Производство начато в 2005 году. В настоящее время находится на вооружении Минобороны и МВД России. Эти машины используются для развертывания групп быстрого реагирования, сопровождения колонны, проводят патрулирование. К 2010 году было выпущено чуть более 350 таких автомобилей. доставлен. Однако сегодня считается, что более 700 тигров машины находятся на вооружении России.

ГАЗ Тигр прост по конструкции и технологии. Он примерно того же размера, что и HMMWV.Этот внедорожник имеет грузоподъемность 1 500 кг. Он заполняет пробел между светом автомобили и легкие грузовики. Тигр доступен с различным кузовом. стили — легковой, бронированный, грузовой. Его можно адаптировать к различные требования к миссии.

Стандарт Вариант высокомобильного автомобиля «Тигр» обеспечивает сидение водителя и 11 пассажиров. Другие конфигурации вмещают 1 + 3, 2 + 4 или 2 + 7 солдат. Есть некоторые специализированные версии этой машины, например противотанковые ракетоносец.

7,62 мм или 12,7-мм пулемет или, в качестве альтернативы, 30-мм автоматический гранатомет может быть монтируется на крыше. Также есть люк в крыше.

Бронированный доступна версия Тигра. Имеет сварные броневые листы толщиной 5 мм. и также снабжен противоскольным вкладышем. Есть два уровня защиты. имеется в наличии. Броня автомобиля обеспечивает защиту от стрелкового оружия. огонь, осколки артиллерийских снарядов и СВУ. Бронированная версия — 700 кг. тяжелее, чем стандартный Тигр.

ГАЗ Тигр доступен с Cummins B-180 (5,9 л, 180 л.с.), Cummins B-214 (5,9 л., 215 л.с.) или ГАЗ-562 (3,2 л., 197 л.с.) с турбонаддувом дизель. Похоже, что доступны и другие двигатели. Этот Автомобиль предлагается с механической или автоматической коробкой передач. Тигр использует некоторые проверенные автомобильные компоненты БТР-80 БТР и ГАЗ Водник светлый внедорожник. Этот автомобиль имеет штатный полный привод. это оснащен центральной системой подкачки шин.Давление в шинах адаптирован к различным условиям местности. Этот военный грузовик имеет предпусковой подогреватель двигателя, позволяющий запустить двигатель при включении температура опускается до -50С. Самовосстанавливающаяся лебедка грузоподъемностью 4000 кг. опция.

Варианты

СПМ-1 специальный полицейский автомобиль, разработанный для Министерства Российской Федерации Внутренних дел. Это бронированная версия Тигра, которая обеспечивает защиту от 7.62 мм патроны. Он обеспечивает сидячие места для два члена экипажа и до 7 пассажиров.

СПМ-2 специальный полицейский автомобиль, аналогичный СПМ-1, но со встроенным стреляющие порты в его окнах.

Противотанковый ракетоносец «Корнет-Д» на базе шасси «Тигр». Он оснащен двумя счетными пусковыми установками. Он имеет значительные возможность защиты от брони.

Танк M4 Sherman | Национальный музей Великой Отечественной войны

Танк «Шерман» был наиболее часто используемым американским танком во Второй мировой войне.С 1942 по 1945 год было произведено более 50 000 «Шерманов». Они использовались на всех театрах боевых действий — не только в Соединенных Штатах, но также в Великобритании, Свободной Франции, Китае и даже Советском Союзе. Первоначально разработанный для замены среднего танка M3 «Grant / Lee», первые Shermans были изготовлены в 1942 году, а некоторые ранние серийные образцы участвовали в боевых действиях в Северной Африке в 1943 году. Модель показала себя несколько эффективной против немецких танков Mk II и Mk IV, но его полностью превзошли танки «Тигр», «Пантера» и «Королевский тигр».Известные своей горючестью, Шерманы получили прозвище «Ронсоны» в честь зажигалки с надписью «горит каждый раз».

Основная задача танка «Шерман» заключалась в поддержке пехоты, проведении атак, а также в укреплении оборонительных позиций. Несмотря на то, что их немецкие коллеги часто уступали в вооружении, «Шерманы» оказались более простыми в обслуживании — часто фиксировались на поле боя. Этот танк, редкая модель M4A3E9 (было построено всего несколько сотен), снабжен аппликационной броней для дополнительной защиты.

M4A3E9 Танк Шерман

Музейный «Шерман» — это M4A3, построенный Ford Motor Company в 1943 году. При снятии предыдущего слоя краски с бака не было обнаружено никаких обозначений агрегата. Поскольку танк был изготовлен в 1943 году, почти наверняка он использовался за границей во время войны, хотя боевых повреждений обнаружено не было.

Когда танк «Шерман» прибыл в музей в декабре 2000 года, его двигатель был полностью заржавел, и он был окрашен в цвет, соответствующий эпохе Корейской войны, а не Второй мировой войны.Реставрационные работы начались в конце октября 2004 года, когда танк получил работающий двигатель Ford GAA и новую покраску. Танк был восстановлен с опознавательными знаками реальной машины, которая служила в роте D 1-го батальона 67-го бронетанкового полка 2-й бронетанковой дивизии. Прозвище танка «Призывник» происходит от танка подразделения, которым командует старший сержант Джулиан Чекански из Кливленда, штат Огайо. В армии и корпусе морской пехоты США было обычным делом называть бронетехнику прозвищами. Имена обычно начинались с буквы компании, которой принадлежал автомобиль.

Дар клуба оптимистов Западного берега, 2000. 216

Panzerkampfwagen VI Tiger I | HowStuffWorks

Panzerkampfwagen VI Tiger I был самым грозным боевым танком в мире, когда он впервые появился в 1942 году на окраине Ленинграда.

Предназначенный генералом Хайнцем Гудерианом для использования в танковых батальонах численностью 30 человек, которые будут прикреплены к штабам армии или корпуса, Tiger I должен был быть брошен в бой как «усилитель» для поддержки комбинаций Panzerkampfwagen III и IV.

Но при дебюте в Ленинграде и Курске в конце 1942 и июле 1943 года танки Panzerkampfwagen VI Tiger I были отправлены в бой небольшими, не имеющими поддержки, частями после неадекватного планирования.

Их было слишком мало, и они рассредоточились слишком далеко друг от друга, поскольку атаковали советские противотанковые средства защиты с большей глубиной, чем когда-либо ранее. Почти все эти тигры были уничтожены.

Но когда нацистская немецкая армия научилась использовать Tiger I с максимальной выгодой, его репутация выросла до устрашающих и легендарных размеров.Его тяжелая броня делала его практически невосприимчивым к лобовым атакам, а его высокоскоростная 88-мм пушка была готова наказать все, что попадалось в пределах досягаемости. Основное орудие Tiger I могло подбить танк Т-34 на расстоянии более трех миль.

В июле 1944 года один Panzerkampfwagen VI Tiger I уничтожил 25 танков британской 7-й бронетанковой дивизии Desert Rats, прежде чем был окончательно подбит сзади.

Фактически, атака сзади была единственным эффективным способом борьбы с Tiger I.Используя превосходную маневренность, танки союзников должны были маневрировать для атаки сзади или сбоку, если у них была хоть какая-то надежда сбить Tiger I.

Башня Tiger I двигалась очень медленно, для поворота на 360 ° требовалось 15 секунд. А если приводной двигатель выходил из строя, для того же поворота требовалось 750 оборотов рукоятки.
